Lenovo ThinkCentre M75e User manual

ThinkCentre
ユーザー・ガイド
マ マ
マシ シ シン ン ン・ ・ ・タ タ タイ イ イプ プ プ: : :4163、5042、5046、5052、5054、5056、5058、
5060、5062、5064、および5066

ThinkCentre
ユーザー・ガイド
マ マ
マシ シ シン ン ン・ ・ ・タ タ タイ イ イプ プ プ: : :4163、5042、5046、5052、5054、5056、5058、
5060、5062、5064、および5066

注 注
注： ： ：本書および本書で紹介する製品をご使用になる前に、「
ThinkCentre安全上の注意と保証についての手
引き
」および71ページの付録A『特記事項』に記載されている情報を読んで理解してください。
第 第
第1版 版 版(2010年 年 年9月 月 月)
©CopyrightLenovo2010.
LENOVOの製品、データ、コンピューターソフトウェア、およびサービスはLENOVOの費用負担により単独で開
発されています。48C.F.R.2.101の定義による商品(commercialitem)として政府事業体に販売され、その使用、複
製、または開示は制限の対象となります。
制限付き権利に関する通知:製品、データ、コンピューターソフトウェア、またはサービスが米国一般調達局(GSA:
GeneralServicesAdministration)契約に準じて提供される場合、使用、複製、または開示は契約番号GS-35F-05925
に規定された制限に従うものとします。

目 目
目次 次 次
重 重
重要 要 要な な な安 安 安全 全 全上 上 上の の の注 注 注意 意 意. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .vii vii vii
第 第
第1 1 1章 章 章. . .製 製 製品 品 品の の の概 概 概要 要 要. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .1 1 1
機能....................1
仕様....................3
ソフトウェアの概要.............4
Windowsオペレーティング・システムに付属
のソフトウェア.............4
部品の位置.................6
コンピューターの前面にあるコネクター、コ
ントロール、インジケーターの位置.....6

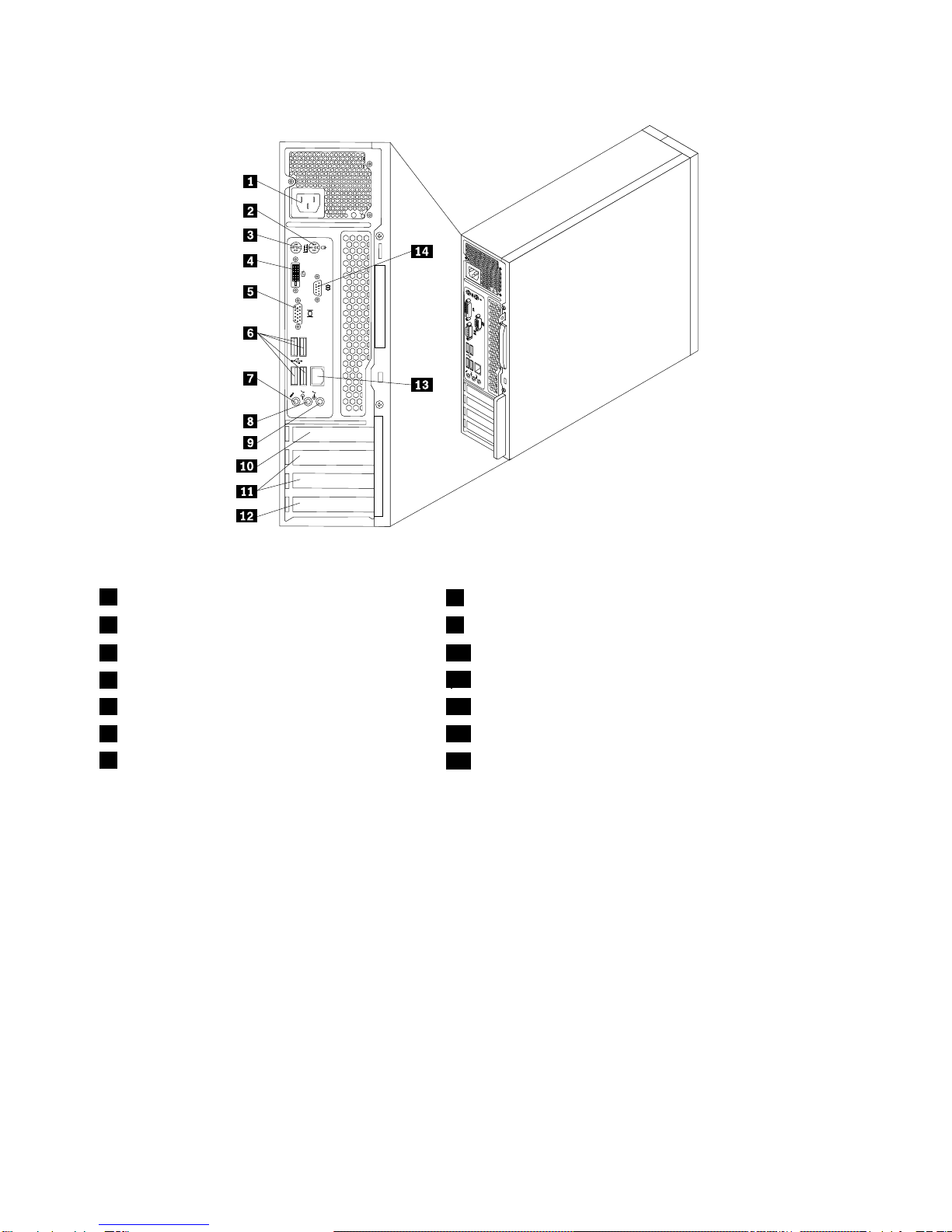

コンピューターの背面にあるコネクターと部
品の位置................7
構成部品の位置.............9

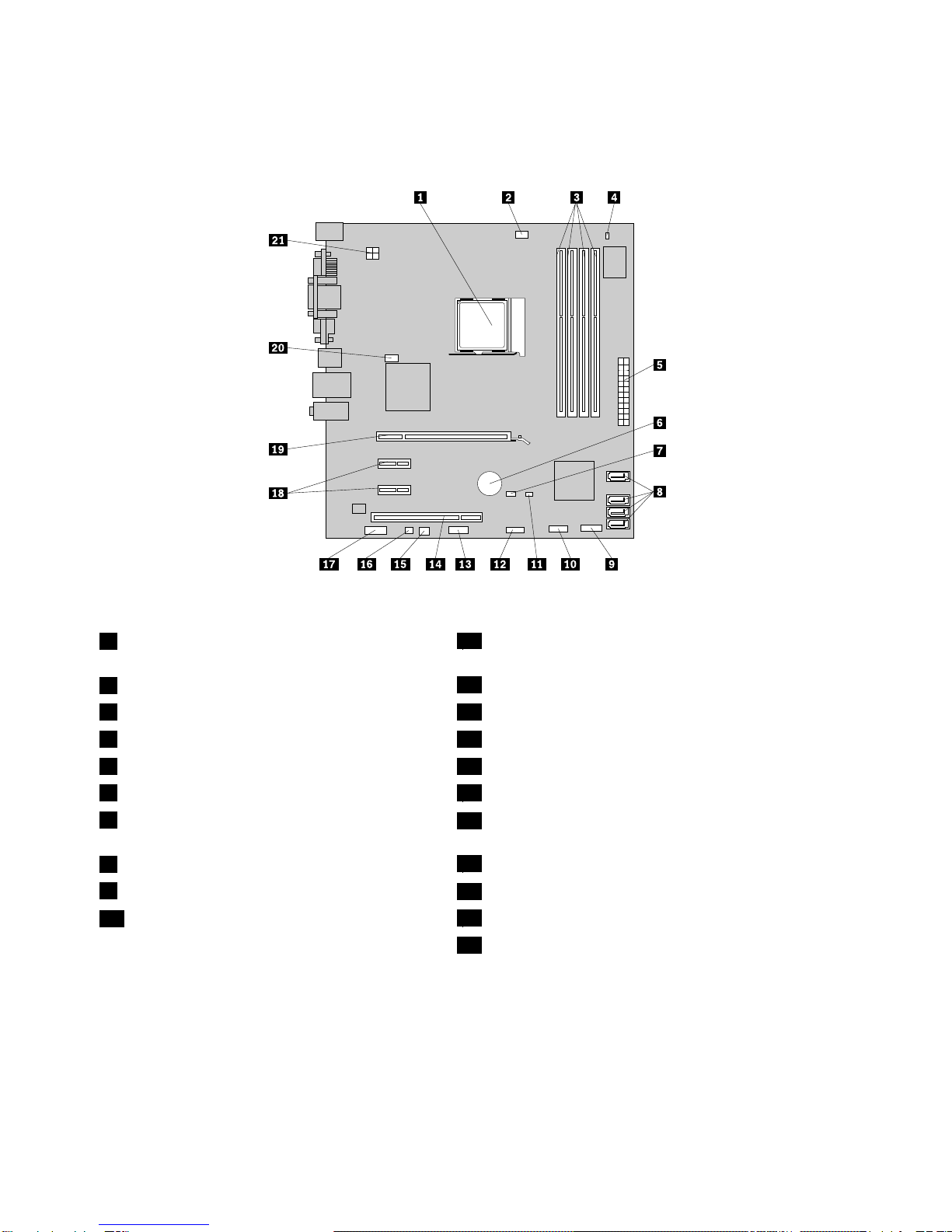

システム・ボード上の部品の位置.....10
内蔵ドライブの位置..........10
第 第
第2 2 2章 章 章. . .ハ ハ ハー ー ード ド ドウ ウ ウェ ェ ェア ア アの の の取 取 取り り り付 付 付け け けま ま また た た
は は
は交 交 交換 換 換. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .13 13 13
静電気に弱い装置の取り扱い........13
ハードウェアの取り付けまたは交換......13
外部オプションの取り付け........13
コンピューターのカバーの取り外し....14
前面ベゼルを取り外して再び取り付ける..15
システム・ボード構成部品およびドライブへ
のアクセス..............16
PCIカードの取り付けまたは交換.....17
メモリー・モジュールの取り付けまたは交
換..................20
電池の交換..............22
ヒートシンクおよびファンの交換.....23
マイクロプロセッサーの交換.......26
電源機構の交換............28
光学式ドライブの交換.........32
ハードディスク・ドライブの交換.....35
前面ファンの交換...........38
キーボードの交換...........40
マウスの交換.............41
部品交換の完了............42
デバイス・ドライバーの入手........43
基本セキュリティー機能..........43
内蔵ケーブル・ロック.........43
パッドロック.............44
パスワード保護機能..........45
紛失したり忘れた場合のパスワードの消去
(CMOSのクリア)...........45
第 第
第3 3 3章 章 章. . .リ リ リカ カ カバ バ バリ リ リー ー ー情 情 情報 報 報. . .. . .. . .. . .. . .. . .. . .. . .47 47 47
リカバリー・メディアの作成および使用....47
リカバリー・メディアの作成.......48
リカバリー・メディアの使用.......48
バックアップおよびリカバリー操作の実行...48
バックアップ操作の実行........49
リカバリー操作の実行.........49
RescueandRecoveryワークスペースの使用...49
レスキュー・メディアの作成および使用....50
レスキュー・メディアの作成.......51
レスキュー・メディアの使用.......51
デバイス・ドライバーのインストールおよび再イ
ンストール................52
リカバリー問題の解決...........52
第 第
第4 4 4章 章 章. . .装 装 装置 置 置構 構 構成 成 成ユ ユ ユー ー ーテ テ ティ ィ ィリ リ リテ テ ティ ィ ィー ー ー
(Setup (Setup
(SetupUtility) Utility) Utility)プ プ プロ ロ ログ グ グラ ラ ラム ム ムの の の使 使 使用 用 用. . .. . .. . .. . .55 55 55
装置構成ユーティリティー(SetupUtility)プログラ
ムの始動.................55
設定値の表示または変更..........55
パスワードの使用.............55
パスワードの考慮事項.........56
パワーオン・パスワード........56
管理者パスワード...........56
パスワードの設定、変更、または削除...56
デバイスを有効または無効にする.......57
起動デバイスの選択............57
一時的な起動デバイスの選択.......57
始動デバイス順序の表示および変更....58
装置構成ユーティリティー(SetupUtility)プログラ
ムの終了.................58
第 第
第5 5 5章 章 章. . .シ シ シス ス ステ テ テム ム ム・ ・ ・プ プ プロ ロ ログ グ グラ ラ ラム ム ムの の の更 更 更
新 新
新. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .59 59 59
システム・プログラムの使用........59
ディスクからのBIOSの更新(フラッシュ)...59
オペレーティング・システムからのBIOSの更新
(フラッシュ)...............60
POSTおよびBIOS更新の障害からのリカバリー.60
第 第
第6 6 6章 章 章. . .ト ト トラ ラ ラブ ブ ブル ル ルシ シ シュ ュ ュー ー ーテ テ ティ ィ ィン ン ング グ グお お およ よ よ
び び
び診 診 診断 断 断プ プ プロ ロ ログ グ グラ ラ ラム ム ム. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .63 63 63
基本的なトラブルシューティング.......63
診断プログラム..............64
LenovoThinkVantageToolbox.......64
PC-DoctorforDOS............64
マウスのクリーニング...........65
光学マウス..............65
ボール付きマウス...........65
©CopyrightLenovo2010v

第 第
第7 7 7章 章 章. . .情 情 情報 報 報、 、 、ヘ ヘ ヘル ル ルプ プ プ、 、 、お お およ よ よび び びサ サ サー ー ービ ビ ビ
ス ス
スの の の入 入 入手 手 手. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .67 67 67
製品情報の入手方法............67
「OnlineBooks」フォルダー.......67
LenovoThinkVantageTools........67
LenovoWelcome............68
AccessHelp..............68
安全上の注意と保証についての手引き...68
LenovoWebサイト(http://www.lenovo.com).68
ヘルプおよびサービス...........68
資料および診断プログラムの使用.....69
サービスの依頼............69
その他のサービスの使用........70
追加サービスの購入..........70
付 付
付録 録 録A. A. A.特 特 特記 記 記事 事 事項 項 項. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .71 71 71
映像出力の注意事項............71
ヨーロッパ規格適合CEマーク........72
商標...................72
索 索
索引 引 引. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .73 73 73
viThinkCentreユーザー・ガイド

重 重
重要 要 要な な な安 安 安全 全 全上 上 上の の の注 注 注意 意 意
警 警
警告 告 告： ： ：
こ こ
この の の資 資 資料 料 料を を をご ご ご使 使 使用 用 用に に にな な なる る る前 前 前に に に、 、 、当 当 当製 製 製品 品 品に に に関 関 関連 連 連す す する る るす す すべ べ べて て ての の の安 安 安全 全 全上 上 上の の の注 注 注意 意 意事 事 事項 項 項を を をお お お読 読 読み み みに に にな な なり り り、 、 、理 理 理解 解 解し し して て てく く く
だ だ
ださ さ さい い い。 。 。最 最 最新 新 新の の の安 安 安全 全 全上 上 上の の の注 注 注意 意 意に に につ つ つい い いて て ては は は本 本 本製 製 製品 品 品に に に付 付 付属 属 属の の の「 「 「
ThinkCentre ThinkCentre
ThinkCentre安 安 安全 全 全上 上 上の の の注 注 注意 意 意と と と保 保 保証 証 証に に につ つ つい い いて て ての の の手 手 手
引 引
引き き き
」 」
」を を を参 参 参照 照 照し し して て てく く くだ だ ださ さ さい い い。 。 。こ こ この の の安 安 安全 全 全上 上 上の の の注 注 注意 意 意事 事 事項 項 項を を を読 読 読み み み、 、 、理 理 理解 解 解す す する る るこ こ こと と とに に によ よ より り り、 、 、人 人 人身 身 身障 障 障害 害 害や や やご ご ご使 使 使用 用 用
の の
の製 製 製品 品 品に に に対 対 対す す する る る損 損 損傷 傷 傷の の のリ リ リス ス スク ク クが が が削 削 削減 減 減さ さ され れ れま ま ます す す。 。 。
ThinkCentre安全上の注意と保証についての手引き をお持ちでない場合は、Lenovo®サポートWebサイト
からPDF版を入手できます。
http://www.lenovo.com/support
©CopyrightLenovo2010vii

viiiThinkCentreユーザー・ガイド

第 第
第1 1 1章 章 章製 製 製品 品 品の の の概 概 概要 要 要
この章では、コンピューターの機能、仕様、Lenovoが提供するソフトウェア・プログラムについて、およ
び、コネクター、構成部品、システム・ボード上の部品、内蔵ドライブの各位置について説明します。
この章には以下のトピックが含まれています。
•1ページの『機能』:ここでは、ご使用のコンピューターのさまざまな機能について概説します。
•3ページの『仕様』:ここでは、ご使用のコンピューターの物理仕様を示します。
•4ページの『ソフトウェアの概要』:ここでは、ご使用のコンピューターと共に提供されているソフ
トウェア・プログラムについて説明します。
•6ページの『部品の位置』:ここでは、コンピューターのコネクター、構成部品、システム・ボード上
の部品、および内蔵ドライブの位置を確認するために役立つ情報を記載しています。
機 機
機能 能 能
ここでは、ご使用のコンピューターのさまざまな機能について概説します。
シ シ
シス ス ステ テ テム ム ム情 情 情報 報 報
以下の説明では、さまざまなモデルがカバーされています。特定のモデルの情報については、装置構成
ユーティリティー(SetupUtility)プログラムを使用してください。55ページの第4章『装置構成ユーティ
リティー(SetupUtility)プログラムの使用』を参照してください。
マ マ
マイ イ イク ク クロ ロ ロプ プ プロ ロ ロセ セ セッ ッ ッサ サ サー ー ー
ご使用のコンピューターには、以下のいずれかのマイクロプロセッサーが付属しています(内蔵キャッ
シュ・サイズはモデル・タイプによって異なります)。
•AMD®Athlon™IIマイクロプロセッサー
•AMDPhenom™IIマイクロプロセッサー
•AMDSempron™マイクロプロセッサー
メ メ
メモ モ モリ リ リー ー ー・ ・ ・モ モ モジ ジ ジュ ュ ュー ー ール ル ル
ご使用のコンピューターは、最大で4つのDDR3DIMM(doubledatarate3dualinlinememorymodule)を
サポートしています。
内 内
内蔵 蔵 蔵ド ド ドラ ラ ライ イ イブ ブ ブ
•カード・リーダー(一部のモデルで使用可能)
•光学式ドライブ
•シリアルATA(SATA)ハードディスク・ドライブ
ビ ビ
ビデ デ デオ オ オ・ ・ ・サ サ サブ ブ ブシ シ シス ス ステ テ テム ム ム
•VGA(VideoGraphicArray)コネクターおよびDVI(DigitalVisualInterface)コネクターを通して機能する
内蔵グラフィック・カード
•別個のグラフィック・カード用のPCIExpressx16グラフィック・カード・スロット(システム・ボー
ドに搭載)
オ オ
オー ー ーデ デ ディ ィ ィオ オ オ・ ・ ・サ サ サブ ブ ブシ シ シス ス ステ テ テム ム ム
©CopyrightLenovo20101

•内蔵High-Definition(HD)オーディオ
•前面パネルのヘッドホン・コネクターおよびマイクロホン・コネクター
•背面パネルのオーディオ・ライン入力コネクター、オーディオ・ライン出力コネクター、マイク
ロホン・コネクター
•内蔵スピーカー(一部のモデルで使用可能)
接 接
接続 続 続機 機 機能 能 能
10/100/1000Mbps内蔵イーサネット・コントローラー
シ シ
シス ス ステ テ テム ム ム管 管 管理 理 理機 機 機能 能 能
•自己診断テスト(POST)結果の保存機能
•AdvancedConfigurationandPowerInterface(ACPI)
•自動パワーオン始動順序(AutomaticPower-OnStartup)
•DesktopManagementInterface(DMI)
•PXE(プリブート実行環境)
•システム管理(SM)基本入出力システム(BIOS)およびSMソフトウェア
•WakeonLAN(WOL)
•WindowsManagementInstrumentation(WMI)(WMIは、Windowsオペレーティングシステム上のデータや
操作を管理するためのインフラストラクチャです。)
入 入
入出 出 出力 力 力(I/O) (I/O) (I/O)機 機 機能 能 能
•9ピンのシリアル・ポート(標準1つ、オプション1つ)
•25ピンのパラレル・ポート(一部のモデルではPCIカードを使用したオプション)
•イーサネット・コネクター
•PS/2®キーボード・コネクター
•PS/2マウス・コネクター
•USB(ユニバーサル・シリアル・バス)2.0コネクター6個(前面パネルに2つ、背面パネルに4つ。背面
パネルにはオプションのUSBコネクターが2つある場合があります)
•前面パネルの2つのオーディオ・コネクター(ヘッドホン・コネクターおよびマイクロホン・コネクター)
•背面パネルの3つのオーディオ・コネクター(オーディオ・ライン入力コネクター、オーディオ・ライ
ン出力コネクター、マイクロホン・コネクター)
•VGAモニター・コネクターおよびDVIモニター・コネクター
詳しくは、6ページの『コンピューターの前面にあるコネクター、コントロール、インジケーターの位
置』および7ページの『コンピューターの背面にあるコネクターと部品の位置』を参照してください。
拡 拡
拡張 張 張
•ハードディスク・ドライブ・ベイ1つ
•光学式ドライブ・ベイ1つ
•スリム・カード・リーダー用のドライブ・ベイ1つ
•PCIカード・スロット1つ
•1つのPCIExpressx16グラフィックス・カード・スロット
•PCIExpressx1カード・スロット2つ
電 電
電源 源 源機 機 機構 構 構
2ThinkCentreユーザー・ガイド

ご使用のコンピューターには、240ワット電源機構(自動電圧切り替え機能付き)が付属しています。
セ セ
セキ キ キュ ュ ュリ リ リテ テ ティ ィ ィー ー ー機 機 機能 能 能
•コンピューターが不正に使用されるのを防止するためのパワーオン・パスワードと管理者パスワード
•Computrace
•カバー検出スイッチ(侵入検出スイッチとも呼ばれる)(一部のモデルで使用可能)
•SATAデバイスを有効または無効にする機能
•シリアル・ポートを有効または無効にする機能
•USBコネクターを使用可能または使用不可にする機能
•指紋センサー付きのキーボード(一部のモデルで同梱)
•始動順序の制御
•キーボードまたはマウスを使用しない始動
•内蔵ケーブル・ロック(ケンジントン・ロック)の追加のサポート(詳しくは、43ページの『内蔵ケー
ブル・ロック』を参照してください)
•パッドロックの追加のサポート(詳しくは、44ページの『パッドロック』を参照してください)
初 初
初期 期 期イ イ イン ン ンス ス スト ト トー ー ール ル ル済 済 済み み みソ ソ ソフ フ フト ト トウ ウ ウェ ェ ェア ア ア
ご使用のコンピューターには、作業をより簡単かつ安全に行うのに役立つソフトウェア・プログラムが初
期インストールされています。詳しくは、4ページの『ソフトウェアの概要』を参照してください。
初 初
初期 期 期イ イ イン ン ンス ス スト ト トー ー ール ル ル済 済 済み み みオ オ オペ ペ ペレ レ レー ー ーテ テ ティ ィ ィン ン ング グ グ・ ・ ・シ シ シス ス ステ テ テム ム ム
ご使用のコンピューターには、Microsoft®Windows®7オペレーティング・システムが初期インス
トールされています。
互 互
互換 換 換性 性 性が が が保 保 保証 証 証ま ま また た たは は は検 検 検証 証 証さ さ され れ れた た たオ オ オペ ペ ペレ レ レー ー ーテ テ ティ ィ ィン ン ング グ グ・ ・ ・シ シ シス ス ステ テ テム ム ム1(モデル・タイプによって異なります)
•Linux®
仕 仕
仕様 様 様
ここでは、ご使用のコンピューターの物理仕様を示します。
1.ここにリストするオペレーティング・システムは、この資料の出版時点で互換性を保証またはテストされていま
す。このマニュアルの発行後に、さらに他のオペレーティング・システムが、ご使用のコンピューターと互換性
があるとLenovoによって確認される場合があります。このリストは変更されることがあります。オペレーティ
ング・システムが互換性を保証またはテスト済みであるかどうかを判別するには、オペレーティング・システム
のベンダーのWebサイトを確認してください。
第1章.製品の概要3

寸 寸
寸法 法 法
幅:99mm(3.9インチ)
高さ:335mm(13.19インチ)
奥行き:382mm(15.04インチ)
重 重
重量 量 量
出荷時の最大構成:6.6kg(14.55lbs)
環 環
環境 境 境
•気温:
動作時:10°Cから35°C(50°Fから95°F)
非動作時:-40°Cから60°C(-40°Fから140°F)
非動作時:-10°Cから60°C(14°Fから140°F)(パッケージなし)
•湿度:
動作時:20%から80%(結露しないこと)
非動作時:20%から90%(結露しないこと)
•高度:
動作時:-50から10,000ft(-15.2から3,048m)
非動作時:-50から35,000ft(-15.2から10,668m)
電 電
電源 源 源入 入 入力 力 力
•入力電力:
–低電圧範囲:
最小:100VAC
最大:127VAC
入力周波数範囲:50から60Hz
電圧選択スイッチ設定:115VAC
–高電圧範囲:
最小:200VAC
最大:240VAC
入力周波数範囲:50から60Hz
電圧選択スイッチ設定:230VAC
ソ ソ
ソフ フ フト ト トウ ウ ウェ ェ ェア ア アの の の概 概 概要 要 要
初期インストール済みのオペレーティング・システムとLenovoが提供するいくつかのソフトウェア・プ
ログラムが、コンピューターに付属しています。
Windows Windows
Windowsオ オ オペ ペ ペレ レ レー ー ーテ テ ティ ィ ィン ン ング グ グ・ ・ ・シ シ シス ス ステ テ テム ム ムに に に付 付 付属 属 属の の のソ ソ ソフ フ フト ト トウ ウ ウェ ェ ェア ア ア
ここでは、Windowsオペレーティング・システムに付属のソフトウェアについて説明します。
Lenovo Lenovo
Lenovoが が が提 提 提供 供 供す す する る るソ ソ ソフ フ フト ト トウ ウ ウェ ェ ェア ア ア
お客様の生産性の向上とコンピューターの保守に関連したコストの削減を支援するために、Lenovoで
は、以下のソフトウェア・プログラムを提供しています。コンピューターに付属するソフトウェア・
プログラムは、ご使用のモデル・タイプおよび初期インストール済みのオペレーティング・システム
によって異なります。
4ThinkCentreユーザー・ガイド

Lenovo Lenovo
LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools
LenovoThinkVantage®Toolsプログラムを利用することにより、多くの情報源を利用でき、作業をより
簡単かつ安全に行うのに役立つさまざまなツールに容易にアクセスできます。詳しくは、67ページの
『LenovoThinkVantageTools』を参照してください。
Lenovo Lenovo
LenovoWelcome Welcome Welcome
LenovoWelcomeプログラムでは、Lenovoの新しい組み込み機能を紹介し、コンピューターを最大限活用
するために役立ついくつかの重要なセットアップ・タスクをガイドします。
Product Product
ProductRecovery Recovery Recovery
ProductRecoveryプログラムを使用すれば、ハードディスク・ドライブの内容を工場出荷時の状態に
復元することができます。
ThinkVantage ThinkVantage
ThinkVantageRescue Rescue Rescueand and andRecovery Recovery Recovery
ThinkVantageRescueandRecovery®プログラムは、高度に自動化されたリカバリーと復元のため
のプログラムです。Windowsオペレーティング・システムを起動できない場合でも、コンピューター
の問題を診断し、ヘルプを入手し、システム・クラッシュからリカバリーするための一連の自動リカ
バリー・ツールが含まれています。
注 注
注： ： ：LenovoThinkVantageToolsプログラムの「拡 拡 拡張 張 張さ さ され れ れた た たバ バ バッ ッ ック ク クア ア アッ ッ ップ プ プと と と復 復 復元 元 元」アイコンが薄く表示され
ている場合、この機能を有効にする前にRescueandRecoveryプログラムを手動でインストールする必要が
あります。RescueandRecoveryプログラムをインストールするには、次のようにします。
1.「 「
「ス ス スタ タ ター ー ート ト ト」 」 」➙ ➙ ➙「 「 「す す すべ べ べて て ての の のプ プ プロ ロ ログ グ グラ ラ ラム ム ム」 」 」➙ ➙ ➙「 「 「Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools」 」 」の順にクリックし、「拡 拡 拡張 張 張
さ さ
され れ れた た たバ バ バッ ッ ック ク クア ア アッ ッ ップ プ プと と と復 復 復元 元 元」をクリックします。
2.画面の指示に従います。
3.インストール処理が完了すると、「拡 拡
拡張 張 張さ さ され れ れた た たバ バ バッ ッ ック ク クア ア アッ ッ ップ プ プと と と復 復 復元 元 元」アイコンがアクティブに
なります。
Password Password
PasswordManager Manager Manager
PasswordManagerは、WindowsアプリケーションとWebサイトのための認証情報を自動的に取り込ん
で設定するためのプログラムです。
注 注
注： ： ：LenovoThinkVantageToolsプログラムの「パ パ パス ス スワ ワ ワー ー ード ド ド・ ・ ・ボ ボ ボー ー ール ル ルト ト ト」アイコンが薄く表示されている場
合、この機能を有効にする前にPasswordManagerプログラムを手動でインストールする必要があります。
PasswordManagerプログラムをインストールするには、次のようにします。
1.「 「
「ス ス スタ タ ター ー ート ト ト」 」 」➙ ➙ ➙「 「 「す す すべ べ べて て ての の のプ プ プロ ロ ログ グ グラ ラ ラム ム ム」 」 」➙ ➙ ➙「 「 「Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools」 」 」の順にクリックし、
「パ パ
パス ス スワ ワ ワー ー ード ド ド・ ・ ・ボ ボ ボー ー ール ル ルト ト ト」をクリックします。
2.画面の指示に従います。
3.インストール処理が完了すると、「パ パ
パス ス スワ ワ ワー ー ード ド ド・ ・ ・ボ ボ ボー ー ール ル ルト ト ト」アイコンがアクティブになります。
Power Power
PowerManager Manager Manager
PowerManagerプログラムは、ご使用のThinkCentre®コンピューターに、便利で柔軟かつ完全な省電力
機能を提供します。PowerManagerプログラムを使用すると、システムのパフォーマンスと省電力の
間の最適なバランスを実現するように電力設定を調整できます。
ThinkVantage ThinkVantage
ThinkVantageSystem System SystemUpdate Update Update
ThinkVantageSystemUpdateプログラムは、ソフトウェア・パッケージ(ThinkVantageアプリケーション、
デバイス・ドライバー、BIOS更新、その他のサード・パーティー・アプリケーション)をダウンロー
ドし、インストールすることによって、ご使用のコンピューター上のソフトウェアを最新の状態に保
つためのプログラムです。
第1章.製品の概要5

指 指
指紋 紋 紋認 認 認証 証 証ソ ソ ソフ フ フト ト トウ ウ ウェ ェ ェア ア ア
一部のキーボードに備えられている内蔵指紋センサーは、指紋認証ソフトウェア・プログラムと連動して
機能します。これを使用すると、自分の指紋を登録し、それをWindowsパスワードと関連付けることがで
きます。こうすることでパスワードの代わりに指紋認証を利用することができるようになり、ユーザー・
アクセスが容易かつ安全になります。指紋センサー・キーボードは、特定のコンピューターでご利用いた
だけるものですが、このオプションをサポートするコンピューター用に購入することも可能です。
Lenovo Lenovo
LenovoThinkVantage ThinkVantage ThinkVantageToolbox Toolbox Toolbox
LenovoThinkVantageToolboxプログラムにより、コンピューターの保守、コンピューター・セキュリ
ティーの改善、コンピューター問題の診断、Lenovoの提供する新テクノロジーの学習、ご使用のコン
ピューターの詳細情報の入手が容易になります。詳しくは、64ページの『LenovoThinkVantageToolbox』
を参照してください。
Adobe Adobe
AdobeReader Reader Reader
AdobeReaderプログラムは、PDF文書の表示、印刷、および検索に使用するツールです。
資料へのアクセスと資料の表示について詳しくは、67ページの『「OnlineBooks」フォルダー』を参照
してください。
ア ア
アン ン ンチ チ チウ ウ ウィ ィ ィル ル ルス ス ス・ ・ ・ソ ソ ソフ フ フト ト トウ ウ ウェ ェ ェア ア ア
ご使用のコンピューターには、ウィルスを検出および除去するためのアンチウィルス・ソフトウェアが付
属しています。Lenovoは、30日間無償で使用できる、完全バージョンのアンチウィルス・ソフトウェ
アを初期インストール済みの状態で提供します。30日間が経過した後、アンチウィルス・ソフトウェ
アの更新を継続するにはライセンスを更新する必要があります。
アンチウィルス・ソフトウェアの使用方法について詳しくは、アンチウィルス・ソフトウェアのヘル
プ・システムを参照してください。
部 部
部品 品 品の の の位 位 位置 置 置
ここでは、コンピューターのコネクター、構成部品、システム・ボード上の部品、および内蔵ドライブの
位置を確認するために役立つ情報を記載しています。
注 注
注： ： ：ご使用のコンピューターの構成部品の外観は、図と若干異なる場合があります。
コ コ
コン ン ンピ ピ ピュ ュ ュー ー ータ タ ター ー ーの の の前 前 前面 面 面に に にあ あ ある る るコ コ コネ ネ ネク ク クタ タ ター ー ー、 、 、コ コ コン ン ント ト トロ ロ ロー ー ール ル ル、 、 、イ イ イン ン ンジ ジ ジケ ケ ケー ー ー
タ タ
ター ー ーの の の位 位 位置 置 置
7ページの図1『前面のコネクター、コントロール、インジケーターの位置』は、コンピューターの前面
にあるコネクター、コントロール、インジケーターの位置を示しています。
6ThinkCentreユーザー・ガイド

図 1. 前 面のコネクター、コントロール、インジケーターの位置
1光学式ドライブ・イジェクト/閉じるボタン5USBコネクター
2電源スイッチ6マイクロホン・コネクター
3ハードディスク・ドライブ活動インジケーター7ヘッドホン・コネクター
4電源インジケーター8USBコネクター
コ コ
コン ン ンピ ピ ピュ ュ ュー ー ータ タ ター ー ーの の の背 背 背面 面 面に に にあ あ ある る るコ コ コネ ネ ネク ク クタ タ ター ー ーと と と部 部 部品 品 品の の の位 位 位置 置 置
8ページの図2『背面のコネクターと部品の位置』は、コンピューターの背面にあるコネクターと部品の
位置を示しています。コンピューターの背面にある一部のコネクターは色分けされており、コンピュー
ターのどこにケーブルを接続すればよいかを判断しやすいようになっています。
第1章.製品の概要7

図 2. 背 面のコネクターと部品 の 位 置
1電源コネクター8オーディオ出力コネクター
2PS/2マウス・コネクター9オーディオ入力コネクター
3PS/2キーボード・コネクター10PCIExpressx16グラフィックス・カード・スロット
4DVIモニター・コネクター11PCIExpressx1カード・スロット(2)
5VGAモニター・コネクター12PCIカード・スロット
6USBコネクター(4)13イーサネット・コネクター
7マイクロホン・コネクター14シリアル・ポート
コ コ
コネ ネ ネク ク クタ タ ター ー ー説 説 説明 明 明
オーディオ・ライン入力コネク
ター
ステレオ・システムなどの外部オーディオ・デバイスからオーディオ信号を受
け取るために使用します。外付けオーディオ・デバイスを接続するとき、ケー
ブルでそのデバイスのオーディオ・ライン出力コネクターとコンピューターの
オーディオ・ライン入力コネクターの間を接続します。
オーディオ・ライン出力コネク
ター
コンピューターから外付けデバイス(電源付きのステレオ・スピーカー(組み込
み式の増幅器搭載のスピーカー)、ヘッドホン、マルチメディア・キーボード、
ステレオ・システムのオーディオ・ライン入力コネクター、あるいはその他の
外付け録音デバイスなど)へオーディオ信号を送信するときに使用します。
DVIモニター・コネクターDVIモニターまたはDVIモニター・コネクターを使用するその他のデバイスを
接続するために使用します。
イーサネット・コネクターローカル・エリア・ネットワーク(LAN)のイーサネット・ケーブルを接続する
ために使用します。
注 注
注： ： ：コンピューターをFCCクラスB制限内で作動させる場合は、カテゴリー
5イーサネット・ケーブルを使用してください。
8ThinkCentreユーザー・ガイド

コ コ
コネ ネ ネク ク クタ タ ター ー ー説 説 説明 明 明
マイクロホン・コネクター音声を録音するときや音声認識ソフトウェアを使用する場合に、コンピュー
ターにマイクロホンを接続するために使用します。
PS/2キーボード・コネクターPS/2キーボード・コネクターを使用するキーボードを接続するために使用
します。
PS/2マウス・コネクターマウス、トラックボール、またはPS/2マウス・コネクターを使用する他のポイ
ンティング・デバイスを接続するのに使用します。
シリアル・ポート外付けモデム、シリアル・プリンター、またはその他の9ピンのシリアル・
ポートを使用するデバイスを接続するときに使用します。
USBコネクターUSBコネクターを使用するデバイス(USBキーボード、USBマウス、USBス
キャナー、USBプリンターなど)を接続するために使用します。ご使用のUSB
デバイスすべてを接続するのに、コンピューターのUSBコネクターが足りない
場合は、USBハブを購入すれば、追加のUSBデバイスを接続できます。
VGAモニター・コネクターVGAモニターまたはVGAモニター・コネクターを使用するその他のデバ
イスを接続するために使用します。
構 構
構成 成 成部 部 部品 品 品の の の位 位 位置 置 置
9ページの図3『構成部品の位置』は、コンピューター内部の各構成部品の位置を示しています。コン
ピューターのカバーを取り外して、コンピューターの内部にアクセスするには、14ページの『コン
ピューターのカバーの取り外し』を参照してください。
図 3. 構 成 部品 の 位 置
1ヒートシンクおよびファン6前面ベゼル
2電源機構7前面ファン
3メモリー・モジュール(2)8ハードディスク・ドライブ
4光学式ドライブ9PCIExpressカード(一部のモデルで使用可能)
5前面USBコネクターおよびオーディオ基盤10ヒートシンクおよびファンダクト
第1章.製品の概要9

シ シ
シス ス ステ テ テム ム ム・ ・ ・ボ ボ ボー ー ード ド ド上 上 上の の の部 部 部品 品 品の の の位 位 位置 置 置
10ページの図4『システム・ボードの部品の位置』は、システム・ボード上の部品の位置を示します。
図 4. シ ス テ ム ・ ボ ー ド の 部品 の 位 置
1マイクロプロセッサー11カバー検出スイッチ・コネクター(侵入検出スイッチ・
コネクターとも呼ばれる)
2マイクロプロセッサー・ファン・コネクター12前面USBコネクター
3メモリー・スロット(4)13シリアル(COM2)コネクター
4熱センサー・コネクター14PCIカード・スロット
524ピン電源コネクター15電源ファン・コネクター
6電池16内蔵スピーカー・コネクター
7CMOS(相補型金属酸化膜半導体)クリア/リカバ
リー・ジャンパー
17前面オーディオ・コネクター
8SATAコネクター(4)18PCIExpressx1カード・スロット(2)
9前面パネル・コネクター19PCIExpressx16グラフィックス・カード・スロット
10前面USBコネクター20システム・ファン・コネクター
214ピン電源コネクター
内 内
内蔵 蔵 蔵ド ド ドラ ラ ライ イ イブ ブ ブの の の位 位 位置 置 置
内蔵ドライブは、データの読み取りと保存のためにコンピューターが使用するデバイスです。記憶容量
を増やしたり、コンピューターで他のタイプのメディアを読めるようにするために、コンピューター
にドライブを増設できます。内蔵ドライブはベイに取り付けます。本書では、それぞれのベイをベ
イ1、ベイ2などと表記しています。
10ThinkCentreユーザー・ガイド

内蔵ドライブを取り付けまたは交換する場合は、それぞれのベイに取り付け可能または交換可能なドライ
ブのタイプとサイズに注意し、取り付けたドライブにケーブルを正しく接続することが重要です。コン
ピューターの内蔵ドライブの取り付けまたは交換の方法については、13ページの第2章『ハードウェア
の取り付けまたは交換』の該当するセクションを参照してください。
11ページの図5『ドライブ・ベイの位置』は、コンピューター内部のドライブ・ベイの位置を示し
ています。
図 5.ドライブ・ベイの位置
1ベイ1-光学式ドライブ・ベイ(光学式ドライブが取り付け済み)
2ベイ2-スリム・カード・リーダー用のドライブ・ベイ
3ベイ3-SATAハードディスク・ドライブ・ベイ
第1章.製品の概要11

12ThinkCentreユーザー・ガイド
