Lenze E82ZAFVC001 User manual

Montageanleitung
Mounting Instructions
Instructions de montage
EDK82ZAFVC001
.51%
Ä.51%ä
DeviceNet
l
E82ZAFVC001
Funktionsmodul
Function module
Module de fonction

read_GG_DE−dummy
,Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät,
bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
,Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!
,Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.

E82ZAFV001E

EDK82ZAFVC001 DE/EN/FR 2.0
4l
legende_kopfzeile−TIP_download

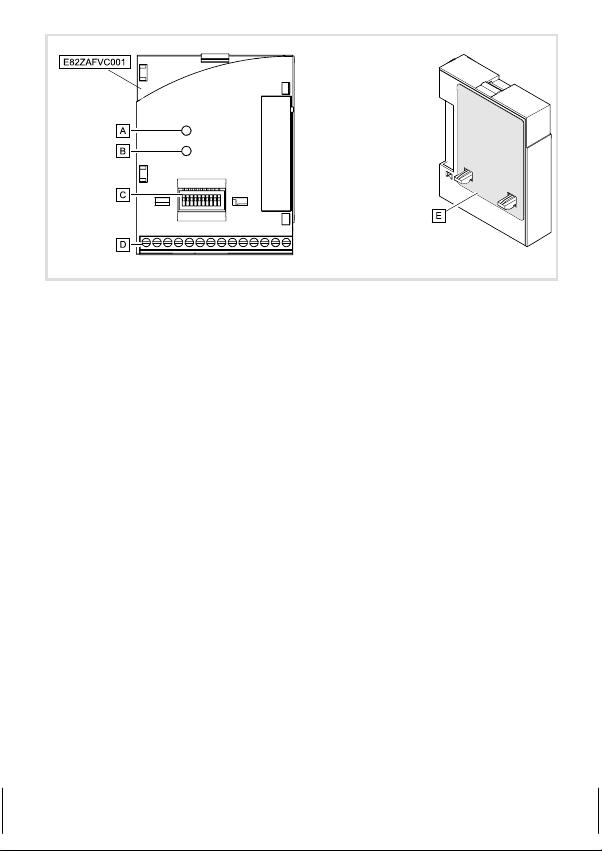

Legende zur Abbildung auf der Ausklappseite siehe
0Statusanzeige (bicolor grün / rot), Verbindung zum Grundgerät ^ 28
1Statusanzeige (bicolor grün / rot), Verbindung zum Bus
2DIP−Schalter zur Einstellung von
lKnotenadresse ("Adress")
lÜbertragungsrate ("Bd")
lKompatibilität zum Lenze−Funktionsmodul E82ZAFD (DeviceNet)
^ 22
3Klemmleiste X3, Anschlüsse für
lDeviceNet
lReglersperre (CINH)
lExterne Spannungsversorgung (über DeviceNet−Kabel)
^ 19
4Typenschild ^ 5
0Abb. 0Tab. 0
ITipp!
Aktuelle Dokumentationen und Software−Updates zu Lenze Produkten finden
Sie im Internet jeweils im Bereich "Services & Downloads" unter
http://www.Lenze.com

EDK82ZAFVC001 DE/EN/FR 2.0 5
l
−M5−E82ZAFVC001 − einsetzbarkeit
Gültigkeit
Diese Anleitung ist gültig für
ƒ Funktionsmodule E82ZAFVC001, DeviceNet, ab Version Vx.0x.
Diese Anleitung ist nur gültig zusammen mit der zugehörigen Betriebsanleitung der für den
Einsatz zulässigen Grundgeräte.
Identifikation
E82AF000P0B201XX

APPLICATION
010 / 3A22

A22A22
APPLICATION
010 / 3A22

L
Type
Id.-No.
Prod.-No.
Ser.-No.
E82ZAFX005
  
Typenschlüssel E82ZAF V C 001 Vx 0x
Gerätereihe
DeviceNet
Gerätegeneration
Variante 001: verlackte Ausführung
Hardwarestand
Softwarestand
Bestellbezeichnung
E82ZAFVC001Vx0x
Funktion
Das Funktionsmodul koppelt Lenze−Antriebsregler an das serielle Kommunikationssystem
DeviceNet.

EDK82ZAFVC001 DE/EN/FR 2.0
6l
−M5−E82ZAFVC001 − einsetzbarkeit
Einsetzbarkeit
Das Funktionsmodul E82ZAFVC001 ist einsetzbar mit folgen-
den Grundgeräten
ab Version
Frequenzumrichter 8200 vector Vx14
8200 motec Vx14
Motorstarter starttec Vx1x

Inhalt i
EDK82ZAFVC001 DE/EN/FR 2.0 7
l
Inhalt
1 Sicherheitshinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Definition der verwendeten Hinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Restgefahren 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Lieferumfang 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Mechanische Installation 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Elektrische Installation 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EMV−gerechte Verdrahtung 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Verdrahtung 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Inbetriebnahme 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vor dem ersten Einschalten 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einstellmöglichkeiten durch Schalter 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Übertragungsrate und Adresse einstellen 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Erstes Einschalten 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Statusanzeige 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Technische Daten 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Daten und Einsatzbedingungen 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schutzisolierung 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Abmessungen 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 Sicherheitshinweise
Definition der verwendeten Hinweise
EDK82ZAFVC001 DE/EN/FR 2.0
8l
H1sic_DE−restgef
1 Sicherheitshinweise
Definition der verwendeten Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-
tion folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
}Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)
Piktogramm und Signalwort Bedeutung
{Gefahr!
Gefahr von Personenschäden durch gefährliche elektrische
Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den Tod
oder schwere Verletzungen zur Folge haben kann, wenn
nicht die entsprechenden Maßnahmen getroffen werden.
}Gefahr!
Gefahr von Personenschäden durch eine allgemeine Gefah-
renquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den Tod
oder schwere Verletzungen zur Folge haben kann, wenn
nicht die entsprechenden Maßnahmen getroffen werden.
(Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maßnah-
men getroffen werden.
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
)Hinweis! Wichtiger Hinweis für die störungsfreie Funktion
ITipp! Nützlicher Tipp für die einfache Handhabung
,Verweis auf andere Dokumentation

Sicherheitshinweise
Restgefahren
1
EDK82ZAFVC001 DE/EN/FR 2.0 9
l
H1sic_DE−restgef
Restgefahren
}Gefahr!
Beachten Sie die in den Anleitungen zum Grundgerät enthaltenen
Sicherheitshinweise und Restgefahren.

2 Lieferumfang
EDK82ZAFVC001 DE/EN/FR 2.0
10 l
H1_LIF−Hinweis auf KHB−PBS

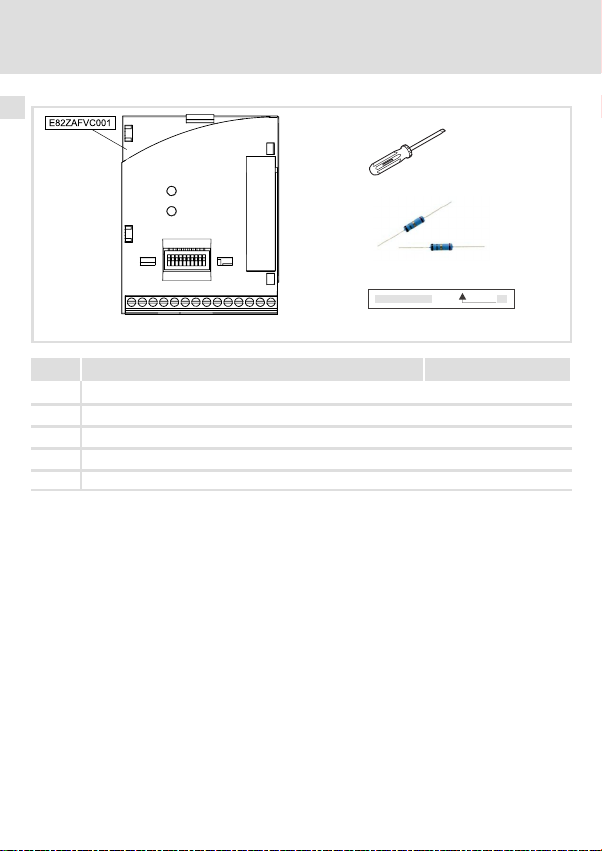

2 Lieferumfang
8
9
:
E82ZAFX028/E82ZAFD001E
Pos. Element Info
Funktionsmodul E82ZAFVC001
Montageanleitung
8Schraubendreher
9Zwei Busabschluss−Widerstände (je 120 W)^ 12
:Klebestreifen
ITipp!
Ergänzend zu dieser Montageanleitung stellen wir unter der auf Seite 4
angegebenen Internetadresse weitergehende Informationen zu diesem
Funktionsmodul zur Verfügung.

Mechanische Installation 3
EDK82ZAFVC001 DE/EN/FR 2.0 11
l
H1_MechINS−MechInst
3 Mechanische Installation
Folgen Sie zur mechanischen Installation des Funktionsmoduls den Hinweisen in der Mon-
tageanleitung des Grundgerätes.
Die Montageanleitung des Grundgerätes
ƒ ist Teil des Lieferumfangs und liegt jedem Gerät bei.
ƒ gibt Hinweise, um Beschädigungen durch unsachgemäße Behandlung zu vermeiden.
ƒ beschreibt die einzuhaltende Reihenfolge der Installationsschritte.

4 Elektrische Installation
EMV−gerechte Verdrahtung
EDK82ZAFVC001 DE/EN/FR 2.0
12 l
H1_E_INST−prinzip verdrahtung
4 Elektrische Installation
EMV−gerechte Verdrahtung
Für eine EMV−gerechte Verdrahtung beachten Sie bitte folgende Punkte:
)Hinweis!
ƒSteuerleitungen getrennt von Motorleitungen verlegen.
ƒLegen Sie die Schirme der Steuerleitungen bzw. Datenleitungen beidseitig
auf. Für den Schirmanschluss am Funktionsmodul ist die Klemme "SH"
(Shield) vorgesehen.
ƒZur Vermeidung von Potenzialdifferenzen zwischen den Grundgeräten der
Kommunikationsteilnehmern eine Ausgleichsleitung mit großem
Querschnitt einsetzen (Bezug: PE).
ƒBeachten Sie die weiteren Hinweise zur EMV−gerechten Verdrahtung in
den Anleitungen der Grundgeräte.
Allgemeine Angaben zur Verdrahtung
1. DeviceNet−Bustopologie einhalten
2. Busabschluss−Widerstände von je 120 W(Lieferumfang) anschließen:
lzwischen CAN−LOW und CAN−HIGH
lnur am physikalischen Anfang und Ende der Leitung
3. Busleitung entsprechend der Spezifikation ^ 14 verwenden.
4. Halten Sie die zulässige Busleitungslänge ein (siehe ^ 20).

Elektrische Installation
Verdrahtung
4
EDK82ZAFVC001 DE/EN/FR 2.0 13
l
H1_E_INST−prinzip verdrahtung

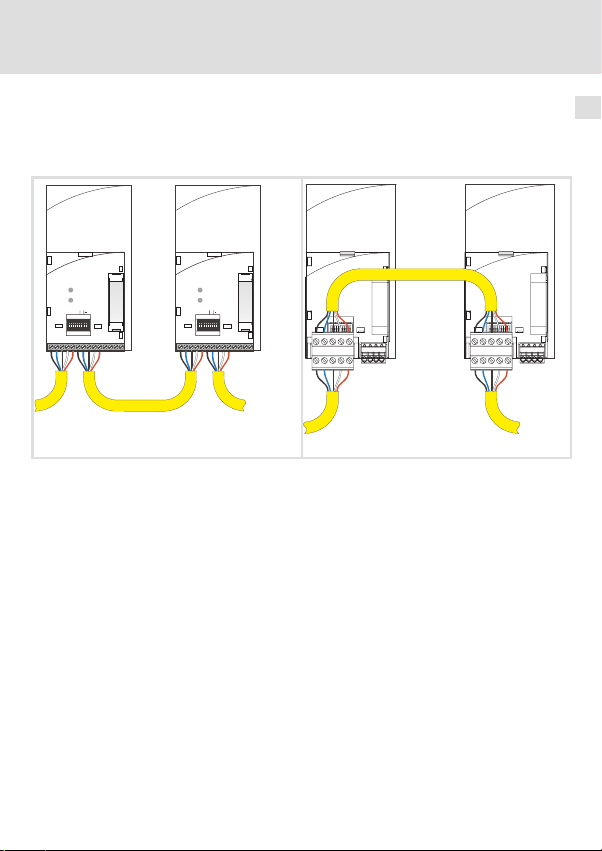

Verdrahtung
Verdrahtung mit einem Leitrechner
In folgender Abbildung ist die Leitungsführung am Funktionsmodul dargestellt:
DeviceNet
Adress Bd
D
12 3 4 5678 9 10
V- CL SH CH V+ V- CL SH CH V+ 739 28 20
VAdress Bd
D
12 3 4 5678 9 10
V- CL SH CH V+ V- CL SH CH V+ 739 28 20
V
DeviceNet
739 28 20
V- CL SH CH V+
739 28 20
V- CL SH CH V+
E82ZAFD019 E82ZAFD102
Zur Einbindung der Funktionsmodule wird ein PC mit installierter Konfigurationssoftware
verwendet.

4 Elektrische Installation
EDK82ZAFVC001 DE/EN/FR 2.0
14 l
M5 Kabelspezifikation−innenschaltung
Spezifikation des Übertragungskabels
Die Verbindung der Teilnehmer am Bussystem erfolgt mit einer der DeviceNetTM Spezifika-
tion (DeviceNet Adaption of CIP, Edition 1.1, Volume Three) entsprechenden Feldbuslei-
tung. Unternehmen wie Belden Wire & Cable, Olflex Wire & Cable, C&M Corp. und Madison
Cable produzieren DeviceNetTM Thick"− und Thin"−Kabel.
)Hinweis!
Verwenden Sie das Thin"−Kabel zur Verdrahtung des Funktionsmoduls ^ 14.
Eigenschaften des Thin Cable" gemäß DeviceNet−Spezifikation
Allgemeine Eigenschaften
Anordnung Zwei abgeschirmte symmetrische Leitungen, gemeinsame Achse mit
Erdungsdraht in der Mitte
Gesamtschirmung 65% Abdeckung
AWG 36 oder mind. 0,12mm verzinntes Kupfergeflecht (einzeln ver-
zinnt)
Erdungsdraht Kupfer 22 mind.; mind. 19 Adern (einzeln verzinnt)
Außendurchmesser 6,096 mm (min.) bis 7,112 mm (max.)
Rundheit Radiusabweichung muss innerhalb 20% des halben Außendurchmes-
sers liegen
Mantelbeschriftung Verkäufername & Teilenr. und zusätzliche Beschriftung
Spez. DC−Widerstand (Umflechtung, Umwick-
lung, Ableitung)
10,5 Ohm/1000 m (nom. bei 20°C)
Zertifizierungen (U.S. und Canada) NEC (UL), CL2 (min.)
Biegeradius 20 x Durchmesser (Installation) / 7 x Durchmesser (fest)
Umgebungstemperatur − Betrieb −20°C bis +70°C bei 1,5 Ampere; lineare Stromreduzierung auf Null bei
80°C
Lagertemperatur −40°C bis +85°C
Zugspannung 289,23 Nmax

Elektrische Installation 4
EDK82ZAFVC001 DE/EN/FR 2.0 15
l
M5 Kabelspezifikation−innenschaltung
Eigenschaften der Datenleitung
Isolationsdurchmesser 1,96 mm (nom.)
Leiterpaar Kupfer 24 mind.; mind. 19 Adern (einzeln verzinnt)
Farben Hellblau, weiss
Paarwindungen / m ca. 16
Abschirmung pro Leiterpaar 1000/1000, Al/Mylar, Al−Seite außen, mit Falz zum Kurzschließen (bei
Zugbelastung)
Impedanz 120 Ohm +/− 10% (bei 1 MHz)
Laufzeit 4,46 ns/m (max.)
Kapazität zwischen Leitern 39,37 pF / m bei 1 kHz (nom.)
Kapazität zwischen einem Leiter und einem an-
deren, der mit dem Schirm verbunden ist
78,74 pF / m bei 1 kHz (nom.)
Kapazitive Unsymmetrie 3,94 pF/1000 m bei 1 kHz (max.)
Spez. DC−Widerstand bei 20°C 91,86 Ohm/1000 m (max.)
Dämpfung 0,95 dB/100 m bei 125 kHz (max.)
1,64 dB/100 m bei 500 kHz (max.)
2,30 dB/100 m bei1.00MHz (max.)
Eigenschaften der Spannungsleitung
Leiterpaar Kupfer 22 mind.; mind. 19 Adern (einzeln verzinnt)
Isolationsdurchmesser 1,4 mm (nominal)
Farben Rot, schwarz
Paarwindungen/m ca. 16
Abschirmung pro Leiterpaar 1000/1000, Al/Mylar, Al−seite außen, mit Falz zum Kurzschließen (bei
Zugbelastung)
Spez. DC−Widerstand bei 20°C 57,41 Ohm/1000 m (max.)

4 Elektrische Installation
EDK82ZAFVC001 DE/EN/FR 2.0
16 l
M5 Kabelspezifikation−innenschaltung

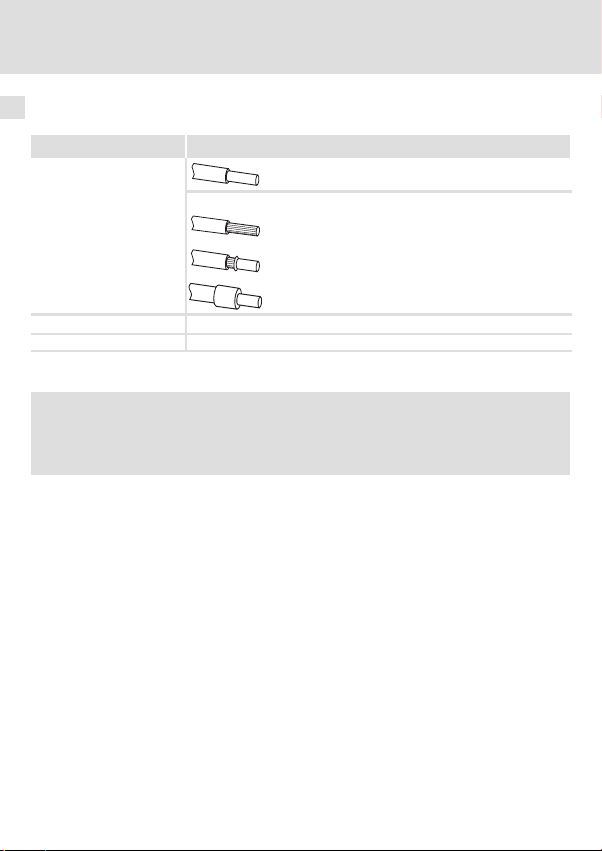

Daten der Anschlussklemmen
Elektrischer Anschluss Klemmleiste mit Schraubanschluss
Anschlussmöglichkeiten starr: 1,5 mm2(AWG 16)
flexibel:
ohne Aderendhülse
1,0 mm2(AWG 18)
mit Aderendhülse, ohne Kunststoffhülse
0,5 mm2(AWG 20)
mit Aderendhülse, mit Kunststoffhülse
0,5 mm2(AWG 20)
Anzugsmoment 0,22 ... 0,25 Nm (1.9 ... 2.2 lb−in)
Abisolierlänge 5 mm
Externe Spannungsversorgung
)Hinweis!
Kommunikationsbaugruppen DeviceNet von Lenze werden ausschließlich
extern über das DeviceNet−Kabel versorgt!

Elektrische Installation 4
EDK82ZAFVC001 DE/EN/FR 2.0 17
l
M5 Kabelspezifikation−innenschaltung
Interne Beschaltung der Busklemmen
V cc
V cc
V+
CAN-HIGH
Shield
CAN-LOW
V-
7
6
2
8
5
3
1
4
2175DeN007

4 Elektrische Installation
EDK82ZAFVC001 DE/EN/FR 2.0
18 l
INS_Klemm
Versorgung der Reglersperre (CINH) über die interne Spannungsquelle (X3/20)
GND1
SH SHCH CH 20
X3
CL
CL
V-
V-
V+ V+ 28397
GND2
_
+
E82ZAFD003
Versorgung der Reglersperre (CINH) über die externe Spannungsquelle
GND1
GND2
X3
_
+
SH SHCH CH 20 CL
CL
V-
V-
V+ V+ 28397
_
+
E82ZAFD006
Für den Betrieb notwendige Mindestverdrahtung

Elektrische Installation 4
EDK82ZAFVC001 DE/EN/FR 2.0 19
l
klemmbesch AFV001
X3/ Bezeichnung Funktion Pegel
V− Bezugspotential für externe Versorgungsspannung
CL CAN−LOW CAN−Datenleitung (LOW)
SH SHIELD Schirm
CH CAN−HIGH CAN−Datenleitung (HIGH)
V+ Externe Versorgungsspannung Bitte Hinweise zur externen Ver-
sorgung beachten!
7 GND1 Bezugspotential für X3/20
39 GND2 Bezugspotential der Reglersperre (CINH) an X3/28
28 CINH Reglersperre lStart = HIGH (+12 V ... +30 V)
lStop = LOW (0 ... +3 V)
20 DC−Spannungsquelle zur internen Ver-
sorgung der Reglersperre (CINH) +20 V (Bezug: GND1)

4 Elektrische Installation
EDK82ZAFVC001 DE/EN/FR 2.0
20 l
merker_ueb−busltgslaenge
Erreichbare Busleitungslänge
In Abhängigkeit der Übertragungsrate und des verwendeten Kabels sind folgende Buslei-
tungslängen möglich:
Übertragungsrate Thin Cable Thick Cable
125 kBit/s
100 m
500 m
250 kBit/s 250 m
500 kBit/s 100 m
Bei gemischter Verwendung der Kabeltypen Thick" und Thin" sind die maximalen Kabel-
längen in Abhängigkeit der Übertragungsraten wie folgt zu bestimmen:
Übertragungsrate Busleitungslänge
125 kBit/s Lmax = 500 m = Lthick + 5 Lthin
250 kBit/s Lmax = 250 m = Lthick + 2,5 Lthin
500 kBit/s Lmax = 100 m = Lthick + Lthin
