Leuze electronic Advanced Tower Light Series User manual

Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. [phone]
[email protected] • www.leuze.com
Betriebsanleitung
Operating instructions
Instrucciones de uso
Manuel d'utilisation
Manuale di istruzioni
Manual de instruções
操作说明书
Series: Advanced Tower Light
We reserve the right to make changes - 2019/08/08 - 50138280-02
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 1 Donnerstag, 22. August 2019 11:00 11

2
38.0
38.0
1
M5
(#10)
2N•m
(18 lb-in.) 



Ø25
Ø70
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 2 Donnerstag, 22. August 2019 11:00 11

3
2
BGA
W
R
1
BUZ
1
2
3
4
BUZ W
2
3
2.5 x 0.4 mm
24 - 14AWG (0.2-2.5mm)
6 mm
(0.24in)
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 3 Donnerstag, 22. August 2019 11:00 11

4
3




PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 4 Donnerstag, 22. August 2019 11:00 11

DE
5

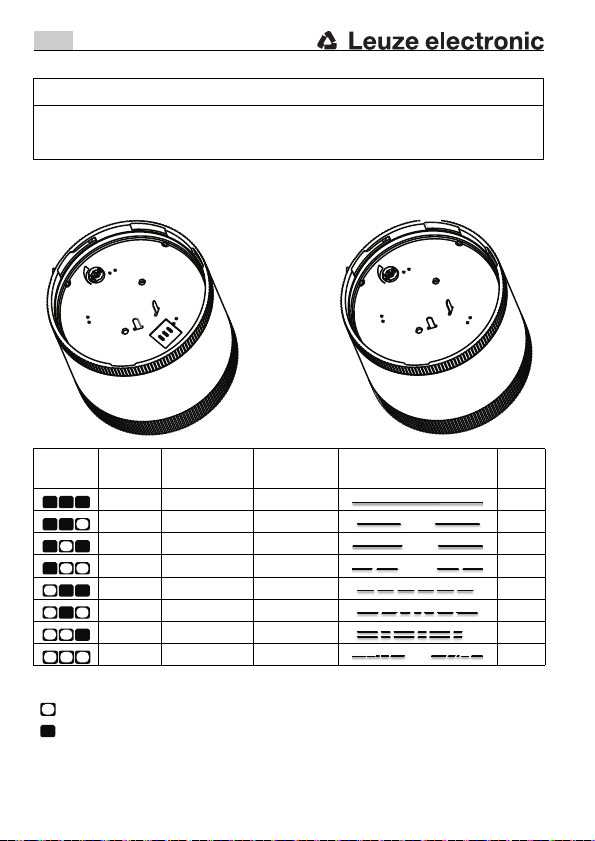

Alarmtöne
WARNUNG
Strom abschalten um einen elektrischen Schock zu vermeiden während der
Installation oder Wartungsarbeit. Prüfen Sie die Spannung. Benützen Sie
ausschließlich Module und Glühlampen die dieselbe Spannung angeben.
Schalter-
stellung STUFE 1 S1 Tonart Frequenz Hz Piktogramm Laut-
stärke
dB
TON 01 kontinuierlich 970 97
TON 02 wechselnd 970 97
TON 03 wechselnd 1000 100
TON 04 wechselnd 970 98
TON 05 kontinuierlich 834 - 2143 95
TON 06 kontinuierlich 1100 - 2000 95
TON 07 kontinuierlich 724 & 1536 97
TON 08 wechselnd 796 - 2565 102
ON
OFF
Buzzer Single SoundBuzzer Multi Sound
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 5 Donnerstag, 22. August 2019 11:00 11

DE
6
Inbetriebnahme
Montage
Fußmontage
Befestigen Sie die Advanced Tower Lamp mit vier Schrauben M5 (2 N•m).
Flache Montage
Befestigen Sie die Advanced Tower Lamp mit zwei Schrauben M5 (2 N•m).
Fußmontage, klappbar
15° Winkelschritte
Winkeleinstellschraube
Der Winkel des Moduls lässt sich in Intervallen von 15 Grad in einem Bereich
von 180 Grad einstellen, wodurch eine vertikale, horizontale und schräge Instal-
lation ermöglicht werden. Die Fixierung des gewünschten Winkels erfolgt mit
Hilfe der verbauten Schraube.

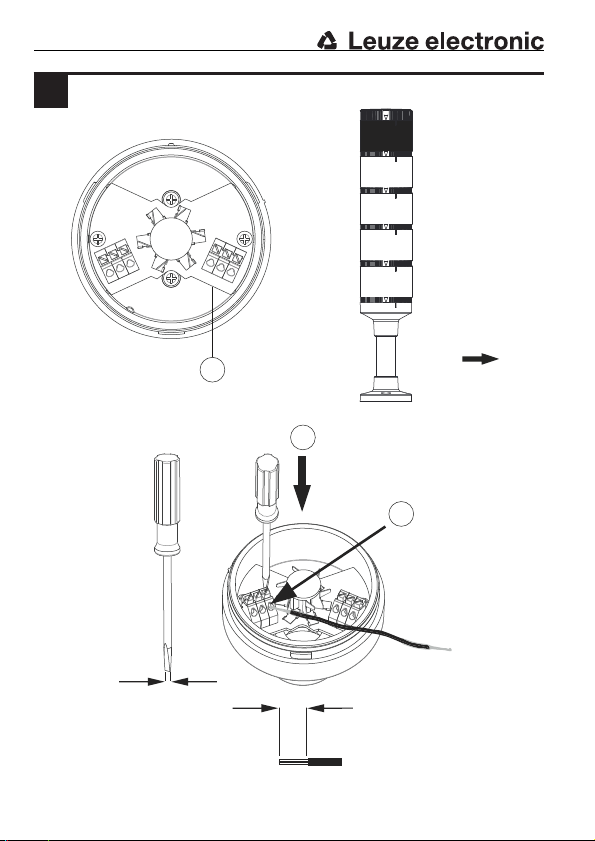

Elektrischer Anschluss
Pinbelegung
Drücken
Drücken, um den Draht einzuführen.
Hinweise
• Die weiße Kalotte und der Buzzer können nicht separat angesteuert werden.
• Die Kalotten können in beliebiger Reihenfolge angeordnet werden.

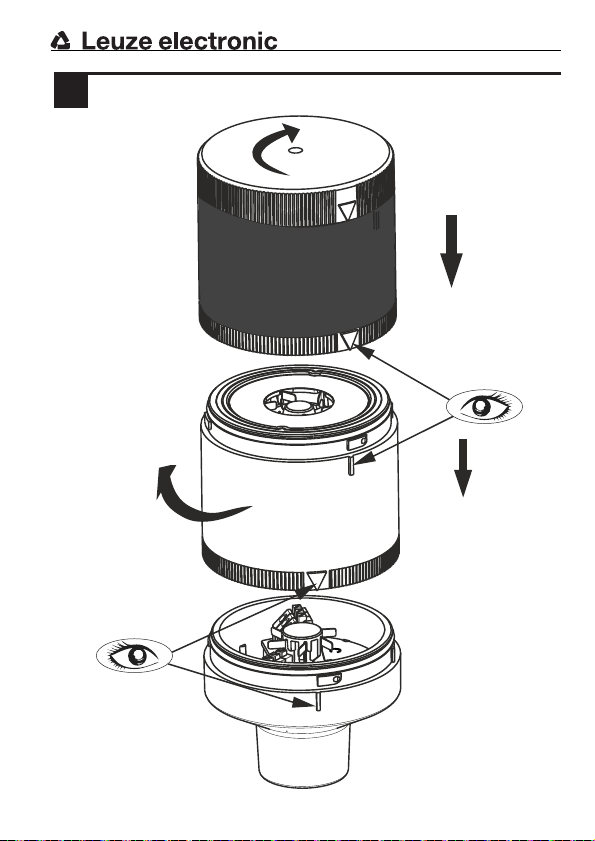

Montage Kalotten / Buzzer
Setzen Sie die Kalotte / den Buzzer auf die Halterung bzw. auf die darunter-
liegende Kalotte. Achten Sie dabei darauf, dass die Markierungen
übereinstimmen.
Drehen Sie die Kalotte / den Buzzer im Uhrzeigersinn fest
Hinweis: Der Deckel lässt sich beim Buzzer nicht abnehmen.
Technische Daten
Pinbelegung Kabel Pinbelegung M12 Steckverbinder
Pinbelegung Adernfarbe Pin Pinbelegung Adernfarbe
Leuchtfarbe: Weiß / Buzzer weiß 1 Leuchtfarbe: Weiß / Buzzer weiß
Leuchtfarbe: Grün grün 2 n.c. braun
Leuchtfarbe: Gelb/Orange gelb 3 Leuchtfarbe: Grün grün
GND schwarz 4 Leuchtfarbe: Gelb/Orange gelb
Leuchtfarbe: Blau blau 5 GND grau
Leuchtfarbe: Rot rot 6 n.c. rosa
7 Leuchtfarbe: Blau blau
8 Leuchtfarbe: Rot rot
Umgebungstemperatur -10°C bis +60°C
Schutzart IP66
Zulassungen c CSA us
1
2
3
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 6 Donnerstag, 22. August 2019 11:00 11

EN
7

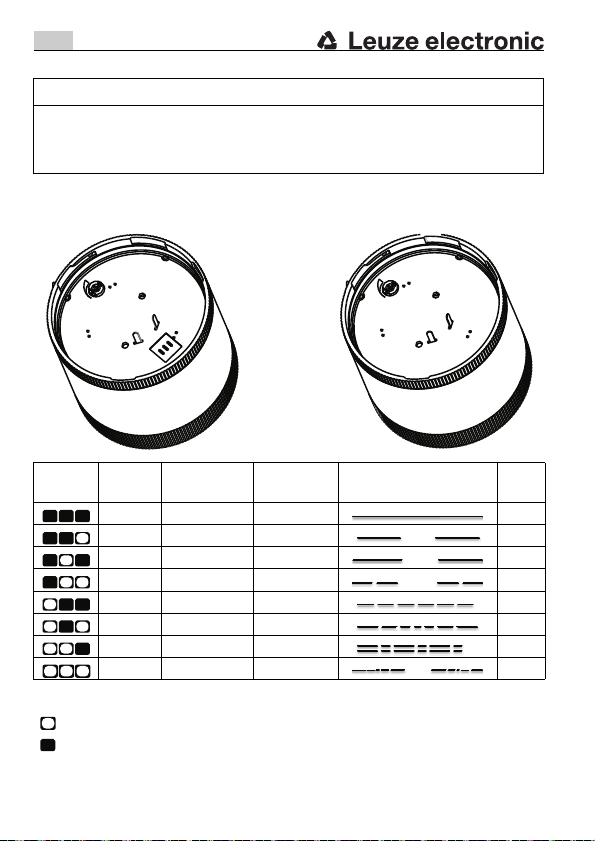

Alarm sounds
WARNING
Switch off the current to avoid electric shocks during installation or mainte-
nance work. Check the voltage. Only use modules and incandescent lamps
that specify the same voltage.
Switch
position LEVEL 1 S1 Tone type Frequency Hz Pictogram Volume dB
TONE 01 Continuous 970 97
TONE 02 Alternately 970 97
TONE 03 Alternately 1000 100
TONE 04 Alternately 970 98
TONE 05 Continuous 834 - 2143 95
TONE 06 Continuous 1100 - 2000 95
TONE 07 Continuous 724 & 1536 97
TONE 08 Alternately 796 - 2565 102
ON
OFF
Single-sound buzzerMulti-sound buzzer
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 7 Donnerstag, 22. August 2019 11:00 11

EN
8
Commissioning
Mounting
Base mounting
Secure the Advanced Tower Lamp with four M5 screws (2 N•m).
Flat mounting
Secure the Advanced Tower Lamp with two M5 screws (2 N•m).
Base mounting, hinged
15° angle increments
Angle adjustment screw
The angle of the module can be adjusted in intervals of 15 degrees in a range of
180 degrees, thereby enabling vertical, horizontal and inclined installation. Fas-
ten at the desired angle with the help of the built-in screw.
Electrical connection
Pin assignment
Press
Press to insert the wire.
Notes
• The white calotte and the buzzer cannot be controlled separately.
• The calottes can be arranged in any order.
Mounting calottes / buzzers
Place the calotte / buzzer on the bracket or the calotte underneath. Ensure that
the markings line up.
Rotate the calotte/buzzer clockwise to tighten
Note: The cover cannot be removed from the buzzer.
Technical data
Cable pin assignment M12 connector pin assignment
Pin assignment Conductor
color Pin Pin assignment Conductor color
Light color: white / buzzer White 1 Light color: white / buzzer White
Light color: green Green 2 n.c. Brown
Light color: yellow/orange Yellow 3 Light color: green Green
GND Black 4 Light color: yellow/orange Yellow
Light color: blue Blue 5 GND Gray
Light color: red Red 6 n.c. Pink
7 Light color: blue Blue
8 Light color: red Red
Ambient temperature -10°C up to +60°C
Degree of protection IP66
Certifications c CSA us
1
2
3
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 8 Donnerstag, 22. August 2019 11:00 11

ES
9

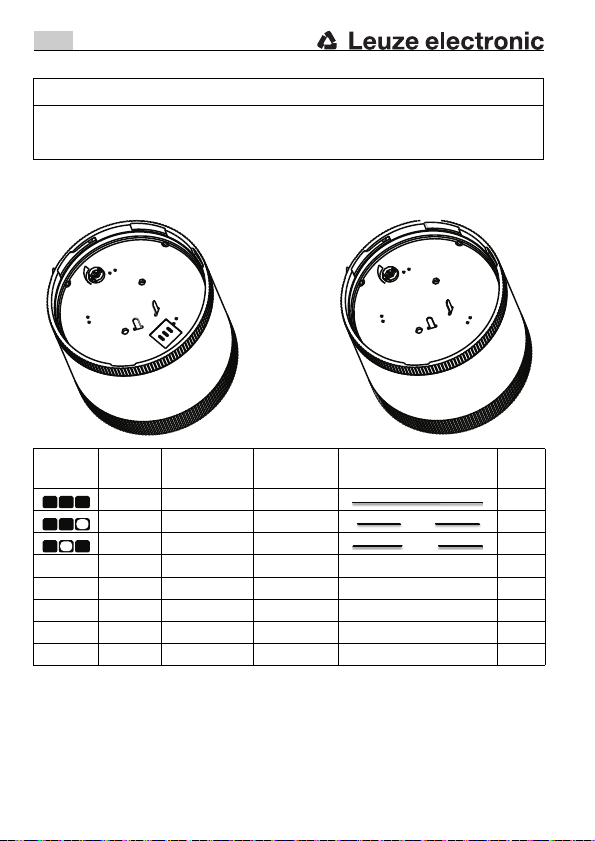

Tonos de alarma
ADVERTENCIA
Desconecte la corriente para evitar un choque eléctrico durante la instalación
o el mantenimiento. Compruebe la tensión. Utilice únicamente módulos y
bombillas de la misma tensión que la especificada.
Posición de
los conmu-
tadores NIVEL 1 S1 Tipo de tono Frecuencia
Hz Pictograma Volumen dB
TONO 01 Continuo 970 97
TONO 02 Alternante 970 97
TONO 03 Alternante 1000 100
TONO 04 Alternante 970 98
TONO 05 Continuo 834 - 2143 95
TONO 06 Continuo 1100 - 2000 95
TONO 07 Continuo 724 & 1536 97
TONO 08 Alternante 796 - 2565 102
ON
OFF
Buzzer Single SoundBuzzer Multi Sound
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 9 Donnerstag, 22. August 2019 11:00 11

ES
10
Puesta en marcha
Montaje
Montaje de base
Fije la Advanced Tower Lamp con cuatro tornillos M5 (2 N•m).
Montaje plano
Fije la Advanced Tower Lamp con dos tornillos M5 (2 N•m).
Montaje de base, abatible
Pasos angulares de 15°
Tornillo de ajuste angular
El ángulo del módulo se puede ajustar en intervalos de 15 grados en un área de
180 grados que permite la instalación vertical, horizontal e inclinada. La fijación
del ángulo deseado se lleva a cabo con la ayuda del tornillo montado.
Conexión eléctrica
Asignación de pines
Presionar
Presionar para introducir el hilo.
Notas
• El elemento de luz blanco y el buzzer no pueden ser controlados por separado.
• Los elementos de luz pueden colocarse en cualquier orden.
Montaje de elementos de luz (cubierta) / buzzers
Coloque el elemento de luz (cubierta) / el buzzer sobre del soporte o sobre del
elemento de luz de debajo. Asegúrese de que las marcas coinciden.
Atornille el elemento de luz / el buzzer en el sentido de las agujas del reloj
Nota: No se puede quitar la cubierta que hay en el buzzer.
Datos técnicos
Asignación de pines del cable Asignación de pines del conector M12
Asignación de pines Color de
conductor Pin Asignación de pines Color de conductor
Color de luz: blanco / buzzer Blanco 1 Color de luz: blanco / buzzer Blanco
Color de luz: verde Verde 2 n.c. Marrón
Color de luz: amarillo/
naranja Amarillo 3 Color de luz: verde Verde
GND Negro 4 Color de luz: amarillo/
naranja Amarillo
Color de luz: azul Azul 5 GND Gris
Color de luz: rojo Rojo 6 n.c. Rosa
7 Color de luz: azul Azul
8 Color de luz: rojo Rojo
Temperatura ambiente -10°C hasta +60°C
Índice de protección IP66
Certificaciones c CSA us
1
2
3
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 10 Donnerstag, 22. August 2019 11:00 11

FR
11
Tonalités d'alarme
AVERTISSEMENT
Couper le courant pour éviter tout risque d'électrocution pendant l'installation
ou les travaux de maintenance. Contrôlez la tension. Utilisez exclusivement
des modules et lampes de même tension indiquée.
Position
des com-
mutateurs
NIVEAU 1
S1 Tonalité Fréquence Hz Pictogramme Volume dB
SON 01 Continu 970 97
SON 02 Changeant 970 97
SON 03 Changeant 1000 100
SON 04 Changeant 970 98
SON 05 Continu 834 - 2143 95
SON 06 Continu 1100 - 2000 95
SON 07 Continu 724 & 1536 97
SON 08 Changeant 796 - 2565 102
ON
OFF
Alarme mono-sonAlarme multi-son
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 11 Donnerstag, 22. August 2019 11:00 11

FR
12
Mise en service
Montage
Montage sur pied
Fixez la Advanced Tower Lamp au moyen de quatre vis M5 (2 N•m).
Montage à plat
Fixez la Advanced Tower Lamp au moyen de deux vis M5 (2 N•m).
Montage sur pied, pliant
Pas angulaires de 15°
Vis de réglage de l'angle
L'angle du module peut être réglé par pas de 15 degrés sur une plage de
180 degrés, ce qui permet une installation verticale, horizontale et inclinée.
L'angle souhaité est fixé à l'aide de la vis en place.
Raccordement électrique
Affectation des broches
Appuyer
Appuyer pour introduire le fil.
Remarques
• La calotte blanche et l'alarme ne peuvent pas être commandées séparément.
• Les calottes peuvent être disposées dans un ordre quelconque.
Montage calottes / alarme
Placez la calotte / l'alarme sur le support ou sur la calotte en dessous. Ce fai-
sant, veillez à ce que les marques coïncident.
Fixez la calotte / l'alarme en la tournant dans le sens horaire
Remarque : il n'est pas possible de retirer le couvercle de l'alarme.
Caractéristiques techniques
Affectation des broches Câble Affectation des broches Connecteur M12
Affectation des broches Couleur de
brin Broche Affectation des broches Couleur de brin
Couleur d'éclairage : blanc /
alarme Blanc 1 Couleur d'éclairage : blanc / alarme Blanc
Couleur d'éclairage : vert Vert 2 n.c. Brun
Couleur d'éclairage : jaune/
orange Jaune 3 Couleur d'éclairage : vert Vert
GND Noir 4 Couleur d'éclairage : jaune/
orange Jaune
Couleur d'éclairage : bleu Bleu 5 GND Gris
Couleur d'éclairage : rouge Rouge 6 n.c. Rose
7 Couleur d'éclairage : bleu Bleu
8 Couleur d'éclairage : rouge Rouge
Température ambiante -10°C à +60°C
Indice de protection IP66
Homologations c CSA us
1
2
3
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 12 Donnerstag, 22. August 2019 11:00 11

IT
13
Toni di allarme
AVVERTENZA
Disattivare la corrente onde evitare che possa verificarsi un'elettrocuzione
durante l'installazione o l'attività di manutenzione. Controllare la tensione.
Impiegare esclusivamente moduli e lampadine a incandescenza riportanti la
medesima tensione.
Posizione
dei commu-
tatori
LIVELLO 1
S1 Tonalità Frequenza Hz Pittogramma Volume dB
TONO 01 Continuo 970 97
TONO 02 Alternato 970 97
TONO 03 Alternato 1000 100
TONO 04 Alternato 970 98
TONO 05 Continuo 834 - 2143 95
TONO 06 Continuo 1100 - 2000 95
TONO 07 Continuo 724 & 1536 97
TONO 08 Alternato 796 - 2565 102
ON
OFF
Cicalino mono suonoCicalino multi suono
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 13 Donnerstag, 22. August 2019 11:00 11

IT
14
Messa in servizio
Montaggio
Montaggio su base
Fissare la Advanced Tower Lamp con quattro viti M5 (2 N•m).
Montaggio in piano
Fissare la Advanced Tower Lamp con due viti M5 (2 N•m).
Montaggio su base, pieghevole
Passi angolari di 15°
Vite di regolazione dell'angolo
L’angolazione del modulo può essere regolata ad intervalli di 15 gradi in un cam-
po di 180 gradi, consentendo così un’istallazione sia verticale, che orizzontale,
che obliqua. L’angolazione desiderata viene fissata mediante la vite incorporata.
Collegamento elettrico
Occupazione dei pin
Premere
Premere per consentire l'inserimento del filo.
Note
• La calotta bianca e il cicalino non possono essere comandati separatamente.
• Le calotte possono essere disposte in qualsiasi ordine.
Montaggio Calotte / cicalini
Posizionare la calotta / il cicalino sul supporto o sulla calotta sottostante.
Durante l'operazione, assicurarsi che i contrassegni coincidano.
Serrare la calotta / il cicalino in senso orario
Avviso: non è possibile rimuovere il coperchio dal cicalino.
Dati tecnici
Assegnazione dei pin Cavo Assegnazione dei pin Connettore M12
Assegnazione dei pin Colore del
conduttore Pin Assegnazione dei pin Colore del conduttore
Colore luce: bianco / cicalino Bianco 1 Colore luce: bianco / cicalino Bianco
Colore luce: verde Verde 2 n.c. Marrone
Colore luce: giallo/arancione Giallo 3 Colore luce: verde Verde
GND Nero 4 Colore luce: giallo/arancione Giallo
Colore luce: blu Blu 5 GND Grigio
Colore luce: rosso Rosso 6 n.c. Rosa
7 Colore luce: blu Blu
8 Colore luce: rosso Rosso
Temperatura ambiente -10°C … +60°C
Grado di protezione IP66
Omologazioni c CSA us
1
2
3
PAL_A7-V1-BZ_de_en_fr_it_es_pt_zh_50138280-02.book Seite 14 Donnerstag, 22. August 2019 11:00 11

PT
15
Sons de alarme
AVISO
Desligar a corrente para evitar um choque elétrico durante a instalação ou o
trabalho de manutenção. Verifique a tensão. Utilize apenas módulos e
lâmpadas incandescentes que utilizem a mesma tensão.
Posição
dos comu-
tadores NÍVEL 1 S1 Tipo de som Frequência
Hz Pictograma Volume dB
SOM 01 Contínuo 970 97
SOM 02 Alternado 970 97
SOM 03 Alternado 1000 100
SOM 04 Alternado 970 98
SOM 05 Contínuo 834 - 2143 95
SOM 06 Contínuo 1100 - 2000 95
SOM 07 Contínuo 724 & 1536 97
SOM 08 Alternado 796 - 2565 102
ON
OFF
Alarme Single SoundAlarme Multi Sound
