Default Settings
IP Address
192.168.1.1
User Name
admin
Password
admin
AP Mode
Enable
Wireless SSID
LevelOne
This Quick Installation Guide only describes the most basic
situations and settings. All detailed information is described in the
user manual.

3
Package Contents
WAP-6110
Power Adapter
RJ-45 Cable
CD-ROM with Manual and QIG
Quick Installation Guide
Antenna x2 (for detachable only)
If any of the above items are missing, please contact your retailer
or distributor.
(Figure 1)
Connector
Description
ANTENNA
2 detachable ANTENNA
ON/OFF SWITCH
Power on / off the device
POWER
Connects to the supplied power adaptor
LAN
Connects the device via LAN Ethernet
WPS
Press this button for at least 3 full seconds and the WPS
LED will flash to start WPS.
Now go to the wireless adapter or device and press its WPS
button. Make sure to press the button within 120 seconds (2
minutes) after pressing the AP's WPS button.

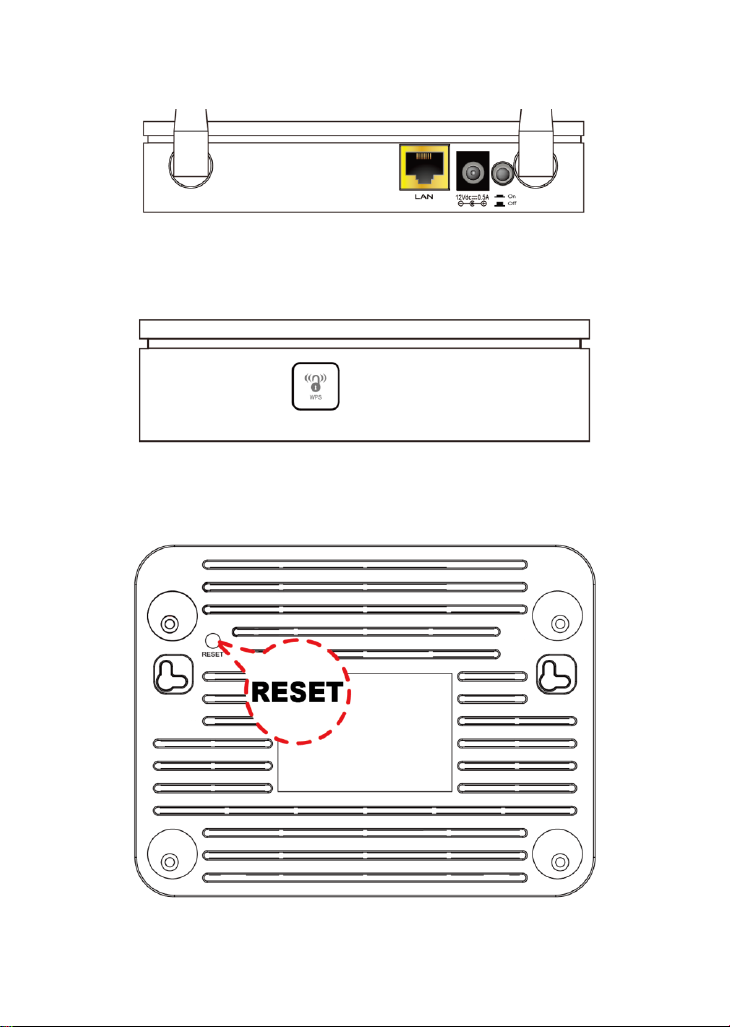

RESET
Reset button. RESET the 802.11n WLAN AP to its default
settings.
Press this button for at least 6 full seconds to RESET device
to its default settings.

4
WPS Button
RESET button

5
Other LED indicator:
Power indicator
Wireless Active indicator
WPS Active indicator
Ethernet Active indicator
Label
Color
On
Flash
Off
Green
Ready
Waiting for device
ready
Power Off
Green
WLAN Ready
Transmit / Receive
Data
WLAN Off
Green
N/A
Start WPS pairing
within 2 minutes
WPS Idle
Green
Ethernet Connected
Transmit / Receive
Data
Ethernet
Disconnected
Using PoE (Power over Ethernet)

6
(Figure 2)
(Figure 3)

7
(Figure 4)
(Figure 5)

8
Installation (Figure 1)
1. Please connect the WAP-6110 to the RJ-45 Ethernet Port of
your PC. Then Power-On the WAP-6110.
2. Installation is now completed. You can now begin to
configure the device.
Check Your Network Settings to login web UI (Figure 2)

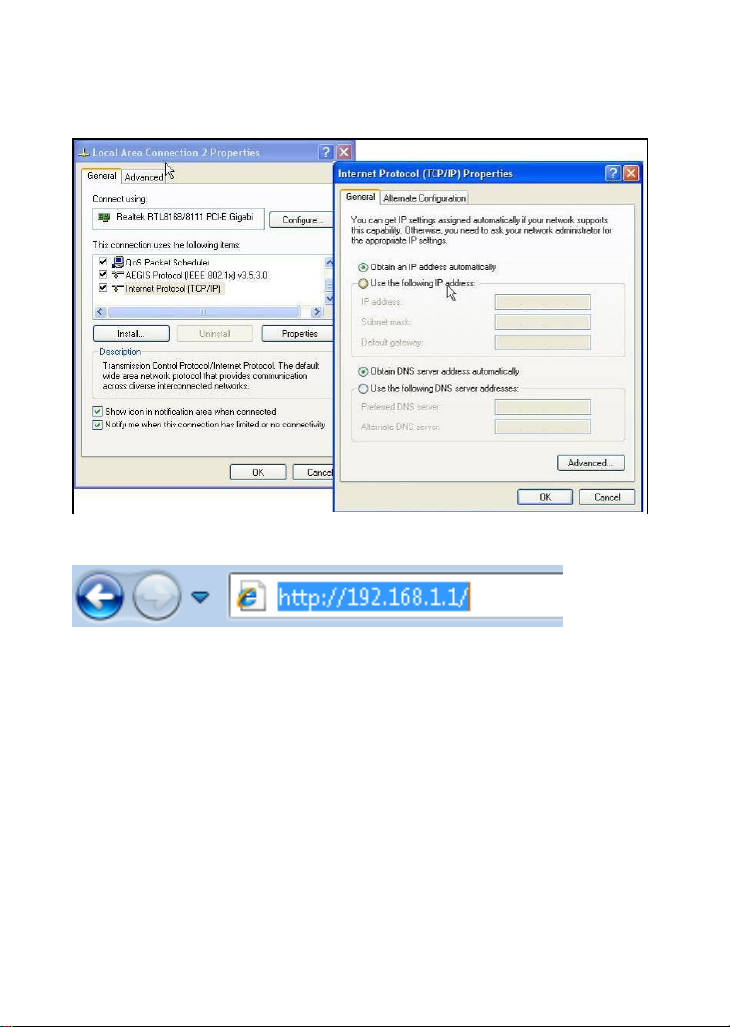

1. Please make sure your PC can get IP address automatically,
so the router can communicate with your PC during
configuration.
Select “Control Panel” > “Network Connections”.
Right click the “Local Area Connection” and choose
“Properties”.
Select the TCP/IP protocol for your network card.
Click on the Properties button. You should then see the
following screen and make sure you have selected “Obtain
IP address automatically”
Configuration
1. Start your WEB browser (Internet Explorer recommended).
In the Address box, enter the following:
http://192.168.1.1 (Figure 3)

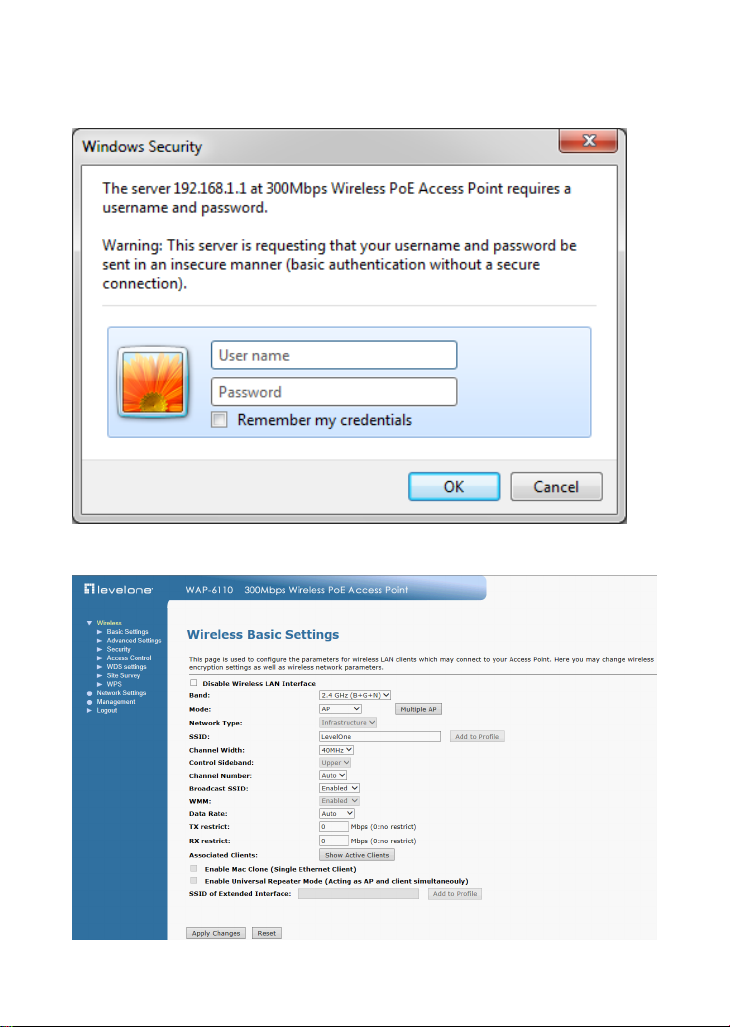

2. When prompted, use the following User Name and password.
User Name and Password: admin (Figure 4)
3. The first time you connect to the WAP-6110, you should run
the Setup Wireless to configure the Internet Connection.
(Figure 5)
English

9
Installation (Figure 1)
