LG PMNFP14A0 User manual

www.lg.com
PI485
PMNFP14A0 / PMNFP14A1
Please read this installation manual completely before installing the product.
Installation work must be performed in accordance with the national wiring
standards by authorized personnel only.
Please retain this installation manual for future reference after reading it
thoroughly.
INSTALLATION MANUAL
AIR
CONDITIONER
P/NO : MFL57868521
ENGLISH ITALIANO ESPAÑOL FRANÇAIS DEUTSCH
ΕΛΛΗΝΙΚΆ
PORTUGUESE
DUTCH CHINESE

2485 Gateway(M)
PI 485 INSTALLATION MANUAL
TABLE OF CONTENTS
nSafety Precautions.........................................................3~4
nPart Description .................................................................5
nAccessory Parts .................................................................6
nInstallation Guide ...........................................................7~9
nInstallation Steps........................................................................................7
nDIP Switch Configuration...........................................................................8
nAdvanced Lock Control Type ....................................................................9

Safety Precautions
Installation Manual 3
ENGLISH
Don't touch with the
hands while the power is
on
• There is risk of fire or electric
shock.
Use standard
parts(connector).
• Do not disassemble or repair
the product. There is risk of fire
or electric shock.
For electrical work, contact
the dealer, seller, a qualified
electrician, or an Authorized
Service Center.
• Do not disassemble or repair
the product. There is risk of fire
or electric shock.
nInstallation
Safety Precautions
To prevent injury to the user or other people and property damage, the following instructions
must be followed.
nIncorrect operation due to ignoring instruction will cause harm or damage. The seriousness is
classified by the following indications.
nMeanings of symbols used in this manual are as shown below.
WARNING
CAUTION
This symbol indicates the possibility of death or serious injury.
This symbol indicates the possibility of injury or damage.
Be sure not to do.
Be sure to follow the instruction.
WARNING

Safety Precautions
4485 Gateway(M)
When the product is soaked (flooded or
submerged), contact an Authorized Service
Center.
• There is risk of fire or electric shock.
Be cautious that water could not enter the
product.
• There is risk of fire, electric shock, or product
damage.
nOperation
Use the correctly rated
breaker or fuse.
• There is risk of fire or electric
shock.
Do not install, remove, or re-
install the unit by yourself
(customer).
• There is risk of fire, electric
shock, explosion, or injury.
For installation, always
contact the dealer or an
Authorized Service Center.
• There is risk of fire, electric
shock, explosion, or injury.

Part Description
Installation Manual 5
ENGLISH
Part Description
PMNFP14A0 / PMNFP14A1
PI485 GATEWAY(M)
LED01G, 02G, 03G: Communication Status LED
LED1:RS-485 Status LED
CN_PWR: 220V~ Connector
+10V: DC 10 V Terminal
GND: Ground
BUS_A: *RS-485 (+) Terminal (Refer to note)
BUS_B: RS-485 (-) Terminal
DIP Switch: Product Selection (Refer to theDIP Switch Configuration)
CN_OUT: Outdoor Unit Connector
Reset Switch: PI485(M) Reset
ON
1234 5678
1
2
3
4
5
6
7
8
9
10
]The location of parts might be different in case of PMNFP14A1.
PMNFP14A0 : For connecting 1 ~ 16 Indoor Units
PMNFP14A1 : For connecting 1 ~ 64 Indoor Units
* Note : RS-485 is one of the international interface standards for serial communication.

Acceassory Parts
6485 Gateway(M)
Acceassory Parts
PI485 : PMNFP14A0(1EA)
or PMNFP14A1(1EA) BRACKET (1EA)
Multi-V
Multi-V Multi
WIRE ASSY 1(1EA)
SCREW (4EA)
WIRE ASSY 2(1EA) WIRE ASSY 3(1EA)
ON
12345678
Others : Tie Wrap (3 EA) - Cable Tie
Clamp (1 EA)

Installation Guide
Installation Manual 7
Installation Steps
1. Connect CN_OUT with Outdoor Unit by the cable (provided)
2. Connect RS-485 BUS_A(+) and BUS_(B)(-) with other network products (ex.
Central Controller , I-Gateway.....)
3. In case of using Simple Central Controller, connect VCC(+10V) and GND.
No need to connect otherwise.
4. Select DIP Switch Configuration(Refer page 8)
5. Connect CN_PWR with Outdoor PCB Power connector
6. After Power is ON, check the Communication LED
- LED1G(Red)
• Normal : LED blinks as many as the number of Connected Indoor units, and then
turns OFF.
This process is repeated after every 3 minutes
• Error : Check the Indoor Unit's address & wiring connections
- LED2G(Yellow), LED3G(Orange)
• Normal : LED blinks continuously
• Error : Check the DIP Switch setting & wiring connections
7. Check RS-485 Communication Status LED:
• Normal : LED blinks when PI485 receives data from central controller.
• Error : Check the wiring connections
8. Finally if all of the above steps are OK, then tie the cables by tie wraps & clamp
Installation Guide
9
8
3
2
1
6
7
4
5
ENGLISH

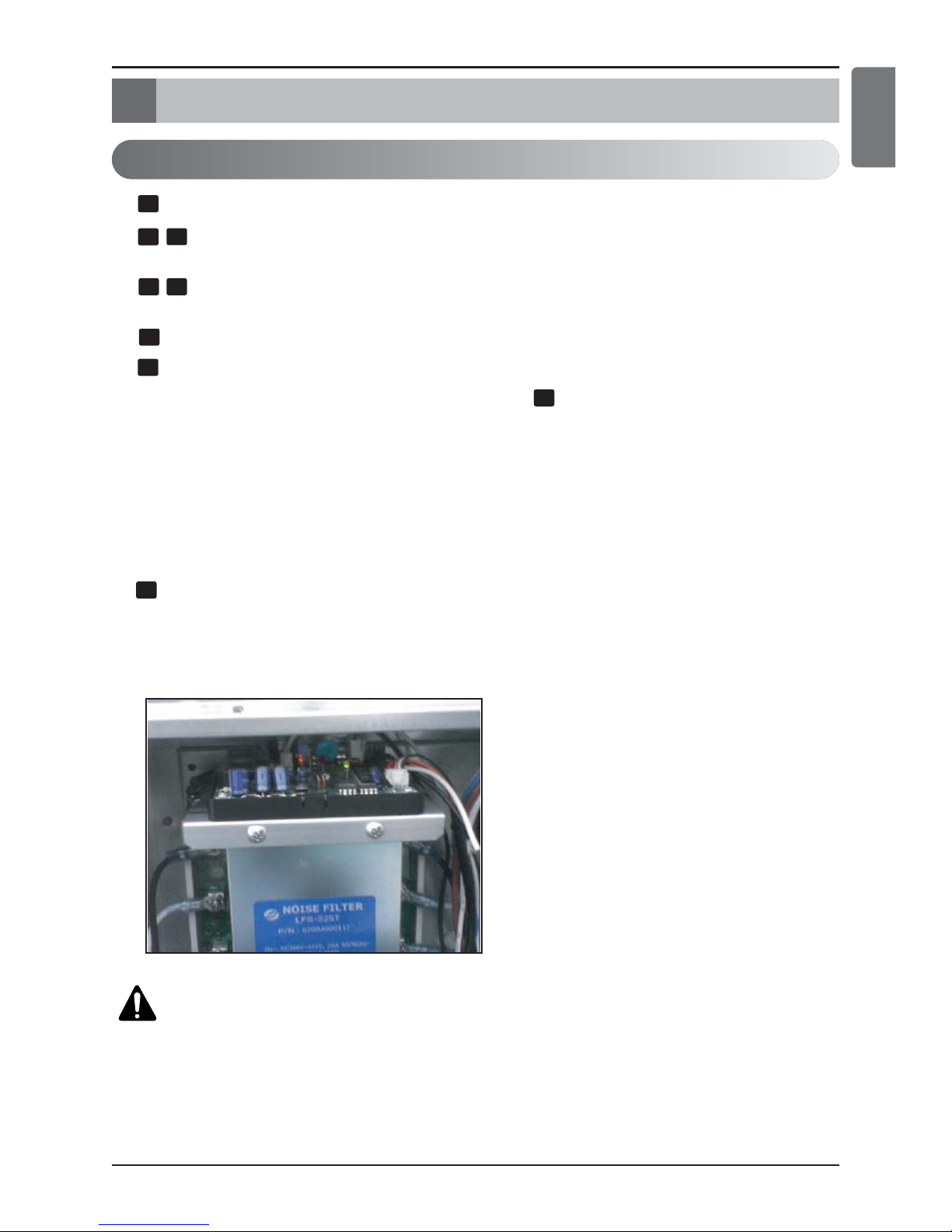

* Example about Multi V plus
CAUTION:
Install the PI485 on the Noise Filter in Multi V plus.
Install the PI485 after checking the hole for screw.

Installation Guide
8485 Gateway(M)
ON
12345678
Select Air
Conditioer Type
Select Network Type
Select Advanced Control Type
ON
12345678
ON
12345678
12345678
ON
12345678
ON
12345678
ON
12345678
ON

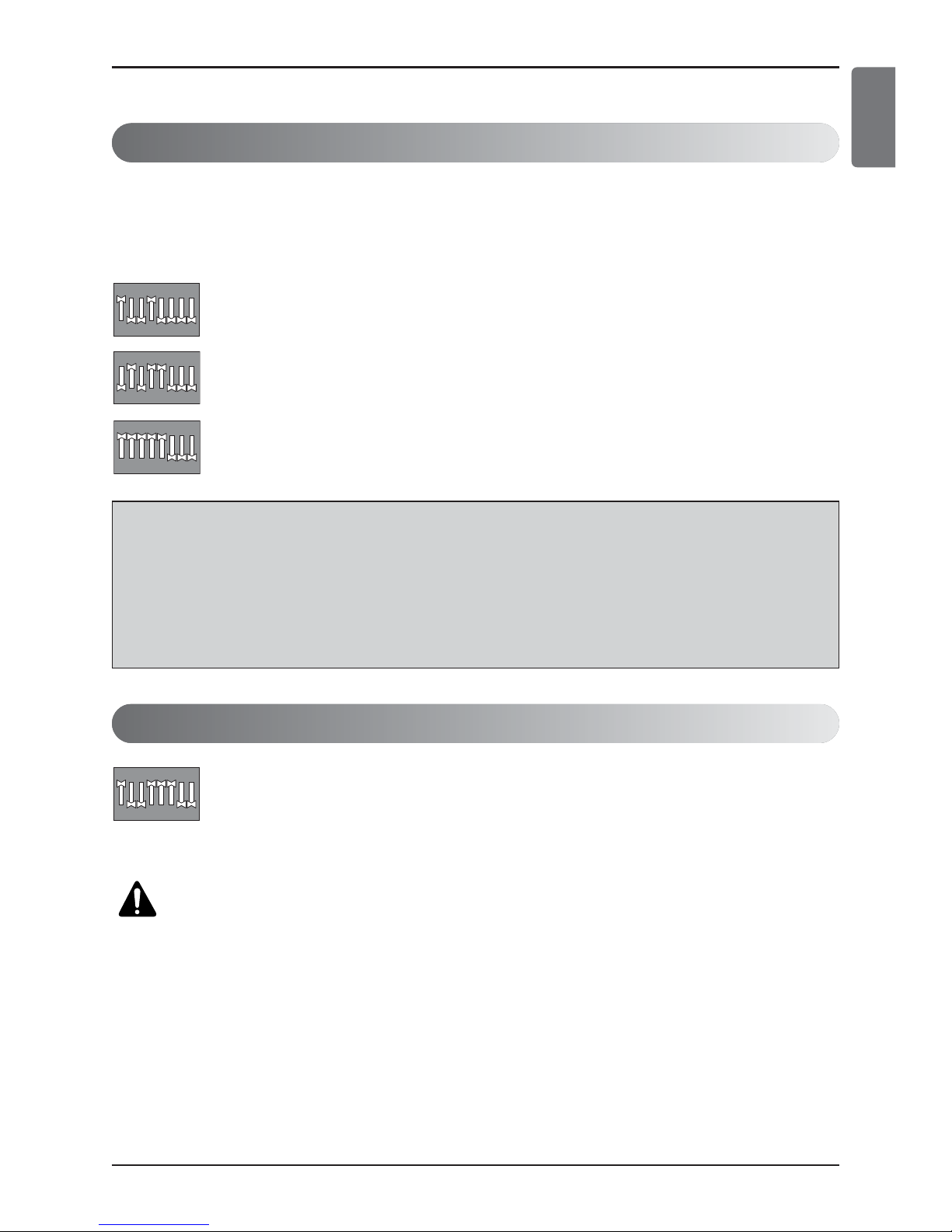

DIP Switch Configuration
* LGAP : LG Air conditioner Protocol
‘1 ON, All others OFF: Multi V products(Except CRUN products) or
Multi(Non-Inverter) Product applied Common PCB(Refer to NOTE) or
Multi(Inverter) Product + Central Controller(All types) - Without LGAP
‘1 and 4 ON, All others OFF: Multi V products(Except CRUN products) or
Multi(Non-Inverter) Product applied Common PCB or Multi(Inverter) Product +
Central Controller(All types) - Using LGAP
‘2 ON, All others OFF: Multi(Non-Inverter) Product
+ Centroller(All types) - Without LGAP
‘2 and 4 ON, All others OFF: Multi Non-Inverter Product
+ Central Controller(All Types) - Using LGAP
‘1,2,3,4 ON : Multi V CRUN Product
+ Central Controller(All types) - Using LGAP
Multi V & Multi(LGAP applied) products Configuration Methods
CAUTION:
The wrong setting of air-conditioner switch could cause malfunctioning.
Switch setting must be done carefully.
Push the Reset button after changing the Dip switch.
NOTE: Multi(Non-Inverter) Product applied Common PCB
PCB P/NO. : 6871A20917*
P/NO. : 6871A20918*
P/NO. : 6871A20910*
* Please refer the corresponding Central Controller installation manual if you want to know whether
your Central Controller is compatible with LGAP or not.

Installation Guide
Installation Manual 9
ENGLISH

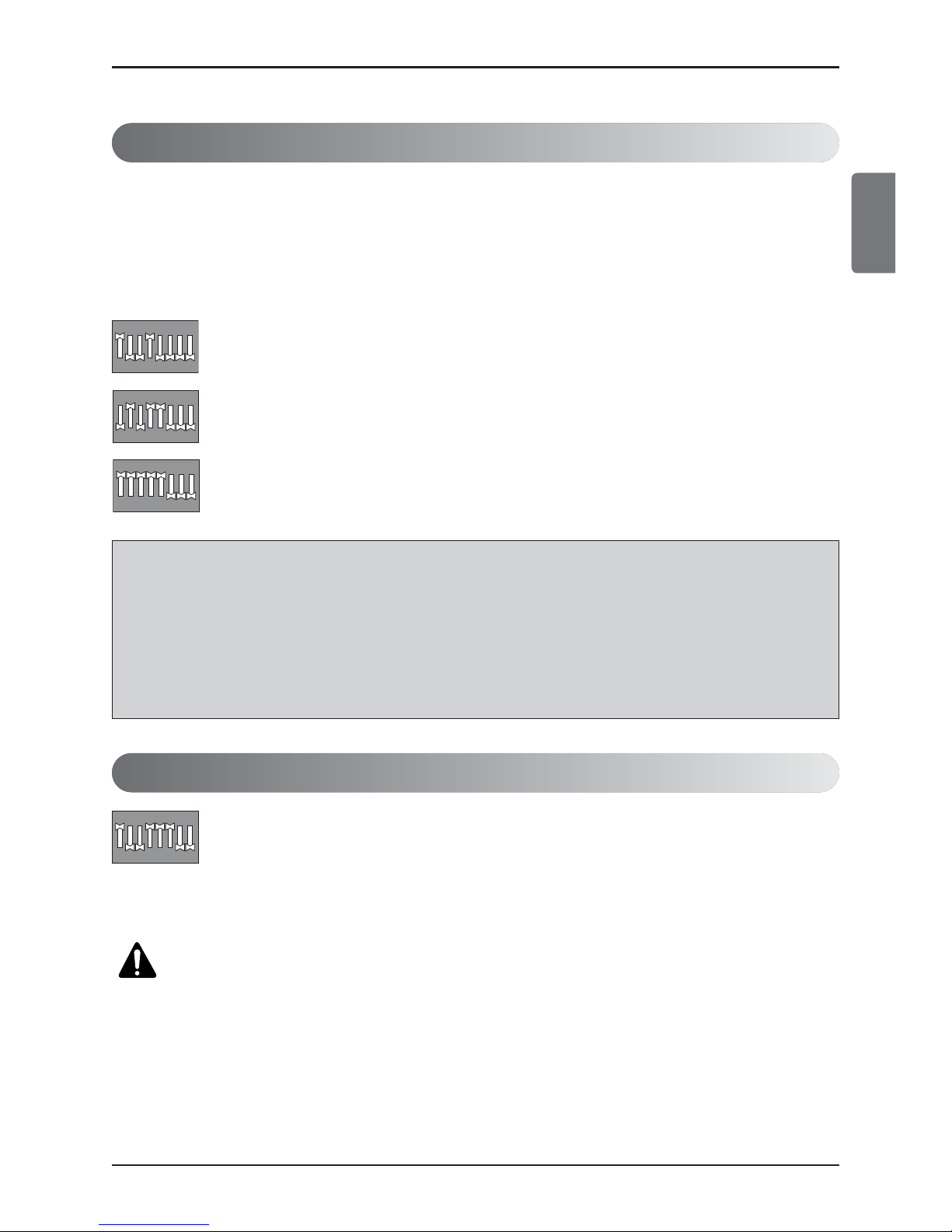

Advanced Lock Control Type
ON
1234 5678
1234 5678
ON
1234 5678
ON
‘1, 4 and 5 ON, All others OFF :
MultiV Products (Except CRUN products) or MPS Inverter Product
+ Central Controller (All types) - Using LGAP
‘2, 4 and 5 ON, All others OFF :
Multi Standard Product + Central Controller (All types) - Using LGAP
‘1, 2, 3, 4and 5 ON, All others OFF :
MultiV CRUN Product + Central Controller (All types) - Using LGAP
Advanced Capacity Control Type
ON
1234 5678
‘1, 4, 5 and 6 ON, All others OFF :
Single & Multi Product(Only Pressure Control type) + PUDCA0
- To use the advanced lock function (Run Mode lock, Fan Speed lock,
Temperature Lock, and Temperature Range lock; adjustable only within certain boundary)
by central controller, Set up the fifth dip switch according to the type of outdoor product.
- In case of advanced lock function, it can use only the central controller applied to LGAP.
CAUTION:
The wrong setting of air-conditioner switch could cause malfunctioning.
Switch setting must be done carefully.
After setting the dip switch, PI485 must be reset
NOTE : The advanced lock setting
Some products do not support advanced lock function.
In this case, The fifth dip switch on PI485 must be on.
In case of product applied to advanced function, it can process the advanced lock function without fifth dip
switch ON.
If all units support advanced lock function,
It is recommended that the fifth dip switch be off, so that advanced lock function is processed faster.

10 485 Gateway(M)
