Lifewave Bst User manual

LifeWave BST

User Manual

For Hospital, Clinic and Home Care

www.life-wave.com

010101010110001110011010101011100010101011100001010110101010110101

Introdução

Indicações de Uso

Descrição Geral do Dispositivo

Contra-indicações

Efeitos Colaterais

Avisos

Precauções

Antes de Começar

Sessão de Tratamento

Fim da Sessão de Tratamento

Limpeza e Desinfecção

Armazenamento e Meio Ambiente

Manutenção e Peças de Reposição

Solução de Problemas

Especificações Técnicas

Definição dos Símbolos

Garantia

Copyright

Parâmetros EMC (Compatibilidade Eletro-Magnética)

Índice de Conteúdo

67

68

69

70

71

73

74

75

76

77

78

79

80

146

66

010101010110001110011010101011100010101011100001010110101010110101

LifeWave BST-Bioelectrical Signal Therapy™ (Terapia por Sinais

Bioelétricos), de propriedade da LiveWave, é um dispositivo para o

tratamento de úlceras crônicas. O dispositivo emite um sinal elétri-

co específico através do tecido cutâneo para estimular o processo

natural de cicatrização da ferida no corpo humano.

Este sinal foi identificado em pessoas durante o processo natu-

ral de cicatrização de úlceras crônicas, estando associado com

a ação dos nervos durante o processo de cicatrização. A trans-

missão deste sinal em úlceras crônicas cria um campo elétrico

semelhante ao do processo “normal” de cicatrização de feridas.

O sinal BST é aplicado à úlcera por um único canal Bioelétrico

através de um par de eletrodos de superfície (“eletrodos BST”) que

estão ligados à pele saudável ao redor da ferida. O uso de cada

par de eletrodos é feito de acordo com a indicação do fabricante

situada na embalagem dos eletrodos. LifeWave BST é um disposi-

tivo médico de fácil operação.

LifeWave BST é indicado para o tratamento de úlceras crônicas,

ou seja, ferimentos com dificuldade para cicatrização.

LifeWave BST está composto pelos seguintes componentes:

1. O dispositivo BST (gerador Bioelétrico): um sistema com-

putadorizado baseado em software especialmente projetado que

gera o sinal de tratamento.

2. Eletrodos LifeWave BST: Um par de eletrodos descartáveis

que emite a corrente Bioelétrica para a pele ao redor da ferida. A

duração do uso dos eletrodos está indicada na embalagem dos

mesmos.

Introdução

Indicações de Uso

Descrição Geral do Dispositivo

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

010101010110001110011010101011100010101011100001010110101010110101

você tem menos de 18 anos.

Você tem um marca-passo ativo no peito ou região epigástrica, ou

seja, abdômen médio ou superior.

Se você estiver grávida ou amamentando.

Você está sendo tratado com produtos contendo íons de metal para a feri-

da, como curativos com prata, alumínio ou que conduzam eletricidade.

Há presença de tecido canceroso a menos de 10 cm de sua ferida.

Você foi diagnosticado com epilepsia ou sofre de outra condição neu-

ro-excitativa (relacionada com o sistema nervoso).

Não use LifeWave BST se:

Além do efeito terapêutico do LifeWave BST, o uso deste sistema

pode apresentar alguns efeitos colaterais durante o tratamento.

Reações alérgicas, prurido leve, bolhas na pele, formigamento,

inchaço, vermelhidão constante ou desconforto em áreas onde os

eletrodos foram colocados, requerem atenção médica.

Se qualquer uma destas reações ou efeitos colaterais ocorrerem,

favor entrar em contato com seu médico imediatamente.

Se há presença de tecido de granulação excessivo (hipergranu-

lação), pare o tratamento imediatamente.

Não use LifeWave BST se houver a presença de material metálico

(placa(s), parafuso(s), fio(s) metálico(s)) em proximidade direta de

sua ferida.

Contra-indicações

Efeitos Colaterais

68

010101010110001110011010101011100010101011100001010110101010110101

Evite telefones celulares ou qualquer outro aparelho de comuni-

cação quando operar o LifeWave BST.

Não opere o LifeWave BST perto de equipamento de ondas curtas

ou microondas (mesmo que seja de terapia).

Não conecte o LifeWave BST simultaneamente com outro equipa-

mento de alta freqüência em você mesmo.

Não abra o dispositivo BST. Há perigo de choque elétrico.

Não use o LifeWave BST se há sinais visíveis de danos ao cabo de

conexão, eletrodos ou o dispositivo BST.

Não exponha o LifeWave BST à água.

Você não pode usar cabos ou eletrodos de outro fabricante.

Não aplique os eletrodos LifeWave BST diretamente no ferimento

ou em seus bordos, veja parágrafo “Conexão dos Eletrodos”.

Não ligue os eletrodos LifeWave BST um ao outro.

Não dobre os eletrodos LifeWave BST.

Posicione todos os cabos com cuidado para que não se en-

rosquem.

Assegure-se de não estar deitado ou sentado sobre algum compo-

nente LifeWave BST durante o tratamento.

Opere o LifeWave BST de acordo com as condições especificadas

na seção Parâmetros EMC deste manual.

Não esterilize nenhuma parte dos eletrodos LifeWave BST, cabo

conector LifeWave BST ou dispositivo BST: poderá haver dano ou

destruição.

Faça todas suas chamadas de serviço ao seu médico ou distribuidor.

Avisos

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

010101010110001110011010101011100010101011100001010110101010110101

Os eletrodos LifeWave BST são descartáveis e são para um único

ferimento. Cada ferimento requer um novo par de eletrodos.

Inspecione o ferimento com freqüência seguindo o procedimento

recomendado pelo seu médico. Entre em contato com seu médico

se houver deterioração ou se você suspeita de piora das condições

da ferida. Se o ferimento parece piorar ou mudar de cor, inclusive

preto, amarelo ou verde, pare de usar o LifeWave BST e consulte

seu médico.

Se o ferimento está com infecção trate-o de acordo com as

instruções de seu médico. Se você tem crescimento exces-

sivo de tecido de cicatrização (hipergranulação), ou se você

tem tendência de criar tecido excessivo de cicatrização na

área do ferimento, consulte seu médico antes de usar o dis-

positivo.

Se você sofre de uma doença cardíaca descompensada, de dis-

túrbios da coagulação (sangramento não controlado), ou se você

tem um implante metálico, consulte seu médico antes de usar o

dispositivo.

Em caso de câncer qualquer sinal de deterioração que ocorrer

mais rapidamente do que o esperado deve ser acompanhado

pelo seu médico.

Assegure-se que o dispositivo BST e os cabos conectores pas-

saram por um processo de limpeza e desinfecção conforme

descrito na seção de limpeza e desinfecção antes de transferí-

lo de um ferimento para outro, se aplicável.

O LifeWave BST deve ser operado de acordo com os parâme-

tros EMC listados nas Tabelas 1, 2, 4 e 6 no final deste ma-

nual.

Precauções

70

010101010110001110011010101011100010101011100001010110101010110101

Favor ler o manual do usuário antes de usar o LifeWave BST.

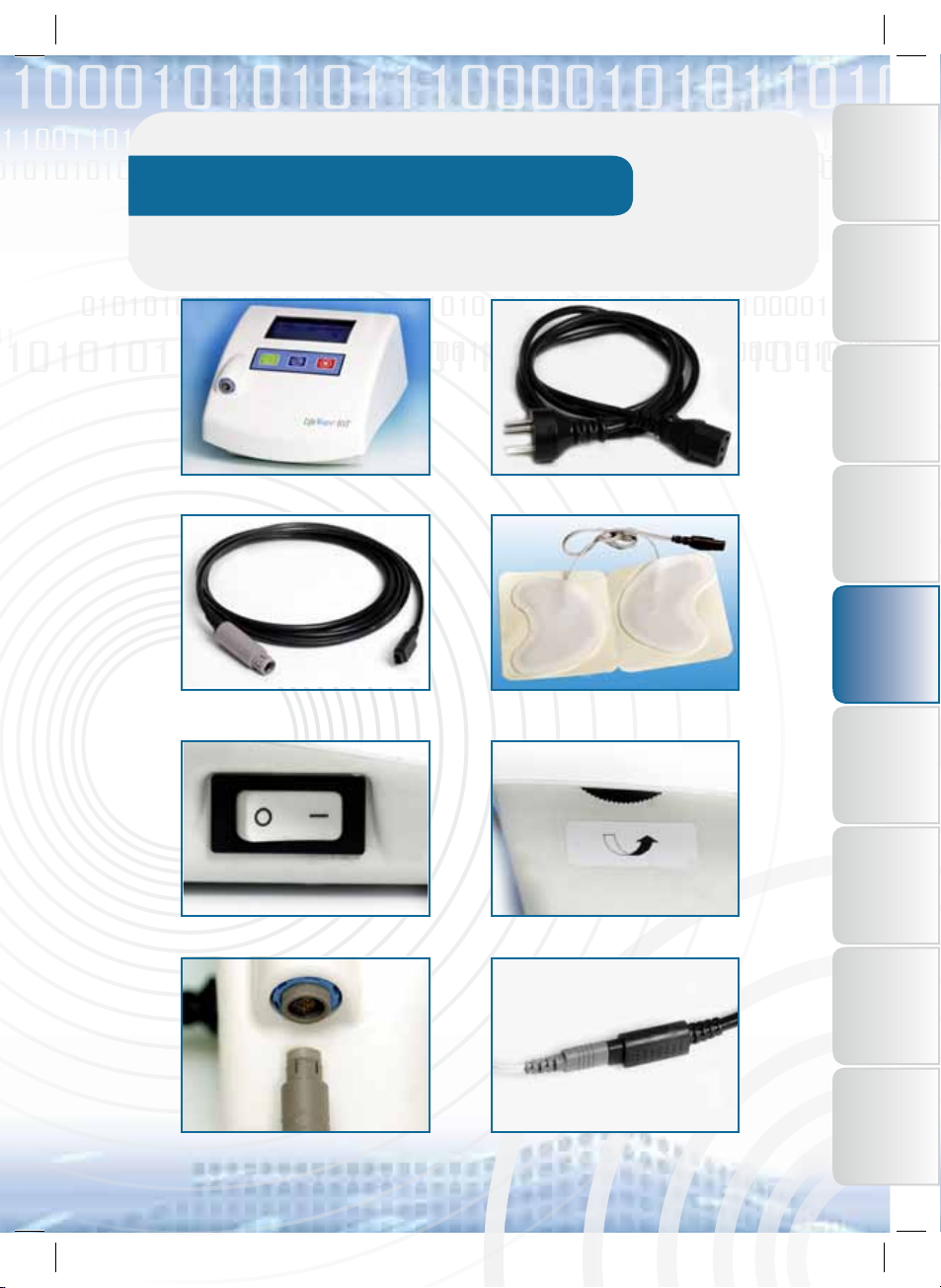

Fig. 1. Dispositivo BST Fig. 2. Cabo de força

Fig. 3. Cabo conector Fig. 4. Eletrodos descartáveis

LifeWave BST e seus condutores

Fig. 5. Comutador de força Fig. 6. Apresentação do botão de

contraste

Fig. 8. Conexão dos condutores dos

eletrodos ao cabo conector

Fig. 7. Conexão do cabo conector ao

dispositivo BST

Antes de Começar

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

010101010110001110011010101011100010101011100001010110101010110101

Cada embalagem LifeWave BST contém o seguinte:

1. Dispositivo BST (Fig. 1)

2. Cabo de força (Fig. 2)

3. Cabo conector (Fig. 3)

4. Eletrodos descartáveis LifeWave BST e seus condutores (Fig. 4)

Favor verificar se todos os componentes estão disponíveis antes de iniciar o

tratamento.

Conteúdo

Conexão da Força

Conexão dos Eletrodos

1. Coloque o dispositivo BST (Fig. 1) sobre uma superfície plana e

limpa e conecte o cabo de força (Fig. 2) ao dispositivo BST.

2. Coloque o cabo de força (Fig. 2) na tomada e ligue o dispositivo BST

usando o comutador de força (Fig. 5).

3. A logomarca do LifeWave BST aparece na tela, indicando que

o sistema está pronto.

Se o temporizador (timer) de um tratamento prévio aparece, desligue o dis-

positivo com o comutador de força (Fig. 5) e ligue novamente para fazer a

rechecagem (reset).

Nota:

Para ajustar o contraste da apresentação, gire o botão (Fig. 6) localizado no lado

direito do dispositivo BST.

Limpe e seque a pele em redor da ferida de acordo com as instruções de seu

médico. A limpeza é necessária para assegurar que a pele está livre de qualquer

sujidade e que está suficientemente seca para permitir a anexação dos eletrodos.

2. Abra o pacote de eletrodos.

3. Separe e remova o invólucro externo dos eletrodos para expor a su-

perfície adesiva dos eletrodos e tente não tocar nesta superfície para

não perder o poder adesivo.

4. Coloque os eletrodos firmemente em lados opostos do ferimento.

Cada lado côncavo dos eletrodos devem estar entre 1,5 e 2 cm da

borda do ferimento.

5. Conecte o condutor do eletrodo ao cabo conector (Fig. 8).

1. Conecte o cabo conector (Fig. 3) ao dispositivo BST (Fig. 7).

72

010101010110001110011010101011100010101011100001010110101010110101

A duração de uma sessão programada de tratamento é de 30 minutos,

duas ou três sessões por dia por lesão. Seu médico poderá instruir

você a ter sessões adicionais por cada ferimento. Cada sessão não

deve ultrapassar 30 minutos, com um mínimo de 5 horas entre as ses-

sões de um mesmo ferimento.

Nota Importante: Para chegar aos melhores resultados é importante

seguir as orientações e o regime de tratamento conforme instruído pelo

seu médico.

Assegure-se que os eletrodos estão firmemente aderidos à pele em

redor do ferimento durante todo o tratamento.

1. Pressione o botão verde “START” (INICIAR) (botão da esquerda)

2. Verifique que as duas marcas ( ) aparecem indicando que o Life-

Wave BST está perfeitamente conectado e pronto para uso.

3. Pressione o botão verde “START” (INICIAR) (botão da esquerda) no-

vamente. Um temporizador (timer) de 30 minutos aparecerá e a conta-

gem será iniciada.

4. Após 30 minutos o sinal bioelétrico é suspenso de forma automática,

e um sinal sonoro (bip) será ouvido, indicando o fim da sessão.

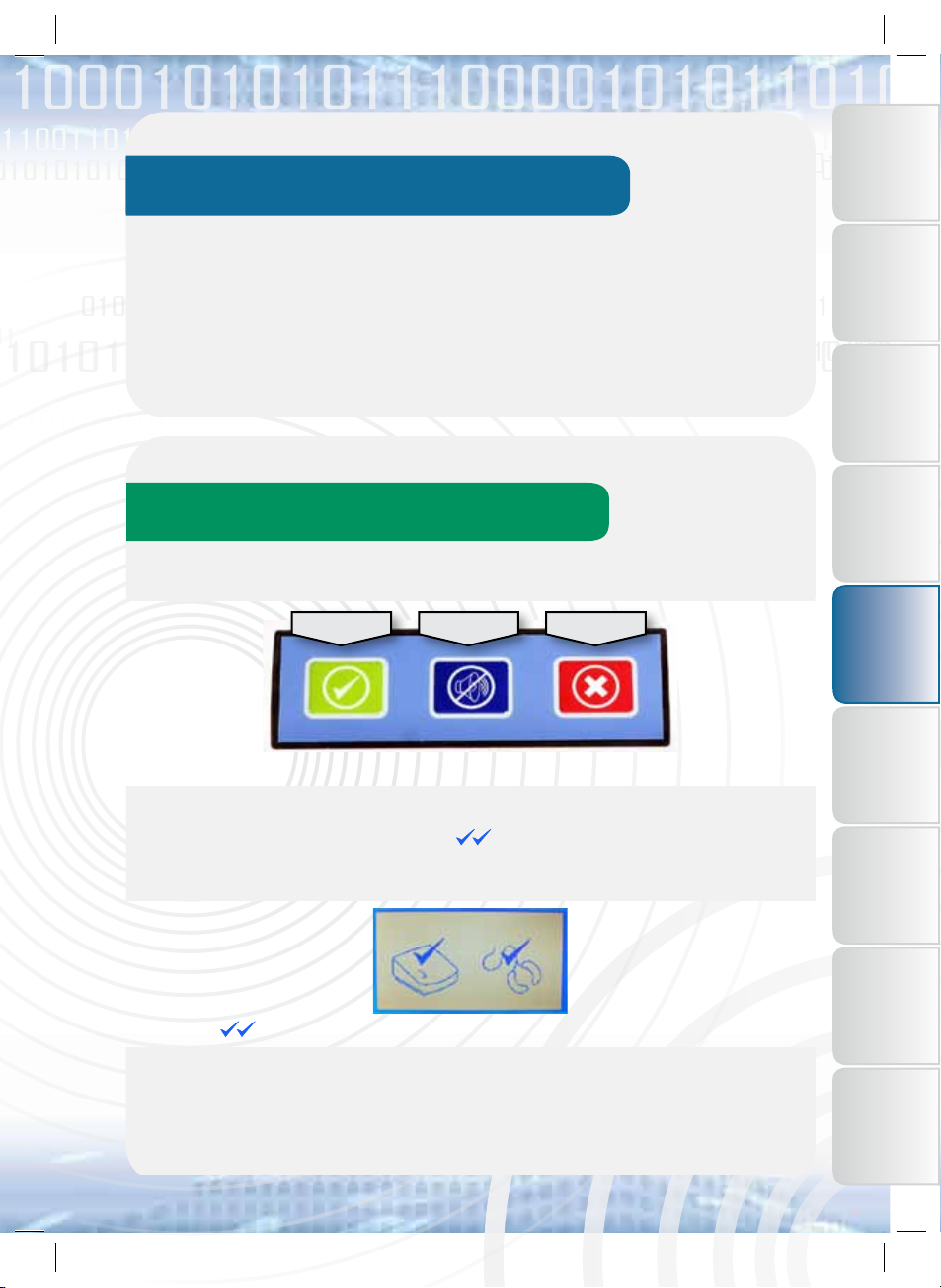

Botões de operação do BST

ÁUDIOINICIAR PARAR

Inicie o Tratamento

indica que o LifeWave BST está pronto para o uso

Sessão de Tratamento

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

010101010110001110011010101011100010101011100001010110101010110101

1. Assim que a sessão de tratamento acabar desligue o comutador

de força do dispositivo BST.

2. Desconecte os condutores dos eletrodos do cabo conector. Con-

serve os eletrodos na sua pele.

3. Se esta for a última vez que você está usando este par de eletro-

dos (a duração dos eletrodos está marcada nas etiquetas destes)

remova-os pelas suas bordas e retire com cuidado para longe da

pele na direção da ferida. Não puxe pelo condutor do eletrodo para

removê-lo.

Se o botão azul AUDIO (botão do meio) é pressionado será ouvido

um bip a cada 10 segundos durante o tempo de tratamento, indi-

cando que o LifeWave está operando de forma adequada.

Se o dispositivo identifica um problema, por exemplo, a desco-

nexão dos eletrodos, um bip será ouvido cada 2 segundos. Neste

caso, verifique se os cabos estão conectados adequadamente e

que os eletrodos estão devidamente aderidos à pele.

Para desligar o sinal de alarme no final da sessão pressione o

botão azul AUDIO (botão do meio). Quando o som está desliga-

do você receberá apenas notificação visual quando o tratamento

acabar.

Para pausar uma sessão em qualquer hora pressione o botão ver-

melho “STOP” (PARAR) (botão da direita) uma vez. Pressione o

botão verde “START” (INICIAR) (botão da esquerda) para continu-

ar a sessão do ponto em que você fez a pausa.

Para encerrar uma sessão em qualquer hora, pressione o botão

vermelho “STOP” (PARAR) (botão da direita) duas vezes.

Sessão de Tratamento – Notas

Fim da Sessão de Tratamento

74

010101010110001110011010101011100010101011100001010110101010110101

Limpe e desinfete o dispositivo BST e os cabos antes de iniciar o

uso e no final do período de tratamento.

Se você tem mais de um ferimento que deve ser tratado com o

BST, limpe e desinfete o dispositivo entre as sessões para uso em

diferentes ferimentos. Use o seguinte procedimento para limpar e

desinfetar o dispositivo BST e os cabos:

1. Desligue o dispositivo BST usando o comutador de força (Fig. 5).

2. Desconecte o cabo de força (Fig. 2) da tomada e do dispositivo BST.

3. Desconecte o condutor dos eletrodos do cabo conector (Fig. 7).

Se esta for a última sessão de tratamento com estes eletrodos (a

duração dos eletrodos está marcada nas etiquetas destes), jogue-

os fora, bem como os seus condutores.

4. Use um pano úmido, macio e sem fibras, umedecido com água

limpa para remover sujeira e fragmentos da superfície do disposi-

tivo BST e dos cabos. Não use solventes plásticos (orgânicos) e

nem materiais abrasivos. Cuide para não deixar água entrar no dis-

positivo BST.

5. Seque com outro pano macio.

6. Limpe todas as superfícies do dispositivo BST e dos cabos com

um tecido sem fibras umedecido com álcool etílico à 70%, ou com

material comercial desinfetante disponível.

7. Seque com outro tecido seco sem fibras.

Limpeza e Desinfecção

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

010101010110001110011010101011100010101011100001010110101010110101

Se seu dispositivo BST requer reparos ou peças de reposição,

favor entrar em contato com seu médico ou distribuidor.

Armazene o LifeWave BST em local seco em temperatura ambi-

ente.

Condições Ambientais Permitidas

Alcance de temperatura de

operação

5°C a 40°C (41°F a 104°F)

Alcance de temperatura de

armazenamento

-10°C a 50°C (50°F a 122°F)

Umidade de operação 5% a máx. 95% de umidade relativa (não

condensada)

Umidade de armazenamento 30% máx. 85% UR (não condensada)

Manutenção e Peças de Reposição

Armazenamento e Meio Ambiente

76

010101010110001110011010101011100010101011100001010110101010110101

A tabela seguinte apresenta possíveis falhas e as medidas que de-

vem ser tomadas em resposta.

Você notou Causa possível Medidas a tomar

A tela não mostra

nada depois de ligar o

LifeWave BST

1. Não há força para o

LifeWave BST.

2. O botão de contraste

está na posição MIN ou

MAX.

1. Verifique as conexões

do cabo de força (toma-

da, dispositivo BST) e/

ou certifique-se que o

comutador de força está

em ligado.

2. Gire o botão de con-

traste da apresentação

para mudar o contraste

da apresentação

O temporizador (timer)

parou no meio de uma

sessão

(o ícone aparece)

O botão vermelho

“STOP” (PARAR) (botão

da direita) foi pressiona-

do por engano

Pressione o botão verde

“START” (INICIAR) (botão

da esquerda) novamente

e note que a contagem

de tempo continua de

onde parou.

O timer parou no meio

de uma sessão

(o ícone aparece)

O circuito elétrico entre

o dispositivo BST e os

eletrodos foi cortado

1. Certifique-se que os

eletrodos estão firme-

mente aderidos à sua

pele. Se o problema

persistir

...

2. Certifique-se que

o cabo conector está

firmemente conectado

com os condutores

dos eletrodos e com o

dispositivo BST. Se o

problemas persistir

...

3.Contate seu médico ou

distribuidor.

Solução de Problemas

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

010101010110001110011010101011100010101011100001010110101010110101

LifeWave BST

Eletrodos

Características Físicas

Altura 130mm (5.11")

Comprimento 256mm (10.07")

Largura 220mm (8.66")

Peso 1850 g

Classificação Segurança

Classe II Tipo BF EN60601-1 IEC

60601-1:90+A1(93)+A2(95)

CSA C22.2 No. 60 1.1

Características Físicas

L x C em cm (pol) 7.5cm x 4.5cm (2.96” x 1.72”)

Comprimento do cabo em cm (pol) 66cm (26”)

Característica Elétricas

Máxima corrente de saída 6.5 mA r.m.s. (on 500 Ohm)

O total de saída proporciona DC zero

líquida

Fonte de força 120V, 60Hz, 0.2A ou 230V,50Hz, 0.1A

dependendo do modelo

Forma da onda de saída Forma de onda bifásica simétrica com-

posta de:

1) Um pulso retangular – taxa de 4pps,

largura de pulso 4ms, com espaça-

mento de:

2) Um sinal estocástico (aleatório),

espectro de saída de 0 a 3000 Hz. A

80% da força de 0 a 1300 Hz.

Especificações Técnicas

78

010101010110001110011010101011100010101011100001010110101010110101

Símbolo Descrição

Equipamento Classe II

Cuidado, consulte documentação acompanhante

Equipamento tipo BF aplicado (de acordo com EN/IEC

60601-1)

Marcas CE de acordo com a diretiva de Dispositivos

Médicos 93/42/EEC

Marcas CSA de acordo com a Associação Canadense de

Padrões – CSA/C22.2 no. 601

Data de fabricação

Fabricante

Número de série

Representante autorizado no Brasil (em Portugal)

Símbolo de conformidade de Disposição de Equipamen-

to Elétrico e Eletrônico

Não use novemente

Número de catálogo

Limites de temperatura

Número de lote

Use até data

Conserve seco

Definição dos Símbolos

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

010101010110001110011010101011100010101011100001010110101010110101

LifeWave Ltd. (LifeWave), o fabricante do LifeWave BST, garante

o LifeWave BST-Bioelectrical Signal Therapy™ (Terapia de Sinais

Bioelétricos), (“LifeWave BST” ou “o dispositivo”) através de sua

distribuição local contra defeitos de material e trabalho sob con-

dições normais de uso por um período de um ano a contar da data

da compra/início do uso. Em caso de reclamação, favor entrar em

contato com seu distribuidor local, cujos detalhes estão na página

oposta.

de fazer mudanças em seus produtos ou especificações para melho-

rar o desempenho, confiabilidade e/ou manufatura. As informações

fornecidas pela LifeWave Ltd. são tidas como precisas e confiáveis.

Entretanto, a LifeWave Ltd. não assume nenhuma responsabilidade

publicação pode ser reproduzida, transmitida, transcrita, armaze-

nada em sistema de recuperação ou traduzida para qualquer língua

ou linguagem de computador, de qualquer forma ou por qualquer

meios, eletrônicos, mecânicos ou de outra forma, sem o prévio con-

sentimento por escrito da LifeWave Ltd.

Garantia

Copyright

80

010101010110001110011010101011100010101011100001010110101010110101

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

Table 1

Guidance and manufacturer’s declaration – electromagnetic emissions – LifeWave BST

The LifeWave BST is intended for use in the electromagnetic environment specied below; the

customer or the user of the LifeWave BST should assure that it is used in such an environment.

Emissions test Compliance Electromagnetic environment - guidance

RF emissions

CISPR 11 Group 1

The LifeWave BST uses RF energy only for its internal

function. Therefore, its RF emissions are very low and are

not likely to cause any interference in nearby electronic

equipment.

RF emissions

CISPR 11 Class B

The LifeWave BST is suitable for use in all establishments,

including domestic establishments and those directly

connected to the public low-voltage power supply network

that supplies buildings used for domestic purposes.

Harmonic emissions

IEC 61000-3-2 Class A

Voltage uctuations

icker emissions

IEC 61000-3-3

Complies

Table 2

Guidance and manufacturer’s declaration – electromagnetic immunity – LifeWave BST

The LifeWave BST is intended for use in the electromagnetic environment specied below; the

customer or the user of the LifeWave BST should assure that it is used in such an environment.

Immunity

test

IEC 60601

Test level

Compliance

level Electromagnetic environment - guidance

Electrostatic

discharge

(ESD) IEC

61000-4-2

±6 kV

contact

±8 kV air

±6 kV

contact

±8 kV air

Floors should be wood, concrete or ceramic tile.

If oors are covered with synthetic material, the

relative humidity should be at least 30%.

Guidance and manufacturer’s declaration for electromagnetic

compatibility (EMC) for the LifeWave BST according to

EN 60601-1-2:2007

EMC Parameters

146

010101010110001110011010101011100010101011100001010110101010110101

Table 1

Guidance and manufacturer’s declaration – electromagnetic emissions – LifeWave BST

The LifeWave BST is intended for use in the electromagnetic environment specied below; the

customer or the user of the LifeWave BST should assure that it is used in such an environment.

Emissions test Compliance Electromagnetic environment - guidance

RF emissions

CISPR 11 Group 1

The LifeWave BST uses RF energy only for its internal

function. Therefore, its RF emissions are very low and are

not likely to cause any interference in nearby electronic

equipment.

RF emissions

CISPR 11 Class B

The LifeWave BST is suitable for use in all establishments,

including domestic establishments and those directly

connected to the public low-voltage power supply network

that supplies buildings used for domestic purposes.

Harmonic emissions

IEC 61000-3-2 Class A

Voltage uctuations

icker emissions

IEC 61000-3-3

Complies

Table 2

Guidance and manufacturer’s declaration – electromagnetic immunity – LifeWave BST

The LifeWave BST is intended for use in the electromagnetic environment specied below; the

customer or the user of the LifeWave BST should assure that it is used in such an environment.

Immunity

test

IEC 60601

Test level

Compliance

level Electromagnetic environment - guidance

Electrostatic

discharge

(ESD) IEC

61000-4-2

±6 kV

contact

±8 kV air

±6 kV

contact

±8 kV air

Floors should be wood, concrete or ceramic tile.

If oors are covered with synthetic material, the

relative humidity should be at least 30%.

Table 2 (Cont.)

Electrical fast

transient/burst

IEC 61000-4-4

±2 kV for power

supply lines

±1 kV for input/output

lines

±2 kV for power

supply lines

Not Applicable

Main power quality should

be that of a typical public

low-voltage power supply

network that supplies

buildings used for domestic

purposes, commercial or

hospital environment.

Surge

IEC 61000-4-5

±1 kV differential

mode

±2 kV common mode

±1 kV differential

mode

±2 kV common

mode

Main power quality should

be that of a typical public

low-voltage power supply

network that supplies

buildings used for domestic

purposes, commercial or

hospital environment.

Voltage dips, short

interruptions and

voltage variations

on power supply

input lines

IEC 61000-4-11

.

<5 %UT

(>95 %dip in UT)

for 0,5 cycle

40 %UT

(60 %dip in UT)

for 5 cycles

<5 %UT

70 %UT

(30 %dip in UT)

for 25 cycles

<5 %UT

(>95 %dip in UT)

for 5 s

<5 %UT

(>95 %dip in UT)

for 0,5 cycle

40 %UT

(60 %dip in UT)

for 5 cycles

<5 %UT

70 %UT

(30 %dip in UT)

for 25 cycles

<5 %UT

(>95 %dip in UT)

for 5 s

Main power quality should

be that of a typical public

low-voltage power supply

network that supplies

buildings used for domestic

purposes, commercial or

hospital environment.

If the user of the LifeWave

BST requires continued

operation during power

mains interruptions, it

is recommended that

LifeWave BST be powered

from an uninterruptible

power supply or battery.

Power frequency

(50/60 Hz)

magnetic eld

IEC 61000-4-8

3 A/m 3 A/m Power frequency magnetic

elds should be at levels

characteristic of a typical

public low-voltage power

supply network that supplies

buildings used for domestic

purposes, commercial or

hospital environment.

NOTE: UT is the a.c. main voltage prior to application of the test level.

תירבעةيبرعلا Русский Español Italiano FrançaisPortuguês Deutsch English

Table 4

Guidance and manufacturer’s declaration – electromagnetic immunity – LifeWave BST

The LifeWave BST is intended for use in the electromagnetic environment specied below; the

customer or the user of the LifeWave BST should assure that it is used in such an environment.

Immunity

test

IEC 60601

Test level

Compliance

level Electromagnetic environment - guidance

Conducted RF

IEC 61000-4-6

Radiated RF

IEC 61000-4-3

3 Vrms

150 k Hz

to 80 MHz

3 V/m

80 MHz to

2,5 GHz

3 Vrms

3 V/m

Portable and mobile RF communications

equipment should be used no closer to any part

of the LifeWave BST, including cables, than the

recommended separation distance calculated from

the equation applicable to the frequency of the

transmitter.

Recommended separation distance

d = 1.17√P

d = 1.17√P 80 M Hz t o 800 MHz

d= 2.34√P 800 MHz t o 2,5 GHz

where P is the maximum output power rating of the

transmitter in watts (W) according to the transmitter

manufacturer and d is the recommended separation

distance in meters (m).

Field strengths from xed RF transmitters, as

determined by an electromagnetic site surveya,

should be less than the compliance level in each

frequency range d

Interference may occur in the vicinity of equipment

marked with the following symbol:

NOTE 1: At 80 MHz and 800 MHz, the higher frequency range applies.

NOTE 2: These guidelines may not apply in all situations. Electromagnetic propagation is affected

by absorption and reection from structures, objects and people.

a - Field strengths from xed transmitters, such as base stations for radio (cellular/cordless)

telephones and land mobile radios, amateur radios, AM and FM radio broadcasts and TV

broadcasts cannot be predicted theoretically with accuracy. To assess the electromagnetic

environment due to xed RF transmitters, an electromagnetic site survey should be considered.

If the measured eld strength in the location in which the LifeWave BST is used exceeds the

applicable RF compliance level above, the LifeWave BST should be observed to verify normal

operation. If abnormal performance is observed, additional measures may be necessary, such as

re-orienting or relocating the LifeWave BST.

b - Over the frequency range 150 kHz to 80 MHz, eld strengths should be less than 3 V/m.

148

LifeWave BST User manual

Popular Personal Care Product manuals by other brands
