Light4Me BELKA LED COB PAR 4x30W User manual

BELKA LED COB PAR 4x30W
INSTRUKCJA OBSŁUGI
USER MANUAL

POLSKI
Dziękujemy za wybór naszego urządzenia. Przed rozpoczęciem użytkowania sugerujemy zapoznanie
się z tą instrukcją. Zawiera ona ważne informacje na temat bezpieczeństwa oraz ułatwia użytkowanie.
UWAGA! DLA WŁASNEGO BEZPIECZEŃSTWA ZAPOZNAJ SIĘ Z TĄ INSTRUKCJĄ PRZED PIERWSZYM
WŁĄCZENIEM URZĄDZENIA.
Po otrzymaniu przesyłki ostrożnie odpakuj produkt i sprawdź zawartość opakowania. Sprawdź czy urzą-
dzenie oraz opakowanie nie zostało uszkodzone podczas transportu. Jeśli zauważysz jakiekolwiek nie-
zgodności poinformuj o tym swojego sprzedawcę oraz kuriera w celu spisania protokołu szkody.
UWAGA! Nigdy nie staraj się dokonywać napraw samodzielnie. Takie działanie może prowadzić do po-
ważnego uszkodzenia urządzenia, które nie podlega gwarancji. W celu naprawy skontaktuj się z auto-
ryzowanym punktem serwisowym.
W celu odpowiedniego korzystania z urządzenia przestrzegaj poniższych zasad:
Nigdy nie prowadź przewodów zasilających z innymi przewodami. Traktuj połączenia sieciowe
ze szczególną ostrożnością.
Nigdy nie usuwaj tabliczek ostrzegawczych z urządzenia.
Nigdy nie otwieraj produktu i nie dokonuj prób samodzielnych napraw.
Nie podłączaj urządzenia do rozdzielaczy dimmerowych.
Nie włączaj i wyłączaj urządzenia w krótkich odstępach czasowych, może to doprowadzić do
jego uszkodzenia.
Tylko do użytku wewnętrznego.
Trzymaj z dala od materiałów łatwopalnych.
Zawsze odłączaj zasilanie kiedy urządzenie nie jest używane przez dłuższy czas, lub przed czysz-
czeniem. Zawsze odłączaj ciągnąc za wtyczkę, nigdy za przewód.

Upewnij się, że zasilanie jest odpowiednie do tego urządzenia.
Upewnij się, ze przewód zasilający nie jest uszkodzony. Dokonuj inspekcji urządzenia regular-
nie.
Jeśli urządzenie zostało upuszczone lub posiada znaki uszkodzenia odłącz zasilanie.
Jeśli produkt został narażony na znaczne zmiany temperatury, na przykład podczas transportu,
przed podłączeniem do zasilania pozwól aż urządzenie osiągnie temperaturę otoczenia. Zgro-
madzona w produkcie wilgoć mogłaby doprowadzić do uszkodzenia.
Naprawy, konserwacja i czyszczenie powinny być dokonywane przez wykwalifikowany perso-
nel.
Jeśli urządzenie zacznie funkcjonować nieprawidłowo należy skontaktować się z autoryzowa-
nym punktem serwisowym.
Produkt przeznaczony do profesjonalnego użytku. Nie należy użytkować w warunkach domo-
wych. Bezpieczeństwo i odpowiedzialność za instalację urządzenia spoczywa na profesjonali-
ście, który tego dokonywał.
Nie należy przepuszczać promieni emitowanych przez urządzenie przez dodatkowe soczewki
skupiające.
Wewnątrz nie znajdują się żadne części zamienne, nie należy zdejmować obudowy urządzenia
Użytkowanie
Urządzenie należy użytkować zgodnie z zaleceniami zawartymi w tej instrukcji. Nie przestrzeganie za-
sad tutaj opisanych może doprowadzić do uszkodzeń, które nie podlegają gwarancji .
Używanie niezgodnie z przeznaczeniem może doprowadzić do niebezpieczeństwa, na przykład poraże-
nia prądem, oparzenia, pożarem.
Nie narażaj bezpieczeństwa swojego i innych, nieprawidłowa instalacja może zagrozić zdrowiu lub
życiu, oraz może spowodować uszkodzenie mienia.

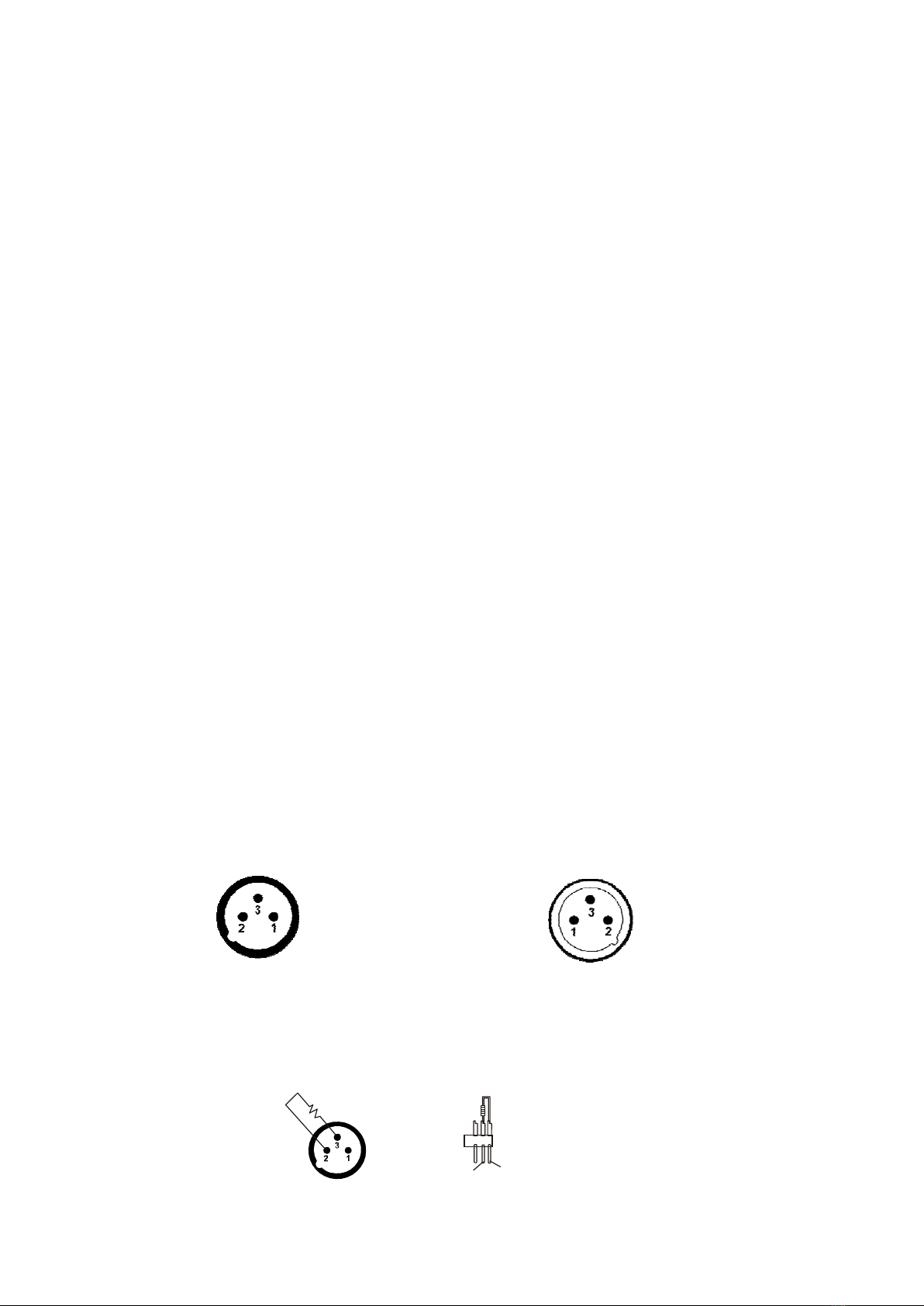

Schemat wtyczki i gniazda XLR:
Wejście DMX Wyjście DMX
Gniazdo XLR Wtyczka XLR
1- Uziemienie 1. Uziemienie
2- Sygnał (-) 2. Sygnał (-)
3- Sygnał (+) 3. Sygnał (+)
Przy połączeniu większej ilości urządzeń warto jest zastosować terminator DMX, który pomaga zapo-
biegać zniekształcaniu sygnału. Terminator wpinamy do ostatniego urządzenia w łańcuchu. Jest to
opornik 120 Ohm wlutowany pomiędzy pinami 2 i 3, jak na ilustracji poniżej:
Pin2 Pin3
120 ohm

Cechy i funkcje urządzenia
Numer
Element
Funkcja
1
Gniazdo zasilania
Służy do podłączenia przewodu IEC
2
Wejście DMX
Do podłączenia przewodu sygnałowego – odbiór sygnału
3
Wyjście DMX
Do podłączenia przewodu sygnałowego – przekazanie sygnału
4
Wyświetlacz LED
Wyświetla aktualny tryb urządzenia, pomaga w obsłudze MENU
5
Przyciski funk-
cyjne
4 Przyciski do sterowania urządzeniem
6
Mikrofon
Wbudowany mikrofon do trybu sterowania dźwiękiem
7
Uchwyty świateł
Uchwyty montażowe do urządzeń oświetleniowych
8
Połączenia świa-
teł
Przewody służące do kontroli oświetleniem
9
Gniazdo statywu
Element do montażu statywu oświetleniowego
STRUKTURA MENU
Za pomocą przycisków funkcyjnych możesz operować urządzeniem. Wciśnij przycisk „MENU” aby wy-
świetlać poszczególne funkcje (tabela poniżej). Za pomocą przycisków „UP” i „DOWN” dokonujesz wy-
boru lub zmiany parametrów. Po osiągnięciu pożądanych ustawień wciśnij „ENTER” aby je zatwierdzić.
Numer
Wyświetlacz
Funkcja
1
d001-d512
001-512
Ustawienie adresu DMX
2
IP.01-IP.64
Tryb przypisywania IP
3
A1.01
A1.01-A1.19
Tryb kolorów statycznych
4
A2.01
A2.01-A2.19
Skokowa zmiana kolorów
5
A3.01
A3.01-A3.19
Tryb wielokolorowy
6
A4.01
A4.01-A4.19
Tryb sterowania dźwiękiem
7
A5.01
A5.01-A5.19
Tryb stroboskopu
8
r.000-r.255
Intensywność koloru czerwonego
9
G.000-G.255
Intensywność koloru zielonego
10
b.000-b.255
Intensywność koloru niebieskiego
Protokół DMX
Protokół DMX512 to międzynarodowy standard pozwalający na połączenia i sterowanie inteligentnymi
oprawami oświetleniowymi. W połączeniu DMX występuje 512 kanałów, które mogą być przypisane w
dowolnej kolejności. Urządzenie kompatybilne z protokołem DMX512 wymaga jednego lub kilku kolej-
nych kanałów. Użytkownik musi przypisać początkowy adres DMX, który będzie pierwszym kanałem
sterowanym przez kontroler. Jest wiele urządzeń wykorzystujących protokół DMX512, każde z nich
może wymagać innej ilości kanałów.

Wybór kanału początkowego powinien być przemyślany. Kanały urządzeń nie powinny się nakładać,
w innym przypadku urządzenia mogą nie pracować w sposób pożądany. Można jednak wpisać urzą-
dzenia tego samego typu na ten sam kanał początkowy, będą one wtedy działać w identyczny sposób.
Będą identycznie reagować na sygnał wysyłany z kontrolera.
Urządzenia DMX są zaprojektowane aby otrzymywać sygnał poprzez szeregowe połączenie przewo-
dem sygnałowym DMX. Połączenia następują poprzez wyjście z jednego urządzenia DATA OUT do wej-
ścia DATA IN w następnym. Kolejność połączeń nie ma znaczenia, najlepiej więc szukać najkrótszej
drogi połączenia. Używaj dwużyłowego, ekranowanego przewodu ze złączami XLR.
Tryb DMX 7CH
Kanał
Wartość
Funkcja
1
0-10
Brak funkcji
11-50
Makro 1
51-100
Makro 2
101-150
Makro 3
151-200
Makro 4
201-210
Makro 5
211-255
RGB
2
0-255
Makro kolorów
3
0-255
Szybkość
4
0-255
Master Dimmer
5
0-255
Czerwony
6
0-255
Zielony
7
0-255
Niebieski
Specyfikacja techniczna
Zasilanie: AC 220~240V, 50/60Hz
Zużycie energii: 130W
Tryby pracy: DMX, Auto, Sound, Master/Slave, Sterowanie pilotem
Źródło światła: 4 reflektory LED COB 30W
Temperatura otoczenia pracy: od -20oC do 40oC
Złącza DMX: 3-pin XLR in/out
Wymiary: 66 x 15 x 8 cm (bez statywu)
Waga: 5,5 kg

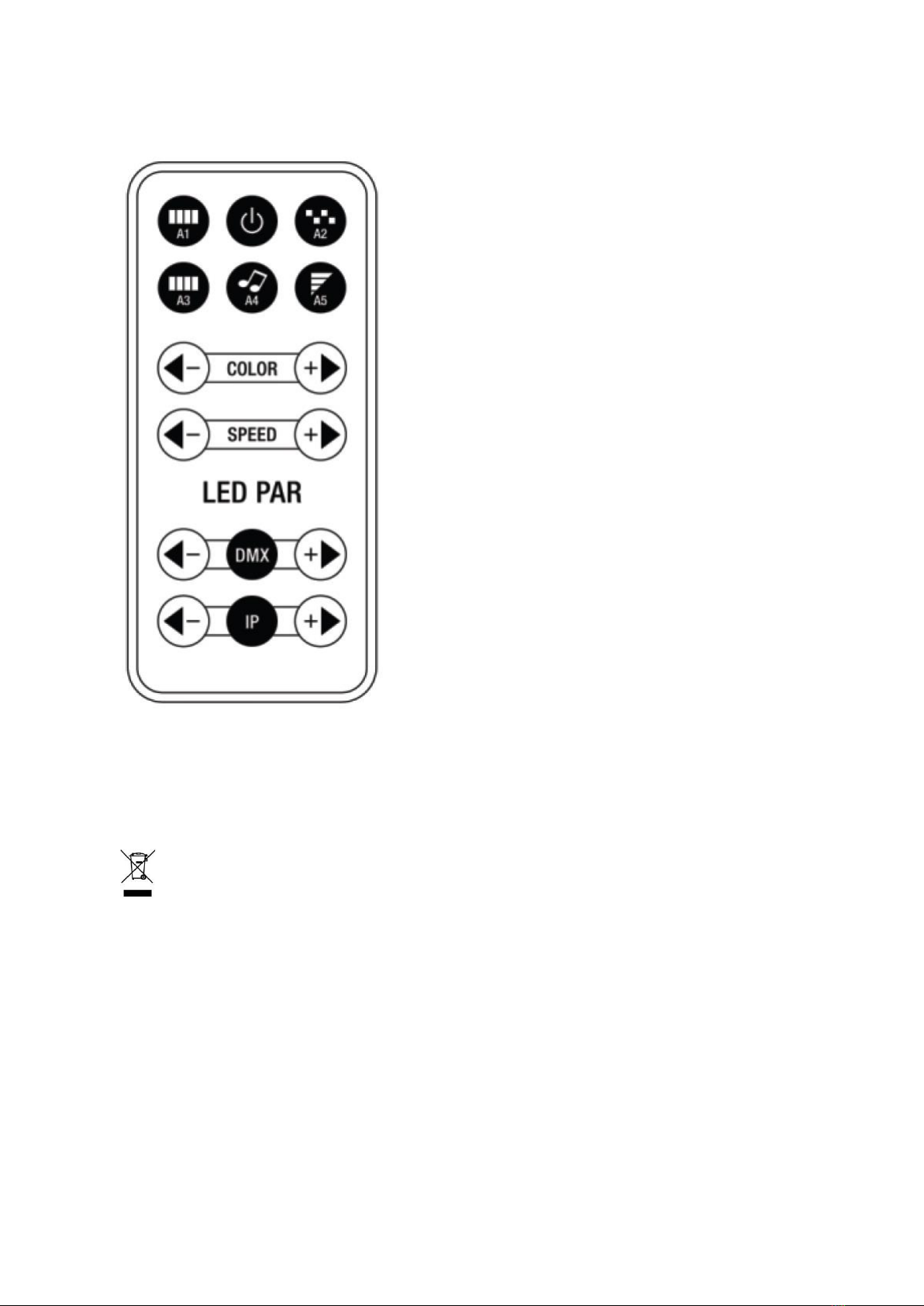

Sterowanie za pomocą pilota
A1 –Efekt 1 –wszystkie światła włączone
Przycisk zasilania
A2 –Efekt 2 –skokowa zmiana kolorów
A3 –Efekt 3 –stopniowa zmiana kolorów
A4 –tryb sterowania dźwiękiem
A5 –tryb stroboskopu
<COLOR> - wybór koloru
<SPEED> - regulacja szybkości
<DMX> - wybór kanału DMX
<IP> - zmiana IP
Dane techniczne mogą ulec zmianie ze względu na ciągłe prace nad ulepszaniem produktu.
Informacja o zużytym sprzęcie elektrycznym i elektronicznym
UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH. To oznaczenie
oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w całej UE. W celu
zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty produkt należy
poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia sprzęt elektryczny
i elektroniczny należy zbierać osobno, w specjalnie do tego celu wyznaczonych punktach zbierania zu-
żytego sprzętu, celem ich przetworzenia i ponownego wykorzystania na podstawie obowiązujących
norm ochrony środowiska.
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych
ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbie-
rania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowi-
ska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku
z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się
do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczo-
nego dla gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty
sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu
elektrycznego lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.

ENGLISH
Thank you for choosing our device. Before using it, we suggest you read this manual. It contains im-
portant safety information and makes it easy to use.
WARNING! FOR YOUR OWN SAFETY, READ THIS MANUAL BEFORE TURNING ON THE DEVICE FOR
THE FIRST TIME.
When you receive the shipment, carefully unpack the product and check the contents of the package.
Check whether the device and packaging has not been damaged during transport. If you notice any
discrepancies inform your seller and the courier to write a damage report.
Warning! Never try to make repairs yourself. Such action may lead to serious damage to the device,
which is not covered by the warranty. Contact an authorized service center for repairs.
In order to use the device properly, observe the following rules:
Never run power cables with other cables. Treat power connections with special care.
Never remove warning labels from the device.
Never open the product or attempt repairs yourself.
Do not connect the device to dimmers.
Do not turn the device on and off in short intervals, this may damage it.
For indoor use only.
Keep away from flammable materials.
Always disconnect the power when the device is not used for a long time, or before cleaning.
Always disconnect by pulling the plug, never by the cable.
Make sure that the power supply is suitable for the device.
Make sure the power cable is not damaged. Inspect the device regularly.
If the device has been dropped or has signs of damage, disconnect the power supply.

If the product has been exposed to significant temperature changes, for example during
transport, allow the device to reach ambient temperature before connecting it to the power
supply. Accumulated moisture in the product could lead to damage.
Repairs, maintenance and cleaning should be carried out by qualified personnel.
If the device starts to malfunction, please contact an authorized service center.
This product is intended for professional use. Do not use in a domestic environment. Safety
and responsibility for the installation of the device rests with the professional who performed
it.
Do not pass the beams emitted by the device through additional focusing lenses.
There are no spare parts inside, do not remove the housing of the device.
Device operation
Use the device in accordance with the recommendations in this manual. Failure to follow the rules
described here may lead to damage, which is not subject to warranty. Misuse may lead to dangers,
such as electric shock, burns, fire. Do not jeopardize the safety of yourself and others, improper instal-
lation may endanger health or life, and may cause damage to property.

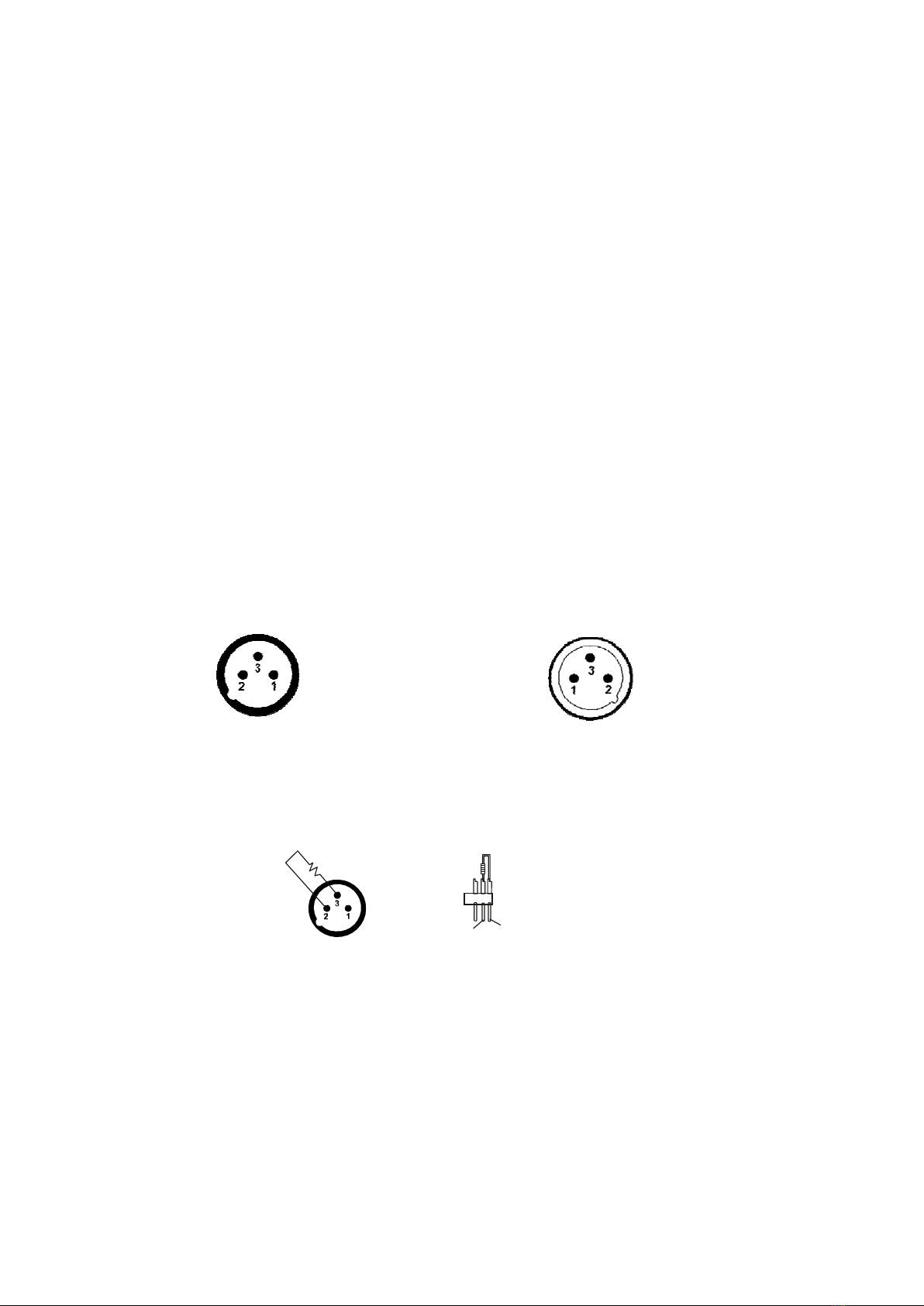

XLR plug and socket diagram
DMX input DMX output
XLR socket XLR plug
1- Grounding 1. Grounding
2- Signal (-) 2. Signal (-)
3- Signal (+) 3. Signal (+)
When connecting more devices, it is a good idea to use a DMX terminator to help prevent signal dis-
tortion. The terminator is plugged into the last device in the serial connection. It is a 120 Ohm resistor
soldered between pins 2 and 3, as shown below:
Pin2 Pin3
120
ohm

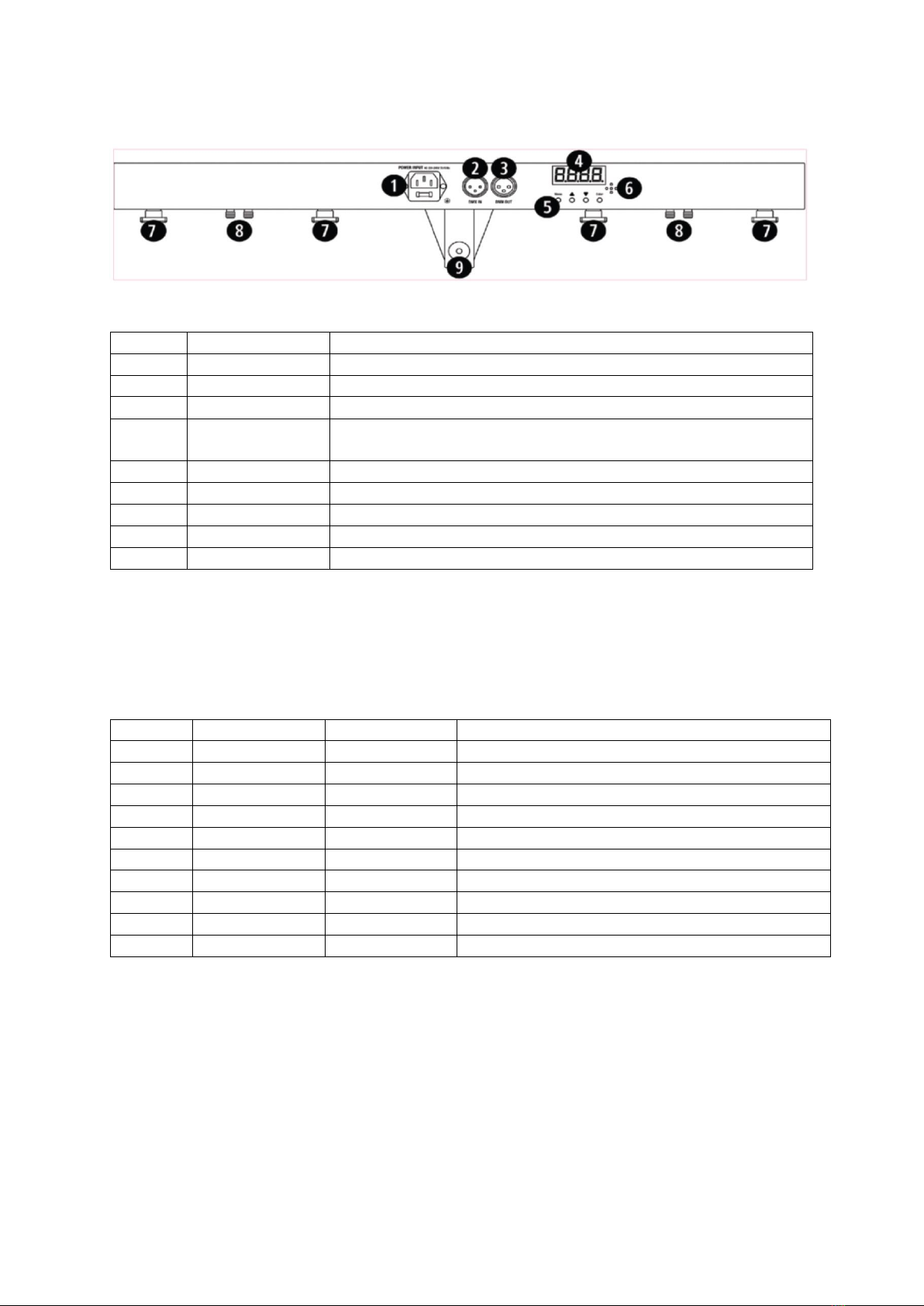

Device features
Number
Element
Feature
1
Power socket
Used to connect the IEC cable
2
DMX input
To connect the signal cable - signal reception
3
DMX output
To connect the signal cable - signal transmission
4
LED display
Displays the current mode of the device, helps with MENU opera-
tion
5
Function buttons
4 buttons to control the device
6
Microphone
Built-in microphone for sound control mode
7
Light holders
Mounting brackets for lighting devices
8
Light connections
Cables used for lighting control
9
Stand socket
Lighting stand mounting component
MENU STRUCTURE
Use the function buttons to operate the device. Press the "MENU" button to display the various func-
tions (table below). Use the "UP" and "DOWN" buttons to select or change parameters. When you
reach the desired settings, press "ENTER" to confirm them.
Number
Display
Feature
1
d001-d512
001-512
DMX address setting
2
IP.01-IP.64
IP assignment mode
3
A1.01
A1.01-A1.19
Static color mode
4
A2.01
A2.01-A2.19
Color Jump
5
A3.01
A3.01-A3.19
Multi-color mode
6
A4.01
A4.01-A4.19
Sound mode
7
A5.01
A5.01-A5.19
Strobe mode
8
r.000-r.255
Red color intensity
9
G.000-G.255
Green color intensity
10
b.000-b.255
Blue color intensity
DMX protocol
The DMX512 protocol is an international standard that allows connections and control of intelligent
lighting fixtures. There are 512 channels in a DMX connection, which can be assigned in any order.
A DMX512 protocol-compatible device requires one or more consecutive channels. The user must as-
sign an initial DMX address, which will be the first channel controlled by the controller. There are many
devices using the DMX512 protocol, each of which may require a different number of channels.
The choice of the initial channel should be deliberate. The channels of the devices should not overlap,
otherwise the devices may not work as desired. However, you can enter devices of the same type on

the same initial channel, they will then operate identically. They will respond identically to the signal
sent from the controller.
DMX devices are designed to receive a signal through a serial connection via a DMX signal cable. Con-
nections are made by outputting from one DATA OUT device to the DATA IN input of the next. The
order of connections does not matter, so it is best to look for the shortest connection path. Use a two-
wire shielded cable with XLR connectors.
7CH DMX mode
Channel
Value
Function
1
0-10
No function
11-50
Macro 1
51-100
Macro 2
101-150
Macro 3
151-200
Macro 4
201-210
Macro 5
211-255
RGB
2
0-255
Color macro
3
0-255
Speed
4
0-255
Master Dimmer
5
0-255
Red
6
0-255
Green
7
0-255
Blue
Technical specification
Power supply: AC 220~240V, 50/60Hz
Power consumption: 130W
Operation modes: DMX, Auto, Sound, Master/Slave, remote control
Light source: 4 LED COB 30W spotlights
Ambient operation temperature: from -20oC to 40oC
DMX connectors: 3-pin XLR in/out
Dimensions: 66 x 15 x 8 cm (without stand)
Weight: 5.5 kg

Remote control
A1 –Effect 1 –all lights on
Power button
A2 –Effect 2 –Color Jump
A3 –Effect 3 –Color Fade
A4 –sound mode
A5 –strobe mode
<COLOR> –color selection
<SPEED> –speed adjustment
<DMX> –DMX channel selection
<IP> –IP change
Specifications are subject to change due to continuous product improvement work.
Information about used electrical and electronic equipment
WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE. This symbol
indicates that this product must not be disposed of with household waste, according to the
EU and your national law. In order to prevent potential damage to the environment or health,
the used product must be recycled. In accordance with current legislation, unusable electrical and
electronic devices must be collected separately at the designated facilities for recycling, acting on the
basis of applicable environmental standards.
The main goal of European and national law regulations is to reduce the amount of waste produced
from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery
and recycling of used equipment, and to increase public awareness of its harmfulness to the environ-
ment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out
that households play a key role in contributing to reuse and recovery, including recycling of used equip-
ment. The user of electrical and electronic equipment –intended for households –is obliged to return
it to authorized collector after its use. However, it should be remembered that products classified
as electrical or electronic equipment should be disposed of at authorized collection points.
