LIVARNO LUX 307577 1904 Technical specifications

IAN 307577_1904
L ED-AUSSENWANDLEUCHTE/LED OUTDOOR
WALL LIGHT
/ A PPLIQUE MURALE LED D’EXTÉRIEUR
LED-AUSSENWANDLEUCHTE
Montage-, Bedienungs- und Sicherheitshinweise
LED OUTDOOR WALL LIGHT
Assembly, operating and safety instructions
APPLIQUE MURALE LED D’EXTÉRIEUR
Instructions de montage, d‘utilisation et consignes de sécurité
LED-BUITENMUURLAMP
Montage-, bedienings- en veiligheidsinstructies
LED VENKOVNÍ NÁSTĚNNÉ
SVÍTIDLO
Pokyny k montáži, obsluze a bezpečnostní pokyny
ŚCIENNA LAMPA ZEWNĘTRZNA LED
Wskazówki montażu, obsługi i bezpieczeństwa
LED VONKAJŠIE NÁSTENNÉ SVIETIDLO
Pokyny pre montáž, obsluhu a bezpečnostné pokyny

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 5
GB/IE Assembly, operating and safety instructions Page 14
FR/BE Instructions de montage, d‘utilisation
et consignes de sécurité Page 23
NL/BE Montage-, bedienings- en veiligheidsinstructies Pagina 32
PL Wskazówki montażu, obsługi i bezpieczeństwa Strona 41
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 50
SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 58

A B
F
C D E
HG05862A
9 2
1
10
8
7 6
3 4 5
11
13 12

J
90
I
G H
14
15
16 17 18

5DE/AT/CH
Legende der verwendeten Piktogramme....................Seite 6
Einleitung..................................................................................................Seite 6
Bestimmungsgemäße Verwendung.............................................................Seite 6
Teilebeschreibung........................................................................................Seite 6
Technische Daten.........................................................................................Seite 7
Lieferumfang.................................................................................................Seite 7
Allgemeine Sicherheitshinweise...........................................Seite 7
Vor der Montage...............................................................................Seite 9
Montage....................................................................................................Seite 9
Leuchtmittel wechseln...................................................................................Seite 10
Bewegungssensor einstellen........................................................................Seite 11
Leuchtdauer einstellen..................................................................................Seite 11
Empfindlichkeit des Sensors einstellen........................................................Seite 11
Tageslichtniveau einstellen ..........................................................................Seite 11
Reinigung und Pflege.....................................................................Seite 11
Entsorgung..............................................................................................Seite 12
Garantie....................................................................................................Seite 12
Abwicklung im Garantiefall.........................................................................Seite 13
Service ..........................................................................................................Seite 13

6 DE/AT/CH
Legende der verwendeten Piktogramme
Erfassungsbereich des
Bewegungssensors: ca. 8m spritzwassergeschützt (IP44)
Erfassungswinkel des
Bewegungssensors: ca. 90° Wechselstrom
LED-Außenwandleuchte
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für
ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts.
Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen ver-
traut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Ein-
satzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte
mit aus.
Bestimmungsgemäße Verwendung
Das Produkt ist zur Anwendung im Außenbereich bestimmt. Dieses Produkt ist nur
für den privaten und nicht für den gewerblichen Gebrauch bestimmt oder für andere
Anwendungen geeignet.
Teilebeschreibung
1Leuchtenschirm
2Lampenkörper
3Silikonring
4Flache Unterlegscheibe
5Mutter
6Wandschild
7Anschlussgehäuse
8Membran
9Dichtung am Anschlussgehäuse
10 Dübel
11 Befestigungsschraube
12 Lüsterklemme
13 Netzkabel (extern)
14 LED-Leuchtmittel
15 Bewegungssensor
16 Drehregler SENS (Sensitivität)
17 Drehregler LUX (Lichtempfindlichkeit)
18 Drehregler TIME (Einschaltdauer)

7DE/AT/CH
Technische Daten
Betriebsspannung: 230V∼ 50Hz
LED-Leuchtmittel: 230V, GU10, 5,3 W
Nennleistung max: 2 x 5,3W
Dämmerungsschalter: einstellbar zwischen 10 lx – 20.000 lx
Beleuchtungsdauer: einstellbar zwischen ca. 10s +/- 5s – 5 min +/- 1min
Erfassungswinkel
Bewegungssensor: ca. 90°
Schutzklasse: I
Schutzart: IP44 (spritzwassergeschützt)
Abmessungen (L x B x T): ca. 219 x 68 x 111mm (nur für HG05862A)
ca. 227 x 68 x 105mm (nur für HG05862B)
Erfassungsbereich des
Bewegungssensors: ca. 8m
TÜV SÜD/GS-zertifiziert.
Lieferumfang
1 LED-Außenwandleuchte
2 Dübel (Ø 6mm)
2 Befestigungsschrauben
2 LED-Leuchtmittel
1 Gebrauchsanweisung
Allgemeine Sicherheitshinweise
MACHEN SIE SICH VOR DER ERSTEN BENUTZUNG DES PRODUKTS MIT
ALLEN BEDIEN- UND SICHERHEITSHINWEISEN VERTRAUT! HÄNDIGEN SIE
ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE EBENFALLS
MIT AUS!
LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND
KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Ver-
packungsmaterial. Es besteht Erstickungsgefahr durch Verpackungs-
material. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets
vom Produkt fern.
Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich
des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus re-
sultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen.
Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.

8 DE/AT/CH
E RSTICKUNGSGEFAHR! Kinder können mitgelieferte Kleinteile (z. B. Schrauben)
verschlucken und daran ersticken. Halten Sie Kinder während der Montage vom
Arbeitsbereich fern.
Lebensgefahr durch
elektrischen Schlag
Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädig ungen.
Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen
feststellen.
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung
mit der benötigten Betriebsspannung des Produkts übereinstimmt (230V∼ 50Hz).
Montieren Sie das Produkt nicht, wenn dies nicht der Fall ist.
1,0 m
BRANDGEFAHR! Montieren Sie das Produkt mit einer Entfernung
von mindestens 1,0m zu angestrahlten Materialien. Eine übermäßige
Wärmeentwicklung kann zu Brandentwicklung führen.
Verwenden Sie nur 230V∼ LED-Leuchtmittel mit einem GU10-Sockel und einer
Höchstleistung von 5,3W.
Das LED-Leuchtmittel ist nicht dimmbar.
VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken
jedes LED-Leuchtmittel auf Beschädigungen. Betreiben Sie das Produkt nicht mit
defektem LED-Leuchtmittel.
VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE
OBERFLÄCHEN! Stellen Sie sicher, dass das Produkt ausgeschaltet
und abgekühlt ist, bevor Sie dieses berühren, um Verbrennungen zu
vermeiden. LED-Leuchtmittel entwickeln eine starke Hitze.
Ersetzen Sie defekte LED-Leuchtmittel sofort durch neue. Schalten Sie vor dem
Leuchtmittelwechsel immer zuerst den Strom ab.
Lassen Sie das Produkt vor dem Ersetzen eines defekten LED-Leuchtmittels
mindestens 15 Minuten auskühlen.

9DE/AT/CH
Vor der Montage
Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.
Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder
eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis
über die Eigenschaften des Produkts und Anschlussbestimmungen haben.
Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt
angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die
Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten
aus (0-Stellung) (siehe Abb. A).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet.
Informieren Sie sich auch, welches Montagematerial für den von Ihnen gewählten
Montageuntergrund geeignet ist. Informieren Sie sich hierüber gegebenenfalls
bei einer Fachkraft.
Montage
Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen,
wenn Sie in die Wand bohren. Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine
hinzu und beachten Sie alle Sicherheitshinweise. Ansonsten drohen Tod oder Ver-
letzungsgefahr durch Stromschlag.
Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:
Stellen Sie sicher, dass das Produkt den gewünschten Bereich ausleuchtet.
Stellen Sie sicher, dass der Bewegungssensor 15 den gewünschten Bereich
erfasst. Der Bewegungssensor 15 hat einen Erfassungsbereich von max. 8m,

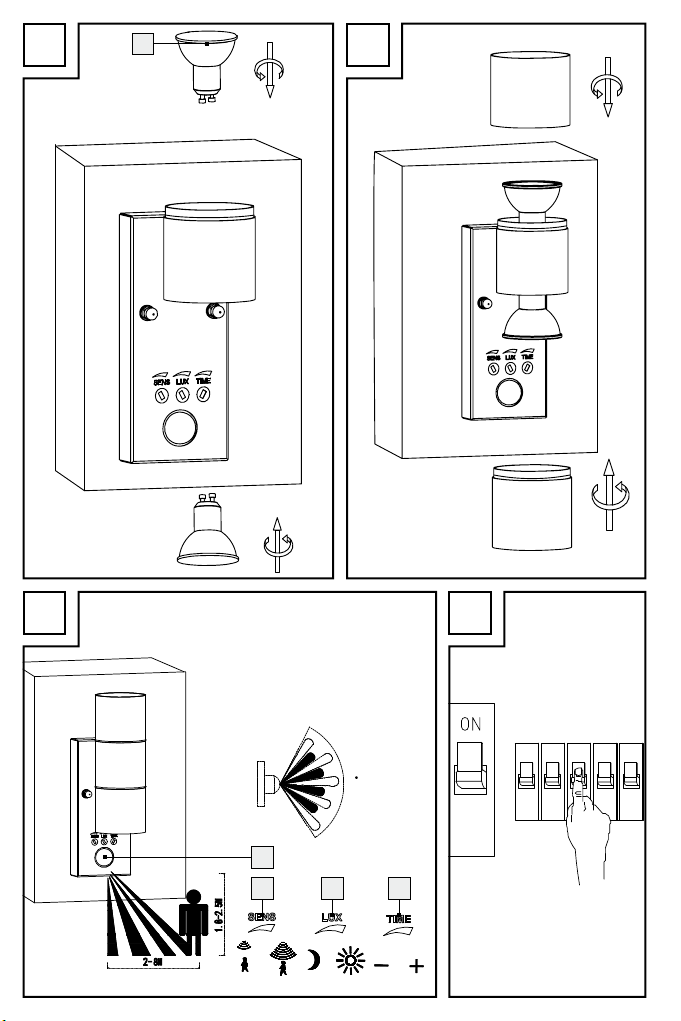

bei einem Erfassungswinkel von ca. 90°(abhängig von der Montagehöhe –
ideal ist eine Höhe von 1,8–2,5m) (Abb. I).
Achten Sie darauf, dass der Bewegungssensor 15 nachts nicht von Straßen-
beleuchtung angestrahlt wird. Dies kann die Wirkungsweise beeinflussen.

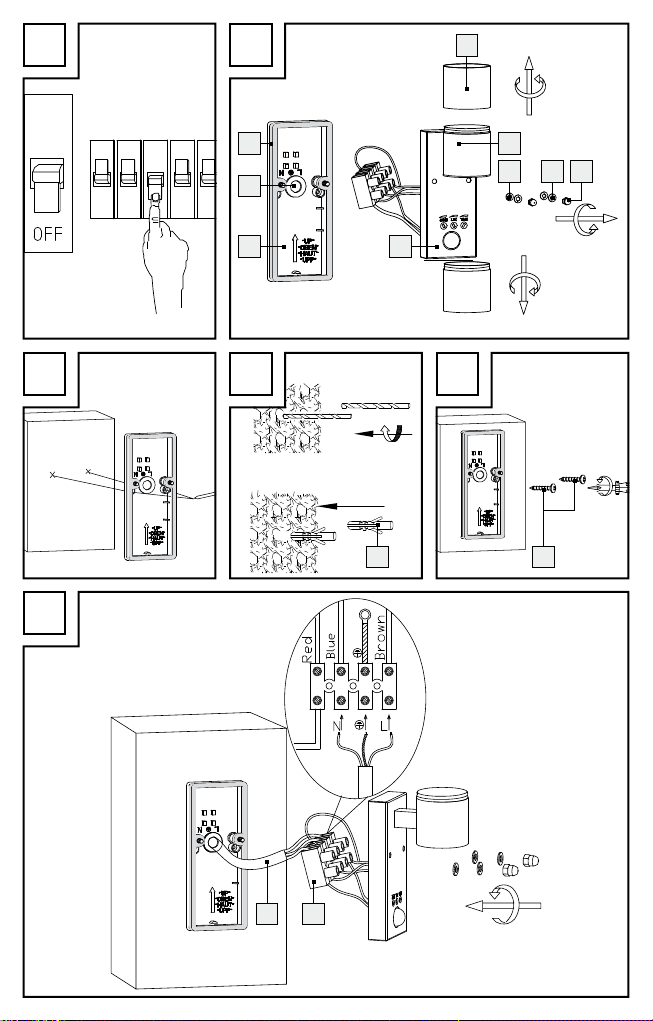

Entfernen Sie den Leuchtenschirm 1vom Lampenkörper 2.
Lösen Sie die am Wandschild
6
sichtbaren Muttern
5
, flachen Unterlegscheibe n
4und die dazu gehörigen Silikonringe 3und öffnen Sie das Anschlussge-
häuse 7. Nehmen Sie dann die Lüsterklemme 12 für eine einfache Montage
aus dem Anschlussgehäuse 7heraus (siehe Abb. B).
Verwenden Sie die für die Befestigungsschrauben 11 vorgesehenen Löcher im
Anschlussgehäuse 7, um die Bohrlöcher zu markieren (siehe Abb. C). Verge-
wissern Sie sich, dass die Pfeile im Inneren des Anschlussgehäuses 7beim Be-
festigen nach oben zeigen.

10 DE/AT/CH
Bohren Sie nun die Befestigungslöcher (Ø ca. 6mm, Tiefe ca. 40 mm). Beschä-
digen Sie hierbei keine Stromkabel in der Wand (siehe Abb. D).
Stecken Sie nun die Dübel 10 in die Bohrlöcher.
Schieben Sie das Netzkabel 13 durch die Membran 8.
Befestigen Sie das Anschlussgehäuse mit den beiliegenden Befestigungs-
schrauben 11 (siehe Abb. E).
Verbinden Sie das Verbindungskabel des Produkts mit Hilfe der Lüsterklemme
12
mit dem Netzkabel 13 (siehe Abb. F).
Achten Sie auch auf den farblichen Zusammenschluss der angeschlossenen
Leitungen (L = schwarz oder braun, N = blau oder weiß).
Verbinden Sie nun den Erdungsleiter (grün-gelb) mit der Erdungsklemme
(siehe Abb. F).
Achten Sie darauf, dass die Dichtung 9korrekt am Anschlussgehäuse 7ein-
geklebt ist, bevor Sie das Wandschild 6befestigen. Setzen Sie nun vorsichtig
das Wandschild 6auf das Anschlussgehäuse 7. Setzen Sie die Silikonringe 3,
flachen Unterlegscheiben 4wieder ein und befestigen Sie die beiden Muttern 5.
Überprüfen Sie den richtigen Sitz.
Setzen Sie vorsichtig das LED-Leuchtmittel 14 mit einem Tuch in die Fassung und
befestigen Sie es mit einer Vierteldrehung im Uhrzeigersinn (siehe Abb. G).
Setzen Sie den Leuchtenschirm 1auf den Lampenkörper 2und drehen Sie
diesen fest. Vergewissern Sie sich, dass der Dichtungsring am Lampenkörper 2
und am Leuchtenschirm 1richtig sitzt (siehe Abb. H).
Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter
im Sicherungskasten wieder ein (siehe Abb. J). Ihr Produkt ist nun betriebsbereit.
Leuchtmittel wechseln
ACHTUNG! STROMSCHLAGGEFAHR!
Um das LED-Leuchtmittel 14 zu wechseln, trennen Sie zuerst das Produkt vom
Stromnetz. Entfernen Sie dazu die Sicherung oder stellen Sie den Schalter der
Sicherung auf Position „0“.
Lassen Sie das Produkt komplett abkühlen.
Entfernen Sie den Leuchtenschirm 1vom Lampenkörper 2.
Schrauben Sie das defekte LED-Leuchtmittel 14 mit einer Vierteldrehung gegen
den Uhrzeigersinn aus der Fassung. Verwenden Sie hierzu ein trockenes, fusself-
reies Tuch, um das LED-Leuchtmittel 14 auszutauschen.
Setzen Sie ein neues LED-Leuchtmittel 14 in die Fassung und befestigen Sie es
mit einer Vierteldrehung im Uhrzeigersinn.
Überprüfen Sie den richtigen Sitz.

11DE/AT/CH
Setzen Sie den Leuchtenschirm 1auf den Lampenkörper 2und drehen Sie
diesen fest. Vergewissern Sie sich, dass der Dichtungsring am Leuchtenschirm
richtig sitzt.
Setzen Sie die Sicherung ein oder schalten Sie den Leitungsschutzschalter im
Sicherungskasten ein.
Bewegungssensor einstellen
Je nach den Voreinstellungen des Bewegungssensors 15 schaltet sich der Spot für
eine gewisse Zeit ein, sobald der Bewegungssensor 15 eine Bewegung erfasst.
Diese Voreinstellungen werden an den drei Reglern auf der Unterseite des Bewe-
gungssensors 15 vorgenommen (siehe Abb. I).
Leuchtdauer einstellen
D rehen Sie den Drehregler TIME
18
im Uhrzeigersinn, um die Beleuchtungsd auer
zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca.
10 Sekunden bis 5 Minuten einstellen.
Empfindlichkeit des Sensors einstellen
Drehen Sie den Drehregler SENS 16 im Uhrzeigersinn, um die Empfindlichkeit
des Sensors zu erhöhen.
Hinweis: Der Bewegungssensor 15 erfasst Wärmestrahlung. Er reagiert bei
niedrigen Außentemperaturen empfindlicher auf Körperwärme als bei warmen
Außentemperaturen. Achten Sie darauf, ggf. die Empfindlichkeit des Sensors
im Laufe der Jahreszeiten zu regulieren.
Tageslichtniveau einstellen
Drehen Sie den Drehregler LUX 17 im Uhrzeigersinn, um das Tageslichtniveau
zu erhöhen: In der Position reagiert der Bewegungssensor 15 nur bei Nacht
(bei ca. 10lx). In der Position reagiert der Bewegungssensor 15 auch bei
Tageslichtniveau, solange ca. 20.000lx nicht überschritten werden.
Reinigung und Pflege
Entfernen Sie vor der Reinigung im Sicherungskasten die Sicherung oder schalten
Sie den Leitungsschutzschalter aus.
Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andern-
falls kann das Produkt beschädigt werden.
Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten Tuch und
mildem Reinigungsmittel.

12 DE/AT/CH
Setzen Sie die Sicherung für diesen Stromkreis wieder ein oder schalten Sie
den Stromkreisunterbrecher im Sicherungskasten ein.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen
Recyclingstellen entsorgen können.
b
a
Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der
Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und
Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier
und Pappe/80–98: Verbundstoffe.
Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen
Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo
gilt nur für Frankreich.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie
bei Ihrer Gemeinde- oder Stadtverwaltung.
Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umwelt-
schutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten
Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können
Sie sich bei Ihrer zuständigen Verwaltung informieren.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen
gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist
beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf.
Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder
Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kos-
tenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt,
nicht sachgemäß benutzt oder gewartet wurde.

13DE/AT/CH
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien)
und daher als Verschleißteile angesehen werden können, oder für Beschädigungen
an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte
den folgenden Hinweisen:
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer
(z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titel-
blatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst
die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs
(Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten
ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.
Service
Service Deutschland
Tel.: [phone]
(kostenfrei aus dem dt. Festnetz/ Mobilfunknetz)
E-Mail: [email protected]
Service Österreich
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [email protected]
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [email protected]

14 GB/IE
List of pictograms used.................................................................Page 15
Introduction............................................................................................Page 15
Intended use.................................................................................................Page 15
Parts description...........................................................................................Page 15
Technical data..............................................................................................Page 16
Scope of delivery.........................................................................................Page 16
General safety instructions.......................................................Page 16
Before installation............................................................................Page 17
Installation..............................................................................................Page 18
Replacing a LED bulb ..................................................................................Page 19
Adjusting the motion sensor.........................................................................Page 19
Setting the lighting duration.........................................................................Page 19
Adjusting the sensitivity of the sensor..........................................................Page 20
Setting the daylight level .............................................................................Page 20
Cleaning and care.............................................................................Page 20
Disposal.....................................................................................................Page 20
Warranty..................................................................................................Page 21
Warranty claim procedure..........................................................................Page 21
Service ..........................................................................................................Page 22

15GB/IE
List of pictograms used
Motion sensor range:
approx. 8m Splash-proof (IP44)
Detection angle of motion
sensor: approx. 90° Alternating current
LED Outdoor Wall Light
Introduction
We congratulate you on the purchase of your new product. You have chosen a
high quality product. The instructions for use are part of the product. They contain
important information concerning safety, use and disposal. Before using the product,
please familiarise yourself with all of the safety information and instructions for use.
Only use the product as described and for the specified applications. If you pass the
p
roduct on to anyone else, please ensure that you also pass on all the documentatio n
with it.
Intended use
This product is suitable for outdoor use. This product is only intended for private
use and is not suitable for commercial use or for use in other applications.
Parts description
1Lamp shade
2Lamp body
3Silicon washer
4Flat washer
5Nut
6Wall plate
7Connection housing
8Membrane
9Seal at connection housing
10 Wall plug
11 Mounting screw
12 Terminal block
13 Mains connection lead
14 LED bulb
15 Motion sensor
16 Rotary control SENS (sensitivity)
17 Rotary control LUX (light sensitivity)
18 Rotary control TIME (switched on
duration)

16 GB/IE
Technical data
Operating voltage: 230V∼ 50Hz
LED bulb: 230V, GU10, 5.3W
Rated power max: 2 x 5.3W
Twilight-switch: adjustable between 10 lx – 20,000 lx
Lighting duration: adjustable between approx. 10s +/- 5s – 5min +/- 1min
Motion sensor
detection angle: approx. 90°
Protection class: I
Protection class: IP44 (splash-proof)
Dimensions (L x W x D): approx. 219 x 68 x 111mm (for HG05862A only)
approx. 227 x 68 x 105mm (for HG05862B only)
Motion sensor range: approx. 8m
TÜV SÜD/GS certified.
Scope of delivery
1 LED Exterior wall light
2 Wall plugs (Ø 6 mm)
2 Mounting screws
2 LED bulbs
1 Instructions for use
General safety instructions
BEFORE USING THE PRODUCT, PLEASE FAMILIARISE YOURSELF WITH ALL
OF THE SAFETY INFORMATION AND INSTRUCTIONS FOR USE! WHEN
PASSING THIS PRODUCT ON TO OTHERS, PLEASE ALSO INCLUDE ALL THE
DOCUMENTS!
DANGER TO LIFE AND ACCIDENT HAZARD FOR TODDLERS
AND SMALL CHILDREN! Never leave children unattended with
the packaging material. The packaging material represents a danger
of suffocation. Children frequently underestimate the dangers. Please keep the
product out of the reach of children at all times.
This product may be used by children age 8 years and up, as well as by persons
with reduced physical, sensory or mental capacities, or lacking experience and/
or knowledge, so long as they are supervised or instructed in the safe use of the
product and understand the associated risks. Children should not be allowed to
play with the product. Cleaning and user maintenance should not be performed
by children without supervision.

17GB/IE
DANGER OF SUFFOCATION! Children could swallow and choke on small
included parts (e.g. screws). Keep children away from the work area during
assembly.
Danger to life
by electric shock
Always check the product for damage before connecting it to the mains. Never
use the product if it shows any signs of damage.
Prior to installation, verify that the mains voltage on site corresponds with the
operating voltage required for the product (230V∼ 50Hz). Otherwise do not
install the product.
1.0 m
FIRE HAZARD! Fit the product so that it is at least 1.0m away from
the material to be illuminated. Excessive heat can result in a fire.
Only use 230V∼ LED bulbs with a GU10 base and a maximum output of 5.3W.
Please note the LED bulb is not dimmable.
DANGER OF INJURY! Check any LED bulb for damage immediately after
unpacking. Do not fit a defective LED bulb into the product.
CAUTION! DANGER OF BURNS DUE TO HOT SURFACES!
Ensure the product has been switched off and allowed to cool before
you touch it. In this way you will avoid the danger of burns. LED bulbs
develop a great deal of heat.
Replace a defective bulb immediately. Before replacing the LED bulb always
switch off the power supply of the product.
Allow the product to cool for at least 15 minutes before replacing a defective
LED bulb.
Before installation
Note: Remove all packaging materials from the product.
Important: The electrical connection must be established by a qualified electrician
or a person trained to perform electrical installations. This person must be familiar
with the properties of the product and the connection regulations.
Before installation ensure that the circuit, to which the product will be connected,
is not energised. To do so, remove the fuse or switch off the circuit breaker in
the fuse box (0 position) (see fig. A).
Use the voltage tester to verify the de-energised status.

18 GB/IE
The included mounting material is suitable for ordinary solid concrete or masonry
construction. Check which mounting material is suitable for your chosen mount-
ing surface. If necessary, seek expert advice.
Installation
Make sure you will not be drilling into electrical, gas or water lines inside the wall.
Use a power drill to drill the holes into the brick wall. Always observe all safety in-
structions for the power drill in the manual for the power drill. Death or injury due
to electric shock may otherwise result.
When selecting the mounting location, pay attention to the following:
Make sure that the product illuminates the desired area.
Make sure the motion sensor 15 covers the desired area. The motion sensor 15
has a maximum coverage range of 8m, with a coverage angle of about 90°
(depending on the mounting height – a height of 1.8–2.5m is ideal) (see fig. I).
Make sure the motion sensor 15 is not illuminated at night by street lighting.
This can influence its functioning.
Remove the lamp shade 1from the lamp body 2.
Remove the nuts 5visible at the front of the wall plate 6, flat washers 4and
the silicon washers 3, and open the connection housing 7. Then take out the
terminal block
12
from the connection housing
7
for easy installation (see fig. B ).
Use the holes in the connection housing 7, which are intended for the mount-
ing screws 11 , to mark the drill holes (see fig. C). Ensure that you fasten the
connection housing with the arrow facing upwards inside the connection hous-
ing 7.
Now drill the fixing holes (Dia. approx. 6mm, depth approx. 40mm). Ensure
that you do not damage the electrical supply line (see fig. D).
Now place the wall plugs 10 into the drill holes.
Slide the mains connection lead 13 through the membrane 8.
Fasten the connection housing with the mounting screws 11 which are included
(see fig. E).
Connect the connection cable of the product to the mains connection lead 13
by means of the terminal block 12 (see fig. F).
Also ensure that the colour connection of the wires is correct when connecting
(L = black or brown, N = blue or white).
Now connect the earth wire (green-yellow) to the marked earth terminal
(see fig. F).
Ensure the seal 9is correctly pasted on the connection housing 7before at-
tached the wall plate 6. Now carefully attach the wall plate 6over the con-

19GB/IE
nection housing 7, attach the silicon washers 3, flat washers 4and
secure with the two nuts 5.
Check for correct fitting.
Insert the LED bulb 14 into the socket carefully with a cloth and tighten it with
a ¼ turn in a clockwise direction (see fig. G).
Place the lamp shade 1on the lamp body 2and tighten it. Ensure that the
sealing ring on the lamp body 2and lower lamp shade 1are present and
in contact (see fig. H).
Re-install the fuse for this circuit or switch on at the circuit breaker in the fuse box
(see fig. J). Your product is now ready to use.
Replacing a LED bulb
CAUTION! RISK OF ELECTRIC SHOCK!
To replace the LED bulb 14 , first of all disconnect the product from the mains
circuit. To do this, remove the fuse or switch off the circuit breaker in the fuse
box (0 setting).
Allow the product to cool completely.
Remove the lamp shade 1from the lamp body 2.
Turn the defective LED bulb 14 out of the socket with a ¼ turn anticlockwise.
Use a dry, lint-free cloth to replace a LED bulb 14 .
Insert a new LED bulb 14 in the socket and tighten it with a ¼ turn clockwise.
Check for correct fitting.
Place the lamp shade 1over the lamp body 2and screw tight. Be sure the
sealing ring makes contact with the lamp shade.
Re-install the fuse for this circuit or switch on at the circuit breaker in the fuse box.
Adjusting the motion sensor
Depending on the preadjustments of the motion sensor 15 , the product will switch
itself on for a certain period of time as soon as the motion sensor
15
detects movem ent.
These preadjustments are made using the three controllers on the underside of the
motion sensor 15 (see fig. I).
Setting the lighting duration
Turn the rotary control TIME 18 clockwise to increase the duration of the illumi-
nation. The lighting duration can be adjusted within a time window of approx.
10 seconds to 5 minutes.

20 GB/IE
Adjusting the sensitivity of the sensor
Turn the rotary control SENS
16
clockwise to increase the sensitivity of the sens or.
Note: The motion sensor 15 responds to heat radiation. When outdoor tempera-
tures are low, it is more sensitive to body heat than when outdoor temperatures are
warm. Be sure to regulate the sensitivity of the sensor over the course of the year.
Setting the daylight level
Turn the rotary control LUX 17 to increase the daylight level: In the position,
the motion sensor 15 only reacts at night (at approx. 10lx). In the position,
the motion sensor 15 also responds at daylight levels, as long as about 20,000 lx
are not exceeded.
Cleaning and care
Before cleaning, remove the fuse or switch off the circuit breaker at the fuse box.
Never immerse the product in water or other liquids. Otherwise the product can
be damaged.
Clean the product with a lint-free, slightly moist cloth and mild cleaning agent.
Re-install the fuse for this circuit or switch on at the circuit breaker in the fuse box.
Disposal
The packaging is made entirely of recyclable materials, which you may dispose of
at local recycling facilities.
b
a
Observe the marking of the packaging materials for waste separation,
which are marked with abbreviations (a) and numbers (b) with following
meaning: 1–7: plastics/ 20–22: paper and fibreboard/ 80–98: com-
posite materials.
The product and packaging materials are recyclable, dispose of it sepa-
rately for better waste treatment. The Triman logo is valid in France only.
Contact your local refuse disposal authority for more details of how to
dispose of your worn-out product.
To help protect the environment, please dispose of the product properly
when it has reached the end of its useful life and not in the household
waste. Information on collection points and their opening hours can be
obtained from your local authority.
