Legende der verwendeten Piktogramme.....Seite 6
Einleitung...................................................................................Seite 6
Bestimmungsgemäße Verwendung..............................................Seite 7
Teilebeschreibung .........................................................................Seite 7
Technische Daten..........................................................................Seite 7
Lieferumfang..................................................................................Seite 8
Allgemeine Sicherheitshinweise............................Seite 8
Vor der Montage................................................................Seite 9
Vor der Inbetriebnahme ..............................................Seite 10
Montage.....................................................................................Seite 10
Inbetriebnahme...................................................................Seite 12

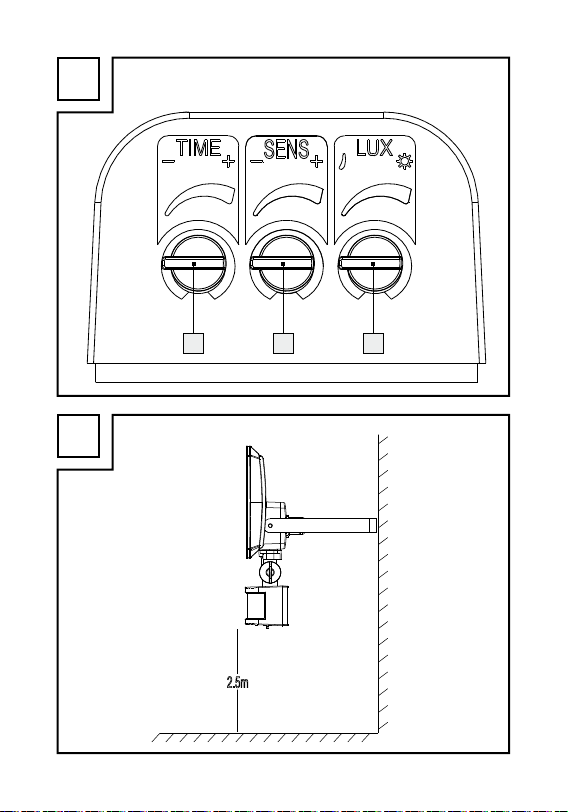

Bewegungsmelder einstellen........................................................Seite 12
Leuchtdauer einstellen...................................................................Seite 12
Empfindlichkeit des Sensors einstellen.........................................Seite 12
Tageslichtniveau einstellen ...........................................................Seite 13
Bewegungsmelder ausrichten ......................................................Seite 13
Reinigung und Pflege......................................................Seite 14
Entsorgung...............................................................................Seite 14
Garantie.....................................................................................Seite 15

6 DE/AT/CH
Legende der verwendeten Piktogramme
Wechselstrom Erfassungsentfernung
Bewegungsmelder:
ca. 12m
Spritzwassergeschützt Beleuchtungswinkel
LED: ca. 105°
Erfassungswinkel
Bewegungsmelder:
ca. 180° LED-Lebensdauer
Schwenkbarer
Bewegungsmelder
Leuchtdauer
einstellbar von ca.
10 Sek. bis 4 Min.
LED-Außenstrahler 24 W
Einleitung
Wir beglückwünschen Sie zum Kauf
Ihres neuen Produkts. Sie haben sich
damit für ein hochwertiges Produkt
entschieden. Die Bedienungsanleitung
ist Teil dieses Produkts. Sie enthält
wichtige Hinweise für Sicherheit,
Gebrauch und Entsorgung. Machen
Sie sich vor der Benutzung des Pro-
dukts mit allen Bedien- und Sicher-
heitshinweisen vertraut. Benutzen Sie
das Produkt nur wie beschrieben und
f
ür die angegebenen Einsatzbereiche.
Händigen Sie alle Unterlagen bei
Weitergabe des Produkts an Dritte
mit aus.

7DE/AT/CH
Bestimmungsgemäße
Verwendung
Das Produkt ist für eine automatische
Beleuchtung im Innen- und Außen-
bereich vorgesehen. Das Produkt
ist ausschließlich zur privaten Ver-
wendung vorgesehen.
Teilebeschreibung
1Spot
2Sicherungsschraube
3a Federscheibe
3b Zahnscheibe
4Befestigungsschraube
5Dübel
6Montagehalterung
7Anschlussbox
8Befestigungsschraube
9Bewegungsmelder
10 Isolierschutzstreifen
11 Lüsterklemme
12 Kabelverankerung
13 Ring
14 Kabelverschraubung
15 Fixierschraube (Anschlussbox)
16 Ring
17 Drehregler TIME (Einschalt-
dauer)
18 Drehregler SENS (Sensitivität)
19 Drehregler LUX (Lichtempfind-
lichkeit)
Technische Daten
Betriebs-
spannung: 230V∼ 50 Hz,
24W
LEDs: 28 x LED à 0,8W
(LED nicht aus-
tauschbar)
Dämmerungs-
schalter: einstellbar von
10lx –20.000lx
Leuchtdauer: einstellbar von
ca.10s–4 min
Schutzklasse: I
Schutzart: IP44 (spritzwasser-
geschützt)
Abmessungen
(HxBxT): ca. 194 x 180 x
61mm
Projektions-
fläche: max. 194 x
180mm
Montagehöhe: ca. 2,5m
Gewicht: ca. 640g

8 DE/AT/CH
Lieferumfang
1 LED-Außenstrahler mit
Bewegungsmelder
2 Dübel (Ø 6mm)
2 Befestigungsschrauben
1 Kabelverankerung
1 Montage- und Bedienungs-
anleitung
Allgemeine
Sicherheits-
hinweise
Machen Sie sich vor der ersten
Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen
vertraut! Händigen Sie alle Unter-
lagen bei Weitergabe des Produkts
an Dritte ebenfalls mit aus!
LEBENS- UND
UNFALLGEFAHR
FÜR KLEINKIN-
DER UND KINDER! Lassen
Sie Kinder niemals unbeaufsich-
tigt mit dem Verpackungsmateri al.
Es besteht Erstickungsgefahr
durch Verpackungsmaterial.
Kinder unterschätzen häufig die
Gefahren. Halten Sie Kinder
stets vom Produkt fern.
Dieses Produkt kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Produkts unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen. Kinder
dürfen nicht mit dem Produkt
spielen. Reinigung und Benutzer-
wartung dürfen nicht von Kindern
ohne Beaufsichtigung durchge-
führt werden.
Lebensgefahr
durch elektrischen
Schlag
Überprüfen Sie vor jedem
Netzanschluss das Produkt auf
etwaige Beschädigungen.
Benutzen Sie das Produkt nie-
mals, wenn Sie irgendwelche
Beschädigungen feststellen.

9DE/AT/CH
Vergewissern Sie sich vor der
Montage, dass die vorhandene
Netzspannung mit der benö-
tigten Betriebsspannung des
Produkts übereinstimmt
(230V∼ 50 Hz). Montieren
Sie das Produkt nicht, wenn
dies nicht der Fall ist.
VORSICHT! VERBREN-
NUNGSGEFAHR! Stellen Sie
sicher, dass das Produkt ausge-
schaltet und mindestens 15min
abgekühlt ist, bevor Sie diese
berühren. Das Produkt kann
eine große Hitze entwickeln.
0,5m
BRANDGEFAHR!
Montieren Sie das
Produkt mit einer
Entfernung von mindestens 0,5m
zu angestrahlten Materialien.
Eine übermäßige Wärmeent-
wicklung kann zu Brandent-
wicklung führen.
VORSICHT!
VERLETZUNGS-
GEFAHR! Ein be-
schädigtes Lampenglas ist vor
einer weiteren Benutzung des
Produkts zu ersetzen.
Nur zur lnstallation außerhalb
des Handbereichs vorgesehen.
Dieser Artikel enthält keine Teile,
die vom Verbraucher gewartet
werden können. Die LEDs kön-
nen nicht ausgetauscht werden.
Sollten die LEDs am Ende ihrer
Lebensdauer ausfallen, muss
das Produkt entsorgt werden.
Solange das Produkt an eine
Steckdose angeschlossen ist,
zieht es ein wenig Strom – auch
wenn die Leuchte ausgeschal-
tet ist. Um das Produkt komplett
auszuschalten, sollte der Netz-
schalter ausgeschaltet werden.
Vor der Montage
Wichtig: Der elektrische Anschluss
muss durch einen ausgebildeten
Elektriker oder eine für Elektro-
installationen eingewiesene Person
erfolgen. Diese muss Kenntnis über
die Eigenschaften des Produkts und
Anschlussbestimmungen haben.
Stellen Sie vor der Installation
sicher, dass an der Leitung, an
der das Produkt angeschlossen
werden soll, keine Spannung
vorliegt. Entfernen Sie hierfür die

10 DE/AT/CH
Sicherung oder schalten Sie den
Leitungsschutzschalter im Siche-
rungskasten aus (0-Stellung).
Überprüfen Sie die Spannungs-
freiheit mittels Spannungsprüfer.
Das beigelegte Montagemate-
rial ist für übliches festes Mauer-
werk geeignet. Informieren Sie
sich auch, welches Montage-
material für den von Ihnen ge-
wählten Montageuntergrund
geeignet ist. Informieren Sie
sich hierüber gegebenenfalls
bei einer Fachkraft.
Vor der
Inbetriebnahme
Hinweis: Entfernen Sie sämtliches
Verpackungsmaterial vom Produkt.
Montage
Vergewissern Sie sich, dass Sie
nicht auf Strom-, Gas- oder
Wasserleitungen stoßen, wenn
Sie in die Wand bohren. Ziehen
Sie die Bedienungsanleitung
Ihrer Bohrmaschine hinzu und
beachten Sie alle Sicherheits-
hinweise. Ansonsten drohen
Tod oder Verletzungsgefahr
durch Stromschlag.
Achten Sie bei der Auswahl des
Montageortes auf folgende Dinge:
Stellen Sie sicher, dass der
Spot 1den gewünschten Be-
reich ausleuchtet. Sie können
den Spot 1vertikal bewegen.
Stellen Sie sicher, dass der
Bewegungsmelder 9den
gewünschten Bereich erfasst.
Der Bewegungsmelder 9hat
einen Erfassungsbereich von
max. 12m, bei einem Erfassungs-
winkel von ca. 180°(abhängig
von der Montagehöhe – ideal
ist eine Höhe von 2,50m)
(Abb. D).
Achten Sie darauf, dass der
Bewegungsmelder 9nachts
nicht von Straßenbeleuchtung
angestrahlt wird. Dies kann die
Wirkungsweise beeinflussen.
Gehen Sie zur Montage vor, wie
im Folgenden beschrieben:
Lösen Sie die Sicherungs-
schrauben 2mit einem

11DE/AT/CH
Kreuzschlitzschraubendreher,
um die Montagehalterung 6
vom Spot 1zu trennen.
Halten Sie den Montagehalte-
rung 6waagerecht ausge-
richtet (ggf. Wasserwaage)
gegen die Wand und markieren
Sie die Befestigungslöcher.
Bohren Sie nun die Befestigungs-
löcher (Ø 6mm) und führen
Sie die Dübel 5in die Bohr-
löcher ein (Abb. A).
Befestigen Sie die Montagehal-
terung 6mit den beiliegenden
Befestigungsschrauben 4und
prüfen Sie den sicheren Sitz.
Öffnen Sie die Anschlussbox
7
,
indem Sie mit Hilfe eines Kreuz-
schlitzschraubendrehers die
Fixierschrauben 15 lösen
(s. Abb. B).
Lösen Sie die Kabelverschrau-
bung 14 und schieben Sie ein
Verbindungskabel (nicht im Lie-
ferumfang enthalten) des Typs
H05RN-F 3G 1,0mm2 durch
die Kabelverschraubung 14 in
die Anschlussbox 7.
Öffnen Sie die Lüsterklemme
11 , indem Sie mit einem
Schlitzschraubenzieher die
Schrauben lösen. Ziehen Sie
Aderendhülsen über die Leitun-
gen des Verbindungskabels.
Bringen Sie auch die Kabelver-
ankerung 12 am Verbindungs-
kabel an und fixieren Sie es mit
einer Kneifzange (s. Abb. B).
Verbinden Sie die Leitungen
mit der Lüsterklemme 11 in der
Anschlussbox 7. Achten Sie
hierbei auf die Kennzeichnung
des Lüsterklemmes 11 (L für
den spannungsführenden Leiter,
N für den Nullleiter und für
den Schutzleiter) (s. Abb. B).
Schließen Sie die Lüsterklemme
11 , indem Sie die Schrauben
wieder anziehen.
Schließen Sie die Anschluss-
box 7wieder, indem Sie die
Fixierschrauben 15 wieder an-
ziehen.
Verwenden Sie nun einen
Kreuzschlitzschraubendreher,
um den Spot 1mit Hilfe der
zuvor entfernten Sicherungs-
schrauben 2, Federscheiben
3a und Zahnscheiben 3b auf
der Montagehalterung 6an-
zubringen (Abb. A).

12 DE/AT/CH
Richten Sie den Spot 1in
die gewünschte Richtung aus.
Hierzu müssen Sie ggf. die Be-
festigungsschraube 8etwas
lösen.
Ziehen Sie nach dem Ausrich-
ten die Befestigungsschraube
8wieder an, um einen siche-
ren Halt zu gewährleisten.
Setzen Sie die Sicherung wieder
ein oder schalten Sie den Leitungs-
schutzschalter wieder an. Ihr Produkt
ist nun betriebsbereit.
Inbetriebnahme
Bewegungsmelder
einstellen
Je nach den Voreinstellungen des
Bewegungsmelders 9schaltet sich
der Spot 1für eine gewisse Zeit
ein, sobald der Bewegungsmelder
9eine Bewegung erfasst. Diese
Voreinstellungen werden an den
drei Reglern auf der Unterseite des
Bewegungsmelders 9vorgenom-
men (Abb. C).
Leuchtdauer
einstellen
Drehen Sie den Drehregler TIME
17 im Uhrzeigersinn, um die
Beleuchtungsdauer zu erhöhen.
Die Beleuchtungsdauer können
Sie in einem Zeitfenster von
ca. 10 Sekunden bis 4 Minuten
einstellen.
Empfindlichkeit des
Sensors einstellen
Drehen Sie den Drehregler
SENS 18 im Uhrzeigersinn,
um die Empfindlichkeit des
Sensors zu erhöhen.
Hinweis: Der Bewegungsmel-
der 9erfasst Wärmestrahlung.
Er reagiert bei niedrigen Außen-
temperaturen empfindlicher auf
Körperwärme als bei warmen
Außentemperaturen. Achten
Sie darauf, ggf. die Empfind-
lichkeit des Sensors im Laufe
der Jahreszeiten zu regulieren.

13DE/AT/CH
Tageslichtniveau
einstellen
Drehen Sie den Drehregler LUX
19 im Uhrzeigersinn, um das
Tageslichtniveau zu erhöhen:
In der Position reagiert der
Bewegungsmelder nur bei Nacht
(bei ca. 10lx). In der Position
reagiert der Bewegungsmelder
auch bei Tageslichtniveau,
solange ca. 20.000lx nicht
überschritten werden.
Bewegungsmelder
ausrichten
Hinweis: Sie sollten diese Einstel-
lung bei Dämmerung durchführen.
Lösen Sie die Befestigungs-
schraube 8.
Drehen Sie den Drehregler
LUX 19 auf die Position .
Richten Sie den Bewegungs-
melder 9in die zentrale
Richtung des gewünschten
Erfassungsbereichs.
Bewegen Sie sich im Erfassungs-
bereich, bis Sie mit dem
Ansprechverhalten des Bewe-
gungsmelders 9zufrieden sind.
Verändern Sie dazu die Position
des Drehreglers SENS 18 oder
die Ausrichtung des Bewegungs-
melders 9.
Hinweis: Beachten Sie, dass
der Bewegungsmelder 9vor-
wiegend Bewegungen quer zum
Bewegungsmelder 9erfasst.
Wenn Sie sich geradewegs auf
den Bewegungsmelder 9zu
bewegen, kann er diese Bewe-
gung nicht erfassen.
Wenn Sie den Bewegungsmel-
der 9zufriedenstellend aus-
gerichtet haben, ziehen Sie
die Befestigungsschraube 8
wieder fest, um die Einstellun-
gen zu fixieren.
Drehen Sie den Drehregler
LUX 19 in die gewünschte
Position. Ermitteln Sie diese
während der Dämmerungszeit,
in der der Spot 1reagieren
soll.
Drehen Sie den Drehregler
LUX 19 langsam im Uhrzeiger-
sinn, bis er auf Bewegung im
Erfassungsbereich reagiert.

14 DE/AT/CH
Reinigung und Pflege
Entfernen Sie vor der Reinigung
im Sicherungskasten die Siche-
rung oder schalten Sie den
Leitungsschutzschalter aus.
Tauchen Sie das Produkt niemals
in Wasser oder in andere Flüs-
sigkeiten. Andernfalls kann das
Produkt beschädigt werden.
Reinigen Sie das Produkt mit
einem fusselfreien, leicht ange-
feuchteten Tuch und mildem
Reinigungsmittel.
Setzen Sie nach der Reinigung
und vor der erneuten Inbetrieb-
nahme die Sicherung wieder ein
oder schalten Sie den Leitungs-
schutzschalter wieder an.
Entsorgung
Die Verpackung besteht aus umwelt-
freundlichen Materialien, die Sie
über die örtlichen Recyclingstellen
entsorgen können.
b
a
Beachten Sie die Kenn-
zeichnung der Ver-
packungsmaterialien
bei der Abfalltrennung, diese sind
gekennzeichnet mit Abkürzungen
(a) und Nummern (b) mit folgender
Bedeutung: 1–7: Kunststoffe /
20–22: Papier und Pappe/80–98:
Verbundstoffe.
Das Produkt und die Ver-
packungsmaterialien sind
recycelbar, entsorgen Sie
diese getrennt für eine bessere Ab-
fallbehandlung. Das Triman-Logo
gilt nur für Frankreich.
Möglichkeiten zur Ent-
sorgung des ausgedien-
ten Produkts erfahren Sie
bei Ihrer Gemeinde- oder Stadtver-
waltung.
Werfen Sie Ihr Produkt,
wenn es ausgedient hat,
im Interesse des Umwelt-
schutzes nicht in den Hausmüll,
sondern führen Sie es einer fach-
gerechten Entsorgung zu. Über
Sammelstellen und deren Öffnungs-
zeiten können Sie sich bei Ihrer zu-
ständigen Verwaltung informieren.

15DE/AT/CH
Garantie
Das Produkt wurde nach strengen
Qualitätsrichtlinien sorgfältig pro-
d
uziert und vor Anlieferung gewissen-
haft geprüft. Im Falle von Mängeln
dieses Produkts stehen Ihnen gegen
den Verkäufer des Produkts gesetz-
liche Rechte zu. Diese gesetzlichen
Rechte werden durch unsere im
Folgenden dargestellte Garantie
nicht eingeschränkt.
Sie erhalten auf dieses Produkt 3
Jahre Garantie ab Kaufdatum.
Die Garantiefrist beginnt mit dem
Kaufdatum. Bitte bewahren Sie den
Original-Kassenbon gut auf. Diese
Unterlage wird als Nachweis für
den Kauf benötigt.
Tritt innerhalb von 3 Jahren ab dem
Kaufdatum dieses Produkts ein Ma-
terial- oder Fabrikationsfehler auf,
wird das Produkt von uns – nach
unserer Wahl – für Sie kostenlos
repariert oder ersetzt. Diese Ga-
rantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß be-
nutzt oder gewartet wurde.
Die Garantieleistung gilt für Mate-
rial- oder Fabrikationsfehler. Diese
Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnut-
zung ausgesetzt sind (z. B. Batte-
rien) und daher als Verschleißteile
angesehen werden können oder
Beschädigungen an zerbrechlichen
Teilen, z. B. Schalter, Akkus oder
die aus Glas gefertigt sind.

16 GB/IE
List of pictograms used..................................................Page 17
Introduction.............................................................................Page 17
Intended use..................................................................................Page 18
Parts description............................................................................Page 18
Technical data...............................................................................Page 18
Scope of delivery..........................................................................Page 19
General safety instructions........................................Page 19
Before installation.............................................................Page 20
Before use.................................................................................Page 21
Installation...............................................................................Page 21
Start-up .......................................................................................Page 22
Adjusting the motion detector.......................................................Page 22
Setting the lighting duration..........................................................Page 23
Adjusting the sensitivity of the sensor...........................................Page 23
Setting the daylight level ..............................................................Page 23
Aligning the motion detector........................................................Page 23
Cleaning and care..............................................................Page 24
Disposal......................................................................................Page 24
Warranty...................................................................................Page 25

17GB/IE
List of pictograms used
Alternating current Motion sensor
coverage distance:
approx. 12 m
Splashproof LED illuminating angle:
approx. 105 °
Motion sensor
detection angle:
approx. 180 ° LED lifespan
Pivoting motion detector Adjustable illumination
time from approx.
10 secs to 4 mins
24W LED Outdoor Light
Introduction
We congratulate you on the pur-
chase of your new product. You
have chosen a high quality product.
The instructions for use are part of
the product. They contain important
information concerning safety, use
and disposal. Before using the prod-
uct, please familiarise yourself with
all of the safety information and
instructions for use. Only use the
product as described and for the
specified applications. If you pass
the product on to anyone else,
please ensure that you also pass
on all the documentation with it.

18 GB/IE
Intended use
The product is intended for auto-
matic lighting in both indoor and
outdoor areas. This product is solely
intended for private use.
Parts description
1Spotlight
2Locking screw
(mounting bracket)
3a Spring washer
3b Tooth lock washer
4Mounting screw
5Wall plug
6Mounting bracket
7Connection box
8Fastening screw
9Motion detector
10 Insulation strip
11 Terminal block
12 Cord anchorage
13 Seal ring
14 Cable gland
15 Fixing screw (connection box)
16 Seal ring
17 Rotary control TIME
(switched on duration)
18 Rotary control SENS
(sensitivity)
19 Rotary control LUX
(light sensitivity)
Technical data
Operating
voltage: 230V∼ 50 Hz,
24W
LEDs: 28 x LED x
0.8W (LEDs non-
replaceable)
Dimming switch: Adjustable from
10lx–20,000 lx
Light on time: Adjustable
between
approx.10 s –
4min
Protection class: I
Protection class: IP44
(Splashproof)
Dimensions
(H x W x D): approx. 194 x
180 x 61mm
Projected area: max. 194 x
180mm
Mounting height: approx. 2.5m
Weight: approx. 640 g

19GB/IE
Scope of delivery
1 LED Spotlight with motion
detector
2 Wall plugs (Ø 6mm)
2 Mounting screws
1 Cord anchorage
1 Set of mounting and operating
instructions
General safety
instructions
Before using the product, please
familiarise yourself with all of the
safety information and instructions
for use! When passing this product
on to others, please also include
all the documents!
DANGER TO LIFE
AND ACCIDENT
HAZARD FOR
TODDLERS AND SMALL
CHILDREN! Never leave chil-
dren unattended with the pack-
aging material. The packaging
material represents a danger of
suffocation. Children frequently
underestimate the dangers.
Please keep children away
from the product at all times.
This product may be used by
children age 8 years and up,
as well as by persons with re-
duced physical, sensory or
mental capacities, or lacking
experience and/or knowledge,
so long as they are supervised
or instructed in the safe use of
the product and understand
the associated risks. Children
should not be allowed to play
with the product. Cleaning and
user maintenance should not
be performed by children with-
out supervision.
Risk of electric
shock
Always check product for dam-
age before connecting it to
power. Never use the product
if it shows any signs of damage.
Prior to installation, verify that
the mains voltage on site corre-
sponds with the operating volt-
age required for the product
(230V∼ 50 Hz). Otherwise do
not install the product.

20 GB/IE
CAUTION! DANGER OF
BURN INJURIES! To prevent
burns, verify the product is
switched off and has cooled
down for at least 15min before
touching it. The product can
become very hot.
0.5m
FIRE HAZARD!
Fit the product so
that it is at least
0.5m away from the material
to be illuminated. Excessive
heat can result in a fire.
CAUTION! RISK
OF INJURY! Bro-
ken lamp glass must
be replaced before any further
use is made of the product.
Only intended for installations
out of normal reach.
This product does not contain
any parts that can be serviced
by the user. The LEDs cannot
be replaced.
If the LEDs fail at the end of their
lives, the entire product must
be replaced.
The product continues to draw
a small amount of power even
if the lamp is off as long as
product is connected to supply
mains. To switch the product
off completely, the mains switch
should be switched off.
Before installation
Important: The electrical connec-
tion must be established by a quali-
fied electrician or a person trained
to perform electrical installations.
This person must be familiar with
the properties of the product and
the connection regulations.
Before installation ensure that
the circuit, to which the product
will be connected, is not ener-
gised. To do so, remove the fuse
or switch off the circuit breaker
in the fuse box (0 position).
Use the voltage tester to verify
the de-energised status.
The included mounting material
is suitable for ordinary solid
concrete or masonry construc-
tion. Check which mounting
material is suitable for your
chosen mounting surface. If
necessary, seek expert advice.
