LIVARNO Z30845 User manual

3GB/IE
Introduction
Chest of Drawers
Introduction
Before assembling and using the product
for the first time, take time to familiarise
yourself with the product first. Read the
following assembly instructions and safety instruc-
tions carefully. Only use the product as described
and for the designated areas of application. Please
keep these instructions in a safe place. If you hand
this product on to a third party, you must also pass
on all documents relating to the product.
Proper Use
The product is suitable for storing and keeping safe
small and lightweight objects. It is designed for use in
private, dry, indoor areas. Any use other than previ-
ously mentioned or any product modification is prohib-
ited and can lead to injuries and/or product damage.
The manufacturer is not liable for any damages
caused by any use other than for the intended pur-
pose. The product is not intended for commercial use.
Description of parts
and features
1Top panel
2Right side panel
3Trim
4Bottom connection piece
5Back panel
6Left side panel
7Top connection piece
8Separating panel
9Middle connection piece
10 Back/sides (small drawer), preassembled
component
11 Bottom (small drawer)
12 Left front (small drawer)
13 Right front (small drawer)
14 Back/sides (large drawer), preassembled
component
15 Bottom (large drawer)
16 Front (large drawer)
17 Wooden dowel (approx. ø 7.8 x 30mm)
18 Cam pin (approx. ø 6 x 36mm)
19 Cam connector (approx. ø 15 x 12mm)
20 Drawer handle
21 Cross-head screw (approx. ø 4 x 20mm)
22 Metal drawer runner (small drawer)
23 Cross-head screw (approx. ø 4 x 10mm)
24 Dowel (approx. ø 6 x 30 mm)
25 Cross-head screw (approx. ø 3.5 x 40mm)
26 Wooden dowel (approx. ø 5.8 x 30mm)
27 Cam pin (approx. ø 6 x 25mm)
28 Cam connector (approx. ø 12 x 10mm)
29 Cam pin (approx. ø 6 x 36mm)
30 Cross-head screw (approx. ø 4 x 9mm)
31 Back panel restraint
32 Cross-head screw (approx. ø 2.5 x 16mm)
33 Cap
34 Metal drawer runner (large drawer)
35 Cross-head screw (approx. ø 3 x 10mm)
Supply Scope
Immediately after unpacking, check that the delivery
is complete and that the product and all its parts are
in perfect condition. Do not under any circumstances
assemble the product if the delivery is incomplete.
1 Top panel
1 Right side panel
1 Trim
1 Bottom connection piece
1 Back panel
1 Left side panel
1 Top connection piece
1 Separating panel
1 Middle connection piece
2 Back/ sides (small drawer), preassembled
components
2 Bottoms (small drawer)
1 Left front (small drawer)
1 Right front (small drawer)
4 Back/sides (large drawer), preassembled
components
4 Bottoms (large drawer)
64099_liv_Kommode_Content_LB3.indd 3 11.05.11 16:26

4 GB/IE
Introduction/Safety advice
4 Fronts (large drawer)
19 Wooden dowels (approx. ø 7.8 x 30 mm)
10 Cam pins (approx. ø 6 x 36mm)
12 Cam connectors (approx. ø 15 x 12mm)
10 Drawer handles
10 Cross-head screws (approx. ø 4 x 20mm)
4 Metal drawer runners (small drawer)
12 Cross-head screws (approx. ø 4 x 10mm)
2 Dowel (approx. ø 6 x 30mm)
3 Cross-head screws (approx. ø 3.5 x 40mm
16 Wooden dowels (approx. ø 5.8 x 30 mm)
12 Cam pins (approx. ø 6 x 25mm)
12 Cam connectors (approx. ø 12 x 10mm)
2 Cam pins (approx. ø 6 x 36mm)
12 Cross-head screws (approx. ø 4 x 9mm)
4 Back panel restraints
4 Cross-head screws (approx. ø 2.5 x 16mm)
12 Caps
8 Metal drawer runners (large drawer)
16 Cross-head screws (approx. ø 3 x 10mm)
1 Assembly instructions
Technical data
Dimensions: approx. 79 x 80 x 34cm (W x H x D)
Material: MDF, chipboard
Max. load: 20kg for top panel
10kg per drawer
Safety advice
KEEP ALL THE SAFETY ADVICE AND INSTRUC-
TIONS IN A SAFE PLACE FOR FUTURE
REFERENCE!
RISK OF LOSS
OF LIFE OR ACCIDENT TO IN-
FANTS AND CHILDREN! Never
leave children unsupervised with the packaging
materials. Danger of suffocation. This product is
not a toy!
CAUTION! RISK OF INJURY! Make sure
that all parts are undamaged and assembled
correctly. Improper assembly carries a risk of
injury. Damaged parts may affect the safety
and function of the product.
CAUTION! Do not leave children unsupervised!
The product is not a climbing frame or a toy!
Make sure that nobody, especially a child, climbs
on or leans against the product. The wall fasten-
ings could be torn out of the wall and the prod-
uct could tip over, resulting in injury or damage.
DANGER OF ELECTRIC SHOCK!
DANGER OF DAMAGE TO
PROPERTY! DANGER OF IN-
JURY! Ensure that you do not strike electrical
cables, gas or water pipes when you are drilling
into the wall. If necessary, check the wall using
a suitable detector before you drill.
Examine the wall before installation and choose
suitable installation fixings. We have supplied
fixings suitable for an ordinary solid masonry wall.
CAUTION! FIRE HAZARD! Do
not position the product near an
open fire and/ or radiant heaters.
Make sure that this product is standing on a
solid, level surface.
Distribute weight upon this products‘ surface
evenly so that it cannot overturn.
Regularly check the stability of all connections
and retighten the screws.
Keep the product away from water and moisture.
Otherwise the product may be damaged.
The safety of the product can only be ensured
if it is properly assembled and all connections
are made securely.
Check the stability of the product before you
use it.
CAUTION! Do not lift or move the product if
it is supporting any object.
CAUTION! RISK OF SHEAR-
ING OR CRUSHING INJURY!
Please ensure that your fingers do
not get themselves between the drawers and
the carcass when you are opening or closing
the drawers.
kg
Do not exceed the allowable maxi-
mum loads on the top panel (20kg)
or the drawers (10kg each). Failure
to observe this advice may lead to injury and/
or damage to the product.
64099_liv_Kommode_Content_LB3.indd 4 11.05.11 16:26

5GB/IE
Assembly/Cleaning and Care/Service/Disposal
Assembly
Note: Assemble the product on a scratch-resistant
floor that is sufficiently large. You may have to put
a blanket or the like down in order to avoid
damaging the product.
Note: This product requires wall mounting. Make
sure that you position the mounting material at the
right height. Otherwise you will not be able to
mount the product correctly.
Note: Assembly requires an electric drill with a
6 mm diameter drill bit and a screwdriver. Refer
to the operating instructions for your electric drill
before assembly.

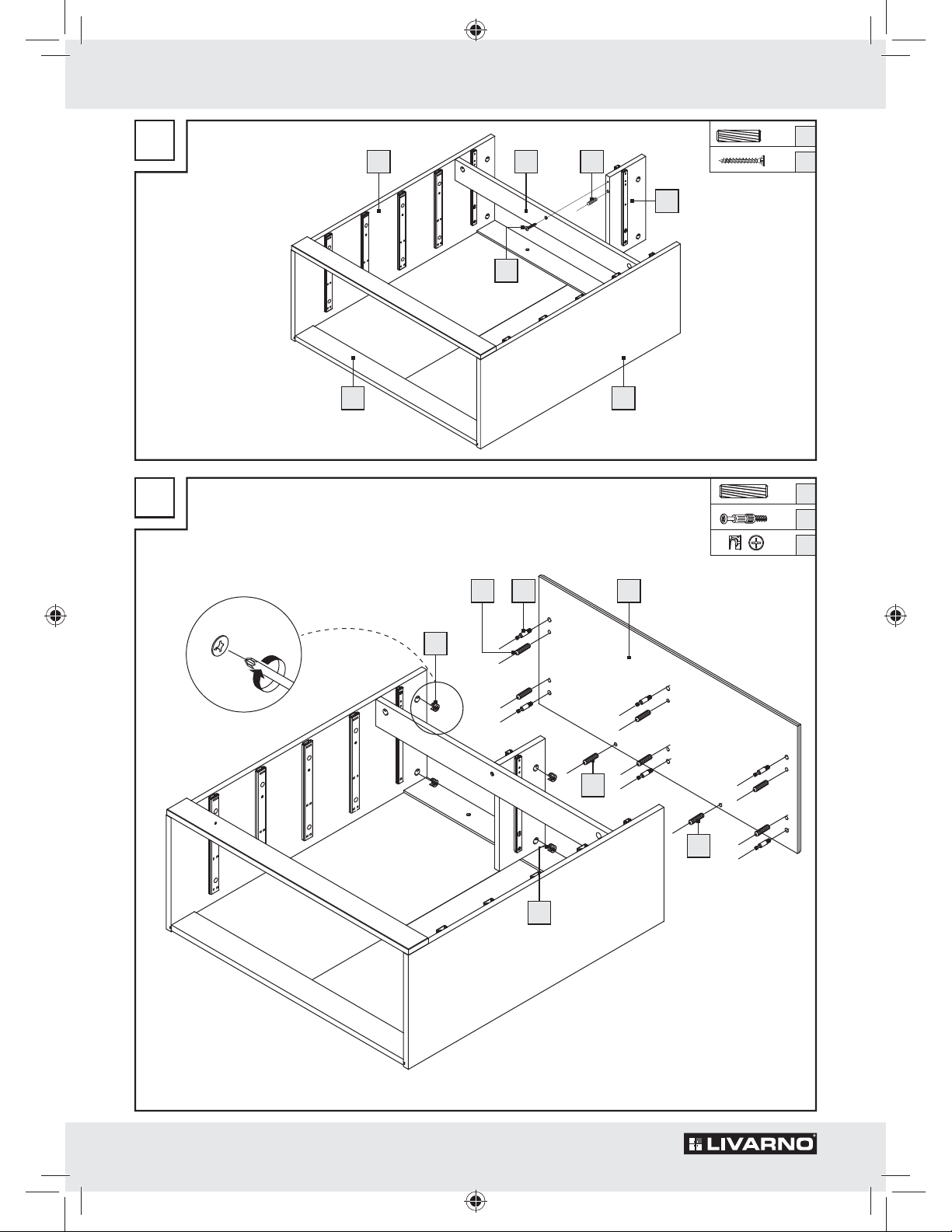

Assemble the product in accordance with
Figs. A to M.
Note: Regularly check the stability of all connections
and retighten the screws regularly.
Cleaning and Care
Do not under any circumstances use corrosive or
abrasive cleaning agents. These may damage
the product.
Clean the product with a dry, non-fluffing cloth.
To remove more stubborn dirt, use a damp
cloth and, if necessary, a mild cleaning agent.
Service
GB
Service Great Britain
Tel.: [phone]
(0,10 GBP/Min.)
e-mail: milome[email protected]
IAN 64099
IE
Service Ireland
Tel: [phone]
(0,08 EUR/Min. (peak)
0,06 EUR/Min. (off peak))
e-mail: milome[email protected]
IAN 64099
Disposal
The packaging is made entirely of
recyclable materials, which you may
dispose of at local recycling facilities.
Contact your local refuse disposal authority for more
details of how to dispose of your worn-out product.
Product description:
Chest of Drawers
Model No.: Z30845
Version: 07 / 2011
64099_liv_Kommode_Content_LB3.indd 5 11.05.11 16:26

6 FI
Johdanto
Lipasto
Johdanto
Tutustu tuotteeseen ennen sen asentamista
ja ensimmäistä käyttöönottoa. Lue huolel-
lisesti seuraavat asennus- ja turvaohjeet.
Käytä tuotetta ainoastaan ohjeiden mukaan ja siinä
mainittuihin tarkoituksiin. Säilytä nämä ohjeet huo-
lellisesti. Anna kaikki tätä tuotetta koskevat paperit
aina tuotteen mukana eteenpäin.

Käyttötarkoitus
Tuote on tarkoitettu pienten ja kevyiden esineiden
säilytykseen. Se on tarkoitettu yksinomaan yksityis-
käyttöön kuivissa sisätiloissa. Se voi aiheuttaa
loukkaantumisia ja/tai tuotteen vanhinkoitumista.
Valmistaja ei vastaa virheellisestä käytöstä johtuneista
vahingoista. Tuote ei ole tarkoitettu ammattimaiseen
käyttöön.

Osaluettelo
1Kansilevy
2Oikea sivuseinä
3Paneeli
4Alempi liitoskappale
5Takaseinä
6Vasen sivuseinä
7Ylempi liitoskappale
8Väliseinä
9Keskimmäinen liitoskappale
10 Takaseinä/ sivuseinät (pieni laatikko),
esiasennettu
11 Pohjalevy (pieni laatikko)
12 Vasen etulevy (pieni laatikko)
13 Oikea etulevy (pieni laatikko)
14 Takaseinä/ sivuseinät (iso laatikko),
esiasennettu
15 Pohjalevy (iso laatikko)
16 Etulevy (iso laatikko)
17 Puutulppa (n. ø 7,8x30mm)
18 Ruuvitulppa (n. ø 6 x 36 mm)
19 Epäkeskoliitin (n. ø 15 x 12 mm)
20 Laatikon vedin
21 Ristikantaruuvi (n. ø 4 x 20mm)
22 Metallikisko (pieni laatikko)
23 Ristikantaruuvi (n. ø 4 x 10mm)
24 Tulppa (n. ø 6 x 30 mm)
25 Ristikantaruuvi (n. ø 3,5 x 40mm)
26 Puutulppa (n. ø 5,8x30mm)
27 Ruuvitulppa (n. ø 6 x 25 mm)
28 Epäkeskoliitin (n. ø 12 x 10 mm)
29 Ruuvitulppa (n. ø 6 x 36 mm)
30 Ristikantaruuvi (n. ø 4 x 9mm)
31 Takaseinän stabilointi
32 Ristikantaruuvi (n. ø 2,5 x 16mm)
33 Peitenuppi
34 Metallikisko (iso laatikko)
35 Ristikantaruuvi (n. ø 3 x 10mm)

Toimituksen sisältö
Tarkista heti avattuasi pakkaukset toimituksen
täydellisyys sekä tuotteen ja osien moitteeton kunto.
Älä missään tapauksessa asenna tuotetta, jos
toimitus ei ole täydellinen.
1 kansilevy
1 oikea sivuseinä
1 paneeli
1 alempi liitoskappale
1 takaseinä
1 vasen sivuseinä
1 ylempi liitoskappale
1 väliseinä
1 keskimmäinen liitoskappale
2 takaseinää/sivuseinää (pieni laatikko),
esiasennettu
2 pohjalevyä (pieni laatikko)
1 vasen etulevy (pieni laatikko)
1 oikea etulevy (pieni laatikko)
4 takaseinää/sivuseinää (iso laatikko),
esiasennettu
4 pohjalevyä (iso laatikko)
4 etulevyä (iso laatikko)
19 puutulppaa (n. ø 7,8 x 30 mm)
10 ruuvitulppaa (n. ø 6 x 36 mm)
12 epäkeskoliitintä (n. ø 15 x 12 mm)
64099_liv_Kommode_Content_LB3.indd 6 11.05.11 16:26

7FI
Johdanto/Turvaohjeet
10 laatikon vedintä
10 ristikantaruuvia (n. ø 4 x 20mm)
4 metallikiskoa (pieni laatikko)
12 ristikantaruuvia (n. ø 4 x 10mm)
2 tulppaa (n. ø 6 x 30mm)
3 ristikantaruuvia (n. ø 3,5 x 40mm)
16 puutulppaa (n. ø 5,8 x 30 mm)
12 ruuvitulppaa (n. ø 6 x 25 mm)
12 epäkeskoliitintä (n. ø 12 x 10 mm)
2 ruuvitulppaa (n. ø 6 x 36 mm)
12 ristikantaruuvia (n. ø 4 x 9mm)
4 takaseinän stabilointia
4 ristikantaruuvia (n. ø 2,5 x 16mm)
12 peitenuppia
8 metallikiskoa (iso laatikko)
16 ristikantaruuvia (n. ø 3 x 10mm)
1 asennusohje
Tekniset tiedot
Mitat: n. 79 x 80 x 34cm (l x k x s)
Materiaali: MDF, lastulevy
Max kuormitettavuus: 20kg kansilevy
10 kg laatikko
Turvaohjeet
SÄILYTÄ KAIKKI TURVA- JA MUUT OHJEET
TULEVAA TARVETTA VARTEN!
HENGEN- JA
TAPATURMANVAARA PIKKU-
LAPSILLE JA LAPSILLE! Älä
koskaan jätä lapsia pakkausmateriaalien lähei-
syyteen ilman valvontaa. Tukehtumisvaara. Älä
anna tuotetta lasten käsiin. Tämä tuote ei ole
leikkikalu!
VARO! LOUKKAANTUMISVAARA! Varmista ,
että kaikki osat on asennettu asianmukaisesti ja
vahingoittumattomina. Epäasianmukainen asennus
merkitsee loukkaantumisvaaraa. Vialliset osat
voivat vaikuttaa turvallisuuteen ja toimintaan.
VARO! Älä jätä lapsia ilman valvontaa! Tuote
ei ole kiipeilyteline eikä tarkoitettu lasten leik-
keihin! Varmistaudu, ettei kukaan, erityisesti
lapset, pääse kiipeämään tuotteelle tai nojaa-
maan siihen. Seinäkiinnitys voi irrota seinästä
ja tuote kaatua. Tästä voi olla seurauksena
loukkaantumisia ja/tai vaurioita.
SÄHKÖISKUVAARA! AINEEL-
LISTEN VAHINKOJEN VAARA!
LOUKKAANTUMISVAARA!
Varmistaudu, ettet seinää poratessasi osu
sähkö-, kaasu tai vesijohtoihin. Tarkista seinä
tarvittaessa johtojen etsintälaitteella, ennen
kuin ryhdyt poraamaan seinää.
Ota ennen seinäasennusta selvää, mikä asen-
nusmateriaali sopii seinääsi. Olemme toimitta-
neet mukaan asennusmateriaalia, joka soveltuu
tavanomaiseen kiinteään kiviseinään.
VARO! TULIPALOVAARA! Älä
milloinkaan sijoita tuotetta avoimen
tulen ja/tai lämpösäteilijöiden
läheisyyteen.
Varmistaudu, että tuote seisoo tukevasti kiinte-
ällä alustalla maan tasalla.
Tuote on kuormitettava tasaisesti ja niin, ettei se
pääse kaatumaan.
Tarkista säännöllisesti, että kaikki liitoskohdat
ovat moitteettomat ja kiristä ruuvit säännöllisesti.
Pidä tuote loitolla vedestä ja kosteudesta. Ne
voivat aiheuttaa aineellisia vaurioita.
Tuotteen turvallisuus voidaan taata vain, jos se
on asennettu määräystenmukaisesti ja kaikki
liitoselementit on kiinnitetty kunnolla.
Varmistaudu tuotteen tukevuudesta ennen kuin
ryhdyt käyttämään sitä.
VARO! Älä nosta äläkä liikuta tuotetta, jos
sillä on painoa.
VARO! PURISTUKSEENJOU-
TUMISVAARA! Varo, etteivät sor-
mesi joudu laatikoiden ja lipaston
väliin laatikoita avatessasi ja sulkiessasi.
kg
Älä kuormita kansilevyä yli 20 kilolla
äläkä yksittäistä laatikkoa yli
10 kilolla. Loukkaantumisvaara
ja/tai tuotteen vaurioituminen ellei tätä ohjetta
noudateta.
64099_liv_Kommode_Content_LB3.indd 7 11.05.11 16:26

8 FI
Asennus/Puhdistus ja hoito/Huolto/Jätehuolto
Asennus
Huomautus: Asenna tuote riittävän suurelle,
naarmuuntumattomalle alustalle. Asete tarvittaessa
peite tms. tuotteen alle, jotta välttyisit tuotteen vauri-
oitumisen.
Huomautus: Tämä tuote on asennettava sei-
nään. Tarkista, että asennusmateriaali sijoitetaan
oikealle korkeudelle. Muussa tapauksessa tuotetta
ei voida asentaa kunnolla.
Huomautus: Asennukseen tarvitset porakoneen
6 mm poranterällä ja ristikantaruuvinvääntimen.
Ota asennuksessa avuksesi porakoneesi käyttö-
ohje.
Asenna tuote kuvien A - M osoittamalla tavalla.
Huomautus: Tarkista säännöllisesti, ettei liitos-
kohdissa ole vaurioita ja kiristä ruuvit säännöllisesti.
Puhdistus ja hoito
Älä missään tapauksessa käytä syövyttävää tai
hankaavaa puhdistusainetta. Tuote voi muuten
vahingoittua.
Puhdista tuote kuivalla liinalla, joka ei
nukkaannu.
Käytä kosteaa liinaa ja tarvittaessa mietoa
puhdistusainetta, jos tuote on erittäin likainen.
Huolto
FI
Huolto Suomi
Tel.: [phone]
e-mail: milome[email protected]
IAN 64099
Jätehuolto
Pakkaus koostuu ympäristöystävällisistä
materiaaleista ja voit toimittaa sen
paikallisiin kierrätyspisteisiin.
Voit tiedustella käytettyjen tuotteiden jätehuoltoa
koskevista mahdollisuuksista kunnan tai kaupungin
virastosta.
Tuotenimitys:
Lipasto
Malli nro.: Z30845
Versio: 07 / 2011
64099_liv_Kommode_Content_LB3.indd 8 11.05.11 16:26

9SE
Inledning
Byrå
Inledning
Bekanta dig med produkten före monte-
ring och första användning. Läs noga
igenom följande monteringsinstruktion
och säkerhetsinformationen. Använd produkten
endast enligt beskrivningen och endast för de an-
givna ändamålen. Förvara denna anvisning väl.
Överlämna även dessa handlingar om du överlåter
produkten till en tredje person.
Ändamålsenlig användning
Produkten är avsedd för förvaring av små och lätta
föremål. Den är endast avsedd för användning i
torra rum inomhus och för privat bruk. En annan
användning än den som beskrivits eller en föränd-
ring av produkten är inte tillåten och kan förorsaka
personskador och/ eller skador på produkten. Till-
verkaren ansvarar inte för skador som förorsakas
av icke ändamålsenlig användning. Denna produkt
är ej lämplig för yrkesmässig användning.
Beskrivning av delarna
1Täckplatta
2Höger sidovägg
3Panel
4Undre förbindelse
5Bakvägg
6Vänster sidovägg
7Övre förbindelse
8Skiljevägg
9Mittenstycke
10 Bakvägg/sidoväggar (liten låda),
förmonterad
11 Bottenplatta (liten låda)
12 Vänster frontplatta (liten låda)
13 Höger frontplatta (liten låda)
14 Bakvägg/sidoväggar (stor låda), förmonterad
15 Bottenplatta (stor låda)
16 Frontplatta (stor låda)
17 Träplugg (ca. ø 7,8 x 30mm)
18 Skruvplugg (ca. ø 6 x 36mm)
19 Excenterförbindelse (ca. ø 15 x 12mm)
20 Lådhandtag
21 Krysskruv (ca. ø 4 x 20mm)
22 Metallskena (liten låda)
23 Krysskruv (ca. ø 4 x 10mm)
24 Plugg (ca. ø 6 x 30mm)
25 Krysskruv (ca. ø 3,5 x 40mm)
26 Träplugg (ca. ø 5,8 x 30mm)
27 Skruvplugg (ca. ø 6 x 25mm)
28 Excenterförbindelse (ca. ø 12 x 10mm)
29 Skruvplugg (ca. ø 6 x 36 mm)
30 Krysskruv (ca. ø 4 x 9mm)
31 Stabilisering för bakvägg
32 Krysskruv (ca. ø 2,5 x 16mm)
33 Täckbricka
34 Metallskena (stor låda)
35 Krysskruv (ca. ø 3 x 10mm)
Leveransomfång
Kontrollera att leveransomfånget är fullständigt
omedelbart efter att du har packat upp produkten.
Kontrollera även att produkten och alla dess delar
är i felfritt skick. Montera aldrig produkten, om
leveransomfånget inte är fullständigt komplett.
1 täckplatta
1 höger sidovägg
1 panel
1 undre förbindelse
1 backvägg
1 vänster sidovägg
1 övre förbindelse
1 skiljevägg
1 mittenstycke
2 bakväggar/sidoväggar (liten låda),
förmonterad
2 bottenplattor (liten låda)
1 vänster frontplatta (liten låda)
1 höger frontplatta (liten låda)
4 bakväggar/sidoväggar (stor låda),
förmonterad
4 bottenplattor (stor låda)
4 frontplattor (stor låda)
64099_liv_Kommode_Content_LB3.indd 9 11.05.11 16:26

10 SE
Inledning/Säkerhetsinformation
19 träpluggar (ca. ø 7,8 x 30mm)
10 skruvpluggar (ca. ø 6 x 36mm)
12 excenterförbindelser (ca. ø 15 x 12mm)
10 lådhandtag
10 krysskruvar (ca. ø 4 x 20mm)
4 metallskenor (liten låda)
12 krysskruvar (ca. ø 4 x 10mm)
2 pluggar (ca. ø 6 x 30mm)
3 krysskruvar (ca. ø 3,5 x 40mm)
16 träpluggar (ca. ø 5,8 x 30mm)
12 skruvpluggar (ca. ø 6 x 25mm)
12 excenterförbindelser (ca. ø 12 x 10mm)
2 skruvpluggar (ca. ø 6 x 36mm)
12 krysskruvar (ca. ø 4 x 9mm)
4 stabiliseringar för bakvägg
4 krysskruvar (ca. ø 2,5 x 16mm)
12 täckbrickor
8 metallskenor (stor låda)
16 krysskruvar (ca. ø 3 x 10mm)
1 monteringsanvisning
Tekniska data
Mått: ca. 79 x 80 x 34cm
(B x H x D)
Material: MDF, spånplatta
Max. belastbarhet: 20kg för täckplatta
10kg per låda
Säkerhetsinformation
FÖRVARA ALLA SÄKERHETSINSTRUKTIONER
OCH ANVISNINGAR FÖR FRAMTIDA BEHOV.
RISK FÖR
LIVSFARLIGA SKADOR FÖR
SPÄDBARN OCH BARN! Låt
inte barn leka med förpackningsmaterial.
Kvävningsrisk föreligger. Förvaras oåtkomligt
för barn. Denna produkt är ingen leksak!
OBSERVERA! RISK FÖR SKADOR!
Kontrollera även att alla delar är oskadade
och korrekt monterade. Osakkunnig montering
kan innebära skaderisk. Skadade delar kan
medföra försämrad säkerhet och funktion.
OBSERVERA! Lämna inte barn utan uppsikt!
Produkten är ingen klätterställning eller leksak.
Säkerställ att ingen kan hänga i eller luta sig
mot produkten, speciellt barn. Väggmontering-
en kan lossna ur väggen och produkten kan
tippa. Risk för personskador och/ eller materi-
alskador.
RISK FÖR STRÖMSTÖTAR!
RISK FÖR MATERIALSKADOR!
RISK FÖR PERSONSKADOR!
Kontrollera att inga dolda ström-, gas- eller vat-
tenledningar ligger bakom borrhålen innan hå-
len borras upp. Kontrollera eventuellt väggen
med strömprövare innan du borrar i väggen.
Informera dig om lämpligt monteringsmaterial
för väggen innan väggmontering görs. Monte-
ringsmaterial för väggmontering i vanligt murverk
är bifogat.
OBSERVERA! BRANDRISK!
Placera inte produkten i närheten av
öppen eld och/eller värmestrålare.
Kontrollera att produkten står på fast jämnt
underlag.
Belasta produkten jämnt så att den inte tippar.
Kontrollera regelbundet att alla förbindelser är
stabila och efterdra skruvarna regelbundet.
Skydda produkten för vatten och fuktighet. Risk
för materialskador.
Produktens säkerhet kan endast garanteras om
den är korrekt monterad och alla förbindelser
säkert åtdragna.
Kontrollera produktens stabilitet innan den
används.
OBSERVERA! Lyft inte produkten eller flytta
den när den är belastad med vikt.
OBSERVERA! RISK FÖR
KLÄMSKADOR!
Se till att inte
klämma fingrarna mellan lådor och
byrå när du öppnar eller stänger lådor.
kg
Belasta inte täckplattan över 20kg
och lådorna över 10kg. Risk för per-
sonskador och/ eller materialskador.
64099_liv_Kommode_Content_LB3.indd 10 11.05.11 16:26

11SE
Montering/Rengöring och skötsel/Service/Avfallshantering
Montering
Obs: Montera produkten på tillräckligt stor yta där
produkten inte kan repas eller skadas. Lägg eventu-
ellt en filt under produkten för att skydda den.
Obs: Denna produkt måste monteras i väggen.
Kontrollera att monteringsmaterialet placeras i kor-
rekt höjd. Annars kan produkten inte monteras på
rätt sätt.
Obs: Du behöver en borrmaskin och 6 mm borr
för monteringen. Läs även borrmaskinens driftsin-
struktioner.
Montera produkten enligt bild A till M.
Obs: Kontrollera alla skruvpunkter regelbundet
och efterdra alla skruvar vid behov.
Rengöring och skötsel
Använd inte frätande eller aggressiva rengö-
ringsmedel. Risk för skadad produkt föreligger.
Rengör produkten med fuktig luddfri duk.
Använd fuktig duk för stark nedsmutsning och
ev. milt rengöringsmedel.
Service
SE
Service Sverige
Tel.: [phone]
e-mail: milome[email protected]
IAN 64099
FI
Service Suomi
Tel.: [phone]
e-mail: milome[email protected]
IAN 64099
Avfallshantering
Förpackningen består av miljövänligt
material som kan avfallshanteras vid
lokala återvinningsställen.
Information om möjligheterna för avfallshantering
när det gäller kasserade produkter erhåller du hos
kommunen.
Produktbeteckning:
Byrå
Modell nr: Z30845
Version: 07 / 2011
64099_liv_Kommode_Content_LB3.indd 11 11.05.11 16:26

12 DK
Indledning
Kommode
Indledning
Man bør sætte sig ind i produktets egen-
skaber før montage og anvendelse.
Hertil bedes du læse den efterfølgende
monteringsvejledning og sikkerhedsreglerne grun-
dig igennem. Benyt kun produktet som beskrevet
og til de oplyste formål. Opbevar denne vejledning
omhyggelig. Hvis du giver produktet videre til en
anden person, bedes du ligeledes videregive alle
dokumenter.
Formålsbestemt anvendelse
Produktet er beregnet til lagring og opbevaring af
små og lette genstande. Den er udelukkende egnet
til brug i tørre rum indendørs og til privat indsats.
En anden anvendelse end beskrevet ovenfor eller
en ændring af produktet er ikke tilladt og kan føre
til personskader og/ eller beskadigelser på produk-
tet. Producenten hæfter ikke for skader, der er
opstået ved anvendelse i strid med produktets be-
stemmelse. Produktet må ikke anvendes til erhvervs-
mæssige formål.
Beskrivelse af delene
1dækplade
2højre sidevæg
3blænding
4nederste forbindelsestykke
5bagvæg
6venstre sidevæg
7øverste forbindelsestykke
8skillevæg
9midterste forbindelsestykke
10 bagvæg/ sidevægge (lille skuffe), formonteret
11 bundplade (lille skuffe)
12 venstre frontplade (lille skuffe)
13 venstre frontplade (lille skuffe)
14 bagvæg/ sidevægge (stor skuffe), formonteret
15 bundplade (stor skuffe)
16 frontplade (stor skuffe)
17 trædyvel (ca. ø 7,8 x 30mm)
18 samlebolt (ca. ø 6 x 36mm)
19 excenterforbinder (ca. ø 15 x 12mm)
20 skuffegreb
21 stjerneskrue (ca. ø 4 x 20mm)
22 metaltrækskinne (lille skuffe)
23 stjerneskrue (ca. ø 4 x 10mm)
24 rawlplug (ca. ø 6 x 30mm)
25 stjerneskrue (ca. ø 3,5 x 40mm)
26 trædyvel (ca. ø 5,8 x 30mm)
27 samlebolt (ca. ø 6 x 25mm)
28 excenterforbinder (ca. ø 12 x 10mm)
29 samlebolt (ca. ø 6 x 36 mm)
30 stjerneskrue (ca. ø 4 x 9mm)
31 stabilisering til bagvæg
32 stjerneskrue (ca. ø 2,5 x 16mm)
33 dækhætte
34 metaltrækskinne (stor skuffe)
35 stjerneskrue (ca. ø 3 x 10mm)
Leveringensomfang
Kontroller umiddelbart efter udpakningen, at alle
dele er leveret med og at produktet og alle delene
befinder sig i en upåklagelig tilstand. Saml ikke
produktet, hvis ikke alle dele er leveret med.
1 dækplade
1 højre sidevæg
1 blænding
1 nederste forbindelsestykke
1 bagvæg
1 venstre sidevæg
1 øverste forbindelsestykke
1 skillevæg
1 midterste forbindelsestykke
2 bagvæg/ sidevægge (lille skuffe) formonteret
2 bundplader (lille skuffe)
1 venstre frontplade (lille skuffe)
1 højre frontplade (lille skuffe)
4 bagvæg/ sidevægge (stor skuffe) formonteret
4 bundplader (stor skuffe)
4 frontplader (stor skuffe)
19 trædyvler (ca. ø 7,8 x 30mm)
10 samlebolte (ca. ø 6 x 36mm)
64099_liv_Kommode_Content_LB3.indd 12 11.05.11 16:26

13DK
Indledning/Sikkerhedsregler
12 excenterforbindere (ca. ø 15 x 12mm)
10 skuffegreb
10 stjerneskruer (ca. ø 4 x 20mm)
4 metaltrækskinner (lille skuffe)
12 stjerneskruer (ca. ø 4 x 10mm)
2 rawlplugs (ca. ø 6 x 30mm)
3 stjerneskruer (ca. ø 3,5 x 40mm)
16 trædyvler (ca. ø 5,8 x 30mm)
12 samlebolte (ca. ø 6 x 25mm)
12 excenterforbindere (ca. ø 12 x 10mm)
2 samlebolte (ca. ø 6 x 36mm)
12 stjerneskruer (ca. ø 4 x 9mm)
4 stabiliseringer til bagvæg
4 stjerneskruer (ca. ø 2,5 x 16mm)
12 dækhætter
8 metaltrækskinner (stor skuffe)
16 stjerneskruer (ca. ø 3 x 10mm)
1 monteringsvejledning
Tekniske specifikationer
Mål: ca. 79 x 80 x 34cm
(B x H x D)
Materiale: MDF spånplade
Maks. belastning: 20 kg for dækplade
10kg per skuffe
Sikkerhedsregler
ALLE SIKKERHEDSANVISNINGER OG ANDRE
DOKUMENTER BØR OPBEVARES TIL
FREMTIDIG BRUG!
RISIKO FØR
BØRNS LIV OG HELBRED! Børn
må aldrig være alene med indpak-
ningsmaterialet uden opsyn. Der er fare for
kvælning. Opbevares utilgængeligt for børn.
Det er ikke legetøj!
FORSIGTIG! FARE FOR TILSKADEKOMST!
Alle delene skal være ubeskadiget og monteret
korrekt. I tilfælde af ukorrekt montage er der
risiko for tilskadekomst. Beskadigede dele kan
have udheldig virkning for sikkerhed og funktion.
FORSIGTIG! Lad ikke børn være uden opsyn!
Produktet er ikke noget klatre- eller legeappa-
rat! Det skal sikres, at personer, især børn, ikke
kan klatre op på produktet hhv. læne sig op ad
det. Vægfastgørelsen kan blive revet ud af
væggen og produktet kan vælte. Det kan resul-
tere i tilskadekomst og/eller materielle skader.
FARE FOR ELEKTRISK STØD!
RISIKO FOR MATERIEL SKADE!
RISIKO FOR TILSKADEKOMST!
Forvis Dem om, at De ikke støder på strøm-, gas-
eller vandledninger, når De borer i væggen.
Kontroller i givet fald med en ledningssøger,
inden De borer i væggen.
Sørg for at tilvejebringe egnet materiale til
montage i Deres væg. Der er vedlagt materiale
til vægmontage som er velegnet til almindeligt,
fast murværk.
OBS! RISIKO FOR BRAND! Stil
produktet ikke i nærheden af åben
ild og/eller elektriske varmeappa-
rater.
Sørg for, at produktet står på fast grund i gulv-
højde.
Produktet skal belastes jævnt og på en sådan
måde, at det ikke kan vælte.
Kontroller regelmæssigt upåklageligheden af
alle forbindelsessteder og spænd regelmæssigt
skruerne efter.
Hold produktet væk fra vand og fugt. Ellers kan
det resultere i materielle skader.
Produktets sikkerhed kan kun garanteres, hvis
det er ordentligt monteret og alle forbindelses-
elementer er sikker forbundet med hinanden.
Kontroller produktets stabilitet, inden du bruger
det.
OBS! Løft produktet ikke og bevæg det ikke,
når det er belastet med vægt.
OBS! RISIKO FOR KVÆSTEL-
SER!
Sørg for, at du ikke kommer
med fingrene imellem skuffer og
kommode, når du åbner og lukker skufferne.
kg
Belast ikke dækpladen med mere
end 20 kg og skufferne med mere
end 10 kg hver. Ellers er der risiko
for tilskadekomst og / eller beskadigelser på
produktet.
64099_liv_Kommode_Content_LB3.indd 13 11.05.11 16:26

14 DK
Montage/Rengøring og pleje/Service/Bortskaffelse
Montage
Henvisning: Monter produktet på et underlag,
der er stor nok og ikke kradsende. Læg i givet fald
et tæppe eller lignende under, for at undgå skader
på produktet
Henvisning: Til dette produkt er vægmontering
nødvendig. Vær opmærksom på, at monteringsma-
terialet placeres i den rigtige højde. Ellers kan pro-
duktet ikke monteres korrekt.
Henvisning: Til montering har du brug for en bo-
remaskine med et 6-er bor og en stjerneskruetræk-
ker. Læs din boremaskines betjeningsvejledning til
monteringen.
Monter produktet i henhold ti illustrationerne
Atil M.
Henvisning: Kontroller regelmæssigt, at alle
forbindelsesstederne er ubeskadiget og spænd
regelmæssigt skruerne efter.
Rengøring og pleje
Brug under ingen omstændigheder ætsende el-
ler skurrende rengøringsmidler. Ellers kan resul-
tere i beskadigelser på produktet.
Rens produktet med en tør, fnugfri klud.
ved stærkere snavs bruges en fugtig klud og i
givet fald et mildt rengøringsmiddel.
Service
DK
Service Danmark
Tel.: [phone]
e-mail: milome[email protected]
IAN 64099
Bortskaffelse
Emballagen består af miljøvenlige
materialer der kan bortskaffes over
genbrugsstationen.
Du kan høre mere om mulighederne for bortskaffel-
se af et udtjent produkt ved at henvende dig til din
kommune eller din bys forvaltning.
Produktbetegnelse:
Kommode
Modelnr.: Z30845
Version: 07 / 2011
64099_liv_Kommode_Content_LB3.indd 14 11.05.11 16:26

15DE/AT/CH
Einleitung
Kommode
Einleitung
Machen Sie sich vor der Montage und der
ersten Inbetriebnahme mit dem Produkt
vertraut. Lesen Sie hierzu aufmerksam die
nachfolgende Montageanleitung und die Sicher-
heitshinweise. Benutzen Sie das Produkt nur wie be-
schrieben und für die angegebenen Einsatzbereiche.
Bewahren Sie diese Anleitung gut auf. Händigen
Sie alle Unterlagen bei Weitergabe des Produkts
an Dritte ebenfalls mit aus.
Bestimmungsgemäße
Verwendung
Das Produkt ist zur Lagerung und Aufbewahrung von
kleinen und leichten Gegenständen bestimmt. Es ist
ausschließlich für den privaten Gebrauch in Innen-
räumen geeignet. Eine andere Verwendung als zuvor
beschrieben oder eine Veränderung des Produkts ist
nicht zulässig und kann zu Verletzungen und/ oder
Beschädigungen des Produkts führen. Für aus bestim-
mungswidriger Verwendung entstandene Schäden
übernimmt der Hersteller keine Haftung. Das Produkt
ist nicht für den gewerblichen Einsatz bestimmt.
Teilebeschreibung
1Deckplatte
2rechte Seitenwand
3Blende
4unteres Verbindungsstück
5Rückwand
6linke Seitenwand
7oberes Verbindungsstück
8Trennwand
9mittleres Verbindungstück
10 Rückwand/ Seitenwände (kleine Schublade),
vormontiert
11 Bodenplatte (kleine Schublade)
12 linke Frontplatte (kleine Schublade)
13 rechte Frontplatte (kleine Schublade)
14 Rückwand/ Seitenwände (große Schublade),
vormontiert
15 Bodenplatte (große Schublade)
16 Frontplatte (große Schublade)
17 Holzdübel (ca. ø 7,8 x 30mm)
18 Einschraubdübel (ca. ø 6 x 36mm)
19 Exzenterverbinder (ca. ø 15 x 12mm)
20 Schubladengriff
21 Kreuzschlitzschraube (ca. ø 4 x 20mm)
22 Metallzugschiene (kleine Schublade)
23 Kreuzschlitzschraube (ca. ø 4 x 10mm)
24 Dübel (ca. ø 6 x 30mm)
25 Kreuzschlitzschraube (ca. ø 3,5 x 40mm)
26 Holzdübel (ca. ø 5,8 x 30mm)
27 Einschraubdübel (ca. ø 6 x 25mm)
28 Exzenterverbinder (ca. ø 12 x 10mm)
29 Einschraubdübel (ca. ø 6 x 36 mm)
30 Kreuzschlitzschraube (ca. ø 4 x 9mm)
31 Stabilisierung für Rückwand
32 Kreuzschlitzschraube (ca. ø 2,5 x 16mm)
33 Abdeckkappe
34 Metallzugschiene (große Schublade)
35 Kreuzschlitzschraube (ca. ø 3 x 10mm)
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken
den Lieferumfang auf Vollständigkeit sowie den ein-
wandfreien Zustand des Produktes und aller Teile.
Montieren Sie das Produkt keinesfalls, wenn der
Lieferumfang nicht vollständig ist.
1 Deckplatte
1 rechte Seitenwand
1 Blende
1 unteres Verbindungsstück
1 Rückwand
1 linke Seitenwand
1 oberes Verbindungsstück
1 Trennwand
1 mittleres Verbindungsstück
2 Rückwände/ Seitenwände (kleine Schublade),
vormontiert
2 Bodenplatten (kleine Schublade)
1 linke Frontplatte (kleine Schublade)
1 rechte Frontplatte (kleine Schublade)
64099_liv_Kommode_Content_LB3.indd 15 11.05.11 16:26

16 DE/AT/CH
Einleitung/Sicherheitshinweise
4 Rückwände/ Seitenwände (große Schublade),
vormontiert
4 Bodenplatten (große Schublade)
4 Frontplatten (große Schublade)
19 Holzdübel (ca. ø 7,8 x 30mm)
10 Einschraubdübel (ca. ø 6 x 36mm)
12 Exzenterverbinder (ca. ø 15 x 12mm)
10 Schubladengriffe
10 Kreuzschlitzschrauben (ca. ø 4 x 20mm)
4 Metallzugschienen (kleine Schublade)
12 Kreuzschlitzschrauben (ca. ø 4 x 10mm)
2 Dübel (ca. ø 6 x 30mm)
3 Kreuzschlitzschrauben (ca. ø 3,5 x 40mm)
16 Holzdübel (ca. ø 5,8 x 30mm)
12 Einschraubdübel (ca. ø 6 x 25mm)
12 Exzenterverbinder (ca. ø 12 x 10mm)
2 Einschraubdübel (ca. ø 6 x 36mm)
12 Kreuzschlitzschrauben (ca. ø 4 x 9mm)
4 Stabilisierungen für Rückwand
4 Kreuzschlitzschrauben (ca. ø 2,5 x 16mm)
12 Abdeckkappen
8 Metallzugschienen (große Schublade)
16 Kreuzschlitzschrauben (ca. ø 3 x 10mm)
1 Montageanleitung
Technische Daten
Maße: ca. 79 x 80 x 34cm (B x H x T)
Material: MDF, Spanplatte
Max. Belastbarkeit: 20kg für Deckplatte
10kg pro Schublade
Sicherheitshinweise
BEWAHREN SIE ALLE SICHERHEITSHINWEISE
UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!
LEBENS-
UND UNFALLGEFAHREN FÜR
KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit
dem Verpackungsmaterial. Es besteht Erstickungs-
gefahr. Das Produkt ist kein Spielzeug.
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt
und sachgerecht montiert sind. Bei unsachge-
mäßer Montage besteht Verletzungsgefahr.
Beschädigte Teile können die Sicherheit und
Funktion beeinflussen.
VORSICHT! Lassen Sie Kinder nicht unbeauf-
sichtigt! Das Produkt ist kein Kletter- oder
Spielgerät! Stellen Sie sicher, dass Personen,
insbesondere Kinder, nicht auf das Produkt klettern
bzw. sich nicht am Produkt anlehnen. Die Wand-
befestigung könnte aus der Wand reißen und
das
Produkt könnte umkippen. Verletzungen und/oder
Beschädigungen können die Folgen sein.
STROMSCHLAGGEFAHR! GE-
FAHR EINES SACHSCHADENS!
VERLETZUNGSGEFAHR! Verge-
wissern Sie sich, dass Sie nicht auf Strom-, Gas
oder Wasserleitungen stoßen, wenn Sie in die
Wand bohren. Prüfen Sie ggf. mit einem Leitungs-
sucher, bevor Sie in eine Wand bohren.
Informieren Sie sich vor der Wandmontage
über das geeignete Montagematerial für Ihre
Wand. Für die Wandmontage haben wir Mon-
tagematerial beigelegt, das für übliches, festes
Mauerwerk geeignet ist.
VORSICHT! BRANDGEFAHR!
Stellen Sie das Produkt nicht in der
Nähe von offenem Feuer und/ oder
Heizstrahlern auf.
Stellen Sie sicher, dass das Produkt auf einem
festen, ebenerdigen Untergrund steht.
Das Produkt ist gleichmäßig und so zu belasten,
dass es nicht umkippen kann.
Kontrollieren Sie regelmäßig die Unversehrtheit
aller Verbindungsstellen und ziehen Sie regel-
mäßig die Schrauben nach.
Halten Sie das Produkt von Wasser und Feuch-
tigkeit fern. Andernfalls können Sachschäden
die Folge sein.
Die Sicherheit des Produkts kann nur garantiert
werden, wenn es ordnungsgemäß montiert ist
und alle Verbindungselemente sicher verbunden
sind.
Überprüfen Sie die Stabilität des Produkts,
bevor Sie es benutzen.
VORSICHT! Heben Sie das Produkt nicht an
oder bewegen Sie es nicht, wenn es durch Ge-
wicht belastet ist.
64099_liv_Kommode_Content_LB3.indd 16 11.05.11 16:26

17DE/AT/CH
Sicherheitshinweise/Montage/Reinigung und Pflege/Service/Entsorgung
VORSICHT! QUETSCHGEFAHR!
Achten Sie darauf, dass Sie nicht mit
den Fingern zwischen Schubladen
und Kommode geraten, wenn Sie die Schubla-
den öffnen und schließen.
kg
Belasten Sie die Deckplatte nicht über
20kg und die Schubladen nicht über
jeweils 10kg. Andernfalls drohen
Verletzungsgefahr und / oder Beschädigungen
des Produkts.
Montage
Hinweis: Montieren Sie das Produkt auf einem
ausreichend großen, kratzfesten Untergrund. Legen
Sie ggf. eine Decke o.ä. unter, um Beschädigungen
am Produkt zu vermeiden.
Hinweis: Für dieses Produkt ist eine Wandmontage
notwendig. Achten Sie darauf, dass Sie das Montage-
material in der richtigen Höhe platzieren. Andern-
falls kann das Produkt nicht korrekt montiert werden.
Hinweis: Für die Montage benötigen Sie eine
Bohrmaschine mit einem 6er-Bohrer und einen Kreuz-
schlitzschraubendreher. Ziehen Sie die Bedienungs-
anleitung Ihrer Bohrmaschine zur Montage hinzu.
Montieren Sie das Produkt gemäß den
Abbildungen A bis M.
Hinweis: Kontrollieren Sie regelmäßig die Unver-
sehrtheit aller Verbindungsstellen und ziehen Sie
regelmäßig die Schrauben nach.
Reinigung und Pflege
Verwenden Sie keinesfalls ätzende oder scheu-
ernde Reinigungsmittel. Andernfalls kann es zu
Beschädigungen des Produkts kommen.
Reinigen Sie das Produkt mit einem trockenen,
fusselfreien Tuch.
Verwenden Sie bei stärkeren Verschmutzungen
ein feuchtes Tuch und ggf. ein mildes Reinigungs-
mittel.
Service
DE
Service Deutschland
Tel.: [phone]
(0,14 EUR/Min. aus dem dt.
Festnetz, Mobilfunk max.
0,42 EUR/Min.)
e-mail: milome[email protected]
IAN 64099
AT
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
e-mail: milome[email protected]
IAN 64099
CH
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min., Mobilfunk
max. 0,40 CHF/Min.)
e-mail: milome[email protected]
IAN 64099
Entsorgung
Die Verpackung besteht aus umwelt-
freundlichen Materialien. Entsorgen Sie
diese in den örtlichen Recyclingbehältern.
Möglichkeiten zur Entsorgung des ausgedienten
Produkts erfahren Sie bei Ihrer Gemeinde- oder
Stadtverwaltung.
Produktbezeichnung:
Kommode
Modell-Nr.: Z30845
Version: 07 / 2011
64099_liv_Kommode_Content_LB3.indd 17 11.05.11 16:26

18
You need · Tarvitset · Du behöver · Du skal bruge · Sie benötigen:
2
ø 6mm
1
1x
8
1x 9 1x 10 2x
11
2x
2
1x 3 1x 5 1x
6
1x
13
1x
15
4x 16 4x
14
4x
7
1x
4
1x
12
1x
64099_liv_Kommode_Content_LB3.indd 18 11.05.11 16:26

19
17
19x
23
12x
30
12x 31 4x 32 4x 33 12x 34 8x
24
2x 25 3x 26 16x 27 12x 28 12x
18
10x 19 12x 20 10x 21 10x
(approx./ca.
ø 7.8 x 30mm)
(approx./ca.
4 x 9mm)
(approx./ca.
ø 2.5 x 16mm)
(approx./ca.
ø 3 x 10mm)
(approx./ca.
ø 4 x 10mm)
(approx./ca.
ø 6 x 30mm)
(approx./ca.
ø 3.5 x 40mm)
(approx./ca.
ø 5.8 x 30mm)
(approx./ca.
6 x 25mm)
(approx./ca.
ø 12 x 10mm)
(approx./ca.
ø 6 x 36mm)
(approx./ca.
ø 6 x 36mm)
(approx./ca.
ø 15 x 12mm)
(approx./ca.
ø 4 x 20mm)
35
16x
29
2x
22
4x
22
2x
23
6x
A
22
8
23
22 8 8
22 22
22
23
23 180°
64099_liv_Kommode_Content_LB3.indd 19 11.05.11 16:26

20
22
2x
34
8x
23
35
6x
16 x
B
2234
34
35
35
35
35
23
2
6
23
35
23
22
35
34
23
64099_liv_Kommode_Content_LB3.indd 20 11.05.11 16:26

21
17
19
18
8x
4x
4x
C
5
9
1819 17
7
19
4
618 17
17
18
17
17
2
18
17
19
19
17
D
63
4
29
17
17
19
29
19
2
17
2x
19
2x
29
2x
64099_liv_Kommode_Content_LB3.indd 21 11.05.11 16:26

22
17
1x
25
1x
17
19
18
8x
6x
6x
8
E
F
6
4
19
17
17
18 117
19
2
917
25
8
180°
64099_liv_Kommode_Content_LB3.indd 22 11.05.11 16:26
