LOGICDATA IRR-3MAS-SET User manual

Bedienungsanleitung / Operation Manual
Memorysystem - Memory-system
für Bettenantriebe (S. 2) - for Bed-Control-Systems (p. 15)
vom Typ LIB-CBB-3-MAS of Type LIB-CBB-3-MAS
IRR-3MAS-SET
Infrarotsystem / Infrared-System
Lesen Sie diese Anleitung vor Inbetriebnahme des Systems bitte genau durch,
und bewahren Sie diese zum späteren Nachschlagen sorgfältig auf.
- 1 -

Inhaltsverzeichnis
SICHERHEIT 3
MERKMALE UND FUNKTIONEN 4
INSTALLATION UND INBETRIEBNAHME 4
Einlegen der Batterien in die Fernbedienung 4
Installation des Empfängers und der Antriebe 5
TASTENBELEGUNG 6
Sender 6
Empfänger 7
BEDIENUNG 7
Antrieb Auf 7
Antrieb Ab 7
Alle Antriebe Auf 8
Alle Antriebe Ab 8
Speichern einer Position 8
Anfahren einer gespeicherten Position 9
Kindersicherung 9
Massagebetrieb 9
EINSTELLUNG DES KANALS 10
Am Sender 10
Am Empfänger 11
NOTABSENKUNG 11
ANHANG 12
Störungsbehebung 12
Wasserschutz, Reinigung 12
- 2 -

Sicherheit
Die Sicherheitshinweise sind unbedingt zu beachten!
Wird das System unsachgemäß betrieben, können Gefahren für
Personen und Sachgegenstände entstehen!
• Dieses System darf nicht im Krankenhausbereich eingesetzt werden.
• Das Öffnen oder der Austausch der elektrischen Einrichtungen darf nur vom
Elektrofachpersonal durchgeführt werden.
• Bei Funktionsstörungen sind sämtliche Antriebskomponenten auszuschalten
und der Netzgerätestecker zu ziehen.
• Die Einschaltdauer 1 Minuten "ON" und 9 Minuten "OFF" darf nicht überschrit-
ten werden.
• Elektrische Zuleitungen dürfen keiner Quetschgefahr, Biege- und Zugbean-
spruchung ausgesetzt werden.
• Umbauten und Veränderungen an der Steuerung und dem Bedienelement
sind nicht gestattet.
• Es dürfen keine Geräte in explosionsfähiger Atmosphäre betrieben werden!
• Beim Verfahren des Antriebs ist darauf zu achten, dass keine Gegenstände
(z.B. Möbel) oder Körperteile eingeklemmt werden!
- 3 -

Merkmale und Funktionen
Mit dem Memorysystem kann ein 3-motoriges Bettenantriebssystem, vom Typ
LIB-CBB-3-MAS gesteuert werden. Zusätzlich können 2 Massagemotoren be-
dient werden.
Mit den drei Memorytasten kann außerdem eine eingestellte Position gespei-
chert und später wieder hergestellt werden. (Es können nur die Positionen al-
ler drei Antriebe wiederhergestellt werden.).
Das Infrarotsystem besteht aus einem Handsender und einem Empfänger.
Durch den Kanalwahlschalter können zwei verschiedene Bettensysteme un-
abhängig voneinander gesteuert werden.
Installation und Inbetriebnahme
Einlegen der Batterien in den Sender
 Nehmen Sie den Batteriefachdeckel ab.
 Legen Sie die beiden Batterien in das Batteriefach ein. Achten Sie dabei auf
die korrekte Polarität.
+
+
 Bringen Sie den Deckel wieder an.
- 4 -

Lebensdauer der Batterien
Wenn die Fernbedienung nicht mehr ordnungsgemäß funktioniert, müssen
beide Batterien ausgetauscht werden.
Alte Batterien führen Sie bitte der Problemstoffsammlung zu.
Hinweise zu den Batterien
Um mögliche Schäden durch auslaufende oder korrodierende Batterien zu
vermeiden, beachten Sie bitte folgende Hinweise:
o Achten Sie darauf, die Batterien richtig einzulegen.
o Verwenden Sie nicht alte und neue Batterien oder Batterien verschie-
denen Typs zusammen.
o Versuchen Sie nicht, Trockenbatterien aufzuladen.
o Wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen, neh-
men Sie die Batterien heraus. Ist eine Batterie ausgelaufen, reinigen
Sie das Batteriefach, und tauschen Sie alle Batterien aus.
Installation des Empfängers und der Antriebe
 Stecken Sie den Empfänger und die Antriebe an der Steuerung an. Zuletzt
stecken Sie die Standby-Schaltung an die Steckdose an.
IR
213
56
78
Netzkabel mit Standby-
Schaltung
Antrieb 1Antrieb 2Antrieb 3
8polige DIN-Buchsen
Antriebe
5polige DIN -
Buchse
6polige DIN-Buchsen
Massagemotoren
Quetschutz
Massage
motor 1
Massage
motor 2
 Stellen Sie den richtigen Kanal ein.
Siehe: Einstellung des Kanals
- 5 -

Tastenbelegung
Sender
Vorderseite:
H
F
1-4
Betriebs-LED
Memorytaste
(Kindersicherung)
Positionstasten
Beide Motoren ab
Beide Motoren auf
Fussteil auf
Fussteil ab
Ko
p
fteil auf
Ko
p
fteil ab
Extra Motor Auf
Extra Motor ab
Massage beenden
Massageprogramme
Kopfmassage
Fussmassage
Rückseite:
Batteriefach
Kanalwahl-
schalter
Kanal 2
Kanal 1
- 6 -

Empfänger
Kabel zum
Antrieb Kanal 1 Kanal 2 Notabsenkung
Kanalwahlschalter
Bedienung
Antrieb Auf
Mit dieser Funktion kann ein einzelner Antrieb nach oben gefahren werden.
 Drücken Sie eine der Tasten mit einem Pfeil nach oben.
z.B.
Der unter der Taste abgebildete Antrieb fährt nach oben, solange die Taste
gedrückt wird, oder bis die Endposition erreicht wird.
Antrieb Ab
Mit dieser Funktion kann ein einzelner Antrieb nach unten gefahren werden.
 Drücken Sie eine der Tasten mit einem Pfeil nach unten.
z.B.
Der unter der Taste abgebildete Antrieb fährt nach unten, solange die Taste
gedrückt wird, oder bis die Endposition erreicht wird.
- 7 -

Alle Antriebe Auf
Mit dieser Funktion können alle Antriebe gleichzeitig nach oben gefahren
werden.
 Drücken Sie .
Alle Antriebe fahren nach oben, solange die Taste gedrückt wird, oder bis die
Endposition erreicht wird.
Erreicht ein Antrieb seine Endposition, fahren die anderen Antriebe weiter,
bis sie ihre Endposition erreicht haben.
Alle Antriebe Ab
Mit dieser Funktion können alle Antriebe gleichzeitig nach unten gefahren
werden.
 Drücken Sie .
Alle Antriebe fahren nach unten, solange die Taste gedrückt wird, oder bis
die Endposition erreicht wird.
Erreicht ein Antrieb seine Endposition, fahren die anderen Antriebe weiter,
bis sie ihre Endposition erreicht haben.
Speichern einer Position
Diese Funktion dient zum Speichern der Motorpositionen, damit sie später
wieder eingestellt werden können. Es wird die aktuelle Position von allen 4
Motoren gespeichert. Die Position von nur einem Motor kann nicht gespei-
chert werden.
 Drücken Sie
M
dreimal.
 Drücken Sie
1
,
2
oder
3
.
Die aktuelle Einstellung wird jetzt gespeichert, und ist später wieder abrufbar.
Zur Bestätigung ertönt ein Piepston.
- 8 -

Anfahren einer gespeicherten Position
Mit dieser Funktion kann eine gespeicherte Einstellung wieder hergestellt
werden.
 Drücken Sie
1
,
2
oder
3
.
 Die Antriebe beginnen, in die gespeicherte Position zu fahren.
 Halten Sie die gedrückte Taste weiter gedrückt.
Um die Positionen wieder herzustellen, müssen Sie die Taste gedrückt hal-
ten, bis alle Antriebe ihre gespeicherte Position erreicht haben.
Kindersicherung
Diese Funktion dient zum Sichern der Steuerung vor unerlaubten Gebrauch
durch Kinder.
Die Tastatur der Fernbedienung bzw. des Kabelhandschalters ist dabei ge-
sperrt und kein Motor kann irrtümlich bewegt werden.
Aktivierung der Kindersicherung:
 Drücken Sie
M
für sieben Sekunden.
Die Aktivierung der Kindersicherung wird mit einem Piepston bestätigt.
Deaktivierung der Kindersicherung:
 Drücken Sie
M
für sieben Sekunden.
Zur Bestätigung ertönt ebenfalls ein Piepston.
Massagebetrieb
Mit dieser Funktion können die Massagemotoren gestartet bzw. gestoppt
werden. Zusätzlich kann aus 4 vordefinierten Massageprogrammen gewählt
werden.
- 9 -

 Drücken Sie
H
.
Der Motor für die Kopfmassage wird gestartet. Durch weiteres Drücken kann
die Intensität erhöht bzw. erniedrigt werden.
 Drücken Sie
F
.
Der Motor für die Fußmassage wird gestartet. Durch weiteres Drücken kann
die Intensität erhöht bzw. erniedrigt werden.
 Drücken Sie
1-4
.
Das Massageprogramm 1 wird gestartet.
Durch weiteres Drücken dieser Taste, werden das Massageprogramm 2 ge-
startet, etc. . Nach Programm 4 wird wieder mit Programm 1 begonnen.
 Drücken Sie
OFF
.
Alle Massagemotoren werden gestoppt.
Einstellung des Kanals
Mit Hilfe des Kanalwahlschalters ist es möglich zwei getrennte Antriebssys-
teme zu bedienen.
Dabei ist zu beachten, dass sowohl am Sender als auch am Empfänger der
Kanal eingestellt werden muss.
Achtung:
Die Antriebe reagieren auf einen Tastendruck am Sender nur, wenn
am Empfänger der gleiche Kanal ausgewählt wurde.!
Am Sender
Mit dem Schalter auf der Rückseite der Fernbedienung (unter dem Batterie-
fachdeckel) kann der Kanal ausgewählt werden.
 Einstellen von Kanal 1.
Bringen Sie den Schalter in die linke Position.
- 10 -

Damit ist Kanal 1 ausgewählt.
 Einstellen von Kanal 2.
Bringen Sie den Schalter in rechte Position.
Damit ist Kanal 2 ausgewählt.
Am Empfänger
Mit dem Schalter am Empfänger kann der Kanal eingestellt werden.
Einstellen von Kanal 1.
 Bringen Sie den Schalter in die linke Position.
Damit ist Kanal 1 ausgewählt.
Einstellen von Kanal 2.
 Bringen Sie den Schalter in die Mittelposition.
Damit ist Kanal 2 ausgewählt.
Notabsenkung
Mit dieser Funktion können alle Motoren langsam nach unten gefahren wer-
den.
 Bringen Sie den Schalter am Empfänger in die rechte Position.
Die Antriebe beginnen langsam in die untere Endposition zu fahren.
Achtung:
Funktioniert nur, wenn keine Netzspannung vorhanden ist, und eine
Batterie an den Antrieb angeschlossen ist!
- 11 -

Anhang
Störungsbehebung
Fehler Ursache Behebung
Antriebe funktionieren nicht System nicht e
gesteckt
in- Netzkabel einstecken
Empfänger nicht
eingesteckt
Empfänger einstecken
Kabelhandschalter
nicht eingesteckt
Kabelhandschalter einstecken
Schlechter Steck-
kontakt
Stecker richtig einstecken
Kanal falsch ein-
gestellt
Kanalwahlschalter in die richtige
Position bringen
Antrieb defekt Wenden Sie sich an den Kunden-
dienst
Empfänger defekt Empfänger auswechseln
Sender defekt Sender auswechseln
Notabsenkung
aktiviert
Notabsenkung deaktivieren
Antrieb läuft nur in einer
Richtung
Sender defekt Sender auswechseln
Empfänger defekt Empfänger auswechseln
Sender funktioniert nicht
(grüne LED leuchtet nicht)
Batterien nicht
eingelegt
Batterien richtig einlegen
Batterien leer Neue Batterien einlegen
Batterien falsch
eingelegt
Batterien richtig einlegen
Sender defekt Sender auswechseln
Wasserschutz, Reinigung
• Der Sender darf nur mit einem trockenen oder leicht befeuchteten Tuch gerei-
nigt werden.
Personengefährdung!
• Es darf keine Flüssigkeit in die Steckverbindungen gelangen.
Personengefährdung!
- 12 -

Contents
SAFETY 14
CHARACTERISTICS AND FUNCTIONS 15
INSTALLATION AND START-UP 15
Putting in the batteries into the Memory-transmitter 15
Installation Receiver and Drives 16
KEY ASSIGNMENT 17
Memory-transmitter 17
Receiver 18
OPERATION 18
Drive up 18
Drive down 18
All drives up 19
All drives down 19
Saving a position 19
Moving to a saved position 20
Child protection 20
Massage functions 20
CHANNEL SET-UP 21
Memory-transmitter 21
Receiver 22
EMERGENCY-MOVE-DOWN 22
APPENDIX 23
Trouble shooting 23
Water protection, Cleaning 23
- 13 -

Safety
The safety instructions have to be observed under all circum-
stances! If the system is used improperly, it might cause dan-
gers for persons and objects!
 The system must not used in hospitals.
 Any opening or exchange of electric equipment may be carried out by appro-
priately trained personnel only.
 In case of malfunction all system components have to be turned off and the
power supply unit must be unplugged.
 The duty cycle of 1 minute “ON” and 9 minutes “OFF” must not be exceeded.
 Electric supply lines may not be exposed to any danger of getting squeezed or
to bending- or tensile load.
 Modification and change of design of system components are not permissible.
 The equipment must not be operated in an explosive atmosphere!
 When operating the system it must be taken care that no objects (e.g. furni-
ture) or parts of the body get caught!
- 14 -

Characteristics and Functions
This Memory-system can control a Bed-Control-System with three drives of
type LIB-CBB-3-MAS. In addition, two massage motors can be controlled.
With three memory-keys positions can be saved. The positions can also be
recalled at another time. (It is only possible to recall the positions of both
drives)
The Infrared-system consists of a Memory-transmitter and a receiver. With the
help of an channel switch two different bed-control-systems can be operated
independently.
Installation and Start-up
Putting in the batteries into the Memory-transmitter
 Remove the cover of the battery box.
 Put both original batteries into the battery box. Please pay attention to the cor-
rect polarity.
+
+
 Close the cover of the battery box again..
Live-cycle of the batteries:
It the Remote-Control does not work correctly any more, both batteries have to be
changed. Please bring old batteries to the hazardous substance collection.
- 15 -

Notes for batteries:
To avoid any damage caused by leakage or corroding of the batteries, please pay
attention to the following notes:
• Pay attention to the correct polarity when putting the batteries into the battery
box.
• Never use old and new batteries or batteries of different types together.
• Do not charge arid batteries.
• If you intend to not use the Remote-Control for a longer time, please remove
both batteries. If a battery leaks, clean the battery box and replace all batter-
ies.
Installation Receiver and Drives
 Plug in the receiver and the drives at the bed-control-system. At last plug in
the Standby-Circuit at the power outlet.
IR
213
56
78
Cable with mains
isolation
Drive 1Drive 2Drive 3
8-pin DIN-sockets
Drives
5-pin DIN -
socket
6-pin DIN-sockets
Massage motors
Pinch protection
Massage
motor 1
Massage
motor 2
 Set-up the right channel.
See Channel Set-up
- 16 -

Key Assignment
Transmitter
Front View:
H
F
1-4
Operating LED
Memory key
Child protection
Position keys
Foot motor u
p
Foot motor down
Head motor down
All drives up All drives down
Extra motor u
p
Extra motor down
Head massage
Footmassage
Massage stop
Massage programms
Rear View:
Battery box
Channel Switch
Channel 1
Channel 2
- 17 -

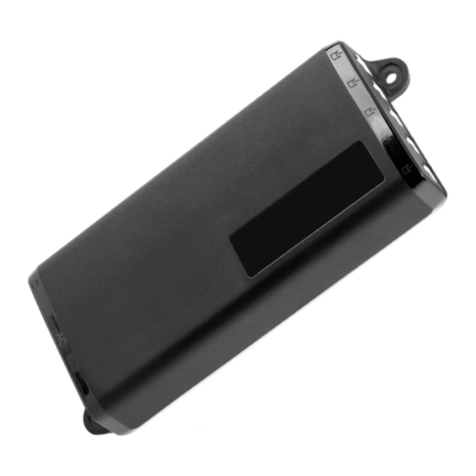

Receiver
Channel 1 Channel 2 Emergency-
Drive-Down
Channel Switch
Operation
Drive Up
With this function one drive can be driven up.
 Press one of the keys with one upturned arrow.
The drive which is mapped below the key drives up, as long the key is pressed
or until the upper end-position is reached.
Drive Down
With this function one drive can be driven down.
 Press one of the keys with one downward arrow.
The drive which is mapped above the key drives up, as long the key is pressed
or until the lower end-position is reached.
- 18 -

All Drives up
With this function all drives can be driven up simultaneously.
Press .
All drives move as long the key is pressed or until the end position is reached.
If one drive has reached its end-position, the other drives move as long they
have reached their end-position.
All Drives Down
With this function all drives can be driven down simultaneously.
 Press .
All drives move as long the key is pressed or until the end position is reached.
If one drive has reached its end-position, the other drives move as long they
have reached their end-position.
Saving a position
This functions allows the user to save the current position of the drives. The
system saves the positions of all motors. It is not possible to save only the po-
sition of one drive.
 Press
M
three times.
 Press
1
,
2
or
3
.
The current position is saved now. You can recall it at another time. As confir-
mation the receiver beeps once.
- 19 -

Moving to a saved position
This function allows the user to recall one of the saved positions.
 Press
1
,
2
or
3
.
 Now the drives move to the selected position.
 Keep the key pressed.
To move to the saved position, keep the key pressed until the position is
reached.
Child protection
When the Child protection is activated the system cannot be started uninten-
tionally. It is used to protect the system against illegal usage by children.
The keys of the Memory-transmitter are locked and no drive can move by mis-
take.
Activating of the Child protection
 Press
M
for seven seconds.
After having activated the Child protection a beep is heard.
Deactivating of the Child protection
 Press
M
for seven seconds.
After having deactivated the Child protection a beep is heard.
Massage functions
With this functions two massage motors can be controlled. Additionally 4
predefined massage programms can be selected.
- 20 -
