LOTRONIC AFX-Light 8ROLL-FX User manual

©Copyright LOTRONIC 2016 8ROLL-FX Page 1
8
8 x x 1 10 0W W R RG GB BW W D DU UA AL L A AX XI IS S M MO OV VI IN NG G H HE EA AD D
Ref.: 8ROLL-FX (15-1941)
USER MANUAL
MANUEL D’UTILISATION
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUÇÕES
MANUAL DE UTILIZARE
NAVODILA ZA UPORABO
HANDLEIDING
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or
your dealer about the way to proceed.
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe
des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer
speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien
is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem.
Questione as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.
NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem.
Questione as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.
NOTA IMPORTANTA: Deseurile care provin de la produsele electrice si electronice nu se vor pune la gunoiul menajer. Dezafectarea acestora trebuie sa se faca la
centrele de colectare special amenajate. Contactati autoritatile locale pentru informatii privind procedura de dezafectare a deseurilor electrice si electronice.
Imported from China by
LOTRONIC SA – Avenue Zénobe Gramme 9 – 1480 Saintes - Belgium

©Copyright LOTRONIC 2016 8ROLL-FX Page 2
BEFORE YOU BEGIN
Contents of the carton:
•1 x 8ROLL-FX light effect
•1x Mains lead
•1x User Manual
Unpacking Instructions
Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are
present and have been received in good condition. Notify the freight company immediately and retain packing
material for inspection if any parts appear to be damaged from shipping or the carton itself shows signs of
mishandling. Keep the carton and all packing materials. In the event that a fixture must be returned to the factory, it
is important that the fixture be returned in the original factory box and packing.
Safety Instructions
Please read these instructions carefully, they include important information about the installation, usage and
maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that he also receives
this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you are connecting to is
not higher than that stated on the decal or rear panel of the fixture.
• This product is intended for indoor use only!
It is essential that the device is earthed. A qualified person must carry out the electric connection.
• To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure there are no flammable
materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from adjacent surfaces. Be
sure that no ventilation slots are blocked.
• Always disconnect from power source before servicing or replacing fuse and be sure to replace with same fuse size
and type.
• Secure fixture to fastening device using a safety chain. Never carry the fixture solely by its head. Use its carrying
handles.
• Maximum ambient temperature (Ta) is 104° F (40°C). Do not operate the fixture at temperatures higher than this.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by
yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. Always use the same type of spare parts.
• Don’t connect the device to a dimmer pack.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on.
DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the
disconnect device shall remain readily operable.
Features
• Unique dual axis Moving Heads
• 360-degree continuous rotation of both heads, in both directions
• RGBW Color Mixing in DMX mode
• 5 Operational modes: DMX, Sound Active, Master-slave, manual & automatic
• 2 DMX Channel modes: 10 Channels & 21 Channels
GB

©Copyright LOTRONIC 2016 8ROLL-FX Page 3
• 4-Button menu system LED Display making it easy to navigate
• Display inversion
Specifications
Power supply...................................................................................................100-240Vac 50/60Hz
Consumption............................................................................................................................ 80W
Light source.......................................................................................... 8x 10W LED (RGBW 4-in-1)
Single beam angle ........................................................................................................................ 5°
Head movement ..................................................................PAN : 540°, TILT1/2 : infinite rotation
Dimensions....................................................................................................... 210 x 170 x 350mm
Weight........................................................................................................................................4kg
Installation
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid
vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure
and able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that can hold 12 times
the weight of the unit when installing the fixture.
The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can
pass by or under it.
ORIENTATION
This fixture may be mounted in any position provided there is adequate room for ventilation.
Fuse Replacement
Disconnect the power cord before replacing a fuse and always replace with the same type fuse.
With a flat head screwdriver wedge the fuse holder out of its housing.
Remove the damaged fuse from its holder and replace with exactly the same type of fuse.
Insert the fuse holder back in its place and reconnect power.

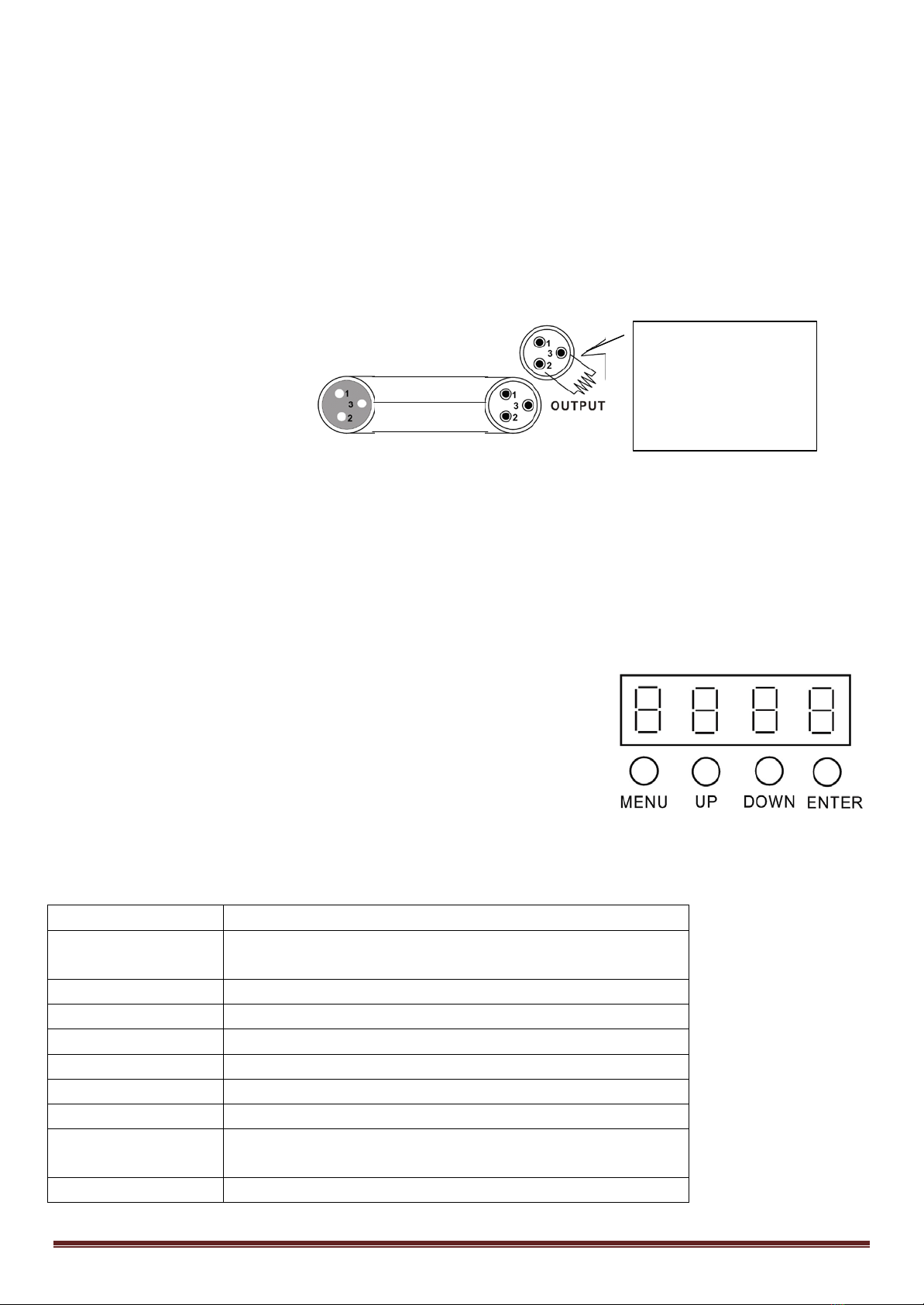

Data Cabling
To link fixtures together you must use data cables. If you choose to create your own cable, please use data-grade
cables that can carry a high quality signal and are less prone to electromagnetic interference.
CABLE CONNECTORS
Cabling must have a male XLR connector on one end and a female XLR connector on the other end.
DMX connector configuration
Termination reduces signal errors. To avoid signal transmission problems and interference, it is always advisable to
connect a DMX signal terminator.
CAUTION
Do not allow contact between the common and the fixture’s chassis ground. Grounding the common can cause a
ground loop, and your fixture may perform erratically. Test cables with an ohm meter to check correct polarity and
to make sure the pins are not grounded or shorted to the shield or each other.
INPUT
COMMON
DMX +
DMX-
Resistance 120 ohm
1/ 4w between pin 2
(DMX-) and pin 3
(DMX+) of the last
fixture.

©Copyright LOTRONIC 2016 8ROLL-FX Page 4

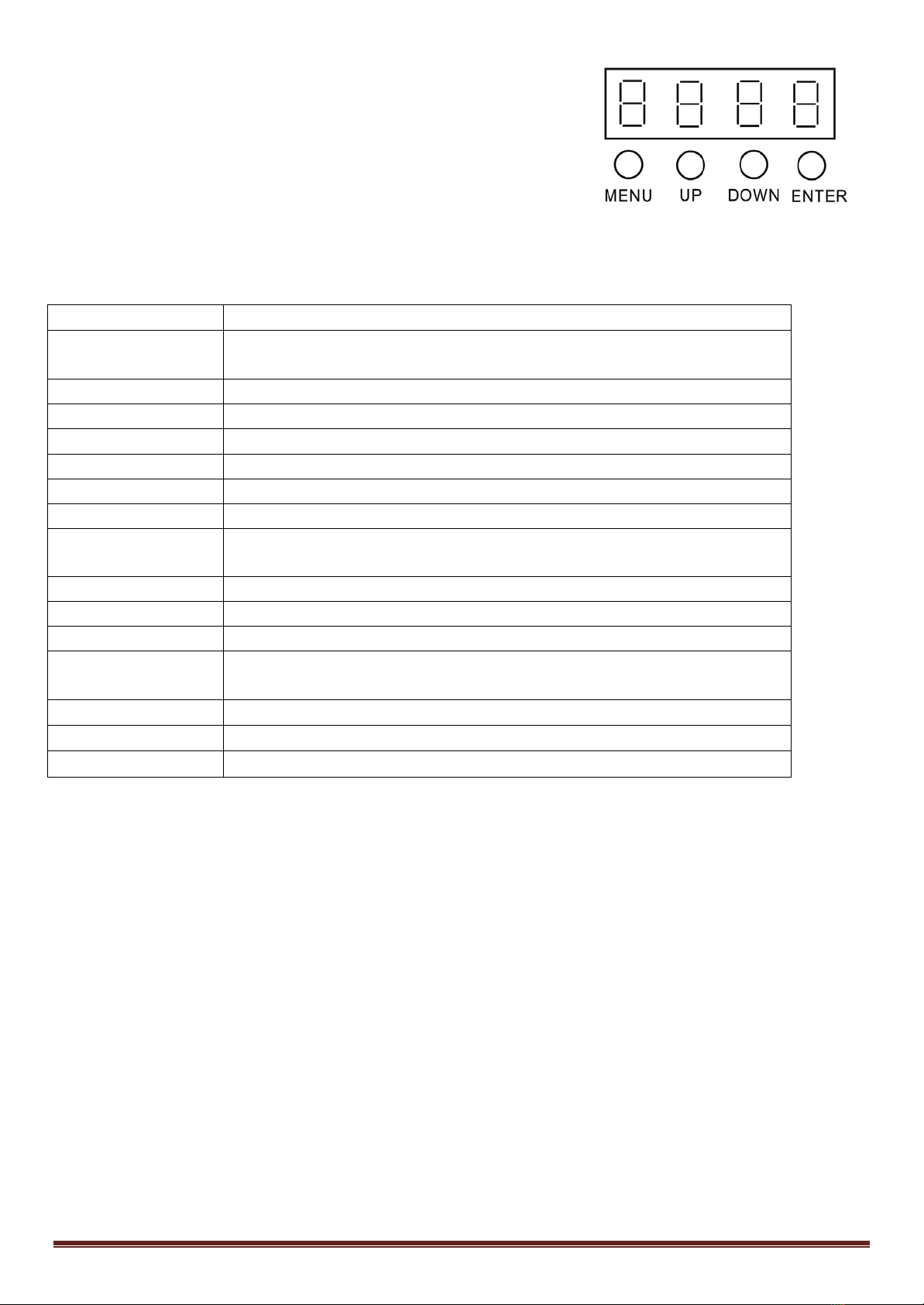

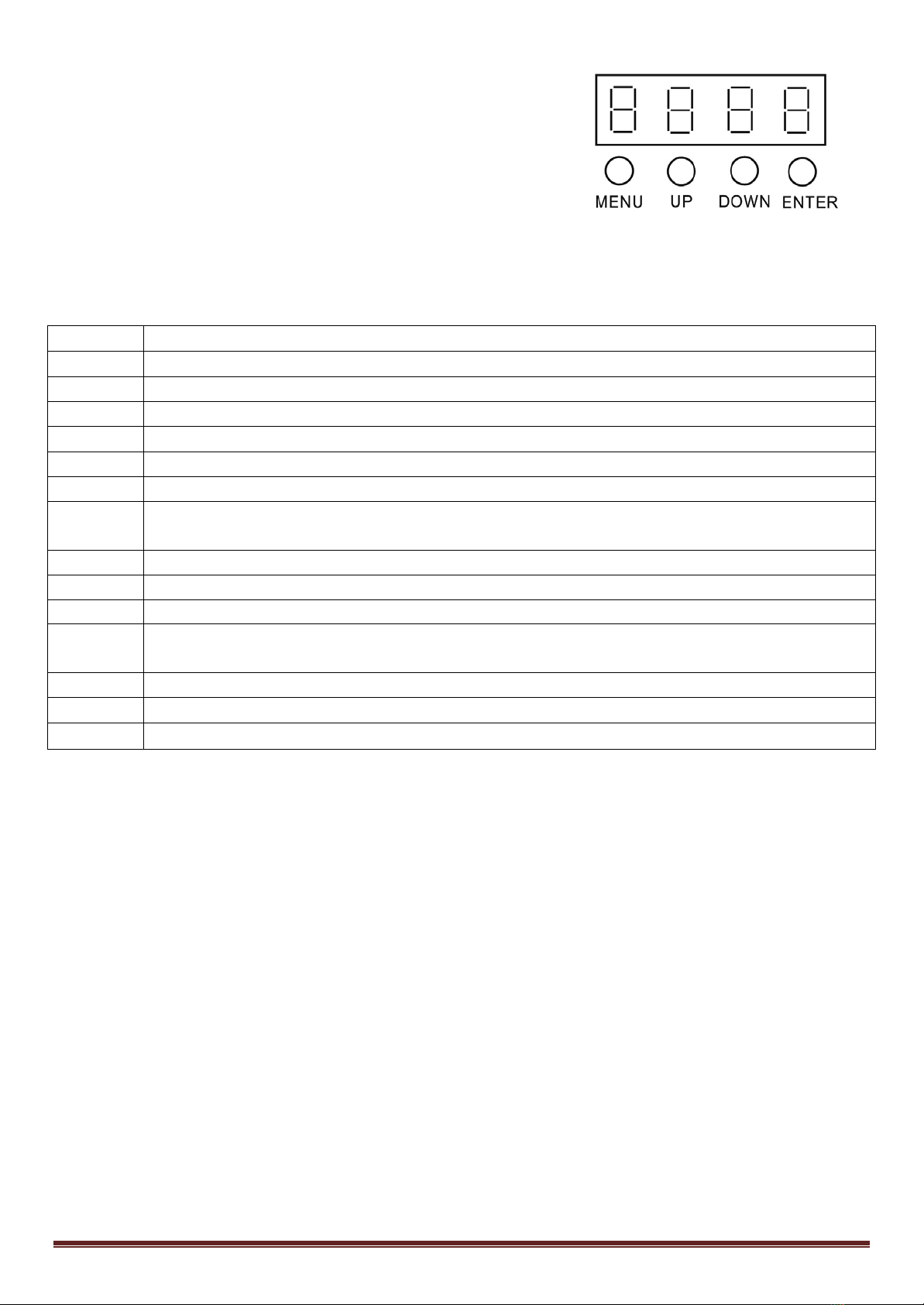

CONTROL PANEL
To access the main menu press the MENU button. Press the UP or DOWN
buttons until you reach function you wish to change. When you reach the
function you wish to change, press the ENTER button. When a function is
selected, use the UP or DOWN buttons to change the function settings.
Once your changes are made, press the ENTER button, and then press and
hold the MENU button for at least three seconds to confirm and lock the
change into the system memory. To exit without making any adjustments, press the MENU BUTTON. The display will
lock after 30 secondes. Press the MENU button for 3 seconds to unlock.
FUNCTION MENU
ADDR
A001 -A 512, DMX Address setting
CHND
10 ch
21 ch, select the channel mode
SLND
MASTER / SLAVE OPTION
SHND
Sound active/auto mode (Speed SP0-SP9)
SOUD
On – Off (SOUND CONTROL)
SENS
000 – 100 Sound sensitivity control (0 close, 100 The most sensitive)
BLND
Yes/no (stand-by mode)
LED
On - Off (Background LIGHT ON/OFF)
DISP
Disp
Dsip (Reverse Display)
PAN
(YES/NO (pan inversion)
1TIL
Yes - No (TILT1 Reverse)
2TIL
Yes - No (TILT2 Reverse)
MANU
PAN, TILT1, TILT2, RED1, GREEN1, BLUE1, WHITE1, RED2, GREEN2, BLUE2,
WHITE2, DIMMER, STROBE, manual Test
HOUR
0—9999 (Use Time)
TEST
Test
RSET
Reset
Settings
DMX Address Setting
1. Press the MENU, UP or DOWN button until “ADDR” is displayed, press ENTER.
2. The current address will now be displayed and flashing. Press the UP or DOWN buttons to find your desired
address. Press ENTER to confirm.
3. Connect your DMX Controller
DMX channel mode
1. Press the MENU button until “CHND” is displayed, press ENTER. Either “10CH”, “21CH” will be displayed
2. Press the UP or DOWN buttons to find your desired DMX channel mode and press ENTER to confirm and exit.
SLND – Slave mode in a Master/Slave configuration
Press the MENU button until Slnd is displayed. Press ENTER. Use the DOWN/UP button to select Mast (MASTER) or
SLAV. Once the mode has been selected, press the ENTER button to confirm.
SHND – SP0-SP9: Sound or Auto optional (Speed 0-9)
1. Press the MENU button until “SHND” is displayed, press ENTER and choose AUTO.

©Copyright LOTRONIC 2016 8ROLL-FX Page 5
2. “Sh X” will now be displayed, “X” representing a number between 0-9. Press the UP or DOWN buttons to select
the desired speed and press ENTER.
SOUD - Sound Active mode
1. Press the MENU button until “SOUD” is displayed, press ENTER.
2. The display will show either “ON” or “OFF”. Press the UP or DOWN buttons to select “ON” to activate sound active
mode, or “OFF” to deactivate sound active mode.
3. Press ENTER, then press and hold the MENU button for at least 3 seconds to activate.
SENS - Sound sensitivity
1. Press the MENU button until “SENS” is displayed, press ENTER.
2. A number between 0-100 will be displayed. Press the UP or DOWN buttons to adjust the sound sensitivity, 0 being
the least sensitive and 100 being the most sensitive.
3. When you have found your desired setting press ENTER to confirm.
BLND - Stand by mode.
1. Press the MENU button until “BLND” is displayed and press ENTER. Either Yes or No will be displayed.
2. To activate Standby mode, select “Yes” and press Enter to confirm. To deactivate Standby mode, select “No” and
press Enter.
LED - Display back light
1. Press the MENU button until “LED” is displayed, press ENTER.
2. The display will show either “ON” or “OFF”. Press the UP or DOWN buttons to select “ON” to keep the LED display
on at all times, or “OFF” to switch to have the LED display switch off after 10 seconds.
3. Press ENTER to confirm. To switch the display on again, press any button.
Display Reverse 180°
1. Press the MENU button until “DISP” is displayed, press ENTER.
2. Press the UP button to select “DSIP” to reverse the display, or “DISP” to change the display back.
3. Press ENTER to confirm.
PAN - Pan Inversion
1. Press the MENU button until “PAN” is displayed, press ENTER. Either Yes or No will be displayed.
2. To activate the Pan inversion press the UP or DOWN buttons until YES is displayed, press ENTER to confirm. To
deactivate Pan inversion, select NO and press Enter.
1TIL/2TIL - Tilt Inversion
1. Press the MENU button until “1/2TIL” is displayed, press ENTER. Either “YES” or “NO” will be displayed.
2. To activate the Tilt inversion press the UP or DOWN buttons until YES is displayed, press ENTER to confirm. To
deactivate Tilt inversion, select NO and press Enter.
MANU - In this mode to select PAN, TILT1, TILT2, RED1. GREEN1, BLUE1, WHITE1, RED2, GREEN2, BLUE2, WHITE2,
DIMMER, STROBE, Manual Test
HOUR - With this function you can display the running time of the unit.
1. Press the MENU button until “HOUR” is displayed, press ENTER.
2. The running time of the fixture will now be displayed. Press MENU to exit.
VER - With this function you can display the software version of the unit.

©Copyright LOTRONIC 2016 8ROLL-FX Page 6
1. Press the MENU button until “VER” is displayed, press ENTER.
2. The software version will now be displayed. Press MENU to exit
TEST - Self test program
1. Press the MENU button until “TEST” is displayed, press ENTER.
2. The fixture will now run a self test. Press MENU to exit.
RSET
1. Press the MENU button until “RSET” is displayed. Press the ENTER button.
2. Press YES to restore factory settings.
How to operate Motor Offset function :
Press “MENU” button , then press “ENTER” for 3 seconds at least. When the interface shows “Pan Offset”, you can
choose “Tilt Offset” by button “+” or “-“ , press button “Ok” to set motor position from value -127….127. Then press
button “OK” to save .
DMX CHANNELS
10 channel definition table
Channel DMX Value Function
1 0---255 PAN rotation 0-540°
2 0---127
128---191
192---255
TILT1 rotation
360° rotation
CW rotation fast -> slow
CCW rotation slow -> fast
3 0---127
128---191
192---255
TILT2 rotation
360° rotation
CW rotation fast -> slow
CCW rotation slow -> fast
4 0---255 Dimmer 0-100%
5
Strobe
000-015 Open strobe
016-131 Strobe from slow to fast
132-139 Open strobe
140-181 Slow open fast close
182-189 Open strobe
190-231 fast open slow close
232-239 Open strobe
240-247 Random strobe
248-255 open strobe
6 0---255 Red dimmer
7 0---255 Green dimmer
8 0---255 Blue dimmer
9 0---255 White dimmer

©Copyright LOTRONIC 2016 8ROLL-FX Page 7
10
0---69
70---79
80---89
90---199
200---209
210---249
250---255
No function
Enable blackout when Pan/Tilt movement
Disable blackout when Pan/Tilt movement
No function
Reset
No function
Random sound control (value effective after 5 seconds)
21 channel definition table
Channel DMX Value Function
1 0---255 PAN 0-540°
2 0---255 PAN FINE
3 0---255 TILT1 0-360°
4 0---9
10---127
128---255
TILT1 Endless rotation
No function
CW rotation fast->slow
CCW rotation slow -> fast
5 0---255 TILT1 FINE : effective if CH4 set to 0---9
6 0---255 TILT2 0-360°
7 0---9
10---127
128---255
TILT2 Endless rotation
No function
CW rotation fast->slow
CCW rotation slow -> fast
8 0---255 TILT2 FINE : effective if CH7 set to 0---9
9 0---255 Dimmer from 0-100%
10
000-015 Open strobe
016-131 Strobe from slow to fast
132-139 Open strobe
140-181 fast open slow close
182-189 Open strobe
190-231 Slow open fast close
232-239 Open strobe
240-247 Random strobe
248-255 open strobe
11 0---255 1 Red dimmer
12 0---255 1 Green Dimmer
13 0---255 1 Blue Dimmer
14 0---255 1 White Dimmer
15 0---255 2 Red Dimmer
16 0---255 2 Green Dimmer
17 0---255 2 Blue Dimmer

©Copyright LOTRONIC 2016 8ROLL-FX Page 8
18 0---255 2 White Dimmer
19
0---7
8---127
128---191
192---255
Color running
No function
15 kinds of fixed colors
Color jump
Color gradual change
20
0---255
Slow -> fast
21
0---69
70---79
80---89
90---199
200---209
210---249
250---255
MACRO Function
No function
Enable blackout when Pan/Tilt movement
Disable blackout when Pan/Tilt movement
No function
Reset
No function
Random sound control (value effective after 5 seconds)
Cleaning
Due to fog residue, smoke, and dust cleaning the internal and external lenses should be carried out periodically to
optimize light output.
1. Use normal glass cleaner and a soft cloth to wipe down the out-side casing.
2. Clean the external optics with glass cleaner and a soft cloth every 20 days.
3. Always be sure to dry all parts completely before plugging the unit back in.
PREPARATIFS
Contenu de l’emballage:
•1 effet de lumière 8ROLL-FX
•1 cordon secteur
•1 Mode d’emploi
Déballage
Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, prévenez
immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. Conservez le
carton et tous les matériaux d’emballage afin de pouvoir transporter l’appareil en toute sécurité.
Consignes de sécurité
Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’entretien
de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le
nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation
indiqué sur la plaque signalétique de l’appareil.
• Uniquement pour utilisation à l’intérieur!
• L’appareil doit être impérativement relié à la terre.
• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.
F

©Copyright LOTRONIC 2016 8ROLL-FX Page 9
Assurez-vous qu’aucun objet inflammable ne se trouve à proximité de l’appareil pendant son fonctionnement.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que
les fentes de ventilation ne sont pas bloquées.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez
uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien.
• Sécurisez l’appareil sur le dispositif de fixation au moyen d’une chaîne. Ne portez jamais l’appareil en le tenant par
le boîtier. Tenez-le par l’étrier.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures
supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-
même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service
technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.
• Ne pas brancher l’appareil sur un variateur.
• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.
• Ne jamais débrancher l’appareil en tirant sur le cordon.
• Ne pas exposer vos yeux à la source lumineuse.
•Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce
dispositif doit rester facilement accessible;
Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la
fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible
Description
•Lyres à double axe
•Rotation infinie à 360° des deux lyres dans les deux sens
•Mélange de couleur RGBW en mode DMX
•Modes de fonctionnement : DMX, audio, maître-esclave, manuel & automatique
•2 modes de canaux DMX : 10 & 21 canaux
•Afficheur avec 4 touches de navigation
•Inversion de l’afficheur
Caractéristiques techniques
Alimentation....................................................................................................100-240Vac 50/60Hz
Consommation......................................................................................................................... 80W
Source lumineuse.............................................. 8x 10W LED (2x rouge, 2x vert, 2x bleu, 2x blanc)
Angle du rayon individuel ............................................................................................................ 5°
Mouvement des lyres ........................................................... PAN : 540°, TILT1/2 : rotation infinie
Dimensions....................................................................................................... 210 x 170 x 350mm
Poids........................................................................................................................................... 4kg
Remplacement du fusible
Sortez le porte-fusible de son logement à l’aide d’un tournevis à lame plate.
Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.
Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur.
Montage
Fixez l’appareil sur l’étrier au moyen des trous de vis. Assurez-vous que l’appareil est solidement fixé afin d’éviter des
vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer
l’appareil est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation utilisez

©Copyright LOTRONIC 2016 8ROLL-FX Page 10
toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Cet appareil doit être
installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne
ne peut passer en-dessous.
Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation suffisante. Lors du
choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour des travaux de maintenance et de
nettoyage.
Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de température importants
et présentant une ventilation limitée.
CONNECTEURS DE CABLE
Le câble doit posséder une fiche XLR mâle d’un côté et XLR femelle de l’autre. .
Configuration des connecteurs DMX
La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est
toujours conseillé de brancher une résistance de fin de ligne DMX.
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l’appareil. La mise à la masse du commun
peut provoquer une boucle de masse et votre appareil fonctionne d’une façon étrange. Testez les câbles à l’aide d’un
ohm-mètre afin de vérifier la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni court-
circuitées sur le blindage ou mutuellement.
TABLEAU DE COMMANDE
Pour accéder au menu principal, appuyez sur la touche MENU. Appuyez sur
les touches UP/DOWN jusqu’à ce que vous atteigniez la fonction souhaitée.
Lorsque vous l’avez atteinte, appuyez sur ENTER. Lorsqu’une fonction a été
sélectionnée, changez les réglages au moyen des touches UP et DOWN.
Lorsque vous avez fini les réglages, appuyez sur ENTER et ensuite tenez la
touche MENU appuyée pendant au moins 3 secondes pour enregistrer les
nouveau réglages en mémoire. Pour quitter sans faire de changements, appuyez sur la touche MENU. L’afficheur se
verrouille après 30 secondes. Appuyez sur la touche MENU pendant 3 secondes pour le déverrouiller.
FONCTIONS
ADDR
A001 - A512, réglage de l’adresse DMX
CHND
10 canaux
21 canaux, sélectionnez le nombre de canaux
SLND
Option Maître / Esclave
SHND
Mode audio/auto (vitesse SP0-SP9)
SOUD
On – Off (contrôle audio)
SENS
000 – 100 Réglage de la sensibilité audio (0 = min. 100 = max.)
BLND
Oui/non (mode veille)
LED
On - Off (éclairage d’écran Marche/Arrêt)
DISP
Disp
Dsip (inversion de l’afficheur)
PAN
Oui/non (inversion de pan)
ENTREE
COMMUN
DMX +
DMX-
Résistance de 120 Ω
1/ 4w entre pin 2
(DMX-) et pin 3
(DMX+) sur le dernier
appareil

©Copyright LOTRONIC 2016 8ROLL-FX Page 11
1TIL
Yes - No (inversion Tilt1)
2TIN
Yes - No (inversion Tilt2)
MANU
Pan, Tilt1, Tilt2, Rouge1, vert1, bleu1, blanc1, rouge2, vert2,
bleu2, blanc2, variateur, stroboscope, test manuel
TEST
Test
RSET
Reset
Réglages
Réglage de l’adresse DMX
1. Appuyez sur la touche MENU jusqu’à ce que “ADDR” s’affiche. Appuyez sur ENTER.
2. L’adresse actuelle s’affiche et clignote. Sélectionnez l’adresse souhaitée avec les touches UP/DOWN.
3. Appuyez sur ENTER pour confirmer.
Sélection des Canaux DMX
1. Appuyez sur la touche MENU jusqu’à ce que “CHND” s’affiche et appuyez sur ENTER. Soit “10CH”, soit “21CH”
s’affichera.
2. Sélectionnez le nombre de canaux souhaités au moyen des touches UP / DOWN et confirmez avec ENTER.
SLND - Sélection Maître/Esclave
1. Appuyez sur la touche MENU jusqu’à ce que “SLND” s’affiche et appuyez sur ENTER.
2. Sélectionnez Mast (maître) ou SLAV (esclave) avec les touches UP/DOWN et confirmez avec ENTER.
SHND – SP0-SP9: Audio ou Auto (vitesse 0-9)
1. Appuyez sur la touche MENU jusqu’à ce que “SHND” s’affiche et confirmez avec ENTER. Sélectionnez AUTO.
2. “SP X” s’affichera, “X” représentant un nombre entre 0 et 9. Sélectionnez la vitesse souhaitée avec les touches UP
/ DOWN et appuyez sur ENTER.
Contrôle Audio
1. Appuyez sur la touche MENU jusqu’à ce que “SOUD” s’affiche. Appuyez sur ENTER.
2. L’afficheur indique soit “ON” ou “OFF”. Appuyez sur les touches UP ou DOWN pour sélectionner soit “ON” pour
activer le mode musical, soit “OFF” pour le désactiver.
3. Appuyez à nouveau sur ENTER. Maintenez ensuite la touche MENU appuyée pendant au moins 3 secondes pour
confirmer.
SENS - Sensibilité Audio
1. Appuyez sur la touche MENU jusqu’à ce que “SENS” s’affiche et appuyez sur ENTER.
2. Un nombre entre 1 et 100 s’affiche. Appuyez sur les touches UP / DOWN pour régler la sensibilité audio. 0 est la
sensibilité la plus faible et 100 la plus élevée. Lorsque vous avez trouvé le bon réglage, confirmez avec ENTER.
BLND – Mode veille
1. Appuyez sur MENU jusqu’à ce que « BLND » s’affiche et appuyez sur ENTER. Yes ou NO s’affichent.
Pour activer le mode veille, sélectionnez « YES » et appuyez sur Enter pour confirmer. Pour désactiver le mode veille,
sélectionnez « NO » et appuyez sur ENTER.
LED - Rétro-éclairage de l’écran
1. Appuyez sur la touche MENU jusqu’à ce que “LED” s’affiche et appuyez sur ENTER.
2. L’afficheur indique soit “ON” ou “OFF”. Appuyez sur les touches UP ou DOWN pour sélectionner soit “ON” pour

©Copyright LOTRONIC 2016 8ROLL-FX Page 12
laisser l’afficheur allumé en permanence, soit “OFF” pour que l’afficheur s’éteigne au bout de 10 secondes.
3. Appuyez à nouveau sur ENTER. Maintenez ensuite la touche MENU appuyée pendant au moins 3 secondes pour
confirmer.
Inversion de l’afficheur à 180°
1. Appuyez sur la touche MENU jusqu’à ce que “DISP” s’affiche et appuyez sur ENTER.
2. Appuyez sur UP pour sélectionner “DSIP” pour inverser l’afficheur ou “DISP” pour revenir à l’affichage normal.
3. Appuyez sur ENTER pour confirmer.
1TIL/2TIL - Inversion Tilt
1. Appuyez sur la touche MENU jusqu’à ce que “1/2TIL” s’affiche et appuyez sur ENTER. “YES” ou “NO” s’affiche.
2. Pour activer l’inversion TILT, appuyez sur les touches UP / DOWN jusqu’à ce que YES s’affiche. Confirmez avec
ENTER. Pour désactiver l’inversion Tilt, sélectionnez NO et confirmez avec ENTER.
MANU – Dans ce mode, vous pouvez sélectionner PAN, TILT1, TILT2, RED1, GREEN1, BLUE1, WHITE1, RED2, GREEN2,
BLUE2, WHITE2, DIMMER, STROBE et Manual Test
HOUR – Durée de fonctionnement de l’appareil
1. Appuyez sur la touche MENU jusqu’à ce que HOUR s’affiche. Appuyez sur ENTER.
2. La durée de fonctionnement s’affiche sur l’écran. Appuyez sur MENU pour quitter.
VER – Affichage de la version de logiciel
1. Appuyez sur la touche MENU jusqu’à ce que « VER » s’affiche. Appuyez sur ENTER.
2. La version du logiciel s’affichera. Appuyez sur MENU pour quitter.
TEST - Auto-test
1. Appuyez sur MENU jusqu’à ce que “TEST” s’affiche et appuyez sur ENTER.
2. L’appareil effectue maintenant un auto-test. Appuyez sur MENU pour quitter.
Reset
1. Appuyez sur MENU jusqu’à ce que “Reset” s’affiche. Appuyez sur ENTER.
2. Sélectionnez YES et l’appareil se remet à zéro.
Positionnement du moteur
Appuyez sur la touche MENU et ensuite pendant au moins 3 secondes sur ENTER. Lorsque l’écran affiche « Pan
Offset », vous pouvez sélectionner « Tilt Offset » avec les touches UP ou DOWN. Appuyez sur ENTER pour
positionner le moteur entre -127 et 127. Appuyez sur ENTER pour enregistrer.
CANAUX DMX
10 Canaux DMX
Channel
DMX Value
Function
1 0---255 Mouvement PAN 0-540°
2 0---127
128---191
192---255
Mouvement TILT1
Rotation 360°
Rotation vers la droite rapide -> lent
Rotation vers la gauche lent -> rapide
3
0---127
Mouvement TILT2

©Copyright LOTRONIC 2016 8ROLL-FX Page 13
128---191
192---255
Rotation à 360°
Rotation vers la droite rapide -> lent
Rotation vers la gauche lent -> rapide
4 0---255 Dimmer 0-100%
5
Stroboscope
000-015 Ouvrir le stroboscope
016-131 Stroboscope lent -> rapide
132-139 Ouvrir le stroboscope
140-181 Ouverture lente, fermeture rapide
182-189 Ouvrir le stroboscope
190-231 Ouverture rapide, fermeture lente
232-239 Ouvrir le stroboscope
240-247 Aléatoire
248-255 Ouvrir le stroboscope
6 0---255 Variateur rouge
7 0---255 Variateur vert
8 0---255 Variateur bleu
9 0---255 Variateur blanc
10
0---69
70---79
80---89
90---199
200---209
210---249
250---255
Aucune fonction
Activer le blackout si mouvement Pan/Tilt
Désactiver le blackout si mouvement Pan/Tilt
Aucune fonction
Reset
Aucune fonction
Contrôle audio aléatoire (valeur effective après 5 secondes)
21 Canaux
Canal Valeur DMX Fonction
1 0---255 Mouvement PAN 0-540°
2 0---255 Réglage PAN fin
3 0---255 TILT1 0-360°
4 0---127
128---191
192---255
Mouvement TILT1 infini
Pas de fonction
Rotation vers la droite rapide -> lent
Rotation vers la gauche lent -> rapide
5
0---255
Réglage fin TILT1 : effectif si CH4 est réglé sur 0---9
6 TILT2 0-360°
7 0---127
128---191
192---255
Mouvement TILT2
Rotation à 360°
Rotation vers la droite rapide -> lent
Rotation vers la gauche lent -> rapide
8 0---255 Réglage fin TILT2 : effectif si CH7 est réglé sur 0---9

©Copyright LOTRONIC 2016 8ROLL-FX Page 14
9 0---255 Dimmer from 0-100%
10
000-015 Ouvrir le stroboscope
016-131 Stroboscope lent -> rapide
132-139 Ouvrir le stroboscope
140-181 Ouverture rapide, fermeture lente
182-189 Ouvrir le stroboscope
190-231 Ouverture lente, fermeture rapide
232-239 Ouvrir le stroboscope
240-247 Aléatoire
248-255 Ouvrir le stroboscope
11 0---255 Variateur rouge 1
12 0---255 Variateur vert 1
13 0---255 Variateur bleu 1
14 0---255 Variateur blanc 1
15 0---255 Variateur rouge 2
16 0---255 Variateur vert 2
17 0---255 Variateur bleu 2
18 0---255 Variateur blanc 2
19
0---7
8---127
128---191
192---255
Défilement des couleurs
Pas de fonction
15 couleurs fixes
Saut de couleurs
Changement progressif des couleurs
20 000-255 Lent -> rapide
21
0---69
70---79
80---89
90---199
200---209
210---249
250---255
Fonction MACRO
Pas de fonction
Activer le blackout en presence d’un movement Pan/Tilt
Désactiver le blackout en presence d’un movement Pan/Tilt
Pas de fonction
Reset
Pas de fonction
Contrôle audio aléatoire (valeur effective après 5 secondes)
Entretien
En raison des résidus de fumée et de poussière, il convient de nettoyer régulièrement les lentilles internes et
externes pour optimizer la puissance lumineuse.
1. Essuyez le boîtier extérieur avec un nettoyant de vitre classique et un chiffon doux.
2. Nettoyez les optiques externs avec du nettoyant à vitres et un chiffon doux toutes les 3 semaines.
3. Séchez soigneusement toutes les pieces avant de rebrancher l’appareil.

©Copyright LOTRONIC 2016 8ROLL-FX Page 15
1. VORBEREITUNGEN
Verpackungsinhalt:
•1 x 8ROLL-FX Lichteffektgerät
•1 Netzkabel
•Bedienungsanleitung
Auspacken
Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig und in
einwandfreiem Zustand sein. Sofort die Transportfirma benachrichtigen und das Verpackungsmaterial aufbewahren,
wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des Geräts aufbewahren.
Sicherheitshinweise
Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informationen über Installation,
Gebrauch und Instandhaltung des Geräts.
• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts
angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
• Dieses Gerät ist nur für Innengebrauch!
•Das Gerät gehört zur Schutzklasse I. Daher muss es unbedingt an eine geerdete Steckdose angeschlossen werden.
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren
Materialien während des Betriebs in der Nähe des Geräts lassen.
• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht
werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur
durch eine identische ersetzen.
• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am Sockel.
• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.
• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen nur
von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch
sein.
• Das Gerät nicht an ein Dimmerpack anschließen.
• Das Netzkabel niemals quetschen oder beschädigen.
• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken.
•Netztrennungsvorrichtungen
a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich
bleiben
b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugänglich
sein.
Features
• Zwei Moving Heads auf einem Sockel, die sich um eine doppelte Achse drehen
• 360° stufenlose Drehung beider Moving Heads in beide Richtungen
• Mischung der RGBW Farben im DMX Betrieb
• 5 Betriebsarten: DMX, Klangaktiviert, Master-Slave, manuell & automatisch
D

©Copyright LOTRONIC 2016 8ROLL-FX Page 16
• Wahl zwischen 10 und 21 DMX Kanälen
• LED Display mit 4 Navigationstasten
• Umkehrung des Displays
Technische Daten
Versorgung ......................................................................................................100-240Vac 50/60Hz
Verbrauch................................................................................................................................. 80W
Lichtquelle.............................................................8x 10W LED (2x rot, 2x grün, 2x blau, 2x weiss)
Strahlenwinkel (einzelner Strahl) ................................................................................................. 5°
Kopfbewegung ...................................................................... PAN: 540°, TILT1/2: endlose Drehung
Abmessungen................................................................................................... 210 x 170 x 350mm
Gewicht ......................................................................................................................................4kg
Auswechseln der Sicherung
Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.
Mit einem Schlitzschraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.
Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung
ersetzen.
Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.
KABELVERBINDER
Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der anderen Seite besitzen.
DMX Steckerbelegung
Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und Störungen zu vermeiden, ist es
ratsam, einen DMX Signalwiderstand zwischenzuschalten.
Montage
Das Gerät kann in jeder beliebigen Stellung montiert werden, solange für ausreichende Belüftung gesorgt ist.
Der Ventilator und die Belüftungsschlitze dürfen auf keinen Fall verstopft werden. Bei der Wahl des
Anbringungsortes darauf achten, dass das Gerät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt.
Benutzen Sie immer Sicherheitskabel.
Das Gerät vor Regen, Feuchtigkeit, extremen Temperaturschwankungen schützen. Die Montagestelle muss gut
belüftet sein.
Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschütterungen und
Spielraum während der Bewegungen zu vermeiden. Die Montagefläche muss stabil sein und mindestens 10-mal das
Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheitskabel
absichern, dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem Fachmann
installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist und niemand
unter dem Montagebereich stehen oder gehen kann.
EINGANG
NEUTRAL
DMX +
DMX-
120 Ohm 1/4W Widerstand
zwischen Pin2 (DMX-) und
Pin 3 (DMX+) am letzten
Gerät

©Copyright LOTRONIC 2016 8ROLL-FX Page 17
BEDIENFELD
Auf MENU drücken, um ins Hauptmenü zu gehen. Mit den UP / DOWN
Tasten zur gewünschten Funktion gehen und auf ENTER drücken. Wenn
eine Funktion gewählt ist, mit den UP / DOWN Tasten die Einstellung
ändern und auf ENTER drücken. Dann die MENU Taste mindestens 3
Sekunden lang drücken, um die Einstelllung zu bestätigen und zu
speichern. Wenn die MENU Taste nicht innerhalb von 8 Sekunden
gedrückt gehalten wird, wird die Einstellung automatisch bestätigt und gespeichert. Um die Funktion ohne
Änderungen zu verlassen, die MENU Taste drücken.
MENÜ
ADDR
A001 - A512, Einstellung der DMX Adresse
CHND
10 Kanäle oder 21 Kanäle
SLND
MASTER, SLAVE Einstellung
SHND
Automatischer/klangaktivierte Betrieb (Geschwindigkeit SP0-SP9)
SOUD
On – Off (Musiksteuerung)
SENS
000 – 100 Klangempfindlichkeit (0 Min., 100 Max.)
LED
On - Off (Displaybeleuchtung EIN/AUS)
DISP
Disp
Dsip (Umgekehrtes Display)
PAN
Yes – No (PAN Umkehrung)
1TIL
Yes - No (TILT1 Umkehrung
2TIL
Yes - No (TILT2 Umkehrung
MANU
PAN, TILT1, TILT2, RED1, GREEN1, BLUE1, WHITE1, RED2, GREEN2, BLUE2, WHITE2, DIMMER, STROBE,
manueller Test
HOUR
0—9999 (Betriebsdauer)
TEST
Test
RSET
Reset
Einstellungen
ADDR - DMX Adresseneinstellung
1. Die MENU Taste drücken bis “ADDR” erscheint. ENTER drücken.
2. Die derzeitige Adresse erscheint und blinkt. Mit den UP / DOWN Tasten die gewünschte Adresse einstellen.
3. Mit ENTER bestätigen.
CHND - Anzahl der DMX Kanäle
1. Die MENU Taste drücken bis “CHND” erscheint. ENTER drücken. Entweder “10CH” oder “21CH” erscheinen.
2. Mit den UP/DOWN Tasten die gewünschte Anzahl an Kanälen einstellen und mit ENTER bestätigen und verlassen.
SLND - Master/Slave Einstellung
1. Die MENU Taste drücken bis “SLND” erscheint. ENTER drücken. Die UP/DOWN Tasten drücken, um entweder
“MAST” oder “SLAV” zu wählen und mit ENTER bestätigen.
SHND – SP0-SP9: Geschwindigkeitseinstellung
1. Die MENU Taste drücken bis “SHND” erscheint. ENTER drücken.
2. “SP X” erscheint, wobei “X” eine Zahl zwischen 0 und 9 ist. Mit den UP/DOWN Tasten die gewünschte
Geschwindigkeit des automatischen oder klangaktivierten Betriebs einstellen. ENTER drücken.

©Copyright LOTRONIC 2016 8ROLL-FX Page 18
SOUN - Klangaktivierter Betrieb
1. Die MENU Taste drücken bis “SOUN” erscheint. ENTER drücken.
2. Auf dem Display erscheint entweder “ON” oder “OFF”. Mit den UP/DOWN Tasten “ON” wählen, um den
klangaktivierten Betrieb zu wählen oder “OFF”, um ihn abzuschalten.
3. ENTER drücken und dann die MENU Taste mindestens 3 Sekunden lang gedrückt halten, um die Einstellung zu
speichern.
SENS - Klangempfindlichkeit
1. Die MENU Taste drücken bis “SENS” erscheint. ENTER drücken.
2. Es erscheint eine Zahl zwischen 0 und 100. Mit den UP / DOWN Tasten die Klangempfindlichkeit einstellen, wobei
0 die geringste und 100 die höchste Stufe ist. Wenn Sie die gewünschte Empfindlichkeit gefunden haben, mit ENTER
bestätigen.
BLND - Stand by Betrieb.
1. Die MENU Taste drücken bis “BLND” erscheint. ENTER drücken. Es erscheint entweder YES oder NO.
2. “Yes” wählen, um den Stand-by Betrieb zu aktivieren und mit ENTER bestätigen. Um den Stand-by Betrieb zu
deaktivieren, “No” wählen und ENTER drücken.
LED - Displaybeleuchtung
1. Die MENU Taste drücken bis “LED” erscheint. ENTER drücken.
2. Auf dem Display erscheint entweder “ON” oder “OFF”.Mit den UP/DOWN Tasten “ON” wählen, um die LED
Beleuchtung ständig eingeschaltet zu lassen, bzw. ‘OFF” um die Beleuchtung nach 2 Minuten auszuschalten.
3. Mit ENTER bestätigen. Um das Display wieder zinzuschalten, einfach auf eine beliebige Taste drücken.
Display Umkehrung 180°
1. Die MENU Taste drücken bis “DISP” erscheint. ENTER drücken.
2. Mit der UP Taste “DSIP” wählen, um das Display umzukehren bzw. “DISP”, um wieder zum normalen Display
umzuschalten.
3. Mit ENTER bestätigen.
PAN - Pan Umkehrung
1. MENU Taste drücken, bis “PAN” erscheint und ENTER drücken. “YES” oder “NO” erscheinen.
2. Mit den UP/DOWN Tasten YES wählen, um die PAN Umkehrung zu aktivieren. Mit ENTER bestätigen. Um die
Umkehrung zu deaktivieren, NO wählen und ENTER drücken.
1TIL/2TIL - Tilt Umkehrung
1. MENU Taste drücken, bis “1/2TIL” erscheint und ENTER drücken. “YES” oder “NO” erscheinen.
2. Mit den UP/DOWN Tasten YES wählen, um die Tilt Umkehrung zu aktivieren. Mit ENTER bestätigen. Um die
Umkehrung zu deaktivieren, NO wählen und ENTER drücken.
MANU – Im manuellen Betrieb können Sie folgende Parameter einstellen: PAN, TILT1, TILT2, RED1. GREEN1, BLUE1,
WHITE1, RED2, GREEN2, BLUE2, WHITE2, DIMMER, STROBE, Manual Test
HOUR – Betriebsdauer des Geräts
1. MENU Taste drücken, bis “HOUR” erscheint und ENTER drücken.
2. Die Betriebsdauer des Geräts wird angezeigt. MENU Taste drücken, um die Funktion zu verlassen.

©Copyright LOTRONIC 2016 8ROLL-FX Page 19
VER - Softwareversion
1. MENU Taste drücken, bis “VER” erscheint und ENTER drücken.
2. Die Softwareversion des Geräts wird angezeigt. MENU Taste drücken, um die Funktion zu verlassen.
TEST - Selbsttestprogramm
1. Die MENU Taste drücken bis “TEST” erscheint und auf ENTER drücken.
2. Das Gerät durchläuft einen Selbsttest. Zum Verlassen des Selbsttests auf MENU drücken.
RSET - Reset
1. Die MENU Taste drücken bis “RSET” erscheint und auf ENTER drücken. Das Gerät führt ein RESET durch.
DMX KANÄLE
10-Kanal-Betrieb
Kanal DMX Wert Funktion
1 0---255
PAN Drehung 0
-540°
2 0---127
128---191
192---255
TILT1 Drehung
360° Drehung
Rechtsdrehung langsam
-> schnell
CCW rotation langsam -> schnell
3 0---127
128---191
192---255
TILT2 Drehung
360° Drehung
Rechtsdrehung langsam
-> schnell
Linksrehung langsam -> schnell
4 0---255
Dimmer 0
-100%
5
Stroboskop
000-015
Stroboskop öffnen
016-131
Stroboskop von langsam
-> schnell
132-139
Stroboskop öffnen
140-181
Langsam öffnen, schnell schliessen
182-189
Stroboskop öffnen
190-231
Schnell öffnen, langsam schliessen
232-239
Stroboskop öffnen
240-247
Zufallsgenerator
248-255
Stroboskop öffnen
6 0---255
Roter
Dimmer
7 0---255
Grüner Dimmer
8 0---255
Blauer Dimmer
9 0---255
Weisser Dimmer
10
0---69
70---79
80---89
90---199
200---209
210---249
250---255
Unbelegt
Blackout bei Pan/Tilt Bewegung aktivieren
Blackout bei Pan/Tilt Bewegung
deaktivieren
Unbelegt
Reset
Unbelegt
Musikgesteuerter Zufallsgenerator (nach 5 Sekunden effektiv)

©Copyright LOTRONIC 2016 8ROLL-FX Page 20
21-Kanal-Betrieb
Kanal DMX Wert Funktion
1 0---255 PAN 0-540°
2 0---255 PAN Feineinstellung
3 0---255 TILT1 0-360°
4 0---9
10---127
128---255
TILT1 Endlosdrehung
Unbelegt
Rechtsdrehung langsam -> schnell
Linksdreheung langsam -> schnell
5 0---255 TILT1 Feineinstellung : effektiv wenn CH4 auf 0---9 eingestellt ist
6 0---255 TILT2 0-360°
7 0---9
10---127
128---255
TILT2 Endlosdrehung
Unbelegt
Rechtsdrehung langsam -> schnell
Linksdreheung langsam -> schnell
8 0---255 TILT2 Feineinstellung : effektiv wenn CH7 auf 0---9 eingestellt ist
9 0---255 Dimmer von 0-100%
10
Stroboskop
000-015 Stroboskop öffnen
016-131 Stroboskop von langsam -> schnell
132-139 Stroboskop öffnen
140-181 Schnell öffnen, langsam schliessen
182-189 Stroboskop öffnen
190-231 Langsam öffnen, schnell schliessen
232-239 Stroboskop öffnen
240-247 Zufallsgenerator
248-255 Stroboskop öffnen
11 0---255 1 Roter Dimmer
12 0---255 1 Grüner Dimmer
13 0---255 1 Blauer Dimmer
14 0---255 1 Weisser Dimmer
15 0---255 2 Roter Dimmer
16 0---255 2 Grüner Dimmer
17 0---255 2 Blauer Dimmer
18 0---255 2 Weisser Dimmer
19
0---7
8---127
128---191
192---255
Farben
Unbelegt
15 feste Farben
Farbsprung
Allmählicher Farbwechsel
20
0---255
Langsam -> schnell
