LOVATO ELECTRIC BCG0612 User manual

I372 B PL 10 14 31100184
1
LOVATO ELECTRIC S.P.A.
24020 ORLE (BER AMO) ITALIA
VIA DON E. MAZZA, 12
TEL. [phone]
FAX (Nazionale): 035 4282200
FAX (International): [phone]
E-mail [e-mail]
Web www.LovatoElectric.com
BCG0612 - BCG0524
BCG1212 - BCG1024
WARNING!
–Carefully read the manual before the installation or use.
–This equipment is to be installed by qualified personnel, complying to current standards, to avoid
damages or safety hazards.
–Disconnect the power supply before any connection or disconnection is done through the charger
terminal block.
–The manufacturer cannot be held responsible for electrical safety in case of improper use of the
equipment.
– Products illustrated herein are subject to alteration and changes without prior notice. The technical
data and description in this documentation are subject to alterations and changes at any time and
have no contractual value.
– A circuit breaker easy accessible must be included outside of the device.
– The device is exclusively intended for installation in areas accessible only to service personnel as
defined by chapter 1.2.13.5 of IEC/EN 60950-1.
– Clean the instrument with a soft dry cloth; do not use abrasives, liquid detergents or solvents.
IMPORTANT
–Do not use the battery charger in proximity of explosive gases and/or other inflammable material.
– Arrange for adequate air flow of the battery room during recharging.
–Should the battery charger be disconnected from the power supply for a long period of time, it is
recommended to disconnect the batteries from the battery charger. Connection for long periods of
inactivity may discharge the batteries.
INTRODUCTION
The "BC " device is a battery charger working with constant voltage and constant current charge cycle
suitable for lead-acid batteries. Different versions are available: BC 0612 (12V – 6A), BC 0524 (24V –
5A), BC 01212 (12V – 12A) and BC 1024 (24V – 10A). The maximum current is then adjustable in a
range between 20% and 100% of full scale. The charging voltage is selectable between two levels and a
boost voltage can be applied as well.
The protection trips are indicated by LEDs and output contact.
The switching technology which BC s are based on lets high efficiency and at the same time a wide
range of power supply.
Based, din rail or vertical mounting with the appropriate accessory (only BC 0612 and BC 0524
versions) can be choosen.
DESCRIPTION
– Switching technology
– Reduced weight and dimensions
– Wide range power supply (110…240VAC)
– High efficiency
– “Constant current” – “Constant voltage” charging cycle (DIN41773)
– 2 charging voltage levels selectable through dip switches (2.25V and 2.3V per battery element)
– Trimmable charging current (from 20% to 100% of rated value)
– External BOOST command to deeply charge the battery
– “Hiccup” function to charge the battery in case of battery voltage level lower than 50% of rated one
– “Low battery voltage”, “short circuit” and “reverse battery” alarms.
– 4 signalling LEDs
– 1 relay output to remote the battery status (with changeover contact)
– Operating temperature -30…+55°C (70°C with derating)
SI NALLIN DESCRIPTION
LED "ON" (Power ON) indicates that the battery charge is power supplied.
LED "CH " (CHAR E) means the charging current is higher than 30% of the set one.
LED "ALA” (ALARM) warns about an alarm condition.
LED “REV” (REVERSE) indicates that the battery connection is inverted.
ALARM RELAY
The battery charger is equipped with a normally powered changeover relay output. In case of alarms
(“ALARM” or “REVERSE” LED on) the relay output is not powered.
CONNECTIONS
Keep the distance between the battery charger and the battery as short as possible; consider the use of
cables of the right size to avoid voltage drops which can cause an incorrect battery charging.
Connect all those devices which need the battery voltage directly to the battery poles and not to the
battery charger terminals.
Connect the battery poles to the device battery terminals before powering on the battery charger and
control the battery connection through REV LED it must be off.
Install a fuse at the battery charger output terminals (See technical characteristics).
UWAGA!
– Należy dokładnie przeczytać instrukcje przed instalacją lub użytkowaniem .
– By uniknąć zagrożenia życia oraz mienia urządzenia powinny być instalowane przez wykwalifikowany
personel w zgodzie z wymogami standardów elektrycznych
.
–Należy odłączyć zasilanie przed wykonywaniem czynności podłączenia/odłączenia przewodów od zacisków
ładowarki.
–
Producent nie ponosi odpowiedzialności za bezpieczeństwo elektryczne w przypadku niewłaściwego
użycia urządzeń.
– Produkty opisane w tym dokumencie
moga ulec zmianie lub ulepszeniu w dowolnym momencie.
Opisy i dane nie mają wartości kontraktowej.
– W układzie należy zastosować wyłącznik nadprądowy , który należy zamontować w pobliżu urządzenia
i z łatwym dostępem dla operatora, zgodny z normą:
1.2.13.5 della IEC/EN 60950-1.
–
Urządzenie należy czyścić delikatną szmatką bez użycia środków ścierających, płynnych
detergentów lub rozpuszczalników.
WAŻNE
–Nie można stosować ładowarki w pobliżu wybuchowych gazów i/lub innych łatwopalnych materiałów.
– Należy zapewnić właściwy przepływ powietrza w pomieszczeniu gdzie znajduje się ładowarka (podczas
ładowania).
– Jeśłi ładowarka będzie odłączona od zasilania przez dłuższy czas to zaleca się odłączenie akumulatora od
ładowarki. Niezasilana ładowarka może rozładować akumulator.
WPROWADZENIE
Urządzenia serii "BCG" pracują w cyklu ładowania stałą wartością napięcia i stałą wartością prądu akumulatorów
kwasowo-ołowiowych. Dostępne wersje: BCG 0612 (12V – 6A), BCG0524 (24V – 5A), BCG 01212 (12V – 12A)
oraz BCG1024 (24V – 10A). Prąd maksymalny ładowania może być regulowany w zakresie od 20% do 100%
pełnej skali. Napięcie ładowania może zostać wybrane z dwóch dostępnych wartości; ładowarka ma funkcję
podniesienia napięcia. Zadziałanie ochrony sygnalizowane jest wskaźnikami LEd i wyjściem przekaźnikowym.
Technologia impulsowa gwarantuje wysoką sprawność pracy ładowarek BCG oraz szeroki zakres napięcia
zasilania.
Ładowarki “BCG” moga być montowane na szynie DIN lub pionowo przy użyciu specjalnych akcesorió (tylko BCG
0612 i BCG0524).
OPIS
– Technologia impulsowa
– Zredukowane wymiary oraz masa
– Szeroki zakres napięcia wejściowego (110…240VAC)
– Wysoka sprawność
– Cykl ładowania: “stała wartość prądu” – “stała wartość napięcia” (DIN41773)
– 2 wartości napięcia ładowania, wybierane przełącznikiem (2,25V i 2,3V na element akumulatora)
– Prąd ładowania w zakresie od 20% do 100%
– Zewnętrzna komenda „wzmocnienia” ładowania akumulatora
– Funkcja“ icc-up” do ładowania akum.w przypadku, gdy jego napięcie jest niższe niż 50% wart. znamionowej
– Alarmy: “Niskie napięcie akumulatora”, “Zwarcie” i “Odwrotna polaryzacja akumulatora”.
– 4 wskaźniki LED
– 1 wyjście przekaźnikowe do zdalnej sygnalizacji statusu ładowarki (zestyk przełączny)
– Temperatura pracy: -30…+55°C (70°C z obniżeniem wartości znamionowych)
OPIS SYGNALIZACJI
LED "ON" (Power ON) wskazuje, iz ładowarka jest zasilona.
LED "C G" (C ARGE) wskazuje, iż prąd ładowania jest wyższy niż 30% ustawionej wartości.
LED "ALA” (ALARM) wskazuje warunki alarmowe.
LED “REV” (REVERSE) wskazuje, iż podłączenie akumulatora zostało wykonane odwrotnie niż powinno.
PRZEKAŹNIK ALARMOWY
Ładowarka wyposażona jest w wyjście alarmowe (przekaźnik normalnie wzbudzony). W przypadku alarmów (LED
“ALARM” lub “REVERSE” włączony) lub przy braku napięcia sieci przekaźnik wyjściowy będzie odwzbudzony.
PODŁĄCZENIE
Odległość między ładowarką a akumulatorem powinna być jak najmniejsza; należy używać właściwych
przewodów (przekrój), które uwzględniają spadek napięcia powstający przy niewłaściwym ładowaniu akumulatora.
Na początku należy podłączyć wszystkie urządzenia, które będą zasilane z baterii, do zacisków akumulatora,
nie podłączając nic do zacisków ładowarki.
Następnie należy podłączyć zaciski akumulatora do ładowarki, bez podłączenia zasilania do wejścia ładowarki,
i sprawdzić polaryzację (dioda LED REV wyłączona).
Należy zainstalowac bezpiecznik na wyjściu ładowarki (zobacz Dane techniczne).
AUTOMATIC BATTERY CHARGER
Instruction m nu l
GB
AUTOMATYCZNE ŁADOWARKI AKUMULATORÓW
Instrukcj obsługi
PL

I372 B I 10 14 31100184
2
MOUNTIN
Install the battery charger according to one of the positions indicated in the instructions manual.
For vertical mounting it is necessary to add the optional accessory BC X00.
The environment must be clean, with neither conductive powder nor water.
Keep enough space around the battery charger to let a correct air flow for cooling the device (see details
below).
Plastic enclosures are not recommended because of the bad heat conduction characteristics.
ood air flow inside the enclosure or panel is necessary.
MONTAŻ
Należy instalować ładowarkę zgodnie z jedną z pozycji podanych w instrukcji.
Do montażu pionowego należy użyc opcjonalnych akcesoriów o kodzie BCGX00.
Otoczenie pracy musi być wolne od przewodzących pyłów lub wody.
Należy pozostawić właściwą przestrzeń wokół ładowarki w celu właściwego przepływu powietrza chłodzącego
(szczegóły poniżej).
Nie zaleca się montażu ładowarek w plastikowych obudowach.
Należy zapewnić dobrą wymianę powietrza wewnątrz szafy, w której zamontowano ładowarkę.
30mm 30mm
30mm 30mm
20mm 20mm
20mm 20mm
WIRIN DIA RAMS
SUPPLY
BATTERY
VOLTAGE AND CURRENT
CHARGING CONTROL
FUSE
OUT ALARMBOOST
110-240VAC
COM NO NC LN
FUSE
LOAD
BCG 0612 - 8A T
BCG 0524 - 6.3A T
BCG 1212 - 16A T
BCG 1024 - 12.5A T
SCHEMATY PODŁĄCZENIA
CHAR IN DIA RAM (DIN 41773)
U
Uc
0.5Uc
Ic
I
b
a
KRZYWA ŁADOWANIA (DIN 41773)
Al rms ON REV ALA CHG RELAY
GRN RED RED YEL
LED LED LED RED
Correct output voltage ON OFF OFF OFF Energised
Charging ON OFF OFF ON (1)Energised
Low battery voltage ON OFF ON ON (2)Energised
Reverse polarity OFF ON OFF OFF De-energised
Short circuit / Overload ON OFF ON OFF De-energised
(1) Steady light if the charging current is more than approx. 30% of programmed current value.
(2)Flashing during Hiccup operating conditions.
Al rmy LED LED LED LED PRZEKAZ.
ON REV ALA CHG
ZIELONY CZERWON. CZERWON. ZÓŁTY
Napięcie wyjściowe OK ON OFF OFF OFF Wzbudzony
Ładowanie ON OFF OFF ON (1)Wzbudzony
Niskie napięcie akumulatora ON OFF ON ON (2)
Wzbudzony
Odwrotna polaryzacja OFF ON OFF OFF Odwzbudzony
Zwarcie i przeciążenie ON OFF ON OFF Odwzbudzony
(1)Światło ciągłe jeśli prąd jest większy niż30% ustawionej wartości.
(2)Miga podczas zadziałania funkcji hiccup.

I372 B I 10 14 31100184
3

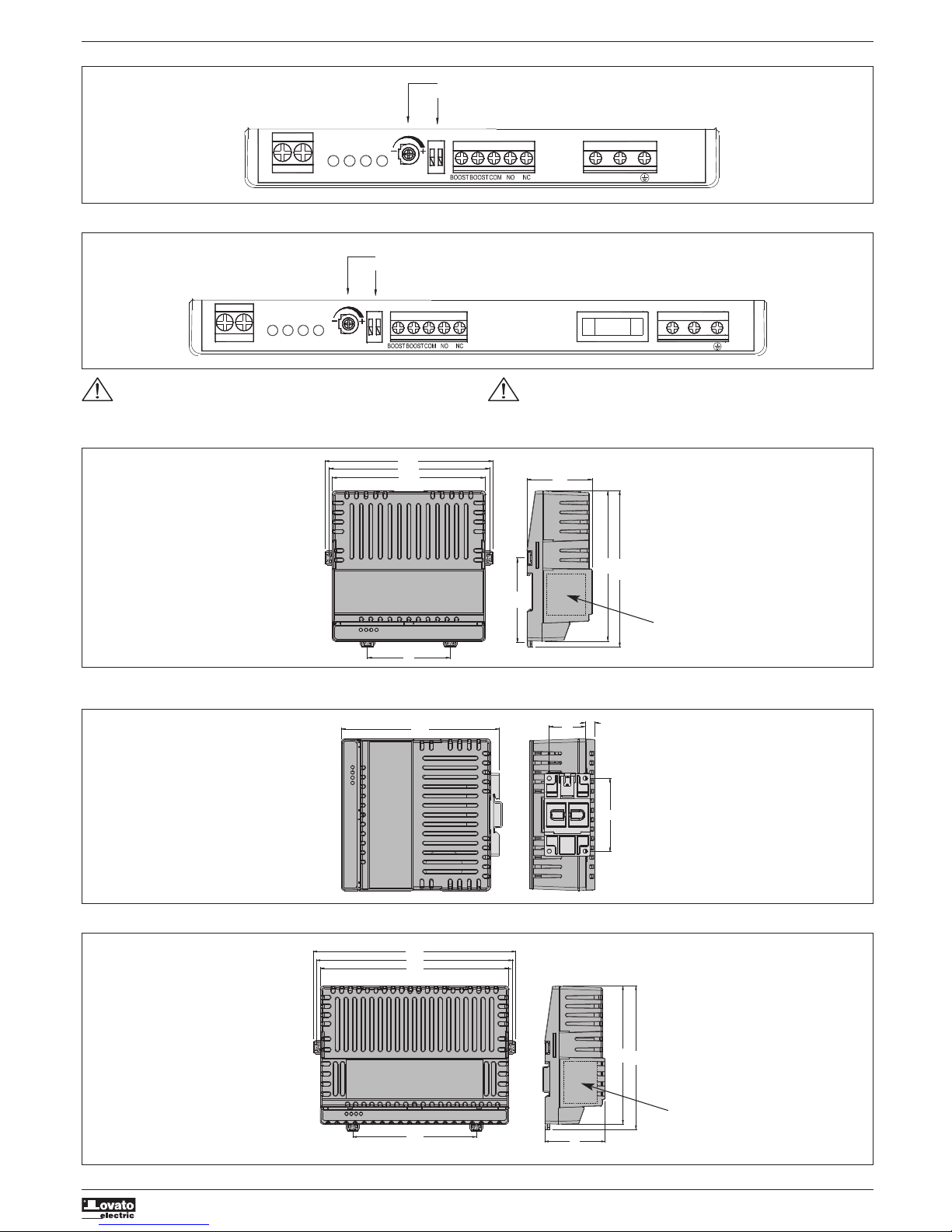

BC 0612 - BC 0524 TERMINAL ARRAN EMENT ROZKŁAD ZACISKÓW BC 0612 - BC 0524
V2
LIMIT
CURRENT
20 -100% V1
ONCHGALAREV LN
-
+-
SUPPLYBATTERY
RED
RED
YELLOW
GREEN
STATUS LEDs
BOOST AND RELAY
SPECIAL VOLTAGE SET
CURRENT ADJUST
BC 1212 - BC 1024 TERMINAL ARRAN EMENT ROZKŁAD ZACISKÓW BC 01212 - BC 1024
V2
LIMIT
CURRENT
20 -100% V1
ONCHGALAREV LN
-
+-
SUPPLYBATTERY
RED RED
YELLOW GREEN
STATUS LED
BOOST AND RELAY
SPECIAL VOLTAGE SET
CURRENT ADJUST
LINE FUSE
ATTENTION:
Mount the terminal cover after connection.
UWA A:
Należy zamontowac pokrywęochronnązaciskó po okablowaniu.
BC 0612 - BC 0524 MECHANICAL DIMENSIONS [mm]
Standard (horizontal) mounting
162
159
149
80
63.2
81.5
145
150.5
WYMIARY MECHANICZNE [mm] BC 0612 - BC 0524
Montażstandardowy (poziomo)
Electrical data label position
Pozycja tabliczki znamionowej
BC 0612 - BC 0524 MECHANICAL DIMENSIONS [mm]
Mounting with accessory BC X00 (sideways)
136 35 9
71
WYMIARY MECHANICZNE [mm] BC 0612 - BC 0524
Montażz akcesoriami BC X00 (pionowo)
BC 1212 - BC 1024 MECHANICAL DIMENSIONS [mm]
213
206
198
130 63
145
151
WYMIARY MECHANICZNE [mm] BC 1212 - BC 1024
Electrical data label position
Pozycja tabliczki znamionowej

I372 B I 10 14 31100184
GB
TECHNICAL CHARACTERISTICS
Supply
Model BC 0612 BC 0524 BC 1212 BC 1024
Rated voltage Us 110 - 240V~
Operating voltage range 100 - 264V~
Frequency 45 - 66Hz
Maximum current consumption at rated voltage 240V~/0.96A 110V~/1.54A 240V~/1.52A 110V~/2.62A 240V~/1.6A 110V~/3.1A 240V~/2.7A 110V~/5.1A
Maximum power consumption at rated voltage 240V~110V~240V~110V~240V~110V~240V~110V~
230VA/95W 170VA/97W 364VA/154W 288VA/158W 384VA/184W 341VA/190W 630VA/298W 552VA/311W
Maximum power dissipation at rated voltage 240V~/12.4W 110V~/14.3W 240V~/15.9W 110V~/19.9W 240V~/23W 110V~/29W 240V~/28W 110V~/41W
Internal fuse T4A (time delay) not replaceable T6.3A (time delay) not replaceable T6.3A (time delay) 5x20mm T8A (time delay) 5x20mm
Bttery ch rger circuit
Model BC 0612 BC 0524 BC 1212 BC 1024
Battery voltage 12V= 24V= 12V= 24V=
Type of battery Lead-acid battery (sealed and non sealed)
Charging cycle Constant voltage / constant current DIN 41773
Rated charging voltage Uc DIP 2 in V1 position 13.8V= (2.3V/cell) 27.6V= (2.3V/cell) 13.8V= (2.3V/cell) 27.6V= (2.3V/cell)
DIP 2 in V2 position 13.5V= (2.25V/cell) 27.0V= (2.25V/cell) 13.5V= (2.25V/cell) 27.0V= (2.25V/cell)
Boost charging voltage +4.4%
Max charging current 6A 5A 12A 10A
Efficiency at maximum rated voltage and maximum power 86.9% 89.7% 87.2% 90.2%
Charging current adjustment 20…100% Ic
Protections Overload with current limit / Battery polarity inverted / Output shortcircuit
External fuse T8A (time delay) T6.3A (time delay) T16A (time delay) T12.5A (time delay)
Output voltage variation related to supply (line regulation) <1%
Output voltage variation related to temperature <1%
Output voltage variation related to load (load regulation) <1%
Ripple and noise <1%
Sign lling
1 green LED ON Power ON
1 yellow LED CH Current charge 30% Ic
1 red LED ALA Overload and short circuit
1 red LED REV Battery reverse polarity
Output l rm circuit
Type of output Relay
Relay status Normally energised during operation. De-energised in alarm and power off. Automatic reset at the end of alarm.
Type of contact 1 changeover contact
Rated capacity 30V= 5A - 30V= 1A Pilot Duty
Electrical life / mechanical life 104 ops / 30x104ops
Insul tion
Rated insulation voltage Ui 250V~
Protection class Class II / SELV
Double insulation between the voltage groups Power supply / Battery - Power supply / Enclosure - Power supply / Alarm relay
Power frequency withstand voltage 5kV
Ambient conditions
Operating temperature -30…+55°C without derating / -30…+70°C with current derating -1.5%Ic / °C.
+Derating with manual adjustment of the current limiting trimmer
Storage temperature -30…+80°C
Relative humidity <80% (IEC/EN 60068-2-78)
Maximum pollution degree 2
Overvoltage category 2
Climatic sequence Z/ABDM (IEC/EN 60068-2-61)
Shock resistance 15g (IEC/EN 60068-2-27)
Vibration resistance 0.7g (IEC/EN 60068-2-6)
B ttery connections
Type of terminal Screw ( fixed)
Conductor cross section (min… max) 0.2 – 6 mm2
UL Rating - Conductor cross section (min… max) 30 - 10 AW
Tightening torque 0.5 Nm (5 lbin)
Supply connections
Type of terminal Screw ( fixed)
Conductor cross section (min… max) 0.2 – 2.5 mm2
UL Rating - Conductor cross section (min… max) 30 - 12 AW
Tightening torque 0.5 Nm (4 lbin)
Rel y nd Boost connections
Type of terminal Screw ( fixed)
Conductor cross section (min… max) 0.2 – 2.5 mm2
UL Rating - Conductor cross section (min… max) 30 - 12 AW
Tightening torque 0.5 Nm (4 lbin)
Housing
Version Base mount / Internal panel
Material Polycarbonate
Mounting On 35mm DIN rail (IEC/EN60715). By screw using extractable clips On 35mm DIN rail (IEC/EN60715)
Sideways (with optional accessory BC X00) By screw using extractable clips
Degree of protection front IP20
Weight 530g 710g
Certific tions nd compli nce
Certifications obtained cURus
Reference standards IEC/EN 60950-1, IEC/EN 61558-2-16 IEC 61000-3-2, IEC/EN 61000-6-2, IEC/ EN 61000-6-3, UL 60950-1, CSA C22.2 n° 60950-1
4

I372 B PL 10 14 31100184
5
PL
DANE TEC NICZNE
Zasilanie
Model BCG0612 BCG0524 BCG1212 BCG1024
Napięcie znamionowe Us 110 - 240V~
Zakres pracy 100 - 264V~
Częstotliwość 45 - 66 z
Maksymalny pobór prądu przy napięciu znamionowym 240V~/0,96A 110V~/1,54A 240V~/1,52A 110V~/2,62A 240V~/1,6A 110V~/3,1A 240V~/2,7A 110V~/5,1A
Maksymalny pobór mocy przy napięciu znamionowym 240V~110V~240V~110V~240V~110V~240V~110V~
230VA/95W 170VA/97W 364VA/154W 288VA/158W 384VA/184W 341VA/190W 630VA/298W 552VA/311W
Maksymalne rozproszenie mocy przy napięciu znamionowym 240V~/12,4W 110V~/14,3W 240V~/15,9W 110V~/19,9W 240V~/23W 110V~/29W 240V~/28W 110V~/41W
Bezpiecznik wewnętrzny T4A (zwłoczny) niewymieniany T6,3A (zwłoczny) niewymieniany T6,3A (zwłoczny) 5x20mm T8A (zwłoczny) 5x20mm
Obwód adowania akumulatora
Model BCG0612 BCG0524 BCG1212 BCG1024
Napięcie akumulatora 12V= 24V= 12V= 24V=
Typ akumulatora Pb (obsługowe i bezobsługowe)
Cykl ładowania stała wart. prądu / stała wart. napięcia DIN 41773
Napięcie znamionowe ładowania akum. Uc DIP2 w pozycji V1 13,8V= (2,3V element) 27,6V= (2,3V element) 13,8V= (2,3V element) 27,6V= (2,3V element)
DIP2 w pozycji V2 13,5V= (2,25V element) 27,0V= (2,25V element) 13,5V= (2,25V element) 27,0V= (2,25V element)
Napięcie wzmocnionego ładowania (boost) +4,4%
Maksymalny prąd ładowania Ic 6A 5A 12A 10A
Sprawność przy maksymalnym napięciu znamionowym i maks. mocy ≥86,9% ≥89,7% ≥87,2% ≥90,2%
Regulacja prądu ładowania 20…100% Ic
Ochrona przeciążenie z ograniczeniem prądu / odwrotna polaryzacja akumulatora / zwarcie na wyjściu
Bezpiecznik zewnętrzny T8A (zwłoczny) T6,3A (zwłoczny) T16A (zwłoczny) T12,5A (zwłoczny)
Zmiana napięcia wyjściowego w zależności od zasilania (regulacja sieci) <1%
Zmiana napięcia wyjściowego w zależności od temperatury <1%
Zmiana napięcia wyjściowego w zależności od obciążenia (regulacja obciążenia) <1%
Tętnienia i szumy <1%
Sygnalizacja
1 LED ZIELONA ON Obecność napięcia zasilania
1 LED ZÓŁTA C G Prąd ładowania ≥30% Ic
1 LED CZERWONA ALA Przeciążenie i zwarcie
1 LED CZERWONA REV Odwrotna polaryzacja akumulatora
Obwód wyjścia alarmowego
Typ wyjścia przekaźnik
Status wyjścia normalnie wzbudzony. odwzbudzony przy alarmie lub przy zaniku zasilania. kasowanie automatyczne po zakończeniu warunków alarmowych.
Typ zestyku 1 zestyk przełączny
Wart. znamionowe 30V= 5A - 30V= 1A zasilanie pomocnicze
Trwałość elektryczna / mechaniczna 104 operacji / 30x104operacji
Izolacja
Napięcie znamionowe izolacji Ui 250V~
Klasa ochrony klasa II / SELV
Podwójna izolacja między poszczególnymi napięciami zasilanie / akumulator - zasilanie / obudowa - zasilanie / przekaźnik alarmowy
Próba napięciem sieci 5kV
Warunki otoczenia pracy
Temperatura składowania -30…+55°C bez zmiany wartości znamionowych / -30…+70°C ze zmianą prądu -1,5%Ic / °C.
Zmiana ręczna przy użyciu trymera: ograniczenie prądu
Temperatura składowania -30…+80°C
Wilgotność względna <80% (IEC/EN 60068-2-78)
Maksymalny stopień zanieczyszczenia 2
Kategoria przepięciowa 2
Sekwencja klimatyczna Z/ABDM (IEC/EN 60068-2-61)
Odporność na wstrząsy 15g (IEC/EN 60068-2-27)
Odporność na wibracje 0,7g (IEC/EN 60068-2-6)
Pod ączenie akumulatora
Typ zacisków śrubowe (stałe)
Przekrój przewodów (min i max) 0,2 – 6 mm2
Dane wg UL - Przekrój przewodów (min i max) 30 - 10 AWG
Moment obrotowy dokręcania 0,5 Nm (5 lbin)
Pod ączenie zasilania
Typ zacisków śrubowe (stałe)
Przekrój przewodów (min i max) 0,2 – 2,5 mm2
Dane wg UL - Przekrój przewodów (min i max) 30 - 12 AWG
Moment obrotowy dokręcania 0,5 Nm (4 lbin)
Pod aczenie przekaźnika i funkcji Boost
Typ zacisków śrubowe (stałe)
Przekrój przewodów (min i max) 0,2 – 2,5 mm2
Dane wg UL - Przekrój przewodów (min i max) 30 - 12 AWG
Moment obrotowy dokręcania 0,5 Nm (4 lbin)
Obudowa
Wykonanie modułowe, do montażu wewnątrz szafy
Materiał Poliwęglan
Montaż szyna 35mm (IEC/EN60715); śrubami przy użyciu klipsów; szyna 35mm (IEC/EN60715);
pionowy (z BCGX00) śrubami przy użyciu klipsów
Stopień ochrony IP20
Masa 530g 710g
Certyfikaty i zgodności
Certyfikaty uzyskane cURus
Zgodne z normami IEC/EN 60950-1, IEC/EN 61558-2-16 IEC 61000-3-2, IEC/EN 61000-6-2, IEC/ EN 61000-6-3, UL 60950-1, CSA C22.2 nr 60950-1
