Lund SUMMIT RIDGE 2.0 User manual

I - Sheet Number LUNDSR220 Rev.A
Every 3 months or 5000 miles check for loose hardware and tighten as necessary.
Tous les 3 mois ou 5000 miles vérifier pour le matériel en vrac et serrer si nécessaire.
Cada 3 meses o 5000 millas comprobar si hay herrajes sueltos y apriete según sea necesario.
Wash only with mild soap and dry with a clean cloth.
Lavez seulement avec un savon doux et sec avec un chiffon propre.
Solo lavar con jabón suave y secar con un paño limpio.
•
•
The material that your product is made from can be recycled. Please also consider recycling the packaging that your product came in.
Le matériau à partir duquel votre produit est fabriqué est recyclable. Pensez également à recycler l'emballage
dans lequel votre produit a été livré.
El material del que está hecho el producto puede reciclarse. Considere también reciclar el embalaje en el que viene el producto.
Recycle
Care and Cleaning
Congratulations!
You have purchased one of the many quality Lund® branded products offered by Lund International. We take the utmost
pride in our products and want you to enjoy years of satisfaction from your investment. We have made every effort to ensure that your
product is top quality in terms of fit, durability, finish and ease of installation.
Vous venez d'acheter un des nombreux produits de qualité de la marque Lund® fabriqués par Lund International.
Nous sommes extrêmement fiers de la qualité de nos produits et nous espérons que vous profiterez de cet investissement de longues années
durant. Nous nous efforçons d'offrir la meilleure qualité en termes d'ajustement, de finition, de durabilité et de facilité d'installation.
Usted ha adquirido uno de los tantos productos de calidad de marca Lund® que ofrece Lund International. Nos enorgullecen mucho nuestros
productos y deseamos que disfrute años de satisfacción por su inversión. Nos hemos esforzado mucho para asegurarnos de que su producto sea
de gran calidad en cuanto a ajuste, durabilidad, acabado y facilidad de instalación.
For proper installation and best possible fit, please read all instructions BEFORE you begin.
For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-241-7219.
Pour obtenir une installation correcte et le meilleur ajustement possible, lire toutes les instructions AVANT de commencer.
Pour toute assistance technique ou obtention de pièces manquantes, appeler le service des relations avec la clientèle au 1-800-241-7219.
Para una instalación adecuada y el mejor ajuste posible, lea todas las instrucciones ANTES de comenzar.
Si desea recibir asistencia técnica u obtener piezas faltantes, llame al Servicio al cliente al 1-800-241-7219.

SUMMIT RIDGE 2.0 RUNNING BOARDS
2019 1500 SILVERADO/SIERRA CREW CAB
Page 1 of 4 10/17/18 (RA)

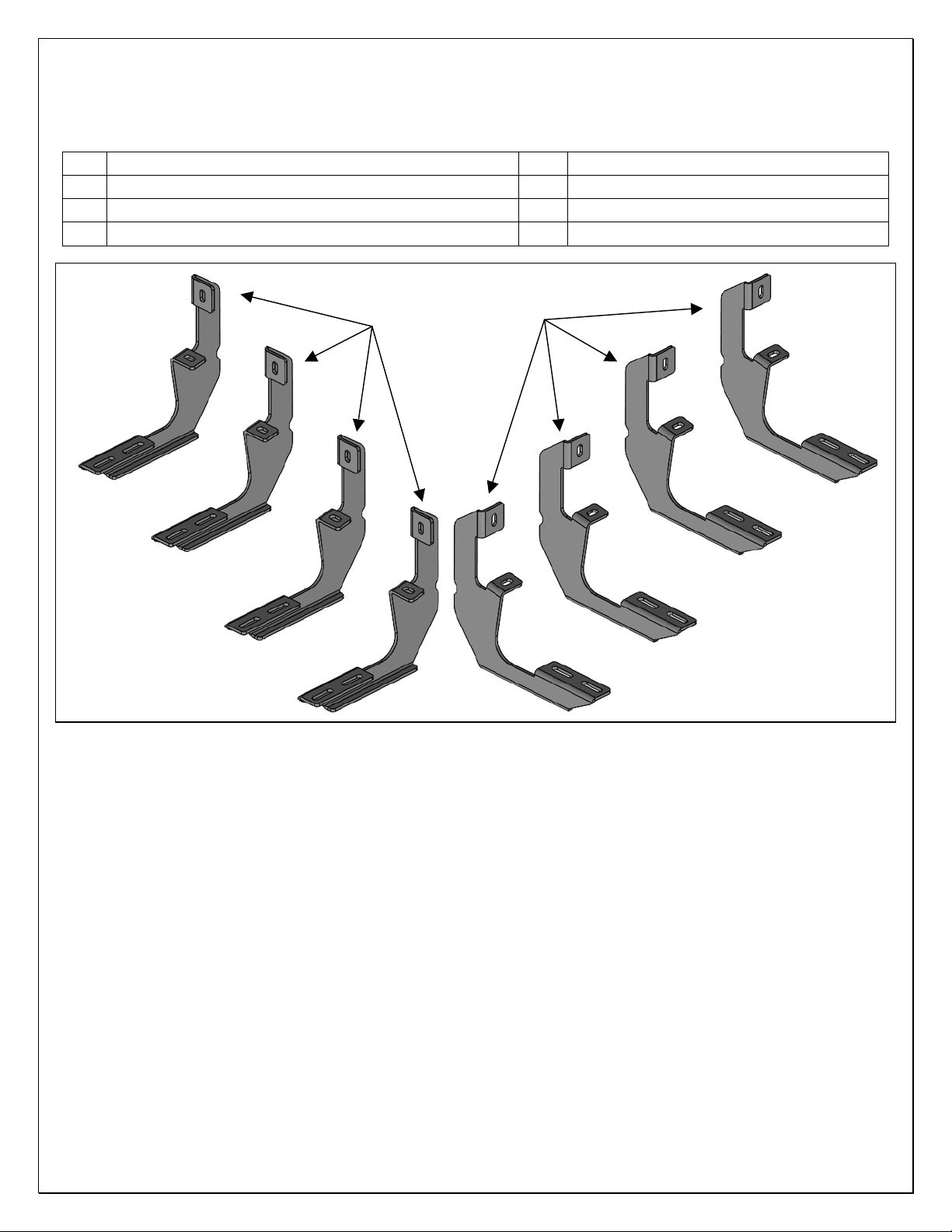

PARTS LIST:
2
Summit Ridge 2.0 Running Boards
16
8mm Lock Washers
8
Mounting Brackets
32
8mm x 24mm x 2mm Flat Washers
16
8-1.25mm Hex Bolts
16
8-1.25mm Nylon Lock Nuts
8
8mm Double Bolt Plates
PROCEDURE:
REMOVE CONTENTS FROM BOX. VERIFY ALL PARTS ARE PRESENT. READ INSTRUCTIONS
CAREFULLY BEFORE STARTING INSTALLATION. ASSISTANCE IS RECOMMENDED.
1. Start the installation under the passenger side of the vehicle. Locate the 6 plugs along the bottom edge
of the body. Mounting brackets will bolt to the 1st, 3rd, 4th and 6th threaded mounting holes, (Figures
1—6). Remove the plastic plugs from each mounting location. Directly above each threaded insert is a
top mounting location on the side of the body panel. Hold a bracket up in place to help determine the
correct mounting holes to use along the body. NOTE: Thread an 8mm Hex Bolt into the threaded
inserts to remove paint as required.
2. Select (1) Mounting Bracket. Starting at the front of the passenger/right side, bolt the mounting bracket
to the factory threaded holes with (2) 8mm Hex Bolts, (2) 8mm Lock Washers and (2) 8mm Flat
Washers, (Figure 7). Do not tighten hardware at this time.
3. Repeat Steps 1 & 2 to install the remaining (3) Mounting Brackets along the body panel.
4. Select (1) Running Board. Use the illustration above to help determine the correct running board.
NOTE: Place the running board on top of the brackets. IMPORTANT: Do not slide (front to back) the
running board on the brackets or damage to the finish may result.
5. Locate the channel opening in the bottom of the running board. Select (3) 8mm Double Bolt Plates,
(Figure 8). Insert the bolt plates into the channel in the bottom of the running board closest to the
brackets, (Figure 9). Lift the running board up and guide the studs through the brackets.
6. Attach the running board to the brackets with (8) 8mm Flat Washers and (8) 8mm Nylon Lock Nuts,
(Figures 10 & 11).
(8) Mounting Brackets
(use left or right)

SUMMIT RIDGE 2.0 RUNNING BOARDS
2019 1500 SILVERADO/SIERRA CREW CAB
Page 2 of 4 10/17/18 (RA)
7. Level and adjust the running board and fully tighten all hardware.
8. Repeat Steps 1—7 to install the remaining running board on the Driver/left side of the vehicle.
9. Do periodic inspections to the installation to make sure that all hardware is secure and tight.
To protect your investment, wax this product after installing. Regular waxing is recommended to add a protective layer
over the finish. Do not use any type of polish or wax that may contain abrasives that could damage the finish.
Aluminum polish may be used to polish small scratches and scuffs on the finish. Mild soap may be used also to clean the
Running Board.
Passenger/right side Installation Pictured
Front
(Fig 1) Passenger/right side Rocker Panel mounting locations illustrated (arrows) NOTE:
Hold Bracket up to body panel to help determine the correct mounting locations.
(Fig 2) Remove plastic plugs to
uncover threaded inserts
Remove plugs
Front
(Fig 3) Passenger front mounting location
Front

SUMMIT RIDGE 2.0 RUNNING BOARDS
2019 1500 SILVERADO/SIERRA CREW CAB
Page 3 of 4 10/17/18 (RA)
Passenger/right side Installation Pictured
(Fig 7) Mounting Bracket illustrated
(2) 8mm Hex Bolts
(2) 8mm Lock Washers
(2) 8mm Flat Washers
(Fig 4) Passenger 2nd mounting location
Front
(Fig 5) Passenger 3rd mounting location
Front
(Fig 6) Passenger rear mounting location
Front
(Fig 8) 8mm Double Bolt Plate

SUMMIT RIDGE 2.0 RUNNING BOARDS
2019 1500 SILVERADO/SIERRA CREW CAB
Page 4 of 4 10/17/18 (RA)
Passenger/right side Installation Pictured
(2) 8mm Flat Washers
(2) 8mm Nylon Lock Nuts
Front

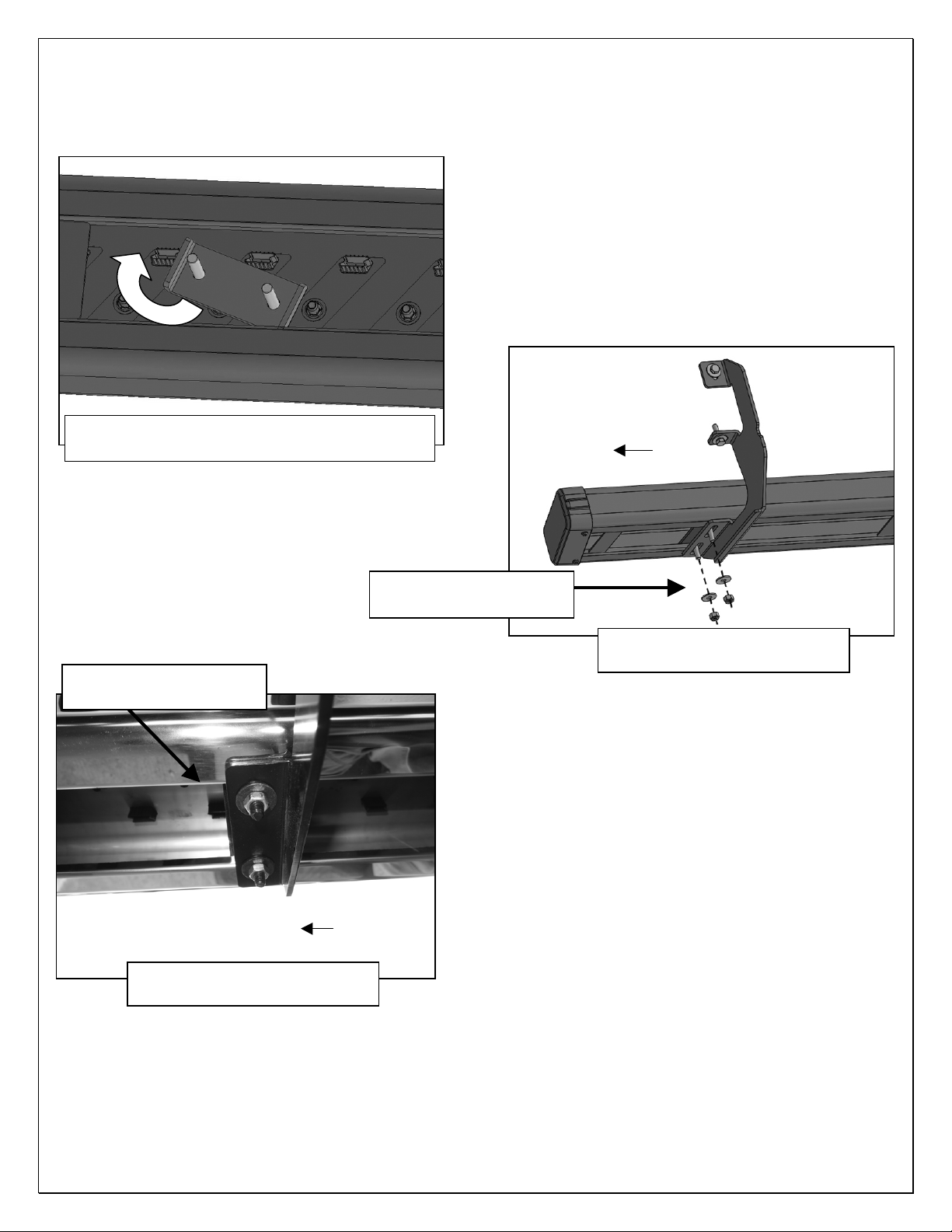

(Fig 9) Insert 8mm Double Bolt Plate through the
channel in the bottom of the Running Board
(Fig 11) Running Board
attached to Mounting Bracket
Front
(2) 8mm Flat Washers
(2) 8mm Nylon Lock Nuts
(Fig 10) Front of Running Board
attached to Mounting Bracket

MARCHEPIEDS 2.0 SUMMIT RIDGE
SILVERADO/SIERRA 2019 1500 CABINE « CREW CAB »
Page 1 de 4 17/10/18 (RA)
LISTE DES PIÈCES :
2
Marchepieds 2.0 SummitRidge
16
Rondelles de blocage de 8 mm
8
Supports de fixation
32
Rondelles plates de 8 x 24 x 2 mm
16
8 Boulons à tête hexagonale 1,25 mm
16
8 Contre-écrous en nylon de 1,25 mm
8
Plaque à deux boulons de 8 mm
PROCÉDURE :
RETIRER LE CONTENU DE LA BOÎTE. VÉRIFIER QUE TOUTES LES PIÈCES SONT PRÉSENTES. LIRE
ATTENTIVEMENT LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION. IL EST
RECOMMANDÉ D’AVOIR DE L’AIDE.
1. Commencer l’installation sous le côté passager du véhicule. Repérer les 6 bouchons le long du bord
inférieur de la carrosserie. Les supports de fixation se montent sur les 1er, 3e, 4eet 6etrous de fixation
filetés (Figures 1 à 6). Retirer les bouchons en plastique de chaque emplacement de montage. Juste
au-dessus de chaque douille filetée se trouve un emplacement de fixation sur le côté du panneau de
carrosserie. Maintenir le support en place pour trouver les trous de fixation à utiliser le long de la
carrosserie. REMARQUE : Visser le boulon à tête hexagonale de 8 mm dans les douilles filetées pour
enlever la peinture, si nécessaire.
2. Prendre (1) support de fixation. En commençant à l'avant du côté passager/droit, visser le support de
fixation sur les trous filetés d'usine à l'aide de (2) boulons à tête hexagonale de 8 mm, de (2) rondelles
de blocage de 8 mm et de (2) rondelles plates de 8 mm (figure 7). Ne pas serrer les éléments pour
l’instant.
3. Répéter les étapes 1 et 2 pour installer les (3) supports de fixation restants le long du panneau de
carrosserie.
4. Sélectionner un (1) marchepied. S’aider de l’illustration ci-dessus pour identifier le marchepied
adéquat. REMARQUE : Placer le marchepied par-dessus les supports. IMPORTANT : Ne pas glisser
d’avant en arrière le marchepied sur les supports, car cela risque d’endommager le fini.
(8) Supports de fixation
(côtés gauche ou droit)

MARCHEPIEDS 2.0 SUMMIT RIDGE
SILVERADO/SIERRA 2019 1500 CABINE « CREW CAB »
Page 2 de 4 17/10/18 (RA)
5. Repérer l’ouverture du canal dans la partie inférieure du marchepied. Choisir (3) plaques à deux
boulons de 8 mm (Figure 8).Insérer les plaques à boulons dans le canal au bas du marchepied, au
plus près des supports (Figure 9). Soulever le marchepied et guider les goujons dans les supports.
6. Fixer le marchepied aux supports à l’aide de (8) rondelles plates de 8 mm et (8) contre-écrous en nylon
de 8 mm (Figures 10 et 11).
7. Niveler et ajuster le marchepied, puis serrer à fond tous les éléments.
8. Répéter les étapes 1 à 7 pour installer le marchepied restant sur le côté conducteur/gauche du
véhicule.
9. Contrôler périodiquement l’installation pour vérifier que tous les éléments sont correctement fixés et
serrés.
Afin de protéger votre investissement, il faut cirer ce produit après l’avoir installé. Il est recommandé d’effectuer un
cirage régulièrement pour ajouter une couche protectrice sur le fini. Ne pas utiliser de vernis ni de cire contenant des
agents abrasifs qui pourraient endommager le fini.
Un vernis à base d’aluminium peut être utilisé pour polir de petites égratignures et éraflures sur le fini. Un savon doux
peut également être utilisé pour nettoyer le marchepied.
Illustration de l’installation côté passager/droit
Avant
(Fig 1) Supports de bas de caisse côté passager/droit illustrés (flèches) REMARQUE :
Maintenir le support sur le panneau de carrosserie pour aider à déterminer les
emplacements adéquats des supports de fixation.
(Fig. 2) Retirer les bouchons en
plastique pour accéder aux douilles
filetées.
Avant
(Fig. 3) Emplacement de la fixation avant
côté passager
Avant
Déposer les
bouchons

MARCHEPIEDS 2.0 SUMMIT RIDGE
SILVERADO/SIERRA 2019 1500 CABINE « CREW CAB »
Page 3 de 4 17/10/18 (RA)
Illustration de l’installation côté passager/droit
(Fig, 7) Supports de fixation
illustrés
(2) Boulons à tête
hexagonale de 8 mm
(2) Rondelles de
blocage de 8 mm
(2) Rondelles plates de
8 mm
(Fig. 4) Emplacement de la fixation 2
côté passager
Avant
(Fig. 5) Emplacement de la fixation 3 côté
passager
Avant
(Fig. 6) Emplacement de la fixation arrière
côté passager
Avant
(Fig. 8) Plaque à deux
boulons de 8 mm

MARCHEPIEDS 2.0 SUMMIT RIDGE
SILVERADO/SIERRA 2019 1500 CABINE « CREW CAB »
Page 4 de 4 17/10/18 (RA)
Illustration de l’installation côté passager/droit
(2) Rondelles plates de 8 mm
(2) Contre-écrous en nylon de 8 mm
Avant
(Fig. 9) Insérer les (9) plaques à deux boulons
de 8 mm dans les canaux du dessous du
marchepied.
(Fig. 11) Marchepied attaché au
support de fixation
Avant
(2) Rondelles plates de 8 mm
(2) Contre-écrous en nylon de 8 mm
(Fig. 10) Devant du marchepied
attaché au support de fixation

ESTRIBOS SUMMIT RIDGE 2.0
SILVERADO/SIERRA 2019 1500 DOBLE CABINA
Página 1 de 4 17/10/18 (RA)
LISTA DE PIEZAS:
2
Estribos Summit Ridge 2.0
16
Arandelas de presión de 8 mm
8
Soportes de montaje
32
Arandelas planas de 8 mm x 24 mm x
2 mm
16
8 Tornillos hexagonales de -1.25 mm
16
Tuercas de presión de nailon de 8-1.25 mm
8
Placas de tornillo doble de 8 mm
PROCEDIMIENTO:
RETIRE EL CONTENIDO DE LA CAJA. VERIFIQUE QUE ESTÉN TODAS LAS PIEZAS. LEA TODAS LAS
INSTRUCCIONES CON CUIDADO ANTES DE COMENZAR LA INSTALACIÓN. SE RECOMIENDA
SOLICITAR ASISTENCIA.
1. Empiece la instalación en el lado del pasajero del vehículo. Ubique los seis tapones a lo largo del
borde inferior de la carrocería. Los soportes de montaje se atornillan en los orificios de montaje
roscados 1, 3, 4 y 6 (Figuras 1 a 6). Retire los tapones de plástico de cada ubicación de montaje.
Directamente sobre cada inserción roscada hay una ubicación de montaje superior del lado del panel
de la carrocería. Sostenga un soporte en el lugar para ayudar a determinar los orificios de montaje
correctos que se deben utilizar a lo largo de la carrocería. NOTA: Enrosque un tornillo hexagonal de
8 mm en las inserciones roscadas para retirar la pintura según se requiera.
2. Seleccione (1) soporte de montaje. Comenzando por la parte delantera del lado derecho/del pasajero,
atornille el soporte de montaje a los orificios roscados de fábrica con (2) pernos hexagonales de 8 mm,
(2) arandelas de presión de 8 mm y (2) arandelas planas de 8 mm (Figura 7). No ajuste los
componentes en este momento.
3. Repita los Pasos 1 y 2 para instalar los (3) soportes de montaje restantes a lo largo del panel de la
carrocería.
4. Seleccione (1) estribo lateral. Utilice la ilustración de arriba para determinar el estribo correcto. NOTA:
Coloque el estribo sobre los soportes. IMPORTANTE: No deslice (de adelante hacia atrás) el estribo
en los soportes; de lo contrario, se puede dañar el acabado.
(8) Soportes de montaje
(para el lado izquierdo o
el derecho)

ESTRIBOS SUMMIT RIDGE 2.0
SILVERADO/SIERRA 2019 1500 DOBLE CABINA
Página 2 de 4 17/10/18 (RA)
5. Localice el orificio del canal en la parte inferior del estribo. Seleccione (3) placas de tornillo doble 8 mm
(Figura 8). Inserte las placas de pernos en el canal de la parte inferior del estribo más cercana a los
soportes (Figura 9). Levante el estribo e introduzca los pernos a través de los soportes.
6. Conecte el estribo a los soportes con (8) arandelas planas de 8 mm y (8) tuercas de presión de nailon
de 8 mm (Figuras 10 y 11).
7. Nivele y ajuste el estribo, y ajuste completamente todos los componentes.
8. Repita los Pasos 1 al 7 para instalar el estribo restante en el lado izquierdo/del conductor del vehículo.
9. Inspeccione de manera periódica la instalación para asegurarse de que todos los componentes estén
seguros y ajustados.
Para proteger su inversión, encere este producto luego de instalarlo. Se recomienda encerar regularmente para
proporcionar una capa protectora sobre el acabado. No utilice ningún tipo de abrillantador o cera que pueda contener
abrasivos que podrían dañar el acabado.
Se recomienda utilizar abrillantador de aluminio para pulir pequeños arañazos y rayones en el acabado. También se
puede utilizar jabón suave para limpiar el estribo lateral.
Ilustración de la instalación del lado derecho/del pasajero
Parte delantera
(Fig. 1) Ubicaciones ilustradas de los puntos de montaje del panel inferior de la
carrocería del lado derecho/del pasajero (flechas) NOTA: Sostenga el soporte hasta el
panel de la carrocería para ayudar a determinar los puntos de montaje correctos.
(Fig. 2) Retire los tapones de plástico para
descubrir las inserciones roscadas.
Retire los tapones.
Parte delantera
(Fig. 3) Ubicación de montaje frontal del
lado del pasajero.
Parte delantera

ESTRIBOS SUMMIT RIDGE 2.0
SILVERADO/SIERRA 2019 1500 DOBLE CABINA
Página 3 de 4 17/10/18 (RA)
Ilustración de la instalación del lado derecho/del pasajero
(Fig. 7) Ilustración del soporte de
montaje.
(2) Tornillos
hexagonales de 8 mm
(2) Arandelas de
presión de 8 mm
(2) Arandelas planas
de 8 mm
(Fig. 4) 2.ª ubicación de montaje del
lado del pasajero.
Parte delantera
(Fig. 5) 3.ª ubicación de montaje del lado
del pasajero.
Parte delantera
(Fig. 6) Ubicación de montaje trasero del
lado del pasajero.
Parte delantera
(Fig. 8) Placa de tornillo doble
de 8 mm.

ESTRIBOS SUMMIT RIDGE 2.0
SILVERADO/SIERRA 2019 1500 DOBLE CABINA
Página 4 de 4 17/10/18 (RA)
Ilustración de la instalación del lado derecho/del pasajero
(2) Arandelas planas de 8 mm
(2) Tuercas de presión de nailon de 8 mm
Parte delantera
(Fig. 9) Inserte las placas de perno doble de
8 mm a través del orificio del canal en la parte
inferior del estribo.
(Fig. 11) Estribo conectado al
soporte de montaje.
Parte delantera
(2) Arandelas planas de 8 mm
(2) Tuercas de presión de nailon de 8 mm
(Fig. 10) Parte frontal del estribo
conectada al soporte de montaje.
Table of contents
Languages:
Other Lund Automobile Accessories manuals

Lund
Lund 82992 User manual

Lund
Lund Latitude 26510017 User manual

Lund
Lund Tonno Pro UltraFold User manual

Lund
Lund Genesis User manual

Lund
Lund Interceptor User manual

Lund
Lund TrailRunner Diamond Plate 2612 Series User manual

Lund
Lund REVOLUTION User manual

Lund
Lund EZ BRACKET 300018 User manual

Lund
Lund Ventvisor User manual

Lund
Lund 84117 User manual

Lund
Lund Interceptor User manual

Lund
Lund Cargo Carrier User manual

Lund
Lund Interceptor User manual

Lund
Lund 89111 User manual

Lund
Lund SR2 User manual

Lund
Lund Step Rails 2710 Series User manual

Lund
Lund AVS Ventvisor User manual

Lund
Lund Interceptor User manual

Lund
Lund 34641522 User manual

Lund
Lund 84127 User manual
