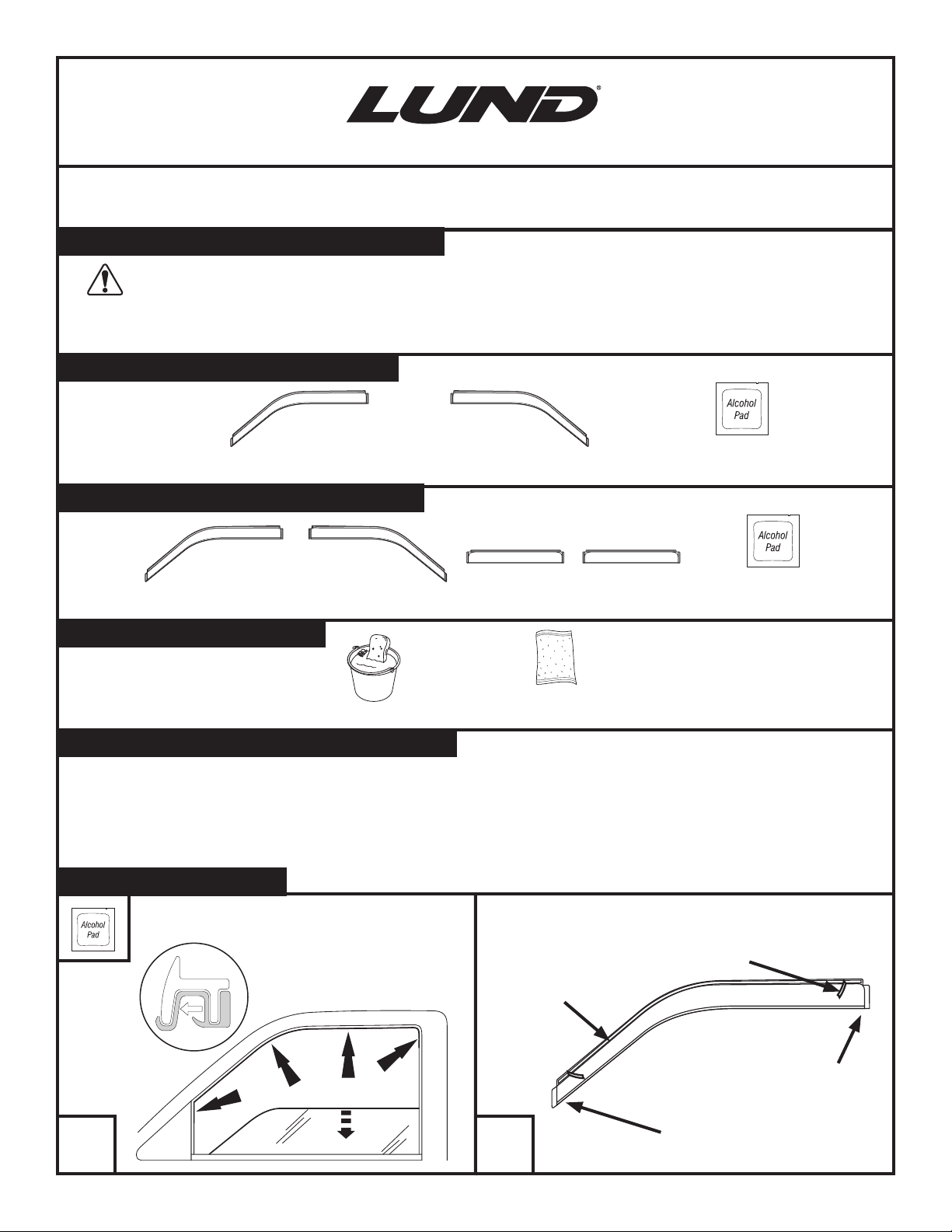

Lund Ventvisor User manual

Installation Instructions
Contents - 2 Piece Set
Page 1 of 2
Contents - 4 Piece Set
Alcohol Pad x4
Alcohol Pad x2Front Driver
Side Visor Front Passenger Side Visor
Front Driver
Side Visor Front Passenger Side Visor Rear Driver Side Visor Rear Passenger Side Visor
I - Sheet Number LUNDVV123 Rev.B
For proper installation and best possible fit, please read all instructions BEFORE you begin.
For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-241-7219.
Important Safety Information
• CAUTION - Before driving, ensure that the vent visor is properly secured to vehicle.
• Do not use automatic “brush-style” car washes.
• Do not use cleaning solvents of any kind.
• Periodically check all components for tightness.
Tools Required
Car Wash Supplies Clean Towel
Preparation Before Painting / Installation
• A trial fit is recommended to ensure proper positioning and fit.
• Check fit of parts before painting as we will not accept the return of modified or painted parts.
• Wash and dry your vehicle to remove any debris and/or dirt from the installation area.
NOTE: Actual product may vary from illustration.
Installation Steps NOTE: Actual application may vary slightly from illustrations.
1 2
Clean the window channel
with an alcohol pad. Peel back 2” of tape liner from each end of top flange.
free end
top flange
rear
flange
front
flange
Ventvisor®Deflector

Installation Steps NOTE: Actual application may vary slightly from illustrations.
3
Care and Cleaning
• Wash only with mild soap & dry with a clean cloth.
Congratulations!
Page 2 of 2
4 Piece Set
4
Repeat steps 1 thru 5 for passenger side
5
Insert visor into window channel, rear flange first. Insert rear flange between rubber trim and door post. Insert
front flange between the rubber door trim and the metal door frame. The top flange slides into the window channel.
Remove tape liner by pulling on free ends. Raise
window slowly and leave up for 24 hours to secure
visor to window channel.
mirror cap
metal
door frame rubber door trim
Install the rear visors using the same
preparation and installation methods
as the front visor. Note that front & rear
flange fit between the rubber & post.
You have purchased one of the many quality Lund®branded products offered by Lund International, Inc. We take the utmost pride in
our products and want you to enjoy years of satisfaction from your investment. We have made every effort to ensure that your product
is top quality in terms of fit, durability, finish and ease of installation.
© 2017 Lund International, Inc. All rights reserved.
Lund®and the Lund® logo are trademarks of Lund International, Inc.
Lund International
800-241-7219 • Visit us at lundinternational.com
™

Page 1 de 2
Instructions d’installation
I – Feuille numéro LUNDVV123 Rév.B
Pour obtenir une installation correcte et le meilleur ajustement possible, lire toutes les instructions AVANT de commencer.
Pour toute assistance technique ou obtention de pièces manquantes, appeler le service des relations avec la clientèle au
1-800-241-7219.
Informations importantes concernant la sécurité
• ATTENTION – Avant de conduire, s’assurer que la visière est solidement assujettie sur le véhicule.
• Ne pas utiliser les stations de lavage de voitures à brosses.
• Ne pas utiliser de solvants.
• Vérifier régulièrement le serrage des composants.
Contenu - Ensemble 2 pièces NOTE: Le produit réel peut changer de l’illustration.
Visière avant côté
conducteur Visière avant côté passager Tampons à l’alcool
(2)
Visière avant côté
conducteur Visière avant côté passager Visière arrière côté conducteur Visière arrière côté passager Tampons à
l’alcool (4)
Contenu - Ensemble 4 pièces
Outils nécessaires
Fournitures pour lavage de voiture Serviette propre
Préparation pour la peinture/l’installation
• Il est recommandé de procéder à un essai pour s’assurer que le positionnement et l’ajustement sont corrects.
• Vérifier l’ajustement des pièces avant peinture, car nous n’acceptons pas le retour de pièces modifiées ou peintes.
• Laver les glissières de glaces de la portière du véhicule pour éliminer toute poussière et tous débris.
• Sécher les glissières avec une serviette propre.
REMARQUE : La méthode d’application peut être légèrement différente de celle représentée par les illustrations.
Étapes d’installation
1 2
Nettoyez la glissière de glace
avec un tampon à l’alcool. Décollez environ 5 cm (2 po) de protection d’adhésif à chaque extrémité du rebord supérieur.
extrémité libre
rebord supérieur
arrière rebord
rebord avant
Ventvisor®Deflector

Page 2 de 2
REMARQUE : La méthode d’application peut être légèrement différente de celle représentée par les illustrations.
Étapes d’installation
Entretien et nettoyage
• Laver exclusivement avec de l’eau savonneuse et sécher avec un chiffon propre.
Félicitations !
3
Ensemble
4 pièces
4
Répétez les étapes 1 à 6 du côté du passager.
5
Insérez le rebord arrière de la visière dans la glissière de glace en premier. Insérer le rebord arrière entre la garniture de
caoutchouc et le montant de la portière. Insérez le rebord avant entre le caoutchouc et le cadre de porte en métal.
Le rebord supérieur glisse dans la glissière de la glace.
Retirez la protection d’adhésif en tirant sur ses
extrémités libres. Relevez lentement la glace et laissez-
la remontée pendant 24 heures afin de permettre à la
visière de bien adhérer à la glissière de glace.
Installez la visière arrière en utilisant
la même méthode de préparation et
d’installation que celle utilisée pour la
visière avant. Notez que les rebords
avant et arrière se logent
entre le caoutchouc et le
montant.
miroir
couchon
cadre de
porte en
métal porte garniture
en caoutchouc
Vous venez d'acheter un des nombreux produits de qualité de la marque Lund®fabriqués par Lund International, Inc. Nous sommes
extrêmement fiers de la qualité de nos produits et nous espérons que vous profiterez de cet investissement de longues années durant.
Nous nous efforçons d'offrir la meilleure qualité en termes d'ajustement, de finition, de durabilité et de facilité d'installation.
© 2017 Lund International, Inc. Tous droits réservés.
Lund®et le logo Lund® sont des marques déposées de Lund International, Inc.
Lund International
800-241-7219 • Visitez notre site lundinternational.com
™

Instrucciones de instalación
Hoja informativa N.° LUNDVV123 Rev.B
Para una instalación adecuada y el mejor ajuste posible, lea todas las instrucciones ANTES de comenzar.
Si desea recibir asistencia técnica u obtener piezas faltantes, llame al Servicio al cliente al 1-800-241-7219.
Información importante de seguridad
• PRECAUCIÓN - Antes de conducir, asegúrese de que la visera esté correctamente anclada al vehículo.
• No utilice servicios automáticos de limpieza de vehículos que utilizan cepillos.
• No utilice limpiadores al solvente de ningún tipo.
• Compruebe periódicamente que todos los componentes estén ajustados.
Contenido - Juego de dos piezas NOTA: El producto real puede variar de la ilustración.
Visera delantera del
conductor Visera delantera del acompañante Paños esterilizados x 2
Contenido - Juego de cuatro piezas
Visera delantera del
conductor Visera delantera del acompañante
Visera trasera
del conductor Visera trasera
del acompañante Paños esterilizados
x 4
Equipo de limpieza de vehículos Toalla limpia
Herramientas necesarias
Preparación antes de pintar o instalar
• Se recomienda realizar un ajuste de prueba para asegurar el posicionamiento y ajuste correctos.
• Compruebe que las piezas se ajusten correctamente antes de pintarlas, ya que no aceptaremos la devolución de piezas modificadas
o pintadas.
• Lave los canales de la ventanilla del vehículo para quitar los desechos y la suciedad.
• Seque los canales de la ventanilla con una toalla limpia.
Pasos de instalación AVISO: La colocación real puede variar con respecto a las ilustraciones.
Página 1 de 2
1 2
Limpie el canal de la ventanilla
con un paño esterilizado. Retire 2 pulgs. (5 cm) de cinta protectora de cada uno
de los extremos del reborde superior.
extremo libre
reborde superior
reborde trasero
reborde frontal
Ventvisor®Deflector
