LXNAV SmartShunt 100A User manual

Page 1 of 112
SMARTSHUNT
Version 0.37
LXNAV d.o.o. • Kidričeva 24, 3000 Celje, Slovenia • tel [phone] fax [phone]
[email protected] • marine.lxnav.com
ENGLISH
Installation manual –Digital Battery Monitoring SmartShunt
8
DEUTCH
Installationshandbuch - Digitaler Batterieüberwachungs- SmartShunt
17
FRANCAIS
Manuel d’installation - SmartShunt surveillance de batterie numérique
27
ITALIANO
Manuale d'installazione - SmartShunt digitale di protezione della batteria
37
ESPAÑOL
Manual de instalación - Derivador digital de control de batería
47
NEDERLANDS
Installatie handleiding - Digitale accubewaking SmartShunt
58
POLSKI
Instrukcja instalacji - Cyfrowy bocznik akumulatora
67
DANSK
Installation s vejledning - Digital batteriovervågning SmartShunt
77
SVENSK
Installationsmanual - Digital batteribevakningsshunt
86
NORSK
Installasjons handbook - Digital akkumulator overvåknings SmartShunt
95
SUOMEKSI
Asennusopas - Digitaalinen akkumonitori ja shuntti
104
Version : 100A | 300A | 500A
Version : 1000A

Page 2 of 112
ENGLISH
1Important Notices..................8
1.1 Limited Warranty 8
2Safety .....................................8
2.1 Symbols for warning
indications 8
3General information...............9
Two operation modes ..................9
4Installation...........................10
4.1 Mounting recommendation 10
4.2 NMEA2000 specifications 10
4.3 Connectors 10
Power supply & battery inputs B1-B3
...................................................10
4.3.1 External temperature sensor
inputs 11
4.3.2 Shunt ...............................11
4.3.3 NMEA2000 compatible M12
connector.....................................11
4.4 LED Indications 12
5Configuring SMARTSHUNT...12
6Configuring via WIFI ...........14
6.1.1 Homepage ........................14
6.1.2 Battery configuration..........14
6.1.3 Shunt configuration page ...14
6.1.4 Info page..........................14
6.2 Configuration via LXNAV
Exxx device 14
6.2.1 Battery setup ....................14
6.2.2 Shunt setup ......................14
7First operation......................14
8Dimensions...........................15
9Wiring...................................16
DEUTSCH
1Wichtige Hinweise .............. 17
1. Eingeschränkte Garantie 17
2Sicherheit ............................ 17
2.1 Symbole für Warnhinweise 17
3Allgemeine Informationen.. 18
Zwei Betriebsmodi .................... 18
4Installation.......................... 19
4.1 Montageempfehlung 19
4.2 NMEA2000 specifications 19
4.3 Verbinder 19
Stromversorgung &; Batterieeingänge
B1-B3...........................................19
4.3.1 Externe Temperatursensor-
Eingänge......................................20
4.3.2 Shunt................................20
4.3.3 NMEA2000-kompatibler M12-
Stecker 20
4.4 LED-Anzeigen 21
5Konfigurierend SMARTSHUNT
21
6Konfiguration über WLAN ... 23
6.1.1 Homepage ........................23
6.1.2 Batteriekonfiguration..........23
6.1.3 Shunt Seite "Konfiguration" 23
6.1.4 Info page..........................23
6.2 Configuration via LXNAV
Exxx device 23
6.2.1 Battery setup.....................23
6.2.2 Shunt setup.......................23
7Erste Inbetriebnahme ......... 24
8Dimensionen ....................... 25
9Verdrahtung ........................ 26

Page 3 of 112
FRANCAIS
1Avis importants ................... 27
1.1 Garantie limitée 27
2Sécurité ............................... 27
2.1 Symboles pour les indications
d'avertissement 27
3Informations générales....... 28
2 modes opérationnels.............. 28
4Installation.......................... 29
4.1.1 Recommendation de montage
29
4.2 Spécifications NMEA2000 29
4.3 Connecteurs 29
Alimentation et entrées batterie B1-B3
................................................... 29
4.3.1 Entrées externes du capteur
de température ............................ 30
4.3.2 Shunt............................... 30
4.3.3 Connecteur M12 compatible
NMEA2000................................... 30
4.4 Indicateurs LED 31
5Configuration du
SMARTSHUNT............................ 31
6Configuration via WIFI........ 33
6.1.1 Page d’acceuil................... 33
6.1.2 Configuration de la batterie 33
6.1.3 Sur cette page, l'utilisateur
configure le type de batterie avec
toutes les données nécessaires qui
sont obligatoires pour des calculs
corrects de l'état et de la santé de la
batterie........................................ 33
6.1.4 Page de configuration du
shunt 33
6.1.5 Page d'information ............ 33
6.1.6 Configuration via le
périphérique LXNAV Exxx .............. 33
6.1.7 Configuration de la batterie 33
6.1.8 Configuration du shunt ...... 33
7Première opération ............. 34
8Dimensions.......................... 35
9Câblage................................ 36
ITALIANO
1Avvisi importanti ................. 37
1.1 Garanzia limitata 37
2Sicurezza.............................. 37
2.1 Simboli per le indicazioni di
avvertimento 37
3Generalità ............................ 38
Due modalità operative ............. 38
4Installazione........................ 39
4.1 Raccomandazione di
montaggio 39
4.2 Specifiche NMEA2000 39
4.3 Connettori 39
Alimentazione e ingressi batteria B1-
B3 ............................................... 39
4.3.1 External Ingressi del sensore
di temperatura ............................. 40
4.3.2 Shunt ............................... 40
4.3.3 NMEA2000 connettore M12
compatibile .................................. 40
4.4 Indicazioni LED 41
5Configurando SMARTSHUNT41
6Configurazione tramite WIFI
43
6.1.1 Homepage........................ 43
6.1.2 Configurazione della batteria
43
6.1.3 Pagina di configurazione dello
shunt 43
6.1.4 Info page.......................... 43
6.2 Configurazione via LXNAV
Exxx dispositivo 43
6.2.1 Configurazione della batteria
43
6.2.2 Shunt apparecchio............. 43
7Prima operazione................. 43
8Dimensioni........................... 44
9Cablaggio............................. 45

Page 4 of 112
ESPAÑOL
1Avisos importantes ..............46
1.1 Garantía limitada 46
2Seguridad .............................46
2.1 Símbolos para indicaciones
de advertencia 46
3Información general ............47
2 modos de operación................47
4Instalación ...........................48
4.1 Recomendación de montaje 48
4.2 NMEA2000 specifications 48
4.3 Connectors 48
Power supply & battery inputs B1-B3
...................................................48
4.3.1 Entradas de sensor de
temperatura externo .....................49
4.3.2 Shunt ...............................49
4.3.3 NMEA2000 compatible M12
connector.....................................49
4.4 Indicaciones LED 50
5Configuración de
SMARTSHUNT ............................50
6Configuración a través de
WIFI...........................................52
6.1.1 Homepage ........................52
6.1.2 Battery configuration..........52
6.1.3 Página de configuración de
derivación ....................................52
6.1.4 Página de información........52
6.2 Configuration via LXNAV
Exxx device 52
6.2.1 Configuración de la batería.52
6.2.2 Shunt setup ......................52
7Primera operación................53
8Dimención ............................54
9Alambrado............................55
NEDERLANDS
1Belangrijke mededelingen .. 56
1.1 Beperkte garantie 56
2Veiligheid............................. 56
2.1 Symbolen voor
waarschuwingsindicaties 56
3Algemene informatie........... 57
Twee bedrijfsmodi .................... 57
4Installatie............................ 58
4.1 Montage aanbeveling 58
4.2 NMEA2000 Specificaties 58
4.3 Verbindingslijnen 58
Voeding & batterij-ingangen B1-B3.58
4.3.1 Externe
temperatuursensoringangen...........59
4.3.2 Shunt................................59
4.3.3 NMEA2000 compatibele M12-
connector .....................................59
4.4 LED-indicaties 60
5SMARTSHUNT configureren 60
6Configureren via WIFI ........ 62
6.1 Homepage 62
6.2 Batterij configuratie 62
6.3 Shunt configuratie pagina 62
6.4 Info pagina 62
6.5 Configuratie via LXNAV Exxx-
apparaat 62
6.6 Batterij instellen 62
1. Shunt instellen .......................62
7Eerste operatie.................... 63
8Dimensies............................ 64
9Bedrading ............................ 65

Page 5 of 112
POLSKI
1Ważne uwagi ....................... 66
1.1 Ograniczona gwarancja 66
2Bezpieczeństwo................... 66
2.1 Symbole wskazujące
ostrzeżenia 66
3Informacje ogólne............... 67
Dwa tryby pracy ........................ 67
4Instalacja ............................ 68
4.1 Zalecenie montażu 68
4.2 NMEA2000 - specyfikacje i
dane techniczne 68
4.3 Złącza 68
Zasilacz i wejścia akumulatorowe B1-
B3............................................... 68
4.3.1 Wejścia zewnętrznych
czujników temperatury.................. 69
4.3.2 Shunt............................... 69
4.3.3 Złącze M12 kompatybilne z
NMEA2000................................... 69
4.4 Wskaźniki LED 70
5Konfiguracja SMARTSHUNT 70
6Konfiguracja przez WIFI ..... 72
6.1 Strona główna 72
6.2 Konfiguracja baterii 72
6.2.1 Strona konfiguracji bocznika72
6.2.2 Strona informacyjna .......... 72
6.2.3 Konfiguracja przez urządzenie
LXNAV Exxx ................................. 72
6.2.4 Konfiguracja baterii ........... 72
6.2.5 Konfiguracja bocznika........ 72
7Pierwsza operacja ............... 72
8Wymiary .............................. 74
9Okablowanie........................ 75
DANSK
1Vigtige meddelelser............. 76
1.1 Begrænset garanti 76
2Sikkerhed............................. 76
2.1 Symboler til
advarselsindikationer 76
3Generelle oplysninger.......... 77
To driftstilstande ....................... 77
4Installation .......................... 78
4.1 Anbefaling af montering 78
4.2 NMEA2000 specifications 78
4.3 Connectors 78
Strømforsyning og batteriindgange
B1-B3 .......................................... 78
4.3.1 Eksterne
temperaturfølerindgange............... 79
4.3.2 Shunt ............................... 79
4.3.3 NMEA2000-kompatibelt M12-
stik 79
4.4 LED-indikationer 80
5Konfigurere SMARTSHUNT .. 80
6Konfiguration via WIFI........ 82
6.1.1 Homepage........................ 82
6.1.2 Konfiguration af batteri ...... 82
6.1.3 Shunt Konfigurationsside.... 82
6.1.4 Info page.......................... 82
6.2 Konfiguration via LXNAV
Exxx device 82
6.2.1 Battery setup .................... 82
6.2.2 Shunt setup ...................... 82
7Første operation .................. 82
8Dimensioner ........................ 83
9Ledninger............................. 84

Page 6 of 112
SVENSK
1Viktig information ................85
1.1 Begränsad garanti 85
2Säkerhet...............................85
2.1 Symboler för
varningsindikationer 85
3Allmän information ..............86
Två driftlägen.............................86
4Installation...........................87
4.1 Rekommendation för
montering 87
4.2 NMEA2000 Specifikationer 87
4.3 Kontakter 87
Strömförsörjning och batteriingångar
B1-B3...........................................87
4.3.1 Ingångar för extern
temperaturgivare ..........................88
4.3.2 Shunt ...............................88
4.3.3 NMEA2000-kompatibel M12-
kontakt 88
4.4 LED-indikationer 89
5Konfigurera SMARTSHUNT ..89
6Konfigurera via WIFI ...........91
6.1 Hemsida 91
6.2 Batteriets konfiguration 91
6.2.1 Shunt configuration page ...91
1. Info sida................................91
6.3 Konfiguration via LXNAV
Exxx device 91
6.3.1 Battery setup ....................91
6.3.2 Shunt setup ......................91
7Första operationen...............91
8Mått......................................92
9Ledningsdragning ................93
NORSK
1Viktige merknader............... 94
1.1 Begrenset garanti 94
2Sikkerhet ............................. 94
2.1 Symboler for
advarselsangivelser 94
3Generell informasjon........... 95
To driftsmoduser....................... 95
4Installasjon ......................... 96
4.1 Montering anbefaling 96
4.2 NMEA2000 Spesifikasjoner 96
4.3 Connectors 96
Strømforsyning og batteriinnganger
B1-B3...........................................96
4.3.1 Eksterne
temperatursensorinnganger ...........97
4.3.2 Shunt................................97
4.3.3 NMEA2000-kompatibel M12-
kontakt 97
4.4 LED Indications 98
5Konfigurere SMARTSHUNT.. 98
6Konfigurere via WIFI ........ 100
6.1.1 Homepage ......................100
6.1.2 Battery configuration........100
6.1.3 Shunt configuration page..100
6.1.4 Info side .........................100
6.2 Konfigurasjon via LXNAV
Exxx device 100
6.2.1 Battery setup...................100
6.2.2 Shunt setup.....................100
7Første operasjon ............... 100
8Dimensjoner...................... 101
9Ledningsnett ..................... 102

Page 7 of 112
SUOMEKSI
1Tärkeitä huomautuksia ....................................................................... 103
1.1 Rajoitettu takuu 103
2Turvallisuus ......................................................................................... 103
2.1 Varoitusmerkkien symbolit 103
3Yleistä tietoa ....................................................................................... 104
Kaksi toimintatilaa .................................................................................... 104
4Asennus ............................................................................................... 105
4.1.1 Asennussuositus....................................................................................... 105
4.2 NMEA2000: n tekniset tiedot 105
4.3 Liittimet 105
Virtalähde ja akkutulot B1-B3 ............................................................................... 105
4.3.1 Ulkoiset lämpötila-anturin tulot.................................................................. 106
4.3.2 Shunt...................................................................................................... 106
4.3.3 NMEA2000-yhteensopiva M12-liitin ............................................................ 106
4.4 LED-merkkivalot 107
5Määrittäminen SMARTSHUNT ............................................................. 107
6Konfigurointi kautta WIFI................................................................... 109
6.1.1 Homepage............................................................................................... 109
6.1.2 Battery konfiguraatio ................................................................................ 109
6.1.3 Shuntin määrityssivu ................................................................................ 109
6.1.4 Info page ................................................................................................ 109
6.2 Konfigurointi kautta LXNAV Exxx device 109
6.2.1 Battery setup........................................................................................... 109
6.2.2 Shunt setup............................................................................................. 109
7Ensimmäinen operaatio....................................................................... 109
8Mitat .................................................................................................... 110
9Johdotus.............................................................................................. 111

ENGLISH
Page 8 of 112
April 2020 © 2020 LXNAV. All rights reserved.
1Important Notices
Information in this document is subject to change
without notice. LXNAV reserves the right to change
or improve their products and to make changes in the
content of this material without obligation to notify
any person or organization of such changes or
improvements.
1.1 Limited Warranty
This digital battery monitoring unit product is
warranted to be free from defects in materials or
workmanship for two years from the date of
purchase. Within this period, LXNAV will, at its sole
option, repair or replace any components that fail in
normal use. Such repairs or replacement will be
made at no charge to the customer for parts and
labour, provided that the customer pays for shipping
costs. This warranty does not cover failures due to
abuse, misuse, accident, or unauthorized alterations
or repairs.
THE WARRANTIES AND REMEDIES CONTAINED
HEREIN ARE EXCLUSIVE AND IN LIEU OF ALL OTHER
WARRANTIES EXPRESSED OR IMPLIED OR
STATUTORY, INCLUDING ANY LIABILITY ARISING
UNDER ANY WARRANTY OF MERCHANTABILITY OR
FITNESS FOR A PARTICULAR PURPOSE, STATUTORY
OR OTHERWISE. THIS WARRANTY GIVES YOU
SPECIFIC LEGAL RIGHTS, WHICH MAY VARY FROM
STATE TO STATE.
IN NO EVENT SHALL LXNAV BE LIABLE FOR ANY
INCIDENTAL, SPECIAL, INDIRECT OR
CONSEQUENTIAL DAMAGES, WHETHER RESULTING
FROM THE USE, MISUSE, OR INABILITY TO USE
THIS PRODUCT OR FROM DEFECTS IN THE
PRODUCT.
Some states do not allow the exclusion of incidental
or consequential damages, so the above limitations
may not apply to you. LXNAV retains the exclusive
right to repair or replace the unit or software, or to
offer a full refund of the purchase price, at its sole
discretion. SUCH REMEDY SHALL BE YOUR SOLE
AND EXCLUSIVE REMEDY FOR ANY BREACH OF
WARRANTY.
To obtain warranty service, contacts your local LXNAV
dealer or contact LXNAV directly.
2Safety
2.1 Symbols for warning indications
The following warning indications are used in this
manual in the context of safety.
Notes with a red triangle indicates that
great potential danger exists that can
lead to serious injury or death. It also
describes procedures which are critical
and may result in loss of data or any
other critical situation.
A Yellow triangle is shown for parts of
the manual which should be read very
carefully and are important when
operating the E500/E700/E900.
A bulb icon is shown when a useful hint
is provided to the reader.
Pass on the safety instructions to other users.
General rules and laws concerning safety and
accident prevention must always be observed.

ENGLISH
Page 9 of 112
3General information
LXNAV SMARTSHUNT is smart battery monitoring unit
compatible with NMEA2000 network standard. It
accurately measures DC voltages of up to three
batteries bounded in series and includes shunt for
current measurements. It estimates state of charge,
state of health and remaining time until empty
battery. Up to three temperatures can be measured.
It supports multiple types of batteries and can be
configured through any LXNAV Exxx device or via
webpage accessible over internal Wi-Fi hotspot.
Parameters set there are available on NMEA2000
network to any device such as LXNAV’s E350, E500
etc. LXNAV SMARTSHUNT is available in four versions
with 100, 300, 500 and 1000A shunt. All of them are
25 mV. For proper installation read next chapters
carefully.

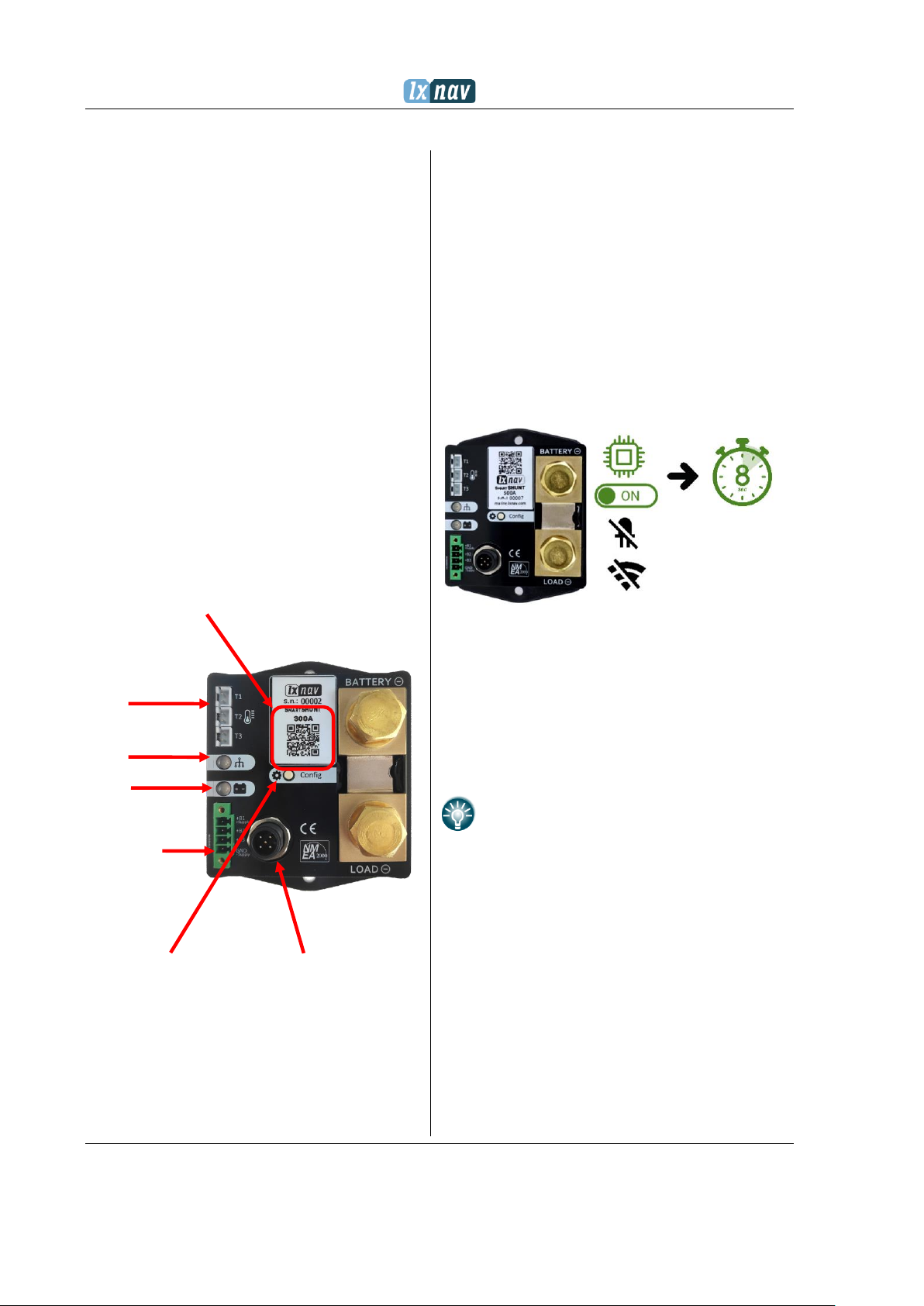

QR code for WiFi configuration
NTC sensor
inputs
Status LED
Battery LED
Battery connector
and power supply
N2K connector
Configuration Shunt button
Figure 1: SMARTSHUNT - top view
Two operation modes
The SmartSHUNT operates in 2 modes:
1. LOW POWER MODE
To consume as less energy as possible, the
SmartSHUNT goes in ‘’Low power mode’’ when the
following conditions are met:
✓NMEA2000 connection is offline
✓No load connected
✓Charger is not connected
✓SOC is valid
The SmartSHUNT wakes up periodically (8s) from low
power mode to check the conditions between LOW
POWER MODE / NORMAL POWER MODE operation.
In this mode, the shunt is measuring if the above
conditions (low power mode) are still met. If so, the
device continues to run in Low power mode otherwise
it switches to normal operation.
The user can force the SHUNT to enter normal
operation mode by pressing the button on the unit for
8 seconds (for the whole sleep period).
It will stay in normal operation for 10 minutes. If after
10 minutes conditions to enter low power mode are
met, shunt will re-enter in low power mode.
Every 2 hours, the SmartSHUNT goes to normal
operation for 2 minutes even when all of the above
conditions are met in order to recalculate the
algorithm every once in a while.

ENGLISH
Page 10 of 112
2. NORMAL POWER MODE
In normal power mode, the SmartSHUNT is visible on
the NMEA2000 network, the LEDS indicates the
SHUNT status (see section 4.4) and the Wi-Fi for
configuration and monitoring the battery.
4Installation
4.1 Mounting recommendation
SMARTSHUNT has flat bottom and should be mounted
with two screws to solid surface next to battery packs
to minimize wire length from battery terminals to
connector on SMARTSHUNT. With this, measurement
error is minimized to minimum.
Do not work on the electrical system
while it is energized.
Do not install the SmartSHUNT near
inflammable substances.
Do not place the SmartSHUNT in a wet,
humid or high temperature
compartments.
Unauthorized modifications exclude
manufacturers' liability for any resulting
damage.
Do not mix batteries of various brands,
voltages or capacities.
4.2 NMEA2000 specifications
Parameter
Description
Compatibility
NMEA2000 compatible
Bit rate
250 kbps
Connection
A coded M12 connector
Table 1: NMEA2000 specifications
4.3 Connectors
Power supply & battery inputs B1-B3
LXNAV SMARTSHUNT is powered from 4-pin terminal
connector from which it also measures voltages of up
to three batteries. Maximum allowable voltage on each
+Bx terminal is 65 V. When installing, try to make
sense wires as short as possible and keep them away
from high current sources like cables, electric motors
etc.
Figure 2: Battery terminals

ENGLISH
Page 11 of 112
Pin name
Description
+B1 (+Supply)
Power supply for device and
measuring port for first battery
+B2
Measuring terminal for second
battery
+B3
Measuring terminal for third
battery
GND (-Supply)
Common ground terminal for all
three batteries, also for power
Supply
Table 2: Battery connector pinout

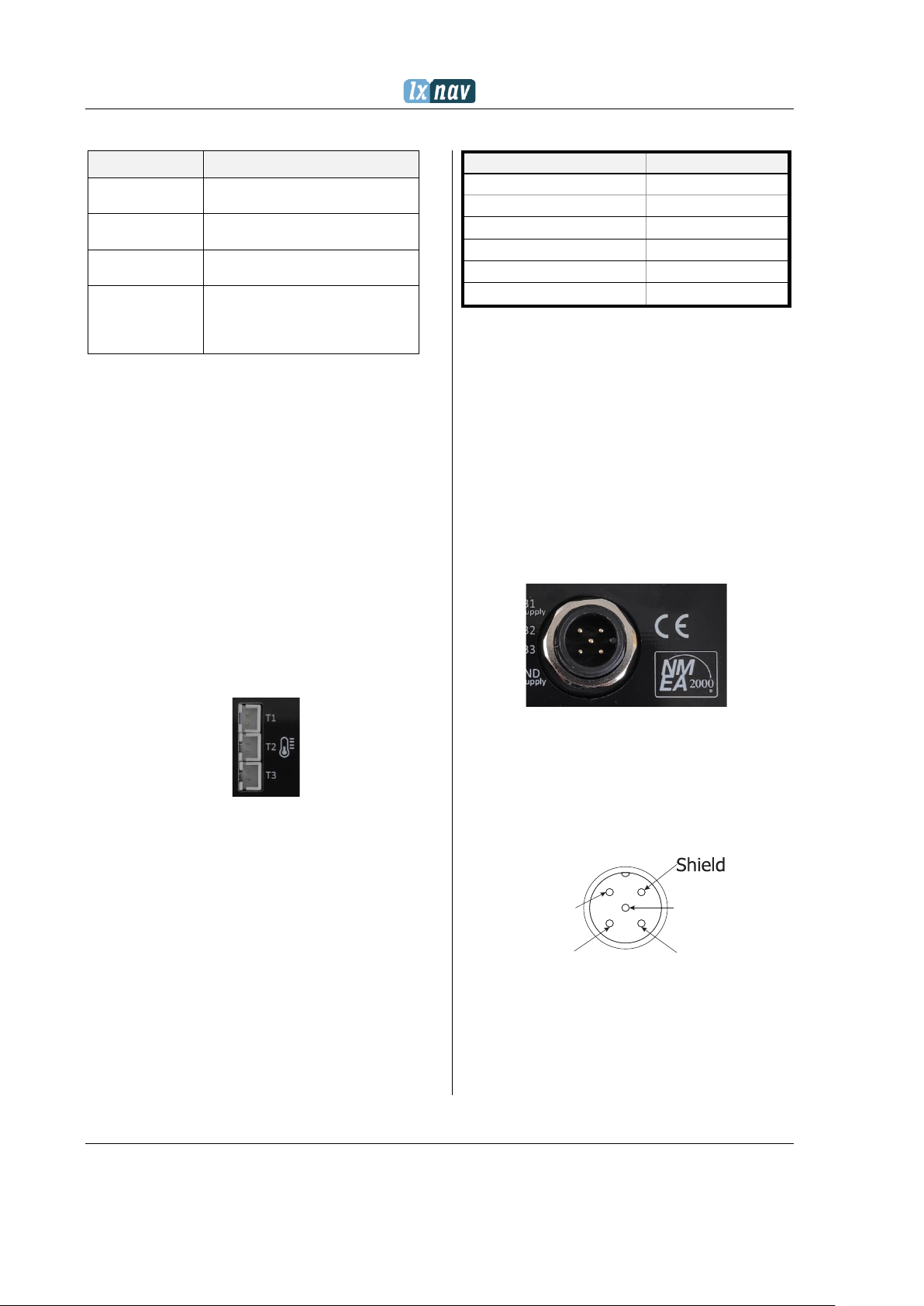

4.3.1 External temperature sensor inputs
Each external NTC 10 kΩ temperature sensor is
supplied with SMARTSHUNT for additional information
of battery status. With it we can calculate even more
precise capacity of battery that changes with
temperature. Besides that, lifetime of battery also
depends on temperature of environment, where
battery is stored. Sensor is supplied on 1 m long
cable that fits in two pin connectors labeled from T1
to T3. On the other side of cable is ring lug terminal
with mounting whole diameter of 3.7 mm. When
installing system keep in mind that each sensor
number refers to same battery number. For example,
sensor T1 is for battery pack B1, T2 for B2 and T3 for
B3.
Figure 3: NTC sensors inputs T1-T3
4.3.2 Shunt
SMARTSHUNT is low side current sense device and it
must be placed between load and ground. Wire the
terminal labelled BATTERY - to battery ground and
LOAD - to ground from system load. Depends on
power needs use suitable cross sections of cables and
screw them with appropriate ring lugs, that are
compatible with shunt’s bolt thread size of M10.
Tighten the shunt bolt with a maximum torque of
21Nm.
Cont.Current
Area
1000A
2x 220mm2
500A
220mm2
400A
150mm2
300A
95mm2
200A
50mm2
100A
25mm2
Table 3: Cable cross sectional area
4.3.3NMEA2000 compatible M12 connector
M12 5-pin A-coded connector on top of unit is
compatible with NMEA2000 and has standard pinout.
When installing, follow the recommendations of
NMEA2000 network wiring. Always use free Tee
connector on existing network. Make sure that
connectors are tightened together properly to seal
metal contacts inside and prevent oxidation.
Figure 4: M12 N2K connector on SMARTSHUNT
Figure 5: NMEA2000 M12 Male connector
pinout (view from unit side)
CAN_L
CAN_H
12V
Ground
NMEA2000 pinout
Male connector (pins)
12V
CAN_L
Ground
Shield
CAN_H
NMEA2000 pinout
Female connector (sockets)
2 1
4
3
5
1 2
3
4
5

ENGLISH
Page 12 of 112
4.4 LED Indications
SMARTSHUNT unit features two RGB LEDs on top
side for quick status indication. One for general status
of unit while the other is for battery state of charge
indication. All possible modes are described in tables
below:
•Status LED:
Colour
Description
Blinking blue LED
with 1 Hz
Working CAN network
Blinking blue LED
with 10 Hz
Initialization of WIFI
network
Solid blue LED
WIFI initialized,
configuration disabled
Solid violet LED
WIFI initialized,
configuration enabled
Blinking red LED
Hardware fault
Table 4: Status LED color description
•Battery LED:
Colour
Description
Blinking red LED 1
Hz
SMARTSHUNT is not
configured
Solid red LED
State of charge <30 %
Solid yellow LED
State of charge <50 %
Solid green LED
State of charge >50 %
Table 5: Battery LED color description
5Configuring
SMARTSHUNT
For proper operation SMARTSHUNT must be
configured prior use. Configuration can be performed
via WiFi connection or NMEA2000 network with one
of LXNAV devices.
There are several parameters that should be either
selected from available options or written by the user.
Selecting right parameters is crucial for correct
calculations and displaying warnings.
Battery
parameter
Options
Bank type
Main battery, primary
battery, secondary battery,
auxiliary battery, port
battery, starboard battery,
bow battery, stern battery,
solar battery, starter
battery, battery bank 1,
battery bank 2 and “other”
battery
Chemistry type
Lead Acid, Li-Ion, Ni-Cad,
Zn-O, Ni-Mh
Battery type
Flooded, GEL, AGM
Nominal voltage
6 V, 12 V, 24 V, 32 V, 36 V,
42 V, 48 V
Rated capacity
Should be set by the user
according to battery
capacity
Temperature
Celsius, Fahrenheit, Kelvin
Table 7: Battery parameters

ENGLISH
Page 13 of 112
Shunt
parameter
Options
Peukert
exponent
Dependency between battery
capacity and discharge rate.
Valid values 1.0 ~ 1.5 Initial
value is set automatically
based on battery chemistry.
Charging
efficiency
Charger’s efficiency. Valid
values 0.6 ~ 1.0 Value is
constantly modified during
battery lifetime.
Temperature
coefficient
Dependency between battery
capacity and environment
temperature. Valid values 0.0
~ 1.0
Voltage at
battery full (V)
Charger’s float voltage. Initial
value is set automatically
based on battery chemistry
and nominal voltage.
Current at
battery full (A)
Charger’s float current. Initial
value is set automatically
based on battery chemistry
and rated capacity.
Voltage at
battery empty
(V)
Battery empty voltage. Initial
value is set automatically
based on battery chemistry
and nominal voltage.
Config button
action
No action: WiFi is always on
and ready for configuration;
WiFi power: button press
enables or disables WiFi.
When enabled, it gets
automatically in config mode;
WiFi config: WiFi is enabled all
the time, with pressing button
SMARTSHUNT enters, or exit,
config mode;
SoC low limit
(%)
0, 5, 10, 15, 20, 25, 30, 35,
40, 45, 50, 55, 60
Table 6: Shunt parameters
Alert parameters:
Parameter values in this menu can be freely selected
by the user. When measurements are outside limited
values, warning message will be sent to NMEA2000
network and shown on screen of Exxx device. List of
available alerts is written bellow:
Alert parameter
Options
Low voltage
Alert will show up when
voltage on battery will be
bellow selected value
High voltage
Alert will show up when
voltage on battery will be
above selected value
High charge current
Set the maximum
charging current
High discharge
current
Set upper limit of current
that can be drawn by
devices
Low temperature
Set low temperature limit
for alert
High temperature
Set high temperature limit
for alert
Low state of charge
Set when to alert battery
remaining capacity
Table 8: Alarm parameter
Press ‘’SAVE’’ to keep your settings.

ENGLISH
Page 14 of 112
6Configuring via WIFI
SMARTSHUNT has integrated WIFI hot spot to which
you can connect with smart phone or any other
device that allows web browsing. It can be
automatically connected with scanning QR code
bellow serial number. You may get a message from
the system, that there may not be available internet
connection but just simply run your web browser and
type in config.lxnav.com. With pressing enter,
configuration page will show up. Before changing any
parameter, user should put SMARTSHUNT in config
mode. That means violet status LED must be lit. In
any other mode, settings will not be saved. For
enabling WIFI or putting it in config mode press
Config button for more than a second.
Configuration webpage that will show up consist of
four pages easily selectable on top of the screen:
Home, Battery config, Shunt config and Info page.
6.1.1 Homepage
On home page user can view all current data of
system in real time that are result of selected values
on config pages, for example voltages, temperatures,
current drawn, state of charge etc. as well as peak
recorded values and history of alarm messages.
6.1.2 Battery configuration
On this page user configures battery type with all
necessary data that are mandatory for correct
calculations of battery state and health.
Please do not access to the browser via QR
code for configuration, because browser does
not support popup windows and saving
configuration will not be possible.
The only way is to open browser and visit
config.lxnav.com. Then you can change and save
configuration settings.
6.1.3 Shunt configuration page
All the necessary data related to current
measurements should be filled out in this page. There
is also button setting for desired WIFI action.
6.1.4 Info page
On this page are all information about device. Its
serial number, hardware and software version.
6.2 Configuration via LXNAV Exxx device
Second option for configuration of SMARTSHUNT is
via any Exxx device. Assuming that the NMEA2000
network is established battery and shunt
configuration pages are accessible under different
paths under setting menus. In following two chapters
are written paths where menus can be found and
their window previews. For operating and calibrating
external devices on Exxx units refer also to Exxx user
manual.
6.2.1 Battery setup
Parameters related to battery packs should be set in
menu that is accessible under this path:
Settings->Network->Device calibration->Battery
6.2.2 Shunt setup
Second configuration menu is found under:
Settings->Network->Connected devices->
Device details->Device setup
Parameters there relates to measurements between
shunt’s terminals. There is also information about
WiFi hotspot name and password under which is
SMARTSHUNT accessible.
Inside shunt setup is submenu Alerts configuration
with user selectable parameters limits for warning
messages. There are seven warnings available in
total.
7First operation
SmartShunt will start to operate normally and indicate
real values after initial cycle. Initial cycle is finished,
when first time are fulfilled conditions for battery full
(Voltage must be higher than voltage setting for full
and charge current must drop below full current
setting)
To get really good performance, smart shunt will
need more charge/discharge cycles, to tune also
other parameters like charge efficiency….

ENGLISH
Page 15 of 112

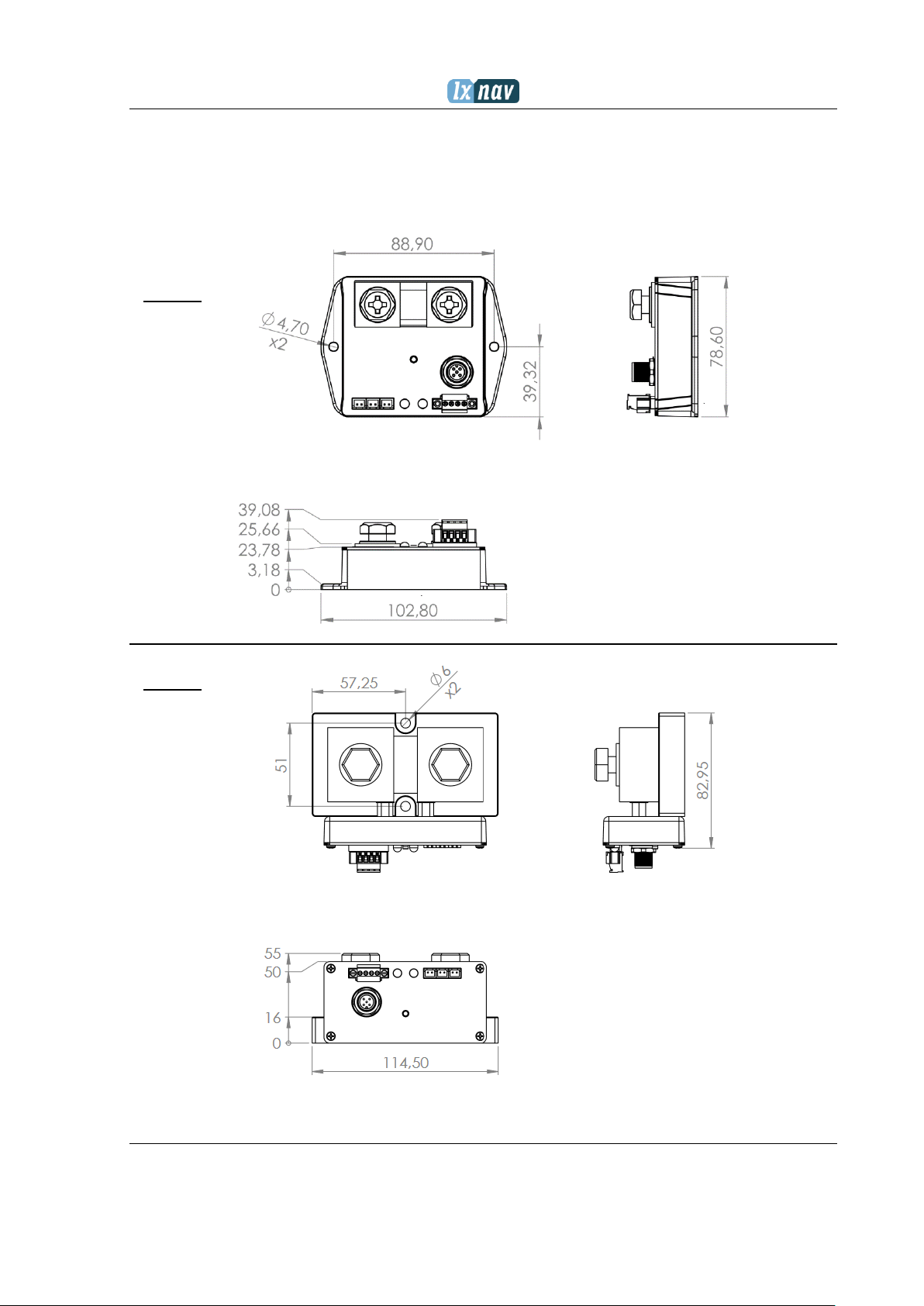

8Dimensions
Drawing is not to scale
Version :
•100A
•300A
•500A
Version : 1000A

ENGLISH
Page 16 of 112

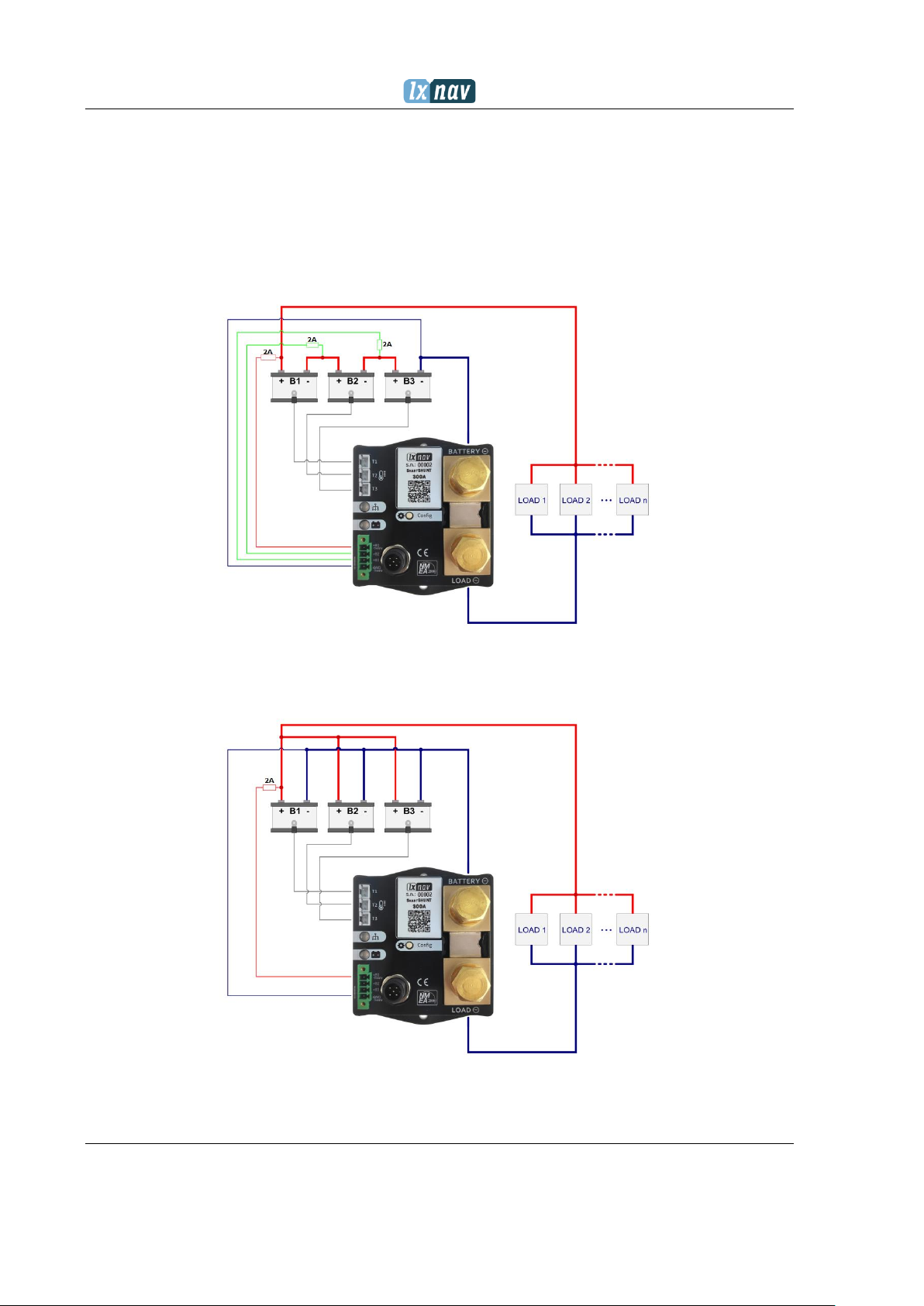

9Wiring
Figure bellow shows example wiring with combination of three battery packs. In case user has fewer batteries,
leave dedicated terminals empty.
Figure 5: Batteries in series
Figure 6: Batteries in parallel
