MAAX 100561 User manual

INSTALLATION INSTRUCTIONS
GUÍA DE INSTALACIÓN
GUIDE D’INSTALLATION
100561
#7236
10003144

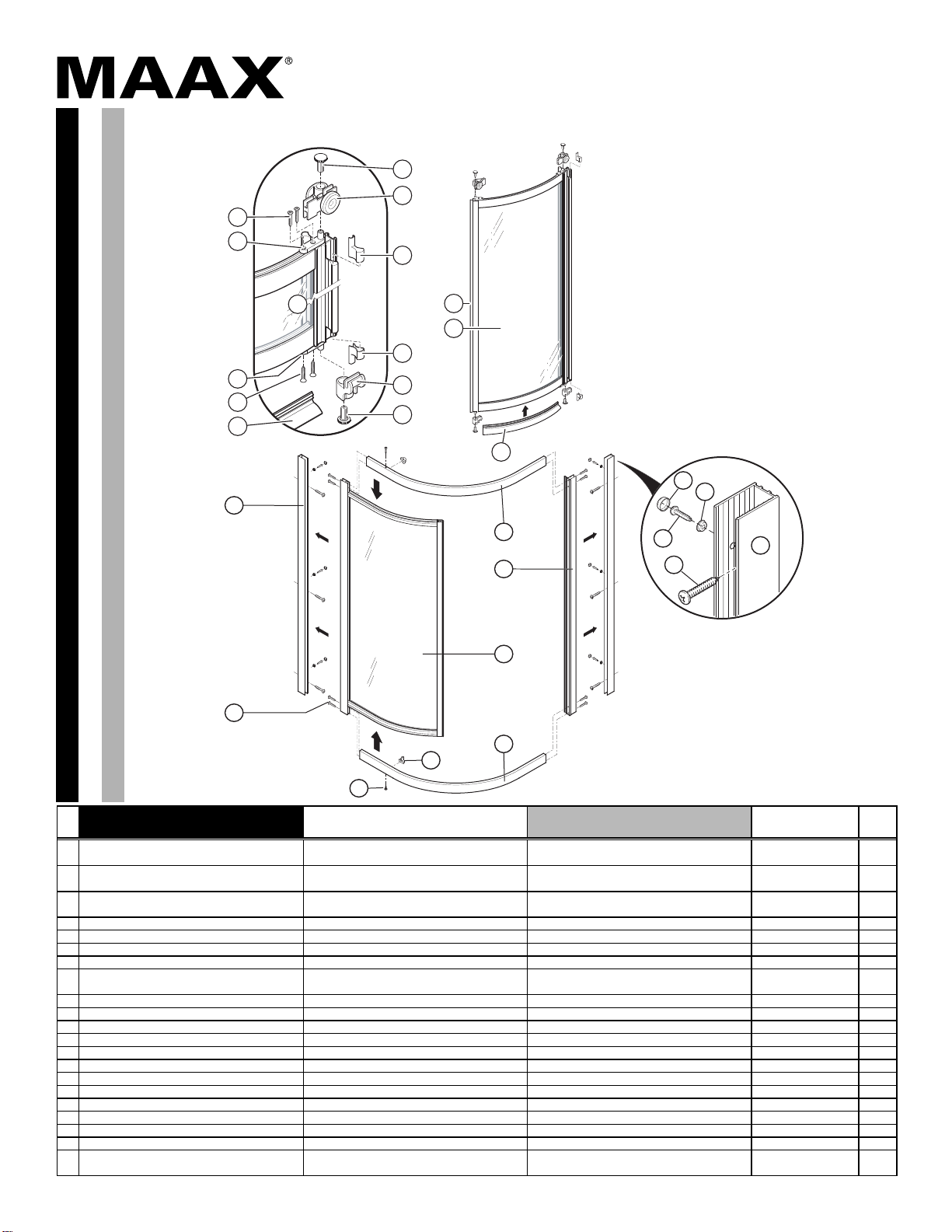

#DESCRIPTION DESCRIPTION DESCRIPCIÓN
PART N°
N° DE PIÈCE
N° DE PARTE
QTY
QTÉ
CANT
A TOP RAIL RAIL SUPÉRIEUR RIEL SUPERIOR 10000134-003-014
10004485-XXX-014 1
B BOTTOM RAIL RAIL INFÉRIEUR RIEL INFERIOR 10000134-003-009
10004485-XXX-009 1
C WALL JAMB MONTANT MURAL JAMBA MURAL 10000114-003-002
10004479-XXX-002 2
D FIXED PANEL PANNEAU FIXE PANEL FIJO 10005426-XXX-XXX 1
E MAGNETIC EXPANDABLE JAMB MONTANT EXTENSIBLE MAGNÉTIQUE JAMBA MAGNÉTICA DESPLEGABLE 10006622-XXX 1
F SLIDING PANEL PANNEAU MOBILE PANEL CORREDIZO 10005427-XXX-XXX 1
G REVERSIBLE ROLLER ROULETTE RÉVERSIBLE RUEDECILLA REVERSIBLE 10002982 2
HTAPPING SCREW
#6-20 X 1/2" (1,3 CM)
VIS AUTO-PERÇANTE
#6-20 X 1/2" (1,3 CM)
TORNILLO AUTOTRABADOR
#6-20 X 1/2" (1,3 CM) 10002851 6
I SCREW #8 X 1 1/4" (3.2 CM) VIS #8 X 1 1/4" (3,2 CM) TORNILLO #8 X 1 1/4" (3,2 CM) 10002824 6
J SCREW COVER RECEIVER RECEVEUR DE CACHE-VIS TAPA PARA TORNILLO 10002880 6
K SCREW COVER CACHE-VIS CUBRETORNILLO 10004542-XXX 6
L SPLASH GUARD RIBBON RUBAN ANTI-ÉCLABOUSSURE SALPICADERA 10002137 1
M SCREW #6 X 1" (2,5 CM) VIS #6 X 1" (2,5 CM) TORNILLO #6 X 1" (2,5 CM) 10002834 8
N HANDLE FINISHING CAP CAPUCHON DÉCORATIF DE LA POIGNÉE TAPA DECORATIVA DE LA MANILLA 10002981 2
O ADJUSTMENT SCREW VIS DE RÉGLAGE TORNILLO DE AJUSTE 10002984 4
P LOWER GUIDE GUIDE INFÉRIEUR GUÍA INFERIOR 10002985 2
Q #6 X 5/8" SCREW (1.5 CM) FLAT PHILL VIS #6 X 5/8" FRAISÉE (1,5 CM) TORNILLO #6 X 5/8" (1.5 CM) 10002839 8
R PIVOT PIVOT PIVOTE 10002986 4
S WATERPROOF PROFILE PROFILÉ D'ÉTANCHÉITÉ PERFIL DE IMPERBEABILIDAD 10002158 1
T BUMPER BUTOIR TOPE 10002975 2
U#6 X 5/8" (1,5 CM) SCREW
SS TYPE A PAN PHIL
VIS #6 X 5/8" (1,5 CM)
SS TYPE A PAN PHIL
TORNILLO #6 X 5/8" (1,5 CM)
SS TYPE A PAN PHIL 10002828 2
I
KJ
C
H
A
E
D
B
T
U
C
M
O
G
N
P
O
R
Q
R
F
Q
L
N
F
S
L

210003144
PLEASE READ INSTRUCTIONS CAREFULLY BEFORE
PROCEEDING
LIRE LES INSTRUCTIONS ATTENTIVEMENT AVANT
DE PROCÉDER
SÍRVASE LEER ATENTAMENTE LAS INSTRUCCIONES
ANTES DE PROCEDER
Avant de débuter
Lors de la réception, vérifiez si votre porte de douche est en bonne
condition et si toutes les pièces sont incluses. Si un problème
survient, le signaler immédiatement à votre distributeur.
Équipement requis
Niveau Tournevis étoile
Galon à mesurer Équerre
Crayon Lime
Perceuse électrique Silicone
Mèche 1/8" ou 3 mm
Ciseaux ou “Exacto”
ATTENTION :
Pour un fonctionnement optimal, il est important que la
porte de douche soit installée bien de niveau sur une unité
également de niveau.
Manipuler les pièces de métal avec soin.
Pendant l’installation, protégez le fond de la cabine de
douche avec le protecteur de carton imprimé au dos de la
boîte d’emballage. Vous éviterez ainsi de l’endommager.
VOUS AVEZ DES QUESTIONS?
Pour une réponse immédiate appelez-nous sans frais au
1 877 438-6229
S.V.P. ne pas retourner cet item au magasin, mais appelez-nous!
(Assurez-vous d’avoir en main le numéro de modèle lorsque
vous appelez!)
Conservez ce manuel pour usage ultérieur
Antes de comenzar
Cuando haya recibido su pedido, verifique si la cabina de ducha y la
puerta están en buenas condiciones y asegúrese de que todas las
piezas estén incluídas. En caso de presentarse algún problema, por
favor comuníquese con su distribuidor inmediatamente.
Herramientas necesarias
Nivel Destornillador Estrella (Phillips)
Cinta para medir Escuadra
Lápiz Lima
Taladro eléctrico Silicona
Broca de 1/8” (3 mm)
Tijeras o “Exacto”
ADVERTENCIA
Para un funcionamiento óptimo, es importante que la puerta
de la ducha se instale perfectamente nivelada sobre una
superficie también perfectamente nivelada.
Manipule las piezas de metal con cuidado.
Para prevenir cualquier daño durante la instalación, proteja
el fondo de la cabina de la ducha con el protector de cartón
impreso en el dorso de la caja de embalaje.
¿TIENE USTED PREGUNTAS ?
Para contestación inmediata, llámenos a la línea directa
1 877 438-6229
¡Favor de no devolver esta pieza al comerciante llámenos antes!
(Sírvase tener en mano el número de modelo al llamarnos)
Conserve este manual como referencia
Before starting
Upon reception, check if your shower and shower door are in
good condition and make sure that all parts are included.
If you have a problem, please contact immediately your
distributor.
Required equipment
Level Star screwdriver (Phillips)
Measuring tape Carpenter square
Pencil File
Electric drill Silicone
1/8" (3 mm) bit
Scissors ou “Exacto”
WARNING:
For optimum operation, it is important that the shower door
be installed perfectly level on a leveled unit.
Handle metal parts with care.
During installation, protect the bottom of the shower cabine
with the protector printed on the back of packing. This will
prevent damaging the finish.
INSTALLATION QUESTIONS?
For an immediate response, call us toll free
1 877 438-6229
Please do not return this item to the store, but call us!
( Please have the model number available when calling )
Save this manual for future reference

310003144
FIG. 2
33"
(838 mm)
33"
(838 mm)
33"
(838 mm)
33"
(838 mm)

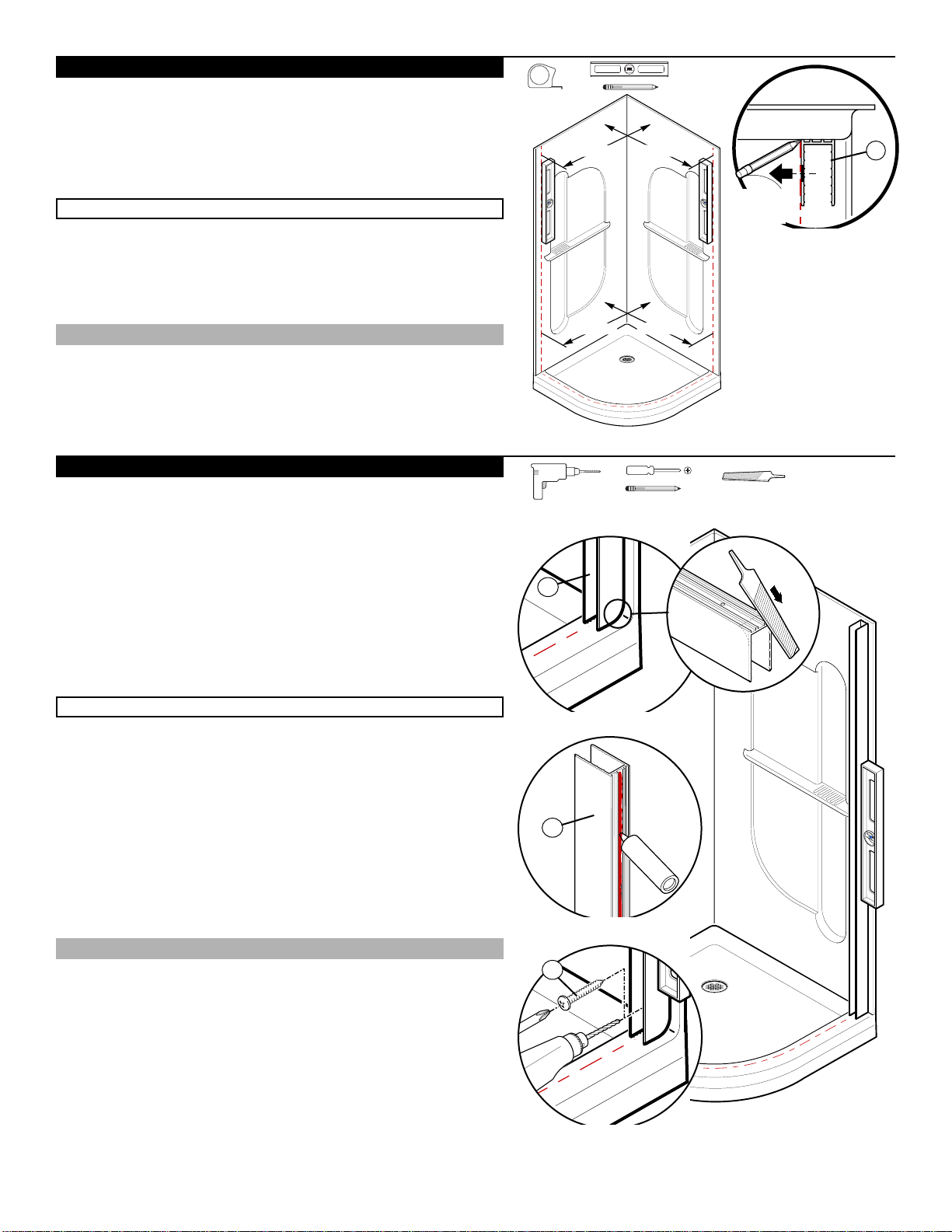

STEP 1 - DETERMINING WALL JAMBS POSITION.
Measure 33" (838 cm) from the interior finished wall of the shower stall
towards the outer edge; using a pencil, mark down this measure to indi-
cate where the wall jamb (C) will be installed (Fig.1.1).
ETAPA 1 - POSICIÓN DE LAS JAMBAS
Mida 33" (838 cm) desde el interior de la pared de la ducha hasta la oril-
la exterior; con la ayuda de un lápiz, señale esta medida para indicar
donde se instalará la jamba (C) (Fig.1.1).
ETAPE 1 - EMPLACEMENT DES MONTANTS MURAUX
Mesurez 33" (838 mm) depuis le mur fini intérieur de la douche vers
l’extérieur de celle-ci; à l’aide d’un crayon, marquez cette mesure qui
constitue l’emplacement du montant mural (C) (Fig. 1.1).
STEP 2 - WALL JAMBS INSTALLATION
a) Place a wall jamb (C) on the position marked (Fig. 1.1). Holes
punched on the side of jamb must be facing the inside of the shower.
If there is a curve at the wall/base junction, file down the bottom end
of jamb (C) so it fits the curve perfectly (Fig. 2.1).
b) Place wall jamb (C) on the position marked in Step 2 a), making sure
it is level. Using holes in the jamb (C) as guides, mark where to drill
the 3 holes on shower wall.
c) Remove the wall jamb (C) and drill the holes with a 1/8" (3 mm) bit.
Drill slowly to prevent damage.
d) Apply silicone bead on the back of the wall jamb (Fig. 2.2).
e) Put wall jamb (F) back in place and fasten it with #8 x 1¼" (3.2cm)
screws (I) (Fig. 2.3).
f) Repeat Steps a) to e) with other wall jamb (C).
ETAPA 2 - INSTALACIÓN DE LAS JAMBAS
a) Coloque una jamba (C) en la posición que usted marcó en la etapa 1. El
lado con perforaciones debe dar hacia el interior de la ducha (Fig. 1.1).
Si hay una curva en la unión de la base con la pared, se deberá limar el
extremo de la jamba para que ésta encaje perfectamente. Fig. 2.1.
b) Coloque la jamba (C) en la posición que usted marcó en el paso 2a),
asegurándose de que esté nivelada. Tomando las perforaciones en la
jamba (C) como guía, marque donde deberá hacer las 3 perforaciones
en la pared de la ducha.
c) Quite la jamba (C) y haga las perforaciones con una broca de 1/8"
(3 mm). Taladre lentamente para prevenir cualquier daño.
d) Aplique un cordón de silicona en el dorso de la jamba mural (C) (Fig. 2.2).
e) Coloque la jamba (C) otra vez en su lugar y atorníllela en su
posición con los tornillos #8 x 1¼" (3,2 cm) (I) (Fig. 2.3).
f) Repita los pasos de a) a e) con la otra jamba (C).
ÉTAPE 2 - INSTALLATION DES MONTANTS MURAUX
a) Placez un montant mural (C), le côté percé vers l’intérieur, contre le mur de la
douche en alignant celui-ci sur la ligne précédemment tracée (Fig. 1.1). S’il y
a une courbe à la jonction des murs et de la base, limez l’extrémité inférieure
du montant mural (C) afin qu’il épouse parfaitement cette courbe (Fig. 2.1).
b) Remettez en place le montant mural (C), dans la même position qu'en 2
a), et vérifiez s'il est de niveau. En vous guidant sur les trous du montant
mural (C), marquez les trous à percer sur les murs de la douche.
c) Enlevez le montant mural (C) et percez les trous avec une mèche de
diamètre 1/8" (3 mm). Percez lentement pour éviter tout dommage.
d) Appliquez un cordon de silicone à l’arrière du montant mural (C) (Fig. 2.2).
e) Replacez le montant mural (C) contre le mur et fixez-le avec les vis
#8 x 1¼" (3,2cm) (I) (Fig. 2.3).
f) Répétez les étapes a) à e) avec l’autre montant mural (C).
FIG. 1.1
FIG. 1
C
INSIDE
INTÉRIEUR
INTERIOR
FIG. 2.1
FIG. 2.2
FIG. 2.3
C
C
I

410003144

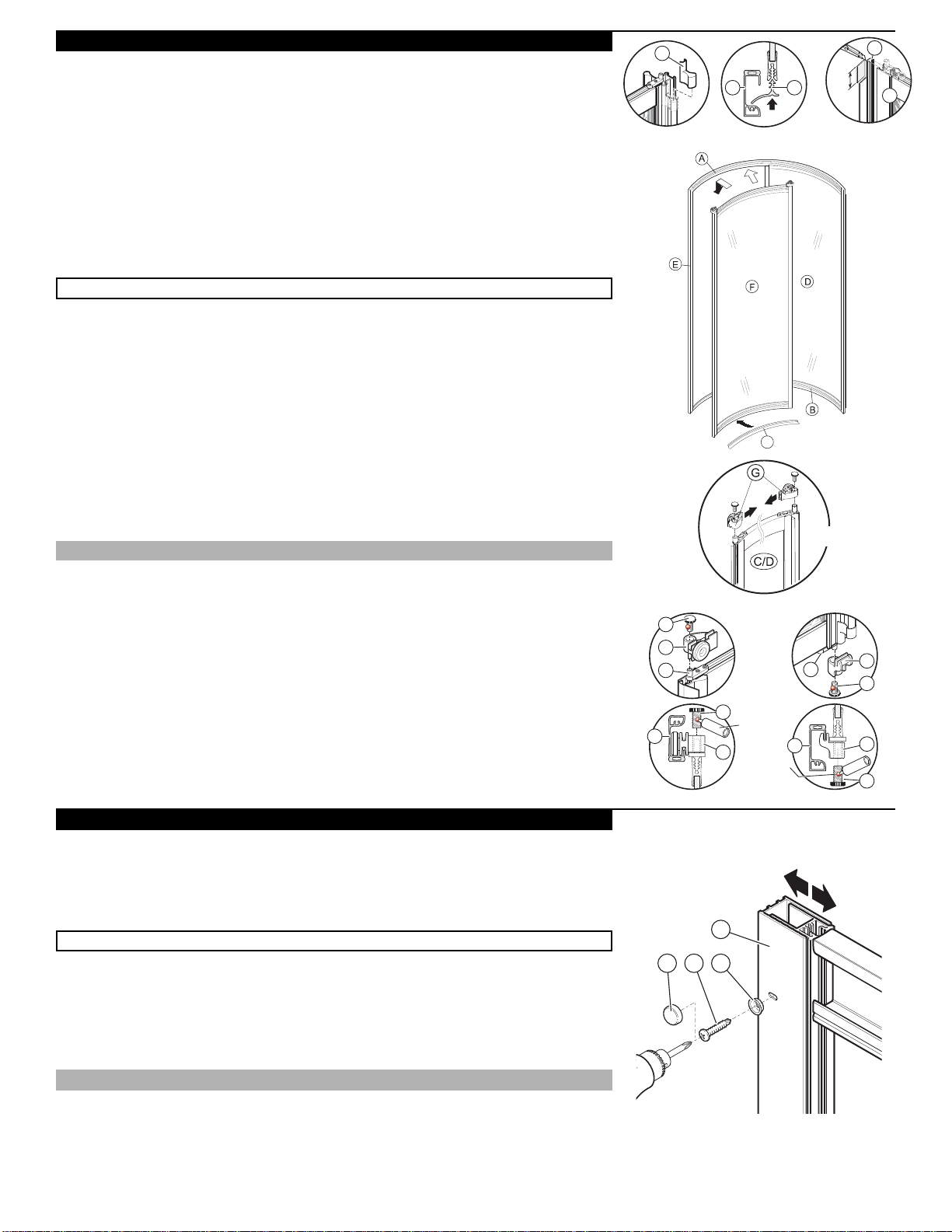

STEP 3 - ASSEMBLY OF FIXED FRAME
a) First of all, determine the opening direction of the door. To ensure that the
shower is watertight, the fixed panel (D) must face the showerhead. Fig. 2.
NOTE : You will see a door stop (bumper) (T) inside one end of rails
(A and B). This door stop must be intalled towards the fixed panel (C)
(Fig. 3.1 and Fig. 3.2).
b) Apply a strip of silicone all along the slot under the fixed panel (D) (Fig.
3.2 and 3.3).
c) Fit the top and bottom rails into fixed panel (D). Press down firmly so panel
(D) fits into rails (Aand B) (Fig. 3.3). Make sure that the top and bottom rails
are well supported against the post of the fixed panel (D) (Fig. 3.1 and 3.2).
d) Screw fixed panel (D) to top and bottom rail with screws #6 x 1" (2.5cm)
(M) (Fig. 3.1 and 3.2).
e) Fix the expandable magnetic jamb (E) to the free ends of the rails (A
and B), using 4 screws #6 x 1" (2.5 cm) (M). Fix according to the direc-
tion shown on Fig. 3.4.
ETAPA 3 - ENSAMBLAJE DEL PANEL FIJO
a) Lo primero de todo es determinar el sentido de apertura de la puerta.
Para asegurar la hermeticidad de la ducha, el panel fijo (D) debe
quedar frente a la alcachofa de ducha. Fig. 2.
NOTE : Al interior de uno de los extremos de los rieles (A y B), usted
notará un tope (T). Este tope debe quedar del lado del panel fijo (C)
(Fig. 3.1 y Fig. 3.2).
b) Aplique un cordón de silicona a lo largo de la ranura que está bajo el
panel fijo (E) (Fig. 3.2 y 3.3)
c) Encaje los dos rieles (A y B) en los paneles fijos (E). Presione firme
para que los paneles (E) encajen en los rieles (A y B) (Fig. 3.3).
Asegúrese de que los rieles superior e inferior están bien apoyados
contra los postes de los paneles fijos (E). Fig. 3.1 y 3.2.
d) Atornille los paneles fijos (E) a los rieles (A y B) con los tornillos
#6 x 1" (2,5cm) (L) (Fig.3.1 y 3.2).
e) Fije la jamba magnética desplegable (E) a los extremos libres de los
rieles (A y B) con los cuatro (4) tornillos # 6 x 1" (2.5cm) (M). Fije las
jambas magnéticas según el sentido indicado en la Fig. 3.4.
ÉTAPE 3 - ASSEMBLAGE DU CADRE FIXE
a) Tout d’abord, déterminez les sens d’ouverture de la porte. Pour
assurer l’étanchéité de la douche, le panneau fixe (D) doit faire face
à la pomme de douche. Fig. 2.
NOTE : À l'intérieur d'une des extrémités des rails (A et B), vous
remarquerez un butoir (T). Ce butoir doit être installé du côté du
panneau fixe (C) (Fig. 3.2 et Fig. 3.3).
b) Appliquez un cordon de silicone tout le long de la rainure sous le
panneau fixe (D) (Fig. 3.3 et 3.4).
c) Emboîtez les rails supérieur (A) et inférieur (B) dans le panneau fixe (D).
Appuyez fortement pour bien emboîter le panneau (D) dans les rails (Aet B)
(Fig. 3.3). Assurez-vous que les rails supérieur et inférieur soient bien
appuyés contre le poteau du panneau fixe (D) (Fig. 3.1 et 3.2).
d) Vissez le panneau fixe (D) aux rails supérieur (A) et inférieur (B) avec
les vis #6 x 1" (2,5 cm) (M) (Fig. 3.1 et 3.2).
e) Aux extrémités libres des rails (Aet B), fixez le montant extensible mag-
nétique (E) à l'aide de 4 vis #6 x 1" (2,5 cm) (M). Fixez selon le sens
indiqué à la Fig. 3.4.
FIG. 4
C
STEP 4 - INSTALLATION OF FIXED FRAME
Insert fixed frame into wall jambs (C) as shown in Fig. 4.
ETAPA 4 - INSERCIÓN DEL MARCO FIJO
Inserte el marco fijo en las jambas murales (C) como se muestra en
la Fig. 4.
ÉTAPE 4 - INSTALLATION DU CADRE FIXE
Insérez le cadre fixe dans les montants muraux (C) comme indiqué à
la Fig. 4. C
B
Opening
Ouverture
Apertura
Opening
Ouverture
Apertura
FIG. 2
A
E
D
FIG. 3.1
FIG. 3.2
Fixed panel
post
Poteau du
panneau fixe
Poste del
panel fijo
MAGNET
AIMANT
IMAN
INTERIOR OF
SHOWER
SILICONE
SILICONA
INTERIOR OF SHOWER
INTÉRIEUR DE LA DOUCHE
INTERIOR DE LA DUCHA
FIG. 3
FIG. 3.3
FIG. 3.4
E
M
B
E
B
D
D
M
B
Silicone
Silicona
M
D
A
T
T
A
D
B

510003144
STEP 5 - ASSEMBLY OF SLIDING PANEL (F)
a) Slide the decorativehandlecaps (N) ontheworked part of handleatthe exteriorslidingpanel(F) (Fig. 5.1).
b) Insert the splash guard ribbon(L) in the slot at the bottom of the sliding panel (F) (Fig. 5.2). Use a lubri-
cant if necessary. Cut excess.
c) Cut out the lip of the waterproof profile (S), at the top and bottom of the sliding panel (F), as indicated
Fig. 5.3. Note: Cut carefully avoiding any waterproof profile damage.
d) Placingyourselfinsidetheshower,insertthereversible rollers (G) inthetoprail(A)(Fig.5.5)thenassem-
ble the rollers on the sliding panel (F) by sliding them on the pivots (R). Note: the rollers must point
towardsthecentreofthe mobile panel.Fig.5.4. Set in place byapplyingadropof silicone on the assem-
bly screw (O) and then screw all the way in.
e) Slide the bottom guides (P) on the pivots (R) already assembled at the bottom of the sliding panel (F),
then slide the bottom guides on the bottom rail (B) Fig. 5.6. Set in place by applying a drop of silicone
on the assembly screw (O) and then screw all the way in.
f) Panel must be adjusted so the magnetic strips are in full contact from top to bottom. This operation
must be completed before silicone dries (Step 6).
ETAPA 5 - ENSAMBLAJE DEL PANEL CORREDIZO (F)
a) Deslice las tapas decorativas de la manilla (N) sobre la parte tallada de la manilla exterior
del panel corredizo (F). Fig. 5.1.
b) Inserte las bandas antisalpicaduras (L) en las ranuras de arriba y abajo del panel corredizo (F)
(Fig. 5.2). En caso necesario use un lubricante. Corte los excedentes.
c) Recorte el borde del perfil de impermeabilidad (S), en la parte de arriba y abajo del panel corredizo, del
modoindicado.Fig.5.3.Nota:Recorteconmuchocuidadoparanoestropearlabandaimpermeabilizante.
d) Ubicándose usted dentro de la ducha, inserte los ruedecillas reversibles (G) en el riel superior
(A) (Fig. 5.5), luego monte los ruedecillas en el panel corredizo (F) deslizándolos en los pivotes
(R). Nota: Los ruedecillas deben quedar apuntando hacia el centro del panel corredizo. Fig. 5.4.
Para fijar, eche una gota de silicona sobre el tornillo de ensamble (O) y atornille hasta el fondo.
e) Deslice la guía inferior (P) en los pivotes (R) ya ensamblados en la parte de abajo del panel
corredizo (F), luego deslice la guía inferior en el riel inferior (B) Fig. 5.6. Para fijar, eche una
gota de silicona sobre el tornillo de ensamble (O) y atornille hasta el fondo.
f) El panel debe estar ajustado con el fin de que no haya ningún espacio entre las bandas
magnéticas. Esta operación debe hacerse antes de que seque la silicona (Etapa 6).
L
ÉTAPE 5 - ASSEMBLAGE DES PANNEAUX MOBILES (F)
a) Glissez les capuchons décoratifs de la poignée (N) sur les partie usinées de la poignée à
l’extérieur du panneau mobile (F). Fig. 5.1.
b) Insérez le ruban anti-éclaboussure (L) dans la rainure au bas du panneau mobile (F) (Fig.
5.2). Utilisez un lubrifiant si nécessaire. Coupez l'excédent.
c) Découpez la lèvre du profilé d'étanchéité (S), au haut et au bas du panneau mobile (F), de la façon
indiquée Fig. 5.3. Note: Découpez délicatement afin de ne pas abîmer le profilé d'étanchéité.
d) En vous plaçant à l'intérieur de la douche, insérez les roulettes réversibles (G) dans la rail
supérieur (A) (Fig. 5.5) puis assemblez les roulettes au panneau mobile (F) en les glissant
sur les pivots (R). Note: les roulettes doivent pointer vers le centre du panneau mobile. Fig.
5.4. Fixer en appliquant une goutte de silicone sur la vis d'assemblage (O).
e) Glissez les guides inférieurs (P) sur les pivots (R) déjà assemblés au bas du panneau
mobile (F), puis glissez les guides inférieurs sur le rail inférieur (B) Fig. 5.6. Fixer en appli-
quant une goutte de silicone sur la vis d'assemblage (O) et visser à fond.
f) Le panneau devrait être ajusté afin qu'il n'y ait aucun espace entre les bandes magné-
tiques. L'ajustement doit se faire avant que la silicone ne sèche (Étape 6).
Silicone
Silicona
P
O
G
R
A
G
O
O
P
O
B
R
Silicone
Silicona
N
LB
11/8"
S
F
FIG. 5.1 FIG. 5.2 FIG. 5.3
FIG. 5.4
FIG. 5
FIG. 5.5 FIG. 5.6
STEP 6 - FINAL ADJUSTMENT
a) Close the sliding panel (F) and adjust it by sliding the panel into the wall jambs (C). There
must be no space between the two magnetic strips. If necessary, complete the adjustment
by screwing or unscrewing the adjustment screws (O).
b) Once in place, fasten frame to wall jamb (C) with self-drilling screws #6 x ½" (1.2 cm) (H)
and screw cap receivers (J) with an electric drill (or drill 3/32" (0.24 cm) diameter holes and
screw manually). Once screws are in place, install screw caps (K). Fig. 6.
ETAPA 6 - AJUSTE FINAL
a) Cierre el panel corredizo (F) y ajústelo deslizando el marco dentro de las jambas murales
(C). No deberá quedar ningún espacio entre las bandas magnéticas. Si es necesario, com-
plete el ajuste apretando o aflojando los tornillos de ajuste (O).
b) Una vez todo colocado en su sitio, ajuste el marco a la jamba (C) con los tornillos autotra-
badores # 6x1/2" (1.2cm) (H) y las tapas para tornillo (J) con un taladro eléctrico (o taladre
un orificio de 3/32" (0.24 cm) de diámetro y atornille manualmente). Una vez los tornillos
en su sitio, instale los cubretornillos (K). Fig. 6.
ÉTAPE 6 - AJUSTEMENT FINAL
a) Fermez le panneau mobile (F) et réglez-le en faisant glisser le cadre dans les montants
muraux (C). Il ne doit y avoir aucun espace libre entre les 2 bandes magnétiques. Si
nécessaire, complétez l'ajustement en vissant ou dévissant les vis de réglage (O).
b) Une fois bien en place, fixez le cadre dans le montant mural (C) en vissant les vis auto-
perçantes #6 x ½" (1,2 cm) (H) avec les receveurs de cache vis (J) à l'aide d'une perçeuse
électrique (ou percez un trou de 3/32" (0,24 cm) de diamètre avec une perçeuse et vissez
les vis à la main.). Une fois les vis en place, installez les cache-vis (K). Fig. 6.
K H J
C
FIG. 6

610003144

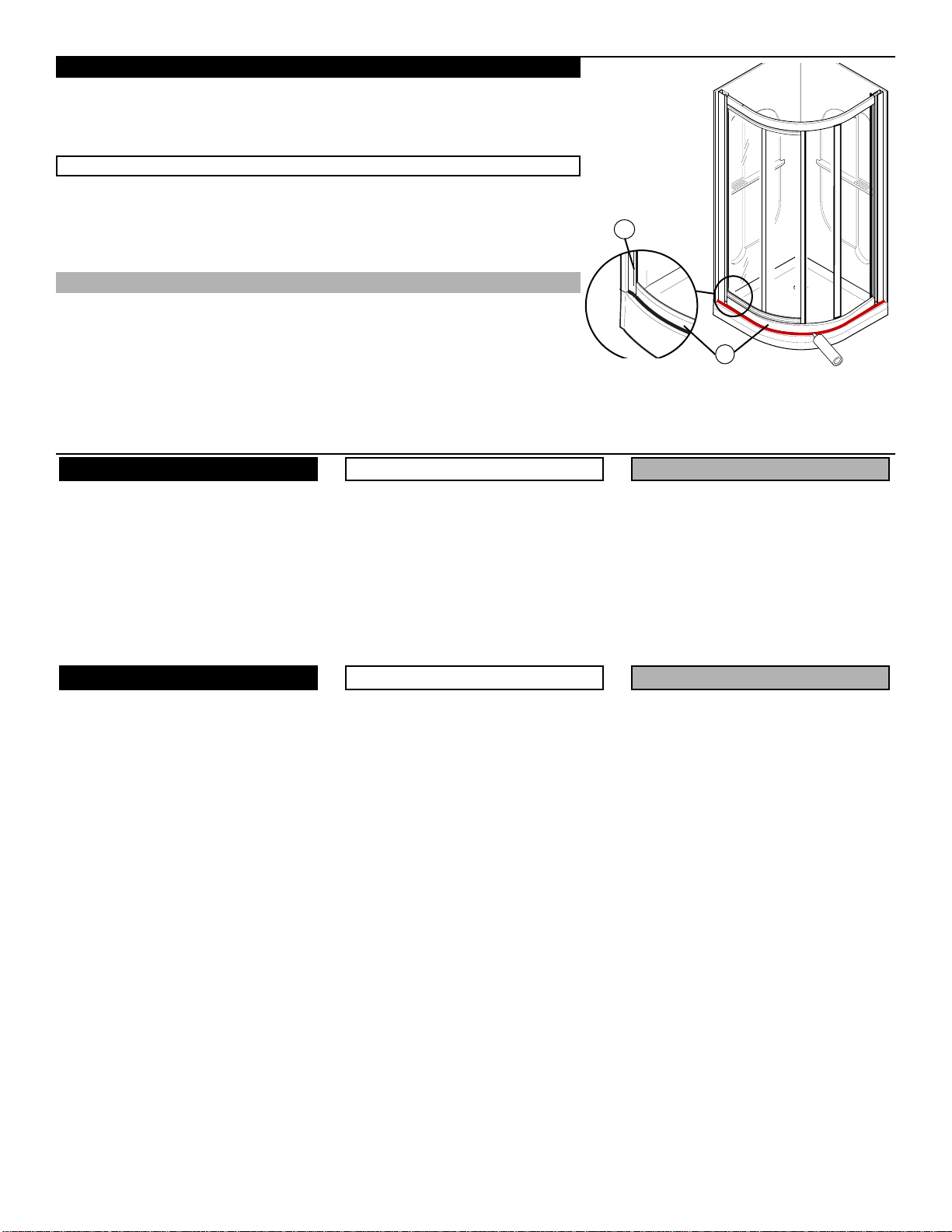

STEP 7 - SEALING
a) Apply silicone around the outside perimeter of the bottom rail (B) (Fig. 7) and the wall
jamb (C) (Fig. 7.1). Do not apply silicone on the inside of the shower, between the
bottom rail and the shower base, or water will be trapped under the rail.
b) ALLOW 24 HOURS FOR THE SILICONE TO SET BEFORE USING THE SHOWER.
ETAPA 7 - SELLADO
a) Selle el exterior de la puerta con silicona, allí donde se une la base de la ducha
al riel inferior (B) (Fig. 7), y entre la base y la parte inferior de la jamba mural (F)
Fig. 7.1. No aplique silicona en el interior de la ducha, entre la base y la
puerta de ducha, puesto que eso provocaría fugas.
b) DEJE SECAR LA SILICONA 24 HORAS ANTES DE USAR LA DUCHA.
ÉTAPE 7 - SCELLEMENT
a) Appliquez de la silicone du côté extérieur de la porte, entre la base de douche et
le rail inférieur (B) (Fig. 7) et entre la base et la partie inférieure du montant mural
(C) (Fig. 7.1). N’appliquez pas de silicone à l’intérieur de la douche, entre la
base et la porte de douche, cela causerait des fuites.
b) LAISSEZ REPOSER LASILICONE 24 HEURES AVANT D’UTILISER LA DOUCHE.
C
FIG. 7.1 B
FIG. 7
Regular disinfections provide an effective
defense against various types of bacteria
susceptible of developing in the deposits that
build up over time in all bathtubs and showers.
For daily maintenance cleaning, use a moist
cloth and gentle liquid detergent.
Do not use abrasive cleaners, scrapers, metal
brushes, or any items or products that could
scratch or dull the surface.
If you have any maintenance-related problems,
MAAX representatives will answer your
questions and recommend the best solutions.
MAAX Inc. (hereafter “MAAX”) offers the
following express limited warranty on each of its
products. This warranty extends only to the
original owner/end-user for personal household
use. For commercial uses, additional limitations
apply.
MAAX warrants shower doors (with the
exception of models 137595 / 137596) to be free
from defects in workmanship and materials
under normal use and service for a period of ten
(10) years from the initial date of purchase by
the owner/end-user, contractor or builder from
an authorized dealer.
Any product reported to the authorized dealer or
to MAAX as being defective within the warranty
period will be repaired or replaced (with a
product of equal value) at the option of MAAX.
This warranty extends to the original owner/end-
user and is not transferable to a subsequent
owner.
Neither the distributor, authorized MAAX dealer nor
or any other person has been authorized to make
any affirmation, representation or warranty other
than those contained in this warranty; any
affirmation, representation or warranty other than
those contained in this warranty shall not be
enforceable against MAAX or any other person.
MAAX reserves the right to modify this warranty
at any time, it being understood that such
modification will not alter the warranty conditions
applicable at the time of the sale of the products
in question.
EFFECTIVE JANUARY 1, 2004
LIMITED WARRANTY
MAINTENANCE Une désinfection régulière constitue une
excellente prévention contre les types de
bactéries susceptibles de se développer au fil
du temps dans les baignoires et les douches.
Pour l’entretien journalier, utiliser un chiffon
humide et un détersif liquide doux.
Ne jamais utiliser de nettoyants abrasifs, grattoirs,
brosses métalliques, ni autres objets ou produits
pouvant égratigner ou ternir les surfaces.
En cas de problème en matière d’entretien,
communiquer avec un représentant de MAAX, qui
proposera la meilleure solution selon la circonstance.
MAAX Inc. (ci-après “MAAX”) offre la garantie limitée
expresse suivante sur chacun de ses produits. Cette
garantie s’adresse uniquement au
propriétaire/utilisateur original pour un usage
personneldomestique. Des restrictions additionnelles
s’appliquent aux utilisations commerciales.
MAAX garantit les portes de douches (à
l’exception des modèles 137595/137596) contre
tout défaut de matériel ou de fabrication dans
des conditions normales d’utilisation et
d’entretien pour une période de dix (10) ans à
compter de la date d’achat originale du produit
par le propriétaire/utilisateur, l’entrepreneur ou
le constructeur auprès d’un détaillant autorisé.
MAAX procédera à la réparation ou au
remplacement (avec un produit de même valeur), à
sa discrétion, de tout produit dont le défaut sera
rapporté au détaillant autorisé ou à MAAX durant la
période de garantie. Cette garantie s’applique au
propriétaire/utilisateur original et n’est pas
transférable à un propriétaire subséquent.
Ni le distributeur, ni le concessionnaire autorisé
MAAX ni personne d’autre n’est autorisé à faire
d’affirmations, de représentations ou de garanties
autres que celles stipulées aux présentes; les
affirmations, représentations et garanties
contrevenant à cette interdiction ne sauraient
s’appliquer à MAAX ni à personne d’autre.
MAAX se réserve le droit de modifier cette
garantie en tout temps; il est entendu que de
telles modifications ne changeront pas les
conditions de la garantie applicable au moment
de la vente des produits en cause.
EN VIGUEUR LE 1ER JANVIER 2004
GARANTIE LIMITÉE
ENTRETIEN Una desinfección periódica es un buen medio
para evitar los diferentes tipos de bacterias que
pueden aparecer con el tiempo en las bañeras y
duchas.
Para el mantenimiento diario, utilice un trapo
húmedo y un detergente líquido suave.
No emplee nunca limpiadoresabrasivos,raspadores,
cepillos metálicos ni otros objetos o productos que
pueden rozar o deslustrar las superficies.
En caso de problema de mantenimiento, comunique
con un representante de MAAX, que le propondrá la
mejor solución, según las circunstancias.
MAAX Inc. (a continuación “MAAX”) ofrece la
siguiente garantía limitada expresa para cada
uno de sus productos. Esta garantía va dirigida
únicamente al propietario o al usuario original
para un uso personal doméstico. En caso de
uso comercial, se aplican otras restricciones.
MAAX garantiza las puertas de las duchas (con
excepción de los modelos 137595 / 137596) contra
cualquier defecto de material o de fabricación en
condiciones normales de utilización y mantenimiento
durante un periodo de diez (10) años a partir de la
fecha de compra original del producto por parte del
propietario o usuario, el contratista o el constructor en
un comercio minorista autorizado.
MAAX reparará o sustituirá (con un producto del
mismo valor), a su entera discreción, cualquier
producto cuyo defecto se notifique al minorista
autorizado o a MAAX durante el periodo de
garantía. Esta garantía se aplica al propietario o
usuario original y no puede transferirse a un
propietario posterior.
Ni el distribuidor, ni el concesionario autorizado de
MAAX ni ninguna otra persona están autorizados a
efectuar afirmaciones o declaraciones ni a dar
garantías distintas a las que se estipulan en este
documento; de hacerse estas afirmaciones o
declaraciones o de darse tales garantías, no se
aplicarían ni a MAAX ni a ninguna otra persona.
MAAX se reserva el derecho de modificar esta
garantía en cualquier momento; se sobreentiende
que dichas modificaciones no cambiarán las
condiciones de la garantía que se aplique en el
momento de la venta de los productos en cuestión.
EN VIGOR DESDE EL 1 DE ENERO DE 2004
GARANTÍA LIMITADA
MANTENIMIENTO

710003144
Limitations
This warranty shall not apply following
incorrect operating procedures, breakage or
damages caused by fault, carelessness,
abuse, misuse, misapplication, improper
maintenance, alteration or modification of the
unit, as well as chemical or natural corrosion,
accident, fire, flood, act of God or any other
casualty.
The owner/end-user of the product covered by
the present warranty is entirely responsible for
its proper installation and electrical wiring.
MAAX neither installs nor supervises the
installation, nor hires a contractor for this
purpose, and consequently cannot be held
responsible for any default, breakage or
damages caused thereby or resulting thereof,
either directly or indirectly. The owner/end-
user must provide access to the components
of the product as described in the installation
guide, so that MAAX can execute the warranty
specified herein. If such access is not
available, all expenses to provide said access
will be the responsibility of the owner/end-
user.
This warranty does not apply to products or
equipment not installed or operated in
accordance with instructions supplied by MAAX
and all applicable rules, regulations and
legislation pertaining to such installations.
MAAX strongly recommends that its products -
for example, but without limitation, shower doors
and other items - be installed by professionals
with experience in bathroom products.
Installation of shower doors by an inexperienced
person may result in glass breakage and,
consequently, cause personal injury or death.
MAAX is not liable for any costs, damages or
claims resulting from the purchase of products
that do not fit through openings or existing
structures. MAAX is not liable for any costs,
damages or claims resulting from defects that
could have been discovered, repaired or
avoided by inspection and testing prior to
installation.
MAAX is not liable for personal injuries or death
to any person or for any direct, special,
incidental or consequential damage, loss of
time, loss of profits, inconvenience, incidental
expenses, labor or material charges, or any
other costs resulting from the use of the product
or equipment or pertaining to the application of
the present warranty, or resulting from the
removal or replacement of any product or
element or part covered by this warranty.
EXCEPT AS OTHERWISE PROVIDED
ABOVE, MAAX MAKES NO WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING
WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE OR
COMPLIANCE WITH ANY CODE.
In any case, MAAX cannot be liable for any
amount over and above the purchase price paid
for the product by the owner/end-user,
contractor or builder.
Commercial Limitations
In addition to the above conditions and
limitations, the warranty period for products
installed for commercial applications or used
in commercial ventures is of one (1) year
from the initial date of purchase by the
owner/end-user, contractor or builder from an
authorized dealer. MAAX is not responsible
for loss of use or profit under any
circumstances. If the product is used as a
display, the warranty period begins when the
product is placed on display.
Restrictions
La présente garantie ne s’applique pas dans le cas
d’utilisations ou d’opérations non conformes ou
incorrectes, de bris ou de dommages causés par la
faute, la négligence, l’abus, le mauvais emploi, le
mauvais usage, le mauvais entretien, l’altération ou
la modification du produit, de même que par la
corrosion chimique ou naturelle, le feu, l’inondation,
les catastrophes naturelles ou tout autre cas fortuit.
Le propriétaire/utilisateur du produit visé par la
présente garantie est entièrement responsable
de l’installation et du branchement approprié de
l’appareil. MAAX ne procède pas à l’installation,
n’engage pas d’entrepreneur à cet effet ni ne
supervise l’installation et, conséquemment, ne
peut être tenue responsable de tout défaut, bris
ou dommage causé directement ou
indirectement de l’installation du produit ou
résultant de celle-ci. Le propriétaire/utilisateur
doit assurer un accès aux composantes du
produit tel que le décrit le guide d’installation afin
que MAAX puisse exécuter la garantie spécifiée
aux présentes. Si un tel accès n’existe pas, tous
les coûts inhérents à son aménagement seront
la responsabilité du propriétaire/utilisateur.
La présente garantie ne s’applique pas aux
produits qui n’auraient pas été installés ou
utilisés conformément aux instructions fournies
par MAAX ainsi qu’à tout règlement ou loi
applicable à de telles installations.
MAAX recommande fortement que ses produits,
par exemple ses portes de douches, soient
installés par des professionnels spécialisés en
produits de salles de bains. L’installation d’une
porte de douche par une personne
inexpérimentée peut entraîner le bris d’une vitre
et, par conséquent, des blessures ou la mort.
MAAX n’est pas responsable des coûts, dommages
ou réclamations résultant de l’achat de produits qui
ne conviendraient pas aux ouvertures ou aux
structures existantes. MAAX n’est pas responsable
des coûts, dommages ou réclamations résultant de
vices qui auraient pu être découverts, réparés ou
évités dans le cadre d’une inspection ou d’une
vérification antérieure à l’installation.
MAAX n’est aucunement responsable des
blessures corporelles, du décès d’une personne,
des dommages directs, particuliers, accessoires ou
indirects, de la perte de temps ou de profit, des
inconvénients, des frais accessoires, des coûts de
main-d’œuvre ou de matériel ou de tout autre coût
résultant de l’utilisation du produit ou de
l’équipement ou relatif à l’application de la présente
garantie ou résultant du retrait ou du remplacement
de tout produit, élément ou pièce faisant l’objet de
la présente garantie.
À MOINS D’INDICATION CONTRAIRE AUX
PRÉSENTES, MAAX N’OFFRE AUCUNE
GARANTIE EXPRESSE OU IMPLICITE, NI
AUCUNE GARANTIE DE QUALITÉ MARCHANDE
OU D’ADAPTABILITÉ À UN USAGE PARTICULIER
OU DE CONFORMITÉ À UN CODE.
Dans tous les cas, MAAX ne peut être tenue
responsable de tout montant excédant le prix d’achat
du produit déboursé par le propriétaire/utilisateur,
l’entrepreneur ou le constructeur.
Restrictions commerciales
En plus des conditions et restrictions
mentionnées ci-dessus, la période de garantie
relative à tout produit installé dans le cadre
d’une application commerciale ou utilisé dans le
cadre d’une entreprise commerciale est de un
(1) an à compter de la date d’achat originale par
le propriétaire/utilisateur, l’entrepreneur ou le
constructeur auprès d’un détaillant autorisé.
MAAX n’est pas responsable de la perte
d’usage ou de profit dans aucune circonstance.
Si le produit est utilisé dans le cadre d’un
étalage, la période de garantie commence au
moment où le produit est mis en montre.
Restricciones
Esta garantía no se aplica en caso de utilización o
de funcionamiento no conformes o incorrectos, de
rotura o de daños causados por error, descuido,
abuso, mala utilización, mala aplicación,
mantenimiento inadecuado, alteración o
modificación del producto, así como en caso de
corrosión química o natural, fuego, inundación,
catástrofe natural o cualquier otro caso fortuito.
El propietario o usuario del producto cubierto por
esta garantía se hace totalmente responsable de la
correcta instalación y conexión eléctrica del
aparato. MAAX no efectúa la instalación, ni
contrata a nadie para ello ni la supervisa y,
consecuentemente, no se le podrá considerar
responsable de ningún defecto, rotura o daño
causado directa o indirectamente por la instalación
del producto o derivado de ella. El propietario o
usuario debe garantizar el acceso a los
componentes del producto, como se describe en el
manual de instalación, con el fin de que MAAX
pueda cumplir con la garantía que se indica en este
documento. Si no se facilitase dicho acceso, todos
los gastos para acondicionar un acceso correrán
por cuenta del propietario o usuario.
Esta garantía no se aplica a los productos que
no se hayan instalado o utilizado con arreglo a
las instrucciones dadas por MAAX y a cualquier
reglamento o ley aplicable en tales
instalaciones.
MAAX aconseja encarecidamente que sus
productos -por ejemplo, sus puertas de ducha-
sean instalados por profesionales
especializados en productos para cuartos de
baño. Si una persona sin experiencia instalara
una puerta de ducha, podría romperse un cristal
y causar heridas o la muerte.
MAAX no se hace responsable de los costos,
daños o reclamaciones debidos a la compra de
productos que no convengan a las aberturas o a
las estructuras existentes. MAAX tampoco se hace
responsable de los costos, daños o reclamaciones
debidos a defectos que se podían haber
descubierto, reparado o evitado con una
inspección o verificación anterior a la instalación.
MAAX no se hace responsable de las heridas
corporales, del fallecimiento de una persona, de los
daños directos, cuantificables, accesorios o
consecuentes, de las pérdidas de tiempo, de las
pérdidas de beneficios, de los perjuicios secundarios,
de los gastos accesorios, de los costos de mano de
obra o de material ni de otros costos generados por
la utilización del producto o del equipo o relacionados
con la aplicación de esta garantía o derivados de la
retiradao sustitución de cualquier producto, elemento
o pieza que estén cubiertos por esta garantía.
A MENOS QUE EN ESTE DOCUMENTO SE
INDIQUE LO CONTRARIO, MAAX NO OFRECE
NINGUNAGARANTÍA EXPRESAO IMPLÍCITA, NI
NINGUNA GARANTÍA DE COMERCIABILIDAD O
DEADAPTABILIDAD PARAUN USO CONCRETO
NI PARA CONFORMIDAD CON UN CÓDIGO.
En ningún caso se considerará responsable a
MAAX por ninguna cantidad que supere el precio
de compra del producto que hubiese abonado el
propietario o usuario, el contratista o el constructor.
Restricciones comerciales
Además de las condiciones y restricciones
mencionadas anteriormente, el período de garantía
de cualquier producto instalado con motivo de una
aplicación comercial o utilizado en una empresa
comercial será de un (1) año a partir de la fecha de
compra original por parte del propietario o usuario,
del contratista o del constructor en un comercio
minorista autorizado. MAAX no se hace
responsable de la pérdida de uso o de beneficios
bajo ninguna circunstancia. En caso de que el
producto se exponga, el período cubierto por la
garantía comienza en el momento en el que el
producto empiece a exponerse.

This warranty gives the owner/end-user specific
legal rights. The owner/end-user may also have
other rights which vary from one state and/or
province to another.
Warranty service
In order to obtain service provided under this
warranty during regular business hours, contact
the dealer or distributor who sold the unit, or
MAAX directly.
MAAX will provide the warranty service
described above when the following conditions
have been met: the failure is of the nature or
type covered by the warranty; the user has
informed an authorized MAAX Agent or
Warranty Service Department representative of
the nature of the problem during the warranty
period; conclusive evidence (e.g., proof of
purchase or installation) is provided to the
foregoing by the user proving that the failure
occurred or was discovered within the warranty
period; an authorized independent service
person or company representative has been
permitted to inspect the product during regular
business hours within a reasonable time after
the problem was reported by the user.
MAAX’s warranty obligation shall be discharged
upon tender of replacement or repair. The
customer’s refusal to accept the tender
terminates MAAX’s warranty obligation.
MAAX products are certified by one or more of
the following certification agencies: CSA, UL,
IAPMO, ULI, INTERTEK (ETL), WARNOCK
HERSEY, US TESTING, NAHB.
MAAX is a registered trademark of MAAX Inc.
Laprésente garantie accorde des droits spécifiques
au propriétaire/utilisateur, et le propriétaire/
utilisateur peut jouir d’autres droits pouvant varier
d’un État ou d’une province à l’autre.
Garantie de service
Pour se prévaloir du service offert en vertu de la
présente garantie pendant les heures normales
d’ouverture, communiquer avec le détaillant ou
le distributeur qui a vendu le produit, ou encore
avec MAAX directement.
MAAX honorera la garantie de service décrite ci-
dessus aux conditions suivantes : la défaillance est
d’une nature ou d’un type couvert par la garantie;
l’utilisateur a informé un agent autorisé de MAAX
ou un représentant du service de la garantie de la
nature du problème durant la période de la
garantie; une preuve concluante (p. ex., une preuve
d’achat ou d’installation) de ce qui précède est
fournie par l’utilisateur, démontrant que la
défaillance est survenue ou a été découverte
pendant la période de garantie; une personne
autorisée d’un service indépendant ou un
représentant de la compagnie a eu la permission
d’inspecter le produit pendant les heures normales
d’ouverture, dans un délai raisonnable après le
signalement du problème par l’utilisateur.
L’obligation de MAAX en vertu de la garantie
cesse au moment où MAAX fournit le
remplacement ou la réparation. Le refus du
client d’accepter cette mesure met un terme à
l’obligation de MAAX en vertu de la garantie.
Les produits MAAX sont certifiés par un ou
plusieurs des organismes de certification suivants :
CSA, UL, IAPMO, ULI, INTERTEK (ETL),
WARNOCK HERSEY, US TESTING, NAHB.
MAAX est une marque de commerce déposée de MAAX Inc.
Esta garantía da derechos específicos al
propietario o usuario, el cual podrá tener otros
derechos que pueden variar de un estado o
provincia a otra.
Garantía de servicio
Para lograr el servicio que se ofrece con arreglo
a esta garantía durante el horario comercial
normal, comunique con el concesionario o el
distribuidor que haya vendido el producto, o
directamente con MAAX.
MAAX ofrecerá el servicio de la garantía que se
describió anteriormente cuando se cumplan las
condiciones siguientes: la falla es de una naturaleza o
de un tipo cubierto por la garantía; el usuario ha
informado a un agente autorizado de MAAX o a un
representantedelserviciode garantía delanaturaleza
del problema durante el periodo de garantía; el
usuario facilita una prueba concluyente (por ejemplo,
el comprobante de compra o de instalación) de lo
anterior, de manera que demuestre que el fallo se
produjoosedescubriódurante el periodo de garantía;
una persona autorizada de un servicio independiente
oun representantede la compañía ha sido autorizado
a inspeccionar el producto durante el horario
comercial normal, en un plazo razonable una vez que
el usuario haya notificado el problema.
La obligación de MAAX respecto a la garantía
termina en el momento en el que sustituye o
repara el producto. La negativa del cliente a
aceptar esta medida pondrá término a la
obligación de MAAX respecto a la garantía.
Los productos de MAAX están certificados por uno
o más de los organismos de certificación
siguientes: CSA, UL, IAPMO, ULI, INTERTEK
(ETL),WARNOCK HERSEY, USTESTING, NAHB.
MAAX es una marqua registrada de MAAX Inc.
WESTERN CANADA
4225 Spallumcheen Drive
Armstrong, BC, Canada V0E 1B6
After sales service
Tel: [phone]
Fax: [phone]
WESTERN U.S.
2150 Division Street
Bellingham, WA 98226 USA
After sales service
Tel: [phone]
Fax: [phone]
MIDWEST
9224-73rd Avenue North
Minneapolis, MN 55428 USA
After sales service
tel: [phone]
fax: [phone]
NORTHEAST
410 Bloomfield Drive
West Berlin, NJ 08091 USA
After sales service
Tel: [phone]
Fax: [phone]
SOUTHEAST
P.O. Box 1608
1625 James P. Rodgers Road
Valdosta, GA 31603 USA
After sales service
tel: [phone]
fax: [phone]
HEAD OFFICE / SIÈGE SOCIAL
MAAX Inc.
640 Cameron, Sainte-Marie
Quebec G6E 1B2 Canada
After Sales Service / Service Après-Vente / Servicio Posventa
Tel.: 1 877 GET MAAX (1 877 438-6229)
Fax: [phone]
www.maax.com
© 2004 MAAX Inc. PRINTED IN CANADA / IMPRIMÉ AU CANADA / IMPRESO EN CANADA 0704 10003144
The content of this package have been verified by:
Le contenu de cet emballage a été vérifié par :
El contenido de este paquete ha sido revisado por:
Inspector / Inspecteur / Inspector:
____________________________________________________
No:
____________________________________________________
KEEP THESE INFORMATIONS :
CONSERVEZ CES INFORMATIONS :
CONSERVE ESTAS INFORMATIONNES :
Purchase date / Date d’achat / Date d’achat :
____________________________________________________
Serial number / Numéro de série / Número de serie:
____________________________________________________
