Magick Woods Elements MANCHESTER 30110 User manual

PACKAGE CONTENTS Vanity top, hardware, faucet and drain not included.
Base (x1)
Base (x1)
MANCHESTER VANITY BASE
INSTALLATION INSTRUCTIONS
Models: 30110, 30111, 30112, 30113
30118, 30119, 30120, 30121
30122, 30123, 30124, 30125
30126, 30127, 30128, 30129
30160, 30161
Questions? Call our customer service department at
1-855-995-5578, 8:30 a.m. - 5 p.m., EST, Monday - Friday
or e-mail: [email protected].
Models: 30110 / 30119
30110: 24”W x 34-1/2”H x 21-3/4”D
30119: 24”W x 34-1/2”H x 18-3/4”D
Models: 30112 / 30124
30112: 36”W x 34-1/2”H x 21-3/4”D
30124: 36”W x 34-1/2”H x 18-3/4”D
Models: 30120 / 30118
30120: 24”W x 34-1/2”H x 21-3/4”D
30118: 24”W x 34-1/2”H x 18-3/4”D
Models: 30126 / 30125
30126: 36”W x 34-1/2”H x 21-3/4”D
30125: 36”W x 34-1/2”H x 18-3/4”D
Models: 30111 / 30122
30111: 30”W x 34-1/2”H x 21-3/4”D
30122: 30”W x 34-1/2”H x 18-3/4”D
Models: 30113 / 30127
30113: 48”W x 34-1/2”H x 21-3/4”D
30127: 48”W x 34-1/2”H x 18-3/4”D
Models: 30123 / 30121
30123: 30”W x 34-1/2”H x 21-3/4”D
30121: 30”W x 34-1/2”H x 18-3/4”D
Models: 30128 / 30129
30128: 60”W x 34-1/2”H x 21-3/4”D
30129: 60”W x 34-1/2”H x 18-3/4”D
Base (x1) Base (x1)
Base
(x1)
Base (x1) Base (x1) Base (x1)
Center
leg
(x1)
Leveler
(x1)
Bolt (x2)
Allen key (x1)
Bolt (x4)
Leg (x4)
Allen key (x1)
Bolt (x4)
Leg (x4)
Allen key (x1)
Bolt (x4)
Leg (x4)
Allen key (x1)
Bolt (x4)
Leg (x4)
Allen key (x1)
Bolt (x4)
Leg (x4)
Allen key (x1)
Bolt (x4)
Leg (x4)
Allen key (x1)
Bolt (x4)
Leg (x4)
Allen key (x1)
Bolt (x4)
Leg (x4)
Allen key (x1)
Bolt (x4)
Leg (x4)
Models: 30160 / 30161
30160: 60”W x 34-1/2”H x 21-3/4”D
30161: 60”W x 34-1/2”H x 18-3/4”D
Base (x1)
Center leg
(x1)
Leveler
(x1)
Bolt (x2)
Tools required for assembly (not included):
• tape measure
• electric drill with #2 drill bit (A)
• level
• (x 2) #8 x 2” screws (B)
• (x 2) wall anchors - if the vanity will not be screwed to wall
studs (C)
Estimated installation time: 2-1/2 hours (including removal
of old vanity if applicable)
PREPARATION

1: Removing old vanity (if applicable): 1) Turn off the water supply and take the drain out. 2) Disconnect the supply lines from the
faucet. 3) Remove the old vanity top and vanity. NOTE: If the new vanity is not installed immediately, temporarily stuff a rag into the
drain pipe.
2: Using a level, locate any uneven oor and/or wall areas where your vanity will be installed. Unevenness can cause your vanity to
become misaligned resulting in twisting of the cabinet. Repair any uneven areas by reducing high spots or shimming low spots.
3: 1) Provide sufcient protection on the oor to protect the vanity from damage. Tilt the vanity backwards and attach each leg (x4) into
the pre-drilled holes of the vanity base bottom, and pressing the leg into place. To secure, insert (x4) bolts and tighten with the Allen
key. Figure 1.
For model 30128,30129,30160 and 30161 only: Attach the centre leg by aligning its pre-drilled holes with the pre-drilled holes in the
vanity base bottom and secure by inserting and tightening (x2) Bolt. Insert the leg leveler by inserting and rotating its threaded leveler
into the hole in the bottom of the center leg. Figure 2.
4: 1) Place the vanity in the desired position taking into account the location of your plumbing. 2) Ensure the vanity is level front to back
and at both sides.
5: Secure the vanity to the wall by inserting (x2) #8 x 2” screws (B - not included) through the back rail of the vanity. Figure 3. NOTE: It
is recommended that the vanity be installed to at least one wall stud. If you are unable to locate wall studs, it is recommended that you
use wall anchors (C - not included) to secure the vanity.
6: Install the hardware, vanity top, faucet and drain (each not included) as per the instruction sheets provided with those items and
ensure that there is no leakage.

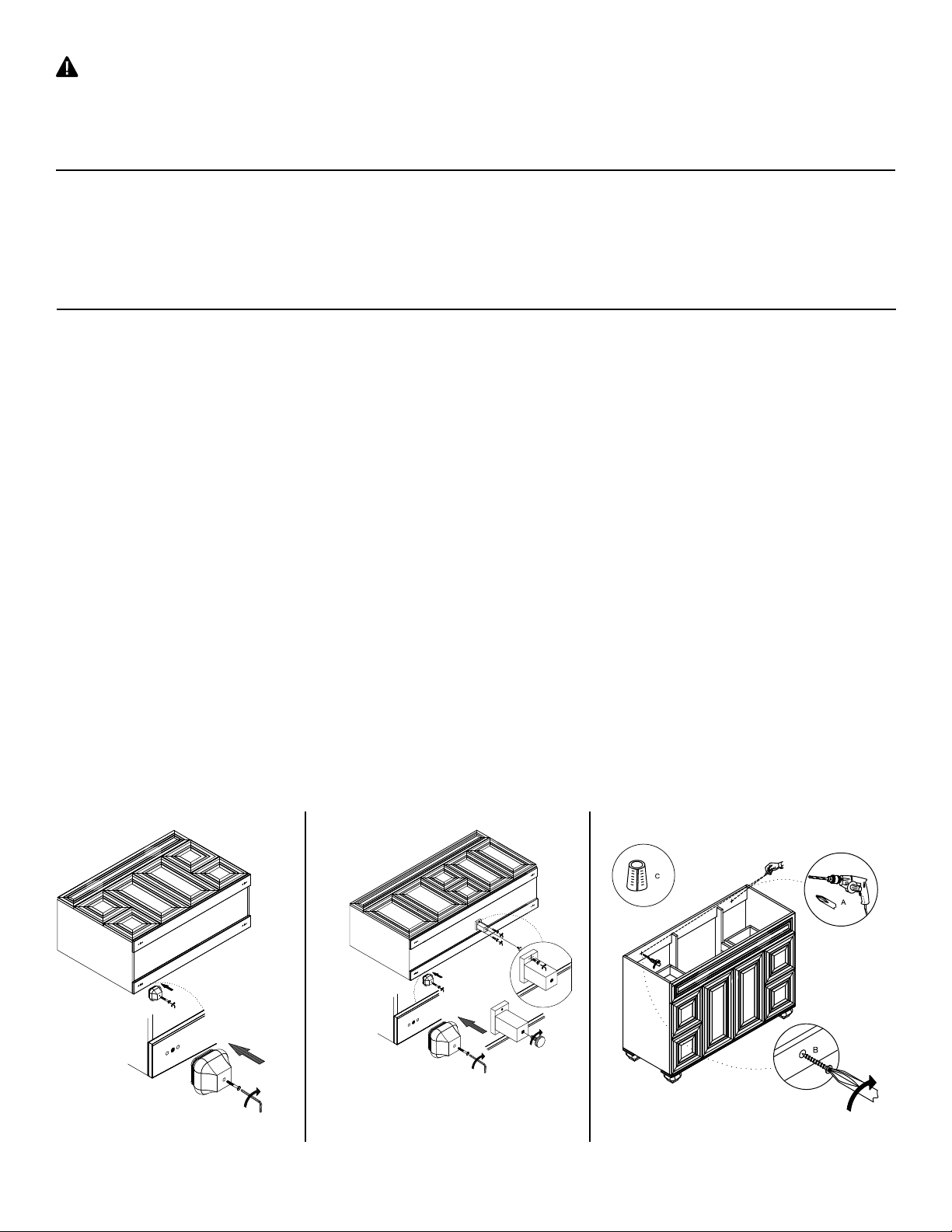

INSTALLATION
Model 30113 and 30128 shown in illustrations
Figure 1
Model 30113 shown
Figure 2
Model 30128 shown
Figure 3
Model 30113 shown
WARNINGS & CAUTIONS
WARNING:
Two people are required for safe installation. Take extra precautionary
measures to ensure a secure grip on the vanity base when lifting.
CAUTION:
The bathroom oor and wall must be nished prior to
installation of the vanity base.
CARE & MAINTENANCE
• To maintain the beauty of the furniture nish, avoid placing the vanity in direct sunlight.
• Avoid exposing the vanity to extreme temperatures by installing away from heat and air vents.
• Dust frequently with a clean, soft and dry cloth.
• Wipe away any water or liquid spills on the vanity base immediately with a clean, soft and dry cloth.

TROUBLESHOOTING
Problem:
1) Vanity doors or drawers rub against
another surface.
2) There is an uneven gap between
the doors or drawers and cabinet.
Possible Cause:
Floor or vanity is not level.
Corrective Action:
1) Use a shim to ensure the vanity is
level.
2) Adjust the door hinges or drawer
slides. Figures 4 and 5.

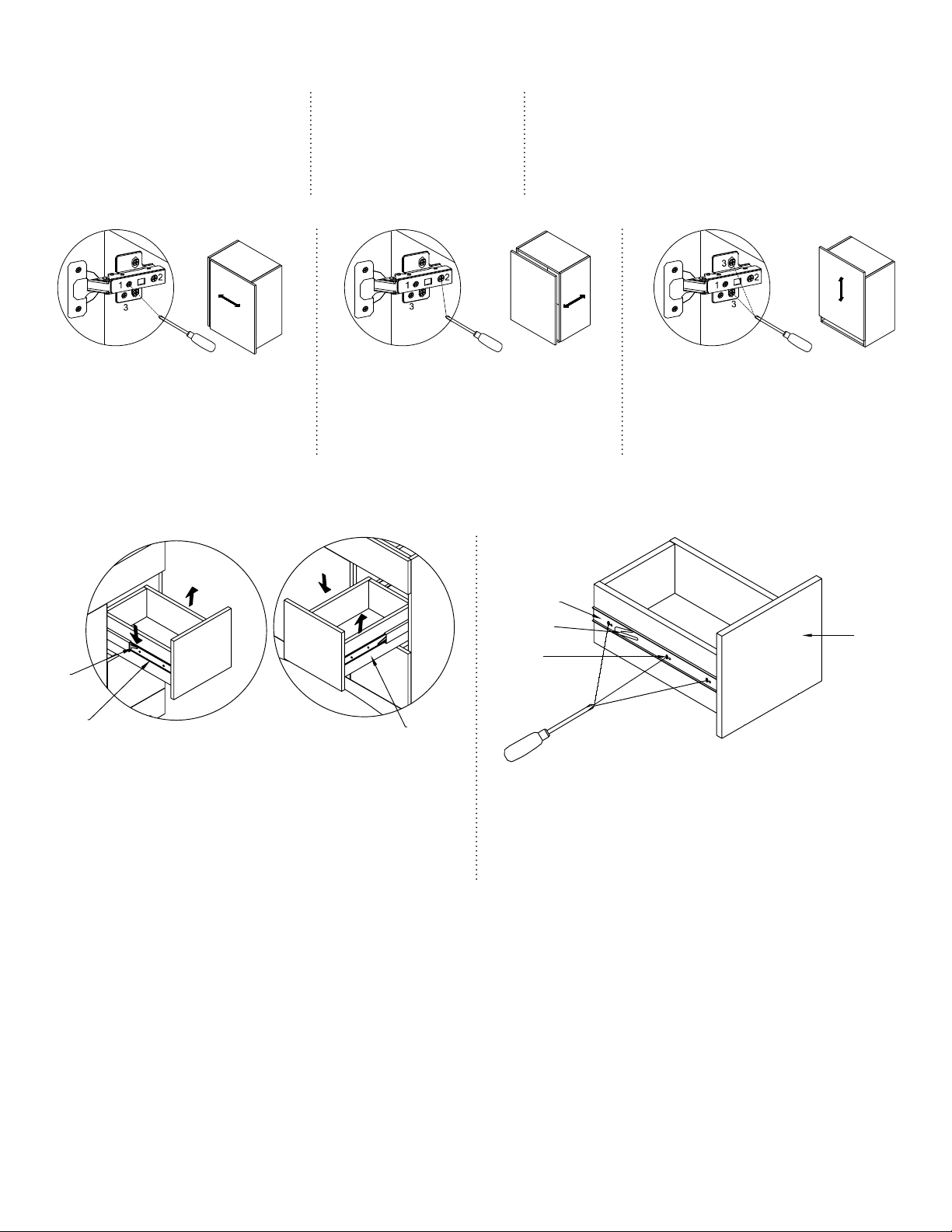

Side adjustment:
Using a Phillips screwdriver, rotate screw (1)
clockwise to move the door left and
counter-clockwise to move the door right.
Moves the door up to 2 mm.
Depth adjustment:
Using a Phillips screwdriver, rotate screw (2)
clockwise to move the door forward and counter-
clockwise to move the door backwards.
Moves the door up to 2 mm.
Height adjustment:
Using a Phillips screwdriver, loosen both
screws (3) and adjust the mounting plate po-
sition as required to shift the door up or down
+2mm / -2mm. , then tighten the screws to
secure.
Figure 4 - Adjusting Hinges
Step 1: Release the lever on each drawer slide (push the lever on the left
drawer slide downward and the lever on the right drawer slide upward) to
release the drawer from the cabinet. NOTE: to remove the drawer, hold the
lever in place and firmly pull the drawer out.
Drawer slide
Drawer
front
Drawer slide
Drawer slide
Screws
Lever
Step 2: Using a Phillips screwdriver, loosen both screws that fasten the
drawer slide to the drawer. Shift the drawer slide as needed (up or
down / in or out). Re-tighten the screws and repeat for the opposite side
as necessary. To place the drawer back into the cabinet, align the drawer
slides with the cabinet slides and push firmly until the drawer is secured
into place.
Lever
Figure 5 - Adjusting Drawer Slides
Magick Woods Exports Pvt. Ltd. Customer Service:
Phone: [phone] • Fax: [phone] • Email: [email protected]

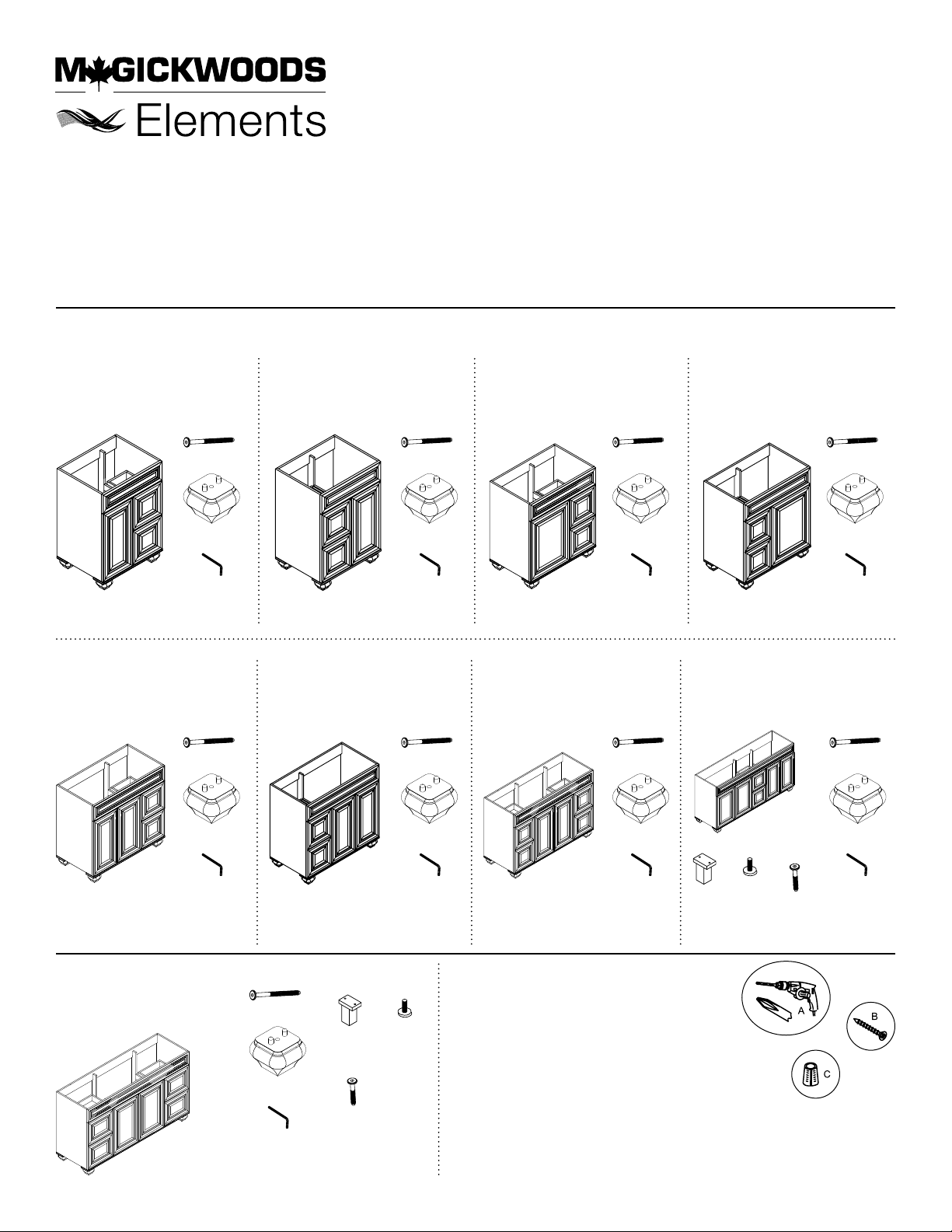

CONTENIDO DEL PAQUETE Cubierta, aditamentos, grifo y desagüe no se incluyen.
BASE DEL TOCADOR MANCHESTER
INSTRUCCIONES PARA LA INSTALACIÓN
Modelos: 30110, 30111, 30112, 30113
30118, 30119, 30120, 30121
30122, 30123, 30124, 30125
30126, 30127, 30128, 30129
30160, 30161
¿Preguntas? Llame a nuestro Departamento de Servicio al Cliente al
1-855-995-5578, de lunes a viernes de 8:30 a.m. a 5 p.m, hora estándar del Este
o escríbanos a [email protected].
Modelos: 30110 / 30119
30110: 60.96 cm an. x 87.63 cm alt. x 55.24 cm prof.
30119: 60.96 cm an. x 87.63 cm alt. x 47.62 cm prof.
Modelos: 30120 / 30118
30120: 60.96 cm an. x 87.63 cm alt. x 55.24 cm prof.
30118: 60.96 cm an. x 87.63 cm alt. x 47.62 cm prof.
Modelos: 30111 / 30122
30111: 76.2 cm an. x 87.63 cm alt. x 55.24 cm prof.
30122: 76.2 cm an. x 87.63 cm alt. x 47.62 cm prof.
Modelos: 30123 / 30121
30123: 76.2 cm an. x 87.63 cm alt. x 55.24 cm prof.
30121: 76.2 cm an. x 87.63 cm alt. x 47.62 cm prof.
Modelos: 30112 / 30124
30112: 91.44 cm an. x 87.63 cm alt. x 55.24 cm prof.
30124: 91.44 cm an. x 87.63 cm alt. x 47.62 cm prof.
Modelos: 30126 / 30125
30126: 91.44 cm an. x 87.63 cm alt. x 55.24 cm prof.
30125: 91.44 cm an. x 87.63 cm alt. x 47.62 cm prof.
Modelos: 30113 / 30127
30113: 1.21 m an. x 87.63 cm alt. x 55.24 cm prof.
30127: 1.21 m an. x 87.63 cm alt. x 47.62 cm prof.
llave allen (x 1)
llave allen (x 1)
llave allen (x 1)llave allen (x 1)llave allen (x 1)
llave allen (x 1)
llave allen (x 1)
llave allen (x 1)
Tuerca (x 4)
Tuerca (x 4)
Tuerca (x 4)Tuerca (x 4)Tuerca (x 4)
Tuerca (x 4)
Tuerca (x 4)
Tuerca (x 4)
Pata (x 4)
Pata (x 4)
Pata (x 4)Pata (x 4)Pata (x 4)
Pata (x 4)Pata (x 4)
Pata (x 4)
llave allen (x 1)
Tuerca (x 4)
Pata (x 4)
Modelos: 30160 / 30161
30160: 1.52 m an. x 87.63 cm alt. x 55.24 cm prof.
30161: 1.52 m an. x 87.63 cm alt. x 47.62 cm prof.
Base (x 1)
Pata
central
(x 1)
Nivelador
(x 1)
Modelos: 30128 / 30129
30128: 1.52 m an. x 87.63 cm alt. x 55.24 cm prof.
30129: 1.52 m an. x 87.63 cm alt. x 47.62 cm prof.
Base
(x 1)
Base (x 1)
Base (x 1)
Base (x 1)Base (x 1)Base (x 1)
Base (x 1)
Base (x 1) Pata
central
(x 1)
Nivelador
(x 1)
Tuerca
(x 2)
Tuerca
(x 2)
Herramientas necesarias para la instalación
(no incluidas):
• cinta métrica
• taladro eléctrico con brocas #2 (A)
• nivel
• (x2) tornillos de #8 x 2” (B)
• (x2) anclas de expansión - si el tocador no va a ser atornillado a
ningún montante de la pared (C)
Tiempo estimado de instalación: 2-1/2 horas (incluida, si es necesa-
rio, la desinstalación del tocador viejo)
PREPARACIÓN

1: Desinstalación del tocador viejo (si es necesario): 1) Cierre el suministro de agua y retirar el drenaje. 2) Desconecte primero las
tuberías de suministro del grifo. 3) Desinstale el cubierta para tocador y el tocador viejos. NOTA: Si no va a instalar el tocador nuevo
inmediatamente, taponee temporalmente la boca de la tubería de desagüe con un trapo.
2: Utilice el nivel para detectar si alguna parte del suelo o de la pared en donde instalará el tocador está desnivelada. Una supercie
desnivelada puede causar que el tocador no quede alineado, lo cual podría torcer el gabinete. Repare las áreas defectuosas nivelando
al ras cualquier punto sobresaliente o rellenando los puntos ahuecados.
3: 1) Proporcione suciente protección en el piso para proteger la base de daños. 2) Incline la base hacia atrás y coloque cada pata
(x4) insertar (x4) tuercas en los oricios preperforados de la pata y la base, y presionar la pierna en su lugar. 3) Para jar, apretar cada
tuerca con la llave Allen. Figura 1.
Para el modelo 30128, 30129, 30160 y30161 solamente: 1) Sujete la pata central alineando sus oricios preperforados con los ori-
cios preperforados en el fondo de la base del tocador y asegúrelos insertando y apriete (x2) tuercas. 2) Inserte el nivelador de
piernas insertando y girando su nivelador roscado en el oricio en la parte inferior de la pata central. Figura 2.
4: 1) Ubique el tocador en la ubicación deseada, tomando en cuenta la ubicación de las tuberías. 2) Verique que el tocador esté
nivelado entre la cara delantera y posterior, y compruebe el calce en cada uno de estos lados.
5: Fije el tocador a la pared insertando (x2) tornillos de #8 x 2” (B - no se incluyen) a través del travesaño posterior del tocador. Figura
3. NOTA: Se recomienda instalar el tocador sobre al menos un montante de pared. Si no localiza ningún montante de pared, se
recomienda utilizar anclas de expansión (C - no se incluyen) para jar el tocador a la pared.
6: Instalar las aditamentos, cubierta, tuberías y grifo (no se incluyen) por separado según las hojas de instrucciones proporcionadas
con dichos artículos y asegúrese de que no haya fugas.
INSTALACIÓN
Modelo 30113 y 30128 mostrado en las ilustraciones
Figura 1
Modelo 30113 mostrado
Figura 2
Modelo 30128 mostrado
Figura 3
Modelo 30113 mostrado
ADVERTENCIAS Y PRECAUCIONES
ADVERTENCIA:
Se requieren dos personas para realizar de forma segura la instalación.
Tome medidas adicionales de precaución para asegurarse de que la
base se puedan sujetar de forma segura al levantarlas.
PRECAUCIÓN:
La pared y el piso del baño deben estar terminadas
antes de instalar el tocador.
CUIDADO Y MANTENIMIENTO
• Para mantener la belleza del acabado del tocador, evite ubicarlo bajo la luz solar directa.
• Evite la exposición del tocador a temperaturas extremas e instálelo lejos de fuentes de calor y corrientes de aire.
• Limpie el polvo del mueble con frecuencia usando un paño limpio, suave y seco.
• Limpie inmediatamente todo derrame líquido sobre la base del tocador con un paño limpio, suave y seco.

SOLUCIÓN DE PROBLEMAS
Problema:
1) Las puertas o las gavetas del
tocador rozan con otra supercie.
2) Hay un espacio amplio entre las
puertas o las gavetas y el gabinete.
Causa posible:
El suelo o el tocador no están
niveladas.
Solución:
1) Utilice una cuña para que el
tocador quede nivelado.
2) Ajuste las bisagras de las puertas
o las guías de las gavetas. Figuras
4 y 5.
Ajuste de lateral:
Utilizando un destornillador Phillips, girando
el tornillo (1) en sentido horario de mover la
puerta hacia la izquierda y sentido contrario
para mover la puerta hacia la derecha. Se
desplaza la puerta un total de 2 mm.
Ajuste de profundidad:
Utilizando un destornillador Phillips, girando el
tornillo (2) en sentido horario de mover la puerta
hacia adelante y sentido contrario para mover la
puerta hacia atrás. Se desplaza la puerta un total
de 2 mm.
Ajuste de altura:
Utilizando un destornillador Phillips, girando
el tornillo (3) en sentido horario de mover la
puerta hacia arriba y sentido contrario para
mover la puerta hacia abajo. Se desplaza la
puerta un total de 2 mm.
Figura 4 - Ajuste de las bisagras
Paso 1: Suelte la palanca en cada guía de la gaveta (empuje la palanca en
la guía izquierdo hacia abajo y la palanca en la guía derecho hacia arriba)
para liberar la gaveta del gabinete. NOTA: Para retirar la gaveta, sujete la
palanca en su lugar y tire firmemente la gaveta.
Frontal
de
gaveta
Guía
Tornillos
Palanca
Paso 2: Usando un destornillador Phillips, afloje los tornillos que
sujetan la guía de la gaveta al gaveta. Desplace la guía según sea
necesario (hacia arriba o hacia abajo / dentro o fuera). Vuelva a apretar
los tornillos y repita el lado opuesto según sea necesario. Para colocar
la gaveta de nuevo en el gabinete, alinee las guías de la gaveta con las
guías del gabinete y presiónelo firmemente hasta que la gaveta esté
asegurado en su lugar.
Figura 5 - Ajuste de las guías de la gaveta
Palanca
Guía
Guía
Magick Woods Exports Pvt. Ltd. - Departamento de Servicio al Cliente:
Teléfono: 1-855-995-5578 • Fax: [phone] • Correo electrónico: [email protected]
