Magick Woods Elements W1242L User manual

1
Model #
W1242(L/R), W1542(L/R),
W1842(L/R), W2442(L/R)
Finish: White, Gray

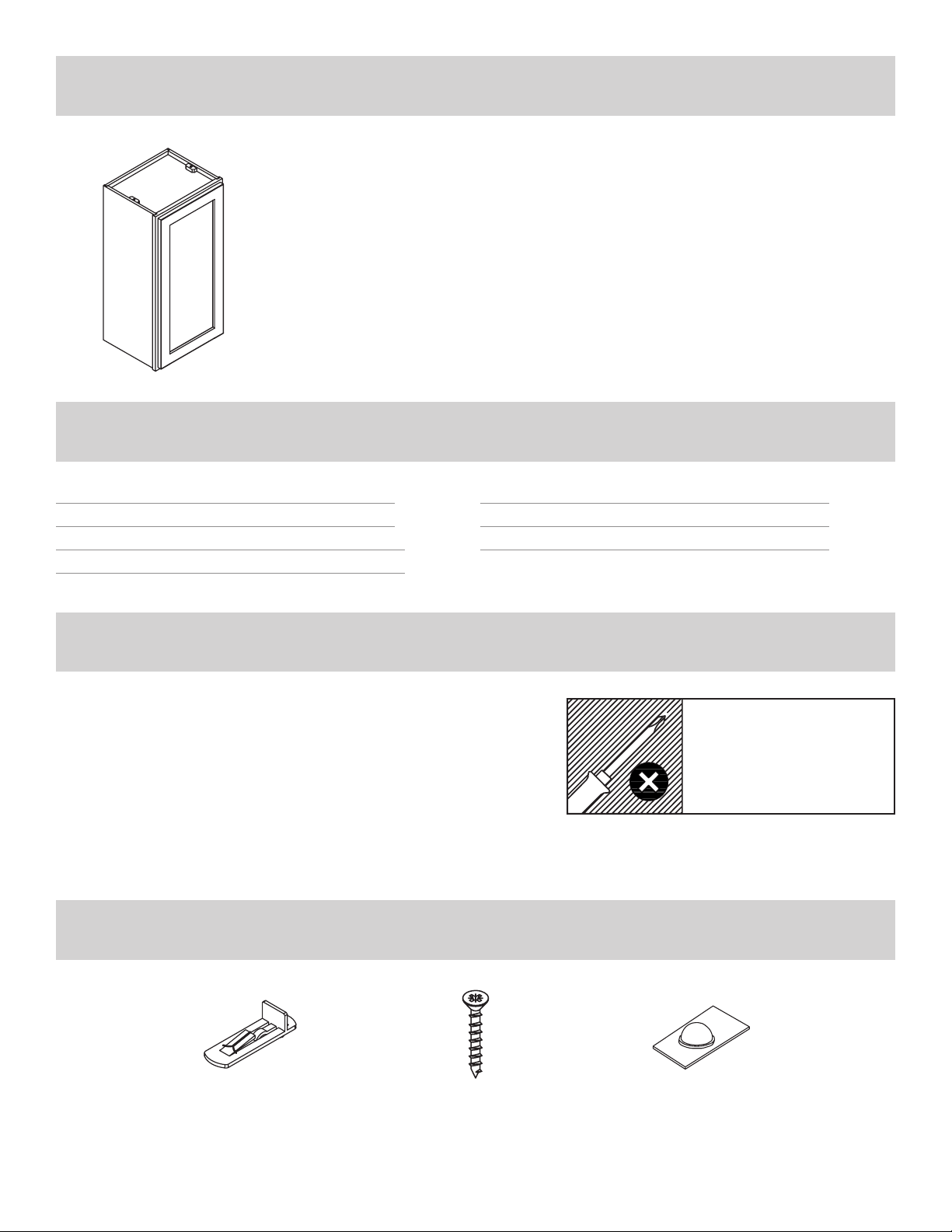

ASSEMBLY INSTRUCTIONS
TOOLS REQUIRED
FOR ASSEMBLY
TABLE OF CONTENTS
Before you Begin Page 1
Hardware Included Page 1
Package Contents Page 2
Assembly Page 2
BEFORE YOU BEGIN
Review the parts in the box with the contents outlined
in our Hardware Included section of this manual. If
any part is missing or damaged, contact our customer
support before performing any assembly.
To ensure no damage to the product occurs, assemble
the cabinet on a soft surface such as carpet, a towel or
the cardboard packaging.
HARDWARE INCLUDED
Door Adjustment Page 6
Care and Cleaning Page 7
Warranty Page 7
5/8" CSK SCREW
x4
5 MM BUMPER
x2
SHELF PIN
x12
Français : page 9
Español: página 17
Thank you for your purchase! Have
questions or need help? Please call
our customer service 8:30 a.m. - 5 p.m.,
CST, Monday - Friday.
1.833.748.4846
[email protected]

2

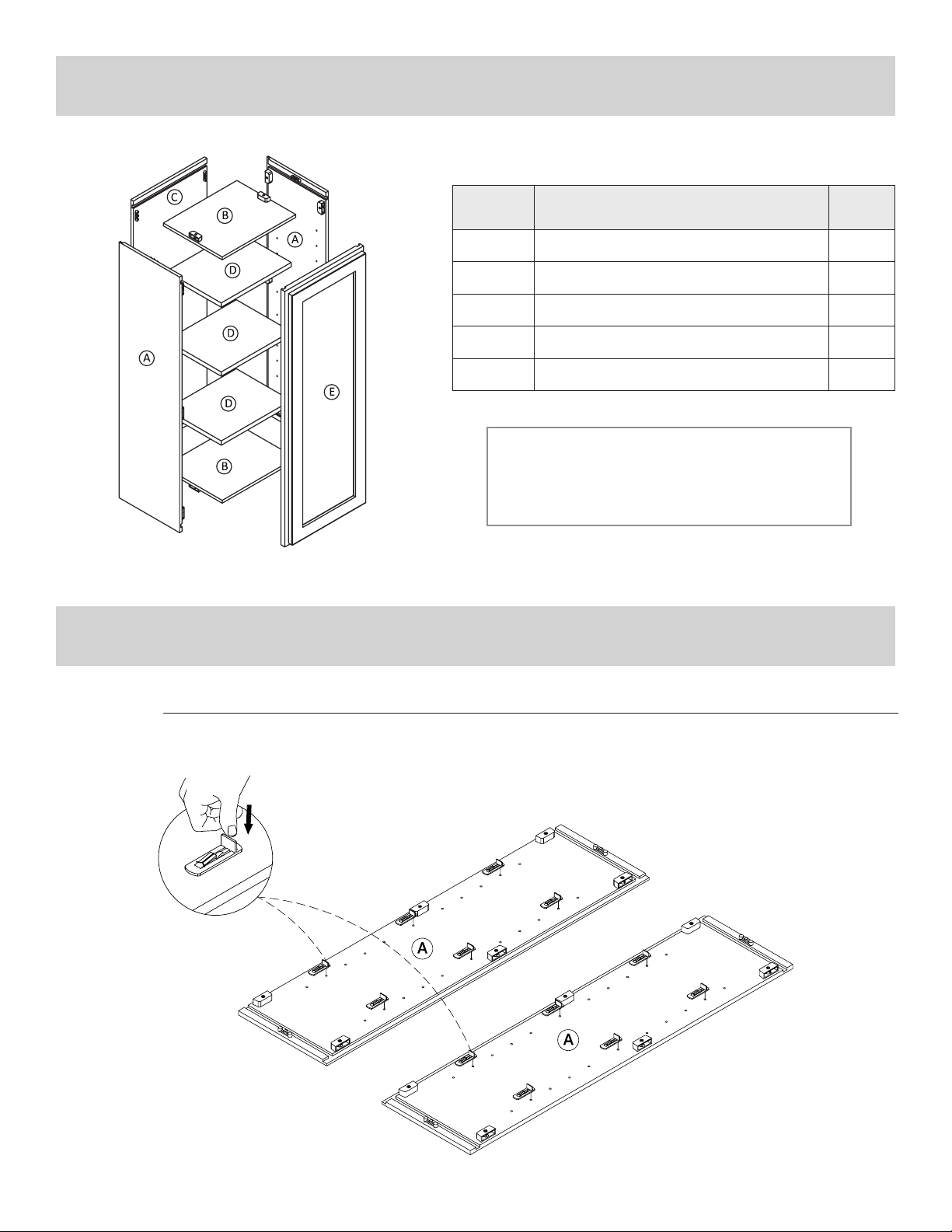

ASSEMBLY
Step 1
Insert the shelf pins in your preferred locations as per the illustration.
PACKAGE CONTENTS
Part # Description Qty.
A LEFT-HAND & RIGHT-HAND GABLE 2
B TOP & BOTTOM 2
C BACK PANEL 1
D SHELF 3
E FRAME & DOOR ASSEMBLY 1
HELPFUL HINT: Use painter's tape to
temporarily label components as shown
in the diagram for easy assembly.
Need assistance? Contact us at 1.833.748.4846.

3

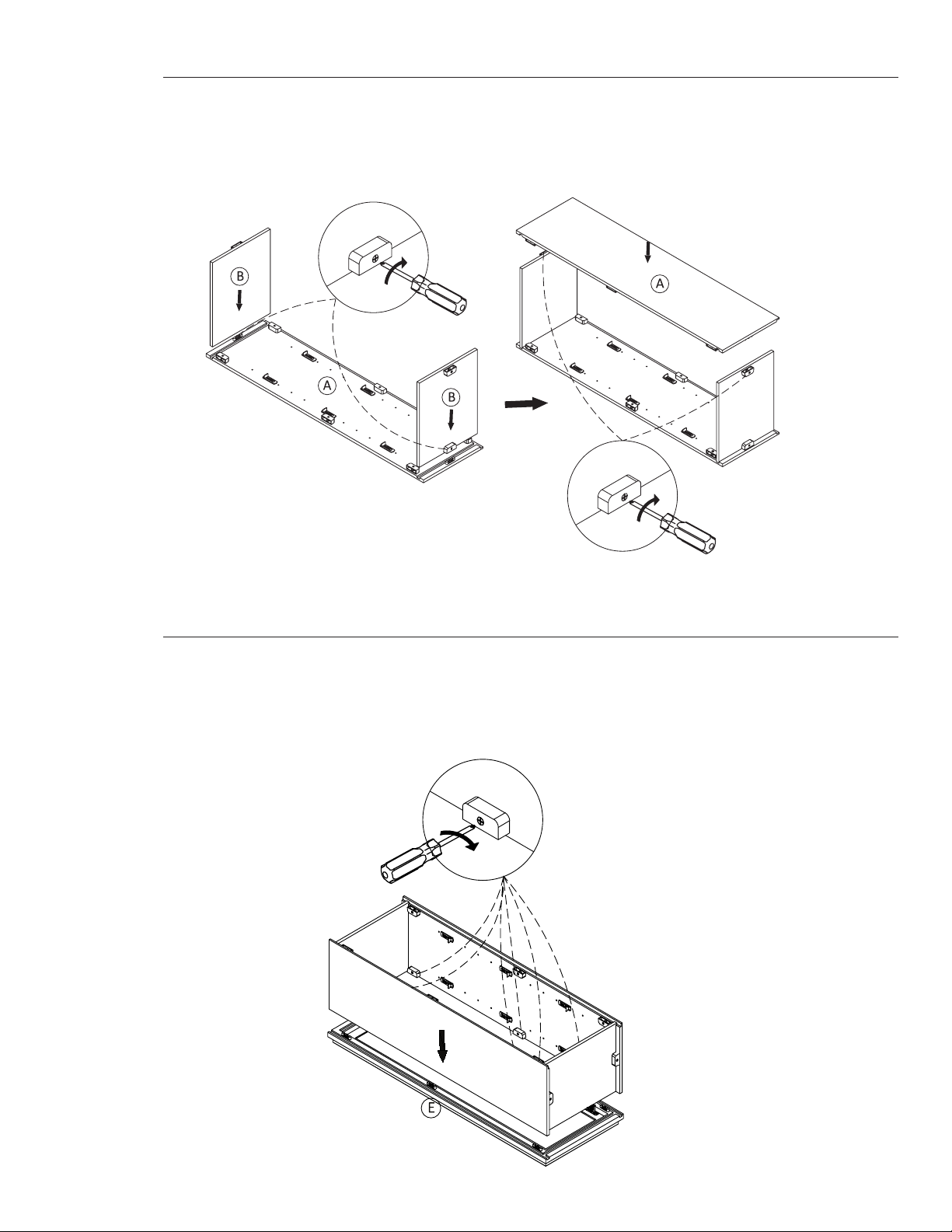

Step 2
Assemble the cabinet parts as per the illustration. Using a Phillips Head screwdriver, rotate the
connector clockwise to fasten into place. Ensure all connectors are locked into place before
moving the cabinet.
Step 3
Add the frame and door assembly to the cabinet box as shown in the illustration. Using a Phillips
Head screwdriver, rotate the connector clockwise to fasten into place. Ensure all connectors are
locked into place before moving the cabinet.
Need assistance? Contact us at 1.833.748.4846.

4
Step 4
Step 5
Using a Phillips Head screwdriver, secure the back panel with 5/8" CSK screws as shown in the
illustration. Be careful not over-tighten as this may damage the product.
Need assistance? Contact us at 1.833.748.4846.
Stand the cabinet upright and open the door. Using a Phillips Head screwdriver, rotate the
connector clockwise to secure the back panel in place as shown in the diagram. Ensure all
connectors are locked into place before mounting the cabinet to the wall.
5/8" CSK
SCREWS
x4

5
Step 6
Step 7
1. Slightly tilt and insert the shelves into the cabinet as shown on the diagram.
2. Press shelves in a downward direction to lock them into place.
Need assistance? Contact us at 1.833.748.4846.
Place the bumpers on the door as shown. If needed, door adjustment instructions are available on
page 6.
ENJOY YOUR
NEW CABINETS
PRESS TO FIX
ANGLE INSERT
SHELF ASSEMBLY
BUMPER
x2

6

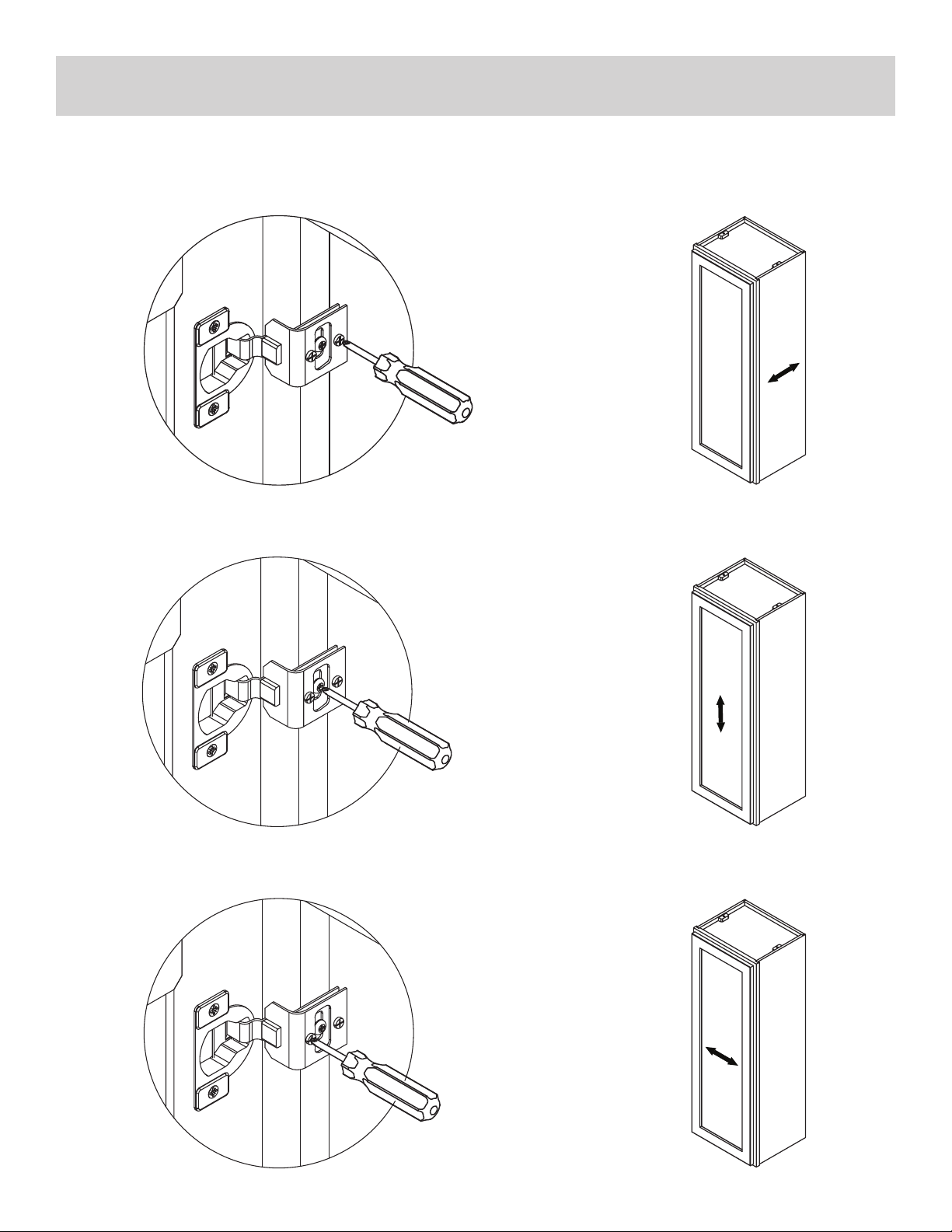

DOOR ADJUSTMENT
If you need to adjust your door front/back, up/down or left/right, please follow the below
instructions.
Need assistance? Contact us at 1.833.748.4846.
Front/Back Adjustment
Up/Down Adjustment
Left/Right Adjustment

7
Need assistance? Contact us at 1.833.748.4846.
CARE AND CLEANING
• For normal cleaning, use a soft damp cloth. Dry the surface after wiping.
• Use a mild soap and water solution, with most of the water squeezed from the cloth.
• For items tougher to clean, you can use most general-purpose household cleaners.
• Do not use abrasive scrubbers or harsh chemical cleaners on the doors or drawers.
• Do not allow liquids to remain on the doors or other surfaces of the cabinets for extended
periods of time.
WARRANTY
All products must be inspected immediately upon receipt for any physical damage, missing boxes or components. Any
visible damage to the goods or missing packages must be noted to the carrier and marked on the bill of lading. These
claims must be submitted within 14 days of receipt.
What This Warranty Covers: The manufacturer warrants its products to be free from substantial defects in materials
and workmanship from the original date of purchase under normal home use. This warranty is offered only to the
original consumer purchaser and may not be transferred. The manufacturer is only responsible for the actual
purchase price.
How Long the Warranty Lasts: Coverage for all wall cabinets, base cabinets, pantry cabinets, door fronts, drawer
fronts, shelves, cover panels, llers, mouldings, hinges, drawer parts (rails and soft-close mechanisms), adjustable feet
and storage accessories are warranted to the original purchaser for as long as they own their home. This warranty is
not transferable.
What the Manufacturer Will Do Under the Warranty: During the warranty period, the manufacturer at its discretion,
will repair or replace any part or product that proves to have substantial defects in materials or workmanship, or the
manufacturer will provide an equivalent replacement product. The manufacturer reserves the right to change
specications in design and materials without notice and with no obligation to replace products that were previously
manufactured.
Implied Warranties: The manufacturer disclaims any implied warranty of merchantability, and there are no warranties
that extend beyond the descriptions on the face hereof.
Aging, Manufacturing, Natural Characteristics and Appearing in Printed Materials: Because of the varying natural
characteristics of wood and the effects of aging, product shown in displays and/or printed materials (such as product
photos printed in brochures, yers, catalogs, etc.) will not be an exact match to the cabinetry you will receive.
Depending on the wood grain characteristics, the age of a sample and the environment of the retail showroom,
samples will show some degree of variation from a new product. In addition, you should not expect all doors, drawer fronts,
cover panels, trim or molding to match exactly in either nish or grain. Variation in wood grain is normal and
unavoidable. In addition, it is not possible to exactly match our colors in printed materials. Therefore, you should view
the actual samples when making your color selection. Depending on the wood grain characteristics, the age of a
sample and the environment of the retail showroom, samples will show some degree of variation from a new product.
In addition, you should not expect all doors, drawer fronts, cover panels, trim or molding to match exactly in either nish
or grain. Variation in wood grain is normal and unavoidable. In addition, it is not possible to exactly match our colors in
printed materials. Therefore, you should view the actual samples when making your color selection.

8
What This Warranty Does Not Cover: This warranty does not cover any problems or damage which result from
improper transportation, improper installation, mishandling, misuse, abuse, neglect, abnormal use, commercial use,
improper maintenance, unauthorized repairs, accidents, or acts of God, such as hurricanes, re, earthquakes or oods.
The warranty and any applicable implied warranties do not cover incidental or consequential damages arising from any
defects in the product such as labor charges for installation or removal of the product or any associated products. The
manufacturer is not responsible for any installation charges. This warranty does not cover defects or damage caused
by normal wear and tear, alterations, environmental conditions, humidity absorption, or mold. In addition, variations in
wood grain, nish color or aging are not considered defects and are not covered by this warranty.
How to Obtain Warranty Service: If you need replacement parts or would like to make a warranty claim, please
contact our Customer Service Representative at 1.833.748.4846. All warranty claims must include the model number of
the product, a copy of the original receipt, and the nature of the problem. In addition, the manufacturer may at its
discretion require inspection of the installation site, photography, or authorize the prepaid return of the claimed
defective part. Merchandise not pre-approved for return will not be accepted and the associated claim not accepted.
If upon inspection you nd your product is damaged or missing parts, it is not necessary to return the unit to the store of
purchase. Please contact the manufacturer.
Need assistance? Contact us at 1.833.748.4846.

9
Modèle Nº
W1242(L/R), W1542(LR),
W1842(L/R), W2442(L/R)
Fini : Blanc, Gris
INSTRUCTIONS POUR L’ASSEMBLAGE
OUTILS
NÉCESSAIRES
POUR
L’ASSEMBLAGE
MATIÈRES
AVANT DE COMMENCER
Comparez les pièces contenues dans la boîte avec le
contenu indiqué à la section " Quincaillerie incluse "
du présent manuel. S’il y a des pièces manquantes ou
endommagées, communiquez avec notre service à la
clientèle avant d’e󰀨ectuer l’assemblage.
Pour éviter d’endommager l’article, assemblez
l’armoire sur une surface douce, comme un tapis, une
serviette ou le carton d’emballage.
QUINCAILLERIE INCLUSE
Réglage des portes Page 14
Entretien et nettoyage Page 15
Garantie Page 15
VIS À TÊTE
FRAISÉE DE 5/8 PO
x4
BUTOIR DE 5 MM
x2
TAQUET À
TABLETTE
x12
Avant de commencer Page 9
Quincaillerie incluse Page 9
Contenu de l’emballage Page 10
Assemblage Page 10
Nous vous remercions de votre achat!
Si vous avez des questions ou avez
besoin d’aide : Veuillez communiquer
avec notre service à la clientèle entre
8 h et 17 h (HNE), du lundi au vendredi.
1 833 748.4846
[email protected]

10

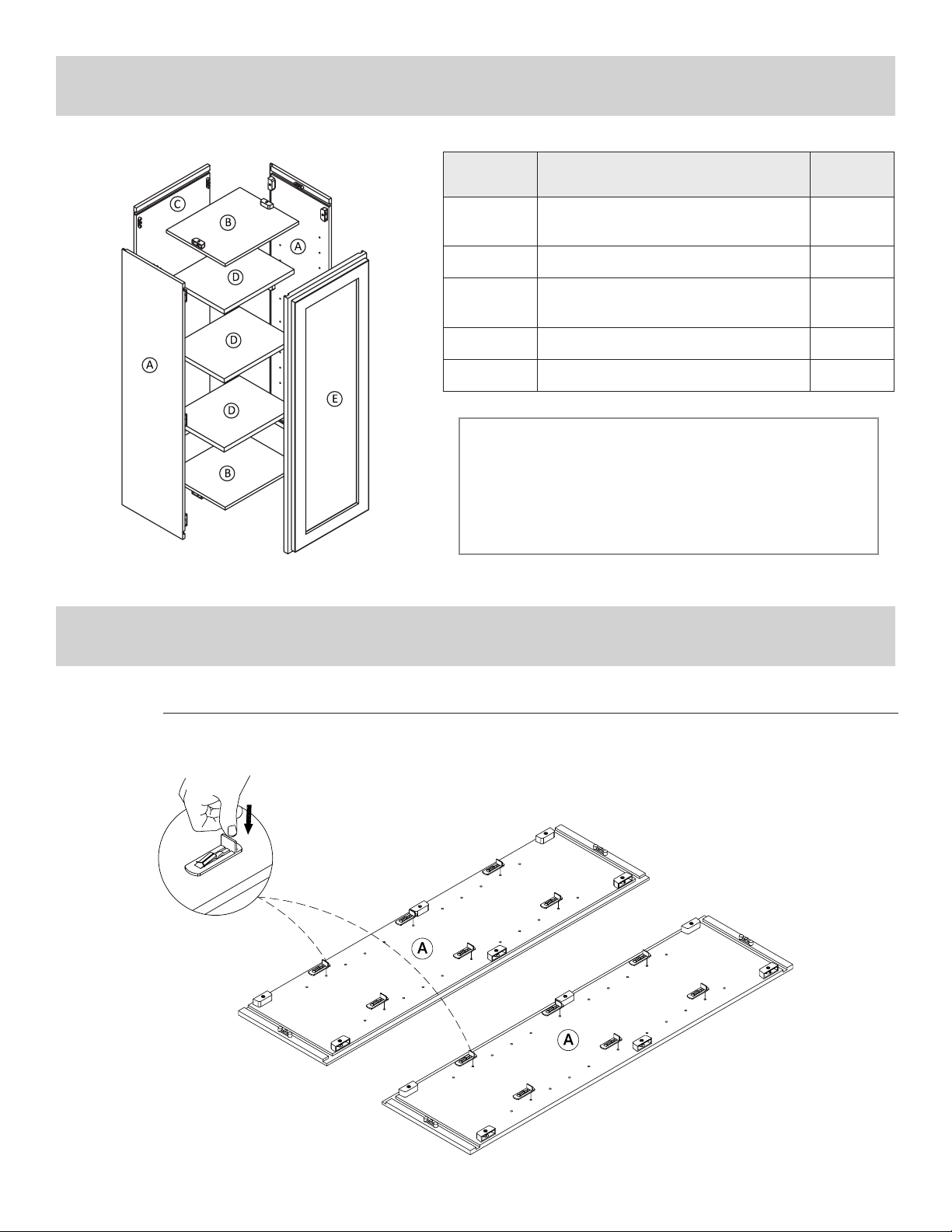

ASSEMBLAGE
Étape 1
Insérez les taquets à tablette aux endroits désirés, tel qu’il est illustré.
CONTENU DE L’EMBALLAGE
Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.
Nº de pièce Description Qté.
APANNEAU GAUCHE ET
PANNEAU DROIT 2
B HAUT ET BAS 2
CPANNEAU ARRIÈRE 1
D TABLETTE 3
E ENSEMBLE CADRE ET PORTE 1
CONSEIL UTILE : utilisez du ruban adhésif
de peintre pour étiqueter temporairement
les composants comme indiqué sur le
diagramme an de faciliter l'assemblage.

11

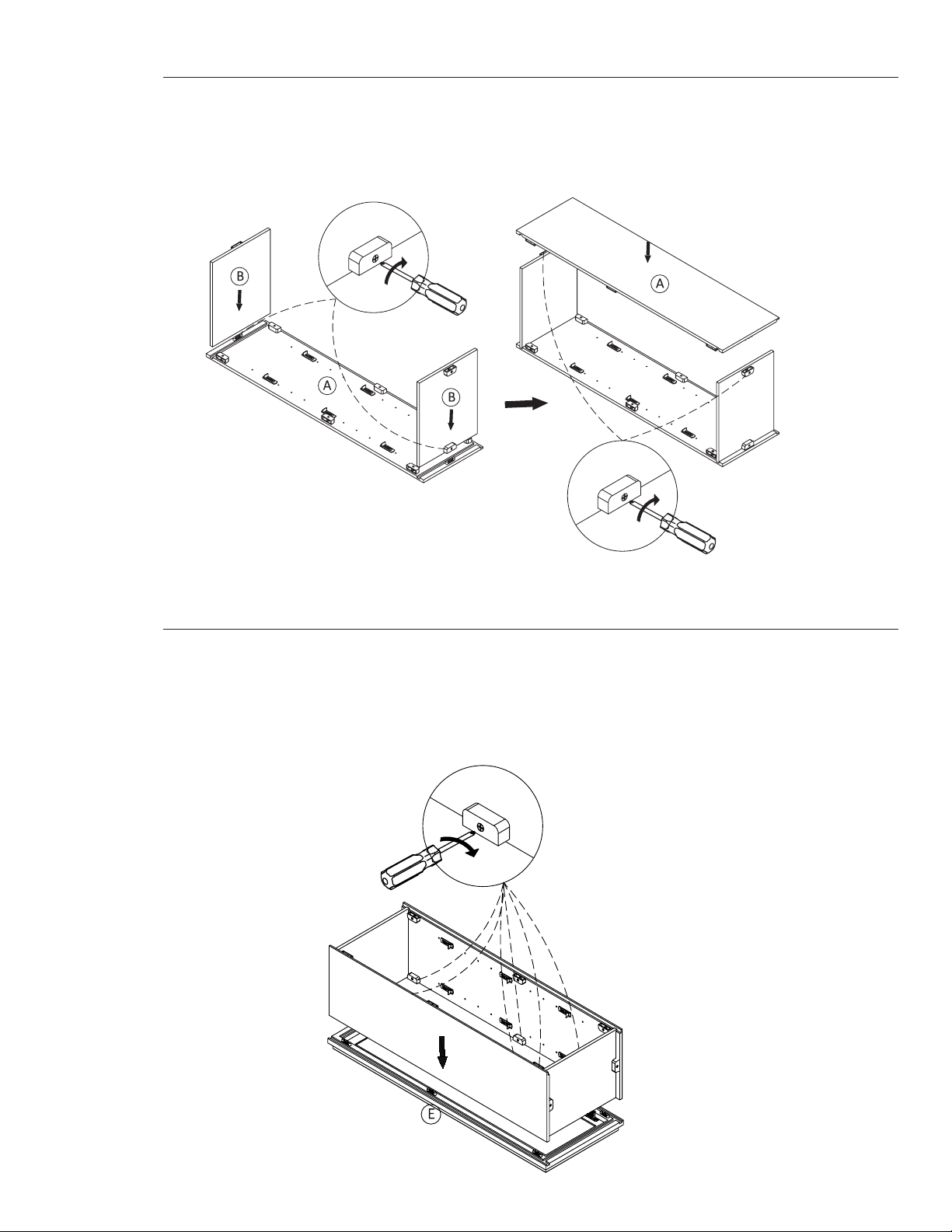

Étape 2
Assemblez les pièces de l’armoire, tel qu’il est illustré. À l’aide d’un tournevis cruciforme, faites
tourner le raccord dans le sens des aiguilles d’une montre pour le xer. Assurez-vous que tous les
raccords sont verrouillés en place avant de déplacer l’armoire.
Étape 3
Fixez l’ensemble cadre et porte au caisson d’armoire, tel qu’il est illustré. À l’aide d’un tournevis
cruciforme, faites tourner le raccord dans le sens des aiguilles d’une montre pour le xer.
Assurez-vous que tous les raccords sont verrouillés en place avant de déplacer l’armoire.
Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.

12

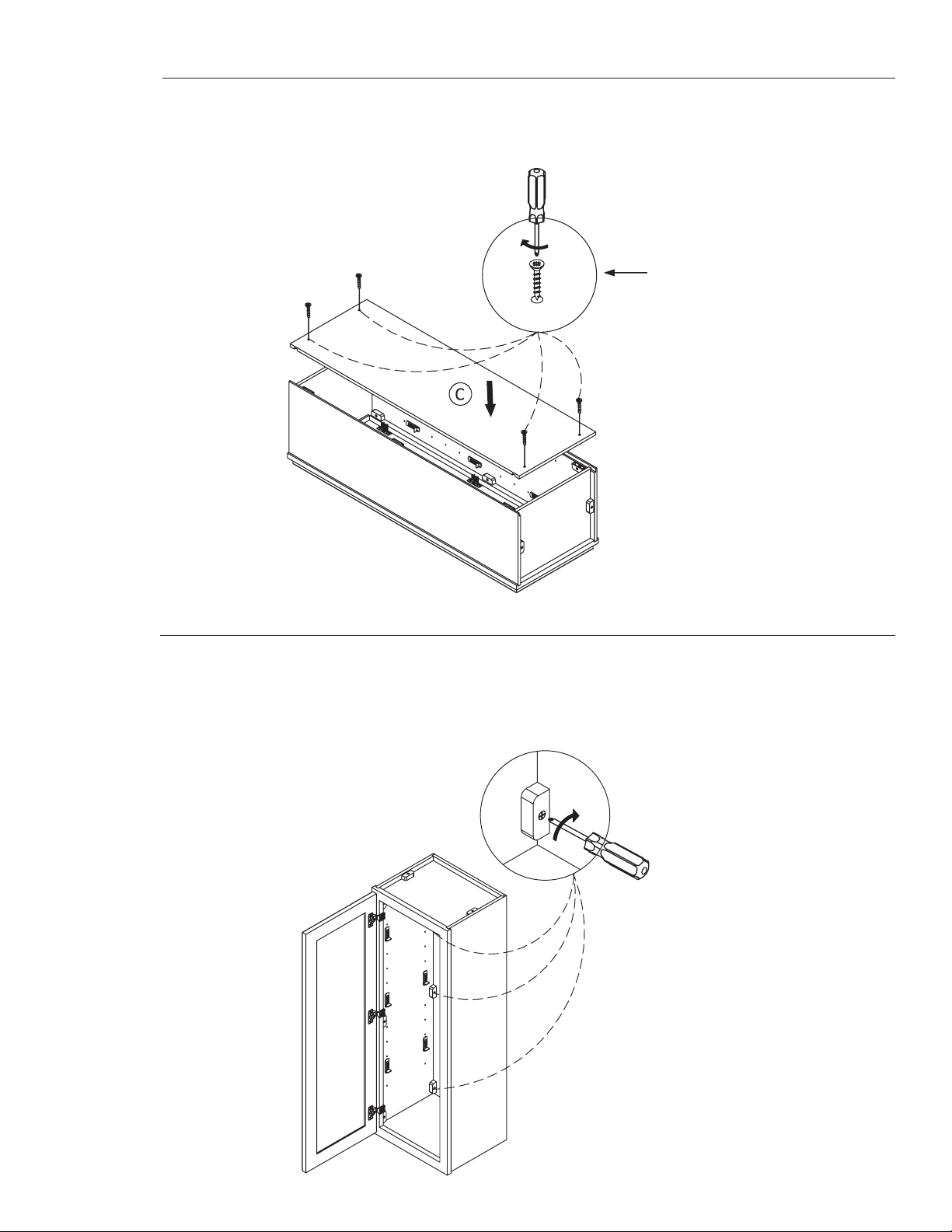

Étape 4
Étape 5
À l’aide d’un tournevis cruciforme, xez le panneau arrière avec des vis à tête fraisée de 5/8 po,
tel qu’il est illustré. Prenez soin de ne pas trop serrer les vis, car vous risqueriez d’endommager
l’article.
Placez l’armoire en position verticale. À l’aide d’un tournevis cruciforme, faites tourner le raccord
dans le sens des aiguilles d’une montre pour xer le panneau arrière en place, tel qu’il est illustré.
Assurez-vous que tous les raccords sont verrouillés en place avant de xer l’armoire au mur.
VIS À TÊTE FRAISÉE
DE 5/8 PO
x4
Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.

13
Étape 6
Étape 7
1. Inclinez légèrement les tablettes et insérez-les dans l’armoire, comme le montre l’illustration.
2. Appuyez sur les tablettes pour les xer en place.
Placez les butoirs sur les coins à l’arrière de la porte, tel qu’il est illustré. Des instructions pour le
réglage des portes sont disponibles à la page 14, au besoin.
PROFITEZ DE
VOS NOUVELLES
ARMOIRES
APPUYER POUR FIXER
INSÉRER EN ANGLE
ENSEMBLE DE TABLETTE
BUTOIR
x2
Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.

14
RÉGLAGE DES PORTES
Si vous devez déplacer votre porte vers le haut ou vers bas, vers la droite ou la gauche, ou vers
l’avant ou l’arrière, veuillez suivre les instructions ci-dessous.
Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.
Réglage avant/arrière
Réglage haut/bas
Réglage gauche/droite

15
Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.
ENTRETIEN ET NETTOYAGE
• Pour nettoyer l’article normalement, utilisez un linge doux et humide. Séchez la surface
après l’avoir essuyée.
• Utilisez une solution d’eau et de savon doux et essorez le linge pour extraire la majorité de
l’eau.
• Pour les articles plus di󰀩ciles à nettoyer, vous pouvez utiliser la plupart des nettoyants
ménagers tout usage.
• N’utilisez pas de tampons à récurer abrasifs ou de produits nettoyants chimiques forts sur
les portes ou les tiroirs.
• Ne laissez pas de liquide stagner sur les portes, sur d’autres surfaces ou sur les armoires
pendant de longues périodes.
GARANTIE
Vous devez inspecter tous les produits dès leur réception pour vous assurer qu’ils ne présentent aucun dommage et
qu’il ne manque aucune boîte ou pièce. Toute marchandise endommagée et tout emballage manquant doivent être
signalés au transporteur et indiqués sur le connaissement. Ces réclamations doivent être soumises dans les 14 jours
suivant la réception des produits.
Que couvre cette garantie? Le fabricant garantit ses pièces et ses produits contre tout défaut important de matériaux
ou de fabrication à compter de la date d’achat originale, et ce, dans des conditions d’utilisation domestique normales.
Cette garantie ne s’applique qu’au consommateur ou à l’acheteur initial et n’est pas transférable. Le fabricant est
uniquement responsable du prix d’achat réel.
Quelle est la durée de la garantie? La couverture pour toutes les armoires supérieures, inférieures et murales, ainsi
que pour tous les devants de portes, devants de tiroirs, tablettes, panneaux de couvercle, mastics, moulures,
charnières, pièces de tiroir (rails et mécanismes de fermeture en douceur), pieds réglables et accessoires de
rangement, est accordée à l’acheteur initial pour aussi longtemps que ce dernier sera propriétaire de sa maison. Cette
garantie est non transférable.
Que fera le fabricant au titre de cette garantie? Durant la période de garantie, le fabricant pourra, à sa discrétion,
réparer ou de remplacer toute pièce ou tout produit présentant d’importants défauts de matériaux ou de fabrication, ou
décider de remplacer le produit par un produit équivalent. Le fabricant se réserve le droit de modier la conception et
les matériaux sans préavis et sans obligation de remplacer les produits fabriqués antérieurement.
Garantie implicite : Le fabricant décline toute autre garantie implicite de qualité marchande, et aucune autre garantie
n’existe hors des modalités décrites dans les présentes.
Vieillissement, fabrication, caractéristiques naturelles et apparence dans les documents imprimés : En raison
de la variation des caractéristiques naturelles du bois et des effets du vieillissement, le produit montré en magasin ou
dans les documents imprimés (notamment les photos des produits imprimées dans les brochures, les circulaires, les
catalogues, etc.) ne correspondra pas exactement à l’armoire que vous recevrez. En fonction des caractéristiques du
grain de bois, de l’âge des meubles et de l’environnement de la salle d’exposition, les articles présentés auront un
aspect différent d’un nouveau produit. De plus, le ni ou le grain de bois des portes, des devants de tiroirs, des
panneaux de couvercle, des garnitures et des moulures peuvent différer d’un élément à l’autre. Les variations du grain.

16 Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.
de bois sont naturelles et inévitables. Par ailleurs, il nous est impossible de représenter parfaitement les couleurs des
articles dans les documents imprimés. Il serait donc préférable que vous voyiez des articles en présentation pour faire
votre choix de couleur.
Qu’est-ce qui n’est pas couvert par la présente garantie? Cette garantie ne couvre pas les problèmes ou les
dommages résultant d’un transport inadéquat, d’une installation ou d’une manipulation inadéquate, d’un usage
inapproprié ou abusif, d’une négligence, d’un usage anormal ou commercial, d’un entretien inadéquat, de réparations
non autorisées, d’accidents ou de cas de force majeure, comme les ouragans, les incendies, les tremblements de
terre ou les inondations. La garantie et toutes les garanties implicites ne couvrent pas les dommages accessoires ou
consécutifs découlant de défauts du produit, y compris les frais de main-d’œuvre pour l’installation ou le démontage du
produit ou de tout autre produit connexe. Le fabricant n’est pas responsable des frais d’installation. La présente
garantie ne couvre pas les défauts ou les dommages dus à l’usure normale, à des modications, aux conditions
ambiantes, à l’absorption d’humidité ou à la moisissure. De plus, les variations du grain de bois ou de la couleur du ni
et le vieillissement ne constituent pas des défauts et ne sont donc pas couverts par la présente garantie.
Comment faire une réclamation au titre de la garantie? Si vous avez besoin de pièces de rechange ou désirez
effectuer une réclamation au titre de la garantie, communiquez avec notre représentant du service à la clientèle par
téléphone au 1 833 748-4846. Toute réclamation au titre de la garantie doit inclure le numéro de modèle de l’article,
une copie du reçu de vente initial ainsi qu’une description de la nature du problème. De plus, le fabricant peut, à sa
discrétion, demander une inspection du site de l’installation ou des photos, ou autoriser l’envoi de la pièce déclarée
défectueuse, port payé. Les retours de marchandise non préapprouvés et les réclamations s’y rapportant ne seront
pas acceptés. Si vous découvrez au cours de l’inspection du produit qu’il est endommagé ou que des pièces sont
manquantes, il n’est pas toujours nécessaire de retourner l’article au magasin. Veuillez communiquer avec le fabricant.

17
Modelo
W1242(L/R), W1542(L/R),
W1842(L/R), W2442(L/R)
Acabado: Blanco, Gris
INSTRUCCIONES DE ENSAMBLAJE
HERRAMIENTAS
NECESARIAS PARA
EL ENSAMBLAJE
ÍNDICE
ANTES DE COMENZAR
Revise las piezas de la caja con el contenido descrito en
la sección de aditamentos incluidos de este manual. Si
falta alguna pieza o está dañada, póngase en contacto
con nuestro servicio al cliente antes de realizar cualquier
ensamblaje.
Para garantizar que no se produzcan daños en el producto,
ensamble el gabinete sobre una supercie suave como
una alfombra, una toalla o el embalaje de cartón.
INCLUYE ADITAMENTOS
Ajustes de la puerta Página 22
Cuidado y limpieza Página 23
Garantía Página 23
TORNILLO CSK
DE 5/8"
x4
TOPE DE 5 MM
x2
SOPORTE PARA
ESTANTE
x12
Antes de comenzar Página 17
Incluye aditamentos Página 17
Contenido del paquete Página 18
Ensamblaje Página 18
Gracias por su compra. ¿Necesita ayuda o
tiene preguntas? Llame a nuestro servicio
de atención al cliente de lunes a viernes de
8 a.m. a 5 p.m., hora estándar del Este.
1.833.748.4846
[email protected]

18
ENSAMBLAJE
Paso 1
Inserte los soportes para estante en sus ubicaciones preferida según la ilustración.
CONTENIDO DEL PAQUETE
¿Necesita ayuda? O póngase en contacto con nosotros en el 1.833.748.4846.
Pieza # Descripción Cantidad
AGABLETE IZQUIERDO Y
GABLETE DERECHO 2
B PARTE SUPERIOR E INFERIOR 2
CENSAMBLE EL PANEL
POSTERIOR 1
D REPISA 3
EBASTIDOR Y PUERTA 1
CONSEJO ÚTIL: Utilice cinta de pintor para
etiquetar temporalmente los componentes
como se muestra en el diagrama para
facilitar el montaje.

19
Paso 2
Ensamble las piezas del gabinete como se muestra en la ilustración. Con un destornillador
Phillips, gire el conector en dirección de las manecillas del reloj para jarlo en su lugar.
Asegúrese de que todos los conectores estén trabados en su lugar antes de mover el gabinete.
Paso 3
Agregue el bastidor y la puerta a la caja del gabinete como se muestra en la ilustración. Con un
destornillador Phillips, gire el conector en dirección de las manecillas del reloj para jarlo en su
lugar. Asegúrese de que todos los conectores estén trabados en su lugar antes de mover el
gabinete.
¿Necesita ayuda? O póngase en contacto con nosotros en el 1.833.748.4846.

20
Paso 4
Paso 5
Con un destornillador Phillips, asegure el panel posterior con tornillos CSK de 5/8" como se
muestra en la ilustración. Tenga cuidado de no apretar demasiado, ya que se podría dañar
el producto.
Coloque el gabinete en posición vertical. Con un destornillador Phillips, gire el conector en dirección de
las manecillas del reloj para asegurar el panel posterior en su lugar como se muestra en el diagrama.
Asegúrese de que todos los conectores estén bloqueados en su lugar antes de montar el gabinete en
la pared.
TORNILLO
CSK DE 5/8"
x4
¿Necesita ayuda? O póngase en contacto con nosotros en el 1.833.748.4846.
