Magick Woods Elements WINDSOR 30312 User manual

PACKAGE CONTENTS Faucet and drain not included.
WINDSOR VANITY BASE AND TOP
INSTALLATION INSTRUCTIONS
Matte white models: 30312, 30313, 30314
Graphite gray models: 30319, 30320, 30321
Questions? Call our customer service department at
1-855-995-5578, 8:30 a.m. - 5 p.m., CST, Monday - Friday
or e-mail: [email protected].
Base (x 1) Base (x 1)
Knobs (x 2)
Knobs (x 7) Knobs (x 8)
1” screws (x 2)
1” screw for
door (x 1)
1” screws for
doors (x 2)
13/16” screws for
drawers (x 6)
13/16” screws for
drawers (x 6)
Bumpers (x 4)
Bumpers (x 4) Bumpers (x 4)
Sink (x 1)
Sink (x 1) Sink (x 1)
Base (x 1)
PREPARATION
Matte white model - 30312
Graphite gray model - 30319
26”W x 33-7/8”H x 17-3/4”D 34”W x 33-1/2”H x 18-7/8”D 41-1/2”W x 33-1/2”H x 19-7/8”D
Matte white model - 30313
Graphite gray model - 30320
Matte white model - 30314
Graphite gray model - 30321
WARNINGS & CAUTIONS
WARNING:
Two people are required for safe installation. Take extra
precautionary measures to ensure a secure grip on the vanity
base and top when lifting.
CAUTION:
• The bathroom oor and wall must be nished prior to
installation of the vanity base and top.
• Do not use water that exceeds temperatures of 140°F/46°C.
• Do not place any sharp or abrasive objects on the bare
surface of the vanity top.
CARE & MAINTENANCE
• To maintain the beauty of the furniture nish, avoid placing
the vanity in direct sunlight.
• Avoid exposing the vanity to extreme temperatures by
installing away from heat and air vents.
• Dust frequently with a clean, soft and dry cloth.
• Wipe away any water or liquid spills on the vanity base
immediately with a clean, soft and dry cloth.
• Clean the vanity top only with non-abrasive cleaners or
mild detergents - do not use powder cleansers.
For extremely stubborn stains, use a small amount of
acetone on a cloth and gently rub out the stain.
AB
C
D
Tools required for assembly (not included):
• tape measure
• electric drill with #2 drill bit (A)
• level
• (x2) #8 x 2” screws (B)
• (x2) wall anchors - if the vanity will not be screwed to wall studs (C)
• Silicone (optional) (D)
Estimated installation time: 2-1/2 hours (including removal
of old vanity if applicable)

TROUBLESHOOTING
Problem:
1) Vanity doors or drawers rub against
another surface.
2) There is an uneven gap between
the doors or drawers and cabinet.
Possible Cause:
Floor or vanity is not level.
Corrective Action:
1) Use a shim to ensure the vanity is level.
2) Adjust the door hinges. Figure 5.
Side adjustment:
Using a Phillips screwdriver, rotate screw (1)
clockwise to move the door left and
counter-clockwise to move the door right.
Moves the door up to 2 mm.
Depth adjustment:
Using a Phillips screwdriver, rotate screw (2)
clockwise to move the door forward and counter-
clockwise to move the door backwards.
Moves the door up to 2 mm.
Height adjustment:
Using a Phillips screwdriver, rotate screw
(3) clockwise to move the door upward and
counter-clockwise to move the door
downward. Moves the door up to 2 mm.

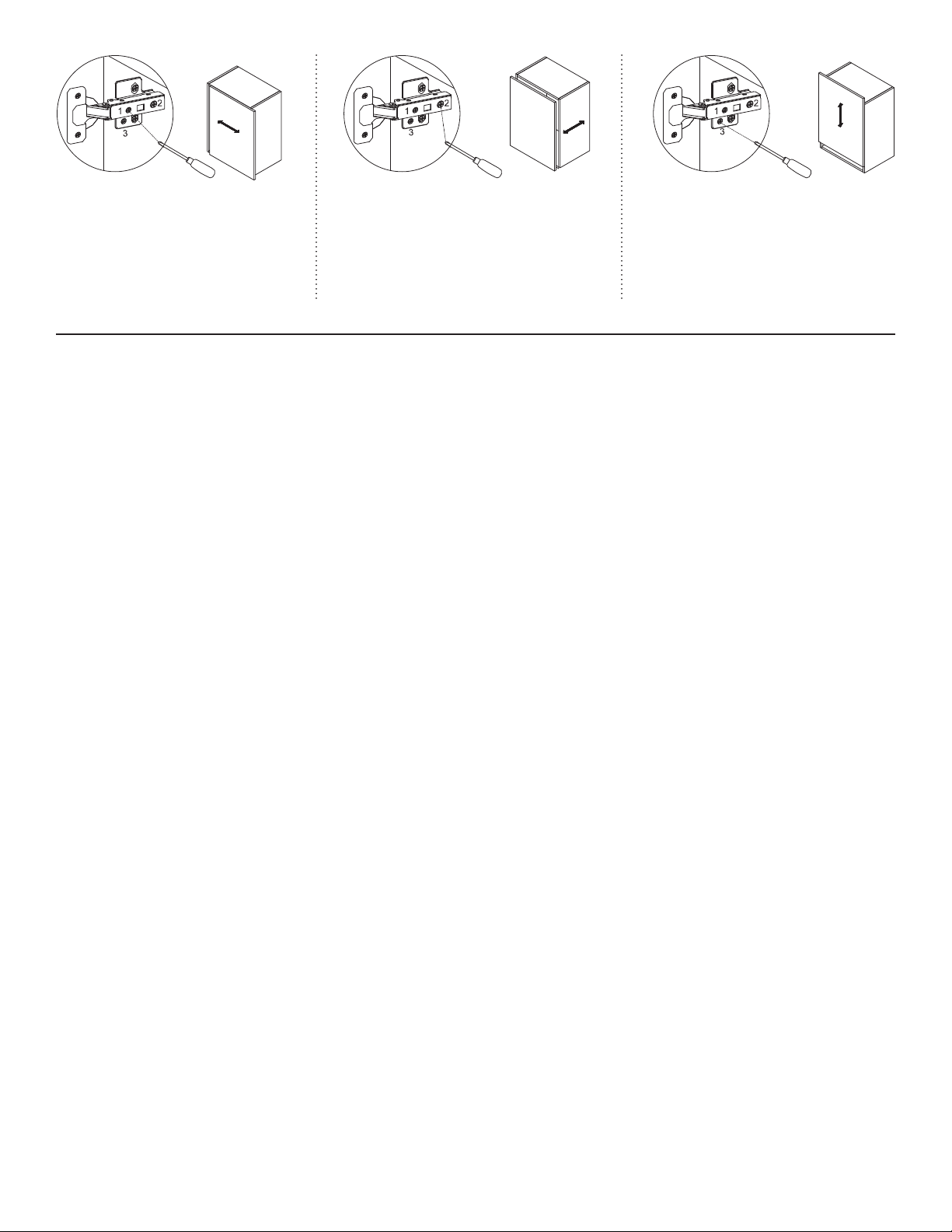

Figure 5 - Adjusting Hinges
INSTALLATION Model 30313 shown in illustrations
1: Removing old vanity (if applicable): 1) Turn o󰀨 the water supply and take the drain out. 2) Disconnect the supply lines from the faucet.
3) Remove the old vanity top and vanity. NOTE: If the new vanity is not installed immediately, temporarily stu󰀨 a rag into the drain pipe.
2: Using a level, locate any uneven oor and/or wall areas where your vanity will be installed. Unevenness can cause your vanity to become misaligned
resulting in twisting of the cabinet. Repair any uneven areas by reducing high spots or shimming low spots.
3: 1) Place the vanity in the desired position taking into account the location of your plumbing. 2) Ensure the vanity is level front to back and at both sides.
4: Secure the vanity to the wall by inserting (x 2) #8 x 2” screws (B - not included) through the back rail of the vanity. Figure 1. NOTE: It is recommended
that the vanity be installed to at least one wall stud. In order to locate wall studs, you can use a stud nder or tap along the wall until you nd a spot that
sounds solid. If you are unable to locate wall studs, it is recommended that you use wall anchors (C - not included) to secure the vanity.
5: Attach the knob(s) for the door(s) by using the 1” screw(s), and the knobs for the drawers (as applicable) by using the 13/16” screws. Figure 2.
6: (Optional): Put a small bead of silicone (D - not included) along the vanity base top edge. Figure 3.
7: Place the vanity top on the vanity base and assure it is aligned on all edges. Figure 3.
8: Connect the faucet and drain (both not included) as per the instruction sheets provided with those items and ensure that there is no leakage.
Figure 1 Figure 2
Figure 3 Figure 4: installed
Silicone
(optional)
A
B
C
D

Magick Woods Exports Pvt. Ltd. Customer Service:
Phone: [phone] • Fax: [phone] • Email: [email protected]
WARRANTY
All products should be checked for defects or damages prior to installation and any defects or damages should be notied to
Magick Woods Exports Pvt. Ltd.
What This Warranty Covers: Magick Woods Exports Pvt. Ltd. warrants its products to be free from substantial defects in materials and
workmanship from the original date of purchase under normal home use. This warranty is o󰀨ered only to the original consumer purchaser and
may not be transferred. Magick Woods Exports Pvt. Ltd. is only responsible for the actual purchase price.
How Long The Warranty Lasts: Coverage for all vanity cabinets, xed vanities, drawer banks, bath storage cabinets, linen cabinets, wall
hutches, llers, toe kicks, medicine cabinets, mirrors, and accessories lasts from 3 years from the original date of purchase. Coverage for all
Windsor sinks lasts from 1 year from the original date of purchase.
What Magick Woods Exports Pvt. Ltd. Will Do Under The Warranty: During the warranty period, Magick Woods Exports Pvt. Ltd., at its
option, will repair or replace any part or product that proves to have substantial defects in materials or workmanship, or Magick Woods Exports
Pvt. Ltd. will provide an equivalent replacement product. Magick Woods Exports Pvt. Ltd. reserves the right to change specications in design
and materials without notice and with no obligation to replace products that were previously manufactured.
Implied Warranties: Magick Woods Exports Pvt. Ltd. disclaims any implied warranty of merchantability, and there are no warranties that
extend beyond the descriptions on the face hereof.
Wood, Aging and Appearing in Printed Materials: Because of the varying natural characteristics of wood and the e󰀨ects of aging, product
shown in displays and / or printed materials (such as product photos printed in brochures, iers, catalogs, etc.) will not be an exact match to
the cabinetry you will receive. Depending on the wood characteristics, the age of a sample and the environment of the showroom, samples
will show some degree of variation from new product. In addition, you should not expect all doors, drawer fronts, trim, or moulding to match
exactly in either nish or grain. Variation in wood is normal and unavoidable. In addition, it is not possible to exactly match our colors in printed
materials. Therefore, you should view the actual samples when making your color selection.
What This Warranty Does Not Cover: This warranty does not cover any problems or damage which result from improper transportation,
improper installation, mishandling, misuse, abuse, neglect, abnormal use, commercial use, improper maintenance, unauthorized repairs,
accidents, or acts of God, such as hurricanes, re, earthquakes or oods. The warranty and any applicable implied warranties do not cover
incidental or consequential damages arising from any defects in the product such as labor charges for installation or removal of the product or
any associated products. Magick Woods Exports Pvt. Ltd. is not responsible for any installation charges. This warranty does not cover defects
or damage caused by normal wear and tear, alterations, environmental conditions, humidity absorption, or mold. In addition, variations in wood
grain, nish color, aging, or other natural wood stain characteristics are not considered defects and are not covered by this warranty.
How to Obtain Warranty Service: If you need replacement parts or would like to make a warranty claim, please contact our Customer Service
Representative by email, fax, or telephone at the email or telephone / fax numbers listed. All warranty claims must include the model number of the
product, copy of the original receipt, and the nature of the problem. In addition, Magick Woods Exports Pvt. Ltd. may at its discretion require inspection
of the installation site, photography, or authorize the prepaid return of the claimed defective part. Merchandise not pre-approved for return will not be
accepted and the associated claim not accepted. If upon inspection you nd your product is damaged or missing parts, it is not necessary to return the
unit to the store of purchase. Please contact Magick Woods Exports Pvt. Ltd. Customer Service to obtain a replacement part.
