Magneti Marelli AM P&S User manual

QUICK GUIDE
to the instrument start-up

TESTER LOGIC
G
GU
UI
ID
DA
A
R
RA
AP
PI
ID
DA
A

2
I
In
nd
di
ic
ce
e
Indice...................................................................................................................................2
Fare attenzione - Pericolo....................................................................................................4
Danni al tester......................................................................................................................4
Guida rapida........................................................................................................................4
Impostazione dati officina ....................................................................................................5
Impostazione lingua.............................................................................................................6
Impostazione bluetooth....................................................................................................6
Installazione automatica bluetooth................................................................................6
Installazione bluetooth (Win 7) - IMPOSTAZIONE DI EMERGENZA...........................7
Impostazione USB............................................................................................................9
Installazione automatica USB.......................................................................................9
Installazione USB (Win 7) - IMPOSTAZIONE DI EMERGENZA ..................................9
Diagnosi.............................................................................................................................10
Diagnosi - Selezione veicolo..........................................................................................10
Diagnosi –Selezione Centralina ....................................................................................11
Diagnosi –Pagina Diagnosi...........................................................................................12
Diagnosi –(Diagnosi / test su strada).............................................................................13
Funzioni OK.......................................................................................................................14

3
AVVERTENZE
1. Si consiglia di eseguire mensilmente l‟aggiornamento del
software di diagnosi. Per eseguire questa operazione è
necessario utilizzare la password dello strumento.
2. Le funzioni dello strumento seguono scrupolosamente le
indicazioni del costruttore, quindi permettono di eseguire
in modo corretto, semplice e sicuro le operazioni
richieste.
L‟esecuzione delle funzioni (seguendo scrupolosamente
le istruzioni visualizzato sul video) NON interferiscono su
altri componenti elettronici, quindi sono SICURE e non
possono causare danni al veicolo.
3. Il collegamento dello strumento ai veicoli deve essere
eseguito rispettando le istruzioni seguenti:
a. Collegare il cavo di comunicazione seriale oppure il
dispositivo Wireless tra modulo di diagnosi e PC e
accertarsi che le configurazioni per la comunicazione
siano corrette.
b. Collegare il cavo di diagnosi al modulo di diagnosi.
c. Collegare il cavo di diagnosi al veicolo.
4. L‟utilizzo della sezione „Diagnosi Impianti Veicolo „
richiede una accurata preparazione ed esperienza
nella riparazione, in quanto è possibile configurare e
programmare le centraline ed i componenti del
veicolo.

4
F
Fa
ar
re
e
a
at
tt
te
en
nz
zi
io
on
ne
e
-
-
P
Pe
er
ri
ic
co
ol
lo
o
•Scossa elettrica. Qualora la tensione da misurare sia superiore a 40 V non toccare
direttamente il segnale per prevenire la scossa elettrica e utilizzare materiale
isolante per analizzare il segnale. Occorre prestare particolare attenzione in caso di
veicoli elettrici e ibridi. Prima di collegare la sonda accertarsi che:
•sia il motore sia il quadro strumenti siano spenti;
•le vostre mani o qualsiasi altra parte del corpo sia debitamente isolata e
protetta da scosse elettriche;
•il tester Logic sia spento.
D
Da
an
nn
ni
i
a
al
l
t
te
es
st
te
er
r
-Evitare il contatto con acqua o altri liquidi.
-Evitare urti meccanici.
G
Gu
ui
id
da
a
r
ra
ap
pi
id
da
a
1. Controlli iniziali
a. Verificare che il programma LOGIC sia stato ben installato e funzionante.
b. Accertarsi che il PC sia ben funzionante e sia privo di vizi o mal funzionamenti
generali che possono compromettere il corretto utilizzo dell‟applicazione.
Eseguire il programma LOGIC.

5
I
Im
mp
po
os
st
ta
az
zi
io
on
ne
e
d
da
at
ti
i
o
of
ff
fi
ic
ci
in
na
a
Impostazione dati officina
Questa impostazione consente di personalizzare i dati dell'officina. La maggior parte delle
informazioni saranno automaticamente incluse nel report.
1. Lanciare il software dall'icona sul desktop.
2. Cliccare sull'icona Setting (Impostazioni) .
3. Cliccare sulla linea «DATI GENERALE».
4. Selezionare la linea da modificare.
5. Inserire il dato nella finestra e confermare.
6. Ritornare al punto 4 e ripetere la procedura per ogni linea che si desidera
personalizzare. Al termine della procedura cliccare sull'icona «SETTING» per
ritornare alla pagina principale .

6
I
Im
mp
po
os
st
ta
az
zi
io
on
ne
e
l
li
in
ng
gu
ua
a
1. Lanciare il software Logic dall'icona sul desktop.
2. Cliccare sull'icona Setting (Impostazioni) .
3. Cliccare sull'icona «Language Selection» (Selezione lingua).
4. Selezionare la lingua/il paese e confermare.
5. Cliccare sull'icona di «setting» per ritornare alla pagina principale .

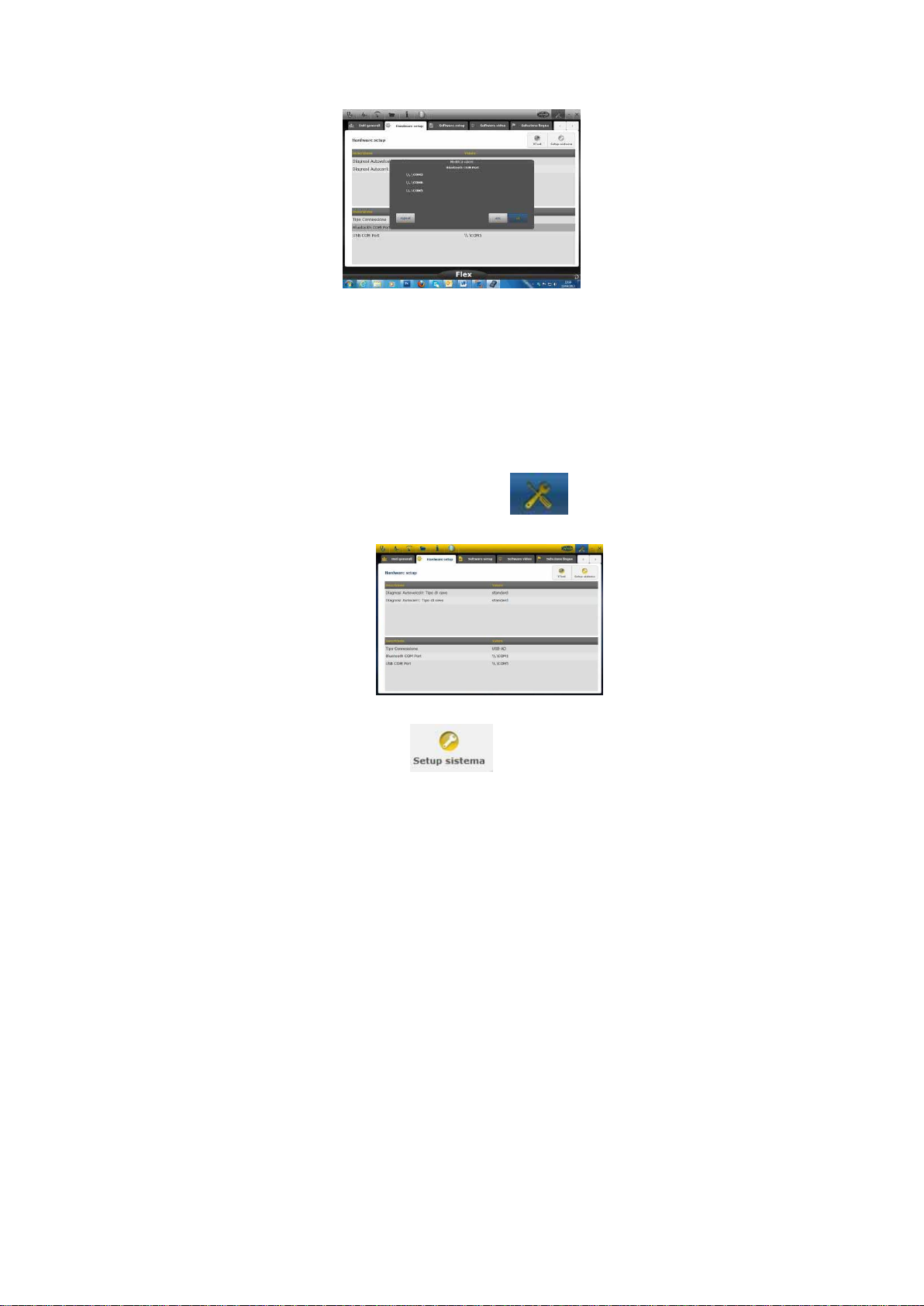

Impostazione bluetooth
Installazione automatica bluetooth
1. Cliccare sull'icona Setting (Impostazioni) nella pagina principale.

7

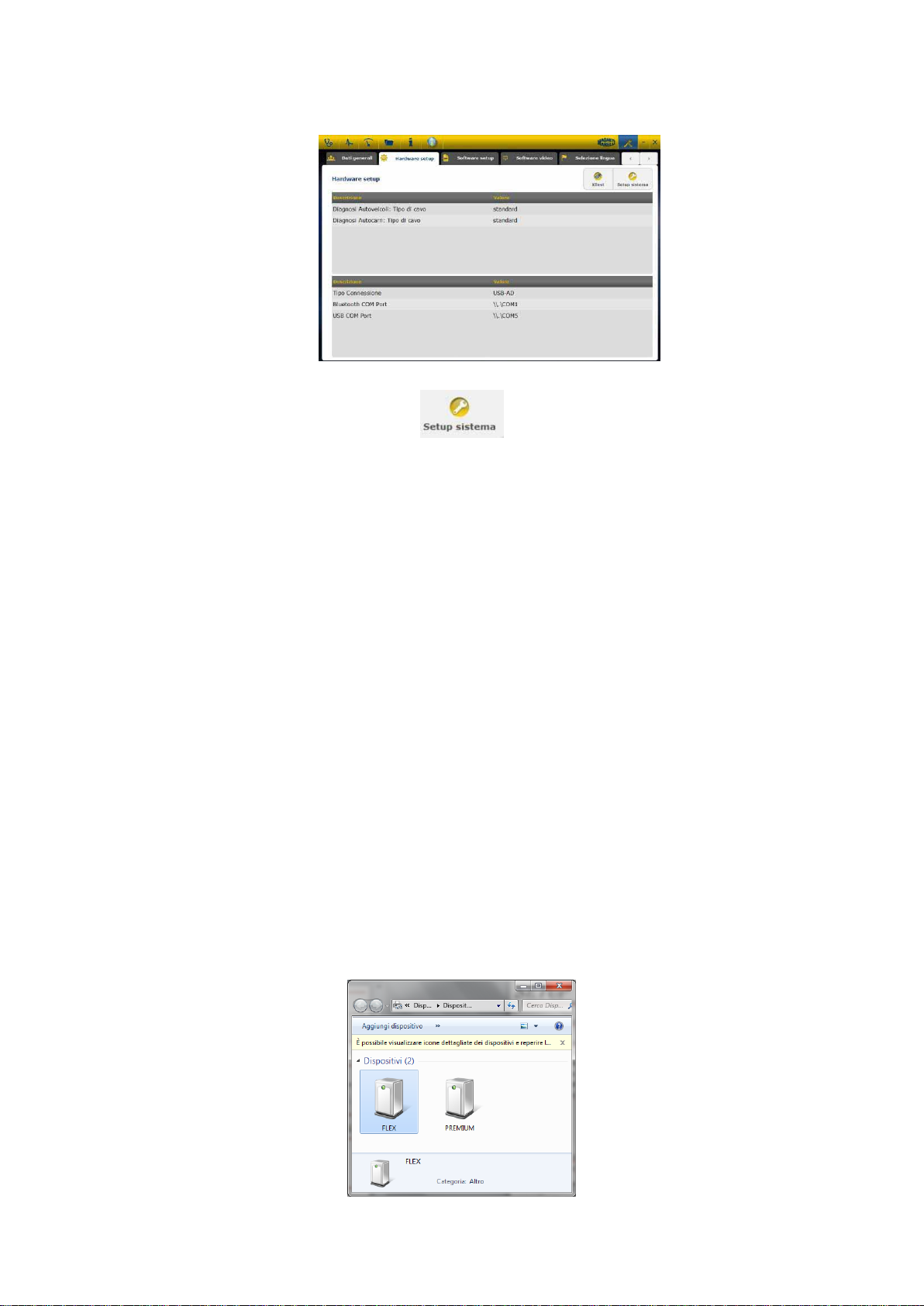

2. Selezionare "Hardware setup".
3. Selezionare “Setup sistema” .
4. Disabilitare firewall e antivirus.
5. Accendere la periferica Bluetooth del PC.
6. Accendere il tester Logic.
7. Seguire le indicazioni riportate a video e selezionare “Bluetooth”.
8. Qualora vengano riconosciuti più tester Logic, il software mostra un elenco dei
tester rilevati. Leggere le ultime 4 cifre del numero di matricola riportato
sull'etichetta posta sul retro dello strumento e selezionare il relativo strumento
sul software.
9. Il software collega automaticamente il tester Logic. Qualora la procedura fallisca
utilizzare la funzione “Emergency Bluetooth Setup” (Impostazione Bluetooth di
Emergenza).
Installazione bluetooth (Win 7) - IMPOSTAZIONE DI EMERGENZA
1. Accendere il dispositivo Logic.
2. Aprire il Pannello di controllo -> Stampanti e dispositivi -> Dispositivi bluetooth.
3. Cliccare su "Search New Device" (Cerca Nuovo Dispositivo).
4. Cliccare sull'icona Dispositivo Logic. Qualora vengano rilevati più tester Logic
leggere le ultime 4 cifre del numero di matricola del tester in questione e
selezionare l'icona relativa.
5. Se richiesto inserire MM come password.

8

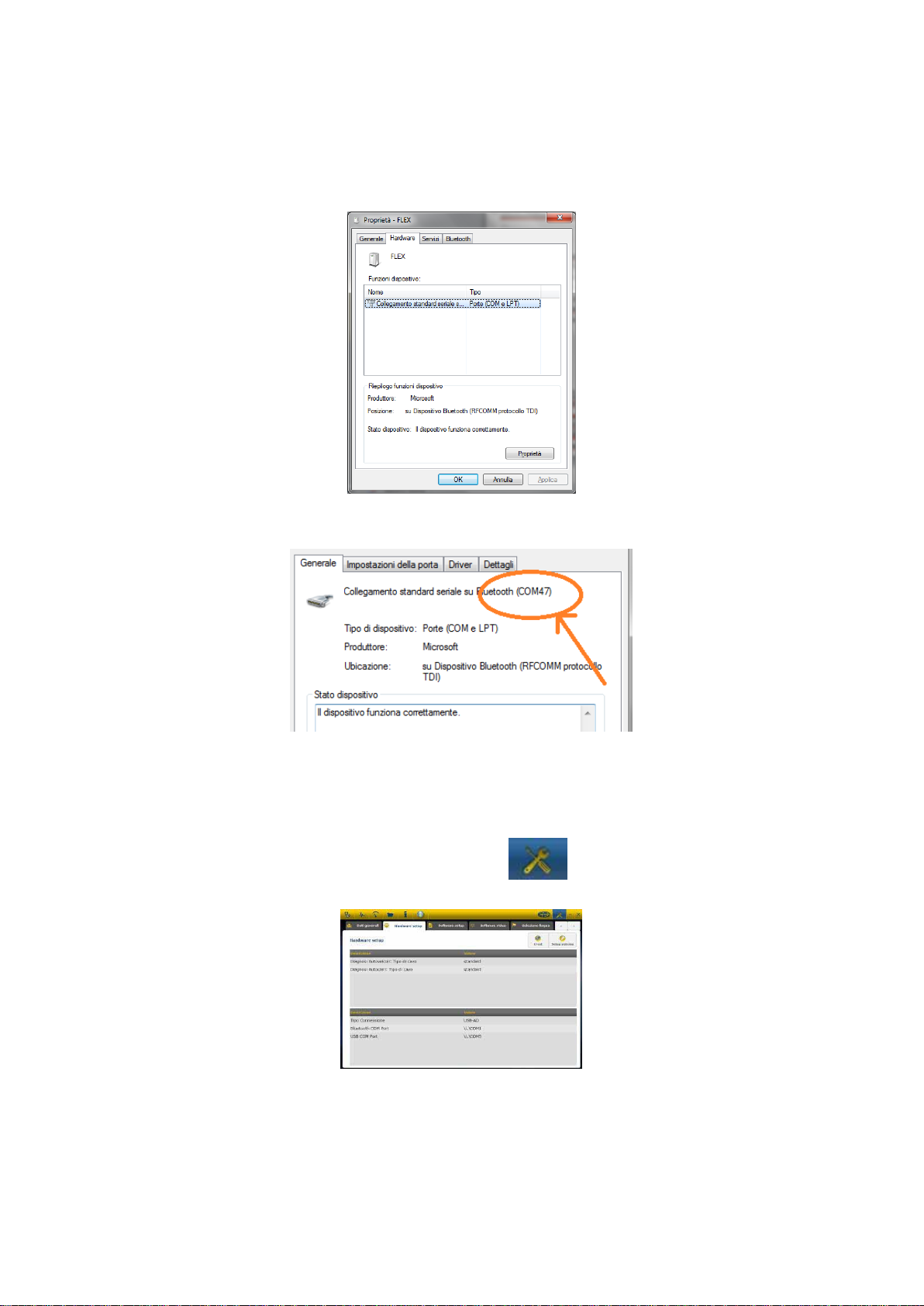

6. Cliccare su "Logic Devices" (Dispositivi Logic) per leggere la porta COM
utilizzata.
7. Cliccare sulla scheda «Hardware».
8. Cliccare su Serial Port Communication (Comunicazione porta seriale).
9. Leggere il "Serial Port Number" (Numero porta seriale) (COM).
10.Lanciare il software Logic dall'icona sul desktop.
11.Cliccare sull'icona Setting (Impostazioni) .
12.Selezionare " Hardware setup "
13.Selezionare «Bluetooth com port».
14.Selezionare il Numero porta COM dal punto 8 e confermare.

9
15.Cliccare sull'icona di «setting» per ritornare alla pagina principale.
16.Riavviare il software del PC qualora richiesto.
Impostazione USB
Installazione automatica USB
1. Cliccare sull'icona Setting (Impostazioni) nella pagina principale.
2. Selezionare " Hardware setup "
3. Selezionare “Setup sistema”
4. Disabilitare firewall e antivirus.
5. Collegare il cavo USB fornito in dotazione tra il PC e il tester Logic.
6. Seguire le indicazioni riportate a video e selezionare “USB”.
7. Qualora vengano riconosciuti più tester Logic, il software mostra un elenco dei
tester rilevati. Leggere le ultime 4 cifre del numero di matricola riportato
sull'etichetta posta sul retro dello strumento e selezionare il relativo strumento
sul software.
8. Il software collega automaticamente il tester Logic. Qualora la procedura fallisca
utilizzare la funzione “Emergency Bluetooth Setup” (Impostazione Bluetooth di
Emergenza).
Installazione USB (Win 7) - IMPOSTAZIONE DI EMERGENZA
1. Collegare il dispositivo Logic a un computer tramite il cavo USB fornito in dotazione.
2. Quando il sistema Windows richiede la ricerca di nuovi driver, selezionare la
cartella «tecno/driver/Logic» e confermare.
3. Una volta installato il driver LOGIC, selezionare Pannello di controllo -> Gestione
dispositivi.

10
4. Selezionare «LPT COM Port».
5. Leggere il Numero porta seriale (COM) associato al dispositivo Logic.
6. Avviare il software Logic.
7. Cliccare sull'icona Setting (Impostazioni) .
8. Selezionare "Autodiagnosis Connection Settings" (Autodiagnosi impostazioni di
connessione).
9. Selezionare «USB com port».
10.Selezionare il Numero porta COM dal punto 5 e confermare.
11.Cliccare sull'icona di «Home» per ritornare alla pagina principale.
12.Riavviare il software quando espressamente richiesto.
D
Di
ia
ag
gn
no
os
si
i
Diagnosi - Selezione veicolo
Selezionare la autodiagnosi del veicolo nella pagina principale (home page) .
Selezionare in sequenza il tipo veicolo-standard, marca, anno, modello e
motorizzazione.
Selezionare tipo veicolo-ricerca centralina, marca, etc per una ricerca di una
centralina compatibile
Selezionare marca-codice motore, per la ricerca veicolo utilizzando il codice motore

11
Dopo questa selezione il software mostra automaticamente tutte le risorse disponibili per il
veicolo selezionato.
Diagnosi –Selezione Centralina
Dopo la selezione del veicolo il tester mostrera tutte le centraline su cui e possibile
realizzare la diagnosi. Se le centraline non sono elencate è possibile utilizzare la “funzione
ricerca centralina” descritta nel precedente paragrafo per verificare se il software di
diagnosi relizzato per altro veicolo è compatibile con la centralina richiesta.

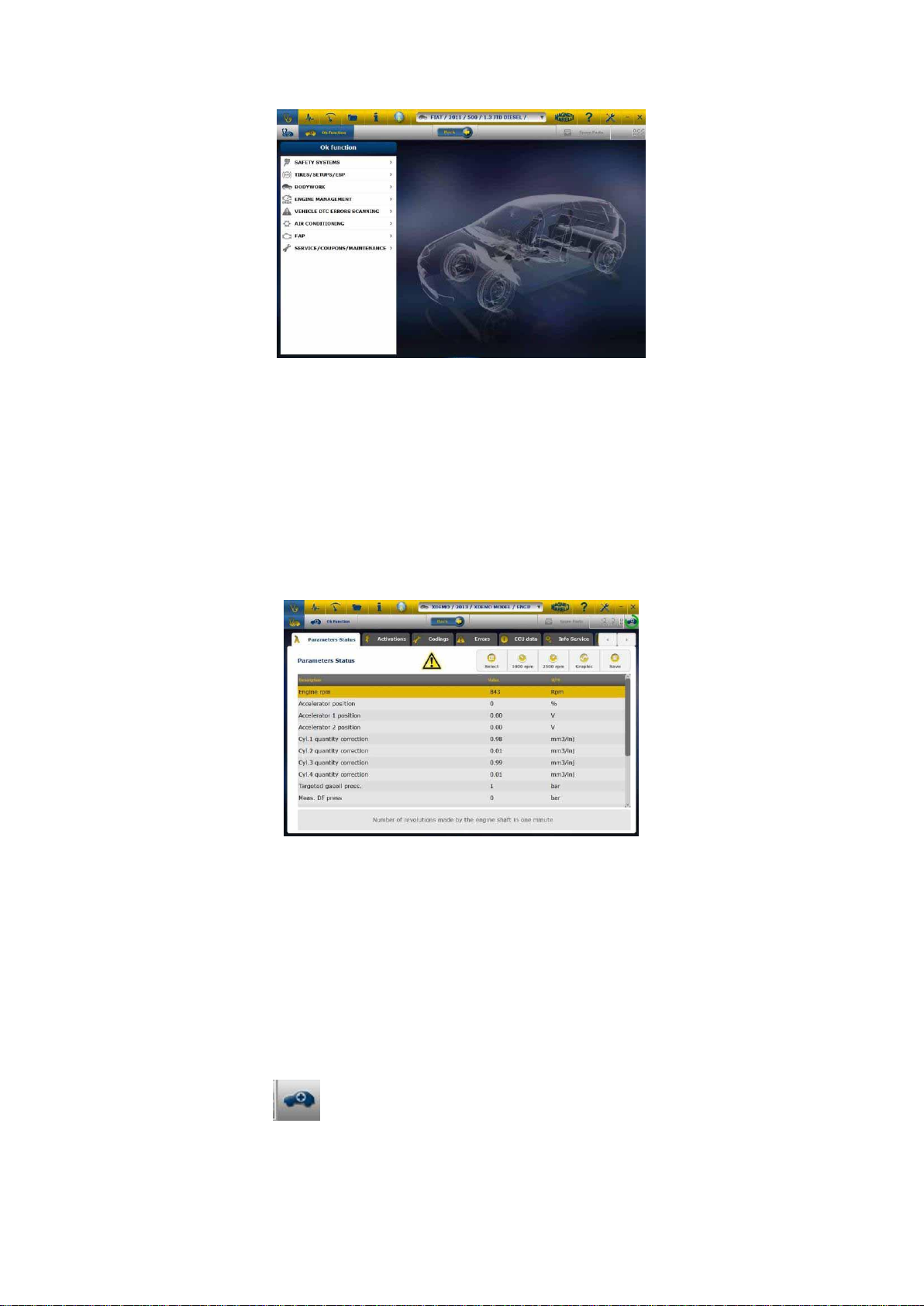

Premere sul pulsante OK function per accedere alle funzioni OK.

12
Diagnosi –Pagina Diagnosi
1. Verificare che tutti i collegamenti tra veicolo, modulo di diagnosi e PC siano
presenti e ben fissati.
2. Controllare che il modulo di diagnosi sia alimentato.
Nella pagina di autodiagnosi è possibile selezionare le varie funzioni utilizzando la barra in
alto:
. Le operazioni che si possono eseguire sono le seguenti:
- Lettura Parametri e Stati.
- Lettura e Cancellazione codici di errore.
- Attivazioni dei componenti del veicolo.
- Codifiche e Impostazioni.
- Dati della centralina.
- Rapporto di Diagnosi.
- Scheda Tecnica con informazioni tecniche varie relative al veicolo.
Utilizzando il pulsante è possibile fermare/avviare la comunicazione dello strumento
con la centralina

13
Diagnosi –(Diagnosi / test su strada)
Selezionando la centralina veicolo è indicato il cavo da utilizzare e la posizione. Una volta
confermato il messaggio sarà mostrato la finestra principale di diagnosi una volta caricato
sullo strumento il software specifico di diagnosi
Cliccando sul pulsante è possibile visualizzare i parametri in forma grafica.
Cliccando sul pulsante è possibile ritornare alla pagina principale di autodiagnosi.
L‟opzione „Grafico di analisi‟ permette di registrare parametri ed eventi durante l‟utilizzo del
veicolo su strada.
a. Selezionare l‟opzione „Grafica di analisi‟ (fig.8)
b. Il programma tenta di comunicare con la centralina del sistema interessato, quindi
la pagina di „Grafico di analisi „ diventa attiva.
c. Le operazioni che si possono eseguire sono le seguenti:
- Selezione dei parametri (massimo 6).
- Regolazione base dei tempi.
- Start/Stop.
- Stampa.
- Salvataggio dei dati.

14
F
Fu
un
nz
zi
io
on
ni
i
O
OK
K
•Le “OK –Functions” (Funzioni - OK) consentono la selezione diretta del lavoro
(funzione) da eseguire senza sapere quanti controller saranno coinvolti nel
processo selezionato.
•Le “OK –Functions” (Funzioni - OK) rappresentano una FILOSOFIA DI DIAGNOSI
PER TUTTI, SEMPLICE, SICURA E PRECISA.
•Le “OK –Functions” (Funzioni - OK) garantiscono una rapida interazione col
sistema anche per operatori non esperti.
Per gestire l'elettronica del veicolo nel modo più facile.
Per aiutare i tecnici con poca esperienza nel settore elettronico.

15
Procedura di Aggiornamento “LOGIC” via Internet.
Materiale necessario ed operazioni preliminari:
1. Computer con connessione Internet attiva.
2. Programma “LOGIC Upgrade” installato come indicato
nel documento “Installazione dello strumento”.
3. Password dello strumento “LOGIC”.
Procedura di Aggiornamento:
4. Lanciare il programma “LOGIC Upgrade” cliccando
sulla icona e poi premere il pulsante F2 per iniziare.
5. Seguire le istruzioni a video.

16
FAQ
1. Collegamento Wireless del Modulo di Autodiagnosi al
PC, quando si deve installare un dispositivo
Bluetooth commerciale.
Il modulo di diagnosi è già dotato internamente di un
dispositivo wireless.
Installare correttamente il BT commerciale sul PC seguendo
le indicazione del costruttore.
Il nome da selezionare durante la ricerca dei dispositivi
Bluetooth è „LOGIC‟, mentre la password da utilizzare per
l‟accoppiamento è „MM‟.
2.Le nuove Funzioni o i nuovi Impianti non sono
utilizzabili:
Assicurarsi che la password di aggiornamento non sia
scaduta.
Rivolgersi al proprio Rivenditore di zona per inserire la
password. Premendo il tasto Impostazioni è sempre
possibile introdurre la password corretta.
3. Mancata comunicazione con il veicolo:
Controllare che il cavo di Diagnosi sia collegato in
modo corretto e spinto fino in fondo.
Controllare che il quadro strumenti sia acceso.
Controllare il fusibile del connettore di Diagnosi.
Controllare di aver selezionato il Veicolo in modo
corretto.
Controllare attraverso le indicazioni dello strumento,
se è necessario collegare il cavo alimentazione
Batteria al veicolo. (vedi punto 8)
Controllare la tensione della batteria del veicolo.

17
FAQ
4.Il Modulo di Diagnosi non si accende:
Verificare l‟alimentazione della presa di diagnosi del
veicolo. Se presente, cambiare il cavo di diagnosi.
Se viene richiesto di utilizzare il cavo batteria come
fonte di alimentazione, cambiare il cavo stesso.
5.La Funzione non da esito positivo:
Assicurarsi che non vi siano errori presenti nella
centralina elettronica. In tal caso risolvere il problema
ed eseguire la cancellazione.
Verificare che la centralina non sia in stand-by. In tal
caso, sebbene i parametri possono essere visualizzati
correttamente, le attivazioni o impostazioni non
vengono concluse positivamente.
Interrompere la comunicazione col veicolo, spegnere e
riaccendere il quadro strumenti ed eseguire
l‟operazione richiesta entro 1 minuto circa.
6.I valori o stati dei Parametri non sono corretti:
Assicurarsi di avere selezionato la centralina corretta.

LOGIC TESTER
Q
QU
UI
IC
CK
K
G
GU
UI
ID
DE
E

2
Table of contents
Languages:
Other Magneti Marelli Test Equipment manuals
Popular Test Equipment manuals by other brands

Test Equipment Depot
Test Equipment Depot FHT-801 instruction manual

Agilent Technologies
Agilent Technologies InfiniiVision 6000 Series user guide

Seaward
Seaward PrimeTest 220 operating instructions

Servonaut
Servonaut DiCa manual

Sealey
Sealey TA319.V2 quick start guide

Desco
Desco TB-3065 Installation, operation and maintenance
