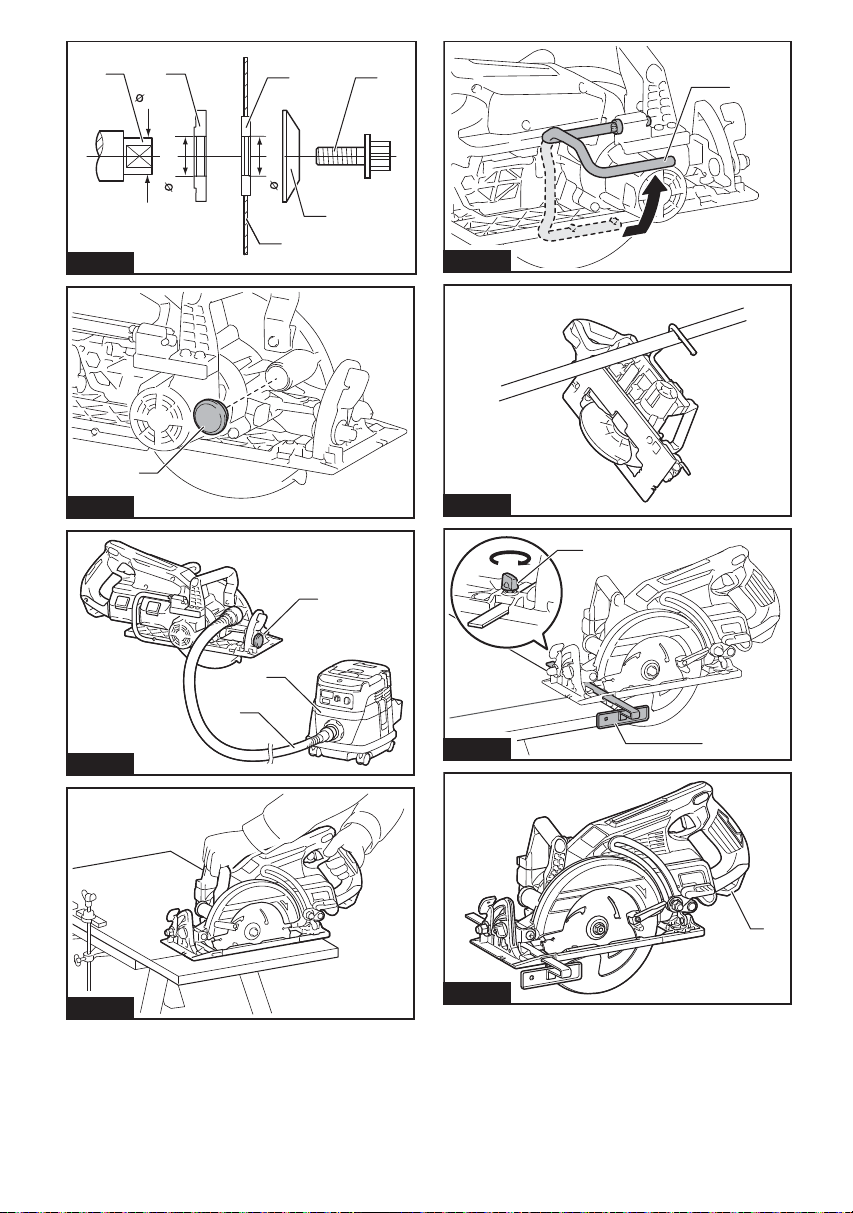

Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
4
2
5
1
3
Fig.7
2

1
Fig.8
2
1
Fig.9
1
2
Fig.10
1
Fig.11
1
Fig.12
1
Fig.13
1
Fig.14
2
1
Fig.15
3

2
1
Fig.16
2
1
Fig.17
2
1
3
4
Fig.18
2
1
3
4
5
Fig.19
12
3
4
5
Fig.20
12
3
4
5
Fig.21
4

12
3
4
5
6
15.88
15.88
15.88
Fig.22
1
Fig.23
3
2
1
Fig.24
Fig.25
1
Fig.26
Fig.27
1
2
Fig.28
1
Fig.29
5

1
2
Fig.30
6

7 ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DRS780
Blade diameter 185 mm
Max. Cutting depth at 0° 65 mm
at 45° bevel 45 mm
at 53° bevel 38 mm
No load speed 5,100 min-1
Overall length 446 mm
Rated voltage D.C. 36 V
Net weight 5.0 - 5.7 kg
 
without notice.
 
 -
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
 BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /
BL1840B / BL1850 / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF
 
residence.
WARNING: Only use the battery cartridges and chargers listed above.

Intended use



Noise
-
ing to EN62841-2-5:
pA
WA

NOTE:
been measured in accordance with a standard test

another.
NOTE:

exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
-
mined according to EN62841-2-5:
Work mode: cutting wood
h,W2or less
2
NOTE:
measured in accordance with a standard test method

NOTE:


8 ENGLISH
WARNING: The vibration emission during actual
use of the power tool can differ from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only

to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-

with this power tool. Failure to follow all instructions


Save all warnings and instruc-
tions for future reference.



Cordless circular saw safety warnings
Cutting procedures
1. DANGER: Keep hands away from cutting
area and the blade. Keep your second hand
on auxiliary handle, or motor housing. If both

the blade.
2. Do not reach underneath the workpiece. The

workpiece.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4. Never hold the workpiece in your hands or
across your leg while cutting. Secure the
workpiece to a stable platform. It is important to
-
sure, blade binding, or loss of control.

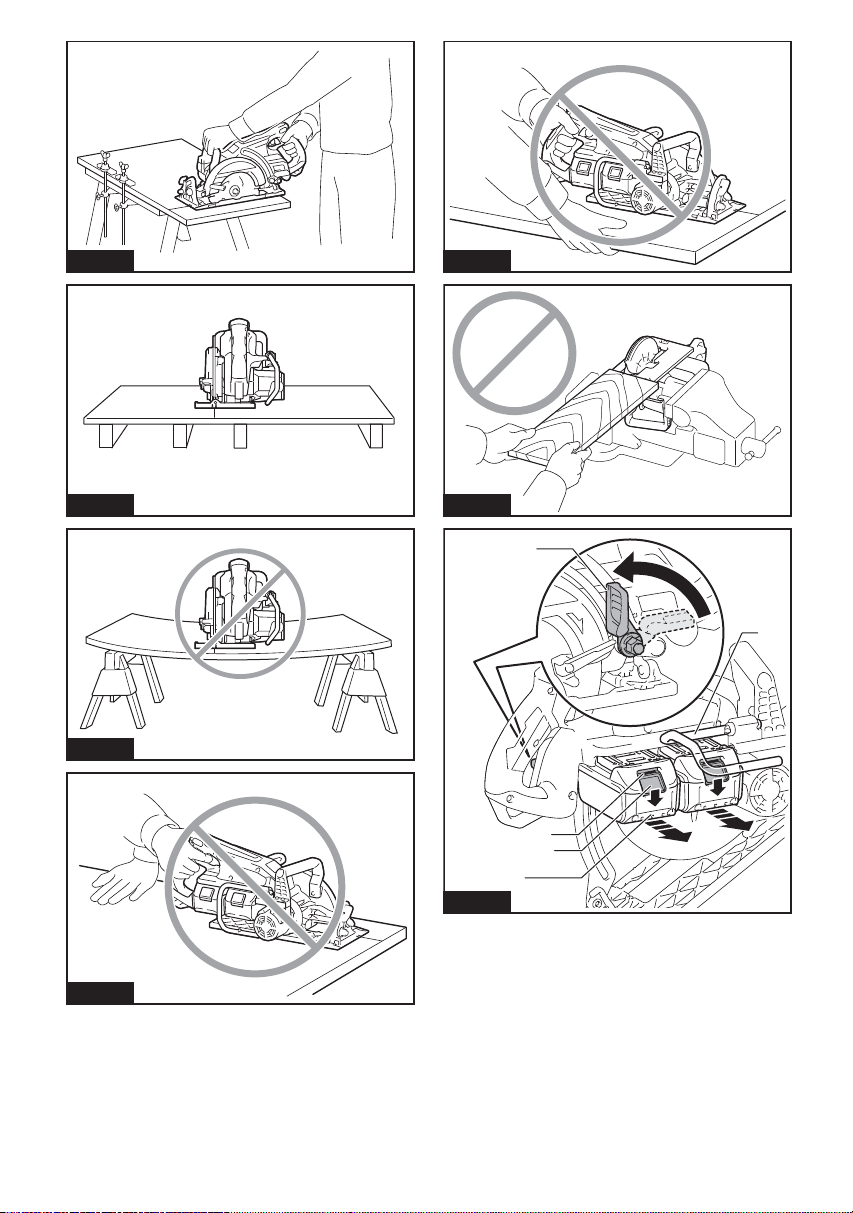

Fig.1
5. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting tool may contact hidden wiring.
Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and could give
the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide.
of cut and reduces the chance of blade binding.
7. Always use blades with correct size and shape
(diamond versus round) of arbour holes.
Blades that do not match the mounting hardware
of the saw will run off-centre, causing loss of
control.
8. Never use damaged or incorrect blade wash-
ers or bolt. The blade washers and bolt were


Kickback causes and related warnings
— kickback is a sudden reaction to a pinched,

uncontrolled saw to lift up and out of the workpiece
toward the operator;
 
kerf closing down, the blade stalls and the motor

operator;
— if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the wood causing the blade

operator.

operating procedures or conditions and can be avoided

1. 
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade.


if proper precautions are taken.
2.
When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the saw motionless in the material until the
blade comes to a complete stop. Never attempt
to remove the saw from the work or pull the
saw backward while the blade is in motion or
kickback may occur. Investigate and take correc-
tive actions to eliminate the cause of blade binding.
3. When restarting a saw in the workpiece, centre
the saw blade in the kerf so that the saw teeth
are not engaged into the material. If a saw blade
-
piece as the saw is restarted.
4. Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel.
Fig.2
Fig.3
5. Do not use dull or damaged blades.

narrow kerf causing excessive friction, blade
binding and kickback.
6. Blade depth and bevel adjusting locking levers
must be tight and secure before making the
cut.
cause binding and kickback.

9 ENGLISH
7. Use extra caution when sawing into existing
walls or other blind areas. The protruding blade

8. 
NEVER place your hand, leg or any part of your
body under the tool base or behind the saw,
especially when making cross-cuts. If kickback


Fig.4
 Never force the saw. Push the saw forward at a
speed so that the blade cuts without slowing.
Forcing the saw can cause uneven cuts, loss of

Lower guard function
1. Check the lower guard for proper closing
before each use. Do not operate the saw if the
lower guard does not move freely and close
instantly. Never clamp or tie the lower guard
into the open position.

lower guard with the retracting handle and make


2.
Check the operation of the lower guard spring. If
the guard and the spring are not operating prop-
erly, they must be serviced before use. Lower


3. The lower guard may be retracted manually
only for special cuts such as “plunge cuts”
and “compound cuts”. Raise the lower guard
by the retracting handle and as soon as the
blade enters the material, the lower guard
must be released. For all other sawing, the lower

4. Always observe that the lower guard is cover-
ing the blade before placing the saw down on
 An unprotected, coasting blade
will cause the saw to walk backwards, cutting
whatever is in its path. Be aware of the time it
takes for the blade to stop after switch is released.
5.
To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check
to see that retracting handle does not touch
tool housing. Leaving blade exposed is VERY

Additional safety warnings
1. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Maintain smooth advancement of tool with-
out decrease in blade speed to avoid overheating
the blade tips.
2. Do not attempt to remove cut material when
blade is moving. Wait until blade stops before
grasping cut material. Blades coast after turn off.
3. Avoid cutting nails. Inspect for and remove all
nails from lumber before cutting.
4. Place the wider portion of the saw base on
that part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made. If the workpiece is short
or small, clamp it down. DO NOT TRY TO HOLD
SHORT PIECES BY HAND!
Fig.5
5. Before setting the tool down after completing a
cut, be sure that the guard has closed and the
blade has come to a complete stop.
6. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
Fig.6
7. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
8. Do not stop the blades by lateral pressure on
the saw blade.
 Do not use any abrasive wheels.
10. Only use the saw blade with the diameter that
-
ual.
the proper guarding of the blade or guard opera-

11. Keep blade sharp and clean. Gum and wood
pitch hardened on blades slows saw and


gum and pitch remover, hot water or kerosene.
Never use gasoline.
12. Wear a dust mask and hearing protection when
use the tool.
13. Always use the saw blade intended for cutting
the material that you are going to cut.
14. Only use the saw blades that are marked with
a speed equal or higher than the speed marked
on the tool.
15. (For European countries only)
Always use the blade which conforms to
EN847-1.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.

10 ENGLISH
5. Do not short the battery cartridge:
 Do not touch the terminals with any con-
ductive material.
 Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
 Do not expose battery cartridge to water
or rain.
A battery short can cause a large current

breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn

8. Be careful not to drop or strike battery.
 Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.

forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-


national regulations.
Tape or mask off open contacts and pack up the

around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
 Installing the batteries to
-

SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that



charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-

cartridge.



CAUTION: Always bring down the base when
installing/removing the batteries. Be careful not to

CAUTION: Do not use the battery adapter with
the circular saw. The cable of the battery adapter
may hinder the operation and result in personal
injury.
Fig.7: 1. Lever 2. Hook 3. Red indicator 4. Button
5.



sliding the button on the front of the cartridge.





CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,


CAUTION: Do not install the battery cartridge
forcibly.

NOTE:
cartridge.
Tool / battery protection system
-

-

placed under one of the following conditions.

11 ENGLISH
Overload protection
When the tool is operated in a manner that causes it to

stops. In this situation, turn the tool off and stop the
application that caused the tool to become overloaded.
Then turn the tool on to restart.
Overheat protection
When the tool is overheated, the tool stops automati-

In this situation, let the tool cool down before turning the
tool on again.
On Blinking
Overload alert
If the tool is operated with excessive load, the mode
indicator will blink in green. The mode indicator stops

load on the tool.
Fig.8: 1. Mode indicator
Overdischarge protection


when the switches are operated, remove the batteries
from the tool and charge the batteries.

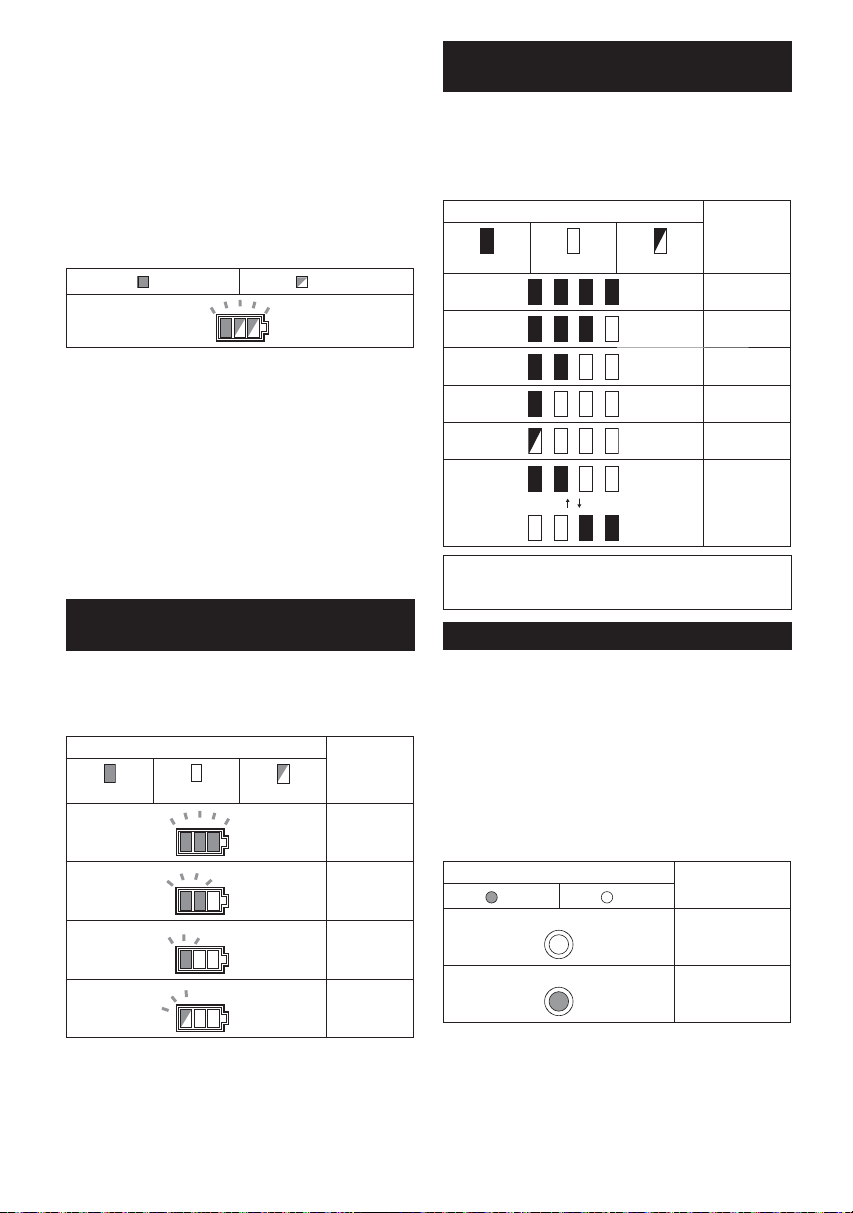

Indicating the remaining battery
capacity
Fig.9: 1.2. Check button



Battery indicator status Remaining
battery
capacity
On Off Blinking
50% to 100%
20% to 50%
0% to 20%
Charge the

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
Fig.10: 1. Indicator lamps 2. Check button
-

light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the



malfunctioned.
NOTE: Depending on the conditions of use and the


Automatic speed change function
This tool has "high speed mode" and "high torque
mode".

depending on the work load. When the work load is low,
the tool will run in the "high speed mode" for quicker
cutting operation. When the work load is high, the tool
will run in the "high torque mode" for powerful cutting
operation.
Fig.11: 1. Mode indicator
The mode indicator lights up when the tool is running in
"high torque mode".
Mode indicator status Operation mode
On Off
High speed mode
High torque mode

12 ENGLISH
Adjusting depth of cut
CAUTION: After adjusting the depth of cut,
always tighten the lever securely.
Loosen the lever on the depth guide and move the base up or down.

For cleaner, safer cuts, set cut depth so that no more

proper cut depth helps to reduce potential for danger-

Fig.12: 1. Lever
Bevel cutting
CAUTION: After adjusting the bevel angle,
always tighten the lever securely.


Fig.13: 1. Lever
Positive stopper
The positive stopper is useful for setting the des-



base until it stops. The position where the tool base

Tighten the lever with the tool base at this position.
Fig.14: 1. Positive stopper
Sighting
For straight cuts, align the 0° position on the front of the base with

Fig.15: 1.2. Cutting line

Switch action
WARNING: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
WARNING: NEVER defeat the lock-off button
by taping down or some other means. A switch with


WARNING: NEVER use the tool if it runs when you
simply pull the switch trigger without pressing the lock-off
button.

service center for proper repairs BEFORE further usage.

pulled, a lock-off button is provided. To start the tool,
depress the lock-off button and pull the switch trigger.
Release the switch trigger to stop.
Fig.16: 1. Switch trigger 2. Lock-off button
NOTICE: Do not pull the switch trigger hard without
pressing in the lock-off button. This can cause switch breakage.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Removing or installing circular saw
blade
CAUTION: Be sure the circular saw blade is
installed with teeth pointing up at the front of the
tool.
CAUTION: Use only the Makita wrench to
install or remove the circular saw blade.
To remove the circular saw blade, press the shaft lock

use the wrench to loosen the hex bolt clockwise. Then

and circular saw blade.

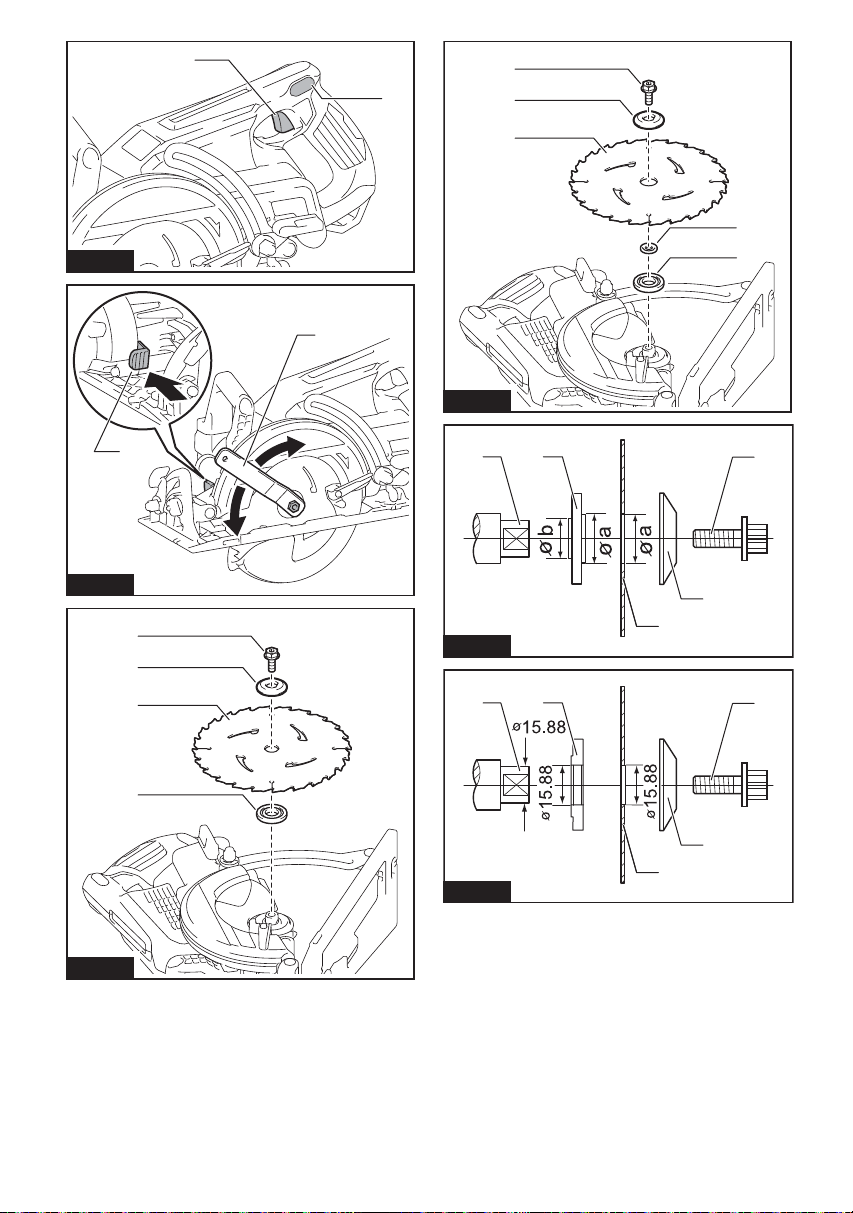

Fig.17: 1. Shaft lock 2. Wrench
For tool without the ring
Fig.18: 1. Hex bolt 2.3. Circular saw
blade 4.
For tool with the ring
Fig.19: 1. Hex bolt 2.3. Circular saw
blade 4. Ring 5.
To install the circular saw blade, follow the removal
procedure in reverse.

other than 15.88 mm hole-diameter
saw blade

one side of it and a different diameter protrusion on the
other side. Choose a correct side on which protrusion




Fig.20: 1. Mounting shaft 2.3. Circular
saw blade 4.5. Hex bolt
WARNING: BE SURE TO TIGHTEN THE HEX
BOLT COUNTERCLOCKWISE SECURELY. Also
be careful not to tighten the bolt forcibly. Slipping
your hand from the hex wrench can cause a per-
sonal injury.
WARNING: Make sure that the protrusion "a"

into the saw blade hole "a" perfectly. Mounting the
blade on the wrong side can result in the dangerous
vibration.

13 ENGLISH

15.88 mm hole-diameter saw blade


outward onto the mounting shaft and then place circu-


For tool without the ring
Fig.21: 1. Mounting shaft 2.3. Circular
saw blade 4.5. Hex bolt
For tool with the ring
Fig.22: 1. Mounting shaft 2.3. Circular
saw blade 4.5. Hex bolt
6. Ring
WARNING: BE SURE TO TIGHTEN THE HEX
BOLT COUNTERCLOCKWISE SECURELY. Also
be careful not to tighten the bolt forcibly. Slipping
your hand from the hex wrench can cause a per-
sonal injury.
WARNING: If the ring is needed to mount the
blade onto the spindle, always be sure that the
correct ring for the blade's arbor hole you intend
to use is installed between the inner and the outer

result in the improper mounting of the blade causing
blade movement and severe vibration resulting in
possible loss of control during operation and in seri-

Blade guard cleaning
When changing the circular saw blade, make sure to
also clean the upper and lower blade guards of accu-
mulated sawdust as discussed in the Maintenance
section. Such efforts do not replace the need to check
lower guard operation before each use.
Connecting a vacuum cleaner
NOTE: In some countries, the tool does not have the



Fig.23: 1. Rubber cap
Fig.24: 1. Rubber cap 2. Vacuum cleaner 3. Hose
-
nect the vacuum cleaner's hose as illustrated.
NOTE: To prevent the rubber cap from being lost,
store it on the front of the tool.
NOTE: When not using the vacuum cleaner, attach

OPERATION
CAUTION: Be sure to move the tool forward
in a straight line gently. Forcing or twisting the tool
will result in overheating the motor and dangerous

NOTE:



as room temperature. Then, the tool can work to its

Fig.25

grip and rear handle. Use both to best grasp the tool.

the circular saw blade. Set the base on the workpiece

contact. Then turn the tool on and wait until the circular




-


the circular saw blade and lead to dangerous kickback
-
cular saw blade to stop and then withdraw tool. Realign
tool on new cut line, and start cut again. Attempt to
avoid positioning which exposes operator to chips and


Hook
CAUTION: Always remove the batteries when
hanging the tool with the hook.
CAUTION: Never hook the tool at high loca-
tions or on the surfaces where the tool may lose
the balance and fall.
CAUTION: Do not pull the tool hooked
downward.


the open position.

the closed position.
Fig.26: 1. Hook
Fig.27
Rip fence (Guide rule)
Optional accessory


against the side of the workpiece and secure it in posi-
tion with the clamping screw on the front of the base. It
also makes repeated cuts of uniform width possible.
Fig.28: 1.2. Clamping screw

14 ENGLISH
Lanyard (tether strap) connection

Read all safety warnings and instructions. Failure to follow

1. Always keep the tool tethered when working "at
height". Maximum lanyard length is 2 m (6.5 ft).
2. Use only with lanyards appropriate for this tool
type and rated for at least 6.5 kg (14.4 lbs).
3. Do not anchor the tool lanyard to anything on
your body or on movable components. Anchor
the tool lanyard to a rigid structure that can
withstand the forces of a dropped tool.
4. Make sure the lanyard is properly secured at
each end prior to use.
5. Inspect the tool and lanyard before each use
for damage and proper function (including
fabric and stitching). Do not use if damaged or
not functioning properly.
6. Do not wrap lanyards around or allow them to
come in contact with sharp or rough edges.
7.
Fasten the other end of the lanyard outside the
working area so that a falling tool is held securely.
8. Attach the lanyard so that the tool will move away
from the operator if it falls. Dropped tools will swing on

 Do not use near moving parts or running
machinery.

10. Do not carry the tool by the attachment device
or the lanyard.
11. Only transfer the tool between your hands
while you are properly balanced.
12.
Do not attach lanyards to the tool in a way that keeps
guards, switches or lock-offs from operating properly.
13. Avoid getting tangled in the lanyard.
14.
Keep lanyard away from the cutting area of the tool.
15. Use multi-action and screw gate type carabineers.
Do not use single action spring clip carabineers.
16. In the event the tool is dropped, it must be tagged
and removed from service, and should be inspected
by a Makita Factory or Authorized Service Center.
Fig.29: 1.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed before
attempting to perform inspection or maintenance.
CAUTION: Clean out the upper and lower guards
to ensure there is no accumulated sawdust which may
impede the operation of the lower guarding system. A


If
the dust is being blown out of the guards be sure the
proper eye and breathing protection is used.
NOTICE: Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks may result.
Adjusting 0°-cut accuracy


1. 
plate.
2. Make the base perpendicular to the blade using

bolt.
Fig.30: 1. Triangular rule 2.
3. Tighten the lever and then make a test cut to
check the verticalness.
To maintain product SAFETY and RELIABILITY,



OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool

accessories or attachments might present a risk of

for its stated purpose.
-

Center.
• Circular saw blade
• Wrench
 
 
NOTE:



15 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : DRS780
Diamètre de lame 185 mm
Profondeur max. de coupe à 0° 65 mm
en biseau à 45° 45 mm
en biseau à 53° 38 mm
Vitesse à vide 5100 min-1
Longueur totale 446 mm
Tension nominale 36 V CC
Poids net 5,0 - 5,7 kg
 

 
• Le poids peut être différent selon les accessoires, notamment la batterie. Les associations la plus légère et la
plus lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.
Batterie et chargeur applicables
Batterie BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /
BL1840B / BL1850 / BL1850B / BL1860B
Chargeur DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF
• 
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation
d’autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.
Utilisations
L’outil est conçu pour effectuer des coupes rectilignes
en longueur ou en biais, ainsi que pour des coupes
d’onglet avec angle dans le bois tout en restant ferme-
ment en contact avec la pièce à travailler.
Bruit

EN62841-2-5 :
pA
WA 

NOTE : La ou les valeurs d’émission de bruit décla-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs d’émission de bruit décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT : Portez un serre-tête antibruit.
AVERTISSEMENT : L’émission de bruit lors de
l’usage réel de l’outil électrique peut être différente de la
ou des valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité à
prendre pour protéger l’utilisateur doivent être basées
sur une estimation de l’exposition dans des condi-
tions réelles d’utilisation (en tenant compte de toutes
les composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension, lorsqu’il
tourne à vide et le moment de son déclenchement).
Vibrations

déterminée selon EN62841-2-5 :
Mode de travail : coupe de bois
h, W2ou moins
2
NOTE : La ou les valeurs de vibration totales décla-
rées ont été mesurées conformément à la méthode
de test standard et peuvent être utilisées pour com-
parer les outils entre eux.
NOTE : La ou les valeurs de vibration totales décla-
rées peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.

16 FRANÇAIS
AVERTISSEMENT : L’émission de vibrations
lors de l’usage réel de l’outil électrique peut être
différente de la ou des valeurs déclarées, suivant
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
La déclaration de conformité CE est fournie en Annexe
A à ce mode d’emploi.
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations

électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
tion, un incendie et/ou de graves blessures.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
fait référence à l’outil électrique alimenté par le secteur
-

Consignes de sécurité pour scie

Procédures de coupe
1. DANGER : Gardez vos mains à l’écart de
la zone de coupe et de la lame. Laissez votre
deuxième main sur la poignée auxiliaire ou le
carter du moteur. La lame ne risquera pas de

les deux pour tenir la scie.
2. Ne placez aucune partie de votre corps sous la
pièce à travailler. Le carter de protection ne peut
pas protéger l’utilisateur de la lame sous la pièce.
3. Réglez la profondeur de coupe suivant l’épais-
seur de la pièce à travailler. La partie de la lame
visible sous la pièce à travailler doit être moindre
qu’une dent de lame complète.
4. Ne tenez jamais la pièce avec les mains ou
contre la jambe pendant la coupe. Fixez la
pièce sur une plate-forme stable. Il est impor-
tant que la pièce soit soutenue convenablement,

de la lame ou la perte de contrôle.
Fig.1
5.
Tenez l’outil électrique par une surface de prise
isolée, lorsque vous effectuez une tâche où l’ou-
til de coupe pourrait toucher un câblage caché.

les parties métalliques exposées de l’outil électrique
sous tension et pourrait électrocuter l’utilisateur.
6. Lors du sciage en long, utilisez toujours un
guide longitudinal ou un guide de chant. La
coupe sera plus précise et cela réduira les risques
de pincement de la lame.
7. 
central est de taille et de forme (diamantée ou
circulaire) appropriée. Les lames qui ne corres-
pondent pas aux éléments de montage de la scie
fonctionneront de manière décentrée, provoquant
une perte de contrôle.
8. N’utilisez jamais de rondelles ou boulons
de la lame endommagés ou inadéquats. Les
rondelles et le boulon de la lame ont été conçus

performance optimale et une utilisation sûre.
Causes des chocs en retour et avertissements
concernant ces derniers
— le choc en retour est une réaction soudaine de
l’outil lorsque la lame de scie est coincée, pincée
ou désalignée, et la scie, hors de contrôle, se
soulève alors et quitte la pièce en se dirigeant
vers l’utilisateur ;
—
lorsque la lame se coince ou est pincée fermement
par le trait de scie qui se referme sur elle, la lame
se bloque et la réaction du moteur entraîne la pro-

— si la lame se tord ou se désaligne par rapport à
la ligne de coupe, les dents arrière risquent de
s’enfoncer dans la surface du bois et la lame de
quitter le trait de scie en reculant brusquement
vers l’utilisateur.
Le choc en retour est le résultat d’une mauvaise uti-
lisation de la scie et/ou de procédures ou conditions
d’utilisation incorrectes. On peut l’éviter en prenant des
précautions adéquates, comme indiqué ci-dessous :
1. Maintenez une poigne ferme à deux mains
sur la scie, et placez vos bras de sorte qu’ils
puissent résister à la force du choc en retour.
Placez-vous d’un côté ou de l’autre de la lame,
jamais dans sa ligne de coupe. Le choc en
retour peut faire bondir la scie vers l’arrière, mais
la force du choc en retour peut être maîtrisée par
l’utilisateur en prenant les précautions adéquates.
2.
Si la lame se pince ou si vous interrompez la
coupe pour une raison quelconque, libérez la
gâchette et maintenez la scie immobile dans
le matériau jusqu’à l’arrêt complet de la lame.
N’essayez jamais de retirer la scie de la pièce
ou de la faire reculer alors que la lame tourne
encore, sous peine de provoquer un choc en
retour.


17 FRANÇAIS
3.
Avant de redémarrer la scie dans la pièce, centrez
la lame de scie dans le trait de scie de sorte que les
dents ne pénètrent pas dans le matériau. Si une lame
de scie coince, elle risque de remonter ou de reculer
brutalement au moment du redémarrage de la scie.
4. Placez un dispositif de soutien sous les grands
panneaux pour réduire les risques de pincement
de la lame et de choc en retour. Les panneaux
de grande dimension ont tendance à s’affaisser
sous leur propre poids. Des supports doivent être
installés sous le panneau, des deux côtés, près de
la ligne de coupe et près du bord du panneau.
Fig.2
Fig.3
5. N’utilisez pas des lames émoussées ou
endommagées. Les lames mal affûtées ou mal
posées produisent un trait de scie étroit, entraî-
nant une friction excessive, le pincement de la
lame et un choc en retour.
6. Les leviers de verrouillage de la profondeur
de coupe et du réglage de coupe en biseau
doivent être serrés de manière ferme et sûre
avant de procéder à la coupe.
pincement et de choc en retour si les réglages de
la lame changent pendant la coupe.
7. Soyez tout particulièrement prudent lorsque
vous sciez dans un mur ou autre surface der-
rière laquelle peuvent se trouver des objets
non visibles. La lame peut causer un choc en

8.
Tenez TOUJOURS l’outil fermement à deux
mains. Ne placez JAMAIS la main, la jambe ou
toute autre partie du corps sous la base de l’ou-
til ou derrière la scie, particulièrement lors de
coupes transversales. En cas de choc en retour, la
scie pourrait facilement bondir vers l’arrière et passer

Fig.4
 Ne forcez jamais la scie. Faites avancer la scie
à une vitesse permettant à la lame de tourner
sans perte de vitesse. Le fait de forcer la scie
peut résulter en des coupes inégales, une perte
de précision et un choc en retour.
Fonctionnement du carter de protection
1. Avant chaque utilisation, assurez-vous que
le carter de protection inférieur ferme bien.
N’utilisez pas la scie si le carter de protection
inférieur ne se déplace pas librement et ne se
referme pas immédiatement. Évitez d’immobi-

en position ouverte. Si la scie tombe acciden-
tellement, le carter de protection inférieur peut se


qu’il se déplace librement sans entrer en contact
avec la lame ou toute autre partie de la scie, et ce
quel que soit l’angle ou la profondeur de coupe.
2. 
de protection inférieur. Le carter de protection
et le ressort doivent être réparés avant l’utili-
sation s’ils ne fonctionnent pas correctement.
Le fonctionnement du carter de protection inférieur
peut être ralenti par des pièces endommagées,
des dépôts gluants ou l’accumulation de débris.
3. Le carter de protection inférieur ne doit être
rétracté manuellement que lors des coupes
spéciales, comme les « coupes en plongée »
et les « coupes mixtes ». Soulevez le carter
de protection inférieur à l’aide de la poignée
rétractable et libérez-le dès que la lame entre
en contact avec le matériau. Pour tout autre

inférieur fonctionner automatiquement.
4. Assurez-vous toujours que le carter de protec-
tion inférieur recouvre la lame avant de poser
la scie sur l’établi ou le plancher. Une lame non
protégée et continuant à fonctionner par inertie
entraînera la scie en arrière coupant tout ce qui se

certain temps avant que la lame ne s’arrête une
fois la gâchette libérée.
5.

se referme bien, ouvrez-le manuellement et relâ-
chez-le. Assurez-vous également que la poignée
rétractable ne touche pas le carter de l’outil. Une
lame exposée est TRÈS DANGEREUSE et peut
causer de graves blessures.
Consignes de sécurité supplémentaires
1. Soyez encore plus prudent pour couper du
bois mouillé, du bois traité sous pression ou
du bois qui contient des nœuds. Pour éviter
que le tranchant de la lame ne surchauffe, faites
avancer l’outil à une vitesse régulière sans ralen-
tissement de la vitesse de rotation de la lame.
2. N’essayez pas de retirer le matériau coupé
pendant que la lame tourne. Attendez l’arrêt
total de la lame avant de saisir le bout de maté-
riau coupé. La lame continue de tourner même
une fois le contact coupé.
3. Prenez garde aux clous pendant la coupe.
Avant de couper dans le bois de construction,
inspectez-le et retirez-en tous les clous.
4. Placez la partie la plus grande du socle de la
scie sur la partie de la pièce qui est solidement
soutenue, non sur celle qui tombera une fois
la coupe terminée. Si la pièce est courte ou
petite, placez-la dans un dispositif de serrage.
N’ESSAYEZ PAS DE TENIR LES COURTES
PIÈCES UNIQUEMENT AVEC LA MAIN !
Fig.5
5. Avant de déposer l’outil une fois la coupe ter-
minée, assurez-vous que le carter de protec-
tion est fermé et que la lame est parfaitement
immobile.
6. N’essayez jamais de scier en plaçant la scie
circulaire à l’envers dans un étau. Cela est très
dangereux et peut entraîner un accident grave.
Fig.6
7. Certains matériaux contiennent des subs-
tances chimiques qui peuvent être toxiques.
Prenez les précautions nécessaires pour ne
pas inhaler les poussières qu’ils dégagent
et pour éviter tout contact avec la peau.
Respectez les données de sécurité du fabri-
cant du matériau.
8. N’appliquez jamais de pression latérale sur la
lame de scie pour l’arrêter.
 N’utilisez pas de disques abrasifs.

18 FRANÇAIS
10. Utilisez uniquement une lame de scie ayant le

mode d’emploi. L’utilisation d’une taille incorrecte
de lame peut affecter la protection de la lame ou
le fonctionnement du carter de protection, ce qui
pourrait provoquer de graves blessures.
11.
Maintenez la lame bien affûtée et propre. Les
dépôts de colle et les copeaux de bois qui durcissent
contre la lame ralentissent la scie et entraînent une
augmentation des risques de choc en retour. Pour



12. Portez un masque antipoussières et des pro-
tections d’oreilles lorsque vous utilisez l’outil.
13. Utilisez toujours la lame de scie conçue pour
la coupe du matériau de travail.
14. Utilisez uniquement des lames de scie sur
lesquelles est indiquée une vitesse égale ou

15. (Pour les pays européens uniquement)
Utilisez toujours une lame conforme à la
norme EN847-1.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS

sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner
de graves blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4.
Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
 Ne touchez les bornes avec aucun maté-
riau conducteur.
 Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
 N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
chauffe, parfois des brûlures et même une
panne.
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de laisser tomber ou de cogner la
batterie.
 N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-

d’emballage doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau

réglementations nationales susceptibles d’être
plus détaillées.


batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Suivez les réglementations locales en matière
de mise au rebut des batteries.
12. Utilisez les batteries uniquement avec les
 L’insertion de
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,

CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine. L’utilisation de batteries de marque
-
voquer l’explosion des batteries, ce qui présente un
risque d’incendie, de dommages matériels et corpo-
rels. Cela annulera également la garantie Makita pour
l’outil et le chargeur Makita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
4. Rechargez la batterie si elle est restée inutili-
sée pendant une période prolongée (plus de
six mois).

19 FRANÇAIS
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est

fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie.
et la batterie, ils peuvent vous glisser des mains, et
s’abîmer ou vous blesser.
ATTENTION : Abaissez toujours la base lors
de l’insertion ou du retrait des batteries. Prenez
garde de ne pas vous pincer les doigts.
ATTENTION : N’utilisez pas l’adaptateur pour
batterie avec la scie circulaire. Le câble de l’adap-
tateur pour batterie pourrait gêner le fonctionne-
ment et provoquer des blessures corporelles.
Fig.7: 1. Levier 2. Crochet 3.
4. Bouton 5. Batterie
-
-

en faisant glisser le bouton à l’avant de la batterie.

la batterie avec la rainure sur le compartiment et insé-



verrouillée.
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que le voyant rouge ne soit
plus visible. Sinon, elle pourrait tomber acciden-
tellement de l’outil, au risque de vous blesser ou de
blesser quelqu’un se trouvant près de vous.
ATTENTION : N’insérez pas la batterie de
force. Si elle ne glisse pas facilement, c’est que vous

NOTE : L’outil ne fonctionne pas avec une seule
batterie.
Système de protection de l’outil/la
batterie

-
tation vers le moteur pour prolonger la durée de vie de
l’outil et de la batterie. Si l’outil ou la batterie se trouve
dans l’une des situations suivantes, l’outil cessera auto-
matiquement de fonctionner. Dans certaines situations,
les témoins s’allument.
Protection contre la surcharge
Lorsque l’outil est utilisé d’une manière provoquant un
appel de courant anormalement élevé, il s’arrête auto-

-

Protection contre la surchauffe
En cas de surchauffe de l’outil, celui-ci s’arrête automa-
tiquement et le témoin de la batterie clignote pendant
-
dir avant de le rallumer.
Allumé Clignotant
Alerte en cas de surcharge
Si l’outil est utilisé avec une charge excessive, le témoin
de mode clignote en vert. Le témoin de mode cesse de

charge sur l’outil.
Fig.8: 1. Témoin de mode
Protection contre la décharge totale
de la batterie
Lorsque la charge restante de la batterie devient très
faible, l’outil s’arrête automatiquement. Si le produit ne


Indication de la charge restante de
la batterie
Fig.9: 1. Témoin de la batterie 2. Bouton de


charge restante de la batterie. Les témoins de batterie
correspondent à chaque batterie.
Statut du témoin de la batterie Charge
restante de la
batterie
Allumé Éteint Clignotant
50 % à 100 %
20 % à 50 %
0 % à 20 %

batterie

20 FRANÇAIS
Indication de la charge restante de
la batterie
Uniquement pour les batteries avec voyant
lumineux
Fig.10: 1. Témoins 2.

pour indiquer la charge restante de la batterie. Les
témoins s’allument pendant quelques secondes.
Témoins Charge
restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %

batterie.
Anomalie
possible
de la batterie.
NOTE : Selon les conditions d’utilisation et la tem-
pérature ambiante, l’indication peut être légèrement
différente de la capacité réelle.
Fonction de changement
automatique de vitesse
Cet outil est pourvu d’un « mode grande vitesse » et
d’un « mode couple élevé ».
L’outil change automatiquement de mode de fonction-
nement en fonction de la charge de travail. Lorsque
la charge de travail est faible, l’outil fonctionne en «
mode grande vitesse » pour une découpe plus rapide.
Lorsque la charge de travail est élevée, l’outil fonc-
tionne en « mode couple élevé » pour une découpe
puissante.
Fig.11: 1. Témoin de mode
Le témoin de mode s’allume lorsque l’outil fonctionne
en « mode couple élevé ».
Statut du témoin de mode Mode de
fonctionnement
Allumé Éteint
Mode grande
vitesse
Mode couple élevé
Réglage de la profondeur de coupe
ATTENTION : Après avoir réglé la profondeur
de coupe, serrez toujours solidement le levier.
-



la profondeur de coupe de sorte que pas plus d’une dent
de lame ne dépasse sous la pièce. L’utilisation d’une
profondeur de coupe adéquate aide à réduire les risques
de dangereux CHOCS EN RETOUR et de blessures.
Fig.12: 1. Levier
Coupe en biseau
ATTENTION : Après avoir ajusté l’angle de
coupe en biseau, serrez toujours fermement le levier.


Fig.13: 1. Levier
Butée positive
La butée positive est pratique pour régler rapidement




position à laquelle s’arrête la base de l’outil correspond


Fig.14: 1. Butée positive
Visée

de la base sur la ligne de coupe. Pour les coupes en biseau

Fig.15: 1.2. Ligne de

Fonctionnement de la gâchette
AVERTISSEMENT : Avant d’insérer la batte-

fonctionne bien et revient en position d’arrêt
lorsque vous la relâchez.
AVERTISSEMENT : NE bloquez JAMAIS le
bouton de sécurité avec du ruban ou de toute
autre manière. Une gâchette dont le bouton de
sécurité est bloqué comporte un risque d’activation
accidentelle pouvant entraîner de graves blessures.
AVERTISSEMENT : N’utilisez JAMAIS l’outil
s’il se met en marche lorsque vous enclenchez
simplement la gâchette sans avoir enfoncé le
bouton de sécurité. Une gâchette devant être
réparée comporte un risque d’activation accidentelle

à un centre d’entretien Makita pour le faire réparer
AVANT de poursuivre l’utilisation.
