Makita JV183DZ User manual

GB Cordless Jig Saw Instruction manual
F Scie sauteuse sans fil Manuel d’instructions
D Akku-Stichsäge Betriebsanleitung
I Sega da traforo a batteria Istruzioni per l’uso
NL Accudecoupeerzaag Gebruiksaanwijzing
E Sierra caladora inalámbrica Manual de instrucciones
P Serra Tico-Tico a Bateria Manual de instruções
DK Ledningsfri stiksav Brugsanvisning
GR Σέγα μπαταρίας Οδηγίες χρήσης
TR Akülü Dekupaj Testere Kullanım kılavuzu
JV143D
JV183D
014240

2
1014241 2014301
3014242
4012314 5014302
2
3
1
4
BA
6
5
7
8
9
8
10
11

3
6012316 7014313
8014243 9014244
10 012321 11 012322
12 012323 13 014245
12
9
13
15
14
9
8
15
16 17
89
15
18

4
14 014249 15 014250
16 014246 17 014247
18 012329 19 012330
20 014248 21 012333
13
19
20
8
21 9
20
21
22
23
24
21
25
26

5
22 012334
27
25

6
ENGLISH (Original instructions)
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications may differ from country to country.
• The weight may differ depending on the attachment(s), including the battery cartridge. The lightest and heaviest
combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
• Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.
WARNING:
•Only use the battery cartridges and chargers listed above. Use of any other battery cartridges and chargers may
cause injury and/or fire.
Intended use ENE019-1
The tool is intended for the sawing of wood, plastic and
metal materials. As a result of the extensive accessory
and saw blade program, the tool can be used for many
purposes and is very well suited for curved or circular
cuts.
General power tool safety
warnings GEA010-2
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury.
Save all warnings and
instructions for future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Cordless jig saw safety warnings
GEB187-1
1. Hold the power tool by insulated gripping
surfaces, when performing an operation where the
cutting accessory may contact hidden wiring.
Cutting accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and could
give the operator an electric shock.
1. Red indicator
2. Button
3. Battery cartridge
4. Cutting action changing lever
5. Lock-off button
6. Switch trigger
7. Blade holder
8. Bolt
9. Hex wrench
10. Blade
11. Roller
12. Hook
13. Dust cover
14. Cutting line
15. Base
16. Edge
17. Graduation
18. Starting hole
19. Hose
20. Rip fence (Guide rule)
21. Fence guide
22. Rip fence
23. Threaded knob
24. Pin
25. Aluminum base
26. Anti-splintering device
27. Cover plate
Model JV143D JV183D
Length of stroke 18 mm 18 mm
Strokes per minute (min-1) 0 - 2,900 0 - 2,900
Blade type B type B type
Max. cutting capacities
Wood 65 mm 65 mm
Mild steel 6 mm 6 mm
Aluminum 10 mm 10 mm
Overall length 245 mm 248 mm
Net weight 2.0 kg 2.0 kg
Rated voltage D.C. 14.4 V D.C. 18 V
Battery cartridge D.C.14.4 V Model BL1415G/BL1420G
D.C.18 V Model BL1815G/BL1820G
Charger DC18WA/DC18WB

7
2. Use clamps or another practical way to secure and
support the workpiece to a stable platform. Holding
the workpiece by hand or against your body leaves it
unstable and may lead to loss of control.
3. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the
workpiece before cutting so that the blade will not
strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the
workpiece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to come
to a complete stop before removing the blade from
the workpiece.
12. Do not touch the blade or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
13. Do not operate the tool at no-load unnecessarily.
14. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
15. Always use the correct dust mask/respirator for
the material and application you are working with.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
IMPORTANT SAFETY
INSTRUCTIONS FOR BATTERY
CARTRIDGE ENC009-5
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on packaging
and labeling must be observed.
For preparation of the item being shipped, consulting
an expert for hazardous material is required. Please
also observe possibly more detailed national
regulations.
Tape or mask off open contacts and pack up the
battery in such a manner that it cannot move around in
the packaging.
11. Follow your local regulations relating to disposal
of battery.
12. Use the batteries only with the products specified
by Makita. Installing the batteries to non-compliant
products may result in a fire, excessive heat,
explosion, or leak of electrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries. Use
of non-genuine Makita batteries, or batteries that have
been altered, may result in the battery bursting causing
fires, personal injury and damage. It will also void the
Makita warranty for the Makita tool and charger.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice less
tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 °C - 40 °C (50 °F - 104 °F). Let a
hot battery cartridge cool down before charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
(Fig. 1)
CAUTION:
• Always switch off the tool before installing or removing
of the battery cartridge.

8
•Hold the tool and the battery cartridge firmly when
installing or removing battery cartridge. Failure to
hold the tool and the battery cartridge firmly may cause
them to slip off your hands and result in damage to the
tool and battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool while
sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip it
into place. Insert it all the way until it locks in place with a
little click. If you can see the red indicator on the upper
side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the red
indicator cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being inserted
correctly.
Battery protection system
The tool is equipped with a battery protection system. This
system automatically cuts off power to the motor to extend
battery life.
The tool will automatically stop during operation if the tool
and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes it to
draw an abnormally high current.
In this situation, release the switch trigger on the tool
and stop the application that caused the tool to
become overloaded. Then pull the switch trigger
again to restart.
If the tool does not start, the battery is overheated. In
this situation, let the battery cool before pulling the
switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low and the tool
will not operate. If you pull the switch trigger, the
motor runs again but stops soon. In this situation,
remove and recharge the battery.
Selecting the cutting action (Fig. 2)
This tool can be operated with an orbital or a straight line
(up and down) cutting action. The orbital cutting action
thrusts the blade forward on the cutting stroke and greatly
increases cutting speed.
To change the cutting action, just turn the cutting action
changing lever to the desired cutting action position. Refer
to the table to select the appropriate cutting action.
006582
Switch action (Fig. 3)
CAUTION:
• Before installing the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
• When not operating the tool, depress the lock-off
button from A side to lock the switch trigger in the OFF
position.
To prevent the switch trigger from accidentally pulled, the
lock-off button is provided.
To start the tool, depress the lock-off button from B side
and pull the switch trigger.
Tool speed is increased by increasing pressure on the
switch trigger. Release the switch trigger to stop. After
use, always press in the lock-off button from A side.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Installing or removing saw blade (Fig. 4)
CAUTION:
• Always clean out all chips or foreign matter adhering to
the blade and/or blade holder. Failure to do so may
cause insufficient tightening of the blade, resulting in a
serious personal injury.
• Do not touch the blade or the workpiece immediately
after operation; they may be extremely hot and could
burn your skin.
• Always secure the blade firmly. Insufficient tightening of
the blade may cause blade breakage or serious
personal injury.
• Use only B type blades. Using blades other than B type
blades causes insufficient tightening of the blade,
resulting in a serious personal injury. (Fig. 5)
To install the blade, loosen the bolt counterclockwise on
the blade holder with the hex wrench.
With the blade teeth facing forward, insert the blade into
the blade holder as far as it will go. Make sure that the
back edge of the blade fits into the roller. Then tighten the
bolt clockwise to secure the blade.
Position Cutting action Applications
0Straight line
cutting action
For cutting mild steel,
stainless steel and plastics.
For clean cuts in wood and
plywood.
ISmall orbit
cutting action
For cutting mild steel,
aluminum and hard wood.
II Medium orbit
cutting action
For cutting wood and
plywood.
For fast cutting in aluminum
and mild steel.
III Large orbit
cutting action
For fast cutting in wood and
plywood.

9
To remove the blade, follow the installation procedure in
reverse.
NOTE:
• Occasionally lubricate the roller.

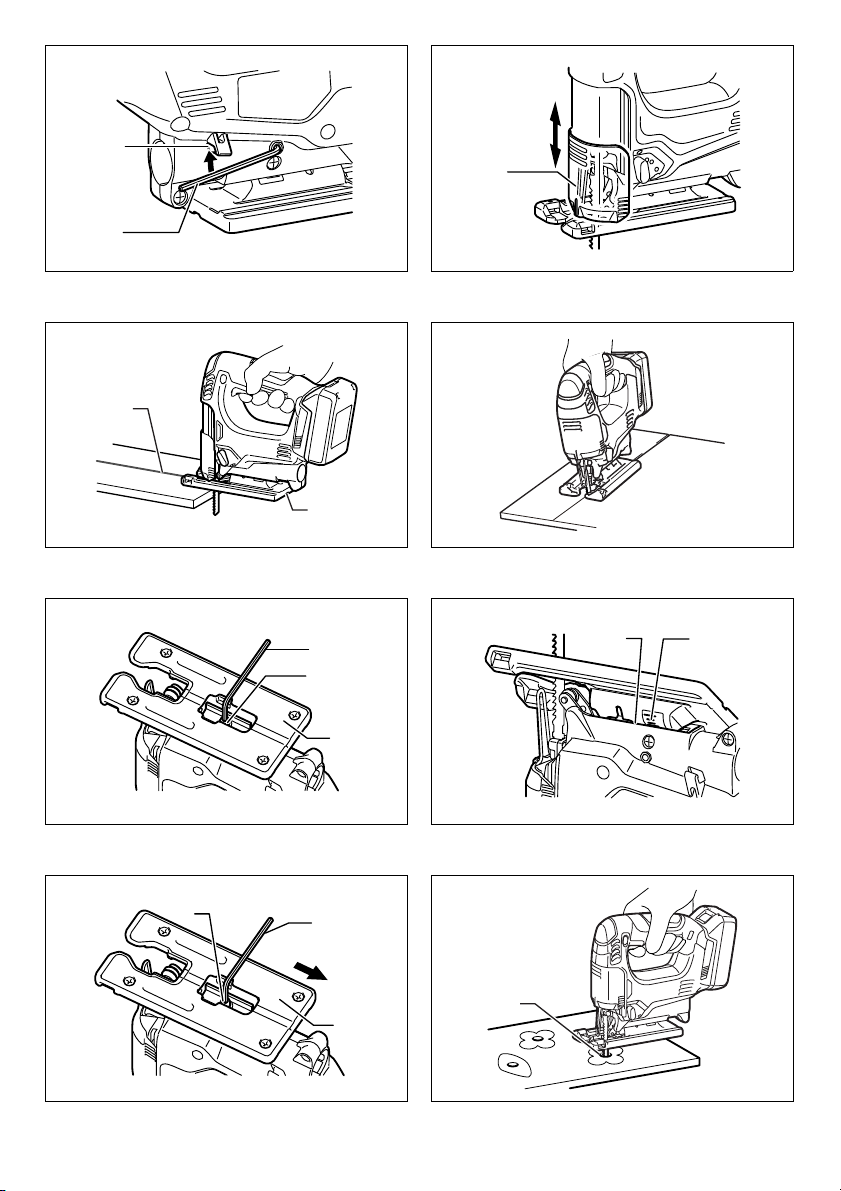

Hex wrench storage (Fig. 6)
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
First, insert the hex wrench into the hole. Then push it into
the hook until it locked.
Dust cover (Fig. 7)
CAUTION:
• Always wear safety goggles even when operating the
tool with the dust cover lowered.
Lower the dust cover to prevent chips from flying.
However, when making bevel cuts, raise it all the way.
OPERATION
CAUTION:
• Always hold the base flush with the workpiece. Failure
to do so may cause blade breakage, resulting in a
serious injury.
• Advance the tool very slowly when cutting curves or
scrolling. Forcing the tool may cause a slanted cutting
surface and blade breakage. (Fig. 8)
Turn the tool on without the blade making any contact and
wait until the blade attains full speed. Then rest the base
flat on the workpiece and gently move the tool forward
along the previously marked cutting line.
Bevel cutting (Fig. 9)
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before tilting the base.
• Raise the dust cover all the way before making bevel
cuts. (Fig. 10)
With the base tilted, you can make bevel cuts at any angle
between 0° and 45° (left or right).
Loosen the bolt on the back of the base with the hex
wrench. Move the base so that the bolt is positioned in the
center of the cross-shaped slot in the base. (Fig. 11)
Tilt the base until the desired bevel angle is obtained. The
edge of the motor housing indicates the bevel angle by
graduations. Then tighten the bolt to secure the base.
Front flush cuts (Fig. 12)
Loosen the bolt on the back of the base with the hex
wrench and slide the base all the way back. Then tighten
the bolt to secure the base.
Cutouts
Cutouts can be made with either of two methods A or B.
A) Boring a starting hole (Fig. 13)
For internal cutouts without a lead-in cut from an
edge, pre-drill a starting hole 12 mm or more in
diameter. Insert the blade into this hole to start your
cut.
B) Plunge cutting (Fig. 14)
You need not bore a starting hole or make a lead-in
cut if you carefully do as follows.
(1) Tilt the tool up on the front edge of the base with
the blade point positioned just above the
workpiece surface.
(2) Apply pressure to the tool so that the front edge
of the base will not move when you switch on the
tool and gently lower the back end of the tool
slowly.
(3) As the blade pierces the workpiece, slowly lower
the base of the tool down onto the workpiece
surface.
(4) Complete the cut in the normal manner.
Finishing edges (Fig. 15)
To trim edges or make dimensional adjustments, run the
blade lightly along the cut edges.
Metal cutting
Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause significant blade wear.
The underside of the workpiece can be greased instead of
using a coolant.
Dust extraction (Fig. 16)
Clean cutting operations can be performed by connecting
this tool to a Makita vacuum cleaner. Insert the hose of the
vacuum cleaner into the hole at the rear of the tool. Lower
the dust cover before operation.
NOTE:
• Dust extraction cannot be performed when making
bevel cuts.
Rip fence (optional accessory)
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before installing or
removing accessories.
1. Straight cuts (Fig. 17)
When repeatedly cutting widths of 160 mm or less,
use of the rip fence will assure fast, clean, straight
cuts. (Fig. 18)
To install, insert the rip fence into the rectangular
hole on the side of the base with the fence guide
facing down. Slide the rip fence to the desired cutting
width position, then tighten the bolt to secure it.
2. Circular cuts
When cutting circles or arcs of 170 mm or less in
radius, install the rip fence as follows. (Fig. 19)
Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up. Insert
the circular guide pin through either of the two holes
on the fence guide. Screw the threaded knob onto
the pin to secure the pin. (Fig. 20)
Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then move
the base all the way forward.
NOTE:
• Always use blades No. B-17, B-18, B-26 or B-27 when
cutting circles or arcs.

10
Anti-splintering device (optional
accessory) (Fig. 21)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the tool
base all the way forward and fit it from the back of tool
base. When you use the cover plate, install the anti-
splintering device onto the cover plate.
CAUTION:
• The anti-splintering device cannot be used when
making bevel cuts.
Cover plate (Optional accessory) (Fig. 22)
Use the cover plate when cutting decorative veneers,
plastics, etc. It protects sensitive or delicate surfaces from
damage. Fit it on the back of the tool base.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Jig saw blades
•Hexwrench
• Rip fence (guide rule) set
• Anti-splintering device
• Hose (For vacuum cleaner)
• Cover plate (For aluminum base type)
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
Noise ENG905-1
The typical A-weighted noise level determined according
to EN62841-2-11:
Sound pressure level (LpA): 82 dB (A)
Sound power level (LWA): 93 dB (A)
Uncertainty (K): 3 dB (A)
ENG907-1
• The declared noise emission value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
• The declared noise emission value(s) may also be
used in a preliminary assessment of exposure.
WARNING:
• Wear ear protection.
• The noise emission during actual use of the power
tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
Vibration ENG900-1
The vibration total value (tri-axial vector sum) determined
according to EN62841-2-11:
Work mode: cutting boards
Vibration emission (ah,B): 7.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: cutting sheet metal
Vibration emission (ah,M): 4.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-2
• The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
• The declared vibration total value(s) may also be used
in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.

11
FRANÇAIS (Instructions d’origine)
Descriptif
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à des modifications sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Le poids peut varier en fonction des pièces complémentaires, notamment de la batterie. La combinaison la plus légère
et la combinaison la plus lourde, selon la procédure EPTA du 01/2014, sont présentées dans le tableau.
Batterie standard et chargeur applicables
• Certains types de batterie et de chargeurs répertoriés ci-dessus peuvent ne pas être disponibles en fonction de votre
région ou lieu de résidence.
AVERTISSEMENT :
•Utilisez uniquement les batteries et chargeurs indiqués ci-dessus. L'utilisation de toute autre batterie ou d'un autre
chargeur peut provoquer des blessures et/ou déclencher un incendie.
Utilisations ENE019-1
Cet outil est conçu pour scier le bois, le plastique et les
matériaux métalliques. Son système de lame et
d’accessoires offre un grand nombre de possibilités et
permet des coupes courbes ou circulaires.
Consignes de sécurité générales
pour outils électriques GEA010-2
AVERTISSEMENT : Veuillez lire les consignes de
sécurité, instructions, illustrations et spécifications
qui accompagnent cet outil électrique. Le non-respect
de toutes les instructions indiquées ci-dessous peut
entraîner une électrocution, un incendie et/ou de graves
blessures.
Conservez toutes les mises en
garde et instructions pour
référence ultérieure.
Le terme « outil électrique » dans les avertissements fait
référence à l’outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou à l’outil électrique fonctionnant
sur batterie (sans cordon d’alimentation).
1. Voyant rouge
2. Bouton
3. Batterie
4. Levier de changement d’action de
coupe
5. Bouton de sécurité
6. Gâchette
7. Porte-lame
8. Boulon
9. Clé hexagonale
10. Lame
11. Rouleau
12. Crochet
13. Protection anti-poussière
14. Ligne de coupe
15. Embase
16. Bord
17. Graduation
18. Trou de départ
19. Tuyau
20. Garde parallèle (règle de guidage)
21. Guide de butée
22. Garde parallèle
23. Bouton fileté
24. Broche
25. Embase en aluminium
26. Protection anti-éclatement
27. Couvercle
Modèle JV143D JV183D
Longueur de course 18 mm 18 mm
Passes par minute (min-1) 0 - 2 900 0 - 2 900
Type de lame Type B Type B
Capacités de coupe max.
Bois 65 mm 65 mm
Acier doux 6 mm 6 mm
Aluminium 10 mm 10 mm
Longueur totale 245 mm 248 mm
Poids net 2,0 kg 2,0 kg
Tension nominale 14,4 V C.C. 18 V C.C.
Batterie C.C. 14,4 V Modèle BL1415G/BL1420G
C.C. 18 V Modèle BL1815G/BL1820G
Chargeur DC18WA/DC18WB

12
Consignes de sécurité pour scie
sauteuse sans fil GEB187-1
1. Tenez l’outil électrique par des surfaces de prise
isolées lorsque vous effectuez une tâche au cours
de laquelle l’accessoire de coupe peut entrer en
contact avec des fils cachés. Le contact de
l’accessoire de découpe avec un fil sous tension peut
transmettre du courant dans les pièces métalliques
exposées de l’outil électrique et électrocuter
l’utilisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer la pièce sur une surface
de travail stable. La pièce sera instable et vous
risquez d’en perdre la maîtrise si vous la tenez dans
vos mains ou l’appuyez contre votre corps.
3. Portez toujours des lunettes de sécurité ou des
lunettes à coques. Les lunettes ordinaires et les
lunettes de soleil NE sont PAS des lunettes de
sécurité.
4. Prenez garde aux clous pendant la coupe. Avant
de commencer le travail, inspectez la pièce et
retirez tous les clous.
5. Ne coupez pas des pièces trop grandes.
6. Avant d’effectuer la coupe, assurez-vous que le
dégagement sous la pièce est suffisant pour que
la lame ne heurte pas une surface dure (sol, établi,
etc.).
7. Tenez l’outil fermement.
8. Assurez-vous que la lame n’est pas en contact
avec la pièce avant de mettre l’outil en marche.
9. Gardez vos mains à l’écart des pièces en
mouvement.
10. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
11. Avant de retirer la lame de la pièce, mettez
toujours l’outil hors tension et attendez que la
lame soit complètement immobilisée.
12. Ne touchez ni la lame ni la pièce immédiatement
après la coupe ; elles peuvent être très chaudes et
vous risquez de vous brûler.
13. Ne faites pas tourner l’outil à vide inutilement.
14. Certains matériaux contiennent des produits
chimiques susceptibles d’être toxiques. Prenez
garde de ne pas avaler la poussière et évitez tout
contact avec la peau. Suivez les données de
sécurité du fournisseur du matériau.
15. Portez toujours un masque antipoussières/un
masque filtrant adapté au matériau travaillé et à
l’application utilisée.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le
produit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner de
graves blessures.
CONSIGNES DE SÉCURITÉ
IMPORTANTES POUR LA
BATTERIE ENC009-5
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps de
fonctionnement devient excessivement court. Il y
a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les à
l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métalliques,
par exemple des clous, des pièces de
monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie peut provoquer une
intensité de courant élevée, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l’outil et la batterie dans un endroit
où la température risque d’atteindre ou de
dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Évitez de laisser tomber ou de cogner la batterie.
9. N’utilisez pas la batterie si elle est endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur les
marchandises dangereuses.
Lors du transport commercial par des tierces parties
ou des transitaires par exemple, des exigences
spécifiques en matière d’étiquetage et d’emballage
doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementations nationales susceptibles d’être plus
détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Suivez les réglementations locales en matière de
mise au rebut des batteries.
12. Utilisez les batteries uniquement avec les produits
spécifiés par Makita. L’insertion de batteries dans
des produits non conformes peut provoquer un
incendie, une chaleur excessive, une explosion ou
une fuite de l’électrolyte.

13
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries Makita
d’origine. L’utilisation de batteries de marque autre que
Makita ou de batteries modifiées peut provoquer
l’explosion des batteries, ce qui présente un risque
d’incendie, de dommages matériels et corporels. Cela
annulera également la garantie Makita pour l’outil et le
chargeur Makita.
Conseils pour assurer la durée de vie
optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit
complètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie à une température ambiante
comprise entre 10 °C et 40 °C. Avant de charger
une batterie chaude, laissez-la refroidir.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Veillez toujours à ce que l’outil soit éteint et la batterie
déposée avant d’effectuer des réglages ou de vérifier
le fonctionnement de l’outil.
Installation et retrait de la batterie (Fig. 1)
ATTENTION :
• Éteignez toujours l’outil avant d’installer ou de déposer
la batterie.
•Tenez fermement l’outil et la batterie lors de
l’installation ou du retrait de la batterie. Si vous ne
tenez pas fermement l’outil et la batterie, ils risquent de
glisser et de s’abîmer ou de vous blesser.
Pour retirer la batterie, faites glisser le bouton à l’avant de
la batterie et sortez la batterie.
Pour installer la batterie, alignez sa languette sur la
rainure qui se trouve à l’intérieur du capot, puis glissez la
batterie pour la mettre en place. Insérez-la bien à fond,
jusqu’à ce qu’elle se verrouille en émettant un léger clic.
Si vous pouvez voir le voyant rouge sur la face supérieure
du bouton, la batterie n’est pas parfaitement verrouillée.
ATTENTION :
• Installez toujours la batterie à fond, de sorte que le
voyant rouge ne soit plus visible. Sinon, elle risque de
tomber accidentellement de l’outil, en vous blessant ou
en blessant une personne située près de vous.
• Ne forcez pas pour installer la batterie. Si la batterie ne
glisse pas aisément, c’est qu’elle n’est pas insérée
correctement.
Système de protection de la batterie
L’outil est équipé d’un système de protection de la
batterie. Ce système coupe automatiquement
l’alimentation en électricité vers le moteur afin de
prolonger la durée de vie de la batterie.
L’outil s’arrête automatiquement pendant le
fonctionnement lorsqu’il et/ou la batterie se trouvent dans
l’une des situations suivantes :
• En surcharge :
L’outil fonctionne de manière à créer un courant
anormalement élevé.
Dans ce cas, relâchez la gâchette de l’outil et arrêtez
l’application qui cause la surcharge de l’outil. Ensuite,
appuyez à nouveau sur la gâchette pour redémarrer
l’outil.
Si l’outil ne démarre pas, la batterie est en
surchauffe. Dans ce cas, laissez la batterie refroidir
avant de presser à nouveau la gâchette.
• Faible tension de la batterie :
L’autonomie restante est trop basse et l’outil ne
fonctionnera pas. Si vous pressez la gâchette, le
moteur redémarre mais s’arrête peu après. Dans ce
cas, retirez la batterie et rechargez-la.
Sélection de l’action de coupe (Fig. 2)
Cet outil peut être utilisé avec une action de coupe
orbitale ou droite (vers le haut ou le bas). L’action de
coupe orbitale pousse la lame en avant sur le trait de
coupe et augmente considérablement la vitesse de
coupe.
Pour changer d’action de coupe, tournez simplement le
levier de changement d’action de coupe sur la position
souhaitée. Reportez-vous au tableau pour sélectionner
l’action de coupe appropriée.
006582
Interrupteur (Fig. 3)
ATTENTION :
• Avant d’installer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsqu’elle est libérée.
• Après l’utilisation de l’outil, enfoncez le bouton de
sécurité du côté A pour verrouiller la gâchette en
position d’arrêt.
Pour éviter tout déclenchement accidentel de la gâchette,
l’outil est muni d’un bouton de sécurité.
Pour démarrer l’outil, enfoncez le bouton de sécurité du
côté B puis appuyez sur la gâchette.
La vitesse de l’outil augmente à mesure que l’on accroît la
pression exercée sur la gâchette. Pour l’arrêter, relâchez
Position Action de coupe Applications
0 Ligne droite
Pour couper de l’acier doux,
de l’acier inoxydable et du
plastique.
Pour couper proprement du
bois et du contre-plaqué.
I Petit orbite
Pour couper de l’acier doux,
de l’aluminium et du bois
dur.
II Moyen orbite
Pour couper du bois et du
contre-plaqué.
Pour couper rapidement de
l’aluminium et de l’acier
doux.
III Grand orbite Pour couper rapidement du
bois et du contre-plaqué.

14
la gâchette. Après l’utilisation, appuyez toujours sur le
bouton de sécurité du côté A.
MONTAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et la
batterie retirée avant d’effectuer toute intervention sur
l’outil.
Installation ou retrait de la lame de la scie
(Fig. 4)
ATTENTION :
• Nettoyez toujours la lame et/ou le porte-lame de tous
les copeaux ou corps étrangers qui y adhèrent. La
négligence de ce nettoyage peut causer un serrage
insuffisant de la lame, entraînant des blessures
personnelles graves.
• Ne touchez ni la lame ni la pièce immédiatement après
la coupe ; elles risquent d’être extrêmement chaudes
et de vous brûler la peau.
• Serrez toujours la lame fermement. Une lame mal
serrée risque de se briser et d’entraîner une grave
blessure.
• Utilisez uniquement des lames de type B. L’utilisation
d’autres types de lames peut causer un serrage
insuffisant de la lame, entraînant des blessures
personnelles graves. (Fig. 5)
Pour installer la lame, desserrez le boulon sur le porte-
lame dans le sens inverse des aiguilles d’une montre à
l’aide de la clé hexagonale.
Les dents de la lame dirigées vers l’avant, insérez la lame
dans le porte-lame jusqu’au bout. Assurez-vous que le
bord à l’arrière de la lame s’insère correctement dans le
rouleau. Serrez ensuite le boulon dans le sens des
aiguilles d’une montre pour sécuriser la lame.
Pour retirer la lame, suivez la procédure d’installation en
sens inverse.
REMARQUE :
• Lubrifiez le rouleau de temps à autre.
Rangement de la clé hexagonale (Fig. 6)
Lorsque vous n’utilisez pas la clé hexagonale, rangez-la
comme illustré sur la figure pour éviter de la perdre.
D’abord, insérez la clé hexagonale dans l’orifice. Puis,
clipsez-la sous le crochet.
Protection anti-poussière (Fig. 7)
ATTENTION :
• Même lorsque la protection anti-poussière est
abaissée, portez toujours des lunettes de sécurité
lorsque vous utilisez l’outil.
Abaissez la protection anti-poussière pour empêcher la
projection de copeaux. Par contre, relevez-la
complètement pour effectuer des coupes en biseau.
FONCTIONNEMENT
ATTENTION :
• Maintenez toujours l’embase parfaitement en contact
avec la pièce. Sinon, la lame risque de se briser et de
causer une grave blessure.
• Faites avancer l’outil très lentement lors de la coupe de
courbes ou de spirales. Le fait de forcer l’outil peut
résulter en une surface de coupe oblique et entraîner le
bris de la lame. (Fig. 8)
Mettez l’outil en marche sans que la lame n’entre en
contact avec aucune surface, et attendez qu’elle ait atteint
sa pleine vitesse. Posez ensuite l’embase à plat sur la
pièce et faites avancer l’outil doucement le long de la
ligne de coupe préalablement tracée.
Coupe en biseau (Fig. 9)
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’incliner l’embase.
• Relevez complètement la protection anti-poussière
avant d’effectuer des coupes en biseau. (Fig. 10)
Avec l’embase inclinée, vous pouvez faire des coupes en
biseau de n’importe quel angle, entre 0° et 45° (gauche
ou droite).
Desserrez le boulon à l’arrière de l’embase avec la clé
hexagonale. Déplacez l’embase afin de positionner le
boulon au centre de l’emplacement en forme de croix sur
l’embase. (Fig. 11)
Inclinez l’embase jusqu’à l’angle de coupe en biseau
désiré. L’angle de coupe en biseau est indiqué par une
graduation en degrés sur le bord du carter. Ensuite,
serrez le boulon pour sécuriser l’embase.
Coupes à ras à l’avant (Fig. 12)
Desserrez le boulon situé à l’arrière de l’embase à l’aide
de la clé hexagonale et faites coulisser entièrement
l’embase vers l’arrière. Ensuite, serrez le boulon pour
sécuriser l’embase.
Découpage
Le découpage peut s’effectuer par la méthode A ou B.
A) Perçage d’un trou de départ (Fig. 13)
Pour les échancrures internes sans coupe inclinée à
partir d’un bord, réalisez un avant-trou de 12 mm ou
plus de diamètre. Insérez la lame dans son orifice
pour commencer la coupe.
B) Rainures (Fig. 14)
Si vous procédez soigneusement de la façon qui suit,
il n’est pas nécessaire de percer un trou de départ ou
d’effectuer une coupe d’introduction.
(1) Inclinez l’outil vers le bord avant de l’embase, le
bout de la lame se trouvant juste au-dessus de
la surface de la pièce.
(2) Appliquez une pression sur l’outil, de sorte que
le bord avant de l’embase ne bouge pas lorsque
vous mettrez l’outil en marche, puis abaissez
doucement l’arrière de l’outil.
(3) À mesure que la lame pénètre dans la pièce,
abaissez lentement l’embase de l’outil sur la
surface de la pièce.
(4) Complétez ensuite la coupe de façon normale.
Finition des bords (Fig. 15)
Pour égaliser les bords ou pour ajuster les dimensions,
faites passer la lame légèrement le long des bords
coupés.

15
Coupe du métal
Utilisez toujours un fluide de refroidissement (huile de
coupe) adéquat lors de la coupe du métal. Autrement,
cela usera considérablement la lame. Au lieu d’utiliser un
fluide de refroidissement pour la face inférieure de la
pièce, vous pouvez la recouvrir de graisse.
Extraction des poussières (Fig. 16)
Les opérations de coupe propre peuvent être effectuées
en reliant l’outil à un aspirateur Makita. Insérez le tuyau
de l’aspirateur dans l’orifice situé à l’arrière de l’outil.
Abaissez la protection anti-poussière avant de travailler.
REMARQUE :
• L’extraction des poussières ne peut pas être effectuée
lors de coupes en biseau.
Garde parallèle (accessoire en option)
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’installer ou de retirer
des accessoires.
1. Coupes droites (Fig. 17)
Lorsque vous taillez des morceaux dont la largeur est
de 160 mm ou moins, utilisez le garde parallèle pour
assurer une coupe droite, rapide et propre. (Fig. 18)
Pour l’installation, insérez le garde parallèle dans
l’orifice rectangulaire sur le côté de l’embase en
dirigeant le guide de butée vers le bas. Faites
coulisser le garde parallèle jusqu’à la largeur de
coupe souhaitée, puis serrez le boulon pour le
sécuriser.
2. Coupes circulaires
Pour découper des cercles ou des arcs de 170 mm
ou moins de rayon, installez le garde parallèle
comme suit. (Fig. 19)
Insérez le garde parallèle dans l’orifice rectangulaire
sur le côté de l’embase en dirigeant le guide de butée
vers le haut. Insérez la broche du guide circulaire
dans l’un des deux orifices du guide de butée. Vissez
le bouton fileté sur la broche afin de la sécuriser.
(Fig. 20)
Maintenant, faites coulisser le garde parallèle
jusqu’au rayon de coupe souhaité, puis serrez le
boulon pour le sécuriser. Déplacez ensuite l’embase
complètement vers l’avant.
REMARQUE :
• Utilisez toujours les lames n° . B-17, B-18, B-26 ou
B-27 pour couper des cercles ou des arcs.
Protection anti-éclatement (accessoire en
option) (Fig. 21)
Pour des coupes sans éclatement, utilisez la protection
anti-éclatement. Pour installer la protection anti-
éclatement, déplacez l’embase de l’outil complètement
vers l’avant et fixez-la à partir de l’arrière de l’embase de
l’outil. Lorsque vous utilisez le couvercle, installez la
protection anti-éclatement par-dessus le couvercle.
ATTENTION :
• La protection anti-éclatement ne peut pas être utilisée
pour des coupes en biseau.
Couvercle (accessoire en option) (Fig. 22)
Utilisez le couvercle lorsque vous découpez du placage
ou du plastique décoratif, etc. Il protège des dommages
les surfaces sensibles ou délicates. Fixez-le à l’arrière de
l’embase de l’outil.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou de produit similaire. Ces produits risquent
de provoquer des décolorations, des déformations ou
des fissures.
Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les
réparations ainsi que tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre d’entretien
Makita agréé, exclusivement avec des pièces de
rechange Makita.
ACCESSOIRES FOURNIS EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour être utilisés avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont été
conçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre Centre de service local Makita.
• Lames de scie sauteuse
• Clé hexagonale
• Jeu de gardes parallèle (règle de guidage)
• Protection anti-éclatement
• Tuyau (pour aspirateur)
• Couvercle (pour type d’embase en aluminium)
• Batterie et chargeur Makita d’origine
REMARQUE :
• Certains éléments de la liste peuvent être inclus en tant
qu’accessoires standard dans le coffret de l’outil
envoyé. Ils peuvent varier suivant les pays.
Bruit ENG905-1
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN62841-2-11 :
Niveau de pression sonore (LpA) : 82 dB (A)
Niveau de puissance sonore (LWA) : 93 dB (A)
Incertitude (K) : 3 dB (A)
ENG907-1
• La ou les valeurs d’émission de bruit déclarées ont été
mesurées conformément à la méthode de test
standard et peuvent être utilisées pour comparer les
outils entre eux.
• La ou les valeurs d’émission de bruit déclarées
peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
• Portez un serre-tête antibruit.

16
• L’émission de bruit lors de l’usage réel de l’outil
électrique peut être différente de la ou des valeurs
déclarées, suivant la façon dont l’outil est utilisé,
particulièrement selon le type de pièce usinée.
• Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles
d’utilisation (en tenant compte de toutes les
composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension,
lorsqu’il tourne à vide et le moment de son
déclenchement).
Vibrations ENG900-1
La valeur totale de vibration (somme du vecteur triaxial) a
été déterminée selon la norme EN62841-2-11 :
Mode de fonctionnement : découpe de planches
Émission de vibrations (ah,B) : 7,0 m/s2
Incertitude (K) : 1,5 m/s2
Mode de fonctionnement : découpe de tôle
Émission de vibrations (ah,M):4,5m/s
2
Incertitude (K) : 1,5 m/s2
ENG901-2
• La ou les valeurs de vibration totales déclarées ont été
mesurées conformément à la méthode de test
standard et peuvent être utilisées pour comparer les
outils entre eux.
• La ou les valeurs de vibration totales déclarées
peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de
l’outil électrique peut être différente de la ou des
valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce
usinée.
• Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles
d’utilisation (en tenant compte de toutes les
composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension,
lorsqu’il tourne à vide et le moment de son
déclenchement).
Déclaration de conformité CE
Pour l’Europe uniquement
La Déclaration de conformité CE figure en Annexe A du
présent mode d’emploi.

17
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
SPEZIFIKATIONEN
• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen
Technischen Daten ohne Vorankündigung vorbehalten.
• Die Technischen Daten können in den einzelnen Ländern voneinander abweichen.
• Das Gewicht kann sich je nach Umfang und Art der vorhandenen Zubehörteile inkl. Akkublock ändern. Das Gewicht
der leichtest- und schwerstmöglichen Kombination, das im Einklang mit dem EPTA-Verfahren 01/2014 ermittelt wurde,
ist in der Tabelle aufgeführt.
Zu verwendender Akkublock mit Ladegerät
• In Abhängigkeit der Region, in der Sie ansässig sind, kann es vorkommen, dass einige von den oben aufgeführten
Akkublöcken und Ladegeräten nicht verfügbar sind.
WARNUNG:
•Verwenden Sie ausschließlich die oben angegebenen Akkublöcke und Ladegeräte. Bei Verwendung anderer
Akkublöcke und Ladegeräte besteht Verletzungs- und Brandgefahr.
Verwendungszweck ENE019-1
Das Werkzeug wurde für das Sägen von Holz, Kunststoff
und Metallmaterial entwickelt. Als Ergebnis des
umfangreichen Zubehör- und Sägeblattprogramms ist das
Werkzeug vielseitig verwendbar und gut geeignet für
kurvige und kreisförmige Schnitte.
Allgemeine
Sicherheitswarnungen für
Elektrowerkzeuge GEA010-2
WARNUNG: Lesen Sie alle mit diesem
Elektrowerkzeug gelieferten Sicherheitswarnungen,
Anweisungen, Abbildungen und technischen Daten
durch. Eine Missachtung der unten aufgeführten
Anweisungen kann zu einem elektrischen Schlag, Brand
und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
1. Roter Bereich
2. Taste
3. Akkublock
4. Hebel zum Wechseln der
Sägebetriebsart
5. Entsperrungstaste
6. Ein/Aus-Schalter
7. Sägeblatthalter
8. Schraube
9. Sechskantschlüssel
10. Sägeblatt
11. Rolle
12. Haken
13. Staubfänger
14. Schnittlinie
15. Gleitschuh
16. Kante
17. Einteilungen
18. Anfangsloch
19. Schlauch
20. Parallelanschlag (Führungslineal)
21. Gehrungsanschlag
22. Parallelanschlag
23. Gewindeknopf
24. Stift
25. Aluminiumgleitschuh
26. Splitterschutz
27. Abdeckungsplatte
Modell JV143D JV183D
Hubhöhe 18 mm 18 mm
Schläge pro Minute (min-1) 0 - 2.900 0 - 2.900
Sägeblatttyp B-Typ B-Typ
Max. Schneidleistungen
Holz 65 mm 65 mm
Weichstahl 6 mm 6 mm
Aluminium 10 mm 10 mm
Gesamtlänge 245 mm 248 mm
Nettogewicht 2,0 kg 2,0 kg
Nennspannung 14,4 V Gleichspannung 18 V Gleichspannung
Akkublock 14,4 V Gleichspannung Modell BL1415G/BL1420G
18 V Gleichspannung Modell BL1815G/BL1820G
Ladegerät DC18WA/DC18WB

18
Sicherheitswarnungen für
Akku-Stichsäge GEB187-1
1. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass das
Schneidwerkzeug verborgene Kabel kontaktiert.
Bei Kontakt mit einem Strom führenden Kabel können
die freiliegenden Metallteile des Elektrowerkzeugs
ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
2. Verwenden Sie Klemmen oder eine andere
praktische Methode, um das Werkstück auf einer
stabilen Unterlage zu sichern und abzustützen.
Wenn Sie das Werkstück nur von Hand oder gegen
Ihren Körper halten, befindet es sich in einer instabilen
Lage, die zum Verlust der Kontrolle führen kann.
3. Tragen Sie stets eine Sicherheits- oder
Schutzbrille. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine
Sicherheitsbrille.
4. Vermeiden Sie das Schneiden von Nägeln.
Untersuchen Sie das Werkstück auf Nägel, und
entfernen Sie diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Schneiden, dass
genügend Platz hinter dem Werkstück vorhanden
ist, damit das Sägeblatt nicht auf den Boden, die
Werkbank usw. trifft.
7. Halten Sie das Werkzeug mit festem Griff.
8. Vergewissern Sie sich vor dem Einschalten des
Werkzeugs, dass das Sägeblatt nicht das
Werkstück berührt.
9. Halten Sie die Hände von beweglichen Teilen fern.
10. Lassen Sie das Werkzeug nicht unbeaufsichtigt
laufen. Benutzen Sie das Werkzeug nur im
handgeführten Einsatz.
11. Schalten Sie das Werkzeug stets aus, und warten
Sie, bis das Sägeblatt zum vollständigen Stillstand
kommt, bevor Sie das Sägeblatt aus dem
Werkstück entfernen.
12. Vermeiden Sie eine Berührung des Sägeblatts
oder des Werkstücks unmittelbar nach der
Bearbeitung, weil sie dann möglicherweise noch
sehr heiß sind und Hautverbrennungen
verursachen können.
13. Lassen Sie das Werkzeug nicht unnötig im
Leerlauf laufen.
14. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materiallieferanten.
15. Verwenden Sie stets die korrekte Staubschutz-/
Atemmaske für das jeweilige Material und die
Anwendung.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt
abhalten. MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung können
schwere Personenschäden verursachen.
WICHTIGE
SICHERHEITSANWEISUNGEN
FÜR AKKU ENC009-5
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort ein.
Anderenfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge haben
kann.
6. Lagern Sie das Werkzeug und den Akku nicht an
Orten, an denen die Temperatur 50 °C erreichen
oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkommen
verbraucht ist. Der Akku kann im Feuer
explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unterliegen
den Anforderungen der Gefahrengut-
Gesetzgebung.
Für kommerzielle Transporte, z. B. durch Dritte oder
Spediteure, müssen besondere Anforderungen zu
Verpackung und Etikettierung beachtet werden.
Zur Vorbereitung des zu transportierenden Artikels ist
eine Beratung durch einen Experten für Gefahrengut
erforderlich. Bitte beachten Sie möglicherweise
ausführlichere nationale Vorschriften.
Überkleben oder verdecken Sie offene Kontakte, und
verpacken Sie den Akku so, dass er sich in der
Verpackung nicht umher bewegen kann.
11. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
12. Verwenden Sie die Akkus nur mit den von Makita
angegebenen Produkten. Das Einsetzen der Akkus

19
in nicht konforme Produkte kann zu einem Brand,
übermäßiger Hitzebildung, einer Explosion oder
Auslaufen von Elektrolyt führen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
ACHTUNG: Verwenden Sie nur Original-Makita-
Akkus. Die Verwendung von Nicht-Original-Makita-Akkus
oder von Akkus, die abgeändert worden sind, kann zum
Bersten des Akkus und daraus resultierenden Bränden,
Personenschäden und Beschädigung führen. Außerdem
wird dadurch die Makita-Garantie für das Makita-
Werkzeug und -Ladegerät ungültig.
Hinweise zur Aufrechterhaltung der
maximalen Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und nehmen Sie
den Akkublock vom Werkzeug ab, bevor Sie
Einstellungen oder Funktionsprüfungen am Werkzeug
vornehmen.
Einsetzen und Abnehmen des
Akkublocks (Abb. 1)
ACHTUNG:
• Schalten Sie das Werkzeug stets aus, bevor Sie den
Akkublock einsetzen oder abnehmen.
•Halten Sie das Werkzeug und den Akkublock
sicher fest, wenn Sie den Akkublock einsetzen
oder herausnehmen. Andernfalls könnte Ihnen das
Werkzeug oder der Akkublock aus den Händen fallen,
sodass das Werkzeug oder der Akkublock beschädigt
werden oder diese Verletzungen verursachen.
Zum Abnehmen des Akkublocks müssen Sie die Taste
auf der Vorderseite des Akkublocks schieben und
gleichzeitig den Akkublock aus dem Gerät herausziehen.
Zum Einsetzen des Akkublocks müssen Sie die Zunge
des Akkublocks an der Rille im Gehäuse ausrichten und
in die gewünschte Position schieben. Setzen Sie den
Akkublock ganz ein, bis er mit einem leisen Klick
einrastet. Wenn Sie den roten Bereich oben auf der Taste
sehen können, ist der Batterieadapter nicht ganz
eingerastet.
ACHTUNG:
• Setzen Sie den Akkublock unbedingt ganz ein, bis der
rote Bereich nicht mehr zu sehen ist. Andernfalls kann
der Akkublock versehentlich aus dem Werkzeug fallen
und Sie oder umstehende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine
Gewalt an. Wenn der Akkublock nicht leicht
hineingleitet, ist er nicht richtig angesetzt.
Akku-Schutzsystem
Das Werkzeug ist mit einem Akku-Schutzsystem
ausgestattet. Dieses System schaltet die
Stromversorgung des Motors automatisch aus, um die
Lebensdauer des Akkus zu verlängern.
Unter folgenden Bedingungen des Werkzeugs und/oder
des Akkus kann das Werkzeug während des Betriebs
automatisch stoppen:
• Überlastet:
Das Werkzeug wird auf eine Weise betrieben, die zu
einer abnormal hohen Stromaufnahme führt.
Lassen Sie in dieser Situation den Ein/Aus-Schalter
des Werkzeugs los und beenden Sie die Arbeiten,
die zu der Überlastung des Werkzeugs geführt
haben. Betätigen Sie anschließend den Ein/Aus-
Schalter wieder, um das Werkzeug wieder in Betrieb
zu nehmen.
Wenn das Werkzeug nicht startet, ist der Akku
überhitzt. Lassen Sie in dieser Situation den Akku
erst abkühlen, bevor Sie wieder den Ein/Aus-Schalter
betätigen.
• Spannung des Akkus zu niedrig:
Die noch vorhandene Akkuladung ist zu niedrig, und
das Werkzeug startet nicht. Bei Betätigung des Ein/
Aus-Schalters läuft der Motor an, stoppt jedoch
sogleich wieder. Nehmen Sie in dieser Situation den
Akku ab und laden Sie den Akku wieder auf.
Auswählen der Sägebetriebsart (Abb. 2)
Dieses Werkzeug kann mit und ohne Pendelhub (nur Auf-
und Abbewegung) betrieben werden. Der Pendelhub-
Sägebetrieb schieb das Sägeblatt beim Sägehub nach
vorn und erhöht so deutlich die Schnittgeschwindigkeit.
Um die Sägebetriebsart umzustellen, drehen Sie den
Hebel zum Wechseln der Sägebetriebsart einfach auf die
Position der gewünschten Sägebetriebsart. Siehe die
Tabelle zur Auswahl der richtigen Sägebetriebsart.
006582
Position Sägebetriebsart Anwendungen
0
Schnittbetriebs
art kein
Pendelhub
Für Schnitte in
Schmiedestahl, Edelstahl
und Plastik.
Für saubere Schnitte in Holz
und Sperrholz.
I
Schnittbetriebs
art kleiner
Pendelhub
Für Schnitte in Aluminium,
Schmiedestahl und
Hartholz.
II
Schnittbetriebs
art mittlerer
Pendelhub
Für Schnitte in Holz und
Sperrholz.
Für schnelle Schnitte in
Aluminium und
Schmiedestahl.
III
Schnittbetriebs
art großer
Pendelhub
Für schnelle Schnitte in
Holz und Sperrholz.

20
Bedienen des Ein/Aus-Schalters (Abb. 3)
ACHTUNG:
• Achten Sie vor dem Einsetzen des Akkublocks in das
Werkzeug darauf, dass sich der Ein/Aus-Schalter
korrekt bedienen lässt und beim Loslassen in die
Position „OFF“ (AUS) zurückkehrt.
• Wenn das Werkzeug nicht betrieben wird, drücken Sie
die Entsperrungstaste von der Seite A nach unten, um
den Ein/Aus-Schalter in der Position OFF (AUS) zu
verriegeln.
Damit die Ein/Aus-Schalter nicht versehentlich gezogen
wird, befindet sich am Werkzeug eine Entsperrungstaste.
Um das Werkzeug zu starten, drücken Sie
Entsperrungstaste von der Seite B nach unten und
betätigen den Ein/Aus-Schalter.
Die Geschwindigkeit des Werkzeugs wird durch größeren
Druck auf den Ein/Aus-Schalter erhöht. Lassen Sie zum
Ausschalten des Werkzeugs den Ein/Aus-Schalter los.
Drücken Sie die Entsperrungstaste nach dem Gebrauch
stets von der Seite A herunter.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Arbeiten am Werkzeug
ausführen.
Montage und Demontage des Sägeblatts
(Abb. 4)
ACHTUNG:
• Entfernen Sie stets alle Splitter und sonstiges
Fremdmaterial vom Sägeblatt und dem Blatthalter. Tun
Sie dies nicht, kann sich das Sägeblatt lösen, was zu
schweren Personenschäden führen kann.
• Berühren Sie kurz nach dem Betrieb weder das
Sägeblatt noch das Werkstück. Diese können extrem
heiß sein und zu Verbrennungen führen.
• Spannen Sie das Sägeblatt immer fest ein. Andernfalls
kann das Sägeblatt brechen, was zu schweren
Personenschäden führen kann.
• Verwenden Sie nur Sägeblätter vom Typ B. Bei
Verwendung anderer Sägeblätter als vom Typ B, wird
das Sägeblatt unzureichend festgezogen, was zu
schweren Personenschäden führen kann. (Abb. 5)
Zum Montieren des Sägeblatts lösen Sie zunächst die
Schraube, mit der der Sägeblatthalter befestigt ist, mit
dem Sechskantschlüssel gegen den Uhrzeigersinn.
Führen Sie das Sägeblatt mit nach vorn ausgerichteten
Zähnen bis zum Anschlag in den Sägeblatthalter ein. Die
hintere Kante des Sägeblatts muss in die Rolle passen.
Ziehen Sie dann die Schraube zur Sicherung des
Sägeblatts im Uhrzeigersinn an.
Zum Demontieren des Sägeblatts müssen Sie die
Einbauprozedur in umgekehrter Reihenfolge ausführen.
HINWEIS:
• Schmieren Sie die Rolle gelegentlich.
Aufbewahrung des Sechskantschlüssels
(Abb. 6)
Wenn Sie den Sechskantschlüssel nicht verwenden,
bewahren Sie ihn wie in der Abbildung dargestellt auf,
damit er nicht verloren geht.
Setzen Sie zuerst den Sechskantschlüssel in das Loch
ein. Drücken Sie den Schlüssel dann in den Haken, bis
dieser einrastet.
Staubfänger (Abb. 7)
ACHTUNG:
• Tragen Sie während der Bedienung des Werkzeugs
stets eine Schutzbrille, auch bei herabgelassenem
Staubfänger.
Lassen Sie den Staubfänger herab, um umherfliegende
Späne zu vermeiden. Für Gehrungsschnitte heben Sie ihn
jedoch ganz an.
BETRIEB
ACHTUNG:
• Halten Sie den Gleitschuh stets bündig mit dem
Werkstück. Tun Sie dies nicht, kann das Sägeblatt
brechen, was zu schweren Personenschäden führen
kann.
• Schieben Sie das Werkzeug bei Kurvenschnitten und
beim Rollen sehr langsam vor. Druck auf das
Werkzeug kann zu einer schiefen Schnittfläche und zu
Sägeblattbrüchen führen. (Abb. 8)
Schalten Sie das Werkzeug ein, ohne dass das Sägeblatt
Kontakt hat, und warten Sie, bis das Sägeblatt seine volle
Drehzahl erreicht. Setzen Sie dann den Gleitschuh flach
auf das Werkstück und bewegen Sie das Werkzeug
langsam entlang der markierten Schnittlinie nach vorn.
Gehrungsschnitt (Abb. 9)
ACHTUNG:
• Schalten Sie immer das Werkzeug aus und entfernen
Sie den Akkublock, bevor Sie den Gleitschuh neigen.
• Heben Sie den Staubfänger vor Gehrungsschnitten
ganz an. (Abb. 10)
Mit geneigtem Gleitschuh können Sie Gehrungsschnitte
mit einem Winkel von 0° bis 45° (links und rechts)
ausführen.
Lösen Sie die Schraube auf der Rückseite des
Gleitschuhs mit dem Sechskantschlüssel. Verschieben
Sie den Gleitschuh so, dass die Schraube in der Mitte des
kreuzförmigen Schlitzes im Gleitschuh liegt. (Abb. 11)
Drehen Sie den Gleitschuh bis zum gewünschten Winkel.
Die Kante des Motorgehäuses zeigt den Gehrungswinkel
in Einteilungen an. Ziehen Sie dann die Schraube zur
Sicherung des Gleitschuhs an.
Frontbündige Schnitte (Abb. 12)
Lösen Sie die Schraube auf der Rückseite des
Gleitschuhs mit dem Sechskantschlüssel, und schieben
Sie den Gleitschuh ganz zurück. Ziehen Sie dann die
Schraube zur Sicherung des Gleitschuhs an.
Ausschnitte
Ausschnitte können entweder mit Methode A oder B
hergestellt werden.
