Makita GA4540 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Angle Grinder
Meuleuse d'Angle
Esmeriladora Angular
GA4040
GA4540
GA5040
GA6040
012721

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model GA4040 GA4540 GA5040 GA6040
Wheel diameter 100 mm (4") 115 mm (4-1/2") 125 mm (5") 150 mm (6")
Spindle thread M10 x 1.25 5/8" 5/8" 5/8"
No load speed (RPM) 11,000 /min 11,000 /min 11,000 /min 9,000 /min
Overall length 303 mm (11-7/8") 303 mm (11-7/8") 303 mm (11-7/8") 303 mm (11-7/8")
Net weight 2.3 kg (5.0 lbs) 2.4 kg (5.3 lbs) 2.4 kg (5.3 lbs) 2.5 kg (5.5 lbs)
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA008-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. . Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.

3
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Service
24. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and
changing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating
Volts Total length of cord in feet
More Than Not More Than
120V 25 ft. 50 ft. 100 ft. 150 ft.
AWG
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Not Recommended
220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.
000300
GEB033-6
GRINDER SAFETY WARNINGS
Safety Warnings Common for Grinding, Sanding,
Wire Brushing, or Abrasive Cutting-Off Operations:
1. This power tool is intended to function as a
grinder, sander, wire brush or cut-off tool.
Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, fire
and/or serious injury.
2. Operations such as polishing are not
recommended to be performed with this
power tool. Operations for which the power tool
was not designed may create a hazard and cause
personal injury.
3. Do not use accessories which are not
specifically designed and recommended by
the tool manufacturer. Just because the

4
accessory can be attached to your power tool, it
does not assure safe operation.
4. The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and fly apart.
5. The outside diameter and the thickness of
your accessory must be within the capacity
rating of your power tool. Incorrectly sized
accessories cannot be adequately guarded or
controlled.
6. The arbour size of wheels, flanges, backing
pads or any other accessory must properly fit
the spindle of the power tool. Accessories with
arbour holes that do not match the mounting
hardware of the power tool will run out of balance,
vibrate excessively and may cause loss of control.
7. Do not use a damaged accessory. Before each
use inspect the accessory such as abrasive
wheels for chips and cracks, backing pad for
cracks, tear or excess wear, wire brush for
loose or cracked wires. If power tool or
accessory is dropped, inspect for damage or
install an undamaged accessory. After
inspecting and installing an accessory,
position yourself and bystanders away from
the plane of the rotating accessory and run the
power tool at maximum no-load speed for one
minute. Damaged accessories will normally break
apart during this test time.
8. Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection must
be capable of stopping flying debris generated by
various operations . The dust mask or respirator
must be capable of filtrating particles generated by
your operation. Prolonged exposure to high
intensity noise may cause hearing loss.
9. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken accessory
may fly away and cause injury beyond immediate
area of operation.
10. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
11. Position the cord clear of the spinning
accessory. If you lose control, the cord may be cut
or snagged and your hand or arm may be pulled
into the spinning accessory.
12. Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grab the surface and pull
the power tool out of your control.
13. Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
14. Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
15. Do not operate the power tool near flammable
materials. Sparks could ignite these materials.
16. Do not use accessories that require liquid
coolants. Using water or other liquid coolants may
result in electrocution or shock.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other
accessory. Pinching or snagging causes rapid stalling of
the rotating accessory which in turn causes the
uncontrolled power tool to be forced in the direction
opposite of the accessory’s rotation at the point of the
binding.
For example, if an abrasive wheel is snagged or pinched
by the workpiece, the edge of the wheel that is entering
into the pinch point can dig into the surface of the
material causing the wheel to climb out or kick out. The
wheel may either jump toward or away from the operator,
depending on direction of the wheel’s movement at the
point of pinching. Abrasive wheels may also break under
these conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions and can be
avoided by taking proper precautions as given below.
a) Maintain a firm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control over
kickback or torque reaction during start-up.
The operator can control torque reactions or
kickback forces, if proper precautions are taken.
b) Never place your hand near the rotating
accessory. Accessory may kickback over your
hand.
c) Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite to
the wheel’s movement at the point of snagging.

5
d) Use special care when working corners,
sharp edges etc. Avoid bouncing and snagging
the accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory and
cause loss of control or kickback.
e) Do not attach a saw chain woodcarving
blade or toothed saw blade. Such blades create
frequent kickback and loss of control
Safety Warnings Specific for Grinding and Abrasive
Cutting-Off Operations:
a) Use only wheel types that are recommended
for your power tool and the specific guard
designed for the selected wheel. Wheels for
which the power tool was not designed cannot be
adequately guarded and are unsafe.
b) The guard must be securely attached to the
power tool and positioned for maximum safety,
so the least amount of wheel is exposed
towards the operator. The guard helps to protect
the operator from broken wheel fragments,
accidental contact with wheel and sparks that could
ignite clothing.
c) Wheels must be used only for recommended
applications. For example: do not grind with
the side of cut-off wheel. Abrasive cut-off wheels
are intended for peripheral grinding, side forces
applied to these wheels may cause them to shatter.
d) Always use undamaged wheel flanges that
are of correct size and shape for your selected
wheel. Proper wheel flanges support the wheel
thus reducing the possibility of wheel breakage.
Flanges for cut-off wheels may be different from
grinding wheel flanges.
e) Do not use worn down wheels from larger
power tools. Wheel intended for larger power tool
is not suitable for the higher speed of a smaller tool
and may burst.
Additional Safety Warnings Specific for Abrasive
Cutting-Off Operations:
a) Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt to make an
excessive depth of cut. Overstressing the wheel
increases the loading and susceptibility to twisting
or binding of the wheel in the cut and the possibility
of kickback or wheel breakage.
b) Do not position your body in line with and
behind the rotating wheel. When the wheel, at
the point of operation, is moving away from your
body, the possible kickback may propel the
spinning wheel and the power tool directly at you.
c) When wheel is binding or when interrupting a
cut for any reason, switch off the power tool
and hold the power tool motionless until the
wheel comes to a complete stop. Never attempt
to remove the cut-off wheel from the cut while
the wheel is in motion otherwise kickback may
occur. Investigate and take corrective action to
eliminate the cause of wheel binding
d) Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
carefully re-enter the cut. The wheel may bind,
walk up or kickback if the power tool is restarted in
the workpiece.
e) Support panels or any oversized workpiece
to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag under
their own weight. Supports must be placed under
the workpiece near the line of cut and near the
edge of the workpiece on both sides of the wheel.
f) Use extra caution when making a “pocket
cut” into existing walls or other blind areas.
The protruding wheel may cut gas or water pipes,
electrical wiring or objects that can cause kickback.
Safety Warnings Specific for Sanding Operations:
a) Do not use excessively oversized sanding
disc paper. Follow manufacturers
recommendations, when selecting sanding
paper. Larger sanding paper extending beyond the
sanding pad presents a laceration hazard and may
cause snagging, tearing of the disc or kickback.
Safety Warnings Specific for Wire Brushing
Operations:
a) Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive
load to the brush. The wire bristles can easily
penetrate light clothing and/or skin.
b) If the use of a guard is recommended for
wire brushing, do not allow interference of the
wire wheel or brush with the guard. Wire wheel
or brush may expand in diameter due to work load
and centrifugal forces.
Additional safety warnings:
17. When using depressed centre grinding wheels,
be sure to use only fiberglass-reinforced
wheels.
18. NEVER USE Stone Cup type wheels with this
grinder. This grinder is not designed for these
types of wheels and the use of such a product may
result in serious personal injury.
19. Be careful not to damage the spindle, the
flange (especially the installing surface) or the
lock nut. Damage to these parts could result in
wheel breakage.
20. Make sure the wheel is not contacting the
workpiece before the switch is turned on.
21. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced wheel.

6
22. Use the specified surface of the wheel to
perform the grinding.
23. Watch out for flying sparks. Hold the tool so
that sparks fly away from you and other
persons or flammable materials.
24. Do not leave the tool running. Operate the tool
only when hand-held.
25. Do not touch the workpiece immediately after
operation; it may be extremely hot and could
burn your skin.
26. Always be sure that the tool is switched off
and unplugged or that the battery cartridge is
removed before carrying out any work on the
tool.
27. Observe the instructions of the manufacturer
for correct mounting and use of wheels.
Handle and store wheels with care.
28. Do not use separate reducing bushings or
adaptors to adapt large hole abrasive wheels.
29. Use only flanges specified for this tool.
30. For tools intended to be fitted with threaded
hole wheel, ensure that the thread in the wheel
is long enough to accept the spindle length.
31. Check that the workpiece is properly
supported.
32. Pay attention that the wheel continues to
rotate after the tool is switched off.
33. If working place is extremely hot and humid,
or badly polluted by conductive dust, use a
short-circuit breaker (30 mA) to assure
operator safety.
34. Do not use the tool on any materials
containing asbestos.
35. Do not use water or grinding lubricant.
36. Ensure that ventilation openings are kept clear
when working in dusty conditions. If it should
become necessary to clear dust, first
disconnect the tool from the mains supply
( use non metallic objects ) and avoid
damaging internal parts.
37. When use cut-off wheel, always work with the
dust collecting wheel guard required by
domestic regulation.
38. Cutting discs must not be subjected to any
lateral pressure.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD201-2

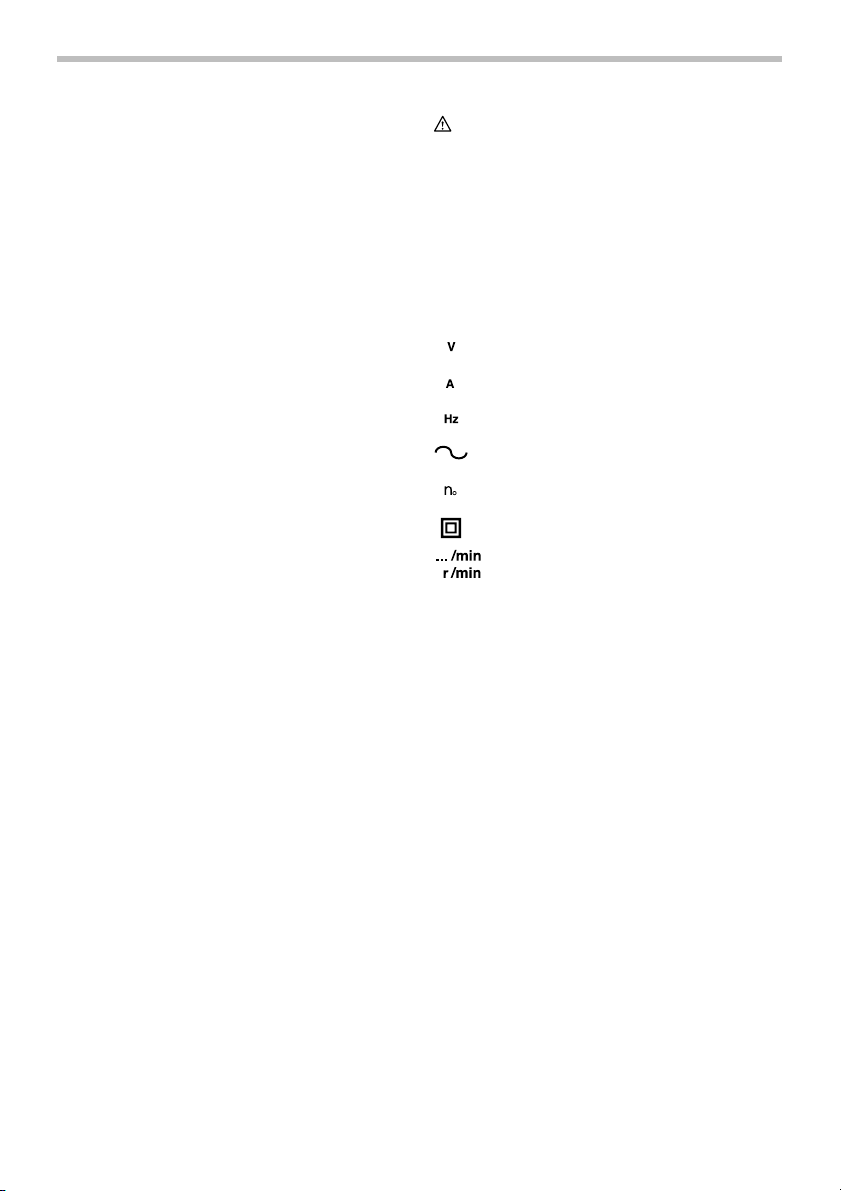

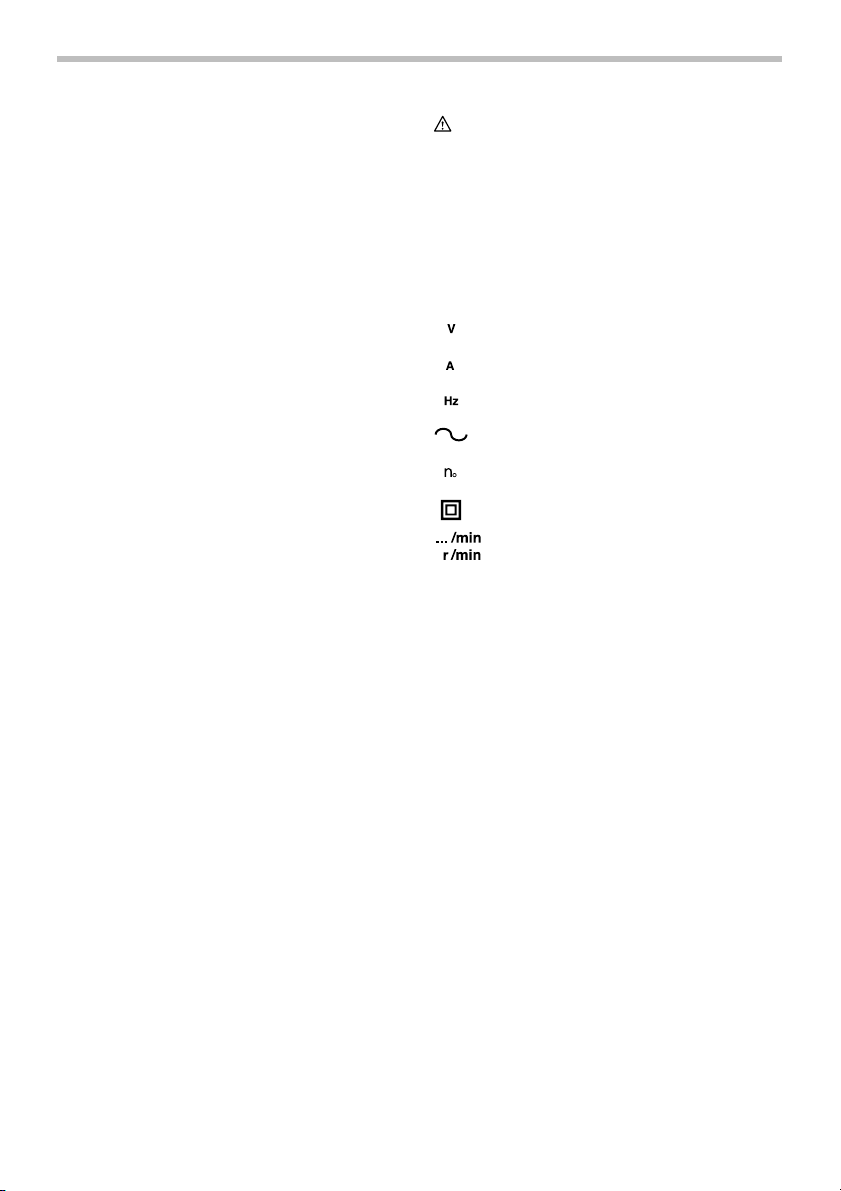

Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute

7
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Shaft lock
1
012725
CAUTION:
• Never actuate the shaft lock when the spindle is
moving. The tool may be damaged.
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
Switch action
1
012728
CAUTION:
• Before plugging in the tool, always check to see
that the slide switch actuates properly and returns
to the "OFF" position when the rear of the slide
switch is depressed.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
To start the tool, slide the slide switch toward the "I (ON)"
position by pushing the rear of the slide switch. For
continuous operation, press the front of the slide switch
to lock it.
To stop the tool, press the rear of the slide switch, then
slide it toward the "O (OFF)" position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing side grip (handle)
012724
CAUTION:
• Always be sure that the side grip is installed
securely before operation.
Screw the side grip securely on the position of the tool as
shown in the figure.
Installing or removing wheel guard (For
depressed center wheel, multi-disc, flex wheel,
wire wheel brush / abrasive cut-off wheel,
diamond wheel)
WARNING:
• When using a depressed center wheel, multi-disc,
flex wheel or wire wheel brush, the wheel guard
must be fitted on the tool so that the closed side of
the guard always points toward the operator.
• When using an abrasive cut-off / diamond wheel,
be sure to use only the special wheel guard
designed for use with cut-off wheels.
For tool with locking screw type wheel guard
1
23
012733
Mount the wheel guard with the protrusions on the wheel
guard band aligned with the notches on the bearing box.
Then rotate the wheel guard around 180 ﾟ
counterclockwise. Be sure to tighten the screw securely.
To remove wheel guard, follow the installation procedure
in reverse.
1. Wheel guard
2. Bearing box
3. Screw
1. Slide switch
1. Shaft lock

8
For tool with clamp lever type wheel guard
1
2
3
4
009430
Pull the lever in the direction of the arrow after loosening
the screw. Mount the wheel guard with the protrusions on
the wheel guard band aligned with the notches on the
bearing box. Then rotate the wheel guard around 180 ﾟ.
12
009431
Tighten the wheel guard with fastening the screw after
pulling lever in the direction of the arrow. The setting
angle of the wheel guard can be adjusted with the lever.
To remove wheel guard, follow the installation procedure
in reverse.

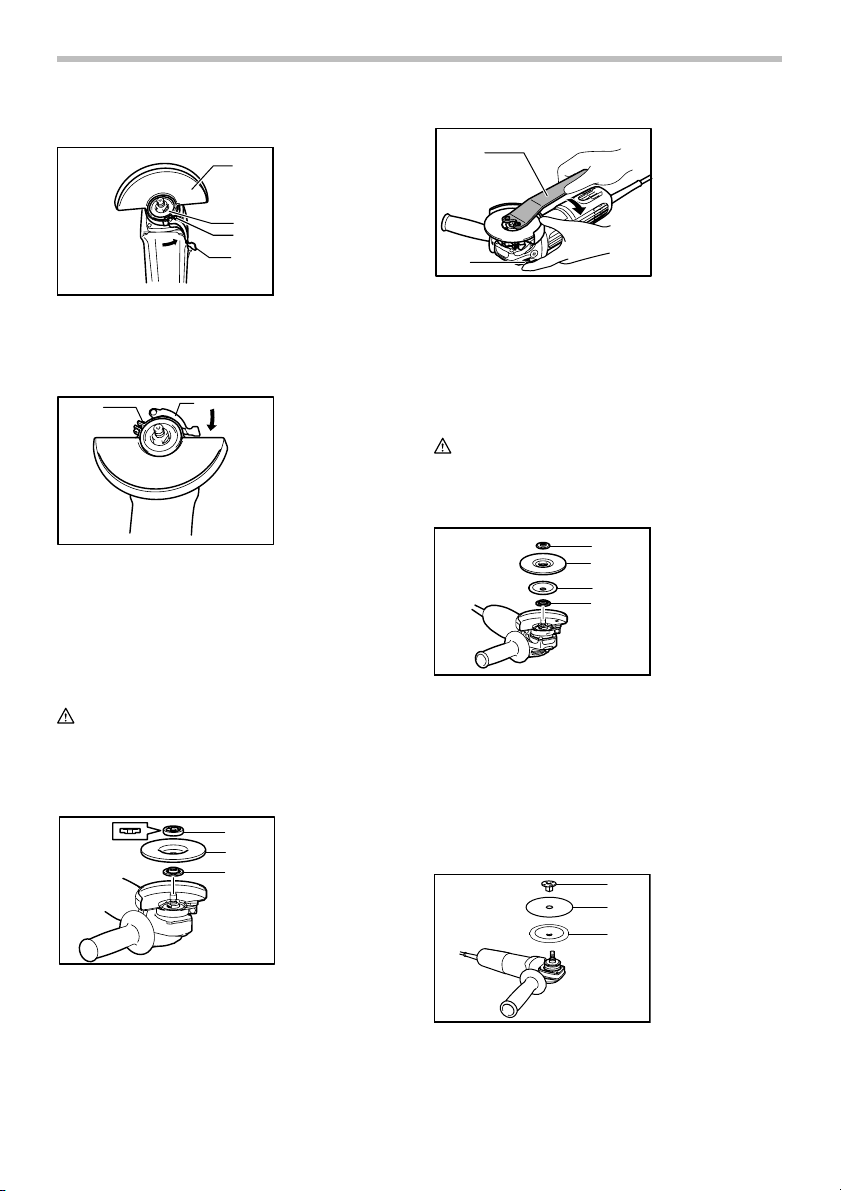

Installing or removing depressed center
wheel or multi-disc (optional accessory)
WARNING:
• When using a depressed center wheel or multi-disc,
the wheel guard must be fitted on the tool so that
the closed side of the guard always points toward
the operator.
1
2
3
012802
Mount the inner flange onto the spindle. Fit the
wheel/disc on the inner flange and screw the lock nut
onto the spindle.
1
2
012727
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
To remove the wheel, follow the installation procedure in
reverse.
Installing or removing flex wheel (optional
accessory)
WARNING:
• Always use supplied guard when flex wheel is on
tool. Wheel can shatter during use and guard helps
to reduce chances of personal injury.
1
2
3
4
012740
Follow instructions for depressed center wheel but also
use plastic pad over wheel. See order of assembly on
accessories page in this manual.
Installing or removing abrasive disc (optional
accessory)
NOTE:
• Use sander accessories specified in this manual.
These must be purchased separately.
1
2
3
012742
Mount the rubber pad onto the spindle. Fit the disc on the
rubber pad and screw the sanding lock nut onto the
spindle. To tighten the sanding lock nut, press the shaft
1. Sanding lock nut
2. Abrasive disc
3. Rubber pad
1. Lock nut
2. Flex wheel
3. Plastic pad
4. Inner flange
1. Lock nut wrench
2. Shaft lock
1. Lock nut
2. Depressed
center wheel
3. Inner flange
1. Screw
2. Lever
1. Wheel guard
2. Bearing box
3. Screw
4. Lever

9
lock firmly so that the spindle cannot revolve, then use
the lock nut wrench and securely tighten clockwise.
To remove the disc, follow the installation procedure in
reverse.
Installing or removing dust cover attachment
(Optional accessory)
WARNING:
• Always be sure that the tool is switched off and
unplugged before installing or removing the
dust cover attachment. Failure to do so causes
damage to the tool or a personal injury.
There are four pieces of dust cover attachment and each
is used in one of different positions.
12
34
012731
Set the dust cover attachment so that the marking (A, B,
C or D) places as shown. Snap its pins in the vents.
Dust cover attachment can be removed by hand.
NOTE:
• Clean out the dust cover attachment when it is
clogged with dust or foreign matters. Continuing
operation with a clogged dust cover attachment will
damage the tool.
OPERATION
WARNING:
• It should never be necessary to force the tool. The
weight of the tool applies adequate pressure.
Forcing and excessive pressure could cause
dangerous wheel breakage.
• ALWAYS replace wheel if tool is dropped while
grinding.
• NEVER bang or hit grinding disc or wheel onto
work.
• Avoid bouncing and snagging the wheel, especially
when working corners, sharp edges etc. This can
cause loss of control and kickback.
• NEVER use tool with wood cutting blades and other
saw blades. Such blades when used on a grinder
frequently kick and cause loss of control leading to
personal injury.
CAUTION:
• Never switch on the tool when it is in contact with
the workpiece, it may cause an injury to operator.
• Always wear safety goggles or a face shield during
operation.
• After operation, always switch off the tool and wait
until the wheel has come to a complete stop before
putting the tool down.

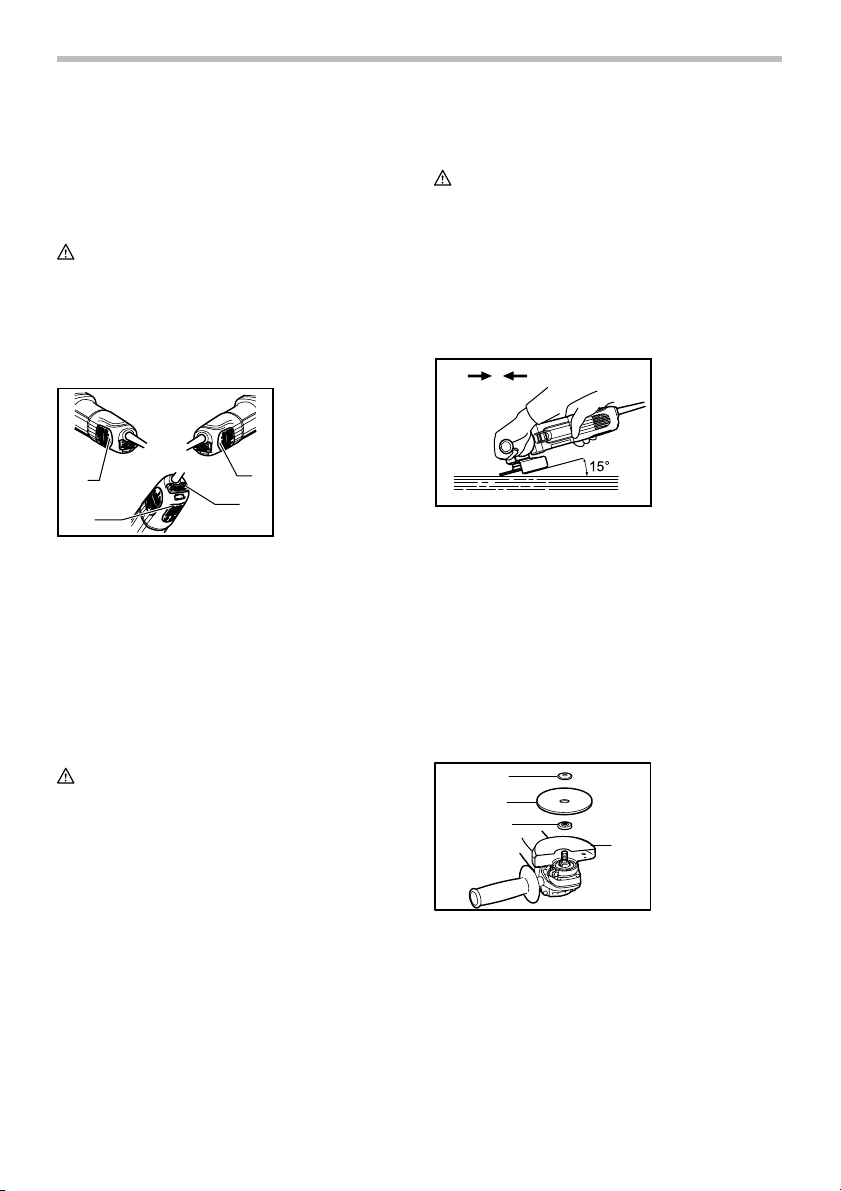

Grinding and sanding operation
A
B
012730
ALWAYS hold the tool firmly with one hand on housing
and the other on the side handle. Turn the tool on and
then apply the wheel or disc to the workpiece.
In general, keep the edge of the wheel or disc at an angle
of about 15 ﾟto the workpiece surface.
During the break-in period with a new wheel, do not work
the grinder in the B direction or it will cut into the
workpiece. Once the edge of the wheel has been
rounded off by use, the wheel may be worked in both A
and B direction.
Operation with abrasive cut-off / diamond
wheel (optional accessory)
1
2
3
4
010855

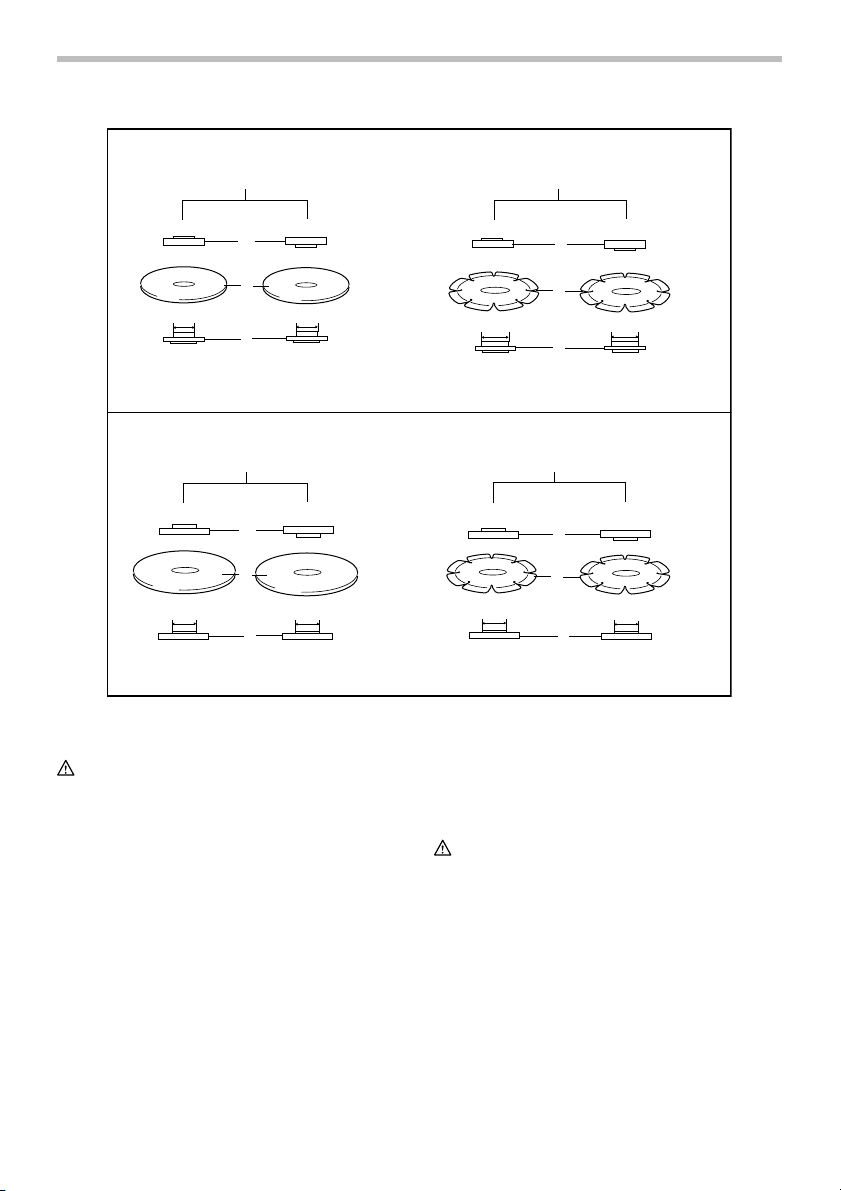

The direction for mounting the lock nut and the inner
flange varies by wheel thickness.
Refer to the table below.
1. Lock nut
2. Abrasive cut-off
wheel/diamond
wheel
3. Inner flange
4. Wheel guard for
abrasive cut-off
wheel/diamond
wheel
1. Marking A
2. Marking B
3. Marking C
4. Marking D

10
Abrasive cut-off wheel Diamond wheel
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
16 mm (5/8") 20 mm (13/16")
22.23 mm (7/8")
Abrasive cut-off wheel Diamond wheel
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more Thickness: Less than 4 mm (5/32") Thickness: 4 mm (5/32") or more
22.23 mm (7/8") 22.23 mm (7/8") 22.23 mm (7/8")
16 mm (5/8")
20 mm (13/16")
1
2
3
1
4
3
100 mm (4") model
115 mm (4 - 1/2") / 125 mm (5") / 150 mm (6") model
1
2
3
1
4
3
Lock nut Abrasive cut-off wheel Inner flange Diamond wheel1. 2. 3. 4.
Lock nut Abrasive cut-off wheel Inner flange Diamond wheel1. 2. 3. 4.
012746
WARNING:
• When using an abrasive cut-off / diamond wheel,
be sure to use only the special wheel guard
designed for use with cut-off wheels.
• NEVER use cut-off wheel for side grinding.
• Do not "jam" the wheel or apply excessive pressure.
Do not attempt to make an excessive depth of cut.
Overstressing the wheel increases the loading and
susceptibility to twisting or binding of the wheel in
the cut and the possibility of kickback, wheel
breakage and overheating of the motor may occur.
• Do not start the cutting operation in the workpiece.
Let the wheel reach full speed and carefully enter
into the cut moving the tool forward over the
workpiece surface. The wheel may bind, walk up
or kickback if the power tool is started in the
workpiece.
• During cutting operations, never change the angle
of the wheel. Placing side pressure on the cut-off
wheel (as in grinding) will cause the wheel to crack
and break, causing serious personal injury.
• A diamond wheel shall be operated perpendicular
to the material being cut.
Operation with wire cup brush (optional
accessory)
CAUTION:
• Check operation of brush by running tool with no
load, insuring that no one is in front of or in line with
brush.
• Do not use brush that is damaged, or which is out of
balance. Use of damaged brush could increase
potential for injury from contact with broken brush
wires.

11
1
012743
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Thread wire cup brush onto spindle and tighten with
supplied wrench. When using brush, avoid applying too
much pressure which causes over bending of wires,
leading to premature breakage.
Operation with wire wheel brush (optional
accessory)
CAUTION:
• Check operation of wire wheel brush by running
tool with no load, insuring that no one is in front of
or in line with the wire wheel brush.
• Do not use wire wheel brush that is damaged, or
which is out of balance. Use of damaged wire
wheel brush could increase potential for injury from
contact with broken wires.
• ALWAYS use guard with wire wheel brushes,
assuring diameter of wheel fits inside guard. Wheel
can shatter during use and guard helps to reduce
chances of personal injury.
1
012744
Unplug tool and place it upside down allowing easy
access to spindle. Remove any accessories on spindle.
Thread wire wheel brush onto spindle and tighten with
the wrenches.
When using wire wheel brush, avoid applying too much
pressure which causes over bending of wires, leading to
premature breakage.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
1
2
012732
The tool and its air vents have to be kept clean. Regularly
clean the tool's air vents or whenever the vents start to
become obstructed.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized or Factory Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
• Your tool is supplied with a guard for use with a
depressed center wheel, multi-disc and wire wheel
brush. A cut-off wheel can also be used with an
optional guard. If you decide to use your Makita
grinder with approved accessories which you
purchase from your Makita distributor or factory
service center, be sure to obtain and use all
necessary fasteners and guards as recommended
in this manual. Your failure to do so could result in
personal injury to you and others.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Dust cover attachment
1. Exhaust vent
2. Inhalation vent
1. Wire wheel
brush
1. Wire cup brush

12
2
5
22
11
12
4
3
5
6
7
8
9
10
1
13
314
5
3
15
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
-
100 mm (4") model 115 mm (4-1/2") model 125 mm (5") model 150 mm (6") model
Grip 36
Wheel Guard (for grinding wheel)
Inner flange 35 Inner flange 45 Inner flange 45 Inner flange 82 *
Depressed center wheel/Multi-disc
Lock nut 10-35 Lock nut 5/8-45 Lock nut 5/8-45 Lock nut 5/8-45
Plastic pad
Flex wheel
Rubber pad 76
Abrasive disc
Sanding lock nut 10-30
Wire wheel brush
Lock nut wrench 20
Rubber pad 100 Rubber pad 115 Rubber pad 125
Sanding lock nut 5/8-48 Sanding lock nut 5/8-48 Sanding lock nut 5/8-48
Wire cup brush
Inner flange 48*
-
-
--
--
Lock nut wrench 28 Lock nut wrench 28 Lock nut wrench 28
Abrasive cut-off wheel/Diamond wheel
Lock nut 5/8-48*
Note:
* In countries other than United States and Canada, inner flange 45 and lock nut 5/8-45 as a set can be also used.
-
-
Wheel Guard (for cut-off wheel)
-
-
-
-
012758
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.

13
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

14
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle GA4040 GA4540 GA5040 GA6040
Diamètre de la meule 100 mm (4") 115 mm (4-1/2") 125 mm (5") 150 mm (6")
Filetage de l'arbre M10 x 1,25 5/8" 5/8" 5/8"
Vitesse à vide (T/MIN) 11 000 /min. 11 000 /min. 11 000 /min. 9 000 /min.
Longueur totale 303 mm (11-7/8") 303 mm (11-7/8") 303 mm (11-7/8") 303 mm (11-7/8")
Poids net 2,3 kg (5,0 lbs) 2,4 kg (5,3 lbs) 2,4 kg (5,3 lbs) 2,5 kg (5,5 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les caractéristiques techniques
contenues dans ce manuel peuvent être modifiées sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA008-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.

15
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront moins
élevés si vous utilisez des dispositifs de protection
tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels.
Assurez-vous que l'interrupteur est en
position d'arrêt avant de brancher l'outil et/ou
d'insérer la batterie, ainsi qu'avant de saisir ou
de transporter l'outil. . Vous ouvrez la porte aux
accidents si vous transportez les outils électriques
avec le doigt sur l'interrupteur ou laissez
l'interrupteur en position de marche avant de
mettre l'outil sous tension.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. To ut e clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Réparation
24. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
25. Suivez les instructions de lubrification et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon
prolongateur est en bonne condition. Lorsque vous
utilisez un cordon prolongateur, assurez-vous qu'il est
assez robuste pour transporter le courant exigé par le
produit. Un cordon qui est trop petit entraînera une
baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique
la dimension de cordon à utiliser, en fonction de la
longueur du cordon et de l'intensité nominale figurant sur
la plaque signalétique. En cas de doute, utilisez un
cordon plus robuste. Plus le numéro de calibre est bas,
plus le cordon est robuste.

16
Tableau 1. Gabarit minimum du cordon
Intensité nominale
Volts
Longueur totale du cordon en pieds
Plus de Pas plus de
120V 25 pi 50 pi 100 pi 150 pi
Calibre américain des fils
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Non recommandé
220V - 240V 50 pi 100 pi 200 pi 300 pi
000300
GEB033-6
CONSIGNES DE SÉCURITÉ
POUR LA MEULEUSE
Mises en garde communes pour le meulage, le
ponçage, le brossage métallique ou le découpage
par meule abrasive :
1. Cet outil électrique est conçu pour fonctionner
comme une meuleuse, une ponceuse, une
brosse métallique ou un outil de découpe.
Veuillez lire l'ensemble des mises en garde de
sécurité, instructions, illustrations et
spécifications fournies pour cet outil. Il existe
un risque de décharge électrique, d'incendie et/ou
de blessure grave si toutes les instructions
énumérées ci-dessous ne sont pas respectées.
2. Il n'est pas recommandé d'utiliser cet outil
électrique pour des opérations comme le
polissage. Les opérations pour lesquelles l'outil
n'a pas été conçu peuvent générer une situation
dangereuse et provoquer des blessures.
3. N'utilisez pas d'accessoire n'étant pas conçu
et recommandé spécifiquement par le
fabricant de l'outil. Même si vous pouvez fixer
l'accessoire à l'outil, cela ne garantit pas pour
autant un fonctionnement sécuritaire.
4. La vitesse nominale de l'accessoire doit être
au moins égale à la vitesse maximale marquée
sur l'outil. Les accessoires fonctionnant à une
vitesse supérieure à leur vitesse nominale
peuvent se briser et voler en morceau.
5. Le diamètre extérieur et l'épaisseur de votre
accessoire doivent respecter la capacité
nominale de votre outil. Il est impossible de
protéger ou de contrôler adéquatement les
accessoires d'une dimension inappropriée.
6. La dimension de l'alésage des meules, des
flasques, des plaques de presse ou de tout
autre accessoire doit s'ajuster correctement à
l'axe de l'outil. Les accessoires dotés d'alésages
centraux ne correspondant pas à la fixation de
l'outil fonctionneront en déséquilibre, ils vibreront
de manière excessive et cela pourrait entraîner
une perte de contrôle.
7. N'utilisez pas un accessoire s'il est
endommagé. Avant chaque utilisation,
examinez les accessoires : présence de
copeaux et fissures sur les meules abrasives,
de fissures, déchirures ou d'usure excessive
sur la plaque de presse et de fils desserrés ou
fissurés sur la brosse métallique. Si un outil
électrique ou un accessoire subit une chute,
vérifiez s'il n'a pas été endommagé ou
installez un nouvel accessoire. Après avoir
inspecté et installé un accessoire, faites en
sorte que tout le monde (vous-même, les
curieux) se trouve hors de portée de
l'accessoire rotatif. Ensuite, faites fonctionner
l'outil à sa vitesse à vide maximale durant une
minute. Généralement, si un accessoire est
endommagé il se brisera durant ce test.
8. Portez un équipement de protection
individuelle. Selon l'application, utilisez un
écran facial ou des lunettes de sécurité.
Lorsque la situation le nécessite, portez un
masque anti-poussière, un appareil antibruit,
des gants et un tablier capable d'arrêter les
petits fragments abrasifs ou ceux de l'ouvrage.
L'appareil de protection des yeux doit être en
mesure d'arrêter les débris projetés par toutes les
opérations. Le masque anti-poussière ou le
respirateur doit être capable de filtrer les particules
générées par l'opération que vous effectuez. Une
exposition prolongée à un bruit de forte intensité
peut provoquer une perte de l'ouïe.
9. Maintenez les curieux à une distance
sécuritaire de la zone de travail. Toute
personne entrant dans la zone de travail doit

17
porter un équipement de protection
individuelle. Il est possible que des fragments de
l'ouvrage ou d'un accessoire brisé soient
propulsés et provoquent des blessures hors de la
zone immédiate de fonctionnement.
10. Tenez l'outil électrique uniquement par ses
surfaces de prise isolées pendant toute
opération où l'accessoire de coupe pourrait
venir en contact avec un câblage dissimulé ou
avec son propre cordon. En cas de contact de
l'accessoire de coupe avec un conducteur sous
tension, les pièces métalliques à découvert de
l'outil électrique risqueraient de transmettre une
décharge à l'utilisateur.
11. Positionnez le cordon loin de l'accessoire
rotatif. Si vous perdez le contrôle, le cordon
pourrait être sectionné ou accroché et il est
possible que votre main ou votre bras soit tiré
dans l'accessoire rotatif.
12. Ne reposez jamais l'outil tant que l'accessoire
n'est pas complètement arrêté. L'accessoire
rotatif pourrait s'agripper à la surface et rendre
l'outil incontrôlable.
13. Ne faites pas fonctionner l'outil lorsque vous
le transportez. Un contact accidentel avec
l'accessoire rotatif pourrait accrocher vos
vêtements et entraîner l'accessoire vers votre
corps.
14. Nettoyez régulièrement les fentes d'aération.
Le ventilateur du moteur attirera la poussière à
l'intérieur du boîtier et une accumulation excessive
de métal fritté pourrait provoquer des dangers
électriques.
15. N'utilisez pas l'outil électrique près de
matériaux inflammables. Les étincelles qui
jaillissent de l'outil risqueraient de faire prendre en
feu ces matériaux.
16. N'utilisez pas d'accessoires nécessitant de
réfrigérants fluides. L'utilisation d'eau ou d'autre
réfrigérants fluides pourrait provoquer
l'électrocution ou une décharge électrique.
Recul et avertissements liés
Le recul est une réaction soudaine d'une meule, d'une
plaque de presse, d'une brosse ou de tout autre
accessoire en rotation accroché ou pincé. Le pincement
ou l'accrochage provoque un décrochage rapide de
l'accessoire en rotation qui force l'outil électrique dans la
direction opposée de rotation de l'accessoire au point de
coincement.
Par exemple, si une meule abrasive est accrochée ou
pincée par l'ouvrage, le bord de la meule qui entre dans
le point de pincement peut entrer dans la surface du
matériau et faire détacher la meule. La meule peut
s'éjecter en direction de l'opérateur ou au loin, selon la
direction du mouvement de la meule au point de
pincement. Les meules abrasives peuvent aussi se
casser dans de telles conditions.
Le recul est le résultat d'une utilisation inadéquate de
l'outil électrique et/ou de procédures ou conditions
d'utilisation incorrectes ; on peut l'éviter en prenant des
précautions adéquates, indiquées ci-dessous.
a) Maintenez une bonne prise sur l'outil et
positionnez votre corps afin de vous permettre
de résister aux forces de recul. Utilisez
toujours la poignée latérale, le cas échéant,
pour contrôler au maximum le recul ou la
réaction de couple durant le démarrage. Si les
précautions adéquates ont été prises, l'opérateur
peut contrôler les réactions de couple ou les forces
de recul.
b) Ne placez jamais votre main près de
l'accessoire en rotation. L'accessoire pourrait
reculer sur votre main.
c) Ne positionnez pas votre corps dans la zone
où l'outil se déplacera si un recul se produit. Un
recul propulsera l'outil dans la direction opposée au
mouvement de la roue, à l'endroit où s'est produit
l'accrochage.
d) Soyez particulièrement prudent lorsque vous
travaillez sur des coins, des bords pointus, etc.
Évitez que l'accessoire ne rebondisse et ne
s'accroche. Les coins, les bords pointus ou les
rebondissements, ont tendance à générer un
accrochage de l'accessoire rotatif et à provoquer
une perte de contrôle ou un recul.
e) N'installez pas de chaîne coupante, de lame à
ciseler ou de lame de scie à denture. De telles
lames provoquent fréquemment des reculs et des
pertes de contrôle.
Mises en garde de sécurité particulières pour le
meulage et le découpage par meule abrasive :
a) N'utilisez que les types de meule
recommandés pour votre outil électrique et le
carter spécifique pour la meule choisie. Les
meules pour lesquelles l'outil électrique n'a pas été
conçu ne peuvent pas être protégées de façon
adéquate et sont dangereuses.
b) Le carter doit être fixé et positionné de façon
sécurisée à l'outil électrique, de sorte que
seule une partie infime de la meule soit
exposée à l'opérateur. Le carter protège
l'opérateur des fragments de meule cassée, de tout
contact accidentel avec la meule et d'étincelles qui
pourraient enflammer les vêtements.
c) Les meules ne doivent être utilisées que
pour des applications recommandées. Par
exemple : ne meulez pas avec le côté de la
meule à tronçonner. Les meules à tronçonner
abrasives sont conçues pour le meulage
périphérique. Elles peuvent être brisées par

18
l'application d'une force latérale.
d) Utilisez toujours des flasques de meule non
endommagés avec une taille et une forme
correspondant à votre meule. Les flasques
adéquats supportent la meule tout en réduisant les
risques de cassure. Les flasques de meules à
tronçonner peuvent être différents des flasques de
meules à affûter.
e) N'utilisez pas de meules usés d'outils
électriques plus grands. Les meules pour outils
électriques plus grands ne conviennent pas pour la
vitesse plus élevée d'un outil plus petit et ils
peuvent éclater.
Mises en garde de sécurité particulières
supplémentaires pour le découpage par meule
abrasive :
a) Ne bloquez pas la meule à tronçonner et
n'appliquez pas de pression excessive.
N'essayez pas de faire une découpe trop
profonde. Une surcharge de la meule augmente la
charge et la susceptibilité de torsion ou de
coincement de la meule dans la coupe et la
possibilité de recul ou de cassure de la meule.
b) Ne positionnez pas votre corps dans
l'alignement et derrière la meule en rotation.
Lorsque la meule, en fonctionnement, s'éloigne de
votre corps, le recul possible peut propulser la
meule en rotation et l'outil directement vers vous.
c) Lorsque la meule se coince ou que vous
interrompez une coupe pour une raison
quelconque, éteignez l'outil électrique et
maintenez-le immobile jusqu'à ce que la meule
s'arrête complètement. Ne cherchez jamais à
sortir la meule à tronçonner de la coupe
pendant que la meule est encore en
mouvement, car vous vous exposeriez à un
recul. Si la meule a tendance à se coincer,
recherchez-en la cause et apportez les correctifs
appropriés.
d) Ne redémarrez pas le découpage dans
l'ouvrage. Laissez le disque atteindre sa pleine
vitesse et replacez avec précaution l'outil dans
la coupe. Le disque peut se coincer, se rapprocher
ou provoquer un recul si l'outil électrique est
redémarré dans l'ouvrage.
e) Utilisez des panneaux ou tout ouvrage
surdimensionné pour réduire le risque de
pincement ou de recul de la meule. Les grands
ouvrages ont tendance à s'affaisser sous leur
propre poids. Placez des points d'appui sous
l'ouvrage près de la ligne de coupe et près des
bords de l'ouvrage des deux côtés de la meule.
f) Soyez particulièrement prudent lorsque vous
découpez une ouverture dans une cloison
existante ou tout autre matériau dont l'arrière
n'est pas visible. La meule pourrait couper une
conduite de gaz ou d'eau, des fils électriques ou
des objets, ce qui provoquerait un recul.
Mises en garde de sécurité particulières pour le
ponçage :
a) N'utilisez pas de disque abrasif
surdimensionné. Respectez les
recommandations du fabricant lors de la
sélection du papier abrasif. Un papier abrasif
plus large que le patin de ponçage représente un
risque de lacération et peut provoquer l'accrochage
ou la déchirure du disque, ou un recul.
Mises en garde de sécurité particulières pour le
brossage métallique :
a) Des fils métalliques sont projetés par la
brosse même lors d'un fonctionnement normal.
Ne surchargez pas les fils en appliquant une
charge excessive sur la brosse. Les fils
métalliques peuvent facilement pénétrer dans les
tissus légers et/ou la peau.
b) Si l'utilisation d'un carter est recommandée
pour le brossage métallique, ne laissez pas la
meule ou la brosse métallique entrer en contact
avec le carter. Le diamètre de la meule ou de la
brosse métallique peut augmenter à cause de la
charge et des forces centrifuges.
Consignes de sécurité supplémentaire :
17. Lors de l'utilisation des meules à moyeu
déporté, assurez-vous d'utiliser
exclusivement des meules renforcées de fibre
de verre.
18. N'UTILISEZ JAMAIS de meule boisseau pour
pierre avec cet outil. Cette meuleuse n'est pas
conçue pour ce type de meules, et l'utilisation d'un
tel produit pourrait provoquer des blessures
graves.
19. Prenez garde d'endommager l'axe, le flasque
(tout particulièrement sa surface de pose) ou
le contre-écrou. La meule risque de casser si
ces pièces sont endommagées.
20. Assurez-vous que la meule n'entre pas en
contact avec la pièce avant de mettre l'outil
sous tension.
21. Avant d'utiliser l'outil sur la pièce elle-même,
laissez-le tourner un instant. Soyez attentif à
toute vibration ou sautillement pouvant
indiquer que la meule n'est pas bien installée
ou qu'elle est mal équilibrée.
22. Utilisez la face spécifiée de la meule pour
meuler.
23. Prenez garde aux étincelles qui jaillissent.
Tenez l'outil de sorte que les étincelles ne
jaillissent pas vers vous, vers une personne
présente ou vers un matériau inflammable.

19
24. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
25. Ne touchez pas la pièce immédiatement après
l'utilisation ; elle peut être très chaude et
brûler votre peau.
26. Avant d'effectuer des modifications sur l'outil,
assurez-vous toujours que ce dernier est hors
tension et débranché ou que la cartouche de
batterie est retirée.
27. Lisez les instructions du fabricant sur le
montage correct et l'utilisation des meules.
Manipulez et conservez les meules avec
précaution.
28. N'utilisez pas de bagues de réduction ou
d'adaptateurs séparés pour adapter des
meules abrasives de gros diamètre.
29. Utilisez exclusivement les flasques spécifiés
pour cet outil.
30. Pour les outils conçus pour l'utilisation avec
une meule à trou fileté, assurez-vous que la
longueur du filetage de la meule convient à la
longueur de l'axe.
31. Vérifiez que la pièce est correctement
soutenue.
32. Soyez conscient que la meule continue de
tourner une fois l'outil mis hors tension.
33. Si le lieu de travail est extrêmement chaud et
humide, ou très pollué par de la poussière
conductrice, utilisez un disjoncteur de
court-circuit (30 mA) afin d'assurer que
l'opérateur est protégé adéquatement.
34. N'utilisez pas l'outil sur des matériaux
contenant de l'amiante.
35. N'utilisez pas d'eau ou de lubrifiant à meulage.
36. Assurez-vous que les fentes d'aération sont
dégagées lorsque vous fonctionnez dans des
conditions poussiéreuses. S'il devient
nécessaire de nettoyer la poussière,
commencez par déconnecter l'alimentation
principale (utilisez des objets non métalliques)
et évitez d'endommager les pièces internes.
37. Lorsque vous utilisez une meule à tronçonner,
travaillez toujours avec le carter de collecte de
poussière exigé par la réglementation locale.
38. Aucune pression latérale ne doit être exercée
sur les disques de découpe.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute

20
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Blocage de l'arbre
1
012725
ATTENTION:
• N'activez jamais le blocage de l'arbre alors que
l'arbre bouge. Vous pourriez endommager l'outil.
Appuyez sur le blocage de l'arbre pour empêcher l'arbre
de tourner lors de l'installation ou du retrait des
accessoires.
Interrupteur
1
012728
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'"OFF" lorsque la partie arrière de
l'interrupteur à glissière est enfoncée.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée,
l'interrupteur peut être verrouillé en position de
marche. Soyez prudent lorsque vous verrouillez
l'outil en position de marche, et maintenez une
poigne solide sur l'outil.
Pour démarrer l'outil, faites glisser l'interrupteur à
glissière sur la position ≪I (ON) ≫en poussant l'arrière
de l'interrupteur à glissière. Pour un fonctionnement
continu, appuyez sur l'avant de l'interrupteur à glissière
pour le verrouiller.
Pour arrêter l'outil, appuyez sur l'arrière de l'interrupteur à
glissière, puis faites-le glisser sur la position ≪O (OFF) ≫.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Installation de la poignée latérale (poignée)
012724
ATTENTION:
• Avant d'utiliser l'outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre.
Vissez la poignée latérale à fond sur la position de l'outil
comme illustré sur la figure.
Installation ou retrait du carter de meule (Pour
les roues à centre concave, disques multiples,
meules flexibles, brosses métalliques
circulaires/meules abrasives à tronçonner,
meules diamantées)
AVERTISSEMENT:
• Lorsque vous utilisez une roue à centre concave,
un disque multiple, une meule flexible ou une
brosse métallique circulaire, le carter de meule doit
être installé sur l'outil de sorte que la partie fermée
du carter soit toujours tournée vers l'opérateur.
• Lorsque vous utilisez une meule abrasive à
tronçonner/roue diamantée, assurez-vous d'utiliser
seulement les carters de meule conçus
spécialement pour ces meules à découper.
Pour outil avec carter de meule à vis de blocage
1
23
012733
1. Carter de meule
2. Cage de
roulement
3. Vis
1. Interrupteur à
glissière
1. Verrouillage de
l'arbre
