Makita GA7020 User manual

GB Angle Grinder Instruction manual
F Meuleuse d'Angle Manuel d’instructions
D Winkelschleifer Betriebsanleitung
I Smerigliatrice angolare Istruzioni per l’uso
NL Haakse slijpmachine Gebruiksaanwijzing
E Amoladora Manual de instrucciones
P Rebarbadora Manual de instruções
DK Vinkelsliber Brugsanvisning
S Vinkelslipmaskin Bruksanvisning
N Vinkelsliper Bruksanvisning
FIN Kulmahiomakone Käyttöohje
GR Γωνιακς τροχς Οδηγίες χρήσης
GA7020/GA7020F
GA7020S/GA7020SF
GA9020/GA9020F
GA9020S/GA9020SF

2
12
34
56
78
1
2
3
A
B
4
5
6
7
8
9
10
11
1
AB
15
12
13

3
910
14
15
16 17
18

4
ENGLISH
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Note: Specifications may differ from country to country.
Symbols END202-2
The following show the symbols used for the tool. Be sure
that you understand their meaning before use.
............. Read instruction manual.
............. DOUBLE INSULATION
............. Wear safety glasses.
Intended use
The tool is intended for grinding, sanding and cutting of
metal and stone materials without the use of water.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
For public low-voltage distribution systems of
between 220 V and 250 V.
Switching operations of electric apparatus cause voltage
fluctuations. The operation of this device under unfavor-
able mains conditions can have adverse effects to the
operation of other equipment. With a mains impedance
equal or less than 0.27 Ohms it can be presumed that
there will be no negative effects. The mains socket used
for this device must be protected with a fuse or protective
circuit breaker having slow tripping characteristics.
ADDITIONAL SAFETY RULES
ENB031-6
1. Always use eye and ear protection. Other personal
protective equipment such as dust mask, gloves,
helmet and apron should be worn.
2. Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
3. Keep guards in place.
4. Use only wheels with correct size and wheels hav-
ing a maximum operating speed at least as high as
the highest No Load Speed marked on the tool’s
nameplate. When using depressed center wheels,
be sure to use only fiberglass reinforced wheels.
5. Check the wheel carefully for cracks or damage
before operation. Replace cracked or damaged
wheel immediately.
6. Observe the instructions of the manufacturer for
correct mounting and use of wheels. Handle and
store wheels with care.
7. Do not use separate reducing bushings or adap-
tors to adapt large hole abrasive wheels.
8. Use only flanges specified for this tool.
9. Do not damage the spindle, the flange (especially
the installing surface) or the lock nut. Damage to
these parts could result in wheel breakage.
10. For tools intended to be fitted with threaded hole
wheel, ensure that the thread in the wheel is long
enough to accept the spindle length.
11. Before using the tool on an actual workpiece, test
run the tool at the highest no load speed for at
least 30 seconds in a safe position. Stop immedi-
ately if there is any vibration or wobbling that
could indicate poor installation or a poorly bal-
1. Shaft lock
2. Switch trigger
3. Lock lever
4. Wheel guard
5. Screw
6. Bearing box
7. Lock nut
8. Depressed center wheel
9. Super flange
10. Inner flange
11. Lock nut wrench
12. Exhaust vent
13. Inhalation vent
14. Commutator
15. Insulating tip
16. Carbon brush
17. Brush holder cap
18. Screwdriver
Model GA7020/GA7020F/GA7020S/
GA7020SF
GA9020/GA9020F/GA9020S/
GA9020SF
Depressed center wheel diameter 180 mm 230 mm
Spindle thread M14 M14
No load speed (min-1) 8,500 6,600
Overall length 473 mm 473 mm
Net weight 4.7 kg 4.7 kg
Rated voltage /II

5
anced wheel. Check the tool to determine the
cause.
12. Check that the workpiece is properly supported.
13. Hold the tool firmly.
14. Keep hands away from rotating parts.
15. Make sure the wheel is not contacting the work-
piece before the switch is turned on.
16. Use the specified surface of the wheel to perform
the grinding.
17. Do not use cutting off wheel for side grinding.
18. Watch out for flying sparks. Hold the tool so that
sparks fly away from you and other persons or
flammable materials.
19. Pay attention that the wheel continues to rotate
after the tool is switched off.
20. Do not touch the workpiece immediately after
operation; it may be extremely hot and could burn
your skin.
21. Position the tool so that the power cord always
stays behind the machine during operation.
22. If working place is extremely hot and humid, or
badly polluted by conductive dust, use a short-cir-
cuit breaker (30 mA) to assure operator safety.
23. Do not use the tool on any materials containing
asbestos.
24. Do not use water or grinding lubricant.
25. Ensure that ventilation openings are kept clear
when working in dusty conditions. If it should
become necessary to clear dust, first disconnect
the tool from the mains supply (use non metallic
objects) and avoid damaging internal parts.
26. When use cut-off wheel, always work with the dust
collecting wheel guard required by domestic regu-
lation.
27. Cutting discs must not be subjected to any lateral
pressure
SAVE THESE INSTRUCTIONS
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

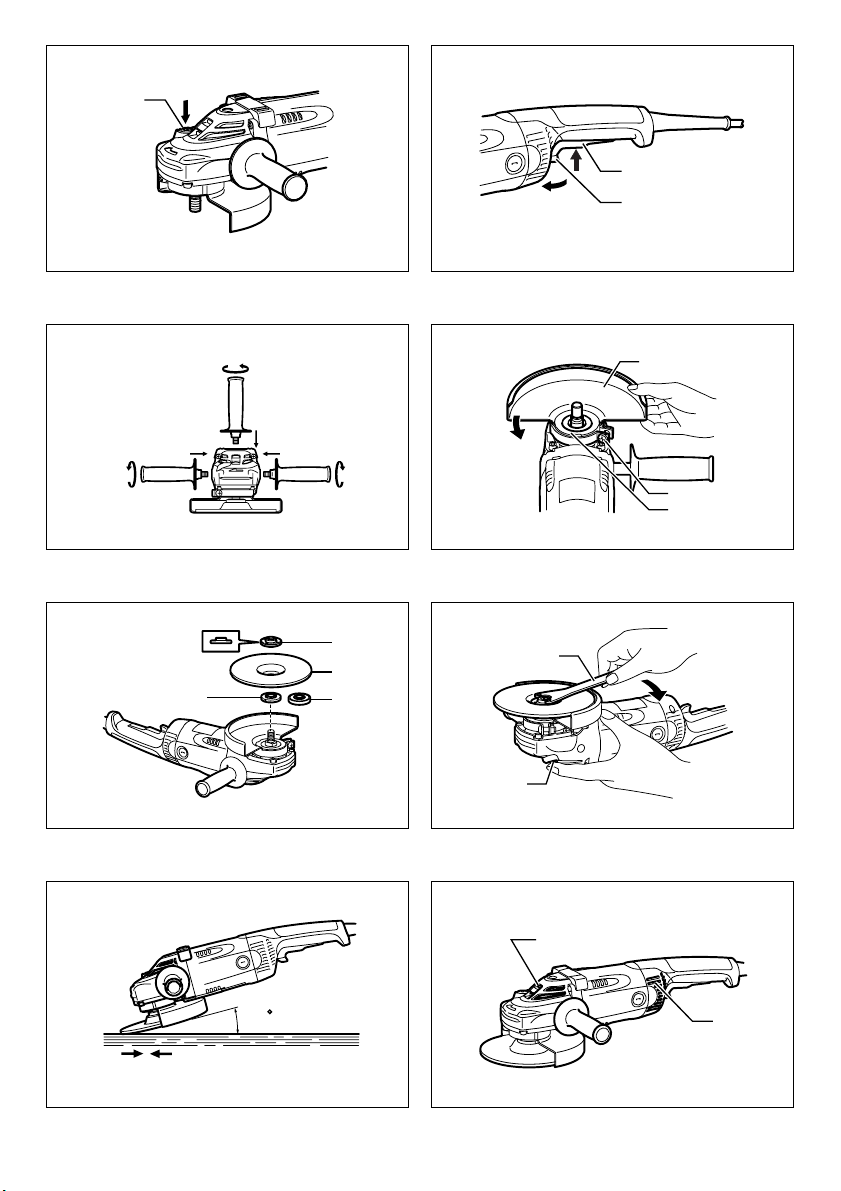

Shaft lock (Fig. 1)
CAUTION:
• Never actuate the shaft lock when the spindle is mov-
ing. The tool may be damaged.
Press the shaft lock to prevent spindle rotation when
installing or removing accessories.
Switch action (Fig. 2)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
For tool with the lock-on switch
To start the tool, simply pull the switch trigger (in the B
direction). Release the switch trigger to stop. For continu-
ous operation, pull the switch trigger (in the B direction)
and then push in the lock lever (in the A direction). To stop
the tool from the locked position, pull the switch trigger
fully (in the B direction), then release it.
For tool with the lock-off switch
To prevent the switch trigger from accidentally pulled, a
lock lever is provided.
To start the tool, push in the lock lever (in the A direction)
and then pull the switch trigger (in the B direction).
Release the switch trigger to stop.
For tool with the lock on and lock-off switch
To prevent the switch trigger from accidentally pulled, a
lock lever is provided.
To start the tool, push in the lock lever (in the A direction)
and then pull the switch trigger (in the B direction).
Release the switch trigger to stop.
For continuous operation, push in the lock lever (in the A
direction), pull the switch trigger (in the B direction) and
then push the lock lever (in the A direction) further in.
To stop the tool from the locked position, pull the switch
trigger fully (in the B direction), then release it.
NOTE:
Models GA7020S, GA9020S, GA7020SF and GA9020SF
begin to run slowly when they are turned on. This soft
start feature assures smoother operation and less opera-
tor fatigue.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing side grip (handle) (Fig. 3)
CAUTION:
• Always be sure that the side grip is installed securely
before operation.
Screw the side grip securely on the position of the tool as
shown in the figure.
Installing or removing wheel guard
(Fig. 4)
CAUTION:
• The wheel guard must be fitted on the tool so that the
closed side of the guard always points toward the oper-
ator.
Mount the wheel guard with the protrusion on the wheel
guard band aligned with the notch on the bearing box.
Then rotate the wheel guard around 180 degrees counter-
clockwise. Be sure to tighten the screw securely.
To remove wheel guard, follow the installation procedure
in reverse.

6
Installing or removing depressed center
grinding wheel/Multi-disc (accessory)
(Fig. 5)
Mount the inner flange onto the spindle. Fit the wheel/disc
on the inner flange and screw the lock nut onto the spin-
dle.
Super flange (Fig. 6)
Models GA7020F,GA7020SF,GA9020F and 9020SF are
standard-equipped with a super flange. Only 1/3 of efforts
needed to undo lock nut, compared with conventional
type.
To tighten the lock nut, press the shaft lock firmly so that
the spindle cannot revolve, then use the lock nut wrench
and securely tighten clockwise.
To remove the wheel, follow the installation procedure in
reverse.
OPERATION
WARNING:
• It should never be necessary to force the tool. The
weight of the tool applies adequate pressure. Forcing
and excessive pressure could cause dangerous wheel
breakage.
• ALWAYS replace wheel if tool is dropped while grind-
ing.
• NEVER bang or hit grinding disc or wheel onto work.
• Avoid bouncing and snagging the wheel, especially
when working corners, sharp edges etc. This can
cause loss of control and kickback.
• NEVER use tool with wood cutting blades and other
sawblades. Such blades when used on a grinder fre-
quently kick and cause loss of control leading to per-
sonal injury.
CAUTION:
• Never switch on the tool when it is in contact with the
workpiece, it may cause an injury to operator.
• Always wear safety goggles or a face shield during
operation.
• After operation, always switch off the tool and wait until
the wheel has come to a complete stop before putting
the tool down.
Grinding and sanding operation (Fig. 7)
ALWAYS hold the tool firmly with one hand on rear handle
and the other on the side handle. Turn the tool on and
then apply the wheel or disc to the workpiece.
In general, keep the edge of the wheel or disc at an angle
of about 15 degrees to the workpiece surface.
During the break-in period with a new wheel, do not work
the grinder in the B direction or it will cut into the work-
piece. Once the edge of the wheel has been rounded off
by use, the wheel may be worked in both A and B direc-
tion.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
The tool and its air vents have to be kept clean. Regularly
clean the tool's air vents or whenever the vents start to
become obstructed. (Fig. 8)

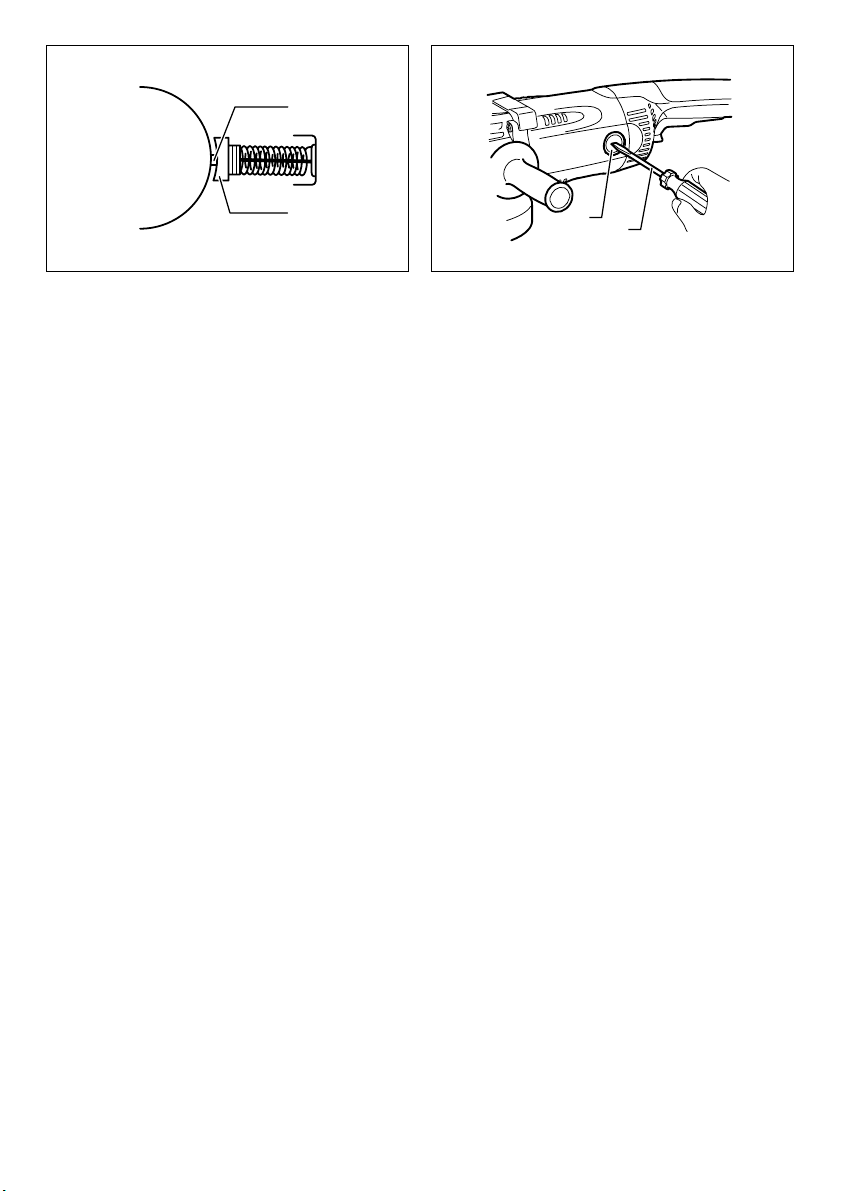

Replacing carbon brushes
When the resin insulating tip inside the carbon brush is
exposed to contact the commutator, it will automatically
shut off the motor. When this occurs, both carbon brushes
should be replaced. Keep the carbon brushes clean and
free to slip in the holders. Both carbon brushes should be
replaced at the same time. Use only identical carbon
brushes. (Fig. 9)
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps. (Fig. 10)
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Wheel guard (Wheel cover)
• Inner flange
• Depressed center wheels
• Lock nut (For depressed center wheel)
• Rubber pad
• Abrasive discs
• Lock nut (For abrasive disc)
• Lock nut wrench
• Cut-off wheels
• Inner flange (For cut-off wheel)
• Outer flange (For cut-off wheel)
• Wire cup brush
• Side grip
• Dust collecting wheel guard

7
FRANÇAIS
Descriptif
SPÉCIFICATIONS
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays.
Symboles END202-2
Les symboles utilisés pour l'outil sont indiqués ci-
dessous. Assurez-vous d'avoir bien compris leur
signification avant d'utiliser l'outil.
............. Reportez-vous au manuel d'instructions.
............. DOUBLE ISOLATION
............. Portez des lunettes de sécurité.
Utilisations
L'outil est conçu pour le meulage, le ponçage et la coupe
du métal et de la pierre sans utilisation d'eau.
Alimentation
L'outil ne devra être raccordé qu'à une alimentation de la
même tension que celle qui figure sur la plaque
signalétique, et il ne pourra fonctionner que sur un
courant secteur monophasé. Réalisé avec une double
isolation, il est conforme à la réglementation européenne
et peut de ce fait être alimenté sans mise à la terre.
Pour les systèmes d'alimentation à basse tension, de
220 V à 250 V.
La mise sous/hors tension des appareils électriques
entraîne des fluctuations de la tension. L'utilisation de cet
appareil sur une source d'alimentation inadéquate peut
affecter le fonctionnement d'autres appareils. On peut
considérer qu'il n'aura pas d'effets négatifs si l'impédance
de la source d'alimentation est égale ou inférieure à
0,27 Ohms. La prise de courant utilisée pour cet appareil
doit être protégée par un fusible ou un disjoncteur de
protection à déclenchement lent.
CONSIGNES DE SÉCURITÉ
ADDITIONNELLES ENB031-6
1. Portez toujours des lunettes de protection et des
protections d'oreilles. Il est également
recommandé de porter d'autres dispositifs de
protection tels qu'un masque à poussière, des
gants, un casque protecteur et un tablier de
travail.
2. Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
3. Laissez les carters de protection en place.
4. Utilisez uniquement des meules de bonne
dimension et dont la vitesse de rotation maximale
est au moins égale à la vitesse maximale de
fonctionnement à vide indiquée sur la plaque
signalétique de l'outil. Lors de l'utilisation des
meules à moyeu déporté, assurez-vous d'utiliser
exclusivement des meules renforcées de fibre de
verre.
5. Avant l'utilisation, vérifiez toujours
soigneusement l'absence de fissures ou de
dommages sur la meule. Remplacez
immédiatement toute meule fissurée ou
endommagée.
6. Pour installer et utiliser correctement les meules,
veuillez suivre les instructions du fabricant.
Manipulez les meules avec soin et rangez-les en
lieu sûr.
7. N'utilisez aucun raccord de réduction ou
adaptateur séparé pour adapter un trou de meule
abrasive trop grand.
8. Utilisez exclusivement les flasques spécifiés pour
cet outil.
1. Blocage de l'arbre
2. Gâchette
3. Levier de sécurité
4. Carter de meule
5. Vis
6. Boîtier d'engrenage
7. Contre-écrou
8. Meule à moyeu déporté
9. Super flasque
10. Flasque intérieur
11. Clé à contre-écrou
12. Sortie d'air
13. Entrée d'air
14. Commutateur
15. Bout isolateur
16. Charbon
17. Bouchon de porte-charbon
18. Tournevis
Modèle GA7020/GA7020F/GA7020S/
GA7020SF
GA9020/GA9020F/GA9020S/
GA9020SF
Diamètre de la meule à moyeu déporté 180 mm 230 mm
Filetage de l'arbre M14 M14
Vitesse à vide (min-1) 8500 6600
Longueur totale 473 mm 473 mm
Poids net 4,7 kg 4,7 kg
Tension nominale /II

8
9. Évitez d'endommager l'arbre, le flasque (tout
particulièrement la surface par laquelle il
s'installe) ou le contre-écrou. La meule risque de
casser si ces pièces sont endommagées.
10. Dans le cas des outils conçus pour l'utilisation
avec une meule à trou fileté, assurez-vous que la
longueur du filetage de la meule convient à la
longueur de l'arbre.
11. Avant d'utiliser l'outil sur la pièce à travailler,
vérifiez son bon fonctionnement en le faisant
tourner à vide à vitesse maximale pendant au
moins 30 secondes dans une position sans
danger. Arrêtez immédiatement en cas de
vibration ou de sautillement pouvant indiquer que
la meule n'est pas bien installée ou est mal
équilibrée. Vérifiez ensuite l'outil pour identifier la
cause du problème.
12. Assurez-vous que la pièce à travailler est
correctement soutenue.
13. Tenez l'outil fermement.
14. Gardez les mains éloignées des pièces en
rotation.
15. Assurez-vous que la meule n'entre pas en contact
avec la pièce avant de mettre l'outil sous tension.
16. Utilisez la face spécifiée de la meule pour meuler.
17. Une meule tronçonneuse ne doit pas être utilisée
pour le meulage latéral.
18. Prenez garde aux étincelles qui jaillissent. Tenez
l'outil de sorte que les étincelles ne jaillissent pas
vers vous, vers une personne présente ou vers un
matériau inflammable.
19. Gardez à l'esprit que la meule continue de tourner
même une fois le contact coupé sur l'outil.
20. Ne touchez jamais la pièce juste après l'opération
; elle peut être extrêmement chaude et risque de
vous brûler.
21. Placez l'outil de sorte que son cordon
d'alimentation demeure toujours derrière l'outil
pendant son utilisation.
22. Si le site de travail est extrêmement chaud et
humide ou s'il y a beaucoup de poussières
conductrices dans l'air, utilisez un coupe-circuit
(30 mA) pour assurer votre sécurité.
23. N'utilisez l'outil sur aucun matériau contenant de
l'amiante.
24. N'utilisez ni eau ni lubrifiant de meulage.
25. Assurez-vous que les orifices de ventilation sont
toujours bien dégagés lorsque vous travaillez
dans des conditions poussiéreuses. Lorsqu'il
devient nécessaire de retirer la poussière
accumulée, débranchez d'abord l'outil de la prise
secteur (utilisez un objet non métallique) et prenez
garde d'endommager les pièces internes.
26. Lorsque vous utilisez une meule à tronçonner,
travaillez toujours avec le carter de collecte des
poussières exigé par la réglementation locale.
27. Aucune pression latérale ne doit être appliquée
sur le disque pendant la coupe.
CONSERVEZ CES
INSTRUCTIONS
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Blocage de l'arbre (Fig. 1)
ATTENTION :
• N'activez jamais le blocage de l'arbre alors que l'axe
bouge. Vous pourriez endommager l'outil.
Appuyez sur le blocage de l'arbre pour empêcher l'axe de
tourner lors de l'installation ou du retrait des accessoires.
Interrupteur (Fig. 2)
ATTENTION :
• Avant de brancher l'outil, vérifiez toujours que la
gâchette fonctionne correctement et revient en position
d'arrêt (« OFF ») lorsque libérée.
Pour les outils équipés d'un commutateur de
verrouillage
Pour démarrer l'outil, appuyez simplement sur la gâchette
(dans le sens B). Pour l'arrêter, libérez la gâchette. Pour
un fonctionnement continu, appuyez sur la gâchette (dans
le sens B) puis enfoncez le levier de verrouillage (dans le
sens A). Pour arrêter l'outil alors qu'il est en position
verrouillée, appuyez à fond sur la gâchette (dans le sens
B), puis libérez-la.
Pour les outils équipés d'un commutateur de sécurité
Un levier de verrouillage est prévu pour prévenir la
pression accidentelle sur la gâchette.
Pour faire démarrer l'outil, enfoncez le levier de
verrouillage (dans le sens A) puis appuyez sur la gâchette
(dans le sens B). Pour l'arrêter, libérez la gâchette.
Pour les outils équipés d'un commutateur de sécurité
et d'un commutateur de verrouillage
Un levier de verrouillage est prévu pour prévenir la
pression accidentelle sur la gâchette.
Pour faire démarrer l'outil, enfoncez le levier de
verrouillage (dans le sens A) puis appuyez sur la gâchette
(dans le sens B). Pour l'arrêter, libérez la gâchette.
Pour un fonctionnement continu, enfoncez le levier de
verrouillage (dans le sens A), appuyez sur la gâchette
(dans le sens B), puis enfoncez davantage le levier de
verrouillage (dans le sens A).
Pour arrêter l'outil alors qu'il est en position verrouillée,
appuyez à fond sur la gâchette (dans le sens B), puis
libérez-la.
NOTE :
Les modèles GA7020S, GA9020S, GA7020SF et
GA9020SF tournent d'abord lentement lors de leur mise
sous tension. Ce démarrage graduel assure un
fonctionnement en douceur et fatigue moins l'utilisateur.

9
ASSEMBLAGE
ATTENTION :
• Avant d'effectuer toute intervention sur l'outil, assurez-
vous toujours qu'il est hors tension et débranché.
Installation de la poignée latérale
(manche) (Fig. 3)
ATTENTION :
• Avant d'utiliser l'outil, assurez-vous toujours que la
poignée latérale est installée de façon sûre.
Vissez la poignée latérale à fond sur la position prévue à
cet effet sur l'outil, tel qu'illustré sur la figure.
Installation ou retrait du carter de meule
(Fig. 4)
ATTENTION :
• Le carter de meule doit être ajusté sur l'outil de façon à
toujours recouvrir la partie de la meule qui se trouve du
côté de l'utilisateur.
Montez le carter de meule en alignant la partie saillante
de la bande du carter sur l'entaille du boîtier d'engrenage.
Faites ensuite tourner le carter de meule de 180 degrés
dans le sens inverse des aiguilles d'une montre. Assurez-
vous d'avoir serré la vis fermement.
Pour retirer le carter de meule, suivez la procédure
d'installation en ordre inverse.
Installation ou retrait de la meule ou du
multidisque à moyeu déporté
(accessoire) (Fig. 5)
Montez le flasque intérieur sur l'axe. Ajustez la meule/le
disque sur le flasque intérieur et vissez le contre-écrou
sur l'axe.
Super flasque (Fig. 6)
Les modèles GA7020F,GA7020SF,GA9020F et 9020SF
sont dotés d'un super flasque en équipement standard.
Avec ce type de flasque, le retrait du contre-écrou ne
requiert que 1/3 de la force requise avec un flasque
ordinaire.
Pour serrer le contre-écrou, appuyez fermement sur le
blocage de l'arbre pour empêcher l'axe de tourner, puis
utilisez la clé à contre-écrou pour serrer fermement dans
le sens des aiguilles d'une montre.
Pour retirer la meule, suivez la procédure d'installation
dans l'ordre inverse.
UTILISATION
AVERTISSEMENT :
• Il n'est jamais nécessaire de forcer l'outil. Le poids de
l'outil lui-même suffit à assurer une pression adéquate.
En forçant l'outil ou en appliquant dessus une pression
excessive vous courrez le risque dangereux de casser
la meule.
• Remplacez TOUJOURS la meule si vous échappez
l'outil pendant le meulage.
• Ne frappez JAMAIS le disque de meulage ou la meule
contre la pièce à travailler.
• Évitez de laisser la meule sautiller ou accrocher, tout
spécialement lorsque vous travaillez dans les coins,
sur des bords tranchants, etc. Cela peut causer une
perte de contrôle et un choc en retour.
• N'utilisez JAMAIS cet outil avec des lames à bois et
autres lames de scie. Les lames de ce type sautent
fréquemment lorsqu'elles sont utilisées sur une
meuleuse et risqueraient d'entraîner une perte de
contrôle pouvant causer des blessures.
ATTENTION :
• Pour éviter de vous blesser, ne mettez jamais l'outil en
marche alors qu'il se trouve en contact avec la pièce à
travailler.
• Pendant l'utilisation, portez toujours des lunettes de
sécurité ou un masque de protection.
• Après l'utilisation, mettez toujours l'outil hors tension et
attendez l'arrêt complet de la meule avant de déposer
l'outil.
Meulage et ponçage (Fig. 7)
Tenez TOUJOURS l'outil fermement en posant une main
sur le manche arrière et l'autre main sur la poignée
latérale. Mettez l'outil en marche puis posez la meule ou
le disque sur la pièce à travailler.
En général, vous devez maintenir le bord de la meule ou
du disque sur un angle d'environ 15 degrés par rapport à
la surface de la pièce à travailler.
Pendant la période de rodage d'une meule neuve, ne
faites pas avancer la meuleuse dans le sens B, sinon elle
risque de couper la pièce à travailler. Une fois le tranchant
de la meule rodé, la meule peut être utilisée dans les sens
A et B.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'y effectuer tout travail d'inspection
ou d'entretien.
L'outil et ses orifices d'aération doivent être gardés
propres. Nettoyez les orifices d'aération de l'outil de
manière régulière ou chaque fois qu'ils commencent à se
boucher. (Fig. 8)
Remplacement des charbons
Lorsque le bout isolateur en résine qui se trouve à
l'intérieur du charbon entre en contact avec le
commutateur, il coupe automatiquement l'alimentation du
moteur. Lorsque cela se produit, les deux charbons
doivent être remplacés. Gardez les charbons propres et
assurez-vous qu'ils glissent librement dans les porte-
charbons. Les deux charbons doivent être remplacés
simultanément. Utilisez uniquement des charbons
identiques. (Fig. 9)
Retirez les bouchons de porte-charbon à l'aide d'un
tournevis. Enlevez les charbons usés, insérez les neufs et
remettez en place les bouchons de porte-charbon.
(Fig. 10)

10
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation et tout travail d'entretien ou de réglage
doivent être effectués par un Centre de service après-
vente agréé Makita, avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce manuel. L'utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. Utilisez uniquement l'accessoire
ou la pièce complémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires,
contactez le Centre de service après-vente local Makita.
• Carter de meule (capot protecteur de la meule)
• Flasque intérieur
• Meules à moyeu déporté
• Contre-écrou (pour meule à moyeu déporté)
• Coussinet en caoutchouc
• Disques abrasifs
• Contre-écrou (pour disque abrasif)
• Clé à contre-écrou
• Meules à tronçonner
• Flasque intérieur (pour meule à tronçonner)
• Flasque extérieur (pour meule à tronçonner)
• Brosse coupe métallique
• Poignée latérale.
• Carter de collecte des poussières

11
DEUTSCH
Erklärung der Gesamtdarstellung
TECHNISCHE ANGABEN
• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen
Angaben ohne Vorankündigung vorbehalten.
• Hinweis: Die Angaben können sich je nach Land unterscheiden.
Symbole END202-2
Im Folgenden sind die Symbole dargestellt, die im
Zusammenhang mit dem Werkzeug verwendet werden.
Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz
des Werkzeugs kennen.
............. Lesen Sie die vorliegende
Betriebsanleitung.
............. DOPPELISOLIERUNG
............. Tragen Sie Sicherheitsgläser.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäss Europäischer Richtlinie 2002/96/EG über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge
getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Vorgesehene Verwendung
Das Werkzeug ist für das Schneiden und Schleifen von
Metall- und Steinmaterial ohne Verwendung von Wasser
vorgesehen.
Stromversorgung
Das Gerät darf nur an Stromquellen mit der auf dem
Typenschild angegebenen Spannung und einphasigem
Wechselstrom betrieben werden. Aufgrund der
Doppelisolierung nach europäischem Standard kann es
auch an Steckdosen ohne Erdungskabel betrieben
werden.
Für öffentliche Niederspannungs-
Versorgungssysteme mit einer Spannung zwischen
220 V und 250 V.
Schaltvorgänge von Elektrogeräten verursachen
Spannungsschwankungen. Der Betrieb dieses Gerätes
unter ungünstigen Netzstrombedingungen kann sich
nachteilig auf den Betrieb anderer Geräte auswirken. Bei
einer Netzstromimpedanz von 0,27 Ohm oder weniger ist
anzunehmen, dass keine negativen Effekte auftreten. Die
für dieses Gerät verwendete Netzsteckdose muss durch
eine Sicherung oder einen Schutzschalter mit trägen
Auslöseeigenschaften geschützt sein.
ZUSÄTZLICHE
SICHERHEITSREGELN ENB031-6
1. Tragen Sie stets eine Schutzbrille und einen
Gehörschutz. Das Tragen weiterer
Schutzvorrichtungen wie z. B. Staubmaske,
Handschuhe, Helm und Schürze wird dringend
angeraten.
2. Schalten Sie das Werkzeug stets aus und ziehen
Sie den Stecker, bevor Sie irgendwelche Arbeiten
am Werkzeug vornehmen.
3. Unterlassen Sie das Abmontieren von
Schutzvorrichtungen.
4. Verwenden Sie nur Trennscheiben der korrekten
Größe und solche, deren maximale
Betriebsdrehzahl mindestens so hoch wie die auf
dem Typenschild des Werkzeugs angegebene
maximale Leerlaufdrehzahl ist. Verwenden Sie nur
glasfaserverstärkte Scheiben als gekröpfte
Trennschleifscheiben.
5. Überprüfen Sie die Trennscheibe vor dem Betrieb
sorgfältig auf Risse oder Beschädigung.
1. Spindelarretierung
2. Auslöseschaltung
3. Einschaltsperre
4. Schutzhaube
5. Schraube
6. Lagergehäuse
7. Sicherungsmutter
8. Gekröpfte Trennschleifscheibe
9. Super-Flansch
10. Innenflansch
11. Sicherungsmutterschlüssel
12. Auslassöffnung
13. Einlassöffnung
14. Kollektor
15. Isolierspitze
16. Kohlebürste
17. Bürstenhalterkappe
18. Schraubendreher
Modell GA7020/GA7020F/GA7020S/
GA7020SF
GA9020/GA9020F/GA9020S/
GA9020SF
Scheibendurchmesser 180 mm 230 mm
Spindelgewinde M14 M14
Leerlaufgeschwindigkeit (min-1) 8.500 6.600
Gesamtlänge 473 mm 473 mm
Nettogewicht 4,7 kg 4,7 kg
Nennspannung /II

12
Wechseln Sie eine gesprungene oder beschädigte
Trennscheibe unverzüglich aus.
6. Befolgen Sie die Anweisungen des Herstellers für
korrekte Montage und Verwendung von
Trennscheiben. Behandeln und lagern Sie
Trennscheiben mit Sorgfalt.
7. Verwenden Sie keine getrennten Reduzierbuchsen
oder Adapter zur Anpassung von Schleifscheiben
mit großem Durchmesser.
8. Verwenden Sie nur die für dieses Werkzeug
vorgeschriebenen Flansche.
9. Achten Sie sorgfältig darauf, dass Spindel,
Flansch (insbesondere die Ansatzfläche) oder
Sicherungsmutter nicht beschädigt werden. Eine
Beschädigung dieser Teile kann zu einem
Scheibenbruch führen.
10. Wenn eine Trennscheibe mit Gewindebohrung am
Werkzeug montiert werden soll, achten Sie darauf,
dass ihr Gewinde tief genug für die Spindellänge
ist.
11. Bevor Sie mit der eigentlichen Bearbeitung eines
Werkstücks beginnen, sollten Sie das Werkzeug
probeweise in einer sicheren Position mindestens
30 Sekunden lang mit der höchsten
Leerlaufdrehzahl laufen lassen. Schalten Sie das
Werkzeug sofort aus, falls Vibrationen oder
Taumelbewegungen vorhanden sind, die
Anzeichen für schlechte Montage oder eine
schlecht ausgewuchtete Trennscheibe sein
können. Überprüfen Sie das Werkzeug zur
Ermittlung der Ursache.
12. Vergewissern Sie sich, dass das Werkzeug sicher
abgestützt ist.
13. Halten Sie das Werkzeug mit festem Griff.
14. Halten Sie Ihre Hände von den beweglichen Teilen
fern.
15. Achten Sie darauf, dass die Trennscheibe das
Werkstück nicht berührt, bevor das Werkzeug
eingeschaltet wurde.
16. Verwenden Sie nur die vorgeschriebene Fläche
der Schleifscheibe für Schleifarbeiten.
17. Verwenden Sie keine Trennscheibe zum
Flächenschleifen.
18. Nehmen Sie sich vor Funkenflug in Acht. Halten
Sie das Werkzeug so, dass Sie und andere
Personen oder leicht entzündliche Materialien
nicht von den Funken getroffen werden.
19. Beachten Sie, dass sich die Schleifscheibe nach
dem Ausschalten der Maschine noch weiterdreht.
20. Vermeiden Sie eine Berührung des Werkstücks
unmittelbar nach der Bearbeitung, weil es dann
noch sehr heiß ist und Hautverbrennungen
verursachen kann.
21. Halten Sie das Werkzeug so, dass sich das
Netzkabel während der Arbeit stets hinter dem
Werkzeug befindet.
22. Falls der Arbeitsplatz sehr heiß, feucht oder durch
leitfähigen Staub stark verschmutzt ist, verwenden
Sie einen Kurzschlussschalter (30 mA) zum
Schutz des Bedieners.
23. Verwenden Sie dieses Werkzeug nicht zum
Schneiden von asbesthaltigen Materialien.
24. Verwenden Sie kein Wasser oder Schleiföl.
25. Achten Sie beim Arbeiten unter staubigen
Bedingungen darauf, dass die
Ventilationsöffnungen frei gehalten werden. Sollte
die Beseitigung von Staub notwendig sein,
trennen Sie das Werkzeug zuerst vom Stromnetz
(nichtmetallische Gegenstände verwenden), und
vermeiden Sie eine Beschädigung der Innenteile.
26. Verwenden Sie bei Arbeiten mit der Trennschleife
immer eine gesetzlich vorgeschriebene
Staubsammelhaube.
27. Die Trennschleifen dürfen keinem seitlichen Druck
ausgesetzt werden.
BEWAHREN SIE DIESE
ANWEISUNGEN SORGFÄLTIG
AUF
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
Spindel-Arretiertaste (Abb. 1)
ACHTUNG:
• Betätigen Sie die Spindel-Arretiertaste niemals bei
rotierender Spindel. Andernfalls kann das Werkzeug
beschädigt werden.
Drücken Sie die Spindel-Arretiertaste, um die Spindel
beim Montieren oder Demontieren von Zubehör zu
blockieren.
Bedienung des Schalters (Abb. 2)
ACHTUNG:
• Achten Sie vor dem Einstecken des Werkzeugs darauf,
dass sich der Ein/Aus-Schalter korrekt bedienen lässt
und beim Loslassen auf die Position „OFF“ (AUS)
zurückkehrt.
Für Maschine mit Einschaltsperre
Zum Einschalten der Maschine einfach den Ein/Aus-
Schalter (in Richtung B) betätigen. Lassen Sie zum
Ausschalten des Werkzeugs den Ein/Aus-Schalter los.
Zum Einschalten des Dauerbetriebs den Ein/Aus-Schalter
betätigen und die Einschaltsperre (in Richtung A)
eindrücken. Zur Aufhebung der Arretierung müssen Sie
den Ein/Aus-Schalter bis zum Anschlag betätigen (in
Richtung B) und anschließend loslassen.
Für Maschine mit Ausschaltsperre
Um die versehentliche Betätigung der Auslöseschaltung
zu verhindern, ist das Werkzeug mit einer Einschaltsperre
ausgestattet.
Um das Werkzeug zu starten, drücken Sie die
Einschaltsperre (in Richtung A) und betätigen Sie den Ein/

13
Aus-Schalter (in Richtung B). Lassen Sie zum
Ausschalten des Werkzeugs den Ein/Aus-Schalter los.
Für Maschine mit Ein- und Ausschaltsperre
Um die versehentliche Betätigung der Auslöseschaltung
zu verhindern, ist das Werkzeug mit einer Einschaltsperre
ausgestattet.
Um das Werkzeug zu starten, drücken Sie die
Einschaltsperre (in Richtung A) und betätigen Sie den Ein/
Aus-Schalter (in Richtung B). Lassen Sie zum
Ausschalten des Werkzeugs den Ein/Aus-Schalter los.
Zum Einschalten des Dauerbetriebs die Einschaltsperre
drücken (in Richtung A), den Ein/Aus-Schalter betätigen
(in Richtung B) und anschließend die Einschaltsperre
noch weiter eindrücken.
Zur Aufhebung der Arretierung müssen Sie den Ein/Aus-
Schalter bis zum Anschlag betätigen (in Richtung B) und
anschließend loslassen.
HINWEIS:
Die Modelle GA7020S, GA9020S, GA7020SF und
GA9020SF beginnen nach dem Einschalten langsam an
zu laufen. Diese Soft-Start-Funktion gewährleistet einen
konstanteren Betrieb und weniger Anstrengung für den
Bediener.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie irgendwelche Arbeiten am
Werkzeug vornehmen.
Einsetzen des Seitengriffs (Zusatzgriff)
(Abb. 3)
ACHTUNG:
• Vergewissern Sie sich vor dem Betrieb stets, dass der
Seitengriff einwandfrei montiert ist.
Schrauben Sie den Seitengriff an der in der Abbildung
gezeigten Position fest an die Maschine.
Montage und Demontage der
Schutzhaube (Abb. 4)
ACHTUNG:
• Die Schutzhaube muss so an der Maschine
angebracht werden, dass ihre geschlossene Seite
immer zur Bedienungsperson gerichtet ist.
Montieren Sie die Schutzhaube so, dass der Vorsprung
am Schutzhaubenring auf die Nut im Lagergehäuse
ausgerichtet ist. Drehen Sie dann die Schutzhaube um
180 Grad gegen den Uhrzeigersinn. Achten Sie darauf,
die Schraube fest anzuziehen.
Zum Demontieren der Schutzhaube ist das
Montageverfahren umgekehrt anzuwenden.
Montieren und Demontieren einer
gekröpften Trennschleifscheibe/
Multischeibe (Sonderzubehör) (Abb. 5)
Befestigen Sie den Innenflansch an der Spindel. Setzen
Sie die Trenn-/Schleifscheibe auf den Innenflansch, und
schrauben Sie die Sicherungsmutter auf die Spindel.
Super-Flansch (Abb. 6)
Bei den Modellen GA7020F,GA7020SF,GA9020F und
9020SF gehört ein Super-Flansch zur
Standardausrüstung. Zum Lösen der Flanschmutter
benötigen Sie ca. 1/3 weniger Kraftaufwand als bei der
Verwendung eines Standard-Innenflansches.
Zum Anziehen der Sicherungsmutter die
Spindelarretierung drücken, um die Spindel zu blockieren;
dann die Mutter mit dem Sicherungsmutterschlüssel im
Uhrzeigersinn anziehen.
Zum Demontieren der Schleifscheibe ist das
Montageverfahren umgekehrt anzuwenden.
BETRIEB
WARNUNG:
• Die Maschine darf auf keinen Fall gewaltsam
angedrückt werden. Das Eigengewicht der Maschine
übt ausreichenden Druck aus. Gewaltanwendung und
übermäßiger Druck können zu einem gefährlichen
Schleifscheibenbruch führen.
• Wechseln Sie die Schleifscheibe IMMER aus, falls die
Maschine während der Arbeit fallen gelassen wurde.
• Eine Schleif- oder Trennschleife darf NIEMALS gegen
das Werkstück geschlagen oder gestoßen werden.
• Achten Sie besonders beim Bearbeiten von Ecken,
scharfen Kanten usw. darauf, dass die Schleifscheibe
nicht springt oder hängen bleibt. Dies könnte den
Verlust der Kontrolle und Rückschläge verursachen.
• Verwenden Sie die Maschine NIEMALS mit Holz- und
anderen Sägeblättern. Solche Sägeblätter verursachen
bei Verwendung an einer Schleifmaschine häufiges
Rückschlagen und Verlust der Kontrolle, was zu
Verletzungen führen kann.
ACHTUNG:
• Schalten Sie die Maschine niemals ein, wenn sie mit
dem Werkstück in Berührung ist, weil sonst
Verletzungsgefahr für den Bediener besteht.
• Tragen Sie bei der Arbeit stets eine Schutzbrille und
einen Gesichtsschutz.
• Schalten Sie die Maschine nach der Arbeit stets aus,
und warten Sie, bis die Schleifscheibe zum völligen
Stillstand gekommen ist, bevor Sie die Maschine
ablegen.
Schleifen und Schmirgeln (Abb. 7)
Halten Sie die Maschine IMMER mit einer Hand am
hinteren Griff und mit der anderen am Seitengriff fest.
Schalten Sie die Maschine ein, und setzen Sie dann die
Trenn- oder Schleifscheibe an das Werkstück an.

14
Halten Sie die Trenn- oder Schleifscheibe im Allgemeinen
in einem Winkel von etwa 15 Grad zur
Werkstoffoberfläche.
Bewegen Sie die Schleifmaschine beim Einschleifen einer
neuen Schleifscheibe in Richtung B, weil die
Schleifscheibe sonst in das Werkstück einschneidet.
Sobald die Schleifscheibenkante durch Gebrauch
abgerundet ist, kann die Schleifscheibe sowohl in
Richtung A als auch in Richtung B bewegt werden.
WARTUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie Inspektionen oder
Wartungsarbeiten am Werkzeug vornehmen.
Halten Sie die Maschine und ihre Ventilationsöffnungen
stets sauber. Reinigen Sie die Ventilationsöffnungen der
Maschine regelmäßig oder im Anfangsstadium einer
Verstopfung. (Abb. 8)
Austausch der Kohlebürsten
Wenn die Isolierspitze aus Kunstharz innerhalb der
Kohlebürste mit dem Kollektor in Kontakt gerät, wird der
Motor automatisch ausgeschaltet. Wenn dies der Fall ist,
sollten beide Kohlenbürsten ersetzt werden. Halten Sie
die Kohlebürsten sauber und sorgen Sie dafür, dass sie
locker in den Halterungen liegen. Beide Kohlebürsten
sollten gleichzeitig ersetzt werden. Verwenden Sie nur
identische Kohlebürsten. (Abb. 9)
Verwenden Sie einen Schraubendreher, um die
Bürstenhalterkappen zu entfernen. Entnehmen Sie die
verbrauchten Kohlebürsten, legen Sie die neuen ein und
bringen Sie die Bürstenhalterkappen wieder fest an.
(Abb. 10)
Um die SICHERHEIT und ZUVERLÄSSIGKEIT des
Produkts zu gewährleisten, sollten Reparaturen,
Wartungsarbeiten und Einstellungen nur durch von Makita
autorisierte Servicecenter durchgeführt und immer
Makita-Ersatzteile verwendet werden.
ZUBEHÖR
ACHTUNG:
• Die folgenden Zubehör- und Zusatzteile werden für das
in diesem Handbuch beschriebene Makita-Werkzeug
empfohlen. Die Verwendung anderer Zubehör- und
Zusatzteile kann zu Personenschäden führen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie bei einem
Makita-Servicecenter in Ihrer Nähe.
• Schutzhaube (Schleifscheibenabdeckung)
• Innenflansch
• Gekröpfte Trennschleifscheiben
• Sicherungsmutter (für gekröpfte Trennschleifscheibe)
• Gummiteller
• Schleifscheiben
• Sicherungsmutter (für Schleifscheibe)
• Sicherungsmutterschlüssel
• Trennscheiben
• Innenflansch (für Trennscheibe)
• Außenflansch (für Trennscheibe)
• Topfdrahtbürste
• Seitengriff
• Staubsammelnde Schutzhaube

15
ITALIANO
Spiegazione della vista generale
CARATTERISTICHE TECNICHE
• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso a seguito del nostro
programma continuo di ricerca e sviluppo.
• Nota: le caratteristiche tecniche possono differire da paese a paese.
Simboli END202-2
L'elenco seguente riporta i simboli utilizzati per l'utensile.
È importante conoscerne il significato prima di utilizzare
l'utensile.
............. Leggere il manuale di istruzioni.
............. ISOLAMENTO DOPPIO
............. Indossare occhiali di protezione.
Uso previsto
L'utensile va usato per la smerigliatura, la carteggiatura e
il taglio di
metalli e pietre senza l'uso di acqua.
Alimentazione
L'utensile deve essere collegato a una presa di corrente
con la stessa tensione di quella indicata sulla targhetta e
può funzionare soltanto con corrente alternata monofase.
Esso ha un doppio isolamento in osservanza alle norme
europee, per cui può essere usato con prese di corrente
sprovviste della messa a terra.
Per reti elettriche a bassa tensione tra 220V e 250V.
L'accensione e lo spegnimento di apparecchiature
elettriche provoca oscillazioni della tensione. Il
funzionamento del presente dispositivo in condizioni
diverse da quelle consigliate può provocare effetti negativi
sul funzionamento di altre apparecchiature. Con
un'impedenza di rete pari o inferiore a 0,27 Ohm non
dovrebbero presentarsi problemi. La presa di corrente a
cui viene collegato il presente dispositivo deve essere
protetta da un fusibile o interruttore di protezione avente
un ritardo di scatto lento.
REGOLE DI SICUREZZA
AGGIUNTIVE ENB031-6
1. Usare sempre le protezioni per gli occhi e le
orecchie. Indossare anche altro equipaggiamento
di protezione, come una mascherina antipolvere, i
guanti, il casco e un grembiule.
2. Accertarsi sempre che l'utensile sia spento e
staccato dalla presa di corrente prima di iniziare
qualsiasi operazione su di esso.
3. Non rimuovere le protezioni.
4. Usare soltanto dischi con le dimensioni corrette e
dischi con una velocità operativa massima alta
almeno quella più alta a vuoto indicata sulla
targhetta del nome sull'utensile. Usando dischi
con centro depresso, accertarsi che siano
esclusivamente quelli in fibra di vetro rinforzata.
5. Prima dell'uso, verificare lo stato dei dischi alla
ricerca di eventuali cricche o danni. Sostituire
immediatamente dischi con cricche o danni.
6. Osservare le istruzioni del produttore per il
corretto montaggio e utilizzo dei dischi.
Maneggiare e conservare i dischi con cura.
7. Non utilizzare boccole di riduzione o adattatori
separati per montare dischi abrasivi con foro
largo.
8. Usare soltanto le flangie specificate per questo
utensile.
9. Non danneggiare il mandrino, la flangia
(soprattutto la superficie di installazione) o il
controdado. Se queste parti sono danneggiate, il
disco potrebbe rompersi.
1. Blocco dell'albero
2. Grilletto interruttore
3. Levetta di blocco
4. Protezione disco
5. Vite
6. Alloggiamento del cuscinetto
7. Controdado
8. Disco con centro depresso
9. Superflangia
10. Flangia interna
11. Chiavi controdadi
12. Apertura di ventilazione
13. Apertura di aspirazione
14. Commutatore
15. Punta isolante
16. Spazzola a carbone
17. Tappo portaspazzole
18. Cacciavite
Modello GA7020/GA7020F/GA7020S/
GA7020SF
GA9020/GA9020F/GA9020S/
GA9020SF
Diametro del disco con centro
depresso 180 mm 230 mm
Filettatura mandrino M14 M14
Velocità a vuoto (min-1) 8.500 6.600
Lunghezza totale 473 mm 473 mm
Peso 4,7 kg 4,7 kg
Tensione nominale /II

16
10. Se si usano utensili su cui montare dischi con foro
filettato, accertarsi che la filettatura del disco sia
sufficientemente lunga da accettare la lunghezza
del mandrino.
11. Prima di usare l'utensile sul pezzo, fare una prova
facendolo girare alla massima velocità senza
carico per almeno 30 secondi in una posizione
sicura. Arrestarlo immediatamente se si verificano
vibrazioni o oscillazioni che potrebbero indicare
un'installazione scorretta o l'errato bilanciamento
del disco. Controllare l'utensile e determinare la
causa.
12. Accertarsi che il pezzo sia fermato stabilmente nei
supporti.
13. Tenere saldamente l'utensile con le mani.
14. Tenere le mani lontano dalle parti rotanti.
15. Verificare che il disco non tocchi il pezzo in
lavorazione prima che l'interruttore sia acceso.
16. Per la smerigliatura, usare la superficie specificata
del disco.
17. Per la smerigliatura laterale, non usare dischi per
taglio.
18. Fare attenzione alle scintille. Tenere l'utensile in
modo che le scintille non siano dirette verso di sé,
altre persone o materiali infiammabili.
19. Tenere presente che il disco continua a girare
anche dopo aver spento l'utensile.
20. Non toccare il pezzo subito dopo il lavoro, poiché
può raggiungere temperature elevate e provocare
ustioni.
21. Posizionare l'utensile in modo che il cavo di
alimentazione sia sempre dietro la macchina
durante il lavoro.
22. Se l'ambiente di lavoro è estremamente caldo o
umido oppure contaminato da polvere conduttiva,
usare un salvavita (30 mA) per la sicurezza.
23. Non usare l'utensile su materiali che contengono
amianto.
24. Non usare acqua o lubrificanti di smerigliatura.
25. Accertarsi che le aperture di ventilazione siano
aperte quando si lavora in ambienti polverosi. Per
togliere l'eventuale polvere, staccare prima
l'utensile dalla presa di corrente (non usare
oggetti metallici) per evitare di danneggiare le
parti interne.
26. Quando si usano i dischi diamantati, utilizzare
sempre il dispositivo di protezione della lama e
raccoglipolvere, come previsto dalle normative in
vigore nel paese.
27. I dischi da taglio non devono essere soggetti ad
alcuna pressione laterale.
CONSERVARE QUESTE
ISTRUZIONI.
DESCRIZIONE FUNZIONALE
ATTENZIONE
• Prima di regolare o controllare le funzioni dell'utensile,
verificare sempre di averlo spento e scollegato
dall'alimentazione.
Blocco dell'albero (Fig. 1)
ATTENZIONE
• Non usare il blocco dell'albero mentre il mandrino è in
funzione. L'uso in tali condizioni può danneggiare
l'utensile.
Premere il blocco dell'albero per evitare la rotazione del
mandrino durante l'installazione o la rimozione degli
accessori.
Azionamento dell’interruttore (Fig. 2)
ATTENZIONE
• Prima di collegare l'utensile, controllare se l'interruttore
funziona correttamente e ritorna alla posizione "OFF"
una volta rilasciato.
Utensile con interruttore di blocco
Per avviare l'utensile, tirare semplicemente il grilleto (nella
direzione B). Per spegnerlo, rilasciare il grilletto. Per il
funzionamento continuo, schiacciare il grilletto (nella
direzione B) e spingere la levetta di blocco (nella
direzione A). Per arrestare l'utensile mentre è in posizione
di blocco, premere a fondo il grilletto (nella direzione B),
quindi rilasciarlo.
Utensile con interruttore di sblocco
La sicura consente di evitare di azionare
involontariamente il grilletto.
Per avviare l'utensile, spingere la leva di blocco (nella
direzione A), quindi tirare il grilletto (nella direzione B). Per
arrestare l'utensile, rilasciare il grilletto.
Utensile con interruttore di blocco e sblocco
La sicura consente di evitare di azionare
involontariamente il grilletto.
Per avviare l'utensile, spingere la leva di blocco (nella
direzione A), quindi tirare il grilletto (nella direzione B). Per
arrestare l'utensile, rilasciare il grilletto.
Per il funzionamento continuo, spingere la levetta di
blocco (nella direzione A), tirare il grilletto (nella direzione
B) e spingere più a fondo la levetta di blocco (nella
direzione A).
Per arrestare l'utensile mentre è in posizione di blocco,
premere a fondo il grilletto (nella direzione B), quindi
rilasciarlo.
NOTA
Quando vengono accesi, i modelli GA7020S, GA9020S,
GA7020SF e GA9020SF iniziano a funzionare
lentamente. Tale avvio morbido consente un
funzionamento più omogeneo e un minore sforzo
dell'operatore.
MONTAGGIO
ATTENZIONE
• Accertarsi sempre che l'utensile si spento e staccato
dalla presa di corrente prima di iniziare qualsiasi
operazione su di esso.

17
Installazione dell'impugnatura laterale
(Fig. 3)
ATTENZIONE
• Accertarsi sempre che l'impugnatura laterale sia
montata correttamente prima di far funzionare
l'utensile.
Avvitare saldamente l'impugnatura sul punto dell'utensile
mostrato in figura.
Installazione o rimozione della protezione
disco (Fig. 4)
ATTENZIONE
• La protezione disco deve essere montata sull'utensile
in modo che il lato chiuso della protezione sia sempre
rivolto verso l'operatore.
Montare la protezione disco con la sporgenza della banda
di protezione disco allineata con la tacca presente
sull'alloggaimento del cuscinetto. Ruotare quindi la
protezione disco di 180° in senso antiorario. Serrare la
vite fino in fondo.
Per rimuovere la protezione disco, attenersi alla
procedura di installazione procedendo in senso inverso.
Installazione o rimozione del disco con
centro depresso/multidisco (accessorio)
(Fig. 5)
Montare la flangia interna sul mandrino. Montare il disco/
la mola sulla flangia interna e avvitare il controdado sul
mandrino.
Superflangia (Fig. 6)
I modelli GA7020F, GA7020SF, GA9020F e 9020SF sono
provvisti di superflangia come dotazione standard. Per
svitare il controdado, applicare una forza pari solo a 1/3 di
quella necessaria per il tipo convenzionale.
Per serrare il controdado, premere saldamente il blocco
dell'albero per evitare la rotazione del mandrino, quindi
utilizzare l'apposita chiave per serrare il controdado
girando in senso orario.
Per rimuovere il disco, attenersi alla procedura di
installazione procedendo in senso inverso.
FUNZIONAMENTO
AVVERTENZA
• Non dovrebbe essere mai necessario forzare l'utensile.
Il peso stesso dell'utensile esercita una pressione
adeguata. Una forza o una pressione eccessiva
possono provocare una pericolosa rottura del disco.
• Sostituire SEMPRE il disco se l'utensile è caduto
durante la smerigliatura.
• MAI sbattere o far urtare il disco o la mola contro il
pezzo.
• Evitare di far rimbalzare o urtare il disco, in particolare
durante il lavoro negli angoli, sui bordi aguzzi e così
via. Ciò potrebbe causare la perdita di controllo e
contraccolpi.
• MAI usare l'utensile con lame per il taglio del legno o
altre seghe. Se utilizzate con le smerigliatrici, tali lame
danno frequentemente dei contraccolpi causando
perdite di controllo con pericolo di lesioni.
ATTENZIONE
• Non accendere l'utensile quando è in contatto con il
pezzo, poiché ciò potrebbe causare lesioni
all'operatore.
• Indossare sempre occhiali di protezione o una visiera
durante il lavoro.
• Dopo l'uso, spegnere sempre l'utensile e attendere che
il disco si sia fermato prima di riporlo.
Smerigliatura e carteggiatura (Fig. 7)
Tenere SEMPRE saldamente l'utensile con una mano
sull'impugnatura posteriore e l'altra sull'impugnatura
laterale. Accendere l'utensile e applicare il disco o la mola
sul pezzo.
Tenere generalmente il bordo del disco o della mola a un
angolo di circa 15° rispetto alla superficie del pezzo.
Durante il periodo di rodaggio di un nuovo disco, non
spostare la smerigliatrice nella direzione B, poiché
taglierebbe il pezzo. Una volta che il bordo del disco è
stato arrotondato dall'uso, il disco può essere spostato in
entrambe le direzioni A e B.
MANUTENZIONE
ATTENZIONE
• Prima di effettuare controlli o operazioni di
manutenzione, verificare sempre che l'attrezzo sia
spento e scollegato.
L'utensile e le aperture di ventilazione devono essere
mantenuti puliti. Pulire regolarmente le aperture di
ventilazione dell'utensile o quando iniziano a essere
ostruite. (Fig. 8)
Sostituzione delle spazzole di carbone
Quando la punta isolante in resina all'interno della
spazzola di carbone è esposta al contatto del
commutatore, il motore dell'utensile si spegne
automaticamente. In questo caso, è necessario sostituire
entrambe le spazzole di carbone. Mantenere le spazzole
di carbone pulite e libere di scorrere nei portaspazzole.
Entrambe le spazzole di carbone devono essere sostituite
contemporaneamente. Utilizzare solo spazzole di
carbone identiche. (Fig. 9)
Usare un cacciavite per rimuovere i tappi dei
portaspazzole. Estrarre le spazzole di carbone
consumate, inserire le nuove spazzole e rimontare i tappi
dei portaspazzole. (Fig. 10)
Per mantenere la SICUREZZA e l'AFFIDABILITÀ del
prodotto, le riparazioni e qualsiasi altra operazione di
manutenzione o regolazione devono essere eseguite dai
centri di assistenza autorizzati Makita utilizzando sempre
parti di ricambio originali.

18
ACCESSORI
ATTENZIONE
• I seguenti accessori sono suggeriti per l'uso con
l'utensile Makita descritto in questo manuale. L'uso di
qualsiasi altro accessorio può determinare il rischio di
lesioni personali. Utilizzare gli accessori
esclusivamente per l'uso specificato.
Per assistenza e ulteriori informazioni su tali accessori,
rivolgersi al centro di assistenza locale Makita.
• Protezione disco (coperchio disco)
• Flangia interna
• Dischi con centro depresso
• Controdado (per disco con centro depresso)
• Gommino
• Dischi abrasivi
• Controdado (per dischi abrasivi)
• Chiave controdadi
• Dischi diamantati
• Flangia interna (per disco diamantato)
• Flangia esterna (per disco diamantato)
• Spazzola di ferro
• Impugnatura laterale
• Protezione disco per raccolta polvere

19
NEDERLANDS
Verklaring van het onderdelenoverzicht
TECHNISCHE GEGEVENS
• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit
gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen.
Symbolen END202-2
Hieronder staan de symbolen die voor dit gereedschap
worden gebruikt. Zorg ervoor dat u weet wat ze
betekenen alvorens het gereedschap te gebruiken.
............. Lees de gebruiksaanwijzing.
............. DUBBEL GEÏSOLEERD
............. Draag een veiligheidsbril.
Gebruiksdoeleinden
Dit gereedschap is bedoeld voor het slijpen, schuren en
snijden van
metaal en steen zonder gebruik van water.
Voeding
Het gereedschap mag uitsluitend worden aangesloten op
een voeding met dezelfde spanning als aangegeven op
het identificatieplaatje en werkt alleen op enkele-fase
wisselstroom. Het gereedschap is dubbel geïsoleerd
volgens de Europese norm en mag derhalve ook op een
niet-geaard stopcontact worden aangesloten.
Voor het openbare laagspanningnet van 220 V t/m
250 V.
Het in- en uitschakelen van elektrische apparatuur
veroorzaakt spanningsfluctuaties. Het gebruik van dit
gereedschap terwijl het elektriciteitsnet in een slechte
toestand verkeert, kan de werking van andere apparatuur
nadelig beïnvloeden. Als de netweerstand lager is dan
0,27 ohm, mag u ervan uitgaan dat geen nadelige
effecten optreden. Het stopcontact waarop dit
gereedschap is aangesloten moet zijn beveiligd met een
zekering of veiligheidsstroomonderbreker met trage
uitschakeling.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
ENB031-6
1. Draag altijd oog- en oorbescherming. Ook andere
persoonlijke-veiligheidsmiddelen, zoals een
stofmasker, handschoenen, helm en schort,
dienen te worden gedragen.
2. Controleer altijd of het gereedschap is
uitgeschakeld en de stekker uit het stopcontact is
getrokken alvorens enige werk aan het
gereedschap uit te voeren.
3. Laat de beschermkappen op hun plaats zitten.
4. Gebruik uitsluitend schijven met de juiste
diameter en met een maximale draaisnelheid van
minstens de hoogste onbelaste snelheid zoals
aangegeven op het typeplaatje op het
gereedschap. Bij gebruik van een schijf met een
verzonken middengat, mag u uitsluitend met
glasvezel versterkte schijven gebruiken.
5. Controleer vóór het gebruik de schijf zorgvuldig
op barsten of beschadiging. Vervang een
gebarsten of beschadigd schijf meteen.
6. Houd u aan de instructies van de fabrikant voor
juiste montage en gebruik van de schijven.
Behandel en bewaar de schijven zorgvuldig.
7. Gebruik niet afzonderlijke verkleinbussen of
adapterringen om slijpschijven met een groot
middengat te kunnen monteren.
1. Asvergrendeling
2. Aan/uit-schakelaar
3. Vergrendelhendel
4. Beschermkap
5. Schroef
6. Kussenblokkast
7. Borgmoer
8. Schijf met een verzonken
middengat
9. Superflens
10. Binnenflens
11. Borgmoersleutel
12. Luchtuitlaatopening
13. Luchtinlaatopening
14. Collector
15. Isolerend uiteinde
16. Koolborstel
17. Koolborsteldop
18. Schroevendraaier
Model GA7020/GA7020F/GA7020S/
GA7020SF
GA9020/GA9020F/GA9020S/
GA9020SF
Diameter van schijf met een verzonken
middengat 180 mm 230 mm
Asschroefdraad M14 M14
Onbelaste snelheid (min-1) 8500 6600
Totale lengte 473 mm 473 mm
Netto gewicht 4,7 kg 4,7 kg
Nominale spanning /II

20
8. Gebruik uitsluitend flenzen die geschikt zijn voor
dit gereedschap.
9. Beschadig de as, de flens (met name de
montagekant) en de borgmoer niet. Als deze
onderdelen beschadigd raken, kan de schijf
breken.
10. Voor gereedschappen waarop schijven met
schroefdraad in het middengat kunnen worden
gemonteerd, controleert u dat de schroefdraad
van de schijf lang genoeg is voor de lengte van de
as.
11. Alvorens het gereedschap te gebruiken op een
werkstuk, draait u het gereedschap proef op
maximale onbelaste snelheid gedurende minstens
30 seconden in een veilige houding. Stop het
gereedschap onmiddellijk als u trillingen of
schommelingen waarneemt, die een teken kunnen
zijn van een verkeerd gemonteerde of slecht
uitgebalanceerde schijf. Controleer het
gereedschap om de oorzaak op te sporen.
12. Controleer dat het werkstuk goed wordt
ondersteund.
13. Houd het gereedschap stevig vast.
14. Houd uw handen uit de buurt van draaiende delen.
15. Zorg ervoor dat de schijf niet in aanraking is met
het werkstuk voordat u het gereedschap hebt
ingeschakeld.
16. Gebruik de aangegeven kant van de schijf om mee
te slijpen.
17. Gebruik nooit een doorslijpschijf om zijdelings
mee te slijpen.
18. Wees alert op rondvliegende vonken. Houd het
gereedschap zodanig vast dat de vonken
wegvliegen van u en andere personen of
brandbare materialen.
19. Wees erop bedacht dat de schijf blijft doordraaien
nadat het gereedschap is uitgeschakeld.
20. Raak de schijf niet onmiddellijk na gebruik aan.
Deze kan bijzonder heet zijn en brandwonden op
uw huid veroorzaken.
21. Houd het gereedschap zodanig vast dat tijdens
gebruik het netsnoer zich altijd achter het
gereedschap bevindt.
22. Als de werkruimte bijzonder heet en vochtig is, of
sterk vervuild door geleidend stof, gebruik dan
een kortsluitonderbreker (30 mA) om de veiligheid
van de gebruiker te garanderen.
23. Gebruik het gereedschap niet op materiaal dat
asbest bevat.
24. Gebruik geen water of slijpsmeermiddel.
25. Zorg ervoor dat de ventilatie-openingen niet
verstopt raken bij gebruik in een stoffige
omgeving. Als het noodzakelijk is het stof te
verwijderen, moet u het gereedschap eerst
loskoppelen van de netvoeding (gebruik hiervoor
niet-metalen voorwerpen) en wees voorzichtig
geen inwendige onderdelen te beschadigen.
26. Bij gebruik van een doorslijpschijf, gebruikt u
altijd de stofbeschermkap, zoals vereist door
plaatselijke regelgeving.
27. Doorslijpschijven mogen niet worden blootgesteld
aan enige laterale druk.
BEWAAR DEZE
VOORSCHRIFTEN
BESCHRIJVING VAN DE
FUNCTIES
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de stekker uit het stopcontact is getrokken alvorens
de functies van het gereedschap te controleren of af te
stellen.
Asvergrendeling (zie afb. 1)
LET OP:
• Bedien de asvergrendeling nooit terwijl de as nog
draait. Het gereedschap kan hierdoor worden
beschadigd.
Druk op de asvergrendeling om te voorkomen dat de as
kan draaien tijdens het monteren of verwijderen van
schijven of accessoires.
In- en uitschakelen (zie afb. 2)
LET OP:
• Controleer altijd, voordat u de stekker in het
stopcontact steekt, of de aan/uit-schakelaar op de
juiste manier schakelt en weer terugkeert naar de uit-
stand nadat deze is losgelaten.
Voor gereedschappen met een aan-vergrendeling
Om het gereedschap in te schakelen, knijpt u gewoon de
aan/uit-schakelaar in (in de richting van pijl B). Laat de
aan/uit-schakelaar los om het gereedschap te stoppen
Voor continue werking knijpt u de aan/uit-schakelaar in (in
de richting van pijl B) en duwt u vervolgens tegen de
vergrendelhendel (in de richting van pijl A). Om vanuit de
vergrendelde werking het gereedschap te stoppen, knijpt
u de aan/uit-schakelaar helemaal in (in de richting van pijl
B) en laat u deze vervolgens weer los.
Voor gereedschappen met een uit-vergrendeling
Om te voorkomen dat de aan/uit-schakelaar per ongeluk
wordt bediend, is een vergrendelhendel aangebracht.
Om het gereedschap te starten, duwt u tegen de uit-
vergrendelhendel (in de richting van pijl A) en knijpt u
vervolgens de aan/uit-schakelaar in (in de richting van pijl
B). Laat de aan/uit-schakelaar los om het gereedschap te
stoppen
Voor gereedschappen met een aan-vergrendeling en
een uit-vergrendeling
Om te voorkomen dat de aan/uit-schakelaar per ongeluk
wordt bediend, is een vergrendelhendel aangebracht.
Om het gereedschap te starten, duwt u tegen de uit-
vergrendelhendel (in de richting van pijl A) en knijpt u
vervolgens de aan/uit-schakelaar in (in de richting van pijl
B). Laat de aan/uit-schakelaar los om het gereedschap te
stoppen
