Makita XNB01 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Brad Nailer
Cloueur Brad Sans Fil
Clavadora Inalámbrica
XNB01
014580

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model XNB01
Brad nail size 18Ga x 15, 20, 25, 30, 32, 35, 38, 40, 45, 50 mm
(18Ga x 5/8", 3/4", 1", 1-3/16", 1-1/4", 1-3/8", 1-1/2", 1-5/8", 1-3/4", 2")
Brad nail magazine capacity 100 pcs
Dimensions (L x W x H) 294 mm x 97 mm x 318 mm (11-5/8" x 3-13/16" x 12-1/2")
Rated voltage D.C. 18 V
Net weight 3.3 kg (7.3 lbs) 3.5 kg (7.7 lbs)
Standard battery cartridges BL1815 / BL1815N BL1830 / BL1840
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk
of electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10.
Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A
moment of inattention while operating power tools
may result in serious personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.

3
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is dangerous
and must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained power
tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery
may cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB117-2
CORDLESS NAILER SAFETY
WARNINGS
1. Always assume that the tool contains
fasteners. Careless handling of the nailer can
result in unexpected firing of fasteners and
personal injury.
2. Do not point the tool towards yourself or
anyone nearby. Unexpected triggering will
discharge the fastener causing an injury.
3. Do not actuate the tool unless the tool is
placed firmly against the workpiece. If the tool
is not in contact with the workpiece, the fastener
may be deflected away from your target.
4. Disconnect the tool from the power source
when the fastener jams in the tool. While
removing a jammed fastener, the nailer may be
accidentally activated if it is plugged in.
5. Use caution while removing a jammed
fastener. The mechanism may be under
compression and the fastener may be forcefully
discharged while attempting to free a jammed
condition.
6. Do not use this nailer for fastening electrical
cables. It is not designed for electric cable
installation and may damage the insulation of
electric cables thereby causing electric shock or
fire hazards.
7. Always wear safety goggles or safety glasses
with side shield, and a full face shield when
needed.

4
8. Keep hands and feet away from the ejection
port area.
9. Follow instruction for lubricating and
changing accessories.
10. Always remove the battery cartridge before
loading the fasteners, adjustment, inspection,
maintenance or after operation is over.
11. Make sure no one is nearby before operation.
Never attempt to drive fasteners from both the
inside and outside of wall at the same time.
Fasteners may rip through and/or fly off,
presenting a grave danger.
12. Watch your footing and maintain your balance
with the tool. Make sure there is no one below
when working in high locations.
13. Never use fastener driving tools marked with
the symbol "Do not use on scaffoldings,
ladders" for specific application for example:
−when changing one driving location to
another involves the use of scaffoldings,
stairs, ladders, or ladder alike constructions,
e.g. roof laths;
−closing boxes or crates;
−fitting transportation safety systems e.g. on
vehicles and wagons.
14.
Check walls, ceilings, floors, roofing and the
like carefully to avoid possible electrical shock,
gas leakage, explosions, etc. caused by
stapling into live wires, conduits or gas pipes.
15. Use only fasteners specified in this manual.
The use of any other fasteners may cause
malfunction of the tool.
16. Do not tamper with the tool or attempt to use
it for other than driving fasteners.
17. Do not operate the tool without fasteners. It
shortens the service life of the tool.
18. Stop driving operations immediately if you
notice something wrong or out of the ordinary
with the tool.
19. Never drive fastener into any materials which
may allow the fastener to puncture and fly
through as a projectile.
20. Never actuate the switch trigger and safety
lever at the same time until you are prepared
to fastener workpieces. Allow the workpiece
to depress the safety lever. Never defeat its
purpose by securing the safety lever back or
by depressing it by hand.
21. Never tamper with the safety lever. Check the
safety lever frequently for proper operations.
22. Always remove fasteners from the tool when
not in use.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD501-3
Symbols
The followings show the symbols used for tool.
･Read and understand tool labels and
manual.
･Operators and others in work area
must wear safety glasses with side
shields.
･Keep fingers away from trigger when
not driving fasteners to avoid accidental
firing.
･volts
･direct current
ENC007-8
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.

5
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period
of time.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

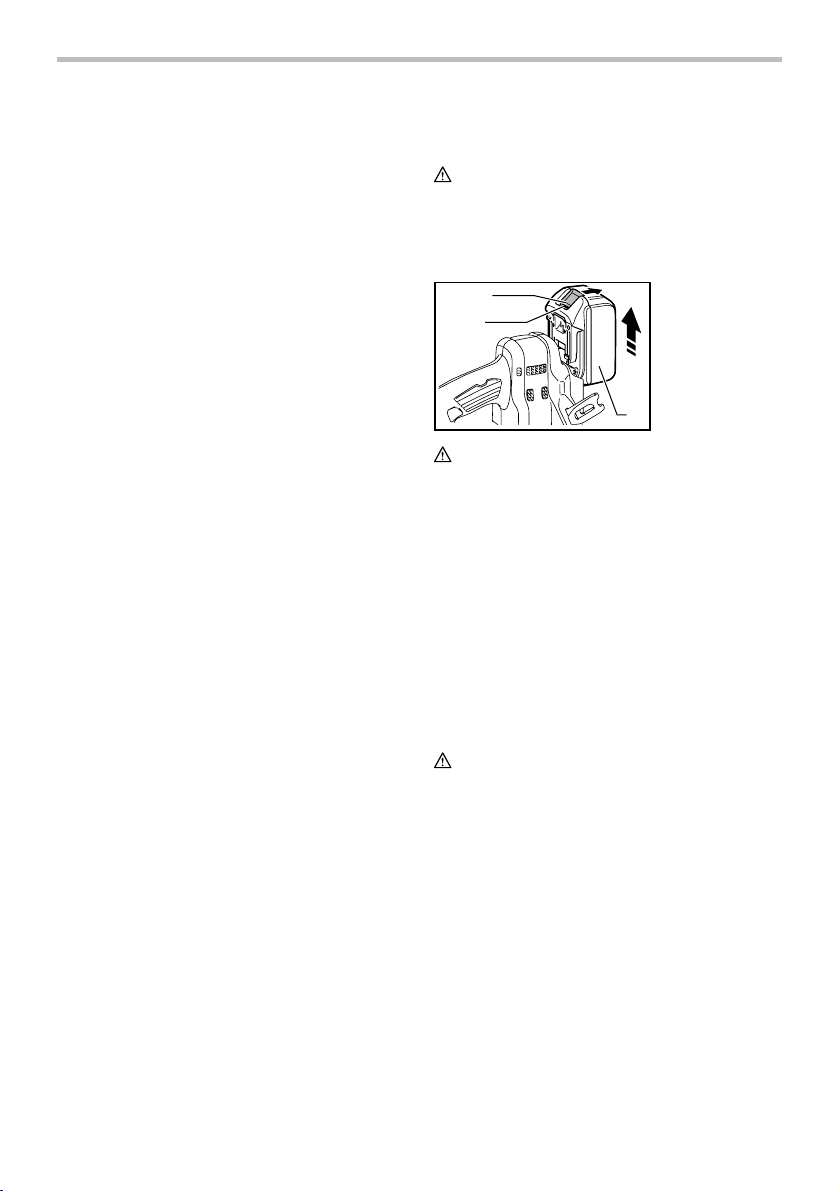

Installing or removing battery cartridge
1
2
3
014581
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
Tool / battery protection system
The tool is equipped with a tool/battery protection
system. This system automatically cuts off power to the
motor to extend tool and battery life.
The tool will automatically stop during operation if the
tool or battery are placed under one of the following
conditions. In some conditions, the indicators light up.
1. Red indicator
2. Button
3. Battery cartridge

6
1
014584
Overheat protection for tool
When the tool is overheated, the tool stops
automatically and the indicator blinks about 60 seconds.
In this situation, let the tool cool before turning the tool
on again.
Overheat protection for battery
When the battery is overheated, the tool stops
automatically and the battery indicator lights up about
60 seconds. The tool does not start even if pulling the
switch trigger. In this situation, let the battery cool before
turning the tool on again.
NOTE:
The battery overheat protection works only with a
battery cartridge with a star marking.
1
012128
Overdischarge protection
When the remaining battery capacity gets low, the
indicator blinks. By further use, the tool stops and the
indicator lights up about 60 seconds. In this situation,
charge the battery cartridge.

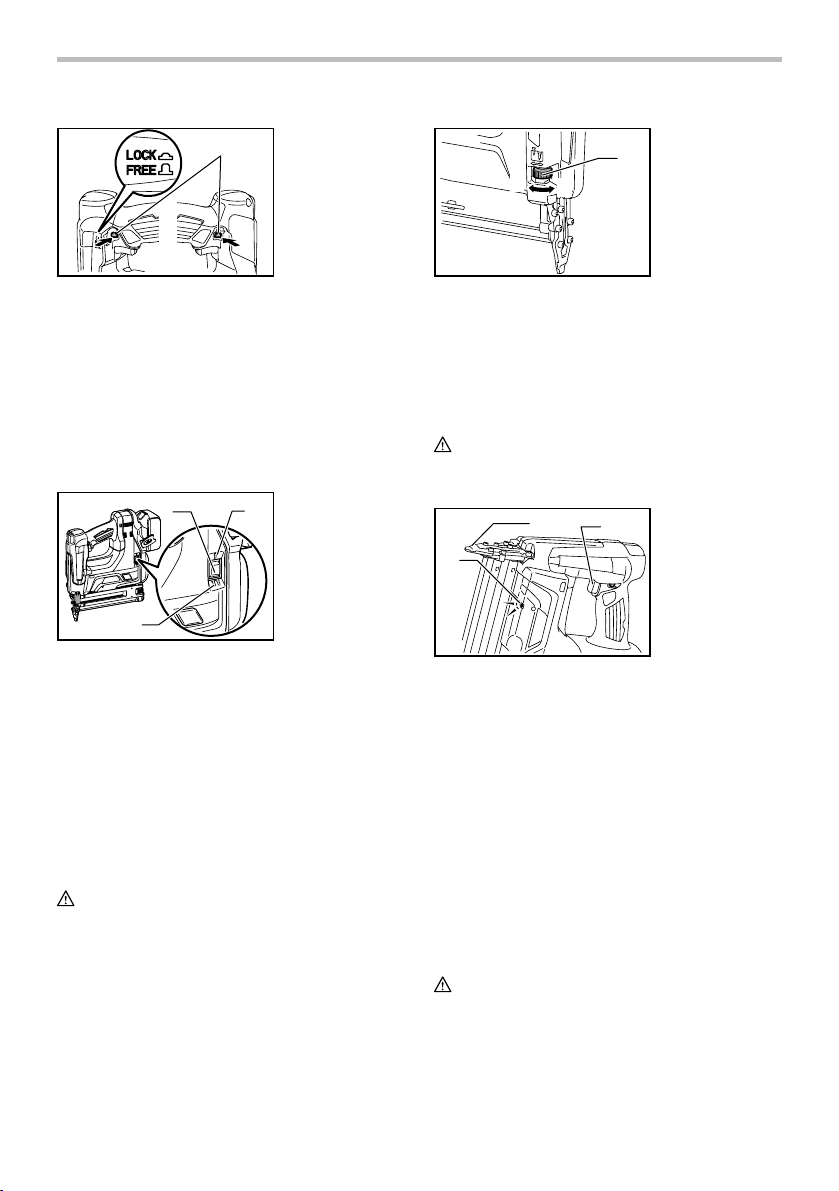

Using the trigger lock
CAUTION:
• When not in use or after operating the tool, always
lock the trigger with the trigger lock.
A
1
23
014582
The tool has trigger lock to avoid accidents by an
unintentional start. The trigger lock makes the trigger
unmovable and let the tool cause no firing.
To lock the trigger, set the lock button in the "LOCK"
position.
Before nailing, set the lock button in the " FREE"
position. When not in use, always set it in the "LOCK"
position and remove the battery cartridge from the tool.
Nailing mode selection
12
3
014618
The tool has two different nailing modes. Select the
desired nailing by the mode selecting button. For more
detail, see the section "OPERATION".
Intermittent nailing (sequential mode)
This mode suits for driving a nail carefully and
accurately.
Continuous/ intermittent nailing (continuous mode)
When the tool is set to this mode, you can choose either
continuous or intermittent nailing by sequences of the
trigger operation.
Adjusting the nailing depth
WARNING:
• Always make sure that your fingers are not placed
on the trigger, and the battery cartridge and nails
are removed.
AB
1
AB
014601
To get shallower depth, turn the adjuster to A direction
as shown in the figure. To get deeper depth, turn the
adjuster to B direction.
Do not turn the adjuster too much, or the adjuster may
get stuck.
1. Adjuster
1. Mode selecting
button
2. Sequential
mode
3. Continuous
mode
1. Trigger lock
2. Press to Lock
position
3. Press to Free
position
1. Star marking
1. Battery indicator

7
Lighting up the lamp
CAUTION:
• Do not look in the light or see the source of light
directly.
1
2
3
014600
To turn on the lamp, pull the trigger or place the contact
element against the workpiece. Release the trigger or
contact element to turn it off.
The lamp goes out 10 seconds after releasing the
trigger or contact element from the workpiece.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it
may lower the illumination.
• Even in the lamp lights up when the battery power
residual gets small, the nailer may not fire nails. In
this case, charge the battery cartridge.
ASSEMBLY
CAUTION:
• Always make sure that your fingers are not placed
on the trigger, and the battery cartridge and nails
are removed before carrying out any work on the
nailer.
Loading or unloading the nails
CAUTION:
• Always make sure that your fingers are not placed
on the trigger and the battery cartridge is removed
before loading nails.
• Do not abruptly slide the slide door of the nailer
loaded with nails. Accidentally dropping nails
especially when working in high places may cause
personal injuries.
• Load nails in the correct direction. Loading in
wrong direction may cause premature wear and
tear of the driver and damage of the other parts.
• Do not use deformed connected nails. Use nails
specified in this manual. Using nails other than
those specified may cause nail jamming and
breakage of the nailer.
1
2
34
014585

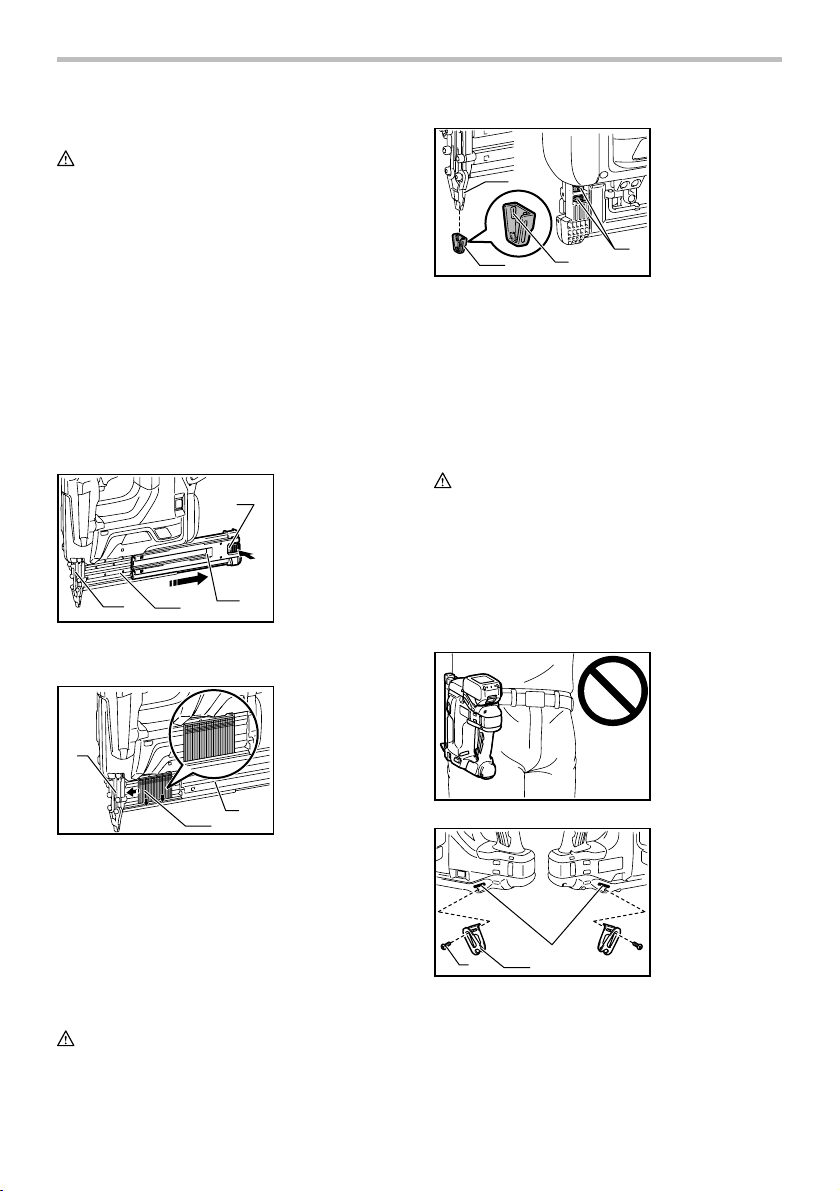

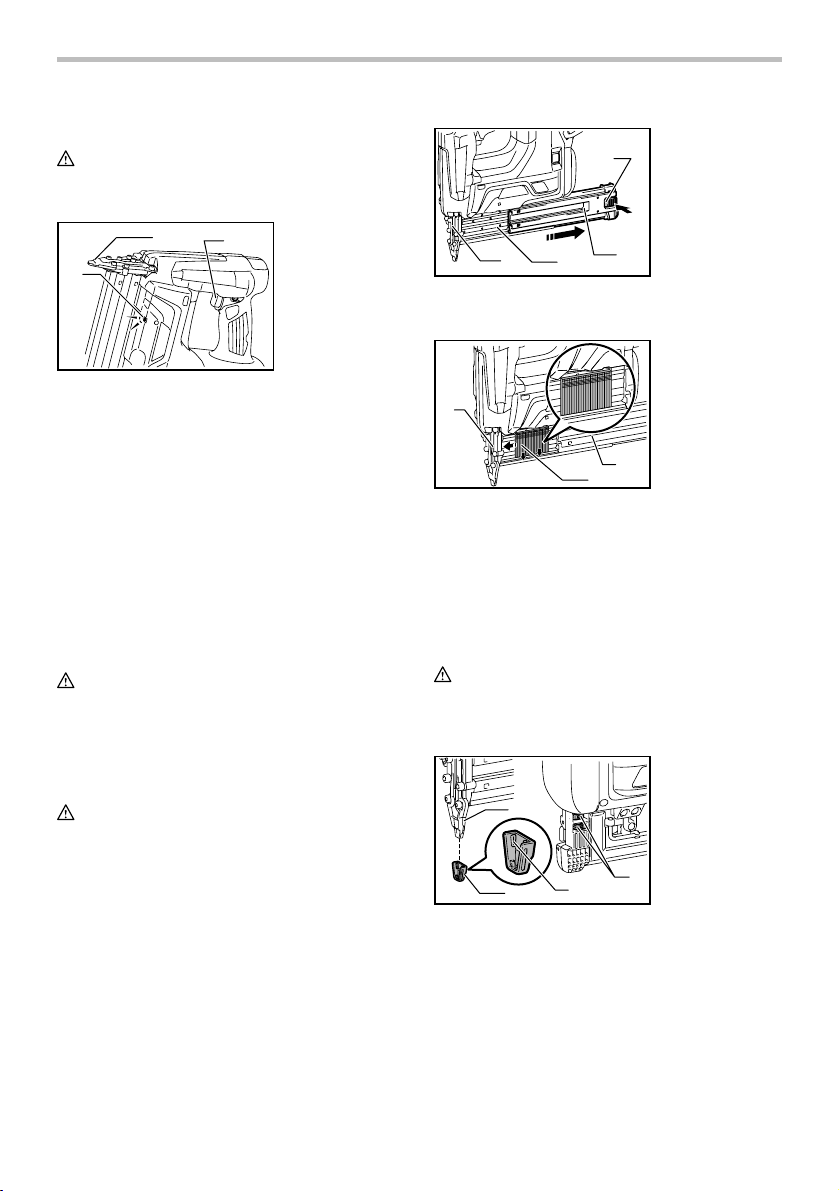

Press the lock lever and open the slide door of the
magazine.
12
3
014592
Set the nail strip so that the nail tips touch the bottom of
the magazine slit and slide the nail strip toward the firing
opening.
Return the slide door to the original position until the
lock lever locks it.
To remove the nails, press the lock lever and slide the
slide door. Take out nails from the magazine slit.
Nose adapter
CAUTION:
• Always make sure that your fingers are not placed
on the trigger, and the battery cartridge and nails
are removed before installing the nose adapter.
12
3
4
014586
When firing nails on the material to be fastened with
easily-marred surfaces, use the nose adapter. To install
the nose adapter, place it over the center plate so that
the protrusion inside the nose adapter fits to the slit in
the driver guide cover.
When not in use, store the nose adapter in the holder at
the back end of the slide door to keep it from being lost.
Total two nose adapters can be stored.
1. Nose adapter
2. Protrusion
3. Center plate
4. Holder
1. Nails
2. Slide door
3. Driver guide
1. Lock lever
2. Slide door
3. Driver guide
4. Magazine
1. Lamp
2. Trigger
3. Driver guide
(contact
element)

8
Hook
CAUTION:
• Always make sure that your fingers are not placed
on the trigger, and the battery cartridge and nails
are removed before using the hook.
• Do not hang the hook from the waist belt.
Dropping the nailer, which is caused by the hook
accidentally coming out of place, may cause
misfiring and personal injuries.
014587
1
2
3
014588
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool.
To install the hook, insert it into a groove in the tool
housing on either side and then secure it with a screw.
To remove, loosen the screw and then take it out.

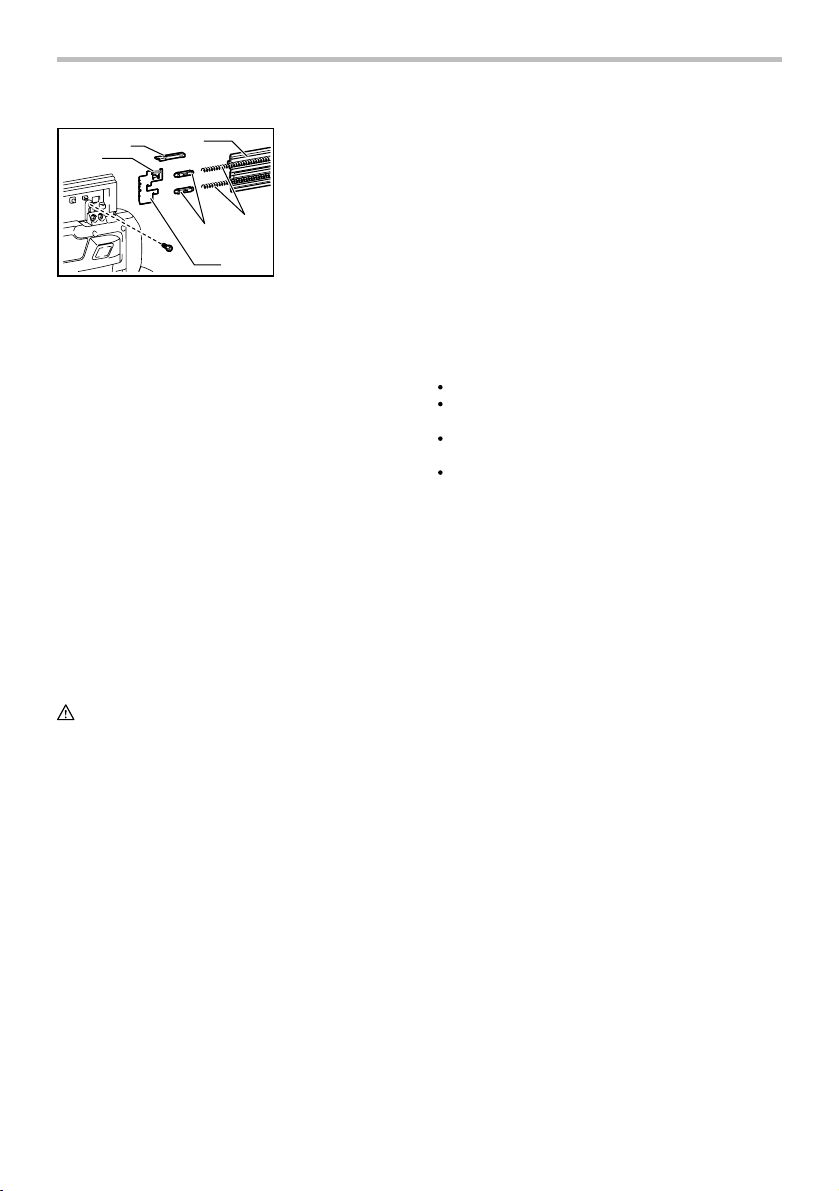

Hex wrench storage
1
014589
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
OPERATION
Inspecting trigger function
CAUTION:
• Make sure that the trigger function is in working
order before each operation. If you find issues
described below, ask Makita Authorized Service
Centers for repairs.
• Before installing the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
The tool must not operate only by pulling the trigger or
only by placing the contact element against the work
piece.
Driving nails
CAUTION:
• Always be sure to first place the contact element
against the workpiece before pulling the trigger.
Select the nailing mode by pressing the mode selecting
button as mentioned in the section "Nailing mode
selection".
Intermittent nailing (sequential mode)
1
2
014619
To drive a nail, set the lock button to the "FREE"
position. Place the contact element against the
workpiece and pull the trigger. Release the trigger after
each operation.
Continuous/ intermittent nailing (continuous mode)
1
2
014620
When the tool is set to continuous mode, you can
operate either continuous or intermittent nailing.
To drive a nail, set the lock button to the "FREE"
position.
1. Pull the trigger
2. Place the
contact element
against
workpiece.
1. Place the
contact element
against
workpiece.
2. Pull the trigger
1. Hex wrench
1. Groove
2. Hook
3. Screw

9
−For continuous nailing, pull the trigger first and
then place the contact element against the
workpiece. For the next actuation, you do not need
to release the trigger.
−For intermittent nailing, place the contact element
against the workpiece and pull the trigger. For the
next actuation, you need to reset the trigger first.
NOTE:
• This tool stops automatically under the following
conditions:
−If you release the trigger or contact element from
workpiece before the tool finishes the operation
completely.
In this situation, pull the trigger again until the tool
turns into standby.
−When keep either pulling the trigger or placing the
contact element about 5 seconds without another
action.
In this case, release the trigger or the contact
element from workpiece to restart the operation.
Anti dry fire mechanism
This tool is equipped with an anti dry fire mechanism. It
automatically stops driving nails when the remaining
nails finish. In this case, load more nails to resume
operation.
Removing jammed nails
WARNING:
• Always make sure that the trigger is released, and
the battery cartridge and nails are removed before
removing jammed nails.
1
2
3
4
014591
Remove hex bolts they are securing the driver guide
cover with the hex wrench.
Take the jammed nails from the nail guide groove that
has appeared.
Secure the driver guide cover with hex bolts in the
correct order. Tighten the hex bolt A, B and then C.
NOTE:
• After securing the driver guide cover, always make
sure that the driver guide cover actuates properly.
If it does not actuate properly, remove hex bolts
and install the driver guide cover again.
Nails
Nail
004310
Handle nails and their box carefully. If the nails have
been handled roughly, they may be out of shape or their
connector breaks, causing poor nail feed.
Nail
Humid Hot
004311
Avoid storing nails in a very humid or hot place or place
exposed to direct sunlight.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge and nails are removed before
attempting to perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
Cleaning of magazine
When the pusher in the magazine does not move
smoothly because of dust, sand, chips or other foreign
matters, clean the magazine.
1
014720
To remove the slide door, loosen the hex bolt on the
magazine.
1. Hex bolt
1. Hex bolt A
2. Hex bolt B
3. Hex bolt C
4. Driver guide
cover

10
1
23
4
56
014721
Pull the pusher from the slide door and then remove the
stopper, sleeves and springs.
After cleaning, install the whole parts into the slide door.
To install them, take the following procedure.
1. Install the large spring into the slide door.
2. Install the parts onto the pusher in the correct
order, sleeve, small spring and then stopper.
3. Install the pusher with the other parts onto the
slide door.
NOTE:
• When you pull out the pusher from the slide door,
the parts in the slide door may bounce out.
• When you install the pusher with the other parts to
the slide door, make slight spaces between the
pusher and sleeves.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Nails
• Makita genuine battery and charger
• Safety goggles
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Pusher
2. Sleeve
3. Spring (large)
4. Spring (small)
5. Stopper
6. Slide door

11
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle XNB01
Taille de clou brad 18Ga x 15, 20, 25, 30, 32, 35, 38, 40, 45, 50 mm
(18Ga x 5/8", 3/4", 1", 1-3/16", 1-1/4", 1-3/8", 1-1/2", 1-5/8", 1-3/4", 2")
Capacité du magasin de clous brad 100 unités
Dimensions (L x P x H) 294 mm x 97 mm x 318 mm (11-5/8" x 3-13/16" x 12-1/2")
Tension nominale C.C. 18 V
Poids net 3,3 kg (7,3 lbs) 3,5 kg (7,7 lbs)
Batteries standard BL1815 / BL1815N BL1830 / BL1840
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises
en garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un

12
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur soit en position d'arrêt
avant de brancher l'outil à la prise électrique
et/ou au bloc-piles, avant de prendre ou de
transporter l’outil. Vous ouvrez la porte aux
accidents si vous transportez les outils
électriques avec le doigt sur l’interrupteur ou si
vous les branchez alors que l’interrupteur est en
position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. To ute c l é
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les
risques liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a
été conçu, il effectuera un travail de meilleure
qualité et de façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un
danger et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune
pièce n’est cassée et que l’outil électrique n’a
subi aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites
réparer l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera
plus facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par
batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de bloc-
piles comporte un risque d'incendie lorsqu'il est
utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le bloc-
piles conçu spécifiquement pour cet outil. Il y
a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de

13
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des
irritations ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB117-2
CONSIGNES DE SÉCURITÉ
POUR LA CLOUEUSE SANS FIL
1. Tenez toujours pour acquis que l’outil est
chargé de petits clous. Une mauvaise
manipulation de la cloueuse peut causer son
déclenchement accidentel et des blessures.
2. Ne pointez jamais l'outil vers vous-même ou
une autre personne se trouvant près de vous.
En cas de déclenchement accidentel un clou
serait éjecté et risquerait de causer une blessure.
3. N'activez pas l'outil avant qu'il ne soit
fermement placé contre la pièce à travailler. Si
l'outil n'est pas en contact avec la pièce, le clou
risque de dévier de sa cible.
4. Débranchez l’outil de sa source d’alimentation
lorsqu’un clou se coince dans l’outil.
Branchée, la cloueuse risquerait de se
déclencher accidentellement pendant que vous
retirez le clou coincé.
5. Soyez prudent lorsque vous retirez un clou
coincé. Le mécanisme peut être soumis à une
forte pression et la cloueuse risque de se
déclencher pendant que vous essayez de la
débloquer.
6. N’utilisez pas cette cloueuse pour fixer des
câbles électriques. Cet outil n’est pas conçu
pour l’installation de câbles électriques; il pourrait
endommager l’isolation des câbles, ce qui
entraîne un risque d’électrocution ou d’incendie.
7. Portez toujours des lunettes à coques ou des
lunettes de sécurité avec une visière, ainsi
qu'un écran facial lorsque nécessaire.
8. Gardez les mains et les pieds hors de portée
de la zone du port d’éjection.
9. Suivez les instructions de lubrification et de
changement des accessoires.
10. Avant de charger des agrafes, de procéder à
un réglage, de faire une inspection,
d’effectuer un entretien ou lorsque l’utilisation
est terminée, retirez toujours la batterie.
11. Assurez-vous que personne ne se trouve à
proximité avant de l’utiliser. Ne tentez jamais
de fixer des agrafes de l’intérieur et de
l’extérieur d’un mur simultanément. Ils
pourraient passer à travers et/ou voler au
hasard, ce qui pourrait représenter un danger
grave.
12. Regardez où vous mettez les pieds et
assurez-vous d'une prise équilibrée sur l'outil.
Assurez-vous qu'il n'y a personne en bas
lorsque vous travaillez dans des endroits
élevés.
13. N’utilisez jamais d’outils de fixation d’agrafes
portant l’avertissement « Ne pas utiliser sur
des échafaudages ou des échelles » pour
certaines applications spécifiques, par
exemple :
−lorsque le changement du lieu d’utilisation
entraîne l’utilisation d’échafaudages,
d’escaliers, d’échelles ou d’éléments
semblables, tels que des charpentes de
toits ;
−lors de la fermeture de boîtes ou de caisses ;
−lors de l’ajustement de systèmes de sécurité
pour le transport, par exemple sur des
véhicules ou des remorques.
14. Vérifiez soigneusement les murs, plafonds,
planchers, toits et surfaces similaires pour
éviter les risques de choc électrique, de fuite
de gaz, d'explosion, etc., causés par le
clouage sur des fils exposés, des conduits ou
des tuyaux de gaz.
15. Utilisez uniquement les agrafes spécifiées
dans ce manuel. L’utilisation de tout autre
type d’agrafes peut causer le
dysfonctionnement de l'outil.
16. Ne modifiez pas l’outil et ne tentez pas de
l’utiliser pour autre chose que fixer des
agrafes.
17. N’utilisez pas l’outil sans agrafes. Cela réduit
la durée de vie de l’outil.
18. Cessez immédiatement le clouage si vous
notez une anomalie ou un fonctionnement
inhabituel de l'outil.
19. Ne plantez jamais de clous dans un matériau
qui permettrait au clou de traverser et de
s’envoler comme un projectile.
20. N’actionnez jamais le déclencheur et le levier
de sécurité simultanément si vous n’êtes pas
prêt à agrafer. Laissez la pièce faire en sorte
que le levier de sécurité s’abaisse. N’évitez

14
jamais son fonctionnement en bloquant vers
l’arrière le levier de sécurité ou en l’abaissant
manuellement.
21. Ne modifiez jamais le levier de sécurité.
Vérifiez régulièrement le bon fonctionnement
du levier de sécurité.
22. Retirez toujours les agrafes de l’outil lorsque
celui-ci n’est pas utilisé.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou
de familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
USD501-3
Symboles
Les symboles utilisés pour l'outil sont indiqués ci-
dessous.
･Veuillez lire les étiquettes et le manuel,
en vous assurant d'en avoir bien
compris le contenu.
･L'utilisateur et toute personne présente
dans la zone de travail doivent porter
des lunettes de sécurité avec
protecteurs latéraux.
･Pour éviter le déclenchement
accidentel de l'outil, ne placez pas les
doigts près de la gâchette lorsque vous
n'êtes pas en train de clouer.
･volts
･courant continu
ENC007-8
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-
les à l'eau claire et consultez immédiatement
un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-
la refroidir avant de la recharger.
4. Rechargez la batterie tous les six mois si
l'appareil n'est pas utilisé pendant de longues
périodes.

15
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant de l'ajuster ou
de vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
014581
ATTENTION:
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Tenez fermement l'outil et la batterie lors de
l'installation ou du retrait de cette dernière.
Sinon, l'outil et la batterie pourraient vous glisser
des mains, ce qui risque d'endommager l'outil et la
batterie, ou encore de provoquer des blessures.
Pour retirer la batterie, faites-la glisser de l'outil tout en
faisant glisser le bouton se trouvant à l'avant.
Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la batterie en
place. Insérez-la à fond jusqu'à ce que vous entendiez
un clic. Si vous pouvez voir l'indicateur rouge situé sur
le dessus du bouton, la batterie n'est pas complètement
verrouillée.
ATTENTION:
• Installez toujours la batterie à fond jusqu’à ce que
vous ne puissiez plus voir l’indicateur rouge. Dans
le cas contraire, elle pourrait tomber de l'outil et
entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si la
batterie ne glisse pas facilement, c'est qu'elle n'est
pas insérée correctement.
Système de protection de l’outil/de la batterie
L’outil est équipé d’un système de protection de
l’outil/de la batterie. Ce système coupe
automatiquement l’alimentation du moteur pour
augmenter la durée de vie de l’outil et de la batterie.
L’outil s’arrête automatiquement pendant l’utilisation
lorsque l’outil ou la batterie est dans l’une des situations
suivantes. Dans certaines conditions, les indicateurs
s’allument.
1
014584
Protection contre la surchauffe de l’outil
Lorsque l’outil surchauffe, il s’arrête automatiquement et
l’indicateur clignote pendant environ 60 secondes. Dans cette
situation, laissez refroidir l’outil avant de l’allumer de nouveau.
Protection contre la surchauffe de la batterie
Lorsque la batterie surchauffe, l’outil s’arrête automatiquement
et l’indicateur de la batterie s’allume pendant environ 60
secondes. L’outil ne démarre pas, même lorsque la gâchette
est actionnée. Dans cette situation, laissez refroidir la batterie
avant d’allumer de nouveau l’outil.
NOTE:
La protection de surchauffe de la batterie fonctionne
uniquement avec les batteries comportant un repère en
forme d’étoile.
1
012128
Protection contre les décharges accélérées
Lorsque le niveau de batterie est bas, le témoin de
batterie clignote. Si l’utilisation est poursuivie, l’outil
s’arrête et l’indicateur s’allume pendant environ 60
secondes. Dans cette situation, rechargez la batterie.
Utilisation du verrou de la gâchette
ATTENTION:
• Lorsque l’outil n’est pas ou plus utilisé, verrouillez
toujours la gâchette à l’aide du verrou de la
gâchette.
1. Étoile
1. Indicateur de
batterie
1. Indicateur rouge
2. Bouton
3. Batterie

16
A
1
23
014582
L’outil dispose d’un verrou de gâchette qui permet
d’éviter tout démarrage accidentel. La gâchette est
bloquée par le verrou et l’outil ne peut pas démarrer.
Pour verrouiller la gâchette, réglez le bouton de
verrouillage en position « LOCK » (verrouillé).
Avant de procéder au clouage, réglez le bouton de
verrouillage sur la position « FREE » (déverrouillage).
Lorsque l’outil n’est pas utilisé, réglez-le toujours sur la
position « LOCK » et retirez la batterie de l’outil.
Sélection du mode de clouage
12
3
014618
L’outil dispose de deux modes de clouage différents.
Sélectionnez le clouage souhaité à l’aide du bouton de
sélection du mode. Pour plus d’informations, consultez
la section « UTILISATION ».
Clouage intermittent (mode séquentiel)
Ce mode est adapté pour une pose soigneuse et
précise d’un clou.
Clouage continu/intermittent (mode continu)
Lorsque l’outil est réglé en ce mode, il est possible de
choisir le clouage continu ou intermittent en actionnant
plusieurs fois la gâchette.
Ajustement de la profondeur de clouage
AVERTISSEMENT:
• Assurez-vous toujours que vous n’avez pas le
doigt sur la gâchette et que la batterie et les clous
sont retirés.
AB
1
AB
014601
Pour réduire la profondeur, tournez le bouton
d’ajustement vers A, comme sur l’illustration. Pour
augmenter la profondeur, tournez le bouton
d’ajustement vers B.
Ne tournez pas trop le bouton d’ajustement car il
pourrait se coincer.
Allumage de la lampe
ATTENTION:
• Evitez de regarder directement le faisceau
lumineux ou sa source.
1
2
3
014600
Pour allumer la lampe, actionnez la gâchette ou placez
l’élément de contact contre la pièce. Relâchez la
gâchette ou l’élément de contact pour l’éteindre.
La lampe s’éteint 10 secondes après avoir relâché la
gâchette ou séparé l’élément de contact de la pièce.
NOTE:
• Utilisez un chiffon sec pour essuyer la saleté qui
recouvre la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, pour éviter une
diminution de l'éclairage.
• Même si la lampe s’allume, il se peut que la
cloueuse ne cloue pas si la batterie est faible.
Dans ce cas, rechargez la batterie.
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que vos doigts ne sont pas
placés sur la gâchette et que la batterie et les
clous sont retirés avant d’effectuer un travail sur la
cloueuse.
1. Lampe
2. Gâchette
3. Guide de
fixation (élément
de contact)
1. Dispositif de
réglage
1. Bouton de
sélection du
mode
2. Mode séquentiel
3. Mode continu
1. Verrou de la
gâchette
2. Appuyez sur
Lock verrouiller
3. Appuyez sur
Free pour
déverrouiller

17
Chargement et déchargement des clous
ATTENTION:
• Assurez-vous toujours que vous n’avez pas le
doigt sur la gâchette et que la batterie est retirée
avant de charger des clous.
• Ne fermez pas brusquement la porte coulissante
de la cloueuse lorsque des clous sont chargés. Il y
a risque de blessure si des clous tombent du
magasin par accident, spécialement lorsque vous
travaillez dans un emplacement élevé.
• Chargez les clous dans le bon sens. Le
chargement dans le mauvais sens risquerait de
causer l’usure rapide du mécanisme
d’entraînement et d’endommager d’autres pièces.
• N’utilisez pas les clous déformés. Utilisez les clous
spécifiés dans ce manuel. L’utilisation de clous
autres que ceux spécifiés peut causer des
blocages et endommager la cloueuse.
1
2
34
014585
Actionnez le levier de verrouillage et ouvrez la porte
coulissante du magasin.
12
3
014592
Réglez la bande de clous de sorte que l’extrémité des
clous touche le fond de la fente du magasin et faites-la
glisser vers l’ouverture de clouage.
Replacez la porte coulissante à sa position originale
jusqu’à ce que le levier de verrouillage la bloque.
Pour retirer les clous, appuyez sur le levier de
verrouillage et faites glisser la porte coulissante. Retirez
les clous de la fente du magasin.
Adaptateur de bec
ATTENTION:
• Assurez-vous toujours que vous n’avez pas le
doigt sur la gâchette et que la batterie et les clous
sont retirés avant d’installer l’adaptateur de bec.
12
3
4
014586
Pour clouer sur un matériau dont la surface est facile à
abîmer, utilisez l’adaptateur de bec. Pour installer
l’adaptateur de bec, posez-le sur la plaque centrale de sorte
que la partie saillante, à l’intérieur de l’adaptateur de bec,
pénètre dans la fente du couvercle du guide de fixation.
Après l’utilisation du bec adaptateur, rangez-le dans le
porte-bec à l’arrière de la porte coulissante pour éviter de le
perdre. Il est possible de stocker deux adaptateurs de bec.
Crochet
ATTENTION:
• Assurez-vous toujours que vous n’avez pas le
doigt sur la gâchette et que la batterie et les clous
sont retirés avant d’utiliser le crochet.
• Ne laissez pas pendre le crochet à la ceinture. Si
vous échappez la cloueuse, ce qui pourrait se
produire si le crochet se déplace accidentellement,
cela pourrait causer un déclenchement
involontaire provoquant des blessures.
014587
1
2
3
014588
L'outil est équipé d'un crochet pratique qui permet de le
suspendre temporairement. Il s'installe d'un côté
comme de l'autre de l'outil.
Pour installer le crochet, insérez-le dans les rainures situées
de chaque côté du carter de l'outil, puis serrez-le avec une
vis. Pour le retirer, desserrez la vis et enlevez-la.
1. Rainure
2. Crochet
3. Vis
1. Adaptateur de
bec
2. Saillie
3. Plaque centrale
4. Support
1. Clous
2. Porte
coulissante
3. Guide
d'entraînement
1. Levier de
verrouillage
2. Porte
coulissante
3. Guide
d'entraînement
4. Magasin

18
Rangement de la clé hexagonale
1
014589
Lorsque vous n'utilisez pas la clé hexagonale, rangez-la
de la façon indiquée sur l'illustration pour éviter de
l'égarer.
UTILISATION
Contrôle du fonctionnement de la gâchette
ATTENTION:
• Assurez-vous que la gâchette fonctionne
correctement avant chaque utilisation. Si vous
rencontrez des problèmes décrits ci-dessous,
contactez le service après-vente autorisé de Makita.
• Avant d'installer la batterie dans l’outil, vérifiez toujours
si la gâchette fonctionne correctement et si elle revient
en position « OFF » quand vous la relâchez.
L’outil ne doit fonctionner que lorsque la gâchette est
actionnée ou lorsque l’élément de contact est placé sur
la pièce.
Pose de clous
ATTENTION:
• Assurez-vous toujours de placer l’élément de
contact contre la pièce avant d’actionner la
gâchette.
Sélectionnez le mode de clouage en appuyant sur le
bouton de sélection du mode, comme indiqué dans la
section « Sélection du mode de clouage ».
Clouage intermittent (mode séquentiel)
1
2
014619
Pour poser un clou, réglez le bouton de verrouillage sur
la position « FREE ». Placez l’élément de contact contre
la pièce, puis appuyez sur la gâchette. Relâchez la
gâchette après chaque opération.
Clouage continu/intermittent (mode continu)
1
2
014620
Lorsque l’outil est réglé en mode continu, vous pouvez
effectuer un clouage continu ou intermittent.
Pour poser un clou, réglez le bouton de verrouillage sur
la position « FREE ».
−Pour un clouage continu, actionnez tout d’abord la
gâchette, puis placez l’élément de contact contre
la pièce. Pour l'action suivante, il n'est pas
nécessaire de relâcher la gâchette.
−Pour le clouage intermittent, placez l’élément de
contact contre la pièce puis appuyez sur la
gâchette. Pour l'action suivante, il est nécessaire
de commencer par réinitialiser la gâchette.
NOTE:
• Cet outil s’arrête automatiquement dans les
conditions suivantes :
−Si vous relâchez la gâchette ou si vous détachez
l’élément de contact de la pièce alors que l’outil
n’a pas terminé son opération.
Dans cette situation, actionnez de nouveau la
gâchette jusqu’à ce que l’outil passe en veille.
−Lorsque la gâchette est actionnée ou que
l’élément de contact est en place depuis environ 5
secondes sans aucune autre action.
Dans cette situation, relâchez la gâchette ou
détachez l’élément de contact de la pièce pour
redémarrer l’opération.
Mécanisme de prévention d'activation à vide
Cet outil est équipé d’un mécanisme de prévention
d'activation à vide. Il arrête immédiatement le clouage
lorsqu’il n’y a plus de clous. Dans cette situation,
chargez plus de clous pour reprendre le travail.
Retirer des clous bloqués
AVERTISSEMENT:
• Avant de retirer les clous coincés, assurez-vous
toujours que la gâchette est relâchée et que la
batterie et les clous sont retirés avant de retirer
des clous bloqués.
1. Tirez la gâchette
2. Appuyez
l’élément de
contact contre la
pièce.
1. Appuyez
l’élément de
contact contre la
pièce.
2. Tirez la gâchette
1. Clé hexagonale

19
1
2
3
4
014591
À l’aide d’une clé hexagonale, retirez les boulons
hexagonaux qui fixent le couvercle du guide de fixation.
Retirez les clous bloqués de la rainure visible du guide-
clou.
Installez solidement la protection du guide de fixation
avec les boulons hexagonaux dans l’ordre indiqué.
Serrez le boulon hexagonal A, puis B et enfin C.
NOTE:
• Après avoir installé solidement la protection du
guide de fixation, assurez-vous qu'elle fonctionne
correctement. Si tel n’est pas le cas, retirez les
boulons hexagonaux et installez de nouveau la
protection du guide de fixation.
Clous
Clou
004310
Manipulez les clous et leur boîte avec soin. Si les clous
n’ont pas été manipulés avec soin, ils peuvent être
déformés ou leur connecteur peut être brisé, ce qui peut
entraîner une mauvaise alimentation des clous.
Clou
Humide
Chaud
004311
Évitez de ranger les clous dans un endroit très humide
ou chaud, ou dans un endroit exposé directement aux
rayons du soleil.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l’outil est hors tension
et que la batterie et les clous sont retirés avant
d’inspecter l’appareil ou d’effectuer une opération
d’entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Nettoyage du magasin
Lorsque le poussoir du magasin ne se déplace pas
aisément en présence de poussière, de sable, de
copeaux ou d’autre éléments étrangers, nettoyez le
magasin.
1
014720
Pour retirer la porte coulissante, desserrez le boulon
hexagonal du magasin.
1
23
4
56
014721
Tirez le poussoir de la porte coulissante, puis retirez la
butée, les manchons et les ressorts.
Après le nettoyage, installez tous les éléments sur la
porte coulissante. Pour les installer, suivez la procédure
suivante.
1. Installez le grand ressort sur la porte coulissante.
2. Installez les éléments sur le poussoir dans le bon
ordre, le manchon, le petit ressort puis la butée.
3. Installez le poussoir avec les autres éléments sur
la porte coulissante.
NOTE:
• Lorsque le poussoir est tiré hors de la porte
coulissante, les éléments de cette dernière
peuvent être éjectés.
1. Poussoir
2. Manchon
3. Ressort (grand)
4. Ressort (petit)
5. Butoir
6. Porte
coulissante
1. Boulon
hexagonal
1. Boulon
hexagonal A
2. Boulon
hexagonal B
3. Boulon
hexagonal C
4. Couvercle du
guide
d’entraînement

20
• Lors de l’installation du poussoir et des autres
éléments sur la porte coulissante, laissez un peu
d’espace entre le poussoir et les manchons.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez
les accessoires ou pièces qu'aux fins auxquelles
ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Clous
• Chargeur et batterie authentiques Makita
• Lunettes de sécurité
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
