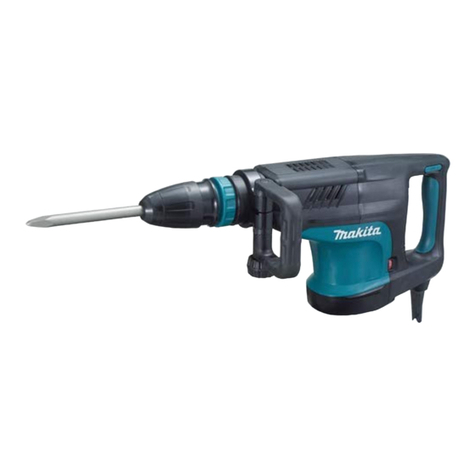

Makita HM1214C User manual

HM1214C
EN Demolition Hammer INSTRUCTION MANUAL 4
UK Відбійний молоток ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 7
PL Młot Udarowy INSTRUKCJA OBSŁUGI 11
RO Ciocan demolator MANUAL DE INSTRUCŢIUNI 15
DE Stemmhammer BEDIENUNGSANLEITUNG 18
HU Bontókalapács HASZNÁLATI KÉZIKÖNYV 22
SK Demoličné kladivo NÁVOD NA OBSLUHU 25
CS Sekací kladivo NÁVOD K OBSLUZE 28

OFF
ON
1
1
1
2
1
2
1
2
1
2
1
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
2

1
Fig.9
Fig.10
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model HM1214C
Blows per minute 950 - 1,900 min-1
Overall length 700 mm
Net weight 12.3 kg
Safety class II
• Due to our continuing programme of research and development, the specications herein are subject to change
without notice.
• Note: Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use
The tool is intended for chiselling work in concrete,
brick, stone and asphalt as well as for driving and com-
pacting with appropriate accessories.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
Noise
The typical A-weighted noise level determined accord-
ing to EN60745:
Sound pressure level (LpA) : 78 dB (A)
Sound power level (LWA) : 98 dB (A)
Uncertainty (K) : 2.57 dB (A)
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
method and may be used for comparing one tool with
another.
NOTE: The declared noise emission value(s)
may also be used in a preliminary assessment of
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN60745:
Work mode : chiselling
Vibration emission (ah,CHeq) : 8.0 m/s2
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration total value(s) may also
be used in a preliminary assessment of exposure.
WARNING: The vibration emission during
actual use of the power tool can differ from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.
General Power Tool Safety Warnings
WARNING Read all safety warnings and all instruc-
tions. Failure to follow the warnings and instructions may
result in electric shock, re and/or serious injury.
Save all warnings and instructions for
future reference.
HAMMER SAFETY WARNINGS
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory may contact hidden wir-
ing or its own cord. Cutting accessory contacting
a "live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.

5ENGLISH
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for
a while by operating it under no load. This
will loosen up the lubrication. Without proper
warm-up, hammering operation is difcult.
8. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool rmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could y out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Do not operate the tool at no-load
unnecessarily.
15. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or famil-
iarity with product (gained from repeated
use) replace strict adherence to safety rules
for the subject product.
MISUSE or failure to follow the safety rules
stated in this instruction manual may cause
serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Switch action
► Fig.1: 1. Switch lever
CAUTION:
• Before plugging in the tool, always check to see
that the tool is switched off.
• Switch can be locked in "ON" position for ease
of operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain rm grasp on tool.
Speed change
► Fig.2: 1. Adjusting dial
The blows per minute can be adjusted just by turning the
adjusting dial. This can be done even while the tool is run-
ning. The dial is marked 1 (lowest speed) to 5 (full speed).
Refer to the table below for the relationship between the num-
ber settings on the adjusting dial and the blows per minute.
Number on adjusting dial Blows per minute
5
4
3
2
1
1,900
1,700
1,450
1,200
950
NOTE:
•
Blows at no load per minute becomes smaller than those
on load in order to reduce vibration under no load, but
this does not show trouble. Once operation starts with a
bit against concrete, blows per minute increase and get
to the numbers as shown in the table. When temperature
is low and there is less uidity in grease, the tool may not
have this function even with the motor rotating.
CAUTION:
• The speed adjusting dial can be turned only as
far as 5 and back to 1. Do not force it past 5 or
1, or the speed adjusting function may no longer
work.
Indicator lamp
► Fig.3: 1. Power-ON indicator lamp (green)
2. Service indicator lamp (red)
The green power-ON indicator lamp lights up when the tool
is plugged. If the indicator lamp does not light up, the mains
cord or the controller may be malfunction. The indicator lamp
is lit but the tool does not start even if the tool is switched on,
the carbon brushes may be worn out, or the controller, the
motor or the ON/OFF switch may be malfunction.
The red service indicator lamp ickers up when the
carbon brushes are nearly worn out to indicate that the
tool needs servicing. After approx. 8 hours of use, the
motor will automatically be shut off.

6ENGLISH
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Side handle (auxiliary handle)
► Fig.4: 1. Side handle 2. Clamp nut
The side handle can be swung 360° on the vertical and
secured at any desired position. It also secures at eight
different positions back and forth on the horizontal.
Just loosen the clamp nut to swing the side handle to a
desired position. Then tighten the clamp nut securely.
Installing or removing the bit
► Fig.5: 1. Bit shank 2. Bit grease
Clean the bit shank and apply bit grease before install-
ing the bit.
Insert the bit into the tool. Turn the bit and push it in until
it engages.
► Fig.6: 1. Releasing cover 2. Bit
If the bit cannot be pushed in, remove the bit. Pull the
releasing cover down a couple of times. Then insert the
bit again. Turn the bit and push it in until it engages.
► Fig.7
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the releasing cover down all the
way and pull the bit out.
► Fig.8: 1. Releasing cover
Bit angle
► Fig.9: 1. Change ring cover
The bit can be secured at 12 different angles. To
change the bit angle, slide the change ring cover for-
ward, then turn the change ring cover to change the bit
angle. At the desired angle, slide the change ring cover
back to the original position. The bit will be secured in
place.
OPERATION
Chipping/Scaling/Demolition
► Fig.10
Always use the side grip (auxiliary handle) and rmly
hold the tool by both side grip and switch handle during
operations. Turn the tool on and apply slight pressure
on the tool so that the tool will not bounce around,
uncontrolled. Pressing very hard on the tool will not
increase the efciency.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspec-
tion or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
Lubrication
CAUTION:
• This servicing should be performed by Makita
Authorized Service Centers only.
This tool requires no hourly or daily lubrication because
it has a grease-packed lubrication system. It should be
relubricated regularly. Send the complete tool to Makita
Authorized or Factory Service Center for this lubrication
service.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Bull point(SDS-MAX)
• Cold chisel(SDS-MAX)
• Scaling chisel(SDS-MAX)
• Clay spade(SDS-MAX)
• Bit grease
• Safety goggles
• Hammer grease
• Plastic carrying case
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
differ from country to country.

7УКРАЇНСЬКА
УКРАЇНСЬКА (Оригінальні вказівки)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель HM1214C
Ударів за хвилину 950 - 1900 хв.-1
Загальна довжина 700 мм
Чиста вага 12,3 кг
Клас безпеки II
• Через те, що ми не припиняємо програми досліджень і розвитку, наведені тут технічні характеристики
можуть бути змінені без попередження.
• Примітка. У різних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
Призначення
Інструмент призначено для довбання бетону, цегли,
каміння та асфальту, а також для встановлення та
ущільнення додатковими приналежностями.
Джерело живлення
Інструмент можна підключати лише до джерела
живлення, що має напругу, зазначену в табличці
із заводськими характеристиками, і він може пра-
цювати лише від однофазного джерела змінного
струму. Він має подвійну ізоляцію, а отже може
також підключатися до розеток без лінії заземлення.
Шум
Рівень шуму за шкалою А у типовому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA): 78 дБ (A)
Рівень звукової потужності (LWA): 98 дБ (A)
Похибка (K): 2,57 дБ (A)
ПРИМІТКА: Заявлене значення шуму було вимі-
ряно відповідно до стандартних методів тесту-
вання й може використовуватися для порівняння
одного інструмента з іншим.
ПРИМІТКА: Заявлене значення шуму може також
використовуватися для попереднього оцінювання
впливу.
ПОПЕРЕДЖЕННЯ: Користуйтеся засобами
захисту органів слуху.
ПОПЕРЕДЖЕННЯ: Залежно від умов вико-
ристання рівень шуму під час фактичної роботи
електроінструмента може відрізнятися від заяв-
леного значення вібрації; особливо сильно на
це впливає тип деталі, що оброблюється.
ПОПЕРЕДЖЕННЯ: Забезпечте належні
запобіжні заходи для захисту оператора,
що відповідатимуть умовам використання
інструмента (слід брати до уваги всі складові
робочого циклу, як-от час, коли інструмент
вимкнено та коли він починає працювати на
холостому ході під час запуску).
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно з EN60745:
Режим роботи: довбання
Вібрація (ah,CHeq): 8,0 м/с2
Похибка (K): 1,5 м/с2
ПРИМІТКА: Заявлене загальне значення вібрації
було виміряно відповідно до стандартних методів
тестування й може використовуватися для порів-
няння одного інструмента з іншим.
ПРИМІТКА: Заявлене загальне значення вібрації
може також використовуватися для попереднього
оцінювання впливу.
ПОПЕРЕДЖЕННЯ: Залежно від умов
використання вібрація під час фактичної
роботи електроінструмента може відрізня-
тися від заявленого значення вібрації; осо-
бливо сильно на це впиває тип деталі, що
оброблюється.
ПОПЕРЕДЖЕННЯ: Забезпечте належні
запобіжні заходи для захисту оператора,
що відповідатимуть умовам використання
інструмента (слід брати до уваги всі складові
робочого циклу, як-от час, коли інструмент
вимкнено та коли він починає працювати на
холостому ході під час запуску).
Декларація про відповідність
стандартам ЄС
Тільки для країн Європи
Декларацію про відповідність стандартам ЄС наве-
дено в Додатку A до цієї інструкції з експлуатації.
Застереження стосовно
техніки безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження стосовно
техніки безпеки та всі інструкції. Недотримання
даних застережень та інструкцій може призвести
до ураження струмом та виникнення пожежі та/або
серйозних травм.
Збережіть усі інструкції з техніки без-
пеки та експлуатації на майбутнє.

8УКРАЇНСЬКА
ПОПЕРЕДЖЕННЯ ПРО НЕОБХІДНУ
ОБЕРЕЖНІСТЬ ПІД ЧАС РОБОТИ З
ПЕРФОРАТОРОМ
1. Слід одягати захисні навушники.
Незахищеність від шуму може спричинити до
втрати слуху.
2.
Використовуйте допоміжну(і) ручку(и), якщо
вона(и) поставляються разом з інструментом.
Втрата контролю може призвести до травм.
3. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану електропро-
водку або власний шнур. Торкання ріжучим
приладом струмоведучої проводки може
призвести до передання напруги до оголених
металевих частин інструмента та ураженню
оператора електричним струмом.
4. Слід одягати каску (захисний шолом),
захисні окуляри та/або щиток-маску.
Звичайні окуляри або темні окулярі для
захисту від сонця НЕ Є захисними оку-
лярами. Настійно рекомендовано одя-
гати пилозахисну маску та щільно набиті
рукавиці.
5. Перед початком роботи обов'язково пере-
вірте, щоб полотно було надійно закріплене
в робочому положенні.
6. При нормальній роботі інструмент вібрує.
Гвинти можуть швидко розбовтатися, що
призведе до поломки або поранення. Перед
початком роботи слід перевірити міцність
затягування гвинтів.
7. Під час холодної погоди або якщо інстру-
мент не використовувався довгий час, його
слід розігріти, давши попрацювати якийсь
час на холостому ході. Це розм'якшить
мастило. Якщо не провести розігрів, заби-
вання буде важким.
8. Завжди майте тверду опору.
При виконанні висотних робіт переконай-
теся, що під Вами нікого немає.
9. Міцно тримай інструмент обома руками.
10. Тримай руки на відстані від рухомих частин.
11. Не залишайте інструмент працюючим.
Працюйте з інструментом тільки тоді, коли
тримаєте його в руках.
12. Під час роботи ніколи не спрямовуй інстру-
мент на людину, що знаходиться поруч з
місцем роботи. Полотно може вискочити та
завдати серйозної травми.
13. Не слід торкатися полотна або частин, що
примикають до нього, одразу після різання,
вони можуть бути дуже гарячими та призве-
сти до опіку шкіри.
14. Не слід дуже довго залишати інструмент
працювати на холостому ході.
15. Деякі матеріали мають у своєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки без-
пеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
ПОПЕРЕДЖЕННЯ: НІКОЛИ НЕ СЛІД втра-
чати пильності та розслаблюватися під час
користування виробом (що приходить при
частому використанні); слід завжди строго
дотримуватися правил безпеки під час
використання цього пристрою.
НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недотри-
мання правил безпеки, викладених в цьому
документі, може призвести до серйозних травм.
ІНСТРУКЦІЯ З
ВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справно-
сті інструменту, переконайтеся в тому, що він
вимкнений та відключений від мережі.
Дія вимикача
► Рис.1: 1. Важіль вимикача
ОБЕРЕЖНО:
•
Перед тим, як включити інструмент до сіті, слід
перевірити, щоб інструмент був вимкнений.
• Перемикач може бути заблокований в увімк-
неному положенні для зручності оператора
протягом тривалого використання. Блокуючи
інструмент в увімкненому положенні слід
бути обережним і міцно тримати інструмент.
Зміна швидкості
► Рис.2: 1. Диск для регулювання
Кількість ударів за хвилину можна регулювати про-
сто повертаючи диск регулювання. Це можна робити
навіть підчас роботи інструмента Диск пронумеро-
ваний від 1 (найнижча швидкість) до 5 (найвища
швидкість).
Співвідношення між номером налаштування на
диску та кількістю ударів за хвилину - див. таблицю
нижче.
Номер на регулюючому диску Ударів за хвилину
5
4
3
2
1
1900
1700
1450
1200
950
ПРИМІТКА:
•
Кількість ударів за хвилину на холостому ході
менше за кількість ударів під навантаженням
задля зменшення вібрації на холостому ході,
і це не є несправністю. Як тільки-но долото
торкається бетону, кількість ударів за хвилину
збільшується відповідно до вказаних у таблиці
чисел. У разі низької температури і низької теку-
чості мастила, ця функція інструменту може не
працювати, навіть з двигуном, що обертається.

9УКРАЇНСЬКА
ОБЕРЕЖНО:
• Коліщатко регулювання швидкості можна
повертати тільки від 1 до 5 та назад. Не нама-
гайтесь повернути його силою за межу 1 або
5, бо це може зламати диск регулювання.
Лампочка індикатора
► Рис.3: 1. Лампочка індикатора ВМК. (зелена)
2. Службова лампочка індикатора
(червона)
Зелений індикатор живлення загоряється, коли інстру-
мент увімкнено в розетку. Якщо лампочка індикатора
не загоряється, то шнур живлення або контролер,
можливо, несправні. Якщо індикаторна лампа горить,
але інструмент не запускається, навіть якщо він уві-
мкнений, то це може означати, що зношені графітові
щітки, несправний контролер, двигун або вмикач.
Червона лампочка індикатора загоряється, коли гра-
фітові щітки майже зношені, щоб показати, що інстру-
мент потребує обслуговування. Приблизно через 8
годин використання двигун автоматично зупиняється.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як щось встановлювати на інстру-
мент, переконайтеся в тому, що він вимкне-
ний та відключений від мережі.
Бокова ручка (допоміжна ручка)
► Рис.4: 1. Бокова ручка 2. Затискна гайка
Бокову ручку можна пересувати на 360° по вертикалі
та закріпити в будь-якому необхідному положенні.
Вона також може бути зафіксована у восьми різних
передніх та задніх положеннях по горизонталі. Для
пересування ручки в необхідне положення слід
просто послабити затискну гайку. Потім надійно
затягніть затискну гайку.
Встановлення та зняття
наконечників
► Рис.5: 1. Потилиця свердла 2. Мастило для
свердла
Перед встановленням долота слід вичистити поти-
лицю долота та змастити її.
Вставте долото в інструмент. Проверніть долото та
просуньте його, доки воно не стане на місце.
► Рис.6: 1. Кришка розблокування 2. Свердло
Якщо долото не вставляється, його слід зняти. Пару
разів потягніть вниз кришку розблокування. Потім
знову вставте долото. Проверніть долото та про-
суньте його, доки воно не стане на місце.
► Рис.7
Після встановлення слід перевірити, щоб долото
було надійно вставлено, спробувавши витягнути
його.
Для зняття долота слід до упора потягнути вниз
кришку розблокування та витягти долото.
► Рис.8: 1. Кришка розблокування
Кут долота
► Рис.9: 1. Кільцева кришка зміни кута
Долото можна закріпити під 12 різними кутами. Для
зміни кута долота слід пересунути вперед кільцеву
кришку зміни кута, а потім повернути її, щоб змінити
кут долота. На необхідному значенні кута слід пере-
сунути кільцеву кришку зміни кута у початкове поло-
ження. Долото таким чином буде зафіксоване.
ЗАСТОСУВАННЯ
Довбання/Шкребіння/Демонтаж
► Рис.10
Завжди використовуйте бокову ручку (додаткова
ручка) та міцно тримайте інструмент за бокову ручку
та ручку з вмикачем під час роботи. Увімкнувши
інструмент, злегка натисніть на нього, щоб він
безконтрольно не хитався. Сильне натискання на
інструмент не поліпшує ефективності.
ТЕХНІЧНЕ
ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або вико-
нати ремонт, переконайтеся, що він вимкне-
ний та відключений від мережі.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини.
Їх використання може призвести до зміни
кольору, деформації та появи тріщин.
Змащування
ОБЕРЕЖНО:
• Цей вид обслуговування повинен викону-
ватись тільки уповноваженими сервісними
центрами Makita.
Цей інструмент не потребує щогодинного або
щоденного змащування, оскільки він оснащений
системою змащування із консистентним мастилом.
Його необхідно регулярно змащувати. Для такого
обслуговування із змащуванням слід надіслати весь
інструмент до авторизованого або заводського сер-
вісного центру компанії Makita.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені цен-
три обслуговування "Макіта", де використовуються
лише стандартні запчастини "Макіта".

10 УКРАЇНСЬКА
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання з інструментами "Макіта",
що описані в інструкції з експлуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використову-
вати лише за призначенням.
У разі необхідності, отримати допомогу в більш
детальному ознайомленні з оснащенням звертай-
тесь до місцевого Сервісного центру "Макіта".
• Пірамідальне долото (SDS-MAX)
• Слюсарне долото (SDS-MAX)
• Зубило для шкребіння (SDS-MAX)
• Шпатель (SDS-MAX)
• Мастило для свердла
• Захисні окуляри
• Мастило для перфоратора
• Пластмасова валіза для транспортування
ПРИМІТКА: Деякі елементи списку можуть вхо-
дити до комплекту інструмента як стандартне
приладдя. Вони можуть відрізнятися залежно від
країни.

11 POLSKI
POLSKI (Instrukcja oryginalna)
SPECYFIAKCJE
Model HM1214C
Liczba udarów na minutę 950 - 1 900 min-1
Długość całkowita 700 mm
Ciężar netto 12,3 kg
Klasa bezpieczeństwa II
• W związku ze stale prowadzonym przez naszą rmę programem badawczo-rozwojowym, niniejsze specykacje
mogą ulec zmianom bez wcześniejszego powiadomienia.
• Uwaga: Specykacje mogą różnić się w zależności od kraju.
• Waga obliczona zgodnie z procedurą EPTA 01/2003
Przeznaczenie
Narzędzie przeznaczone jest do kucia w betonie, cegle
i kamieniu, jak również do wykonywania przepustów i
do ubijania przy użyciu odpowiednich akcesoriów.
Zasilanie
Narzędzie wolno podłączać tylko do źródeł zasilania o
napięciu zgodnym z napięciem podanym na tabliczce
znamionowej. Można je zasilać wyłącznie jednofa-
zowym prądem przemiennym. Jest ono podwójnie
izolowane, dlatego też można je zasilać z gniazda bez
uziemienia.
Hałas
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA): 78 dB (A)
Poziom mocy akustycznej (LWA): 98 dB (A)
Niepewność (K): 2,57 dB (A)
WSKAZÓWKA: Deklarowana wartość emisji hałasu
została zmierzona zgodnie ze standardową metodą
testową i można ją wykorzystać do porównywania
narzędzi.
WSKAZÓWKA: Deklarowaną wartość emisji hałasu
można także wykorzystać we wstępnej ocenie
narażenia.
OSTRZEŻENIE: Nosić ochronniki słuchu.
OSTRZEŻENIE: Poziom hałasu wytwa-
rzanego podczas rzeczywistego użytkowania
elektronarzędzia może się różnić od wartości
deklarowanej w zależności od sposobu użytko-
wania narzędzia, a w szczególności od rodzaju
obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Drgania
Całkowita wartość poziomu drgań (suma wektorów w 3
osiach) określona zgodnie z normą EN60745:
Tryb pracy: dłutowanie
Emisja drgań (ah,CHeq): 8,0 m/s2
Niepewność (K): 1,5 m/s2
WSKAZÓWKA: Deklarowana wartość poziomu
drgań została zmierzona zgodnie ze standardową
metodą testową i można ją wykorzystać do porówny-
wania narzędzi.
WSKAZÓWKA: Deklarowaną wartość poziomu
drgań można także wykorzystać we wstępnej ocenie
narażenia.
OSTRZEŻENIE: Drgania wytwarzane pod-
czas rzeczywistego użytkowania elektronarzędzia
mogą się różnić od wartości deklarowanej w
zależności od sposobu użytkowania narzędzia,
a w szczególności od rodzaju obrabianego
elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
Deklaracja zgodności WE jest dołączona jako załącznik
A do niniejszej instrukcji obsługi.
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzić do
porażeń prądem, pożarów i/lub poważnych obrażeń ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachować do późniejszego wykorzystania.
OSTRZEŻENIE DOTYCZĄCE
BEZPIECZEŃSTWA
1. Noś ochraniacze na uszy. Hałas może spowodo-
wać utratę słuchu.
2. Używać narzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może spowodo-
wać obrażenia.

12 POLSKI
3.
Gdy narzędzie tnące podczas pracy może
zetknąć się z ukrytymi przewodami elektrycz-
nymi bądź własnym przewodem zasilającym,
należy trzymać urządzenie za izolowane uchwyty.
Przecięcie przewodu elektrycznego pod napięciem
powoduje, że również odsłonięte elementy metalowe
narzędzia znajdą się pod napięciem, grożąc poraże-
niem operatora prądem elektrycznym.
4. Noś kask, okulary ochronne oraz/lub osłonę
twarzy. Zwykłe okulary bądź okulary prze-
ciwsłoneczne NIE są okularami ochronnymi.
Stanowczo zaleca się również zakładanie
maski przeciwpyłowej oraz grubych rękawic.
5. Przed uruchomieniem narzędzia należy się
upewnić, czy końcówka jest dobrze zamoco-
wana w uchwycie.
6.
W normalnych warunkach pracy narzędzie wytwa-
rza drgania. W związku z tym śruby mogą łatwo
ulec poluzowaniu, doprowadzając do awarii lub
wypadku. Przed uruchomieniem narzędzia należy
skontrolować, czy śruby są dobrze dokręcone.
7. W przypadku niskiej temperatury lub gdy
narzędzie nie było używane przez dłuższy
czas, należy najpierw rozgrzać narzędzie uru-
chamiając je na chwilę bez obciążenia. W ten
sposób gęstość smaru ulegnie zmniejszeniu.
Bez właściwego rozgrzania narzędzia operacja
kucia nie przebiega tak sprawnie.
8. Zapewnić stałe podłoże.
Upewnić się, czy nikt nie znajduje się poniżej
miejsca pracy na wysokości.
9. Narzędzie należy trzymać oburącz.
10. Nie zbliżać rąk do części ruchomych.
11. Nie pozostawiać załączonego elektronarzę-
dzia. Można uruchomić elektronarzędzie tylko
wtedy, gdy jest trzymane w rękach.
12. Podczas pracy nie wolno kierować narzędzia
w stronę osób znajdujących się w pobliżu.
Końcówka może wylecieć z uchwytu i poważ-
nie kogoś zranić.
13. Po zakończeniu pracy nie wolno dotykać koń-
cówki ani znajdujących się w jej sąsiedztwie
elementów. Mogą one być bardzo gorące,
grożąc poparzeniem skóry.
14. Nie należy bez potrzeby uruchamiać narzędzia
bez obciążenia.
15. Niektóre materiały zawierają substancje che-
miczne, które mogą być toksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcę materiałów.
ZACHOWAĆ INSTRUKCJE.
OSTRZEŻENIE: NIE WOLNO pozwolić,
aby wygoda lub rutyna (nabyta w wyniku
wielokrotnego używania narzędzia) zastą-
piły ścisłe przestrzeganie zasad bezpie-
czeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia
lub niestosowanie się do zasad bezpie-
czeństwa podanych w niniejszej instrukcji
obsługi może prowadzić do poważnych
obrażeń ciała.
OPIS DZIAŁANIA
PRZESTROGA:
• Przed rozpoczęciem regulacji i sprawdzania
działania elektronarzędzia, należy upewnić się,
czy jest ono wyłączone i nie podłączone do
sieci.
Włączanie
► Rys.1: 1. Dźwignia przełącznika
PRZESTROGA:
• Przed podłączeniem narzędzia do zasila-
nia, należy zawsze sprawdzić, czy jest ono
wyłączone.
• W celu ułatwienia obsługi i dla wygody ope-
ratora podczas długotrwałej pracy z użyciem
narzędzia, wyłącznik można zablokować
w pozycji „ON" (WŁĄCZONY). Podczas
pracy z blokadą wyłącznika w pozycji „ON"
(WŁĄCZONY) należy zachować ostrożność i
pewnie trzymać narzędzie.
Zmiana prędkości
► Rys.2: 1. Pokrętło regulacyjne
Liczbę udarów na minutę można zmieniać poprzez
obrót pokrętła regulacyjnego. Można to robić nawet
wówczas, gdy narzędzie pracuje. Na pokrętle znajdują
się numery pozycji od 1 (najniższa prędkość) do 5
(maksymalna prędkość).
Zależność liczby udarów na minutę od pozycji ustawio-
nej na pokrętle podano w tabeli.
Numer na pokrętle regulacyjnym Liczba udarów na minutę
5
4
3
2
1
1 900
1 700
1 450
1 200
950
WSKAZÓWKA:
• Liczba udarów na minutę podczas pracy bez
obciążenia jest mniejsza, niż podczas pracy
z obciążeniem - służy to tylko zmniejszeniu
drgań podczas pracy bez obciążenia i nie jest
oznaką nieprawidłowego działania. Po rozpo-
częciu pracy i przytknięciu końcówki do betonu
liczba udarów na minutę zaczyna rosnąć i
osiąga wartości określone w tabeli. Przy niskiej
temperaturze oraz gdy smar ma mniej płynną
konsystencję, ta funkcja może nie działać nawet
przy włączonym silniku.
PRZESTROGA:
• Pokrętło regulacji prędkości można maksymal-
nie obrócić do pozycji 5 i z powrotem do pozycji
1. Nie wolno próbować obrócić go na siłę poza
pozycję 5 lub 1, gdyż funkcja regulacji prędkości
może przestać działać.

13 POLSKI
Kontrolka
► Rys.3: 1. Kontrolka zasilania (zielona) 2. Kontrolka
przeglądu (czerwona)
Zielona kontrolka zasilania zapala się w momencie
podłączenia narzędzia do zasilania. Jeżeli kontrolka nie
zapala się, uszkodzony jest przewód zasilający albo
regulator uległ awarii. Jeżeli kontrolka jest zapalona,
ale narzędzia nie można uruchomić, wówczas mamy
do czynienia z zużyciem szczotek bądź uszkodzeniem
silnika, przełącznika lub regulatora.
Czerwona kontrolka zapala się i miga, gdy szczotki są
na granicy zużycia, aby zasygnalizować, że narzędzie
należy poddać przeglądowi. Po ok. 8 godzinach używa-
nia narzędzia silnik automatycznie wyłączy się.
MONTAŻ
PRZESTROGA:
• Przed wykonywaniem jakichkolwiek czynności
na elektronarzędziu należy upewnić się, czy jest
ono wyłączone i nie podłączone do sieci.
Rękojeść boczna (uchwyt
pomocniczy)
► Rys.4: 1. Rękojeść boczna 2. Nakrętka zaciskowa
Rękojeść boczną można obrócić o 360° w osi pionowej
i zamocować w każdej wymaganej pozycji. Można
ją również zamocować w ośmiu różnych pozycjach
w przód i w tył w osi poziomej. Wystarczy poluźnić
nakrętkę zaciskową, aby móc przesunąć rękojeść w
wymaganą pozycję. Następnie należy pewnie dokręcić
nakrętkę zaciskową.
Montaż lub demontaż końcówki
► Rys.5: 1. Trzon wiertła 2. Smar do wierteł
Przed zamocowaniem końcówki oczyść jej trzon i
nasmaruj.
Wsuń końcówkę do uchwytu narzędzia. Obróć koń-
cówkę i wciśnij, aż wskoczy na swoje miejsce.
► Rys.6: 1. Osłona 2. Wiertło
Jeżeli końcówki nie można wcisnąć, należy ją wycią-
gnąć. Pociągnąć kilka razy w dół osłonę uchwytu.
Następnie ponownie wsunąć końcówkę. Obrócić koń-
cówkę i wcisnąć, aż wskoczy na swoje miejsce.
► Rys.7
Po zainstalowaniu należy koniecznie upewnić się, czy
końcówka jest prawidłowo zablokowana, próbując ją
wyciągnąć.
Aby wyjąć końcówkę, pociągnąć osłonę w dół do oporu
i zdecydowanym ruchem wyciągnąć końcówkę.
► Rys.8: 1. Osłona
Kąt ustawienia końcówki
► Rys.9: 1. Osłona pierścienia
Końcówkę można zamocować pod 12 różnymi kątami.
Aby zmienić kąt ustawienia końcówki, przesunąć pier-
ścień zmiany kąta w przód, a następnie obrócić go.
Po uzyskaniu właściwego kąta przesunąć z powrotem
osłonę pierścienia do tyłu do jego pierwotnego położe-
nia. Końcówka zostanie zablokowana w tej pozycji.
DZIAŁANIE
Kucie/dłutowanie/wyburzanie
► Rys.10
Należy zawsze używać uchwytu bocznego (rękoje-
ści pomocniczej) i podczas pracy trzymać narzędzie
zarówno za uchwyt boczny jak i rękojeść z przełączni-
kiem. Po włączeniu narzędzia należy jej lekko docisnąć,
aby nie podskakiwało w sposób niekontrolowany. Zbyt
silny docisk narzędzia nie zwiększa jego skuteczności.
KONSERWACJA
PRZESTROGA:
• Przed wykonywaniem kontroli i konserwacji
należy się zawsze upewnić, czy elektronarzę-
dzie jest wyłączone i nie podłączone do sieci.
• Nie wolno używać benzyny, benzenu, rozpusz-
czalnika, alkoholu itp. Substancje takie mogą
spowodować odbarwienia, odkształcenia lub
pęknięcia.
Smarowanie
PRZESTROGA:
• Przegląd i naprawy powinny dokonywać tylko
fabryczne lub autoryzowane przez rmę Makita
centra serwisowe.
To narzędzie nie wymaga smarowania co godzinę lub
codziennie, ponieważ wyposażone jest w układ sma-
rowania wypełniony smarem. Układ ten powinien być
regularnie napełniany smarem. W celu przeprowadze-
nia tej czynności serwisowej należy odesłać kompletne
narzędzie do autoryzowanego lub fabrycznego punktu
serwisowego narzędzi Makita.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy oraz inne prace
konserwacyjne i regulacyjne powinny być wykonywane
przez Autoryzowane Centra Serwisowe Makita, wyłącz-
nie przy użyciu części zamiennych Makita.

14 POLSKI
AKCESORIA
OPCJONALNE
PRZESTROGA:
• Zaleca się stosowanie wymienionych akceso-
riów i dodatków razem z elektronarzędziem
Makita opisanym w niniejszej instrukcji.
Stosowanie jakichkolwiek innych akcesoriów i
dodatków może stanowić ryzyko uszkodzenia
ciała. Stosować akcesoria i dodatki w celach
wyłącznie zgodnych z ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Punktak (SDS-MAX)
• Przecinak (SDS-MAX)
• Dłuto do skuwania (SDS-MAX)
• Łopata do gliny (SDS-MAX)
• Smar do końcówek
• Gogle ochronne
• Smar do młotów udarowych
• Walizka z tworzywa sztucznego
WSKAZÓWKA: Niektóre pozycje znajdujące się na
liście mogą być dołączone do pakietu narzędziowego
jako akcesoria standardowe. Mogą to być różne
pozycje, w zależności od kraju.

15 ROMÂNĂ
ROMÂNĂ (Instrucţiuni originale)
SPECIFICAŢII
Model HM1214C
Lovituri pe minut 950 - 1.900 min-1
Lungime totală 700 mm
Greutate netă 12,3 kg
Clasa de siguranţă II
• Datorită programului nostru continuu de cercetare şi dezvoltare, caracteristicile pot  modicate fără o noticare
prealabilă.
• Notă: Specicaţiile pot varia în funcţie de ţară.
• Greutatea este specicată confom procedurii EPTA-01/2003
Destinaţia de utilizare
Maşina este destinată lucrărilor de dăltuire în beton,
cărămidă, piatră şi asfalt precum şi celor de batere şi
compactare cu accesoriile adecvate.
Sursă de alimentare
Unealta trebuie conectată doar la o sursă de alimentare
cu aceeaşi tensiune precum cea indicată pe plăcuţa
indicatoare a caracteristicilor tehnice şi poate  operată
doar de la o sursă de curent alternativ cu o singură
fază. Acestea au o izolaţie dublă şi, drept urmare, pot 
utilizate de la prize fără împământare.
Zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică (LpA): 78 dB (A)
Nivel de putere acustică (LWA): 98 dB (A)
Marjă de eroare (K): 2,57 dB (A)
NOTĂ: Valoarea (valorile) totală(e) a (ale) emisiilor
de zgomot declarate a(u) fost măsurată(e) în confor-
mitate cu o metodă de test standard şi poate (pot) 
utilizată(e) pentru compararea unei unelte cu alta.
NOTĂ: Valoarea (valorile) totală(e) a (ale) emisiilor
de zgomot declarate poate (pot) , de asemenea,
utilizată(e) într-o evaluare preliminară a expunerii.
AVERTIZARE: Purtaţi echipament de protec-
ţie pentru urechi.
AVERTIZARE: Emisiile de zgomot în timpul
utilizării efective a uneltei electrice poate diferi de
valoarea (valorile) nivelului declarat, în funcţie de
modul în care unealta este utilizată, în special ce
fel de piesă este prelucrată.
AVERTIZARE: Asiguraţi-vă că identicaţi
măsurile de siguranţă pentru a proteja operatorul,
acestea ind bazate pe o estimare a expunerii în
condiţii reale de utilizare (luând în considerare
toate părţile ciclului de operare, precum timpii în
care unealta a fost oprită, sau a funcţionat în gol,
pe lângă timpul de declanşare).
Vibraţii
Valoarea totală a vibraţiilor (suma vectorilor tri-axiali)
determinată conform EN60745:
Mod de funcţionare: dăltuire
Emisie de vibraţii (ah,CHeq): 8,0 m/s2
Marjă de eroare (K): 1,5 m/s2
NOTĂ: Valoarea (valorile) totală(e) a (ale) nivelulului
de vibraţii declarat a (au) fost măsurată(e) în confor-
mitate cu o metodă de test standard şi poate (pot) 
utilizată(e) pentru compararea unei unelte cu alta.
NOTĂ: Valoarea (valorile) totală(e) a (ale) nivelulului
de vibraţii declarat poate (pot) , de asemenea, utili-
zată(e) într-o evaluare preliminară a expunerii.
AVERTIZARE: Nivelul de vibraţii în timpul
utilizării efective a uneltei electrice poate diferi de
valoarea (valorile) nivelului declarat, în funcţie de
modul în care unealta este utilizată, în special ce
fel de piesă este prelucrată.
AVERTIZARE: Asiguraţi-vă că identicaţi
măsurile de siguranţă pentru a proteja operatorul,
acestea ind bazate pe o estimare a expunerii în
condiţii reale de utilizare (luând în considerare
toate părţile ciclului de operare, precum timpii în
care unealta a fost oprită, sau a funcţionat în gol,
pe lângă timpul de declanşare).
Declaraţie de conformitate CE
Numai pentru ţările europene
Declaraţia de conformitate CE este inclusă ca Anexa A
în acest manual de instrucţiuni.
Avertismente generale de siguranţă
pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor averti-
zări şi instrucţiuni poate avea ca rezultat electrocutarea,
incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi instruc-
ţiunile pentru consultări ulterioare.
AVERTISMENTE DE SECURITATE
CIOCAN CU PERCUŢIE
1. Purtaţi mijloace de protecţie a auzului. Expunerea
la zgomot poate provoca pierderea auzului.
2. Utilizaţi mânerele auxiliare, dacă sunt livrate
cu maşina. Pierderea controlului poate produce
rănirea persoanei.

16 ROMÂNĂ
3. Apucaţi maşina de suprafeţele izolate, atunci
când efectuaţi o operaţiune în cadrul căreia
accesoriul de tăiere poate intra în contact cu
cablurile ascunse sau cu propriul său cablu.
Contactul dintre accesoriul de tăiere şi un cablu
sub tensiune poate pune sub tensiune părţile
metalice expuse ale maşinii, provocând şocuri
electrice utilizatorului.
4. Purtaţi o cască dură (cască de protecţie),
ochelari de protecţie şi/sau o mască de protec-
ţie. Ochelarii obişnuiţi sau ochelarii de soare
NU sunt ochelari de protecţie. De asemenea,
se recomandă insistent să purtaţi o mască de
protecţie contra prafului şi mănuşi de protecţie
groase.
5. Asiguraţi-vă că scula este xată înainte de
utilizare.
6. În condiţii de utilizare normală, maşina este
concepută să producă vibraţii. Şuruburile
se pot slăbi uşor, cauzând o defecţiune sau
un accident. Vericaţi cu atenţie strângerea
şuruburilor înainte de utilizare.
7. În condiţii de temperatură scăzută sau dacă
maşina nu a fost utilizată o perioadă mai
îndelungată, lăsaţi maşina să se încălzească
un timp prin acţionarea ei în gol. Aceasta
va facilita lubrierea. Operaţia de percu-
ţie este dicilă, fără o încălzire prealabilă
corespunzătoare.
8. Păstraţi-vă echilibrul.
Asiguraţi-vă că nu se aă nimeni dedesubt
atunci când folosiţi maşina la înălţime.
9. Ţineţi maşina ferm cu ambele mâini.
10. Ţineţi mâinile la distanţă de piesele în mişcare.
11. Nu lăsaţi maşina în funcţiune. Folosiţi maşina
numai când o ţineţi cu mâinile.
12. Nu îndreptaţi maşina către nicio persoană din
jur în timpul utilizării. Scula poate  aruncată
din maşină şi poate provoca vătămări corpo-
rale grave.
13. Nu atingeţi scula sau piesele din apropierea
sculei imediat după executarea lucrării; aces-
tea pot  extrem de erbinţi şi pot provoca
arsuri ale pielii.
14. Nu acţionaţi maşina în gol în mod inutil.
15. Unele materiale conţin substanţe chimice care
pot  toxice. Aveţi grijă să nu inhalaţi praful şi
evitaţi contactul cu pielea. Respectaţi instrucţi-
unile de siguranţă ale furnizorului.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI.
AVERTIZARE: NU permiteţi comodităţii
şi familiarizării cu produsul (obţinute prin
utilizare repetată) să înlocuiască respecta-
rea strictă a normelor de securitate pentru
acest produs.
FOLOSIREA INCORECTĂ sau nerespec-
tarea normelor de securitate din acest
manual de instrucţiuni poate provoca vătă-
mări corporale grave.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-vă că aţi oprit maşina şi că aţi debran-
şat-o de la reţea înainte de a o regla sau de a
verica starea sa de funcţionare.
Acţionarea întrerupătorului
► Fig.1: 1. Levier de comutare
ATENŢIE:
• Înainte de a conecta maşina, vericaţi întot-
deauna dacă maşina este oprită.
•
Comutatorul poate  blocat în poziţia "ON" (pornit)
pentru confortul utilizatorului în timpul utilizării pre-
lungite. Fiţi atenţi când blocaţi maşina în poziţia
"ON" (pornit) şi menţineţi o priză fermă la maşină.
Schimbarea vitezei
► Fig.2: 1. Rondelă de reglare
Numărul de lovituri pe minut poate  reglat prin simpla
rotire a rondelei de reglare. Acest lucru este posibil
chiar şi în timpul funcţionării maşinii. Rondela este mar-
cată cu 1 (viteza minimă) până la 5 (viteza maximă).
Consultaţi tabelul de mai jos pentru relaţia dintre numerele
de pe rondela de reglare şi numărul de lovituri pe minut.
Număr pe rondela de reglare Lovituri pe minut
5
4
3
2
1
1.900
1.700
1.450
1.200
950
NOTĂ:
•
Numărul de lovituri pe minut fără încărcătură este mai
scăzut decât numărul de lovituri pe minut cu încărcă-
tură pentru a reduce vibraţiile în cazul în care nu există
încărcătură, însă acest lucru nu creează probleme.
După ce operaţiunea începe, cu un burghiu în con-
tact cu betonul, numărul de lovituri pe minut creşte
şi ajunge la valorile prezentate în tabel. Atunci când
temperatura este scăzută şi vaselina nu este sucient
de uidă, este posibil ca maşina să nu poată utiliza
această funcţie, chiar dacă motorul funcţionează.
ATENŢIE:
• Rondela de reglare a vitezei poate  rotită
numai până la poziţia 5 şi înapoi la poziţia 1. Nu
forţaţi rondela peste poziţiile 5 sau 1, deoarece
funcţia de reglare a vitezei se poate defecta.
Lampă indicatoare
► Fig.3: 1. Lampă indicatoare pentru alimentare PORNITĂ
(verde) 2. Lampă indicatoare de întreţinere (roşie)
Lampa de indicare a alimentării, de culoare verde, se aprinde în
momentul în care maşina este branşată. Dacă lampa indicatoare nu
se aprinde, cablul de alimentare sau controlerul ar putea  defecte.
Dacă lampa indicatoare este aprinsă dar maşina nu porneşte chiar
dacă este pornită, periile de cărbune ar putea  uzate sau controle-
rul, motorul sau întrerupătorul PORNIT/OPRIT ar putea  defecte.

17 ROMÂNĂ
Lampa indicatoare de întreţinere roşie clipeşte atunci
când periile de cărbune sunt aproape complet uzate
pentru a indica faptul că maşina necesită întreţinere. După
aproximativ 8 ore de utilizare, motorul se va opri automat.
MONTARE
ATENŢIE:
• Asiguraţi-vă că aţi oprit maşina şi că aţi deco-
nectat-o de la reţea înainte de a efectua vreo
intervenţie asupra maşinii.
Mâner lateral (mâner auxiliar)
► Fig.4: 1. Mâner lateral 2. Piuliţă de strângere
Mânerul lateral poate  pivotat cu 360° pe verticală şi poate
 xat în orice poziţie. De asemenea, acesta poate  xat în
opt poziţii diferite, înainte şi înapoi, pe orizontală. Slăbiţi pur
şi simplu piuliţa de strângere pentru a pivota mânerul lateral
în poziţia dorită. Apoi strângeţi ferm piuliţa de strângere.
Instalarea sau demontarea capului
de înşurubare (bit)
► Fig.5: 1. Coada burghiului 2. Unsoare pentru burghie
Curăţaţi coada burghiului şi aplicaţi unsoare pentru
burghie înainte de a instala burghiul.
Introduceţi burghiul în maşină. Rotiţi burghiul şi împin-
geţi-l până când se cuplează.
► Fig.6: 1. Manşon de eliberare 2. Cap de înşurubat
Dacă burghiul nu poate  împins înăuntru, scoateţi burghiul. Trageţi
în jos, de câteva ori, manşonul de eliberare. Apoi reintroduceţi
burghiul. Rotiţi burghiul şi împingeţi-l până când se cuplează.
► Fig.7
După instalare, asiguraţi-vă întotdeauna că burghiul
este xat ferm încercând să-l trageţi afară.
Pentru a demonta burghiul, trageţi complet în jos
manşonul de eliberare şi extrageţi burghiul.
► Fig.8: 1. Manşon de eliberare
Unghiul sculei
► Fig.9: 1. Manşon inel de schimbare
Scula poate  xată la 12 unghiuri de atac diferite.
Pentru a schimba unghiul burghiului, glisaţi înainte
manşonul inelului de schimbare, apoi rotiţi-l. La unghiul
dorit, glisaţi manşonul inelului de schimbare înapoi în
poziţia iniţială. Scula va  xată în poziţia respectivă.
FUNCŢIONARE
Spargere/curăţare/demolare
► Fig.10
Folosiţi întotdeauna mânerul lateral (mânerul auxiliar)
şi ţineţi maşina ferm de mânerul lateral şi mânerul cu
comutator în timpul lucrului. Porniţi maşina şi aplicaţi o
uşoară presiune asupra acesteia astfel încât maşina să
nu salte necontrolată. Presarea cu putere a maşinii nu
va spori ecienţa acesteia.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-vă că aţi oprit maşina şi că aţi debran-
şat-o de la reţea înainte de a efectua operaţiuni
de vericare sau întreţinere.
• Nu utilizaţi niciodată gazolină, benzină, diluant,
alcool sau alte substanţe asemănătoare. În caz
contrar, pot rezulta decolorări, deformări sau
suri.
Lubrierea
ATENŢIE:
• Această reparaţie trebuie executată numai de
centrele de service Makita autorizate.
Această maşină nu necesită lubriere orară sau zilnică
pentru că are un sistem de lubriere capsulat. Maşina
trebuie relubriată la intervale regulate. Pentru acest
serviciu de lubriere, trimiteţi maşina completă la un
service autorizat al Makita sau la Centrul de service al
fabricii.
Pentru a menţine siguranţa şi abilitatea maşinii,
reparaţiile şi reglajele trebuie să e efectuate numai la
Centrele de service autorizat Makita, folosindu-se piese
de schimb Makita.
ACCESORII OPŢIONALE
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare reco-
mandate pentru maşina dumneavoastră în
acest manual. Utilizarea oricăror alte accesorii
sau piese auxiliare poate cauza vătămări.
Folosiţi accesoriile pentru operaţiunea pentru
care au fost concepute.
Dacă aveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-vă centrului
local de service Makita.
• Daltă şpiţ (SDS-MAX)
• Daltă îngustă (SDS-MAX)
• Daltă lată (SDS-MAX)
• Daltă-spatulă (SDS-MAX)
• Unsoare pentru burghie
• Ochelari de protecţie
• Vaselină pentru angrenaje
• Cutia de plastic pentru transport
NOTĂ: Unele articole din listă pot  incluse ca acce-
sorii standard în ambalajul de scule. Acestea pot
diferi în funcţie de ţară.

18 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell HM1214C
Schläge pro Minute 950 - 1.900 min-1
Gesamtlänge 700 mm
Netto-Gewicht 12,3 kg
Sicherheitsklasse II
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten
Veränderungen ohne Hinweis
• Anm.: Die technischen Daten können für verschiedene Länder unterschiedlich sein.
• Gewicht entsprechend der EPTA-Vorgehensweise 01/2003
Verwendungszweck
Das Werkzeug wurde für Meißelarbeiten in Beton,
Ziegel, Stein und Asphalt sowie mit dem entsprechen-
den Zubehör für Antrieb und Verdichtung entwickelt.
Stromversorgung
Das Werkzeug darf ausschließlich an Einphasen-
Wechselstrom mit der auf dem Typenschild ange-
gebenen Spannung angeschlossen werden. Das
Werkzeug verfügt über ein doppelt isoliertes Gehäuse
und kann daher auch an einer Stromversorgung ohne
Schutzkontakt betrieben werden.
Geräusch
Die typischen A-bewerteten Geräuschpegel, bestimmt
gemäß EN60745:
Schalldruckpegel (LpA): 78 dB (A)
Schallleistungspegel (LWA): 98 dB (A)
Abweichung (K): 2,57 dB (A)
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können)
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG: Die Schallemission während der
tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des
Werkzeugs, und speziell je nach der Art des bear-
beiteten Werkstücks, von dem (den) angegebenen
Wert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
Schwingung
Schwingungsgesamtwerte (Vektorsumme dreier
Achsen) nach EN60745:
Arbeitsmodus: Meißeln
Schwingungsbelastung (ah,CHeq): 8,0 m/s2
Abweichung (K): 1,5 m/s2
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können) für den
Vergleich zwischen Werkzeugen herangezogen werden.
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet werden.
WARNUNG: Die Vibrationsemission während
der tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des Werkzeugs,
und speziell je nach der Art des bearbeite-
ten Werkstücks, von dem (den) angegebenen
Emissionswert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des Benutzers
anhand einer Schätzung des Gefährdungsgrads unter
den tatsächlichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus, wie
z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs
zusätzlich zur Betriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
Die EG-Konformitätserklärung ist als Anhang A in dieser
Bedienungsanleitung enthalten.
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und -anweisungen sorgfältig durch. Werden die
Warnungen und Anweisungen ignoriert, besteht die
Gefahr eines Stromschlags, Brands und/oder schweren
Verletzungen.
Bewahren Sie alle Warnhinweise und
Anweisungen zur späteren Referenz gut
auf.

19 DEUTSCH
SICHERHEITSHINWEISE FÜR DAS
SCHLAGBOHREN
1. Tragen Sie einen Gehörschutz. Wenn Sie Lärm
ausgesetzt sind, können Sie einen Hörverlust erleiden.
2. Verwenden Sie die mit dem Werkzeug geliefer-
ten Zusatzgriffe. Ein Verlust der Kontrolle über
das Werkzeug kann zu Verletzungen führen.
3.
Halten Sie das Elektrowerkzeug an den isolierten
Griffächen, wenn Sie unter Bedingungen arbei-
ten, bei denen das Schneidwerkzeug verborgene
Verkabelung oder das eigene Kabel berühren
kann. Bei Kontakt des Schneidwerkzeugs mit
einem stromführenden Kabel wird der Strom an die
Metallteile des Elektrowerkzeugs und dadurch an
den Bediener weitergeleitet, und der Bediener erlei-
det einen Stromschlag.
4. Tragen Sie einen Sicherheitshelm,
Sicherheitsgläser und/oder Gesichtsschutz.
Bei gewöhnlichen Brillen und Sonnenbrillen
handelt es sich NICHT um Sicherheitsgläser.
Auch das Tragen dick gefütterter Handschuhe
und einer Staubmaske wird empfohlen.
5. Überprüfen Sie vor der Inbetriebnahme, ob der
Einsatz fest sitzt.
6. Unter normalen Betriebsbedingungen erzeugt
das Werkzeug Vibrationen. Hierdurch kön-
nen sich Schrauben lösen, was zu Aus- und
Unfällen führen kann. Überprüfen Sie vor der
Arbeit sorgsam den Sitz der Schrauben.
7. Bei kaltem Wetter oder wenn das Werkzeug
längere Zeit nicht benutzt wurde, lassen Sie
das Gerät eine Zeit lang ohne Last warm
laufen. Hierdurch wird die Schmierung gelo-
ckert. Ohne ordentliches Aufwärmen ist der
Schlagbetrieb schwierig.
8. Achten Sie darauf, dass Sie immer einen fes-
ten Stand haben.
Wenn Sie in der Höhe arbeiten, achten Sie dar-
auf, dass sich unter Ihnen niemand aufhält.
9. Halten Sie das Werkzeug mit beiden Händen
fest.
10. Halten Sie Ihre Hände von beweglichen Teilen
fern.
11. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Arbeiten Sie nur mit ihm, wenn Sie
es in der Hand halten.
12. Zeigen Sie mit dem Werkzeug während
des Betriebs nicht auf Personen in Ihrer
Umgebung. Der Einsatz könnte sich lösen und
zu schweren Verletzungen führen.
13. Berühren Sie kurz nach dem Betrieb nicht
den Einsatz oder ihm nahe liegende Teile.
Diese können extrem heiß sein und zu
Verbrennungen führen.
14. Lassen Sie das Werkzeug nicht unnötig ohne
Last laufen.
15. Manche Materialien enthalten Chemikalien, die
giftig sein können. Geben Sie Acht, dass Sie
diese nicht einatmen oder berühren. Lesen Sie
die Material-Sicherheitsblätter des Lieferers.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
WARNUNG: Lassen Sie sich NIE durch
Bequemlichkeit oder (aus fortwährendem
Gebrauch gewonnener) Vertrautheit mit dem
Werkzeug dazu verleiten, die Sicherheitsregeln
für das Werkzeug zu missachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise
kann es zu schweren Verletzungen kommen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Überzeugen Sie sich immer vor dem Einstellen
des Werkzeugs oder der Kontrolle seiner
Funktion, dass es abgeschaltet und der Stecker
aus der Dose gezogen ist.
Einschalten
► Abb.1: 1. Schalthebel
VORSICHT:
• Achten Sie vor dem Einstecken des Werkzeugs
stets darauf, dass dieses ausgeschaltet ist.
• Der Schalter lässt sich in Stellung "ON" arretie-
ren, um die Bedienung bei längerem Gebrauch
zu vereinfachen. Seien Sie vorsichtig, wenn
das Werkzeug auf "ON" fest eingestellt ist, und
halten Sie es gut fest.
Drehzahländerung
► Abb.2: 1. Stellrad
Die Schläge pro Minute können einfach durch Drehen am
Einstellrad geändert werden. Dies ist auch bei laufendem
Werkzeug möglich. Das Einstellrad ist mit 1 (langsamste
Geschwindigkeit) bis 5 (volle Geschwindigkeit) beschriftet.
In der folgenden Tabelle ist die Beziehung zwischen der
Zahleneinstellung am Einstellrad und den Schlägen pro
Minute angegeben.
Zahl am Stellrad Schläge pro Minute
5
4
3
2
1
1.900
1.700
1.450
1.200
950
HINWEIS:
• Im Leerlauf ist die Anzahl der Schläge pro
Minute geringer als bei Arbeitslast, um die
Schwingung im Leerlauf zu dämpfen; dies stellt
jedoch kein Problem dar. Sobald der Betrieb
aufgenommen wird und der Meißel mit Beton
in Berührung kommt, erhöht sich die Anzahl
der Schläge pro Minute und erreicht den in
der Tabelle angegebenen Wert. Bei niedrigen
Temperaturen und zähüssigerem Fett weist
das Werkzeug diese Funktion möglicherweise
selbst bei rotierendem Motor nicht auf.

20 DEUTSCH
VORSICHT:
• Das Drehzahl-Einstellrad lässt sich nur bis 5
und zurück auf 1 drehen. Wird es gewaltsam
über 5 oder 1 hinaus gedreht, lässt sich die
Drehzahl möglicherweise nicht mehr einstellen.
Anzeigenleuchte
► Abb.3: 1. Anzeigenleuchte für Strom (grün)
2. Service-Anzeigenleuchte (rot)
Die grüne Anzeigenleuchte „Power-ON" leuchtet, sobald
das Werkzeug an die Stromversorgung angeschlossen wird.
Wenn die Anzeigenleuchte nicht leuchtet, ist möglicher-
weise das Stromkabel oder die Steuerungseinheit defekt.
Wenn die Anzeigenleuchte leuchtet und das Werkzeug
nicht startet, obwohl es eingeschaltet wird, können die
Kohlebürsten verbraucht sein, oder die Steuerungseinheit,
der Motor oder der ON/OFF-Schalter ist defekt.
Wenn die Kohlebürsten nahezu verbraucht sind, a-
ckert die rote Service-Anzeigenleuchte, um anzuzeigen,
dass eine Wartung notwendig ist. Nach etwa 8 Stunden
Betriebsdauer schaltet sich der Motor automatisch aus.
MONTAGE
VORSICHT:
• Ehe Sie am Werkzeug irgendwelche Arbeiten
beginnen, überzeugen Sie sich immer vorher,
dass es abgeschaltet und der Stecker aus der
Dose gezogen ist.
Seitengriff (Zusatzgriff)
► Abb.4: 1. Seitengriff 2. Befestigungsmutter
Der Seitengriff kann vertikal um 360° gedreht und
an jeder gewünschten Position festgestellt werden.
Außerdem kann er horizontal an acht verschiedenen
Positionen vor- und zurückgestellt werden. Sie müs-
sen lediglich die Befestigungsmutter lockern, um den
Seitengriff an die gewünschte Position drehen zu können.
Ziehen Sie anschließend die Befestigungsmutter fest an.
Montage und Demontage des
Einsatzes
► Abb.5: 1. Aufnahmeschaft 2. Bohrer-/Meißelfett
Reinigen Sie den Aufnahmeschaft, und schmieren Sie
ihn vor der Montage des Einsatzes mit ein wenig Fett.
Montieren Sie den Einsatz am Werkzeug. Drehen Sie
den Einsatz und drücken Sie ihn hinein, bis er einrastet.
► Abb.6: 1. Einsatzverriegelung 2. Einsatz
Wenn der Einsatz nicht hineingedrückt werden kann, entfer-
nen Sie ihn. Ziehen Sie die Einsatzverriegelung einige Male
nach unten. Setzen Sie dann den Einsatz erneut ein. Drehen
Sie den Einsatz und drücken Sie ihn hinein, bis er einrastet.
► Abb.7
Überprüfen Sie nach der Montage stets, ob der Einsatz
einwandfrei sitzt, indem Sie versuchen, ihn herausziehen.
Ziehen Sie die Einsatzverriegelung zum Entfernen des
Einsatzes ganz nach unten und ziehen Sie den Einsatz
heraus.
► Abb.8: 1. Einsatzverriegelung
Einsatzwinkel
► Abb.9: 1. Wechselringmantel
Der Meißel kann in 12 verschiedenen Winkeln
arretiert werden. Zum Ändern des Meißelwinkels
schieben Sie den Wechselringmantel nach vorn und
drehen Sie den Ring anschließend, um den Winkel
zu ändern. Schieben Sie im gewünschten Winkel den
Wechselringmantel zurück in die Ausgangsposition. Der
Meißel wird in seiner Position gesichert.
ARBEIT
Splittern/Abblättern/Abbruch
► Abb.10
Verwenden Sie stets den Seitengriff (Zusatzgriff)
und halten Sie während der Arbeit das Werkzeug am
Seitengriff und am Schaltergriff fest. Schalten Sie das
Werkzeug ein und üben Sie leichten Druck darauf
aus, so dass es nicht unkontrolliert herumspringt. Ein
stärkerer Druck auf das Werkzeug erhöht nicht dessen
Wirkungsgrad.
WARTUNG
VORSICHT:
• Bevor Sie mit der Kontrolle oder Wartung des
Werkzeugs beginnen, überzeugen Sie sich
immer, dass es ausgeschaltet und der Stecker
aus der Steckdose herausgezogen ist.
• Verwenden Sie zum Reinigen niemals
Kraftstoffe, Benzin, Verdünnern, Alkohol
oder ähnliches. Dies kann zu Verfärbungen,
Verformungen oder Rissen führen.
Schmierung
VORSICHT:
• Diese Wartungsarbeit sollte nur von autorisier-
ten Makita-Servicecentern durchgeführt werden.
Dieses Werkzeug muss nicht stündlich oder täglich
gefettet werden, da es über ein fettgeschmiertes
Schmiermittelsystem verfügt. Es sollte regelmä-
ßig geschmiert werden. Senden Sie für diesen
Schmierdienst das Werkzeug an ein von Makita autori-
siertes oder an ein Werks-Servicecenter.
Zur Aufrechterhaltung der SICHERHEIT und
ZUVERLÄSSIGKEIT des Produkts müssen die
Reparaturen und alle Wartungen und Einstellungen von
den autorisierten Servicestellen der Firma Makita und
unter Verwendung der Ersatzteile von Makita durchge-
führt werden.
