GB Drywall Screwdriver INSTRUCTION MANUAL
UA
Шуруповерт для штукатурених поверхонь ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Wkrętarka INSTRUKCJA OBSŁUGI
RO
Maşinăde înşurubat pentru plăci aglomerate MANUAL DE INSTRUCŢIUNI
DE Schrauber BEDIENUNGSANLEITUNG
HU Csavarbehajtó szárazfalazathoz HASZNÁLATI KÉZIKÖNYV
SK Skrutkovačdo sadrokartónu NÁVOD NA OBSLUHU
CZ Elektronický šroubovák NÁVOD K OBSLUZE
FS4000
FS4200
FS4300
FS4300A
FS6200
FS6300
FS6300A
FS6300R

2
1
A
B
1 009960
1
1mm
2 004149
1
1mm
3 004154
1
2
4 009961
1
5 009967
A
B
1
6 009962
1
7 009963
1
2
8 009964
1
3
2
4
9 010095
10 004178
1
11 004179 12 004180

3
1
13 004181 14 004182
1
2
3
15 009971
16 009966

4
ENGLISH (Original instructions)
Explanation of general view
1-1. Lock ring
2-1. Locator
3-1. Locator
4-1. Switch trigger
4-2. Lock button
5-1. Lamp
6-1. Reversing switch lever
7-1. Hook
8-1. Lock ring
8-2. Gear housing
9-1. Locator
9-2. Bit
9-3. Gear housing
9-4. Magnetic bit holder
11-1. Lock button
13-1. Lock button
15-1. Swells
15-2. Trapezoidal holes
15-3. Locator holder
SPECIFICATIONS
Model FS4000 FS4200
FS4300/
FS4300A FS6200 FS6300/ FS6300A FS6300R
Self drilling screw 6 mm 6 mm 6 mm - - -
Capacities Drywall screw 5 mm 5 mm 5 mm 4 mm 4 mm 4 mm
No load speed (min-1) 0 - 4,000 0 - 4,000 0 - 4,000 0 - 6,000 0 - 6,000 0 - 6,000
Overall length 269 mm 269 mm 279 mm 269 mm 279 mm 279 mm
Net weight 1.3 kg 1.4 kg 1.4 kg 1.4 kg 1.4 kg 1.4 kg
Safety class /II
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE033-1
Intended use
The tool is intended for screw driving in wood, metal and
plastic.
ENF002-1
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated in accordance with European
Standard and can, therefore, also be used from sockets
without earth wire.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Model
FS4000,FS4200,FS4300,FS6300,FS6300R
Sound pressure level (LpA) : 82 dB(A)
Sound power level (LWA) : 93 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Model
FS4000,FS4200,FS4300,FS6300,FS6300R
Work mode: screwdriving without impact
Vibration emission (ah) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).

5
ENH101-14
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Drywall Screwdriver
Model No./ Type:
FS4000,FS4200,FS4300,FS6300,FS6300R
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB017-4
SCREWDRIVER SAFETY
WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring
or its own cord.
Fasteners contacting a "live"
wire may make exposed metal parts of the power
tool "live" and could give the operator an electric
shock.
2. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
3. Hold the tool firmly.
4. Keep hands away from rotating parts.
5. Do not touch the bit or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Depth adjustment

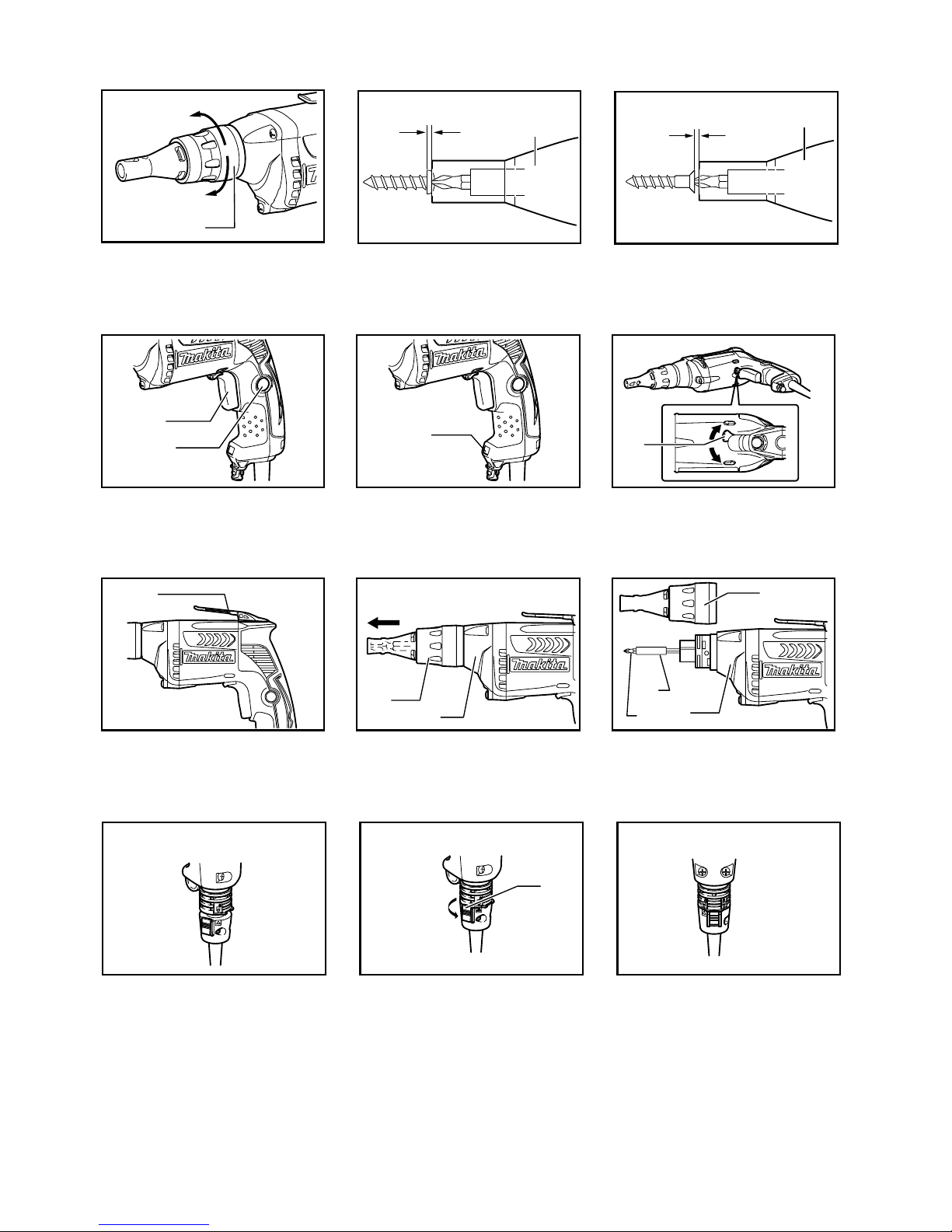

Fig.1
The depth can be adjusted by turning the lock ring. Turn
it in "B" direction for less depth and in "A" direction for
more depth. One full turn of the lock ring equals 1.5 mm
change in depth.
Adjust the lock ring so that the distance between the tip
of the locator and the screw head is approximately 1 mm
as shown in the figures. Drive a trial screw into your
material or a piece of duplicate material. If the depth is
still not suitable for the screw, continue adjusting until
you obtain the proper depth setting.
Fig.2
Fig.3
Switch action
Fig.4
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
For continuous operation, pull the switch trigger and
then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
NOTE:
• Even with the switch on and motor running, the bit
will not rotate until you fit the point of the bit in the
screw head and apply forward pressure to engage
the clutch.

6
Lighting up the lamps
For Model
FS4200,FS4300,FS4300A,FS6200,FS6300,FS6300A,F
S6300R
Fig.5
CAUTION:
• Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
Reversing switch action
Fig.6
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to
the position (A side) for clockwise rotation or
the position (B side) for counterclockwise rotation.
Hook
Fig.7
The hook is convenient for temporarily hanging the tool.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing or removing the bit
To remove the bit, first remove the locator by pulling the
lock ring away from the gear housing..
Fig.8
Grasp the bit with a pair of pliers and pull the bit out of
the magnetic bit holder. Sometimes, it helps to wiggle
the bit with the pliers as you pull.
To install the bit, push it firmly into the magnetic bit
holder. Then install the locator by pushing it firmly back
onto the gear housing.
Fig.9
Installing removable cord adapter
For Model FS6300R
Fig.10
Insert the Removable Cord Adapter as far as it goes so
that the marking on an end of the Removable Cord
Adapter on the side of connecting to power supply cord
is aligned to the marking on the other end of the
Removable Cord Adapter on the side of connecting to
the tool.
Turn the Removable Cord Adapter clockwise until it is
locked with a lock button.
Fig.11
And at this time the marking on an end of the
Removable Cord Adapter on the side of power supply
cord is aligned to the marking on the other end of the
Removable Cord Adapter on the side of connecting to
the tool.
Fig.12
Removing removable cord adapter
Fig.13
Rotate the Removable Cord Adapter counterclockwise
until it stops while pressing the lower part of the lock
button.
Then pull the Removable Cord Adapter in that position.
Fig.14
Use of locator holder
Fig.15
The locator can be temporarily held on the locator holder
during replacing bit or using without locator. To hold the
locator, position the trapezoidal holes of the locator on
the swells of the locator holder and push it in.
OPERATION
Fig.16
Fit the screw on the point of the bit and place the point of
the screw on the surface of the workpiece to be fastened.
Apply pressure to the tool and start it. Withdraw the tool
as soon as the clutch cuts in. Then release the switch
trigger.
CAUTION:
• When fitting the screw onto the point of the bit, be
careful not to push in on the screw. If the screw is
pushed in, the clutch will engage and the screw will
rotate suddenly. This could damage a workpiece or
cause an injury.
• Make sure that the bit is inserted straight in the
screw head, or the screw and/or bit may be
damaged.
• Hold the tool only by the handle when performing
an operation. Do not touch the metal part.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may

7
result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Phillips Insert bits
• Magnetic bit holder
• Locator
• Plastic carrying case

8
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Стопорне кільце
2-1. Центратор
3-1. Центратор
4-1. Кнопка вимикача
4-2. Фіксатор
5-1. Ліхтар
6-1. Важіль перемикача реверсу
7-1. Скоба
8-1. Стопорне кільце
8-2. Корпус механізму
9-1. Центратор
9-2. Свердло
9-3. Корпус механізму
9-4. Магнітний тримач наконечника
11-1. Фіксатор
13-1. Фіксатор
15-1. Виступи
15-2. Трапецієподібні отвори
15-3. Утримувач центратора
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель FS4000 FS4200
FS4300/
FS4300A FS6200 FS6300/ FS6300A FS6300R
Самосвердлячий гвинт 6 мм 6 мм 6 мм - - -
Діаметр свердління Гвинт для штукатурки 5 мм 5 мм 5 мм 4 мм 4 мм 4 мм
Швидкість холостого ходу (хв.-1) 0 - 4000 0 - 4000 0 - 4000 0 - 6000 0 - 6000 0 - 6000
Загальна довжина 269 мм 269 мм 279 мм 269 мм 279 мм 279 мм
Чиста вага 1,3 кг 1,4 кг 1,4 кг 1,4 кг 1,4 кг 1,4 кг
Клас безпеки /II
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Урізних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
ENE033-1
Призначення
Інструмент призначено для укручування гвинтів у
деревину, пластмасу та метал.
ENF002-1
Джерело живлення
Інструмент можна підключати лише до джерела
струму, що має напругу, зазначену втабличці з
заводськими характеристиками, івін може
працювати лише від однофазного джерела
перемінного струму. Інструмент має подвійну
ізоляцію згідно зєвропейським стандартом і, отже,
може підключатися до розеток без клеми
заземлення.
ENG905-1
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Модель
FS4000,FS4200,FS4300,FS6300,FS6300R
Рівень звукового тиску (LpA): 82 дБ(A)
Рівень акустичної потужності (LWA): 93 дБ(A)
Похибка (K) : 3 дБ(A)
Користуйтеся засобами захисту слуху
ENG900-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно зEN60745:
Модель
FS4000,FS4200,FS4300,FS6300,FS6300R
Режим роботи: загвинчування без ударної дії.
Вібрація (aгод) : 2,5 м/с2або менше
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).

9
ENH101-14
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Шуруповерт для штукатурених поверхонь
№моделі/ тип:
FS4000,FS4200,FS4300,FS6300,FS6300R
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
2006/42/EC
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Англія
30.1.2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB017-4
ПОПЕРЕДЖЕННЯ ПРО
НЕБЕЗПЕКУ ПІД ЧАС РОБОТИ З
ВИКРУТКОЮ
1. Тримайте електроприлад за ізольовані
поверхні захоплення під час виконання дії,
за якої він може зачепити сховану проводку
або власний шнур.Під час контактування
приладу здротом під напругою його оголені
металеві частини також можуть опинитися під
напругою та призвести до враження оператора
електричним струмом.
2. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
3. Міцно тримайте інструмент.
4. Не торкайтесь руками частин, що
обертаються.
5. Не торкайся полотна або деталі одразу
після різання, вони можуть бути дуже
гарячими та призвести до опіку шкіри.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки під
час використання цього пристрою. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених вцьому документі, може
призвести до серйозних травм.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справності
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Регулювання глибини
Fig.1
Глибину можна регулювати, повернувши стопорне
кільце. Повертайте його унапрямку ≪В≫для
зменшення глибини іунапрямку ≪А≫- для її
збільшення. Один повний поворот стопорного кільця
дорівнює зміні глибини на 1,5 мм.
Відрегулюйте стопорне кільце так, щоб відстань між
кінчиком центратора та голівкою гвинта була
приблизно 1 мм, як показано на малюнках. Угвинтіть
пробний гвинт унеобхідний матеріал або його аналог.
Якщо глибина все ще не підходить для гвинта,
продовжуйте регулювання, доки не отримаєте
відповідне значення глибини.
Fig.2
Fig.3
Дія вимикача.
Fig.4
ОБЕРЕЖНО:
• Перед вмиканням інструменту умережу
обов'язково перевірте, чи кнопка вимикача
нормально спрацьовує іпісля відпускання
повертається вположення "вимкнено".

10
Щоб включити інструмент, просто натисніть кнопку
вимикача. Швидкість інструменту збільшується при
сильнішому натисканні на кнопки вимикача. Щоб
зупинити - відпустіть кнопку вимикача.
Для довготривалої роботи натисніть кнопку вимикача,
після чого натисніть кнопку фіксатора.
Щоб зупинити інструмент із зафіксованим вимикачем,
натисніть кнопку вимикача до кінця івідпустіть її.
ПРИМІТКА:
• Навіть якщо вмикач єувімкненим та працює
мотор, наконечник не обертатиметься, доки ви
не вставите наконечник викрутки вголівку
гвинта та не натиснете на нього, щоб
забезпечити зчеплення.
Увімкнення підсвітки
Для моделі
FS4200,FS4300,FS4300A,FS6200,FS6300,FS6300A,F
S6300R
Fig.5
ОБЕРЕЖНО:
• Не дивіться на світло або безпосередньо на
джерело світла.
Для того, щоб увімкнути підсвічування, натисніть
курок вмикача. Для вимкнення підсвічування
відпустіть курок.
ПРИМІТКА:
• Для видалення бруду злінзи підсвітки
користуйтесь сухою тканиною. Будьте обережні,
щоб не подряпати лінзу підсвітки, тому що
можна погіршити освітлювання.
Дія вимикача-реверсера.
Fig.6
ОБЕРЕЖНО:
• Перед початком роботи слід завжди перевіряти
напрямок обертання.
• Перемикач зворотного ходу можна
використовувати тільки після повної зупинки
інструмента. Зміна напрямку обертання до
повної зупинки інструмента може його
пошкодити.
Інструмент обладнаний перемикачем зворотного ходу
для зміни напрямку обертання. Для обертання по
годинниковій стрілці перемикач зворотного ходу слід
пересунути вположення (сторона "А"), проти
годинникової стрілки - вположення (сторона "В").
Скоба
Fig.7
Гак єзручним для тимчасового підвішування
інструмента.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як зайнятись комплектуванням
інструменту, переконайтеся втому, що він
вимкнений та відключений від мережі.
Встановлення та зняття долота
Щоб зняти наконечник, спочатку зніміть центратор,
витягнувши стопорне кільце зкорпуса редуктора.
Fig.8
Візьміться за наконечник плоскогубцями та витягніть
його змагнітного тримача. Інколи допомагає
розхитування наконечника плоскогубцями під час
його витягування.
Для встановлення наконечника слід міцно вставити
його вмагнітний тримач. Потім слід встановити на
місце центратор, міцно втиснувши його вкорпус
редуктора.
Fig.9
Встановлення знімного адаптера для
шнура
Для моделі FS6300R
Fig.10
Вставте знімний адаптер шнура до упора, щоб мітка
на знімному адаптері шнура збоку підключення
шнура живлення була суміщена зміткою на
іншому кінці адаптера збоку підключення до
інструмента.
Повертайте знімний адаптер шнура по годинниковій
стрілці, доки він не буде заблокований кнопкою
блокування.
Fig.11
Тепер мітка на знімному адаптері шнура збоку
живлення суміщена зміткою зіншого боку
знімного адаптера шнура збоку підключення до
інструмента.
Fig.12
Зняття знімного адаптера для шнура
Fig.13
Повертайте знімний адаптер шнура по годинниковій
стрілці до упора, натискаючи на нижню частину
кнопки блокування.
Потім зцього положення потягніть знімний адаптер
шнура.
Fig.14
Використання утримувача центратора
Fig.15
Центратор можна тимчасово утримувати на
утримувачі центратора під час заміни наконечника
або використання інструменту без центратора. Для
утримування центратора розташуйте трапецієподібні
отвори центратора на виступах утримувача
центратора та натисніть на нього.

11
ЗАСТОСУВАННЯ
Fig.16
Встановіть гвинт на наконечник, апотім встановіть
кінчик гвинта на поверхню деталі, яка кріпитиметься.
Натисніть на інструмент та запустіть його. Інструмент
слід забирати одразу після спрацьовування
зчеплення. Потім слід відпустити курок вмикача.
ОБЕРЕЖНО:
• Встановлюючи гвинт на наконечник слід бути
обережним, щоб не натиснути на гвинт. Якщо
натиснути на гвинт, то може спрацювати
зчеплення, ігвинт раптово почне обертатись.
Це може пошкодити деталь, або призвести до
поранень.
• Перевірте, щоб викрутка була рівно вставлена в
голівку гвинта, інакше гвинт та/або викрутка
можуть пошкодитись.
• Під час роботи інструмент слід тримати тільки
за ручку. Не торкайтесь металевих деталей.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або
виконати ремонт, переконайтеся, що він
вимкнений та відключений від мережі.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, огляд та заміну вугільних щіток,
будь-яке інше технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Вставні наконечники Phillips
• Магнітний тримач наконечника
• Центратор
• Пластмасова валіза для транспортування

12
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Pierścieńblokujący
2-1. Element ustalający
3-1. Element ustalający
4-1. Spust przełącznika
4-2. Przycisk blokujący
5-1. Lampka
6-1. Dźwignia przełącznika obrotów
wstecznych
7-1. Hak
8-1. Pierścieńblokujący
8-2. Obudowa przekładni zębatej
9-1. Element ustalający
9-2. Wiertło
9-3. Obudowa przekładni zębatej
9-4. Magnetyczny uchwyt na końcówki
11-1. Przycisk blokujący
13-1. Przycisk blokujący
15-1. Występy
15-2. Otwory trapezowe
15-3. Oprawka elementu ustalającego
SPECYFIAKCJE
Model FS4000 FS4200
FS4300/
FS4300A FS6200 FS6300/ FS6300A FS6300R
Śruba samowkręcająca 6 mm 6 mm 6 mm - - -
Wydajność
Wkręt do montażu płyt kartonowo-gipsowych 5 mm 5 mm 5 mm 4 mm 4 mm 4 mm
Prędkość bez obciążenia (min-1) 0 - 4 000 0 - 4 000 0 - 4 000 0 - 6 000 0 - 6 000 0 - 6 000
Długość całkowita 269 mm 269 mm 279 mm 269 mm 279 mm 279 mm
Ciężar netto 1,3 kg 1,4 kg 1,4 kg 1,4 kg 1,4 kg 1,4 kg
Klasa bezpieczeństwa /II
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• Specyfikacje mogąróżnićsięw zależności od kraju.
• Waga obliczona zgodnie z procedurąEPTA 01/2003
ENE033-1
Przeznaczenie
Narzędzie przeznaczone jest do osadzania wkrętów w
drewnie, metalu i tworzywach sztucznych.
ENF002-1
Zasilanie
Elektronarzędzie może byćpodłączane jedynie do
zasilania o takim samym napięciu jakie określa tabliczka
znamionowa i może byćuruchamiane wyłącznie przy
zasilaniu jednofazowym prądem zmiennym. Przewody
sąpodwójnie izolowane zgodnie z Normami
Europejskimi i dlatego mogąbyćpodłączone do
gniazdek bez przewodu uziemiającego.
ENG905-1
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Model
FS4000,FS4200,FS4300,FS6300,FS6300R
Poziom ciśnienia akustycznego (LpA): 82 dB(A)
Poziom mocy akustycznejl (LWA): 93 dB(A)
Niepewność (K): 3 dB(A)
Należy stosowaćochraniacze na uszy
ENG900-1
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Model
FS4000,FS4200,FS4300,FS6300,FS6300R
Tryb pracy: wkręcanie bez udaru
Emisja drgań(ah): 2,5 m/s2lub poniżej
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).

13
ENH101-14
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Wkrętarka
Model nr/ Typ:
FS4000,FS4200,FS4300,FS6300,FS6300R
jest produkowane seryjnie oraz
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
2006/42/EC
Jest produkowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30.1.2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB017-4
OSTRZEŻENIA DOTYCZĄCE
BEZPIECZEŃSTWA DLA
WKRĘTARKI:
1. Gdy narzędzie podczas pracy może zetknąć
sięz ukrytymi przewodami elektrycznymi bądź
własnym przewodem zasilającym, należy
trzymaćurządzenie za izolowane uchwyty.
Zetknięcie z przewodem elektrycznym pod
napięciem powoduje, że równieżodsłonięte
elementy metalowe narzędzia znajdąsiępod
napięciem, grożąc porażeniem operatora prądem
elektrycznym.
2. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
3. Trzymaćnarzędzie w sposób niezawodny.
4. Trzymaćręce z dala od części obrotowych.
5. Zaraz po zakończeniu pracy nie wolno dotykać
wiertła ani obrabianego elementu. Mogąone
byćbardzo gorące, grożąc poparzeniem skóry.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi. NIEWŁAŚCIWE
UŻYTKOWANIE narzędzia lub niestosowanie siędo
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi może prowadzićdo poważnych
obrażeńciała.
OPIS DZIAŁANIA
UWAGA:
• Przed rozpoczęciem regulacji i sprawdzania
działania elektronarzędzia, należy upewnićsię, czy
jest ono wyłączone i nie podłączone do sieci.
Ogranicznik głębokości
Rys.1
Głębokość można wyregulować, obracając pierścień
blokujący. Aby ustawićmniejszągłębokość, obracaj w
kierunku „B", a dla większej głębokości w kierunku „A".
Jeden pełny obrót pierścienia odpowiada zmianie
głębokości o 1,5 mm.
Ustawićpierścieńblokujący tak, aby odległość pomiędzy
końcówkąelementu ustalającego a łbem śruby wynosiła
ok. 1 mm - tak, jak pokazano na ilustracjach. Wkręcić
śrubępróbnąw materiałlub w jego zapasowy kawałek.
Jeżeli głębokość nadal nie jest odpowiednia dla śruby,
kontynuowaćregulacjędo uzyskania właściwej
głębokości.
Rys.2
Rys.3
Włączanie
Rys.4
UWAGA:
• Przed podłączeniem elektronarzędzia do sieci
zawsze sprawdzaćczy spust włącznika działa
poprawnie i wraca do pozycji "OFF" po zwolnieniu.
W celu uruchomienia elektronarzędzia należy nacisnąć
spust przełącznika. Prędkość pracy elektronarzędzia

14
zwiększa sięw miaręzwiększania nacisku na spust
przełącznika. Zwolnićspust włącznika, aby wyłączyć
elektronarzędzie.
Dla uruchomienia trybu pracy ciągłej, nacisnąć spust
przełącznika, a następnie wcisnąć przycisk blokujący.
Do zatrzymania elektronarzędzia pracującego w trybie
ciągłym, nacisnąć spust włącznika do oporu, a
następnie zwolnićgo.
UWAGA:
• Nawet po włączeniu narzędzia i uruchomieniu
silnika końcówka nie będzie sięobracać, dopóki
nie dopasujesz końcówki do łba śruby i nie
dociśniesz jej lekko, aby zadziałało sprzęgło.
Zaświecenie sięlampek.
Dla modelu
FS4200,FS4300,FS4300A,FS6200,FS6300,FS6300A,F
S6300R
Rys.5
UWAGA:
• Nie patrzećna światło ani bezpośrednio na źródło
światła.
Aby włączyćlampkę, pociągnij za język spustowy
przełącznika. Aby jąwyłączyćzwolnij język spustowy
przełącznika.
UWAGA:
• Użyćsuchej tkaniny aby zetrzećzanieczyszczenia
z osłony lampki. Uważać, aby nie zarysować
osłony lampki, gdyżmoże to zmniejszyćnatężenie
oświetlenia.
Włączanie obrotów wstecznych.
Rys.6
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas,
gdy urządzenie całkowicie sięzatrzyma. Zmiana
kierunku obrotów przed zatrzymaniem się
narzędzia grozi jego uszkodzeniem.
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. Przesunięcie
dźwigni przełącznika zmiany kierunku obrotów w
położenie (w stronęA) powoduje zmianękierunku
obrotów na zgodne z ruchem wskazówek zegara, a w
położenie (w stronęB) - na przeciwne.
Hak
Rys.7
Zaczep jest wygodny, aby na chwilęzawiesićnarzędzie.
MONTAŻ
UWAGA:
• Przed wykonywaniem jakichkolwiek czynności na
elektronarzędziu należy upewnićsię, czy jest ono
wyłączone i nie podłączone do sieci.
Montażlub demontażkońcówki
W celu wyjęcia końcówki należy najpierw usunąć
element ustalający, ściągając pierścieńblokujący z
obudowy przekładni zębatej.
Rys.8
Chwycićkońcówkęszczypcami i wyciągnąć jąz
uchwytu magnetycznego. Nieraz podczas wyciągania
końcówki pomaga poruszanie jej szczypcami.
Aby zainstalowaćkońcówkę, wepchnij jąmocno w
uchwyt magnetyczny. Następnie zamontuj element
ustalający, wpychając go mocno z powrotem w obudowę
przekładni zębatej.
Rys.9
Montażwymiennego adaptera przewodu
zasilającego
Dla modelu FS6300R
Rys.10
Wsuńdo oporu wymienny adapter przewodu
zasilającego, tak aby znak na końcu adaptera, do
którego podłącza sięprzewód zasilający, pokryłsięze
znakiem na drugim końci adaptera, po stronie
podłączenia narzędzia.
Obróćwymienny adapter przewodu zasilającego
zgodnie z ruchem wskazówek zegara, ażzostanie
zablokowany przez mechanizm przycisku blokady.
Rys.11
W tym momencie znak na końcu adaptera, do
którego podłącza sięprzewód zasilający, pokrywa sięze
znakiem na drugim końcu adaptera, który
podłączony jest do narzędzia.
Rys.12
Montażwymiennego adaptera przewodu
zasilającego
Rys.13
Naciskając dolnączęść przycisku blokady, przekręć do
oporu wymienny adapter przewodu zasilającego
obracając go przeciwnie do ruchu wskazówek zegara.
W tej pozycji wyciągnij wymienny adapter przewodu
zasilającego.
Rys.14
Użycie uchwytu elementu ustalającego
Rys.15
Element ustalający można czasowo przechowywaćw
uchwycie podczas wymiany końcówki lub gdy nie ma
potrzeby jego użycia. Aby wsunąć element ustalający w
uchwyt, należy ustawićotwory trapezowe elementu
ustalającego tak, aby pokrywały sięz występami na
uchwycie i wepchnąć element.

15
DZIAŁANIE
Rys.16
Ustaw wkręt na końcówce i umieść koniec wkrętu na
powierzchni elementu, w który ma byćwkręcony.
Dociśnij narzędzie i rozpocznij pracę. Wycofaj narzędzie,
gdy tylko sprzęgło zadziała. Następnie zwolnij język
spustowy przełącznika.
UWAGA:
• Podczas dopasowywania wkrętu do końcówki
pamiętaj, aby jej nie docisnąć do wkrętu. Jeżeli tak
sięstanie, sprzęgło zadziała, a wkręt zacznie się
nagle obracać. Mogłoby to uszkodzićobrabiany
element lub spowodowaćobrażenia.
• Końcówka do wkręcania powinna być
wprowadzona do łba wkrętu w linii prostej, w
przeciwnym razie wkręt i/lub końcówka mogąulec
uszkodzeniu.
• Podczas pracy trzymaj narzędzie wyłącznie za
uchwyt. Nie dotykaj metalowej części.
KONSERWACJA
UWAGA:
• Przed wykonywaniem kontroli i konserwacji należy
sięzawsze upewnić, czy elektronarzędzie jest
wyłączone i nie podłączone do sieci.
• Nie wolno używaćbenzyny, benzenu,
rozpuszczalnika, alkoholu itp. Substancje takie
mogąspowodowaćodbarwienia, odkształcenia lub
pęknięcia.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy, wymiana szczotek
węglowych oraz inne prace konserwacyjne i regulacyjne
powinny byćwykonywane przez Autoryzowane Centra
Serwisowe Makita, wyłącznie przy użyciu części
zamiennych Makita.
AKCESORIA (WYPOSAŻENIE
DODATKOWE)
UWAGA:
• Zaleca sięstosowanie wymienionych akcesoriów i
dodatków razem z elektronarzędziem Makita
opisanym w niniejszej instrukcji. Stosowanie
jakichkolwiek innych akcesoriów i dodatków może
stanowićryzyko uszkodzenia ciała. Stosować
akcesoria i dodatki w celach wyłącznie zgodnych z
ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Końcówki krzyżowe
• Magnetyczny uchwyt na końcówki
• Element ustalający
• Walizka z tworzywa sztucznego

16
ROMÂNĂ(Instrucţiuni originale)
Explicitarea vederii de ansamblu
1-1. Inel de blocare
2-1. Fixator
3-1. Fixator
4-1. Trăgaciul întrerupătorului
4-2. Buton de blocare
5-1. Lampă
6-1. Levier de inversor
7-1. Agăţătoare
8-1. Inel de blocare
8-2. Carcasa angrenajului
9-1. Fixator
9-2. Sculă
9-3. Carcasa angrenajului
9-4. Portsculămagnetică
11-1. Buton de blocare
13-1. Buton de blocare
15-1. Proeminenţe
15-2. Găuri trapezoidale
15-3. Porfixator
SPECIFICAŢII
Model FS4000 FS4200
FS4300/
FS4300A FS6200 FS6300/ FS6300A FS6300R
Şurub autofiletant 6 mm 6 mm 6 mm - - -
Capacităţi
Şurub pentru plăci aglomerate (Spax) 5 mm 5 mm 5 mm 4 mm 4 mm 4 mm
Turaţia în gol (min-1) 0 - 4.000 0 - 4.000 0 - 4.000 0 - 6.000 0 - 6.000 0 - 6.000
Lungime totală269 mm 269 mm 279 mm 269 mm 279 mm 279 mm
Greutate netă1,3 kg 1,4 kg 1,4 kg 1,4 kg 1,4 kg 1,4 kg
Clasa de siguranţă /II
• Datorităprogramului nostru continuu de cercetare şi dezvoltare, caracteristicile pot fi modificate fărăo notificare prealabilă.
• Specificaţiile pot varia în funcţie de ţară.
• Greutatea este specificatăconfom procedurii EPTA-01/2003
ENE033-1
Destinaţia de utilizare
Maşina este destinatăînşurubării în lemn, metal şi
plastic.
ENF002-1
Sursăde alimentare
Maşina se va alimenta de la o sursăde curent alternativ
monofazat, cu tensiunea egalăcu cea indicatăpe
plăcuţa de identificare a maşinii. Având dublăizolaţie,
conform cu Standardele Europene, se poate conecta la
o prizăde curent fărăcontacte de împământare.
ENG905-1
Emisie de zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Model
FS4000,FS4200,FS4300,FS6300,FS6300R
Nivel de presiune acustică(LpA): 82 dB(A)
Nivel putere sonoră(LWA): 93 dB(A)
Eroare (K): 3 dB(A)
Purtaţi mijloace de protecţie a auzului
ENG900-1
Vibraţii
Valoarea totalăa vibraţiilor (suma vectorilor tri-axiali)
determinatăconform EN60745:
Model
FS4000,FS4200,FS4300,FS6300,FS6300R
Mod de funcţionare: înşurubare fărăimpact
Nivel de vibraţii (ah): 2,5 m/s2sau mai puţin
Incertitudine (K): 1,5 m/s2
ENG901-1
• Nivelul de vibraţii declarat a fost măsurat în
conformitate cu metoda de test standard şi poate fi
utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibraţii declarat poate fi, de asemenea,
utilizat într-o evaluare preliminarăa expunerii.
AVERTISMENT:
• Nivelul de vibraţii în timpul utilizării reale a uneltei
electrice poate diferi de valoarea nivelului declarat,
în funcţie de modul în care unealta este utilizată.
• Asiguraţi-văcăidentificaţi măsurile de siguranţă
pentru a proteja operatorul, acestea fiind bazate pe
o estimare a expunerii în condiţii reale de utilizare
(luând în considerare toate părţile ciclului de
operare, precum timpii în care unealta a fost oprită,
sau a funcţionat în gol, pe lângătimpul de
declanşare).

17
ENH101-14
Numai pentru ţările europene
Declaraţie de conformitate CE
Noi, Makita Corporation ca producător responsabil,
declarăm căurmătorul(oarele) utilaj(e):
Destinaţia utilajului:
Maşinăde înşurubat pentru plăci aglomerate
Modelul nr. / Tipul:
FS4000,FS4200,FS4300,FS6300,FS6300R
este în producţie de serie şi
Este în conformitate cu următoarele directive
europene:
2006/42/EC
Şi este fabricat în conformitate cu următoarele
standarde sau documente standardizate:
EN60745
Documentaţiile tehnice sunt păstrate de reprezentantul
nostru autorizat în Europa care este:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, MK15 8JD, Marea Britanie
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Avertismente generale de
siguranţă pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor
avertizări şi instrucţiuni poate avea ca rezultat
electrocutarea, incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi
instrucţiunile pentru consultări
ulterioare.
GEB017-4
AVERTISMENTE DE SIGURANŢĂ
PRIVIND ŞURUBELNIŢA
1. Ţineţi maşina electricănumai de suprafeţele
de apucare izolate atunci când executaţi o
operaţie la care organul de asamblare poate
intra în contact cu cabluri ascunse sau cu
propriul cablu. Contactul organului de asamblare
cu un cablu aflat sub tensiune poate pune sub
tensiune piesele metalice expuse ale maşinii
electrice, rezultând în electrocutarea utilizatorului.
2. Păstraţi-văechilibrul.
Asiguraţi-văcănu se aflănimeni dedesubt
atunci când folosiţi maşina la înălţime.
3. Ţineţi bine maşina
4. Nu atingeţi piesele în mişcare.
5. Nu atingeţi scula sau piesa prelucratăimediat
dupăexecutarea lucrării; acestea pot fi extrem
de fierbinţi şi pot provoca arsuri ale pielii.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI
AVERTISMENT:
NU permiteţi comodităţii şi familiarizării cu produsul
(obţinute prin utilizare repetată) săînlocuiască
respectarea strictăa normelor de securitate pentru
acest produs. FOLOSIREA INCORECTĂsau
nerespectarea normelor de securitate din acest
manual de instrucţiuni poate provoca vătămări
corporale grave.
DESCRIERE FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
debranşat-o de la reţea înainte de a o regla sau de
a verifica starea sa de funcţionare.
Reglarea adâncimii
Fig.1
Adâncimea poate fi reglatăprin rotirea inelului de
blocare. Acesta se va roti în direcţia „B" pentru o
adâncime mai micăşi în direcţia „A" pentru o adâncime
mai mare. O rotaţie completăa inelului de blocare
corespunde unei modificări cu 1,5 mm a adâncimii.
Reglaţi inelul de blocare astfel încât distanţa dintre vârful
fixatorului şi capul şurubului săfie de aproximativ 1 mm
dupăcum se vede în imagini. Înfigeţi un şurub de probă
în materialul dumneavoastrăsau într-o bucatăde
dublură. Dacăadâncimea tot nu este bunăpentru şurub,
continuaţi reglajul pânăobţineţi adâncimea dorită.
Fig.2
Fig.3
Acţionarea întrerupătorului
Fig.4
ATENŢIE:
• Înainte de a branşa maşina la reţea, verificaţi dacă
trăgaciul întrerupătorului funcţioneazăcorect şi
dacărevine la poziţia "OFF" (oprit) atunci când
este eliberat.
Pentru a porni maşina, acţionaţi întrerupătorul. Cu cât
apăsaţi mai tare întrerupătorul, cu atât viteza maşinii
creşte. Eliberaţi întrerupătorul pentru a opri maşina.
Pentru o funcţionare continuă, acţionaţi întrerupătorul
apoi apăsaţi butonul de blocare.
Pentru a opri maşina din poziţia de blocare, acţionaţi la

18
maxim trăgaciul întrerupătorului apoi eliberaţi-l.
NOTĂ:
• Chiar şi cu comutatorul pornit şi motorul în
funcţiune, scula nu se va roti pânăcând nu
introduceţi vârful sculei în capul şurubului şi nu
apăsaţi maşina înainte pentru a angrena cuplajul.
Aprinderea lămpilor
Pentru modelul
FS4200,FS4300,FS4300A,FS6200,FS6300,FS6300A,F
S6300R
Fig.5
ATENŢIE:
• Nu priviţi direct în raza sau în sursa de lumină.
Pentru a aprinde lampa, apăsaţi butonul declanşator.
Eliberaţi butonul declanşator pentru a o stinge.
NOTĂ:
• Folosiţi o cârpăcuratăpentru a şterge depunerile
de pe lentila lămpii. Aveţi grijăsănu zgâriaţi lentila
lămpii, deoarece calitatea iluminării va fi afectată.
Funcţionarea inversorului
Fig.6
ATENŢIE:
• Verificaţi întotdeauna sensul de rotaţie înainte de
utilizare.
• Folosiţi comutatorul de inversare numai dupăce
maşina s-a oprit complet. Schimbarea sensului de
rotaţie înainte de oprirea maşinii poate avaria
maşina.
Aceastămaşinădispune de un comutator de inversare
pentru schimbarea sensului de rotaţie. Deplasaţi pârghia
comutatorului de inversare în poziţia (poziţia A)
pentru rotire în sens orar sau în poziţia (poziţia B)
pentru rotire în sens anti-orar.
Agăţătoare
Fig.7
Cârligul este util pentru suspendarea temporarăa
maşinii.
MONTARE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
deconectat-o de la reţea înainte de a efectua vreo
intervenţie asupra maşinii.
Instalarea sau demontarea burghiului
Pentru a îndepărta burghiul, mai întâi îndepărtaţi
fixatorul trăgând inelul de blocare departe de carcasa
angrenajului.
Fig.8
Apucaţi burghiul cu un cleşte şi trageţi-l din portscula
magnetică. Uneori, poate fi util sămişcaţi puţin capul de
înşurubare cu cleştele în timp ce trageţi.
Pentru a instala capul de înşurubare, împingeţi-l cu
putere în portscula magnetică. Apoi instalaţi fixatorul
împingându-l puternic înapoi pe compartimentul
angrenajului.
Fig.9
Instalarea adaptorului de cablu detaşabil
Pentru modelul FS6300R
Fig.10
Introduceţi adaptorul de cablu detaşabil pânăla capăt
astfel încât marcajul de pe capătul dinspre
conectorul cablului de alimentare al adaptorului de cablu
detaşabil săfie aliniat cu marcajul de pe capătul
dinspre conectorul maşinii al adaptorului de cablu
detaşabil.
Apoi rotiţi adaptorul de cablu detaşabil în sens orar până
când se blocheazăcu butonul de blocare.
Fig.11
În aceastăfază, marcajul de pe capătul dinspre
conectorul cablului de alimentare al adaptorului de cablu
detaşabil este aliniat cu marcajul de pe capătul
dinspre conectorul maşinii al adaptorului de cablu
detaşabil.
Fig.12
Demontarea adaptorului de cablu detaşabil
Fig.13
Rotiţi adaptorul de cablu detaşabil în sens anti-orar până
când se opreşte în timp ce apăsaţi partea inferioarăa
butonului de blocare.
Apoi trageţi adaptorul de cablu detaşabil în poziţia
respectivă.
Fig.14
Utilizarea unui portfixator
Fig.15
Fixatorul poate fi menţinut temporar pe portfixator, în
cursul înlocuirii capului de înşurubare sau al utilizării fără
fixator. Pentru a menţine fixatorul, poziţionaţi găurile
trapezoidale ale acestuia pe proeminenţele
portfixatorului şi împingeţi-l înăuntru.
FUNCŢIONARE
Fig.16
Aplicaţi şurubul pe vârful sculei şi aşezaţi vârful
şurubului pe suprafaţa piesei de fixat. Apăsaţi pe maşină
şi porniţi-o. Retrageţi maşina imediat ce cuplajul
anclanşează. Apoi eliberaţi butonul declanşator.
ATENŢIE:
• Când instalaţi şurubul pe vârful sculei, aveţi grijă
sănu apăsaţi pe şurub. Dacăapăsaţi pe şurub,
cuplajul va anclanşa şi şurubul se va roti brusc.
Acesta poate deteriora piesa sau poate provoca
vătămări corporale.
• Asiguraţi-văcăaţi introdus drept scula în capul
şurubului, în caz contrar şurubul şi/sau scula pot fi

19
deteriorate.
• Apucaţi maşina numai de mâner atunci când
executaţi o lucrare. Nu atingeţi partea metalică.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-văcăaţi oprit maşina şi căaţi
debranşat-o de la reţea înainte de a efectua
operaţiuni de verificare sau întreţinere.
• Nu utilizaţi niciodatăgazolină, benzină, diluant,
alcool sau alte substanţe asemănătoare. În caz
contrar, pot rezulta decolorări, deformări sau fisuri.
Pentru a menţine siguranţa şi fiabilitatea maşinii,
reparaţiile, schimbarea şi verificarea periilor de carbon,
precum şi orice alte operaţiuni de întreţinere sau reglare
trebuie săfie efectuate numai la Centrele de service
autorizat Makita, folosindu-se piese de schimb Makita.
ACCESORII
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare
recomandate pentru maşina dumneavoastrăîn
acest manual. Utilizarea oricăror alte accesorii sau
piese auxiliare poate cauza vătămări. Folosiţi
accesoriile pentru operaţiunea pentru care au fost
concepute.
Dacăaveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-văcentrului local
de service Makita.
• Capete de înşurubat Phillips
• Portsculămagnetică
• Fixator
• Cutia de plastic pentru transport

20
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
1-1. Arretierring
2-1. Zentrierring
3-1. Zentrierring
4-1. Schalter
4-2. Blockierungstaste
5-1. Lampe
6-1. Umschalthebel der Drehrichtung
7-1. Haken
8-1. Arretierring
8-2. Getriebegehäuse
9-1. Zentrierring
9-2. Einsatz
9-3. Getriebegehäuse
9-4. Magneteinsatzhalter
11-1. Blockierungstaste
13-1. Blockierungstaste
15-1. Ausbuchtung
15-2. Trapezförmige Löcher
15-3. Zentrierringhalter
TECHNISCHE DATEN
Modell FS4000 FS4200
FS4300/
FS4300A FS6200 FS6300/ FS6300A FS6300R
Gewindebohrende Schraube 6 mm 6 mm 6 mm - - -
Leistungen Trockenbauschraube 5 mm 5 mm 5 mm 4 mm 4 mm 4 mm
Leerlaufdrehzahl (min-1) 0 - 4.000 0 - 4.000 0 - 4.000 0 - 6.000 0 - 6.000 0 - 6.000
Gesamtlänge 269 mm 269 mm 279 mm 269 mm 279 mm 279 mm
Netto-Gewicht 1,3 kg 1,4 kg 1,4 kg 1,4 kg 1,4 kg 1,4 kg
Sicherheitsklasse /II
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne
Hinweis
• Die technischen Daten können für verschiedene Länder unterschiedlich sein.
• Gewicht entsprechend der EPTA-Vorgehensweise 01/2003
ENE033-1
Verwendungszweck
Das Werkzeug wurde für das Schrauben in Holz, Metall
und Kunststoff entwickelt.
ENF002-1
Speisung
Das Werkzeug darf nur an eine entsprechende Quelle
mit der gleichen Spannung angeschlossen werden, wie
sie auf dem Typenschild aufgeführt wird, und es kann
nur mit Einphasen-Wechselstrom arbeiten. Es besitzt in
Übereinstimmung mit den europäischen Normen eine
Zweifach-Isolierung, aufgrund dessen kann es aus
Steckdosen ohne Erdungsleiter gespeist werden.
ENG905-1
Geräuschpegel
Die typischen A-bewerteten Geräuschpegel, bestimmt
gemäß EN60745:
Modell
FS4000,FS4200,FS4300,FS6300,FS6300R
Schalldruckpegel (LpA) : 82 dB(A)
Schallleistungspegel (LWA) : 93 dB(A)
Abweichung (K) : 3 dB(A)
Tragen Sie Gehörschutz.
ENG900-1
Schwingung
Schwingungsgesamtwerte (Vektorsumme dreier
Achsen) nach EN60745:
Modell
FS4000,FS4200,FS4300,FS6300,FS6300R
Arbeitsmodus: Schrauben ohne Schlag
Schwingungsbelastung (ah): 2,5 m/s2oder weniger
Abweichung (K): 1,5 m/s2
ENG901-1
• Die deklarierte Schwingungsbelastung wurde
gemäß der Standardtestmethode gemessen und
kann für den Vergleich von Werkzeugen
untereinander verwendet werden.
• Die deklarierte Schwingungsbelastung kann auch
in einer vorläufigen Bewertung der Gefährdung
verwendet werden.
WARNUNG:
• Die Schwingungsbelastung während der
tatsächlichen Anwendung des Elektrowerkzeugs
kann in Abhängigkeit von der Art und Weise der
Verwendung des Werkzeugs vom deklarierten
Belastungswert abweichen.
• Stellen Sie sicher, dass Schutzmaßnahmen für den
Bediener getroffen werden, die auf den unter den
tatsächlichen Arbeitsbedingungen zu erwartenden
Belastungen beruhen (beziehen Sie alle
Bestandteile des Arbeitsablaufs ein, also zusätzlich
zu den Arbeitszeiten auch Zeiten, in denen das
Werkzeug ausgeschaltet ist oder ohne Last läuft).
