Makita HR2230X2 User manual

GB Rotary Hammer Instruction manual
FPerforateur Manuel d’instructions
D Bohrhammer Betriebsanleitung
I Martello rotativo Istruzioni per l’uso
NL Boorhamer Gebruiksaanwijzing
E Martillo rotativo Manual de instrucciones
PMartelo misto Manual de instruções
DK Borehammer Brugsanvisning
GR Περιστροφικό δράπανο Οδηγίες χρήσης
HR2230
007958

2
1007959 2007960
3007961 4007962
5003150 6007963
7007964 8007965
1
2
3
A
B
4
5
6
78
910
12
11
13
14
13 14
15

3
9001300 10 1356001
11 002449 12 007966
13 007967
16
17
18
19
20
21

4
ENGLISH (Original instructions)
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications may differ from country to country.
• The weight may differ depending on the attachment(s). The lightest and heaviest combination, according to EPTA-
Procedure 01/2014, are shown in the table.
Intended use ENE042-1
The tool is intended for hammer drilling and drilling in
brick, concrete and stone.
It is also suitable for drilling without impact in wood, metal,
ceramic and plastic.
Power supply ENF002-2
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
General power tool safety
warnings GEA010-2
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury.
Save all warnings and
instructions for future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
ROTARY HAMMER SAFETY
WARNINGS GEB243-1
Safety instructions for all operations
1. Wear ear protectors. Exposure to noise can cause
hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold the power tool by insulated gripping
surfaces, when performing an operation where the
cutting accessory may contact hidden wiring or its
own cord. Cutting accessory contacting a “live” wire
may make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
Safety instructions when using long drill bits with
rotary hammers
1. Always start drilling at low speed and with the bit
tip in contact with the workpiece. At higher speeds,
the bit is likely to bend if allowed to rotate freely
without contacting the workpiece, resulting in personal
injury.
2. Apply pressure only in direct line with the bit and
do not apply excessive pressure. Bits can bend,
causing breakage or loss of control, resulting in
personal injury.
Additional safety warnings
1. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly
1. Switch trigger
2. Lock button
3. Reversing switch lever
4. Action mode changing knob
5. Grip base
6. Side grip
7. Loosen
8. Tighten
9. Teeth
10. Protrusion
11. Bit shank
12. Bit grease
13. Bit
14. Chuck cover
15. Depth gauge
16. Dust cup
17. Blow-out bulb
18. Chuck adapter
19. Keyless drill chuck
20. Sleeve
21. Ring
Model HR2230
Capacities
Concrete 22 mm
Core bit 54 mm
Diamond core bit (dry type) 65 mm
Steel 13 mm
Wood 32 mm
No load speed (min-1) 0 -1,050
Blows per minute 0 - 4,050
Overall length 357 mm
Net weight 2.6 - 3.1 kg
Safety class /II

5
recommended that you wear a dust mask and
thickly padded gloves.
2. Be sure the bit is secured in place before
operation.
3. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
4. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
5. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high
locations.
6. Hold the tool firmly with both hands.
7. Keep hands away from moving parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.
9. Do not point the tool at any one in the area when
operating. The bit could fly out and injure
someone seriously.
10. Do not touch the bit, parts close to the bit, or
workpiece immediately after operation; they may
be extremely hot and could burn your skin.
11. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
12. Do not touch the power plug with wet hands.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

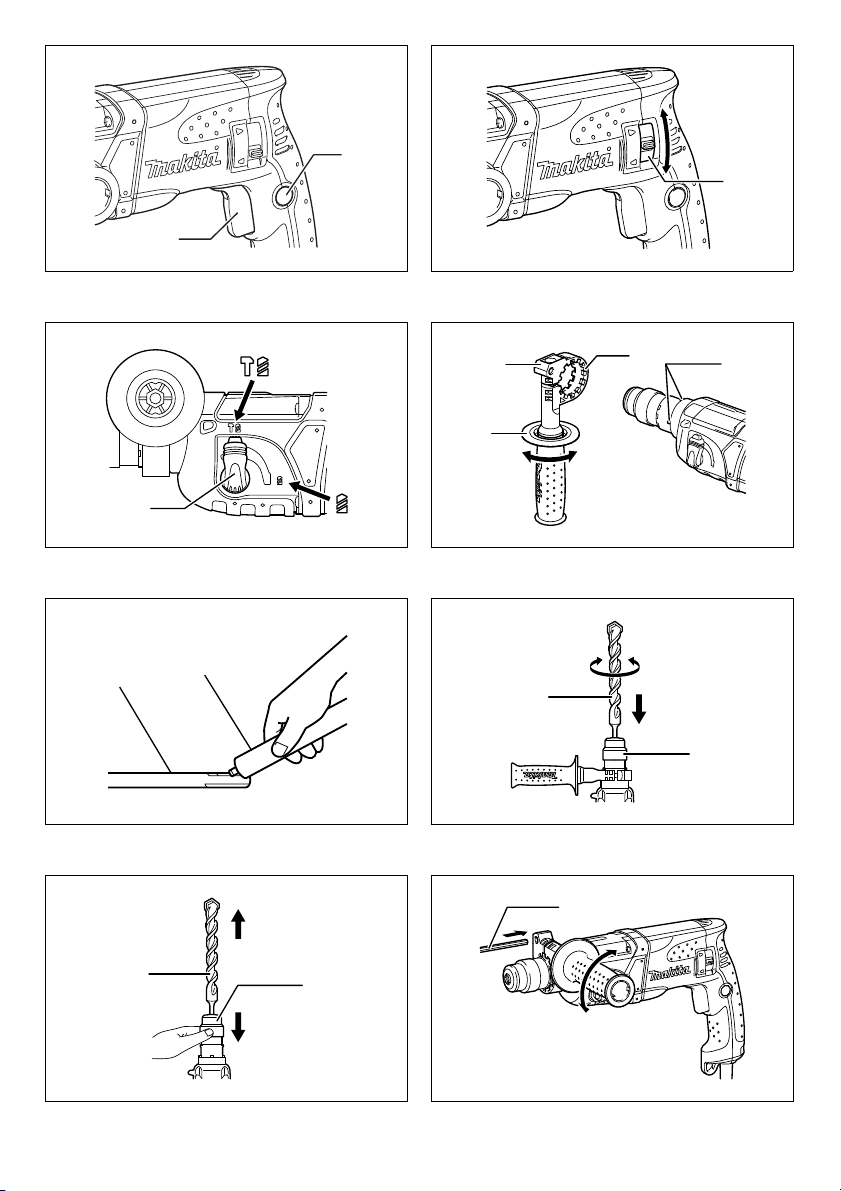

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop. For continuous
operation, pull the switch trigger and then push in the lock
button. To stop the tool from the locked position, pull the
switch trigger fully, then release it.
Reversing switch action (Fig. 2)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• If the switch trigger can not be depressed, check to see
that the reversing switch is fully set to position (A
side) or (B side).
This tool has a reversing switch to change the direction of
rotation. Move the reversing switch lever to the position
(A side) for clockwise rotation or the position (B
side) for counterclockwise rotation.
Selecting the action mode (Fig. 3)
This tool employs an action mode changing knob. Select
one of the two modes suitable for your work needs by
using this knob.
For rotation only, turn the knob so that the arrow on the
knob points toward the symbol on the tool body.
For rotation with hammering, turn the knob so that the
arrow on the knob points toward the symbol on the
tool body.
CAUTION:
• Always set the knob fully to your desired mode symbol.
If you operate the tool with the knob positioned halfway
between the mode symbols, the tool may be damaged.
• If it is difficult to turn the knob from position, briefly
switch on the tool, and then turn the knob again.
Forcibly turning the knob may damage the tool.
• Use the knob after the tool comes to a complete stop.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off the
tool immediately. This will help prevent premature wear
of the tool.
• Bits such as hole saw, which tend to pintch or catch
easily in the hole, are not appropriate for this tool. This
is because they will cause the torque limiter to actuate
too frequently.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Side grip (auxiliary handle) (Fig. 4)
CAUTION:
• Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel. Then tighten
the grip by turning clockwise at the desired position. It
may be swung 360° so as to be secured at any position.
Bit grease
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 - 1 g).
This chuck lubrication assures smooth action and longer
service life.

6
Installing or removing drill bit (Fig. 5)
Clean the bit shank and apply bit grease before installing
the bit. (Fig. 6)
Insert the bit into the tool. Turn the bit and push it in until it
engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out. (Fig. 7)
Depth gauge (Fig. 8)
The depth gauge is convenient for drilling holes of uniform
depth. Loosen the side grip and insert the depth gauge
into the hole in the side grip. Adjust the depth gauge to the
desired depth and tighten the side grip.
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the gear housing.
Dust cup

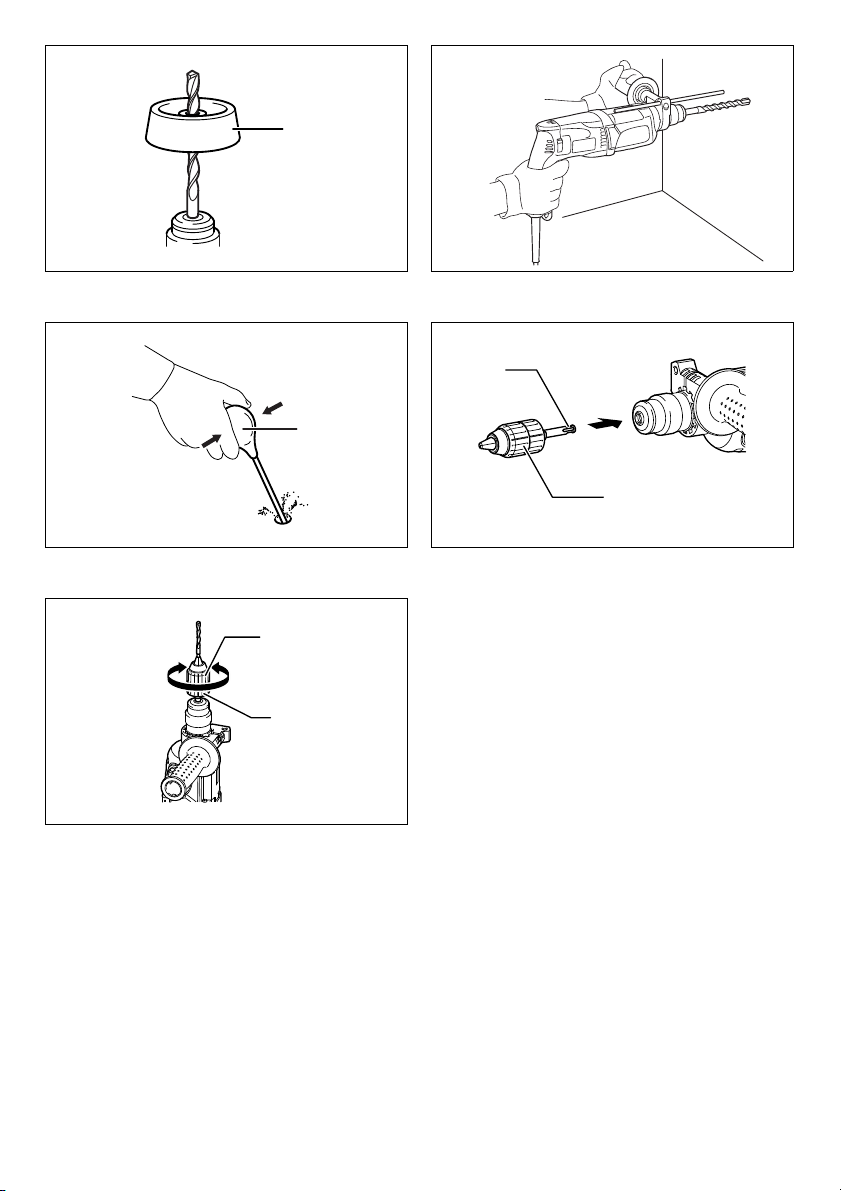

Optional accessory (Fig. 9)
Use the dust cup to prevent dust from falling over the tool
and on yourself when performing overhead drilling
operations. Attach the dust cup to the bit as shown in the
figure. The size of bits which the dust cup can be attached
to is as follows.
006406
OPERATION
Hammer drilling operation (Fig. 10)
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light pressure
gives best results. Keep the tool in position and prevent it
from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with chips
and particles, or when striking reinforcing rods
embedded in the concrete. Always use the side grip
(auxiliary handle) and firmly hold the tool by both side
grip and switch handle during operations. Failure to do
so may result in the loss of control of the tool and
potentially severe injury.
NOTE:
Eccentricity in the bit rotation may occur while operating
the tool with no load. The tool automatically centers itself
during operation. This does not affect the drilling
precision.
Blow-out bulb (optional accessory)
(Fig. 11)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Drilling in wood or metal (Fig. 12 & 13)
Use the optional drill chuck assembly. When installing it,
refer to “Installing or removing drill bit” described on the
previous page.
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as it
will go. Hold the ring firmly and turn the sleeve clockwise
to tighten the chuck.
To remove the bit, hold the ring and turn the sleeve
counterclockwise. Set the action mode changing knob to
“rotation only”.
You can drill up to 13 mm diameter in metal and up to
32 mm diameter in wood.
CAUTION:
• Never use “rotation with hammering” when the drill
chuck assembly is installed on the tool. The drill chuck
assembly may be damaged.
Also, the drill chuck will come off when reversing the
tool.
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.
• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
• When performing diamond core drilling operations,
always set the change lever to the position to use
“rotation only” action. If performing diamond core
drilling operations using “rotation with hammering”
action, the diamond core bit may be damaged.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
Bit diameter
Dust cup 5 6 mm - 14.5 mm
Dust cup 9 12 mm - 16 mm

7
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• SDS-Plus Carbide-tipped bits
• Core bit
• Diamond core bit
• Drill chuck assembly
• Drill chuck S13
• Chuck adapter
• Chuck key S13
• Bit grease
• Side grip
• Depth gauge
• Blow-out bulb
•Dustcup
• Dust extractor attachment
• Safety goggles
• Plastic carrying case
• Keyless drill chuck
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ from
country to country.
Noise ENG905-1
The typical A-weighted noise level determined according
to EN62841-2-6:
Sound pressure level (LpA): 88 dB (A)
Sound power level (LWA): 99 dB (A)
Uncertainty (K): 3 dB (A)
ENG907-1
• The declared noise emission value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
• The declared noise emission value(s) may also be
used in a preliminary assessment of exposure.
WARNING:
•Wear ear protection.
•The noise emission during actual use of the power
tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
•Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
Vibration ENG900-1
The vibration total value (tri-axial vector sum) determined
according to EN62841-2-6:
Work mode: hammer drilling into concrete
Vibration emission (ah,HD): 14.0 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-2
• The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
• The declared vibration total value(s) may also be used
in a preliminary assessment of exposure.
WARNING:
•The vibration emission during actual use of the
power tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
•Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
Declarations of Conformity
For European countries only
The Declarations of conformity are included in Annex A to
this instruction manual.

8
FRANÇAIS (Instructions d’origine)
Descriptif
CARACTERISTIQUES
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Le poids peut être différent selon les accessoires. Les associations la plus légère et la plus lourde, conformément à la
procédure EPTA 01/2014, sont indiquées dans le tableau.
Utilisations ENE042-1
L’outil est conçu pour le perçage avec impacts et le
perçage dans la brique, le béton et la pierre.
Il convient également au perçage sans impacts dans le
bois, le métal, la céramique et le plastique.
Alimentation ENF002-2
L’outil ne doit être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque
signalétique, et il ne peut fonctionner que sur un courant
secteur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
Consignes de sécurité générales
pour outils électriques GEA010-2
AVERTISSEMENT : Veuillez lire toutes les
consignes de sécurité, instructions, illustrations et
spécifications qui accompagnent cet outil électrique.
Le non-respect de toutes les instructions indiquées ci-
dessous peut entraîner une électrocution, un incendie et/
ou de graves blessures.
Conservez toutes les mises en
garde et instructions pour
référence ultérieure.
Le terme « outil électrique » dans les avertissements fait
référence à l’outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou à l’outil électrique fonctionnant
sur batterie (sans cordon d’alimentation).
CONSIGNES DE SÉCURITÉ POUR
LE MARTEAU PERFORATEUR
GEB243-1
Consignes de sécurité pour toutes les tâches
1. Portez des protecteurs d’oreilles. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la ou les poignées auxiliaires, si l’outil en
possède. Toute perte de maîtrise de l’outil comporte
un risque de blessure.
3. Tenez l’outil électrique par des surfaces de prise
isolées lorsque vous effectuez une tâche au cours
de laquelle l’accessoire de coupe peut entrer en
contact avec des fils cachés ou son propre
cordon. Le contact de l’accessoire de coupe avec un
fil sous tension peut transmettre du courant dans les
pièces métalliques exposées de l’outil électrique et
électrocuter l’opérateur.
Consignes de sécurité en cas d’utilisation de forets
longs avec un marteau perforateur
1. Commencez toujours le perçage à basse vitesse
avec la pointe du foret en contact avec la pièce. À
une vitesse plus élevée, le foret risque de se tordre s’il
1. Gâchette
2. Bouton de verrouillage
3. Levier de l’inverseur
4. Bouton de changement de mode
5. Base de la poignée
6. Poignée latérale
7. Desserrer
8. Serrer
9. Dents
10. Partie saillante
11. Arbre du foret
12. Graisse à foret
13. Foret
14. Couvercle du mandrin
15. Jauge de profondeur
16. Collecteur de poussières
17. Poire soufflante
18. Adaptateur de mandrin
19. Mandrin autoserrant
20. Manchon
21. Bague
Modèle HR2230
Capacités
Béton 22 mm
Trépan carottier 54 mm
Trépan diamanté (type sec) 65 mm
Acier 13 mm
Bois 32 mm
Vitesse à vide (min-1)0-1050
Frappes par minute 0 - 4 050
Longueur totale 357 mm
Poids net 2,6 - 3,1 kg
Niveau de sécurité /II

9
lui est permis de tourner librement sans toucher la
pièce, ce qui présente un risque de blessure.
2. Appliquez une pression uniquement en ligne
directe avec le foret et n’exercez pas une pression
excessive. Les forets peuvent se tordre et se casser
ou provoquer la perte de contrôle, ce qui présente un
risque de blessure.
Consignes de sécurité supplémentaires
1. Portez un casque de sécurité (casque de chantier),
des lunettes de sécurité et/ou un écran facial. Les
lunettes de vue ou les lunettes de soleil NE sont
PAS des lunettes de sécurité. Il est également
vivement recommandé de porter un masque anti-
poussière et des gants matelassés.
2. Avant utilisation, assurez-vous que le foret est
bien fixé en place.
3. Dans des conditions normales de fonctionnement,
l’outil est conçu pour émettre des vibrations. Les
vis peuvent se desserrer facilement et provoquer
une panne ou un accident. Avant utilisation,
vérifiez soigneusement que les vis sont bien
serrées.
4. Par temps froid ou si l’outil n’a pas été utilisé
pendant longtemps, laissez-le chauffer un instant
en le faisant fonctionner à vide. Cela ramollira le
lubrifiant. Si vous ne chauffez pas adéquatement
l’outil, le martelage s’exécutera difficilement.
5. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve en
dessous de vous quand vous utilisez l’outil en
hauteur.
6. Tenez l’outil fermement à deux mains.
7. Éloignez les mains des pièces en mouvement.
8. Ne vous éloignez pas en laissant l’outil tourner. Ne
le faites fonctionner que lorsque vous l’avez bien
en main.
9. Ne pointez l’outil vers personne dans la zone
d’utilisation. Le foret peut être projeté et blesser
gravement quelqu’un.
10. Ne touchez pas le foret, les pièces situées près du
foret ou la pièce immédiatement après utilisation ;
ils peuvent être extrêmement chauds et vous
brûler la peau.
11. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez tout
contact avec la peau. Suivez les données de
sécurité du fournisseur du matériau.
12. Ne touchez pas la prise d’alimentation avec des
mains humides.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le
produit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner de
graves blessures.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est éteint et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne correctement et revient en position
d’arrêt (« OFF ») lorsqu’elle est relâchée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que l’on
accroît la pression exercée sur la gâchette. Pour l’arrêter,
relâchez la gâchette. Pour un fonctionnement continu,
appuyez sur la gâchette puis enfoncez le bouton de
verrouillage. Pour arrêter l’outil alors qu’il est en position
verrouillée, appuyez à fond sur la gâchette puis relâchez-
la.
Marche arrière (Fig. 2)
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois l’outil complètement
arrêté. Si vous changez le sens de rotation de l’outil
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Si la gâchette ne peut pas être relâchée, vérifiez si
l’inverseur est bien bloqué en position (A) ou
(B).
L’outil possède un inverseur qui permet de changer le
sens de rotation. Placez l’inverseur en position A pour
une rotation vers la droite, ou en position B pour une
rotation vers la gauche.
Sélection du mode de fonctionnement
(Fig. 3)
Cet outil est doté d’un bouton de changement de mode.
Utilisez-le pour sélectionner, parmi les deux modes
disponibles, celui qui convient au travail à exécuter.
Pour la rotation uniquement, tournez le bouton de sorte
que sa flèche pointe vers le symbole sur le corps de
l’outil.
Pour la rotation avec impacts, tournez le bouton de sorte
que sa flèche pointe vers le symbole sur le corps de
l’outil.
ATTENTION :
• Placez toujours le bouton avec précision sur l’indication
du mode désiré. Si vous utilisez l’outil alors que le
bouton se trouve à mi-course entre deux symboles de
mode, l’outil risque de subir des dommages.
• S’il s’avère difficile de tourner le bouton depuis la
position , allumez brièvement l’outil, puis tournez
de nouveau le bouton. Si vous forcez pour tourner le
bouton, vous risquez d’endommager l’outil.
• N’actionnez le bouton qu’une fois l’outil complètement
arrêté.

10
Limiteur de couple
Le limiteur de couple s’active lorsqu’un niveau de couple
donné est atteint. Le moteur débrayera alors de l’arbre de
sortie. Lorsque cela se produit, le foret cesse de tourner.
ATTENTION :
• Éteignez l’outil immédiatement lorsque le limiteur de
couple s’active. Cela aidera à prévenir l’usure trop
rapide de l’outil.
• Les mèches comme la scie à trous qui se bloquent ou
se coincent fréquemment dans le trou ne sont pas
indiquées pour cet outil. En effet, l’actionnement du
limiteur de moment de torsion serait trop fréquent.
ASSEMBLAGE
ATTENTION :
• Avant d’effectuer toute intervention sur l’outil, assurez-
vous toujours qu’il est éteint et débranché.
Poignée latérale (poignée auxiliaire)
(Fig. 4)
ATTENTION :
• Pour une utilisation sûre, utilisez toujours la poignée
latérale.
Installez la poignée latérale de sorte que les dents de la
poignée pénètrent entre les saillies du barillet de l’outil.
Serrez ensuite la poignée en la tournant dans le sens des
aiguilles d’une montre jusqu’à la position désirée. Elle
peut être fixée sur n’importe quelle position puisqu’elle
pivote sur 360°.
Graisse à foret
Enduisez à l’avance la tête de l’arbre du foret d’une petite
quantité de graisse à foret (environ 0,5 à 1 g).
Cette lubrification du mandrin assure un fonctionnement
fluide et une durée de vie plus longue.
Pose ou retrait du foret (Fig. 5)
Nettoyez l’arbre du foret et appliquez de la graisse à foret
avant d’installer le foret. (Fig. 6)
Insérez le foret dans l’outil. Tournez le foret et enfoncez-le
jusqu’à ce qu’il s’engage.
Après l’installation, tirez toujours sur le foret pour vous
assurer qu’il demeure fermement en place.
Pour retirer le foret, tirez le couvercle du mandrin
complètement vers le bas puis tirez sur le foret. (Fig. 7)
Jauge de profondeur (Fig. 8)
La tige de profondeur est pratique pour percer des trous
de même profondeur. Desserrez la poignée latérale et
insérez la jauge de profondeur dans l’orifice de la poignée
latérale. Réglez la jauge de profondeur sur la profondeur
désirée et serrez la poignée latérale.
REMARQUE :
• Il n’est pas possible d’utiliser la jauge de profondeur
sur la position où elle frappe contre le carter
d’engrenages.
Collecteur de poussières
Accessoire en option (Fig. 9)
Utilisez le collecteur de poussières pour éviter que les
poussières ne tombent de l’outil et sur vous lors des
travaux de perçage au-dessus de la tête. Fixez le
collecteur de poussières au foret de la façon indiquée sur
la figure. Les tailles de foret qui permettent de fixer le
collecteur de poussières sont les suivantes.
006406
UTILISATION
Perçage à percussion (Fig. 10)
Placez le foret au point où vous désirez percer le trou,
puis appuyez sur la gâchette. Ne forcez pas l’outil. Vous
obtiendrez de meilleurs résultats avec une légère
pression. Gardez l’outil dans cette position et évitez qu’il
ne glisse à l’extérieur du trou.
N’appliquez pas plus de pression lorsque le trou se
bouche de copeaux ou particules. Faites plutôt tourner
l’outil au ralenti, puis retirez partiellement le foret du trou.
Vous pourrez poursuivre le perçage de façon normale
après avoir répété quelques fois cette opération.
ATTENTION :
• Une force de torsion énorme et soudaine s’exerce sur
l’outil et le foret lors du perçage du trou, lorsque ce
dernier est bouché par des copeaux et particules ou
lorsque le foret frappe contre les armatures d’une
structure en béton armé. Utilisez toujours la poignée
latérale (poignée auxiliaire) et tenez fermement l’outil
par la poignée latérale et la poignée de la gâchette
pendant l’utilisation. Autrement vous risquez de perdre
la maîtrise de l’outil et vous courez un risque de
blessure grave.
REMARQUE :
Il se peut que le foret tourne de manière excentrique
lorsque l’outil fonctionne à vide. L’outil se recentre de lui-
même pendant l’opération. Cela n’affecte pas la précision
du perçage.
Poire soufflante (accessoire en option)
(Fig. 11)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Perçage dans le bois ou le métal
(Fig. 12 et 13)
Utilisez l’ensemble mandrin en option. Pour l’installer,
reportez-vous à la procédure « Installation ou retrait du
foret », décrite à la page précédente.
Tenez la bague et tournez le manchon vers la gauche
pour ouvrir les mâchoires du mandrin. Insérez le foret à
fond dans le mandrin. Tenez la bague fermement et
tournez le manchon vers la droite pour serrer le mandrin.
Pour retirer le foret, tenez la bague et tournez le manchon
vers la gauche. Réglez le bouton de changement de
mode sur le symbole « rotation uniquement ».
Vous pouvez percer avec un diamètre maximal de 13 mm
dans le métal et de 32 mm dans le bois.
Diamètre du foret
Collecteur de poussières 5 6 mm à 14,5 mm
Collecteur de poussières 9 12 mm à 16 mm

11
ATTENTION :
• N’utilisez jamais le mode « rotation avec impacts »
lorsque l’ensemble mandrin est installé sur l’outil. Vous
risqueriez d’endommager l’ensemble mandrin.
De plus, le mandrin se détachera si vous retournez
l’outil.
• Une pression excessive sur l’outil n’accélère pas le
perçage. En fait, une pression excessive
endommagera le bout du foret, réduira l’efficacité de
l’outil et raccourcira sa durée de vie.
• Une force énorme s’exerce sur l’outil et le foret lorsque
ce dernier sort par la face opposée de la pièce. Tenez
l’outil fermement et faites bien attention lorsque le foret
se met à sortir par la face opposée de la pièce.
• Un foret coincé peut être retiré en réglant simplement
l’inverseur sur la rotation inverse pour faire marche
arrière. L’outil peut toutefois faire brusquement marche
arrière si vous ne le tenez pas fermement.
• Immobilisez toujours les petites pièces à travailler dans
un étau ou un dispositif de fixation similaire.
• Lors du perçage avec un trépan diamanté, positionnez
toujours le levier de réglage sur la fonction « rotation
uniquement ». En cas d’utilisation de la fonction «
rotation avec impacts » pendant le perçage avec un
trépan diamanté, ce dernier risque d’être endommagé.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est éteint et
débranché avant d’effectuer tout travail d’inspection ou
d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou de produit similaire. Ces produits risquent
de provoquer des décolorations, des déformations ou
des fissures.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des
charbons, et tout autre travail d’entretien ou de réglage
doivent être effectués dans un centre de service après-
vente Makita agréé, exclusivement avec des pièces de
rechange Makita.
ACCESSOIRES FOURNIS EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour être utilisés avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont été
conçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre Centre de service local Makita.
• Forets à pointe de carbure SDS-Plus
• Trépan carottier
• Trépan diamanté
• Ensemble mandrin
• Mandrin S13
• Adaptateur de mandrin
• Clé de mandrin S13
• Graisse à foret
• Poignée latérale
• Jauge de profondeur
• Poire soufflante
• Collecteur de poussières
• Fixation d’extracteur de poussières
• Lunettes de sécurité
• Étui en plastique
• Mandrin autoserrant
REMARQUE :
• Certains éléments de la liste peuvent être inclus en tant
qu’accessoires standard dans le coffret de l’outil
envoyé. Ils peuvent varier suivant les pays.
Bruit ENG905-1
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN62841-2-6 :
Niveau de pression sonore (LpA) : 88 dB (A)
Niveau de puissance sonore (LWA) : 99 dB (A)
Incertitude (K) : 3 dB (A)
ENG907-1
• La ou les valeurs d’émission de bruit déclarées ont été
mesurées conformément à la méthode de test
standard et peuvent être utilisées pour comparer les
outils entre eux.
• La ou les valeurs d’émission de bruit déclarées
peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
•Portez un serre-tête antibruit.
•L’émission de bruit lors de l’usage réel de l’outil
électrique peut être différente de la ou des valeurs
déclarées, suivant la façon dont l’outil est utilisé,
particulièrement selon le type de pièce usinée.
•Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles
d’utilisation (en tenant compte de toutes les
composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension,
lorsqu’il tourne à vide et le moment de son
déclenchement).
Vibration ENG900-1
La valeur totale de vibration (somme du vecteur triaxial)
déterminée selon la norme EN62841-2-6 :
Mode de fonctionnement : perçage à percussion
dans le béton
Émission de vibrations (ah,HD) : 14,0 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-2
• La ou les valeurs de vibration totales déclarées ont été
mesurées conformément à la méthode de test
standard et peuvent être utilisées pour comparer les
outils entre eux.
• La ou les valeurs de vibration totales déclarées
peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
•L’émission de vibrations lors de l’usage réel de
l’outil électrique peut être différente de la ou des
valeurs déclarées, suivant la façon dont l’outil est

12
utilisé, particulièrement selon le type de pièce
usinée.
•Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles
d’utilisation (en tenant compte de toutes les
composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension,
lorsqu’il tourne à vide et le moment de son
déclenchement).
Déclarations de conformité
Pour les pays européens uniquement
Les déclarations de conformité sont fournies en Annexe A
à ce mode d’emploi.

13
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
TECHNISCHE ANGABEN
• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts
ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.
• Das Gewicht kann abhängig von den Aufsätzen unterschiedlich sein. Die leichteste und die schwerste Kombination,
gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.
Verwendungszweck ENE042-1
Das Werkzeug ist zum Schlagbohren und Bohren in
Ziegelstein, Beton und Stein vorgesehen.
Es eignet sich auch für normales Bohren in Holz, Metall,
Keramik und Kunststoff.
Stromversorgung ENF002-2
Das Werkzeug darf nur an eine Stromversorgung mit
Einphasen-Wechselstrom mit der auf dem Typenschild
angegebenen Spannung angeschlossen werden. Das
Werkzeug verfügt über ein doppelt isoliertes Gehäuse
und kann daher auch an einer Stromversorgung ohne
Schutzkontakt betrieben werden.
Allgemeine
Sicherheitswarnungen für
Elektrowerkzeuge GEA010-2
WARNUNG: Lesen Sie alle Sicherheitshinweise,
Anweisungen, Abbildungen und Spezifikationen, die
diesem Elektrowerkzeug beiliegen. Eine Missachtung
der unten aufgeführten Anweisungen kann zu einem
elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und
Anweisungen für spätere
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
SICHERHEITSWARNUNGEN FÜR
BOHRHAMMER GEB243-1
Sicherheitsanweisungen für alle Betriebsvorgänge
1. Tragen Sie Gehörschützer. Lärmeinwirkung kann
Gehörschädigung verursachen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er (sie)
mit dem Werkzeug geliefert wurde(n). Verlust der
Kontrolle kann Personenschäden verursachen.
3. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass das
Schneidzubehör verborgene Kabel oder das
eigene Kabel kontaktiert. Wenn das
Schneidzubehör ein Strom führendes Kabel
kontaktiert, können die freiliegenden Metallteile des
Elektrowerkzeugs ebenfalls Strom führend werden, so
dass der Benutzer einen elektrischen Schlag erleiden
kann.
1. Ein/Aus-Schalter
2. Arretiertaste
3. Umschalthebel
4. Drehknopf zum Wechsel der
Aktionsbetriebsart
5. Grifffläche
6. Seitengriff
7. Lösen
8. Festziehen
9. Zähne
10. Vorsprung
11. Aufnahmeschaft
12. Bohrer-/Meißelfett
13. Einsatz
14. Werkzeugverriegelung
15. Tiefenanschlag
16. Staubschutzkappe
17. Ausblasvorrichtung
18. Bohrfutteradapter
19. Schlüsselloses Bohrfutter
20. Kranz
21. Ring
Modell HR2230
Max. Bohrdurchmesser
Beton 22 mm
Bohrkrone 54 mm
Diamantbohrkrone
(Trockentyp) 65 mm
Stahl 13 mm
Holz 32 mm
Leerlaufgeschwindigkeit (min-1) 0 -1.050
Schläge pro Minute 0 - 4.050
Gesamtlänge 357 mm
Nettogewicht 2,6 - 3,1 kg
Sicherheitsklasse /II

14
Sicherheitsanweisungen bei Verwendung von langen
Bohrereinsätzen mit Bohrhämmern
1. Starten Sie den Bohrvorgang immer mit einer
niedrigen Drehzahl und bei Kontakt der
Einsatzspitze mit dem Werkstück. Bei höheren
Drehzahlen besteht die Gefahr, dass sich der Einsatz
verbiegt, wenn zugelassen wird, dass er ohne Kontakt
mit dem Werkstück frei rotiert, was zu
Personenschäden führen kann.
2. Üben Sie Druck nur in direkter Linie mit dem
Einsatz aus, und wenden Sie keinen übermäßigen
Druck an. Einsätze können sich verbiegen, was
Bruch oder Verlust der Kontrolle verursachen und zu
Personenschäden führen kann.
Zusätzliche Sicherheitswarnungen
1. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine Schutzbrille.
Das Tragen einer Staubmaske und dick
gepolsterter Handschuhe ist ebenfalls zu
empfehlen.
2. Vergewissern Sie sich vor der Arbeit, dass der
Einsatz sicher montiert ist.
3. Das Werkzeug erzeugt konstruktionsbedingt
Vibrationen bei normalem Betrieb. Durch
Lockerung von Schrauben kann es zu einem
Ausfall oder Unfall kommen. Unterziehen Sie die
Schrauben vor der Arbeit einer sorgfältigen
Festigkeitsprüfung.
4. Lassen Sie das Werkzeug bei niedrigen
Temperaturen oder nach längerer Nichtbenutzung
eine Zeit lang im Leerlauf warm laufen. Dadurch
wird die Schmierung verbessert. Betrieb im kalten
Zustand erschwert die Schlagbohrarbeit.
5. Achten Sie stets auf sicheren Stand. Vergewissern
Sie sich bei Einsatz des Werkzeugs an
hochgelegenen Arbeitsplätzen, dass sich keine
Personen darunter aufhalten.
6. Halten Sie das Werkzeug mit beiden Händen fest.
7. Halten Sie Ihre Hände von beweglichen Teilen
fern.
8. Lassen Sie das Werkzeug nicht unbeaufsichtigt
laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
9. Richten Sie das Werkzeug während des Betriebs
nicht auf umstehende Personen. Der Einsatz
könnte herausschnellen und schwere
Verletzungen verursachen.
10. Vermeiden Sie eine Berührung des Einsatzes, der
umliegenden Teile oder des Werkstücks
unmittelbar nach der Bearbeitung, weil die Teile
noch sehr heiß sind und Hautverbrennungen
verursachen können.
11. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materiallieferanten.
12. Fassen Sie den Netzstecker nicht mit nassen
Händen an.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt
abhalten. MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
Bedienung des Schalters (Abb. 1)
ACHTUNG:
• Achten Sie vor dem Einstecken des Werkzeug-
Netzsteckers darauf, dass sich der Ein/Aus-Schalter
korrekt bedienen lässt und beim Loslassen in die
Position „OFF“ (AUS) zurückkehrt.
Betätigen Sie zum Starten des Werkzeugs einfach den
Ein/Aus-Schalter. Die Geschwindigkeit des Werkzeugs
wird durch erhöhten Druck auf den Ein/Aus-Schalter
gesteigert. Lassen Sie den Ein/Aus-Schalter los, um das
Werkzeug auszuschalten. Betätigen Sie für einen
Dauerbetrieb den Ein/Aus-Schalter und drücken Sie dann
die Arretiertaste hinein. Zur Aufhebung der Arretierung
müssen Sie den Ein/Aus-Schalter bis zum Anschlag
betätigen und anschließend loslassen.
Bedienung des Umschalters (Abb. 2)
ACHTUNG:
• Überprüfen Sie vor jedem Betrieb immer die
Drehrichtung.
• Der Umschalter darf nur betätigt werden, wenn das
Werkzeug ganz angehalten wurde. Wenn Sie die
Drehrichtung ändern, solange das Werkzeug noch
läuft, kann es beschädigt werden.
• Lässt sich der Ein/Aus-Schalter nicht drücken,
überprüfen Sie, dass der Umschalter korrekt auf die
Stellung (Seite A) beziehungsweise (Seite B)
eingestellt ist.
Dieses Werkzeug verfügt über einen Umschalter, mit dem
die Drehrichtung geändert werden kann. Stellen Sie für
eine Drehbewegung im Uhrzeigersinn den Umschalthebel
in die Stellung (Seite A) und für eine Drehbewegung
gegen den Uhrzeigersinn in die Stellung (Seite B).
Auswahl der Aktionsbetriebsart (Abb. 3)
Dieses Werkzeug verfügt über einen Drehknopf zum
Wechsel der Aktionsbetriebsart. Mit Hilfe dieses
Drehknopfes können Sie die Betriebsart auswählen, die
sich für Ihre Arbeitsanforderungen am besten eignet. Es
stehen zwei Betriebsarten zur Auswahl.
Für eine reine Drehbewegung müssen Sie den Drehknopf
so drehen, dass der Pfeil auf dem Drehknopf auf das
Symbol am Werkzeugkörper zeigt.

15
Zum Schlagbohren müssen Sie den Drehknopf so
drehen, dass der Pfeil auf dem Drehknopf auf das Symbol
am Werkzeugkörper zeigt.
ACHTUNG:
• Stellen Sie den Drehknopf immer richtig auf das
Symbol für die gewünschte Betriebsart ein. Wenn Sie
das Werkzeug betreiben und sich der Drehknopf
zwischen den einzelnen Betriebsartsymbolen befindet,
kann das Werkzeug beschädigt werden.
• Falls sich der Knopf nur schwer aus der Position
drehen lässt, schalten Sie das Werkzeug kurz ein, und
drehen Sie dann den Knopf erneut. Gewaltsames
Drehen des Knopfes kann das Werkzeug beschädigen.
• Betätigen Sie den Drehknopf erst, wenn das Werkzeug
ganz angehalten wurde.
Drehmomentbegrenzung
Die Drehmomentbegrenzung schaltet sich ein, wenn eine
bestimmte Drehmomentstufe erreicht ist. Der Motor wird
von der Antriebswelle ausgekuppelt. In diesem Fall
kommt der Einsatz zum Stillstand.
ACHTUNG:
• Wenn sich die Drehmomentbegrenzung einschaltet,
muss das Werkzeug sofort ausgeschaltet werden. Auf
diese Weise wird ein vorzeitiger Verschleiß des
Werkzeugs vermieden.
• Einsätze, wie z. B. eine Lochsäge, die zum Klemmen
oder Hängenbleiben in der Bohrung neigen, sind für
diese Maschine nicht geeignet, weil sie eine zu häufige
Aktivierung des Drehmomentbegrenzers verursachen.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie irgendwelche Arbeiten am
Werkzeug durchführen.
Seitengriff (Zusatzgriff) (Abb. 4)
ACHTUNG:
• Verwenden Sie stets den Seitengriff, um die
Betriebssicherheit zu gewährleisten.
Montieren Sie den Seitengriff so, dass die Zähne an der
Grifffläche zwischen die Vorsprünge an der
Werkzeugtrommel passen. Ziehen Sie anschließend den
Griff an, indem Sie ihn an der gewünschten Position im
Uhrzeigersinn drehen. Da er um 360° gedreht werden
kann, kann er an jeder beliebigen Stelle befestigt werden.
Bohrer-/Meißelfett
Schmieren Sie den Aufnahmeschaftkopf im Vorfeld mit
etwas Bohrerfett (ca. 0,5 - 1 g).
Diese Schmierung des Bohrfutters garantiert einen
reibungslosen Betrieb und eine längere Lebensdauer.
Montage und Demontage des
Bohrereinsatzes (Abb. 5)
Reinigen Sie den Aufnahmeschaft und schmieren Sie ihn
vor der Montage des Einsatzes mit ein wenig Fett.
(Abb. 6)
Montieren Sie den Einsatz am Werkzeug. Drehen Sie den
Einsatz und drücken Sie ihn hinein, bis er einrastet.
Überprüfen Sie nach der Montage stets, ob der Einsatz
einwandfrei sitzt, indem Sie versuchen, ihn herausziehen.
Ziehen Sie die Werkzeugverriegelung zum Entfernen des
Einsatzes ganz nach unten und ziehen Sie den Einsatz
heraus. (Abb. 7)
Tiefenanschlag (Abb. 8)
Der Tiefenanschlag ist beim Bohren von Löchern mit einer
einheitlichen Bohrtiefe hilfreich. Lockern Sie den
Seitengriff und setzen Sie den Tiefenanschlag in die
Öffnung am Seitengriff. Stellen Sie den Tiefenanschlag
auf die gewünschte Tiefe ein und ziehen Sie den
Seitengriff an.
HINWEIS:
• Der Tiefenanschlag kann nicht an der Stelle verwendet
werden, an der er gegen das Getriebegehäuse schlägt.
Staubschutzkappe
Sonderzubehör (Abb. 9)
Verwenden Sie bei Überkopfbohrarbeiten die
Staubschutzkappe, damit kein Staub auf das Werkzeug
oder Sie selbst fällt. Befestigen Sie die Staubschutzkappe
wie in der Abbildung dargestellt auf dem Einsatz. Die
Staubschutzkappe kann für folgende Bohreinsatzgrößen
verwendet werden.
006406
BETRIEB
Schlagbohrbetrieb (Abb. 10)
Setzen Sie den Einsatz auf die gewünschte Position für
die Bohrung, und ziehen Sie dann den Ein/Aus-Schalter.
Üben Sie keinen übermäßigen Druck auf das Werkzeug
aus. Wenn Sie nur leichten Druck ausüben, erzielen Sie
die besten Ergebnisse. Halten Sie das Werkzeug in
Position und achten Sie darauf, dass es nicht von der
Bohrung abrutscht.
Verstärken Sie den Druck nicht, wenn die Bohrung durch
Holzspäne oder -partikel verstopft ist. Führen Sie
stattdessen das Werkzeug im Leerlauf aus und entfernen
Sie dann den Einsatz teilweise aus der Bohrung. Wenn
Sie diesen Vorgang mehrmals wiederholen, wird die
Bohrung gesäubert und Sie können den normalen
Bohrvorgang fortsetzen.
ACHTUNG:
• Beim Lochdurchschlag, wenn die Bohrung durch
Holzspäne und -partikel verstopft ist oder wenn das
Werkzeug auf Verstärkungsstangen im Beton trifft,
wirken enorme und abrupte Drehkräfte auf das
Werkzeug bzw. den Einsatz. Verwenden Sie stets den
Seitengriff (Zusatzgriff) und halten Sie während der
Arbeit das Werkzeug am Seitengriff und am
Schaltergriff fest. Ansonsten kann es sein, dass Sie die
Kontrolle über das Werkzeug verlieren und sich schwer
verletzen.
Einsatzdurchmesser
Staubschutzkappe 5 6 mm - 14,5 mm
Staubschutzkappe 9 12 mm - 16 mm

16
HINWEIS:
Es kann zu einer Rundlaufabweichung in der
Bohrerdrehung kommen, wenn das Werkzeug mit Nulllast
betrieben wird. Während des Betriebs zentriert sich das
Werkzeug automatisch. Dies hat keinen Einfluss auf die
Bohrgenauigkeit.
Ausblasvorrichtung (optionales Zubehör)
(Abb. 11)
Wenn Sie das Loch gebohrt haben, entfernen Sie mit Hilfe
der Ausblasvorrichtung den Staub aus der Bohrung.
Bohren in Holz oder Metall (Abb. 12 und
13)
Verwenden Sie den optionalen Bohrfuttersatz. Lesen Sie
zu dessen Montage den Abschnitt „Montage und
Demontage des Einsatzes“ auf der vorherigen Seite.
Halten Sie den Ring fest und drehen Sie den Kranz gegen
den Uhrzeigersinn, um die Spannfutterbacken zu öffnen.
Schieben Sie den Einsatz so weit wie möglich in das
Spannfutter. Halten Sie den Ring fest und drehen Sie den
Kranz im Uhrzeigersinn, um das Spannfutter anzuziehen.
Wenn Sie den Einsatz entfernen möchten, müssen Sie
den Ring festhalten und den Kranz gegen den
Uhrzeigersinn drehen. Stellen Sie den Drehknopf zum
Wechsel der Aktionsbetriebsart auf „nur Drehbewegung“.
Der maximale Bohrdurchmesser beträgt 13 mm bei Metall
und 32 mm bei Holz.
ACHTUNG:
• Wenn der Bohrfuttersatz am Werkzeug montiert ist,
darf auf keinen Fall die Betriebsart „Schlagbohren“
verwendet werden. Andernfalls kann der Bohrfuttersatz
beschädigt werden.
Darüber hinaus kann sich das Bohrfutter bei Linkslauf
des Werkzeugs lösen.
• Der Bohrvorgang kann durch übermäßigen Druck auf
das Werkzeug nicht beschleunigt werden. Dieser
übermäßige Druck beschädigt im Gegenteil die Spitze
Ihres Bohrers, vermindert die Leistung des Werkzeugs
und verkürzt dessen Lebensdauer.
• Beim Lochdurchschlag wirken enorme Drehkräfte auf
das Werkzeug/den Einsatz. Halten Sie das Werkzeug
fest und seien Sie vorsichtig, wenn der Bohrer das
Werkstück durchbricht.
• Ein festsitzender Einsatz kann einfach wieder
herausgezogen werden, indem die Drehrichtung mit
dem Umschalter geändert wird. Es kann jedoch zu
einem abrupten Rückschlag des Werkzeugs kommen,
wenn Sie es nicht ganz fest halten.
• Befestigen Sie kleine Werkstücke immer in einem
Schraubstock oder einer ähnlichen Haltevorrichtung.
• Stellen Sie den Umschalthebel beim
Diamantkernbohren immer auf die Position ein, um
die Betriebsart mit „reiner Drehbewegung“ zu
verwenden. Ist beim Diamantkernbohren hingegen die
Betriebsart „Schlagbohren“ eingestellt, kann die
Diamantbohrkrone gegebenenfalls beschädigt werden.
WARTUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie Prüfungen oder
Wartungsarbeiten am Werkzeug durchführen.
• Verwenden Sie zum Reinigen niemals Kraftstoffe,
Benzin, Verdünner, Alkohol oder ähnliches. Dies kann
zu Verfärbungen, Verformungen oder Rissen führen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT des
Produkts zu gewährleisten, dürfen Reparaturen, Prüfung
und Ersatz von Kohlebürsten sowie alle anderen
Wartungsarbeiten und Einstellungen nur durch von Makita
autorisierte Servicecenter und ausschließlich mit
originalen Makita-Ersatzteilen durchgeführt werden.
SONDERZUBEHÖR
ACHTUNG:
• Für das in diesem Handbuch beschriebene Makita-
Gerät werden die folgenden Zubehör- und Zusatzteile
empfohlen. Bei Verwendung anderer Zubehör- und
Zusatzteile kann es zu Verletzungen kommen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie von Ihrem
Makita-Servicecenter.
• SDS-Plus-Hartmetallspitzen
• Bohrkrone
• Diamantbohrkrone
• Bohrfuttersatz
• Bohrfutter S13
• Bohrfutteradapter
• Spannfutterschlüssel S13
• Bohrer-/Meißelfett
• Seitengriff
• Tiefenanschlag
• Ausblasvorrichtung
• Staubschutzkappe
• Staubabzugsvorrichtung
• Schutzbrille
• Plastiktragekoffer
• Schlüsselloses Bohrfutter
HINWEIS:
• Einige der in der Liste aufgeführten Elemente sind dem
Werkzeugpaket als Standardzubehör beigefügt. Diese
können in den einzelnen Ländern voneinander
abweichen.
Geräusche ENG905-1
Typischer A-bewerteter Lärmpegel nach EN62841-2-6:
Schalldruckpegel (LpA): 88 dB (A)
Schallleistungspegel (LWA): 99 dB (A)
Abweichung (K): 3 dB (A)
ENG907-1
• Der (Die) angegebene(n) Schallemissionswert(e)
wurde(n) im Einklang mit der Standardprüfmethode
gemessen und kann (können) für den Vergleich
zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Schallemissionswert(e) kann
(können) auch für eine Vorbewertung des
Gefährdungsgrads verwendet werden.

17
WARNUNG:
•Einen Gehörschutz tragen.
•Die Schallemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell je
nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Wert(en) abweichen.
•Identifizieren Sie Sicherheitsmaßnahmen zum
Schutz des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen
Benutzungsbedingungen (unter Berücksichtigung
aller Phasen des Arbeitszyklus, wie z. B.
Ausschalt- und Leerlaufzeiten des Werkzeugs
zusätzlich zur Betriebszeit).
Vibrationen ENG900-1
Vibrationsgesamtwert (Vektorsumme dreier Achsen) nach
EN62841-2-6:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsbelastung (ah,HD): 14,0 m/s2
Abweichung (K): 1,5 m/s2
ENG901-2
• Der (Die) angegebene(n) Vibrationsgesamtwert(e)
wurde(n) im Einklang mit der Standardprüfmethode
gemessen und kann (können) für den Vergleich
zwischen Werkzeugen herangezogen werden.
• Der (Die) angegebene(n) Vibrationsgesamtwert(e)
kann (können) auch für eine Vorbewertung des
Gefährdungsgrads verwendet werden.
WARNUNG:
•Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell je
nach der Art des bearbeiteten Werkstücks, von
dem (den) angegebenen Emissionswert(en)
abweichen.
•Identifizieren Sie Sicherheitsmaßnahmen zum
Schutz des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen
Benutzungsbedingungen (unter Berücksichtigung
aller Phasen des Arbeitszyklus, wie z. B.
Ausschalt- und Leerlaufzeiten des Werkzeugs
zusätzlich zur Betriebszeit).
Konformitätserklärungen
Nur für europäische Länder
Die Konformitätserklärungen sind in Anhang A dieser
Betriebsanleitung enthalten.

18
ITALIANO (Istruzioni originali)
Spiegazione della vista generale
CARATTERISTICHE TECNICHE
• In conseguenza del nostro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a
modifiche senza preavviso.
• I dati tecnici possono variare da nazione a nazione.
• Il peso può variare a seconda dell’accessorio o degli accessori. La combinazione più leggera e quella più pesante, in
base alla Procedura EPTA 01/2014, sono indicate nella tabella.
Uso previsto ENE042-1
L’utensile è progettato per la foratura con martellamento e
per la foratura di mattoni, cemento e pietre.
Esso è utilizzabile anche per la foratura senza impatto del
legno, del metallo, della ceramica e della plastica.
Alimentazione ENF002-2
L’utensile deve essere collegato a una presa di corrente
con la stessa tensione di quella indicata sulla targhetta e
può funzionare soltanto con corrente alternata monofase.
L’utensile è dotato di doppio isolamento, pertanto può
essere usato anche con prese di corrente sprovviste della
messa a terra.
Avvertenze generali relative alla
sicurezza dell’utensile elettrico
GEA010-2
AVVERTENZA: Leggere tutte le avvertenze di
sicurezza, le istruzioni, le illustrazioni e i dati tecnici
forniti insieme a questo utensile elettrico. La mancata
osservanza di tutte le istruzioni seguenti potrebbe
risultare in scosse elettriche, incendi e/o gravi lesioni
personali.
Conservare tutte le avvertenze e
le istruzioni come riferimento
futuro.
Il termine “utensile elettrico” nelle avvertenze si riferisce
sia all’utensile elettrico (cablato) nel funzionamento
alimentato da rete elettrica che all’utensile elettrico (a
batteria) nel funzionamento alimentato a batteria.
AVVERTENZE PER LA
SICUREZZA DEL MARTELLO
ROTATIVO GEB243-1
Istruzioni di sicurezza relative a tutte le operazioni
1. Indossare protezioni per le orecchie. L’esposizione
al rumore può causare la perdita dell’udito.
2. Utilizzare la maniglia o le maniglie ausiliarie, se in
dotazione con l’utensile. La perdita di controllo può
causare lesioni personali.
3. Mantenere l’utensile elettrico per le superfici di
impugnatura isolate, quando si intende eseguire
un’operazione in cui l’accessorio da taglio
potrebbe entrare in contatto con fili elettrici
nascosti o con il proprio cavo. Qualora l’accessorio
da taglio entri in contatto con un cavo sotto tensione,
potrebbe mettere sotto tensione le parti metalliche
1. Interruttore
2. Pulsante di blocco
3. Leva di inversione della rotazione
4. Manopola per la modifica della
modalità di azione
5. Base dell’impugnatura
6. Impugnatura laterale
7. Allentare
8. Serrare
9. Denti
10. Sporgenza
11. Gambo della punta
12. Grasso per punte
13. Punta
14. Coperchio del mandrino
15. Calibro di profondità
16. Scodellino per la polvere
17. Soffietto a peretta
18. Adattatore per mandrino
19. Mandrino trapano senza chiave
20. Manicotto
21. Anello
Modello HR2230
Capacità di foratura
Cemento 22 mm
Punta centrale 54 mm
Punta centrale diamantata
(tipo a secco) 65 mm
Acciaio 13 mm
Legno 32 mm
Velocità a vuoto (min-1) 0 -1.050
Colpi al minuto 0 - 4.050
Lunghezza totale 357 mm
Peso netto 2,6 - 3,1 kg
Classe di sicurezza /II

19
esposte dell’utensile elettrico e trasmettere una
scossa elettrica all’operatore.
Istruzioni di sicurezza quando si utilizzano punte per
trapano lunghe con martelli rotativi
1. Iniziare sempre a perforare a bassa velocità e con
l’estremità della punta in contatto con il pezzo in
lavorazione. Alle velocità più elevate, è probabile che
la punta si pieghi, qualora la si lasci ruotare
liberamente senza entrare in contatto con il pezzo in
lavorazione, il che potrebbe risultare in lesioni
personali.
2. Applicare pressione solo allineandosi senza
inclinazioni con la punta, e non applicare
pressione eccessiva. Le punte possono piegarsi,
causando rotture o perdita di controllo e risultando in
lesioni personali.
Avvertenze aggiuntive per la sicurezza
1. Indossare un casco (elmetto di protezione),
occhiali di sicurezza e/o una visiera. I normali
occhiali da vista o da sole NON sono occhiali di
sicurezza. Inoltre, si consiglia caldamente di
indossare una mascherina antipolvere e guanti
dall’imbottitura spessa.
2. Accertarsi che la punta sia fissata saldamente in
sede prima dell’utilizzo.
3. Nell’utilizzo normale, l’utensile è progettato per
produrre vibrazioni. Le viti potrebbero allentarsi
facilmente, causando un guasto o un incidente.
Controllare con cura che le viti siano serrate prima
dell’uso.
4. In condizioni di bassa temperatura o quando
l’utensile non è stato utilizzato per un periodo di
tempo prolungato, lasciar riscaldare l’utensile per
un po’ di tempo facendolo funzionare a vuoto.
Questa operazione ammorbidisce il lubrificante.
Senza un appropriato riscaldamento, l’operazione
di percussione risulta difficile.
5. Accertarsi sempre di appoggiare i piedi
saldamente. Quando si intende utilizzare l’utensile
in ubicazioni elevate, accertarsi sempre che non
sia presente alcuna persona sotto.
6. Tenere l’utensile saldamente con entrambe le
mani.
7. Tenere le mani lontane dalle parti mobili.
8. Non lasciare l’utensile mentre sta funzionando.
Far funzionare l’utensile solo mentre lo si tiene in
mano.
9. Non puntare l’utensile verso alcuna persona nelle
vicinanze durante l’uso. La punta potrebbe volare
via e causare gravi lesioni personali.
10. Non toccare la punta, le parti vicine alla punta o il
pezzo in lavorazione subito dopo l’uso;
potrebbero essere estremamente caldi e causare
ustioni.
11. Alcuni materiali contengono sostanze chimiche
che potrebbero essere tossiche. Fare attenzione a
evitare l’inalazione della polvere e il contatto con
la pelle. Attenersi ai dati relativi alla sicurezza del
fornitore del materiale.
12. Non toccare la spina dell’alimentazione elettrica
con le mani bagnate.
CONSERVARE LE PRESENTI
ISTRUZIONI.
AVVERTENZA:
NON lasciare che la comodità o la familiarità d’uso
con il prodotto (acquisita con l’uso ripetuto)
sostituiscano la stretta osservanza delle norme di
sicurezza. L’USO IMPROPRIO o la mancata
osservanza delle norme di sicurezza riportate nel
presente manuale manuale di istruzioni potrebbero
causare lesioni personali gravi.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Prima di regolare o controllare le funzioni dell’utensile,
verificare sempre di averlo spento e scollegato
dall’alimentazione.
Azionamento dell’interruttore (Fig. 1)
ATTENZIONE:
• Prima di collegare l’utensile, controllare se l’interruttore
funziona correttamente e ritorna alla posizione “OFF”
una volta rilasciato.
Per accendere l’utensile è sufficiente tirare l’interruttore.
Per aumentare la velocità dell’utensile, aumentare la
pressione sull’interruttore. Per spegnere l’utensile,
rilasciare l’interruttore. Per il funzionamento continuo,
premere l’interruttore e, successivamente, il pulsante di
blocco. Per arrestare l’utensile in funzionamento continuo
premere a fondo l’interruttore e, quindi, rilasciarlo.
Azionamento della leva di inversione
della rotazione (Fig. 2)
ATTENZIONE:
• Prima di azionare l’utensile, controllare sempre la
direzione di rotazione impostata.
• Utilizzare la leva di inversione solo quando l’utensile è
completamente fermo. Modificare la direzione di
rotazione prima dell’arresto può danneggiare l’utensile.
• Se non è possibile abbassare l’interruttore di
accensione, controllare che la leva di inversione sia
nella posizione corretta (lato A) o (lato B).
Questo utensile è dotato di una leva di inversione che
consente di modificare la direzione di rotazione. Portare la
leva di inversione nella posizione (lato A) se si
desidera una rotazione in senso orario o nella posizione
(lato B) se si desidera una rotazione in senso
antiorario.
Selezione della modalità operativa (Fig. 3)
Questo utensile dispone di una manopola che consente di
modificare la modalità operativa. Selezionare con la
manopola la modalità operativa più appropriata per il
lavoro da eseguire.
Per selezionare la foratura semplice, ruotare la manopola
fino a quando la freccia posta su di essa indica il simbolo
sul corpo dell’utensile.
Per selezionare la foratura con percussione, ruotare la
manopola fino a quando la freccia posta su di essa indica
il simbolo sul corpo dell’utensile.

20
ATTENZIONE:
• Impostare sempre la manopola in corrispondenza del
simbolo di modalità desiderata. Se si aziona l’utensile
mentre la manopola si trova in una posizione
intermedia tra due modalità, l’utensile potrebbe essere
danneggiato.
• Qualora risulti difficile ruotare la manopola dalla
posizione , accendere brevemente l’utensile, quindi
ruotare di nuovo la manopola. Qualora si forzi la
rotazione della manopola, si potrebbe danneggiare
l’utensile.
• Utilizzare la manopola solo quando l’utensile è
completamente fermo.
Limitatore di coppia
Il limitatore di coppia si attiva quando viene raggiunto un
certo livello di coppia. Il motore si disinnesta dall’albero
motore. In tal caso, la punta smette di girare.
ATTENZIONE:
• Non appena il limitatore di coppia si attiva, spegnere
immediatamente l’utensile. Ciò ne previene l’usura
prematura.
• Punte come quelle delle seghe frontali a corona, che
tendono a contrarsi o a penetrare facilmente nel foro,
non sono adatte per questo utensile. Queste punte
infatti provocherebbero la frequente attivazione del
limitatore di coppia.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e
scollegato dalla presa di corrente prima di iniziare
qualsiasi operazione su di esso.
Impugnatura laterale (maniglia ausiliaria)
(Fig. 4)
ATTENZIONE:
• Utilizzare sempre l’impugnatura laterale per operare in
sicurezza.
Installare l’impugnatura laterale in modo che i denti
sull’impugnatura si inseriscano tra le sporgenze sul
portautensili. Quindi serrare l’impugnatura ruotandola in
senso orario fino alla posizione desiderata. Può ruotare a
360° per essere fissata in qualsiasi posizione.
Grasso per punte
Spalmare una piccola quantità di grasso (0,5 – 1 g circa)
sulla testa del gambo della punta prima di cominciare il
lavoro.
Questa lubrificazione del mandrino ne assicura il
movimento scorrevole e la lunga durata di servizio.
Installazione o rimozione della punta per
trapano (Fig. 5)
Pulire il gambo della punta e applicare il grasso prima di
installare la punta. (Fig. 6)
Inserire la punta nell’utensile. Ruotare la punta e spingere
fino ad agganciarla.
Dopo l’installazione, verificare sempre che la punta
rimanga saldamente in posizione provando ad estrarla.
Per rimuovere la punta, abbassare completamente il
coperchio del mandrino ed estrarre la punta. (Fig. 7)
Calibro di profondità (Fig. 8)
Il calibro di profondità è utile per praticare fori della stessa
profondità. Allentare l’impugnatura laterale e inserire il
calibro di profondità nel foro dell’impugnatura stessa.
Regolare il calibro di profondità in base alla profondità
desiderata e serrare l’impugnatura laterale.
NOTA:
• Non è possibile utilizzare il calibro di profondità quando
tocca l’alloggiamento degli ingranaggi.
Scodellino per la polvere
Accessorio opzionale (Fig. 9)
Utilizzare lo scodellino per la polvere per evitare che la
polvere cada sull’utensile o sull’operatore quando si
effettuano forature in posizioni elevate, al di sopra della
testa. Attaccare lo scodellino per la polvere alla punta
come mostrato nella figura. Le dimensioni delle punte a
cui si possono attaccare gli scodellini per la polvere sono
indicate di seguito.
006406
FUNZIONAMENTO
Foratura con percussione (Fig. 10)
Collocare la punta nella posizione desiderata per il foro,
quindi premere l’interruttore. Non forzare l’utensile. Una
pressione lieve produce i risultati migliori. Mantenere
l’utensile in posizione e impedire che la punta fuoriesca
dal foro.
Non aumentare la pressione quando il foro è ostruito da
frammenti o schegge. Al contrario, azionare l’utensile alla
velocità minima, quindi rimuovere parzialmente la punta
dal foro. Ripetere l’operazione più volte fino a quando il
foro risulta sgombro ed è possibile riprendere la foratura.
ATTENZIONE:
• Quando la foratura è al termine, quando il foro è
ostruito da frammenti e schegge o quando la punta
colpisce i tondini di metallo incorporati nel cemento, la
punta e lo strumento sono soggetti a una forza di
torsione di notevole intensità. Durante il
funzionamento, tenere sempre l’utensile utilizzando sia
l’impugnatura con l’interruttore sia la maniglia ausiliaria
laterale. In caso contrario è possibile perdere il
controllo dell’utensile e incorrere nel rischio di gravi
lesioni personali.
NOTA:
Durante il funzionamento senza carico dell’utensile, si
potrebbe verificare l’eccentricità nella rotazione della
punta. L’utensile si centra automaticamente durante il
funzionamento. Ciò non ha alcun effetto sulla precisione
della foratura.
Diametro punta
Scodellino per la polvere 5 6 mm - 14,5 mm
Scodellino per la polvere 9 12 mm - 16 mm
