Makita M8700 User manual

GB Rotary Hammer Instruction Manual
F Marteau Perforateur Manuel d’instructions
D Bohrhammer Betriebsanleitung
I Martello rotativo Istruzioni per l’uso
NL Boorhamer Gebruiksaanwijzing
E Martillo Rotativo Manual de instrucciones
P Martelete Rotativo Manual de instruções
DK Borehammer Brugsanvisning
GR Περιστροφικό σφυρί Οδηγίες χρήσεως
TR KırıcıDelici Kullanma kılavuzu
M8700

2
12
34
56
78
7
14
12
13
12
1
2
A
B
3
4
56
789
11
10
015489
015490003150
012285 012286
012280
012283012281

3
910
15
16
015491 012293

4
ENGLISH (Original instructions)
Explanation of general view
1 Switch trigger
2 Lock button
3 Reversing switch lever
4 Action mode changing knob
5 Rotation only
6 Rotation with hammering
7 Thumb screw
8Protrusions
9 Grooves
10 Bit shank
11 Bit grease
12 Bit
13 Chuck cover
14 Depth gauge
15 Chuck adapter
16 Keyless drill chuck
SPECIFICATIONS
• Due to our continuing program of research and
development, the specifications herein are subject to
change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE042-1
Intended use
The tool is intended for hammer drilling and drilling in
brick, concrete and stone.
It is also suitable for drilling without impact in wood,
metal, ceramic and plastic.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future reference.
GEB007-7
ROTARY HAMMER SAFETY WARNINGS
1. Wear ear protectors. Exposure to noise can cause
hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly
recommended that you wear a dust mask and
thickly padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm
up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area when
operating. The bit could fly out and injure
someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
Model M8700
Capacities
Concrete 22 mm
Core bit 54 mm
Diamond core bit (dry type) 65 mm
Steel 13 mm
Wood 32 mm
No load speed (min–1) 0 – 1,100
Blows per minute 0 – 4,350
Overall length 362 mm
Net weight 2.5 kg
Safety class /II

5
14. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.

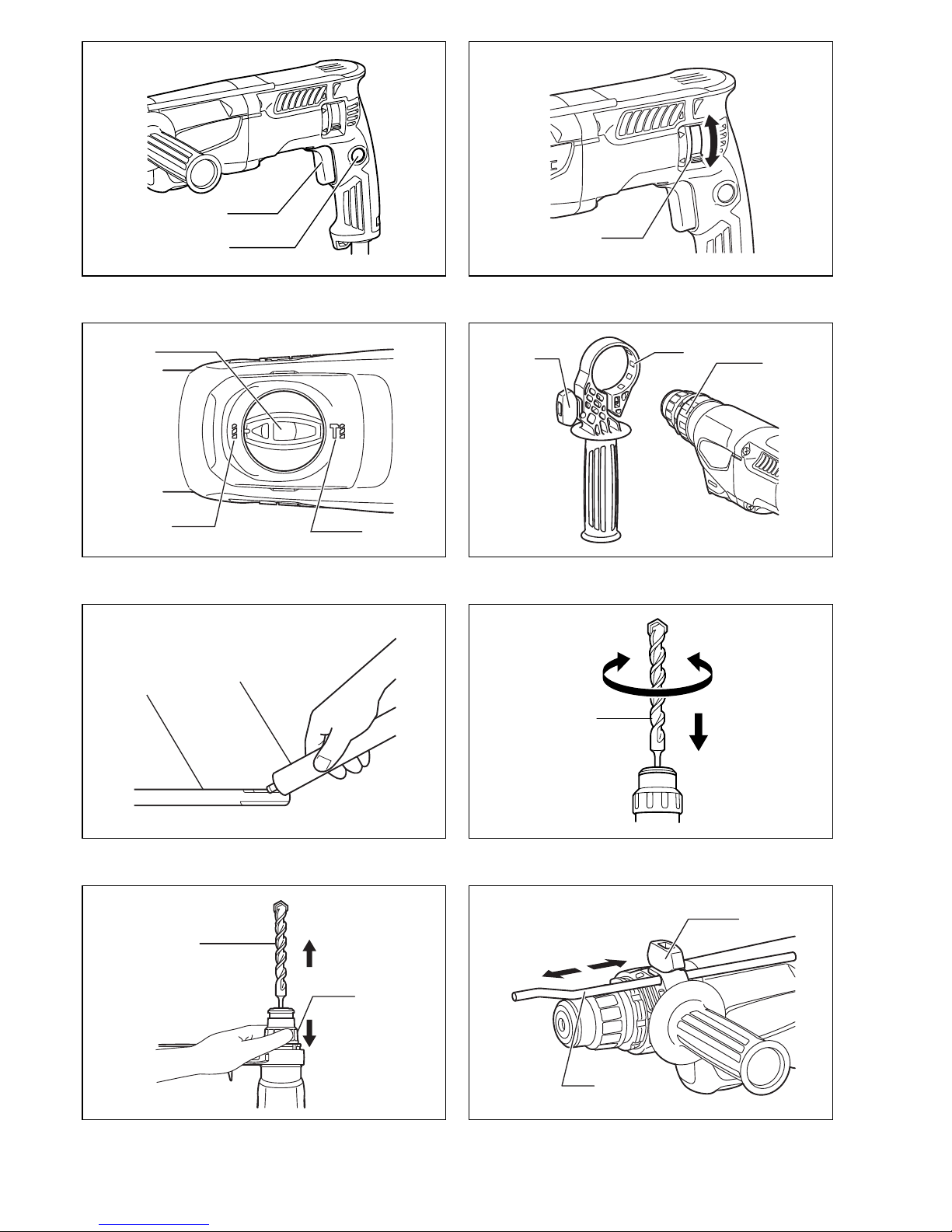

Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
• Switch can be locked in “ON” position for ease of
operator comfort during extended use. Apply caution
when locking tool in “ON” position and maintain firm
grasp on tool.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop. For continuous
operation, pull the switch trigger, push in the lock button
and then release the switch trigger. To stop the tool from
the locked position, pull the switch trigger fully, then
release it.
Reversing switch action (Fig. 2)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• If the switch trigger can not be depressed, check to see
that the reversing switch is fully set to position (A
side) or (B side).
This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to the
position (A side) for clockwise rotation or the position
(B side) for counterclockwise rotation.
Selecting the action mode (Fig. 3)
This tool employs an action mode changing knob. Select
one of the two modes suitable for your work needs by
using this knob.
For rotation only, turn the knob so that the arrow on the
knob points toward the msymbol on the tool body.
For rotation with hammering, turn the knob so that the
arrow on the knob points toward the symbol on the
tool body.
CAUTION:
• Always set the knob fully to your desired mode symbol.
If you operate the tool with the knob positioned half-
way between the mode symbols, the tool may be
damaged.
• Use the knob after the tool comes to a complete stop.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off the
tool immediately. This will help prevent premature wear
of the tool.
• Bits such as hole saw, which tend to pinch or catch
easily in the hole, are not appropriate for this tool. This
is because they will cause the torque limiter to actuate
too frequently.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Side grip (auxiliary handle) (Fig. 4)
CAUTION:
• Always use the side grip to ensure operating safety.
Install the side grip so that the protrusions on the grip fit
in between the grooves on the tool barrel. Then tighten
the thumb screw to fix the grip at the desired position. It
may be swung 360° so as to be secured at any position.
Bit grease
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 – 1 g).
This chuck lubrication assures smooth action and longer
service life.
Installing or removing the bit
Clean the bit shank and apply bit grease before installing
the bit. (Fig. 5)
Insert the bit into the tool. Turn the bit and push it in until
it engages. (Fig. 6)
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out. (Fig. 7)
Depth gauge (Fig. 8)
The depth gauge is convenient for drilling holes of
uniform depth. Loosen the thumb screw and adjust the
depth gauge to the desired depth. After adjusting, tighten
the thumb screw firmly.
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the gear housing/motor
housing.
OPERATION
Always use the side grip (auxiliary handle) and firmly
hold the tool by both side grip and switch handle during
operations.
Hammer drilling operation (Fig. 9)
Set the action mode changing knob to the symbol.
Position the bit at the desired location for the hole, then
pull the switch trigger. Do not force the tool. Light
pressure gives best results. Keep the tool in position and
prevent it from slipping away from the hole.

6
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
Set the action mode changing knob to the symbol.
CAUTION:
• There is tremendous and sudden twisting force exerted
on the tool/bit at the time of hole break-through, when
the hole becomes clogged with chips and particles, or
when striking reinforcing rods embedded in the
concrete. Always use the side grip (auxiliary handle)
and firmly hold the tool by both side grip and switch
handle during operations. Failure to do so may result in
the loss of control of the tool and potentially severe
injury.
NOTE:
• Eccentricity in the bit rotation may occur while
operating the tool with no load. The tool automatically
centers itself during operation. This does not affect the
drilling precision.
Drilling in wood or metal (Fig. 10)
Use the optional drill chuck assembly. When installing it,
refer to the section “Installing or removing the bit”.
CAUTION:
• Never use “rotation with hammering” when the drill
chuck is installed on the tool. The drill chuck may be
damaged.
Also, the drill chuck will come off when reversing the
tool.
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.
• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
Diamond core drilling
When performing diamond core drilling operations,
always set the change lever to the mposition to use
“rotation only” action.
CAUTION:
• If performing diamond core drilling operations using
“rotation with hammering” action, the diamond core bit
may be damaged.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA): 90 dB (A)
Sound power level (LWA): 101 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Work mode: hammer drilling into concrete
Vibration emission (ah, HD): 15.5 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: drilling into metal
Vibration emission (ah, D): 3.0 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).

7
ENH101-18
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Rotary Hammer
Model No./ Type: M8700
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
standard or standardized documents:
EN60745
The technical file in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
1.12.2014
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

8
FRANÇAIS (Instructions originales)
Descriptif
1 Gâchette
2 Bouton de verrouillage
3 Levier de l’inverseur
4 Bouton de changement de
mode
5 Rotation sans percussion
6 Rotation avec percussion
7 Vis à oreilles
8 Parties saillantes
9 Rainures
10 Queue du foret
11 Graisse à foret
12 Foret
13 Carter du mandrin
14 Jauge de profondeur
15 Adaptateur de mandrin
16 Mandrin sans clé
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
ENE042-1
Utilisations
L’outil est conçu pour le perçage, avec ou sans
percussion, dans la brique, le béton et la pierre.
Il convient aussi pour le perçage sans percussion dans le
bois, le métal, la céramique et le plastique.
ENF002-2
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque
signalétique, et il ne pourra fonctionner que sur un
courant secteur monophasé. Réalisé avec une double
isolation, il peut de ce fait être alimenté sans mise à la
terre.
GEA010-1
Consignes de sécurité générales pour outil
électrique
AVERTISSEMENT Veuillez lire tous les
avertissements et toutes les instructions. Il y a risque
de choc électrique, d’incendie et/ou de blessure grave si
les avertissements et les instructions ne sont pas
respectés.
Conservez tous les avertissements et toutes les
instructions pour référence ultérieure.
GEB007-7
CONSIGNES DE SÉCURITÉ POUR LE
MARTEAU PERFORATEUR
1. Portez des protections d’oreilles. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possède. Toute perte de maîtrise de l’outil
comporte un risque de blessure.
3. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez des
travaux au cours desquels l’accessoire
tranchant peut entrer en contact avec des fils
cachés ou avec le cordon d’alimentation de
l’outil. Le contact de l’accessoire tranchant avec un
fil sous tension peut également mettre sous tension
les parties métalliques exposées de l’outil électrique,
causant ainsi un choc électrique chez l’utilisateur.
4. Portez une coiffure résistante (un casque de
sécurité), ainsi que des lunettes de sûreté et/ou
un masque de protection. Les lunettes
ordinaires et les lunettes de soleil NE sont PAS
des lunettes de sûreté. Nous vous
recommandons aussi vivement de porter un
masque antipoussières et des gants très épais.
5. Assurez-vous que le foret est bien serré avant
d’utiliser l’outil.
6. L’outil est conçu pour produire des vibrations
dans des conditions normales d’utilisation. Les
vis peuvent facilement se desserrer et entraîner
une panne ou un accident. Avant l’utilisation,
vérifiez soigneusement que les vis sont bien
serrées.
Modèle M8700
Capacités
Béton 22 mm
Trépan 54 mm
Trépan diamanté (de type sec) 65 mm
Acier 13 mm
Bois 32 mm
Vitesse à vide (min–1) 0 – 1 100
Percussions par minute 0 – 4 350
Longueur totale 362 mm
Poids net 2,5 kg
Catégorie de sécurité /II

9
7. Par temps froid ou lorsque l’outil est resté
inutilisé pendant une longue période, faites-le
réchauffer pendant quelques minutes en le
faisant fonctionner à vide. Cela réchauffera le
lubrifiant. Sans un réchauffement adéquat, le
martelage s’effectue difficilement.
8. Assurez-vous toujours de travailler en position
stable.
Lorsque vous utilisez l’outil dans un endroit
élevé, assurez-vous qu’il n’y a personne en bas.
9. Tenez l’outil fermement à deux mains.
10. Gardez les mains éloignées des pièces en
mouvement.
11. Ne vous éloignez pas en laissant l’outil tourner.
Ne le faites fonctionner que lorsque vous l’avez
bien en main.
12. Ne pointez l’outil vers personne autour de vous
pendant l’utilisation. Le foret pourrait être éjecté
et blesser quelqu’un grièvement.
13. Ne touchez pas le foret ou les parties situées
près du foret immédiatement après l’utilisation ;
ils peuvent être extrêmement chauds et brûler
votre peau.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la
poussière dégagée lors du travail ne soit inhalée
ou n’entre en contact avec la peau. Suivez les
consignes de sécurité du fournisseur du
matériau.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le
produit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce manuel d’instructions peut
entraîner une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Vérifiez toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne correctement et revient sur la
position “OFF” une fois relâchée.
• Vous pouvez verrouiller la gâchette sur la position “ON”
pour plus de confort lors d’une utilisation prolongée.
Soyez prudent lorsque vous verrouillez l’outil sur la
position “ON”, et gardez une prise ferme sur l’outil.
Pour mettre l’outil en marche, tirez simplement sur la
gâchette. La vitesse de l’outil augmente quand vous
augmentez la pression sur la gâchette. Pour arrêter
l’outil, relâchez la gâchette. Pour obtenir un
fonctionnement continu, tirez sur la gâchette, enfoncez le
bouton de verrouillage puis relâchez la gâchette. Pour
arrêter l’outil lorsqu’il fonctionne en continu, tirez à fond
sur la gâchette puis relâchez-la.
Fonctionnement de l’inverseur (Fig. 2)
ATTENTION :
• Vérifiez toujours le sens de la rotation avant de
commencer le travail.
• N’activez l’inverseur qu’une fois l’outil parfaitement
arrêté. Vous risqueriez d’abîmer l’outil en changeant le
sens de rotation avant l’arrêt complet.
• S’il n’est pas possible d’enfoncer la gâchette, assurez-
vous que l’inverseur se trouve parfaitement sur la
position (côté A) ou (côté B).
Cet outil possède un inverseur qui permet de changer le
sens de la rotation. Déplacez le levier de l’inverseur
jusqu’à la position (côté A) pour une rotation dans le
sens des aiguilles d’une montre, ou jusqu’à la position
(côté B) pour une rotation dans le sens contraire des
aiguilles d’une montre.
Sélection du mode de fonctionnement (Fig. 3)
Cet outil est équipé d’un bouton de changement de
mode. Utilisez ce bouton pour choisir, parmi les deux
modes disponibles, celui qui convient au travail à
effectuer.
Pour une rotation sans percussion, tournez le bouton de
sorte que sa flèche pointe vers le symbole msur le corps
de l’outil.
Pour une rotation avec percussion, tournez le bouton de
sorte que sa flèche pointe vers le symbole sur le
corps de l’outil.
ATTENTION :
• Mettez toujours le bouton parfaitement sur le symbole
du mode désiré. Vous risquez d’abîmer l’outil si vous
l’utilisez alors que le bouton se trouve entre les deux
symboles de mode.
• Ne déplacez le bouton qu’une fois l’outil parfaitement
arrêté.
Limiteur de couple
Le limiteur de couple s’active lorsqu’un certain niveau de
couple est atteint. L’embrayage se met alors à patiner.
Dès que cela se produit, le foret arrête de tourner.
ATTENTION :
• Mettez l’outil hors tension dès que le limiteur de couple
se déclenche. Cela aidera à éviter l’usure trop rapide
de l’outil.
• Cet outil n’est pas conçu pour l’utilisation des scies
cloches, car elles ont tendance à se coincer facilement
dans le trou pendant le perçage. Cela cause donc le
déclenchement trop fréquent du limiteur de couple.
ASSEMBLAGE
ATTENTION :
• Avant toute intervention sur l’outil, assurez-vous
toujours que le contact est coupé et l’outil débranché.
Poignée latérale (poignée auxiliaire) (Fig. 4)
ATTENTION :
• Utilisez toujours la poignée latérale pour assurer votre
sécurité.
Posez la poignée latérale de sorte que ses parties
saillantes pénètrent entre les rainures du barillet de
l’outil. Serrez ensuite la vis à oreilles pour fixer la
poignée sur la position désirée. Vous pouvez la faire
pivoter de 360°, ce qui permet de la fixer sur toute
position désirée.

10
Graisse à foret
Avant l’utilisation, recouvrez d’une petite quantité de
graisse à foret le bout de la queue du foret (environ 0,5 –
1g).
La lubrification du mandrin assurera un mouvement en
douceur et une plus longue durée de service.
Pose ou retrait du foret
Avant de poser le foret, nettoyez la queue du foret et
appliquez de la graisse à foret. (Fig. 5)
Insérez le foret dans l’outil. Enfoncez le foret en le faisant
tourner, jusqu’à ce qu’il s’engage. (Fig. 6)
Une fois le foret posé, assurez-vous toujours qu’il est
fermement fixé, en tirant dessus.
Pour retirer le foret, abaissez complètement le carter de
mandrin et tirez sur le foret. (Fig. 7)
Jauge de profondeur (Fig. 8)
La jauge de profondeur est utile pour percer des trous de
même profondeur. Desserrez la vis à oreilles et réglez la
jauge de profondeur sur la profondeur désirée. Après le
réglage, serrez fermement la vis à oreilles.
NOTE :
• La jauge de profondeur ne peut être utilisée sur la
position où elle frappe contre le carter d’engrenage/
carter du moteur.
UTILISATION
Utilisez toujours la poignée latérale (poignée auxiliaire)
et saisissez l’outil fermement par la poignée latérale et la
poignée pistolet pendant l’utilisation.
Perçage avec percussion (Fig. 9)
Mettez le bouton de changement de mode sur le
symbole .
Placez le foret à l’emplacement désiré pour l’orifice, puis
tirez sur la gâchette. Ne forcez pas l’outil. Vous
obtiendrez de meilleurs résultats avec une légère
pression. Gardez l’outil en position et empêchez-le de
glisser hors du trou.
N’appliquez pas plus de pression lorsque le trou est
bouché par des copeaux ou particules. Laissez plutôt
l’outil tourner au ralenti et retirez partiellement le foret du
trou. En répétant cette opération quelques fois, le trou se
débouchera et vous pourrez reprendre le perçage
normal.
Mettez le bouton de changement de mode sur le
symbole .
ATTENTION :
• Une force de torsion énorme s’exerce sur l’outil/le foret
lorsque le foret émerge sur la face opposée, lorsque le
trou est bouché par des copeaux ou particules, ou
lorsque le foret entre en contact avec des armatures
dans le béton. Utilisez toujours la poignée latérale
(poignée auxiliaire) et saisissez l’outil fermement par la
poignée latérale et la poignée pistolet pendant
l’utilisation. Si vous ne suivez pas cette directive, vous
risquerez de perdre la maîtrise de l’outil et de vous
blesser grièvement.
NOTE :
• Lorsque l’outil fonctionne à vide, il se peut que le foret
tourne de manière excentrique. L’outil se centrera lui-
même lors de l’utilisation avec charge. La précision du
perçage n’est donc pas affectée.
Perçage du bois ou du métal (Fig. 10)
Utilisez l’ensemble mandrin en option. Pour l’installer,
reportez-vous à la section “Pose ou retrait du foret”.
ATTENTION :
• N’utilisez jamais le mode “rotation avec percussion”
lorsque le mandrin est posé sur l’outil. Vous risqueriez
d’abîmer le mandrin.
De plus, le mandrin se détacherait quand l’outil passe
en mode inversé.
• Une pression excessive sur l’outil n’accélère pas le
perçage. En fait, la pression excessive abîmera le bout
du foret, causera une baisse des performances de
l’outil et réduira sa durée de service.
• Une force de torsion énorme s’exerce sur l’outil/le foret
lorsque le foret émerge sur la face opposée. Tenez
l’outil fermement et faites bien attention lorsque le foret
commence à sortir de la face opposée de la pièce.
• Un foret coincé peut être retiré en réglant simplement
l’inverseur sur la rotation inverse pour faire marche
arrière. L’outil peut toutefois faire brusquement marche
arrière si vous ne le tenez pas fermement.
• Immobilisez toujours les petites pièces à travailler dans
un étau ou un dispositif de retenue similaire.
Perçage avec un trépan diamanté
Pour percer avec un trépan diamanté, réglez toujours le
levier de changement de mode sur la position mpour un
mouvement de “rotation sans percussion”.
ATTENTION :
• Vous risquez d’abîmer le trépan diamanté si vous
percez avec un trépan diamanté en mode “rotation
avec percussion”.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d'inspection
ou d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou produits similaires. Il y a risque de
décoloration, de déformation ou de fissuration.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des
charbons, et tout autre travail d’entretien ou de réglage
doivent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.

11
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Niveau de pression sonore (LpA) : 90 dB (A)
Niveau de puissance sonore (LWA) : 101 dB (A)
Incertitude (K) : 3 dB (A)
Portez des protections d’oreilles
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Mode de travail : perçage avec martelage dans le
béton
Émission de vibrations (ah, HD) : 15,5 m/s2
Incertitude (K) : 1,5 m/s2
Mode de travail : perçage dans le métal
Émission de vibrations (ah, D) : 3,0 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de
l’exposition.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa
mise hors tension, lorsqu’il tourne à vide et le moment
de son déclenchement).
ENH101-18
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita déclare que la (les) machine(s) suivante(s) :
Désignation de la machine :
Marteau Perforateur
N° de modèle / Type : M8700
sont conformes aux directives européennes
suivantes :
2006/42/CE
et sont fabriquées conformément aux normes ou aux
documents normalisés suivants :
EN60745
La documentation technique conforme à la norme 2006/
42/CE est disponible auprès de :
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique
1.12.2014
Yasushi Fukaya
Directeur
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

12
DEUTSCH (Originale Anleitungen)
Übersicht
1 Elektronikschalter
2 Arretierknopf
3 Drehrichtungsumschalter
4 Betriebsart-Umschaltknopf
5 Bohren
6 Schlagbohren
7 Rändelschraube
8 Vorsprünge
9 Führungsnuten
10 Einsatzschaft
11 Bohrer-/Meißelfett
12 Einsatz
13 Futterabdeckung
14 Tiefenanschlag
15 Futteradapter
16 Schlüsselloses Bohrfutter
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der
Entwicklung und des technischen Fortschritts ohne
vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
ENE042-1
Vorgesehene Verwendung
Die Maschine ist für Schlagbohren und Bohren in
Ziegeln, Beton und Stein vorgesehen.
Sie eignet sich auch für normales Bohren in Holz, Metall,
Keramik und Kunststoff.
ENF002-2
Stromversorgung
Die Maschine sollte nur an eine Stromquelle
angeschlossen werden, deren Spannung mit der Angabe
auf dem Typenschild übereinstimmt, und kann nur mit
Einphasen-Wechselstrom betrieben werden. Diese sind
doppelt schutzisoliert und können daher auch an
Steckdosen ohne Erdleiter verwendet werden.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnun-
gen und Anweisungen durch. Eine Missachtung der
unten aufgeführten Warnungen und Anweisungen kann
zu einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB007-7
SICHERHEITSWARNUNGEN FÜR
BOHRHAMMER
1. Tragen Sie Gehörschützer. Lärmeinwirkung kann
zu Gehörverlust führen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er
(sie) mit dem Werkzeug geliefert wurde(n).
Verlust der Kontrolle kann Verletzungen
verursachen.
3. Halten Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen die Gefahr besteht, dass
verborgene Kabel oder das eigene Kabel
kontaktiert werden. Bei Kontakt mit einem Strom
führenden Kabel können die freiliegenden
Metallteile des Elektrowerkzeugs ebenfalls Strom
führend werden, so dass der Benutzer einen
elektrischen Schlag erleiden kann.
4. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine
Schutzbrille. Das Tragen einer Staubmaske und
dick gepolsterter Handschuhe ist ebenfalls zu
empfehlen.
5. Vergewissern Sie sich vor der Arbeit, dass der
Einsatz sicher montiert ist.
6. Die Maschine erzeugt konstruktionsbedingt
Vibrationen bei normalem Betrieb. Durch
Lockerung von Schrauben kann es zu einem
Ausfall oder Unfall kommen. Überprüfen Sie
sorgfältig die Festigkeit der Schrauben vor der
Arbeit.
Modell M8700
Bohrleistung
Beton 22 mm
Bohrkrone 54 mm
Diamant-Bohrkrone (Trockentyp) 65 mm
Stahl 13 mm
Holz 32 mm
Leerlaufdrehzahl (min–1) 0 – 1 100
Blaszahl per Minute 0 – 4 350
Gesamtlänge 362 mm
Nettogewicht 2,5 kg
Sicherheitsklasse /II

13
7. Lassen Sie die Maschine bei niedrigen
Temperaturen oder nach längerer
Nichtbenutzung eine Zeit lang im Leerlauf warm
laufen. Dadurch wird die Schmierung
verbessert. Betrieb im kalten Zustand erschwert
die Schlagbohrarbeit.
8. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, dass sich
keine Personen darunter aufhalten.
9. Halten Sie die Maschine mit beiden Händen fest.
10. Halten Sie die Hände von beweglichen Teilen
fern.
11. Lassen Sie die Maschine nicht unbeaufsichtigt
laufen. Benutzen Sie die Maschine nur mit
Handhaltung.
12. Richten Sie die Maschine während des Betriebs
nicht auf umstehende Personen. Der Einsatz
könnte herausschnellen und schwere
Verletzungen verursachen.
13. Vermeiden Sie eine Berührung des Einsatzes
oder der umliegenden Teile unmittelbar nach der
Bearbeitung, weil die Teile noch sehr heiß sind
und Hautverbrennungen verursachen können.
14. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
DIESE ANWEISUNGEN AUFBEWAHREN.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt
abhalten. MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder
Funktionsprüfung der Maschine stets, dass sie
ausgeschaltet und vom Stromnetz getrennt ist.
Schalterfunktion (Abb. 1)
VORSICHT:
• Vergewissern Sie sich vor dem Anschließen der
Maschine an das Stromnetz stets, dass der
Elektronikschalter ordnungsgemäß funktioniert und
beim Loslassen in die AUS-Stellung zurückkehrt.
• Der Schalter kann zur Arbeitserleichterung bei
längerem Einsatz in der EIN-Stellung verriegelt
werden. Lassen Sie Vorsicht walten, wenn Sie den
Schalter in der EIN-Stellung verriegeln, und halten Sie
die Maschine mit festem Griff.
Zum Einschalten der Maschine einfach den
Elektronikschalter drücken. Die Drehzahl erhöht sich
durch verstärkte Druckausübung auf den
Elektronikschalter. Zum Ausschalten den
Elektronikschalter loslassen. Für Dauerbetrieb den
Elektronikschalter betätigen, dann den Arretierknopf
hineindrücken, und den Elektronikschalter loslassen.
Zum Ausrasten der Sperre den Elektronikschalter bis
zum Anschlag hineindrücken und dann loslassen.
Funktion des Drehrichtungsumschalters (Abb. 2)
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst,
nachdem die Maschine völlig zum Stillstand gekommen
ist. Durch Umschalten der Drehrichtung bei noch
laufender Maschine kann die Maschine beschädigt
werden.
• Falls sich der Elektronikschalter nicht hineindrücken
lässt, prüfen Sie, ob der Drehrichtungsumschalter
vollständig auf der Stellung (Seite A) oder (Seite
B) steht.
Diese Maschine besitzt einen Drehrichtungsumschalter.
Stellen Sie den Drehrichtungsumschalthebel für
Rechtsdrehung auf die Stellung (Seite A) oder für
Linksdrehung auf die Stellung (Seite B).
Wahl der Betriebsart (Abb. 3)
Diese Maschine besitzt einen Betriebsart-
Umschaltknopf. Wählen Sie mit diesem Knopf eine der
zwei Betriebsarten, die für die jeweilige Arbeit am besten
geeignet ist.
Für Bohren drehen Sie den Knopf so, dass der Pfeil am
Knopf zum Symbol mam Maschinengehäuse zeigt.
Für Schlagbohren drehen Sie den Knopf so, dass der
Pfeil am Knopf zum Symbol am Maschinengehäuse
zeigt.
VORSICHT:
• Stellen Sie den Knopf stets vollständig auf das Symbol
der gewünschten Betriebsart ein. Wird die Maschine
bei einer Zwischenstellung des Knopfes zwischen den
Betriebsartpositionen betrieben, kann sie beschädigt
werden.
• Betätigen Sie den Drehknopf erst, nachdem die
Maschine völlig zum Stillstand gekommen ist.
Drehmomentbegrenzer
Der Drehmomentbegrenzer wird bei Erreichen eines
bestimmten Drehmoments ausgelöst. Der Motor wird von
der Ausgangswelle abgekuppelt. Wenn dies eintritt,
bleibt der Bohrer stehen.
VORSICHT:
• Schalten Sie die Maschine bei Aktivierung des
Drehmomentbegrenzers sofort aus. Dies verhindert
vorzeitigen Verschleiß der Maschine.
• Einsätze, wie z. B. eine Lochsäge, die zum Klemmen
oder Hängenbleiben in der Bohrung neigen, sind für
diese Maschine nicht geeignet. Dies liegt daran, dass
sie eine zu häufige Aktivierung des
Drehmomentbegrenzers verursachen.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.

14
Seitengriff (Zusatzgriff) (Abb. 4)
VORSICHT:
• Verwenden Sie stets den Seitengriff, um
Betriebssicherheit zu gewährleisten.
Montieren Sie den Seitengriff so, dass die Vorsprünge
am Griff in die Führungsnuten des Maschinengehäuses
eingreifen. Ziehen Sie dann die Rändelschraube fest, um
den Griff in der gewünschten Position zu fixieren. Der
Griff kann um 360° geschwenkt und in jeder beliebigen
Position gesichert werden.
Bohrer-/Meißelfett
Tragen Sie vor der Arbeit eine kleine Menge Bohrer-/
Meißelfett(etwa0,5–1g)aufdenEinsatzschaft auf.
Diese Futterschmierung gewährleistet reibungslosen
Betrieb und längere Lebensdauer.
Montage und Demontage des Einsatzes
Den Einsatzschaft vor der Montage des Einsatzes
reinigen und mit dem mitgelieferten Bohrer-/Meißelfett
schmieren. (Abb. 5)
Den Einsatz in die Maschine einführen. Den Einsatz
drehen und hineindrücken, bis er einrastet. (Abb. 6)
Prüfen Sie nach der Montage stets den sicheren Sitz des
Einsatzes durch Zugversuch.
Zum Entfernen des Einsatzes die Futterabdeckung bis
zum Anschlag nach unten ziehen und den Einsatz
herausziehen. (Abb. 7)
Tiefenanschlag (Abb. 8)
Der Tiefenanschlag ist praktisch, um Löcher von gleicher
Tiefe zu bohren. Die Rändelschraube lösen, und den
Tiefenanschlag auf die gewünschte Tiefe einstellen.
Nach der Einstellung die Rändelschraube wieder
festziehen.
HINWEIS:
• Der Tiefenanschlag kann nicht in einer Position
verwendet werden, in der er gegen das
Getriebegehäuse/Motorgehäuse stößt.
BETRIEB
Montieren Sie stets den Seitengriff (Zusatzgriff), und
halten Sie die Maschine während der Arbeit mit beiden
Händen an Seitengriff und Schaltergriff fest.
Schlagbohrbetrieb (Abb. 9)
Stellen Sie den Betriebsart-Umschaltknopf auf die
Position .
Setzen Sie den Bohrer auf die gewünschte Bohrstelle,
und drücken Sie dann den Elektronikschalter. Üben Sie
keinen übermäßigen Druck auf die Maschine aus.
Leichter Druck liefert die besten Ergebnisse. Halten Sie
die Maschine in Position, und vermeiden Sie Abrutschen
vom Loch.
Üben Sie keinen stärkeren Druck aus, wenn das
Bohrloch mit Spänen oder Bohrmehl zugesetzt wird.
Lassen Sie statt dessen die Maschine leer laufen, und
ziehen Sie dann den Bohrer teilweise aus dem Bohrloch
heraus. Durch mehrmaliges Wiederholen dieses
Vorgangs wird das Bohrloch ausgeräumt, so dass der
normale Bohrbetrieb fortgesetzt werden kann.
Stellen Sie den Betriebsart-Umschaltknopf auf die
Position .
VORSICHT:
• Beim Durchbruch der Bohrung, bei Verstopfung der
Bohrung mit Spänen und Partikeln, oder beim
Auftreffen auf Betonstahl wirkt eine starke, plötzliche
Drehkraft auf Werkzeug und Bohrer. Montieren Sie
stets den Seitengriff (Zusatzgriff), und halten Sie die
Maschine während der Arbeit mit beiden Händen an
Seitengriff und Schaltergriff fest. Eine Missachtung
dieser Vorsichtsmaßnahme kann den Verlust der
Kontrolle über die Maschine und mögliche schwere
Verletzungen zur Folge haben.
HINWEIS:
• Es kann zu einer Rundlaufabweichung in der
Bohrerdrehung kommen, wenn die Maschine mit
Nulllast betrieben wird. Während des Betriebs zentriert
sich die Maschine automatisch. Dies hat keinen
Einfluss auf die Bohrgenauigkeit.
Bohren in Holz oder Metall (Abb. 10)
Verwenden Sie die optionale Bohrfuttereinheit. Nehmen
Sie zur Montage auf den Abschnitt “Montage und
Demontage des Einsatzes” Bezug.
VORSICHT:
• Verwenden Sie keinesfalls die Betriebsart
“Schlagbohren”, wenn das Bohrfutter an der Maschine
angebracht ist. Das Bohrfutter kann sonst beschädigt
werden.
Außerdem löst sich das Bohrfutter beim Umschalten
der Drehrichtung.
• Übermäßige Druckausübung auf die Maschine bewirkt
keine Beschleunigung der Bohrleistung. Im Gegenteil;
übermäßiger Druck führt zu einer Beschädigung der
Bohrerspitze und damit zu einer Verringerung der
Bohrleistung sowie zu einer Verkürzung der
Lebensdauer der Maschine.
• Beim Bohrungsdurchbruch wirkt ein hohes
Rückdrehmoment auf Maschine und Bohrer. Halten Sie
daher die Maschine mit festem Griff und lassen Sie
Vorsicht walten, wenn der Bohrer im Begriff ist, aus
dem Werkstück auszutreten.
• Ein festsitzender Bohrer lässt sich durch einfaches
Umschalten der Drehrichtung wieder herausdrehen.
Dabei sollten Sie aber die Maschine gut festhalten,
damit sie nicht ruckartig herausgestoßen wird.
• Spannen Sie kleine Werkstücke stets in einen
Schraubstock oder eine ähnliche Aufspannvorrichtung
ein.
Bohren mit Diamant-Bohrkrone
Stellen Sie den Umschalthebel zum Bohren mit Diamant-
Bohrkrone immer auf die Position m(Betriebsart
“Bohren”).
VORSICHT:
• Werden Bohrarbeiten mit Diamant-Bohrkrone in der
Betriebsart “Schlagbohren” durchgeführt, kann die
Diamant-Bohrkrone beschädigt werden.

15
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine
auszuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol,
Verdünner, Alkohol oder dergleichen. Solche Mittel
können Verfärbung, Verformung oder Rissbildung
verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen,
Überprüfung und Austausch der Kohlebürsten und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Kundendienstzentren unter ausschließlicher
Verwendung von Makita-Originalersatzteilen ausgeführt
werden.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Schalldruckpegel (LpA): 90 dB (A)
Schallleistungspegel (LWA): 101 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschützer tragen
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Arbeitsmodus: Schlagbohren in Beton
Vibrationsemission (ah, HD): 15,5 m/s2
Ungewissheit (K): 1,5 m/s2
Arbeitsmodus: Bohren in Metall
Vibrationsemission (ah, D): 3,0 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Werkzeugen
herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads
verwendet werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsächlichen
Benutzungsbedingungen (unter Berücksichtigung aller
Phasen des Arbeitszyklus, wie z. B. Ausschalt- und
Leerlaufzeiten der Maschine zusätzlich zur
Betriebszeit).
ENH101-18
Nur für europäische Länder
EG-Übereinstimmungserklärung
Makita erklärt, dass die folgende(n) Maschine(n):
Bezeichnung der Maschine:
Bohrhammer
Modell-Nr./ Typ: M8700
den folgenden europäischen Richtlinien
entsprechen:
2006/42/EG
gemäß den folgenden Standards oder standardisierten
Dokumenten hergestellt werden:
EN60745
Die technische Akte in Übereinstimmung mit 2006/42/EG
ist erhältlich von:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
1.12.2014
Yasushi Fukaya
Direktor
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Makita Jan-Baptist Vinkstraat 2, 3070, Belgium
Makita Corporation Anjo, Aichi, Japan
www.makita.com
885418-991
IDE
