Makita BO4565 User manual

GB Finishing Sander Instruction manual
F Ponceuse de finissage Manuel d’instructions
D Schwingschleifer Betriebsanleitung
I Levigatrice orbitale Istruzioni per l’uso
NL Afwerkschuurmachine Gebruiksaanwijzing
E Lijadora orbital Manual de instrucciones
P Lixadeira Manual de instruções
DK Sandsliber Brugsanvisning
GR Παλμικό τριβείο Οδηγίες χρήσης
BO4565

2
12
34
56
78
13
2
2
3
2
3
2
4
5
6
7
8
9
10
11

3
910

4
ENGLISH
Explanation of general view
SPECIFICATIONS
Symbols END201-3
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
............. Read instruction manual.
............. DOUBLE INSULATION
Intended use ENE052-1
The tool is intended for the sanding of large surface of
wood, plastic and metal materials as well as painted
surfaces.
Power supply ENF002-1
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
SPECIFIC SAFETY RULES GEB021-1
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to sander
safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a "live" wire will make exposed metal
parts of the tool "live" and shock the operator.
2. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
3. Hold the tool firmly.
4. Do not leave the tool running. Operate the tool
only when hand-held.
5. This tool has not been waterproofed, so do not
use water on the workpiece surface.
6. Ventilate your work area adequately when you
perform sanding operations.
7. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
8. Use of this tool to sand some products, paints and
wood could expose user to dust containing
hazardous substances. Use appropriate
respiratory protection.
9. Be sure that there are no cracks or breakage on
the pad before use. Cracks or breakage may cause
a personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.
Switch action (Fig. 1)
CAUTION:
• Before plugging in the tool, always check to see that
the tool is switched off.
To start the tool, press the “ I ” side of the switch. To stop
the tool, press the “O”side of the switch.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing abrasive paper
NOTE:
Use Makita hook-and-loop sandpaper with this sander.
To attach the sandpaper: (Fig. 2 - 4)
1. Set the tool upside down so that the pad is on top.
2. Position the sandpaper to fit the shape of the base. Be
sure to align the holes on the sandpaper with the
holes on the pad (the dust will be sucked into these
holes; it is therefore important to leave them open).
1. Switch
2. Velcro sandpaper
3. Base
4. Dust bag
5. Groove
6. Front fixing cardboard
7. Front side of paper dust bag
8. Claws
9. Upper part
10. Notch
11. Guide
Model BO4565
Pad size 112 mm x 190 mm
Orbits per minute (min-1) 14,000
Dimensions (L x W x H) 219 mm x 112 mm x 139 mm
Net weight 1.1 kg
Safety class /II

5
3. Press the paper firmly over the pad.
To remove the sandpaper:
1. Set the tool upside down so that the sandpaper is on
top.
2. Grasping one corner of the sandpaper, peel it from the
pad.
NOTE:
• If the sandpaper is in good condition, save it for further
use.

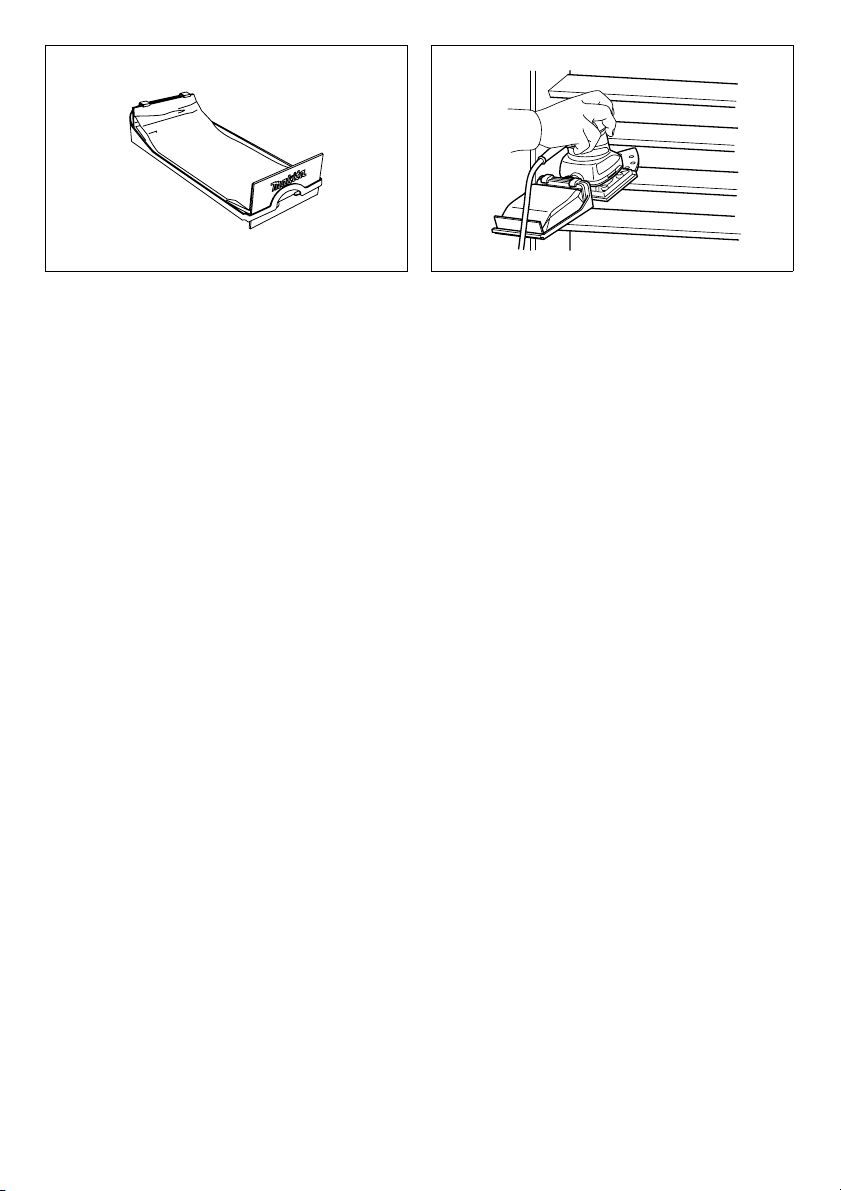

When sanding in narrow, hard-to-reach areas (e.g.,
shutters, blinds, louvers), attach the cone-shaped
abrasive papers to the end of the pad (bottom and top).
To sand the end of thin materials, fold the abrasive paper
and attach to the side of the pad as shown in the figures.
Dust bag (accessory) (Fig. 5)
The use of the dust bag makes sanding operations clean
and dust collection easy. To attach the dust bag, fit the
bag's entry port onto the dust spout on the tool. Make sure
that the hole in the bag's entry port is just over the pimple-
like protrusion on the dust spout. For the best results,
empty the dust bag when it becomes approximately half
full, tapping it lightly to remove as much dust as possible.
Installing paper dust bag (accessory)
(Fig. 6)
Place the paper dust bag on the paper dust bag holder
with its front side upward. Insert the front fixing cardboard
of the paper dust bag into the groove of the paper dust
bag holder. Then press the upper part of the front fixing
cardboard in arrow direction to hook it onto the claws.
(Fig. 7)
Insert the notch of the paper dust bag into the guide of the
paper dust bag holder. Then install the paper dust bag
holder set on the tool. (Fig. 8 & 9)
OPERATION
Sanding operation (Fig. 10)
CAUTION:
• Never run the tool without the abrasive paper. You may
seriously damage the pad.
• Never force the tool. Excessive pressure may decrease
the sanding efficiency, damage the abrasive paper
and/or shorten tool life.
Hold the tool firmly. Turn the tool on and wait until it
attains full speed. Then gently place the tool on the
workpiece surface. A finishing sander is generally used to
remove only a small amount of material at a time. Since
the quality of the surface is more important than the
amount of stock removed, do not bear down on the tool.
Keep the base flush with the workpiece at all times.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Abrasive paper (without pre-punched holes)
• Paper dust bag
• Paper dust bag holder
• Punch plate
• Dust bag
• Hose 19-2.5

6
FRANÇAIS
Descriptif
SPÉCIFICATIONS
Symboles END201-3
Les symboles utilisés pour l’outil sont indiqués ci-
dessous. Assurez-vous d’avoir bien compris leur
signification avant d’utiliser l’outil.
............. Reportez-vous au manuel d’instructions.
............. DOUBLE ISOLATION
Utilisations ENE052-1
L’outil est conçu pour le ponçage des grandes surfaces de
bois, de plastique et de métal, ainsi que des surfaces
peintes.
Alimentation ENF002-1
L’outil ne doit être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque
signalétique, et il ne peut fonctionner que sur un courant
secteur monophasé. Réalisé avec une double isolation, il
est conforme à la réglementation européenne et peut de
ce fait être alimenté sans mise à la terre.
CONSIGNES DE SÉCURITÉ
SPÉCIFIQUES GEB021-1
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la
ponceuse. En utilisant cet outil dans des conditions
dangereuses ou incorrectes, vous vous exposez à un
risque de blessure grave.
1. Saisissez les outils électriques par leurs surfaces
de poigne isolées lorsque vous effectuez une
opération au cours de laquelle l’outil tranchant
peut entrer en contact avec des fils cachés ou
avec son propre cordon d’alimentation.Le contact
avec un fil sous tension mettra les parties métalliques
exposées de l’outil sous tension, causant ainsi un
choc électrique chez l’utilisateur.
2. Portez toujours des lunettes de sécurité ou des
lunettes à coques. Les lunettes ordinaires et les
lunettes de soleil ne sont PAS des lunettes de
sécurité.
3. Tenez l’outil fermement.
4. N’abandonnez pas l’outil alors qu’il tourne. Ne
faites fonctionner l’outil qu’une fois que vous
l’avez bien en main.
5. Cet outil n’étant pas étanche, n’utilisez pas d’eau
sur la surface de la pièce à travailler.
6. Ventilez adéquatement la zone de travail lorsque
vous effectuez des travaux de ponçage.
7. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux
consignes de sécurité du fabricant du matériau.
8. L’utilisation de cet outil pour poncer certains
produits, surfaces peintes et pièces de bois peut
exposer l’utilisateur à des poussières qui
contiennent des substances dangereuses. Utilisez
une protection des voies respiratoires appropriée.
9. Avant d’utiliser le coussinet, assurez-vous qu’il
n’est ni fissuré ni déchiré. Il y a risque de blessure
avec un coussinet fissuré ou déchiré.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
Une UTILISATION INCORRECTE de l’outil ou un non-
respect des consignes de sécurité indiquées dans ce
manuel d’instructions peuvent causer des blessures
graves.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est éteint et
débranché avant de l’ajuster ou de vérifier son
fonctionnement.
Interrupteur (Fig. 1)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours qu’il est
éteint.
1. Interrupteur
2. Papier de verre velcro
3. Socle
4. Sac à poussières
5. Rainure
6. Carton de fixation avant
7. Face avant du sac à poussières
en papier
8. Griffes
9. Partie supérieure
10. Entaille
11. Guide
Modèle BO4565
Taille du coussinet 112 mm × 190 mm
Tours par minute (min-1) 14 000
Dimensions (L x P x H) 219 mm x 112 mm x 139 mm
Poids net 1,1 kg
Niveau de sécurité /II

7
Pour démarrer l’outil, appuyez sur le côté « I » de
l’interrupteur. Pour arrêter l’outil, appuyez sur le côté
« O » de l’interrupteur.
ASSEMBLAGE
ATTENTION :
• Avant d’effectuer toute intervention sur l’outil, assurez-
vous toujours qu’il est éteint et débranché.
Pose ou dépose du papier abrasif
REMARQUE :
Utilisez du papier de verre auto-agrippant Makita avec
cette ponceuse.
Montage du papier abrasif:
1. Mettez l’outil à l’envers pour que le coussinet se
trouve sur le dessus.
2. Placez le papier de verre de sorte qu’il s’adapte à la
forme du socle. Vous devez aligner les orifices du
papier de verre sur ceux du coussinet (la poussière
aspirée passera par ces orifices ; il est donc important
de les laisser ouverts).
3. Pressez fermement le papier contre le coussinet.
Pour retirer le papier de verre : (Fig. 2 à 4)
1. Mettez l’outil à l’envers pour que le papier de verre se
trouve sur le dessus.
2. Saisissez le papier de verre par un coin pour le
détacher du coussinet.
REMARQUE :
• Si le papier de verre est encore en bon état, conservez-
le pour utilisation future.
Quand vous poncez dans des zones étroites, difficiles à
atteindre (par exemple des volets roulants, des stores ou
des persiennes), monter les papiers abrasifs en forme de
cône à l’extrémité du patin (bas et haut). Pour poncer le
bout de matériaux minces, plier le papier abrasif et monter
le sur le coté du patin comme illustré sur les figures.
Sac à poussières (accessoire) (Fig. 5)
L’utilisation du sac à poussières permet d’effectuer le
ponçage de manière propre et elle facilite la collecte des
poussières. Pour fixer le sac à poussières, insérez le
raccord d’entrée du sac dans le bec à poussières de
l’outil. Assurez-vous que l’orifice du raccord d’entrée du
sac se trouve juste sur la partie saillante en forme de
bouton sur le bec à poussières. Pour de meilleurs
résultats, videz le sac à poussières lorsqu’il est environ à
moitié plein, en tapant dessus légèrement pour retirer le
plus de poussières possible.
Pose du sac à poussières en papier
(accessoire) (Fig. 6)
Posez le sac à poussières en papier sur son support en
plaçant sa face avant vers le haut. Insérez le carton de
fixation avant du sac à poussières en papier dans la
rainure du support. Appuyez ensuite sur la partie
supérieure du carton de fixation avant dans le sens de la
flèche pour l’accrocher aux griffes. (Fig. 7)
Insérez l’entaille du sac à poussières en papier dans le
guide du support. Posez ensuite l’ensemble de sac à
poussières en papier sur l’outil. (Fig. 8 et 9)
UTILISATION
Ponçage (Fig. 10)
ATTENTION :
• Ne faites jamais tourner l’outil sans papier abrasif.
Vous risqueriez d’endommager gravement le
coussinet.
• Ne forcez jamais l’outil. Une pression excessive peut
affecter l’efficacité du ponçage, endommager le papier
abrasif et/ou réduire la durée de service de l’outil.
Tenez l’outil fermement. Mettez l’outil sous tension et
attendez qu’il ait atteint sa pleine vitesse. Posez ensuite
doucement l’outil sur la surface de la pièce à travailler. On
utilise généralement la ponceuse de finissage pour retirer
seulement une petite quantité de matériau à la fois. Il
n’est donc pas nécessaire d’appliquer une pression sur
l’outil, puisque l’opération consiste, non pas à retirer une
grande quantité de matériau, mais à obtenir une surface
de qualité. Gardez le socle parfaitement en contact avec
la pièce en tout temps.
MAINTENANCE
ATTENTION :
• Assurez-vous toujours que l’outil est éteint et
débranché avant d’effectuer tout travail d’inspection ou
de maintenance.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des
charbons, et tout autre travail d’entretien ou de réglage
doivent être effectués dans un centre de service après-
vente Makita agréé, exclusivement avec des pièces de
rechange Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre
accessoire ou pièce complémentaire comporte un
risque de blessures. Utilisez uniquement l’accessoire
ou la pièce complémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires,
contactez un Centre de service après-vente local Makita.
• Papier abrasif (non perforé à l’avance)
• Sac à poussières en papier
• Support du sac à poussières en papier
• Plaque perforatrice
• Sac à poussières
• Boyau 19-2,5

8
DEUTSCH
Erklärung der Gesamtdarstellung
TECHNISCHE ANGABEN
Symbole END201-3
Im Folgenden sind die Symbole dargestellt, die im
Zusammenhang mit der Ausrüstung verwendet werden.
Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz
des Werkzeugs kennen.
........Lesen Sie die vorliegende Betriebsanleitung.
........DOPPELT SCHUTZISOLIERT
Verwendungszweck ENE052-1
Das Werkzeug ist für das Schleifen großer Flächen aus
Holz, Kunststoff und Metall sowie lackierter Flächen
vorgesehen.
Stromversorgung ENF002-1
Das Werkzeug darf nur an Stromquellen mit der auf dem
Typenschild angegebenen Spannung und einphasigem
Wechselstrom angeschlossen werden. Aufgrund der
Doppelisolierung nach europäischem Standard kann das
Werkzeug auch an Steckdosen ohne Erdungsleiter
betrieben werden.
BESONDERE
SICHERHEITSREGELN GEB021-1
Lassen Sie sich NIE durch Bequemlichkeit oder (aus
fortwährendem Gebrauch gewonnener) Vertrautheit
mit dem Gerät dazu verleiten, die Sicherheitsregeln
für den Schleifer zu missachten. Wenn dieses
Werkzeug fahrlässig oder nicht ordnungsgemäß
verwendet wird, kann es zu schweren
Personenschäden kommen.
1. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie unter Bedingungen
arbeiten, bei denen das Schneidwerkzeug
versteckte Verkabelung oder das eigene Kabel
berühren kann. Der Kontakt mit einem Strom
führenden Kabel leitet diesen an die metallenen Teile
des Werkzeugs weiter und verursacht einen
Stromschlag beim Bediener.
2. Verwenden Sie immer Sicherheitsgläser oder
Schutzbrillen. Bei gewöhnlichen Brillen und
Sonnenbrillen handelt es sich NICHT um
Sicherheitsgläser.
3. Halten Sie das Werkzeug mit festem Griff.
4. Lassen Sie das Werkzeug nicht laufen. Das
Werkzeug darf nur dann in Betrieb sein, wenn es
festgehalten wird.
5. Dieses Werkzeug ist nicht zum Nass-Schliff
geeignet. Verwenden Sie daher kein Wasser auf
der Werkstückoberfläche.
6. Beim Schleifbetrieb muss auf eine ausreichende
Belüftung des Arbeitsplatzes geachtet werden.
7. Einige Materialien enthalten Chemikalien, die
giftig sein können. Vermeiden Sie das Einatmen
von Staub und den Kontakt mit der Haut. Befolgen
Sie die Sicherheitshinweise des
Materialherstellers.
8. Bei manchen Produkten, Lackierungen und
Holzverarbeitungen kann der Benutzer beim
Schleifen Staub ausgesetzt werden, der
Gefahrstoffe enthält. Tragen Sie stets einen
ausreichenden Atemschutz.
9. Überprüfen Sie den Schleifteller vor der
Verwendung sorgfältig auf Risse oder sonstige
Beschädigungen. Risse oder Beschädigungen
bergen die Gefahr von Verletzungen.
BEWAHREN SIE DIESE
ANWEISUNGEN SORGFÄLTIG
AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise kann zu
schweren Personenschäden führen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
1. Schalter
2. Klettverschluss-Schleifpapier
3. Grundplatte
4. Staubbeutel
5. Rille
6. Vordere Kartonplatte
7. Vorderseite des
Papierstaubbeutels
8. Klauen
9. Oberkante
10. Aussparung
11. Führung
Modell BO4565
Schleiftellergröße 112 mm x 190 mm
Umläufe pro Minute (min-1) 14.000
Abmessungen (L x B x H) 219 mm x 112 mm x 139 mm
Nettogewicht 1,1 kg
Sicherheitsklasse /II

9
Bedienung des Schalters (Abb. 1)
ACHTUNG:
• Achten Sie vor dem Einstecken des Werkzeugs stets
darauf, dass dieses ausgeschaltet ist.
Drücken Sie zum Starten des Werkzeugs die Seite „I“ des
Schalters. Drücken Sie zum Stoppen des Werkzeugs die
Seite „O“ des Schalters.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie irgendwelche Arbeiten am
Werkzeug durchführen.
Anbringen und Abnehmen des
Schleifpapiers
HINWEIS:
Verwenden Sie bei diesem Schleifer Klettverschluss-
Schleifpapier von Makita.
Zum Anbringen des Schleifpapiers: (Abb. 2 bis 4)
1. Drehen Sie das Werkzeug um, so dass der
Schleifteller oben liegt.
2. Richten Sie das Schleifpapier so aus, dass es an die
Form der Grundplatte angepasst ist. Richten Sie die
Löcher im Schleifpapier an den Löchern im
Schleifteller aus (da der Staub in diese Löcher
gesaugt wird, ist es wichtig, dass sie frei bleiben).
3. Drücken Sie das Schleifpapier fest gegen den
Schleifteller.
Abnehmen des Schleifpapiers:
1. Drehen Sie das Werkzeug um, so dass das
Schleifpapier oben liegt.
2. Fassen Sie eine Ecke des Schleifpapiers, und ziehen
Sie das Schleifpapier vom Schleifteller ab.
HINWEIS:
• Wenn das Schleifpapier noch in gutem Zustand ist,
bewahren Sie es für späteren Gebrauch auf.
Bei Schleifarbeiten an engen, schwer zugänglichen
Stellen (z. B. Fensterläden, Rollladen, Jalousien)
kegelförmiges Schleifpapier an beiden Enden des
Schleiftellers (unten und oben) anbringen. Zum Schleifen
der Enden von dünnem Material das Schleifpapier falten
und an der Seite des Schleiftellers anbringen, wie in den
Abbildungen gezeigt.
Staubbeutel (Zubehör) (Abb. 5)
Der Staubbeutel ermöglicht bei Schleifarbeiten sauberes
Arbeiten und einfaches Staubsammeln. Schieben Sie
zum Anbringen des Staubbeutels dessen Einlassstutzen
auf den Absaugstutzen des Werkzeugs. Die Öffnung des
Einlassstutzens des Staubbeutels muss direkt über dem
Vorsprung des Absaugstutzens liegen. Um beste
Ergebnisse zu erzielen, sollten Sie den Staubbeutel
entleeren, wenn er etwa halb voll ist, wobei durch leichtes
Abklopfen möglichst viel Staub gelöst werden sollte.
Anbringen des Papierstaubbeutels
(Zubehör) (Abb. 6)
Legen Sie den Papierstaubbeutel zum Montieren mit der
Vorderseite nach oben auf den Papierstaubbeutelhalter.
Führen Sie die vordere Kartonplatte des
Papierstaubbeutels in die Führungsrille des
Papierstaubbeutelhalters ein. Drücken Sie dann die
Oberkante der vorderen Kartonplatte in Pfeilrichtung, bis
sie in die Klauen einrastet. (Abb. 7)
Schieben Sie die Aussparung des Papierstaubbeutels auf
die Führungsrille des Papierstaubbeutelhalters. Bringen
Sie dann den Papierstaubbeutelhaltersatz am Werkzeug
an. (Abb. 8 und 9)
BETRIEB
Schleifbetrieb (Abb. 10)
ACHTUNG:
• Betreiben Sie das Werkzeug niemals ohne
Schleifpapier. Anderenfalls kann der Schleifteller
schwer beschädigt werden.
• Verwenden Sie das Werkzeug niemals mit Gewalt.
Übermäßiger Druck kann zu einer verminderten
Schleifleistung, Beschädigung des Schleifpapiers und
einer Verkürzung der Lebensdauer des Werkzeugs
führen.
Halten Sie das Werkzeug mit festem Griff. Schalten Sie
das Werkzeug ein und warten Sie, bis es die volle
Drehzahl erreicht hat. Setzen Sie dann das Werkzeug
vorsichtig auf die Werkstück-Oberfläche. Ein
Schwingschleifer wird normalerweise benutzt, um nur
jeweils eine kleine Materialmenge abzutragen. Da die
Qualität der Oberfläche wichtiger als die Menge des
abgetragenen Materials ist, sollten Sie das Werkzeug
nicht niederdrücken. Achten Sie stets darauf, dass die
Grundplatte flach auf dem Werkstück aufliegt.
WARTUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Stecker, bevor Sie Prüfungen oder
Wartungsarbeiten am Werkzeug durchführen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT des
Produkts zu gewährleisten, sollten Reparaturen,
Kohlebürsteninspektion und -ersatz sowie alle anderen
Wartungsarbeiten und Einstellungen nur durch von Makita
autorisierte Servicecenter durchgeführt und immer
Makita-Ersatzteile verwendet werden.
ZUBEHÖR
ACHTUNG:
• Die folgenden Zubehör- und Zusatzteile werden für das
in diesem Handbuch beschriebene Makita-Werkzeug
empfohlen. Die Verwendung anderer Zubehör- und
Zusatzteile kann zu Personenschäden führen.
Verwenden Sie Zubehör- und Zusatzteile nur für den
vorgesehenen Zweck.
Informationen zu diesem Zubehör erhalten Sie bei einem
Makita-Servicecenter in Ihrer Nähe.
• Schleifpapier (ohne vorgestanzte Löcher)
• Papierstaubbeutel
• Papierstaubbeutelhalter
• Lochungsplatte
• Staubbeutel
• Schlauch 19-2,5

10
ITALIANO
Spiegazione della vista generale
CARATTERISTICHE TECNICHE
Simboli END201-3
Il seguente elenco riporta i simboli utilizzati per questo
utensile. È importante comprenderne il significato prima di
utilizzare l'utensile.
............. Leggere il manuale di istruzioni.
............. ISOLAMENTO DOPPIO
Uso previsto ENE052-1
L'utensile è studiato per la carteggiatura di ampie superfici
in legno, plastica e metallo, nonché per le superfici
verniciate.
Alimentazione ENF002-1
L'utensile deve essere collegato a una presa di corrente
con la stessa tensione di quella indicata sulla targhetta e
può funzionare soltanto con corrente alternata monofase.
L'utensile è dotato di doppio isolamento in osservanza
alle norme europee, pertanto può essere usato anche con
prese di corrente sprovviste della messa a terra.
REGOLE DI SICUREZZA
SPECIFICHE GEB021-1
NON lasciare che la familiarità acquisita con il
prodotto in seguito all'uso ripetuto sia causa di
inosservanza delle regole di sicurezza della
levigatrice. Se questo utensile viene utilizzato in
modo improprio o errato, è possibile subire lesioni
personali gravi.
1. Se si eseguono operazioni in cui l'utensile può
toccare fili nascosti o il cavo di alimentazione,
impugnare l'utensile utilizzando i punti di presa
isolati. Il contatto con un filo percorso da corrente farà
sì che le parti metalliche esposte dell'utensile si
trovino anch'esse sotto tensione provocando scosse
elettriche all'operatore.
2. Utilizzare sempre occhiali di protezione o di
sicurezza. I comuni occhiali da vista o da sole
NON sono occhiali di sicurezza.
3. Tenere l'utensile in modo saldo.
4. Non lasciare l'utensile acceso. Azionare l'utensile
solo dopo averlo impugnato.
5. L'utensile non è impermeabile; evitare l'uso di
acqua sulla superficie del pezzo in lavorazione.
6. Garantire un'adeguata ventilazione dell'area di
lavoro durante le operazioni di carteggiatura.
7. Alcuni materiali contengono prodotti chimici che
possono essere tossici. Evitare l'inalazione della
polvere e il contatto con la pelle. Attenersi alle
istruzioni per la sicurezza del fornitore dei
materiali.
8. L'utilizzo del presente utensile per la carteggiatura
di alcuni prodotti, vernici o legno può esporre
l'utente a polveri contenenti sostenenti
pericolose. Utilizzare un dispositivo adeguato per
la protezione dell'apparato respiratorio.
9. Controllare che non vi siano crepe o rotture sul
cuscinetto prima dell'uso. Crepe o rotture
possono provocare lesioni personali.
CONSERVARE QUESTE
ISTRUZIONI.
AVVERTENZA:
L'USO IMPROPRIO o la mancata osservanza delle
norme di sicurezza contenute in questo manuale può
provocare lesioni personali gravi.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Prima di regolare o controllare le funzioni dell'utensile,
verificare sempre di averlo spento e scollegato
dall'alimentazione.
Azionamento dell'interruttore (Fig. 1)
ATTENZIONE:
• Prima di collegare l'utensile all'alimentazione elettrica,
verificare che sia spento.
Per accendere l'utensile, premere il lato "I"
dell'interruttore. Per spegnere l'utensile, premere il lato
"O" dell'interruttore.
1. Interruttore
2. Carta smerigliata con velcro
3. Base
4. Sacchetto per la polvere
5. Scanalatura
6. Cartone di fissaggio anteriore
7. Lato anteriore del sacchetto per la
polvere in carta
8. Pinze
9. Parte superiore
10. Tacca
11. Guida
Modello BO4565
Dimensioni del cuscinetto 112 mm x 190 mm
Orbite al minuto (min-1) 14.000
Dimensioni (L x P x A) 219 mm x 112 mm x 139 mm
Peso netto 1,1 kg
Classe di sicurezza /II
