ENGLISH (Original instructions)
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2014
Intended use ENE078-2
The tool is intended for performing lengthways and
crossways straight cuts and mitre cuts with angles in
wood while in firm contact with the workpiece. With
appropriate Makita genuine saw blades, other materials
can also be sawed.
Power supply ENF002-2
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
General power tool safety
warnings GEA010-2
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury.
Save all warnings and
instructions for future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
CIRCULAR SAW SAFETY
WARNINGS GEB133-2
Cutting procedures
1. DANGER: Keep hands away from cutting area
and the blade. Keep your second hand on
auxiliary handle, or motor housing. If both hands
are holding the saw, they cannot be cut by the blade.
2. Do not reach underneath the workpiece. The guard
cannot protect you from the blade below the
workpiece.
3. Adjust the cutting depth to the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
4. Never hold the workpiece in your hands or across
your leg while cutting. Secure the workpiece to a
stable platform. It is important to support the work
properly to minimise body exposure, blade binding, or
loss of control. (Fig. 1)
5. Hold the power tool by insulated gripping
surfaces, when performing an operation where the
cutting tool may contact hidden wiring or its own
cord. Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
6. When ripping, always use a rip fence or straight
edge guide. This improves the accuracy of cut and
reduces the chance of blade binding.
7. Always use blades with correct size and shape
(diamond versus round) of arbour holes. Blades
that do not match the mounting hardware of the saw
will run off-centre, causing loss of control.

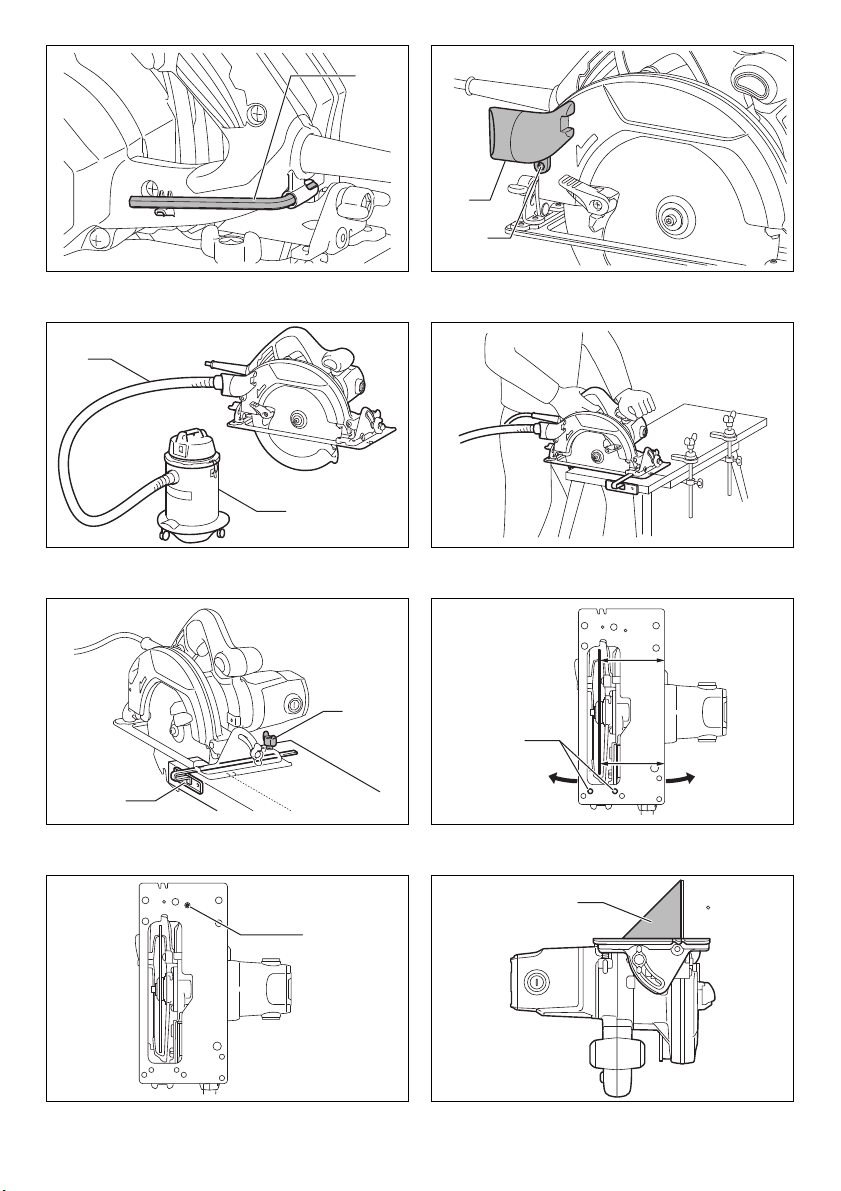

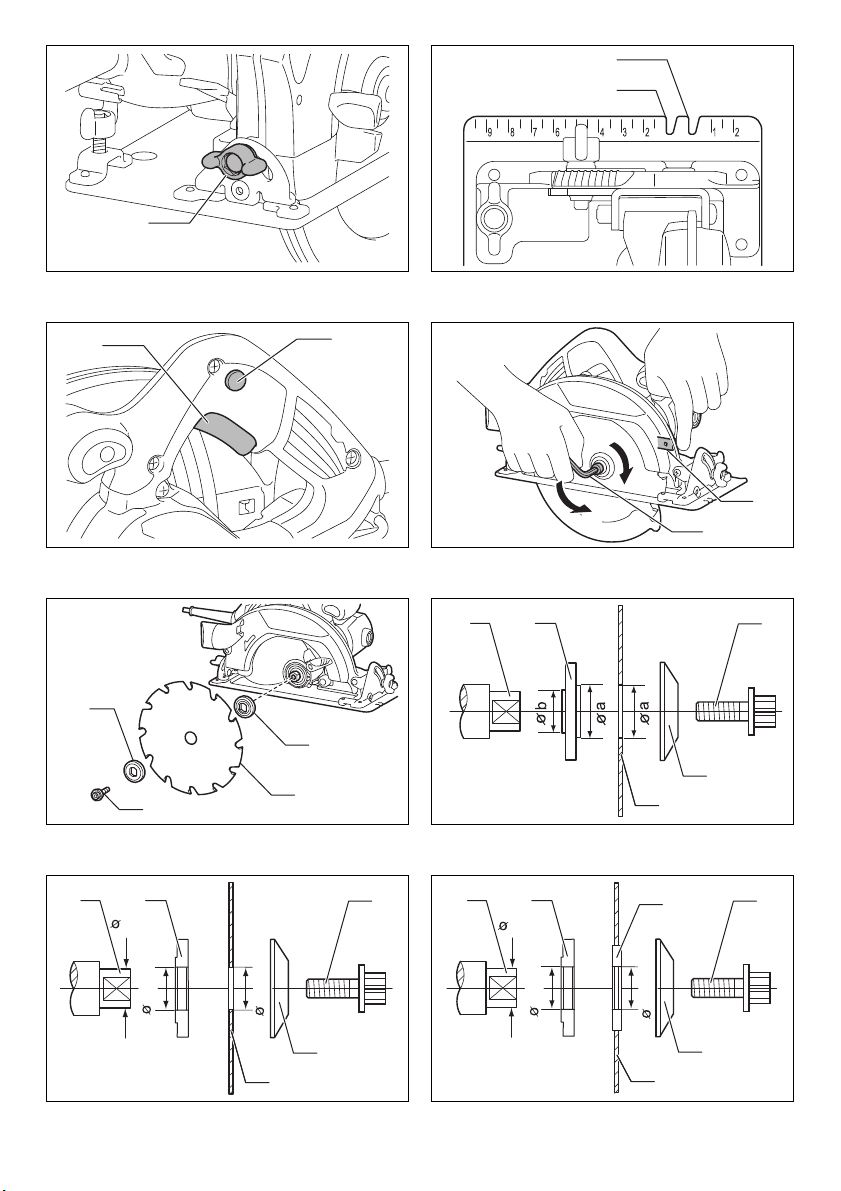

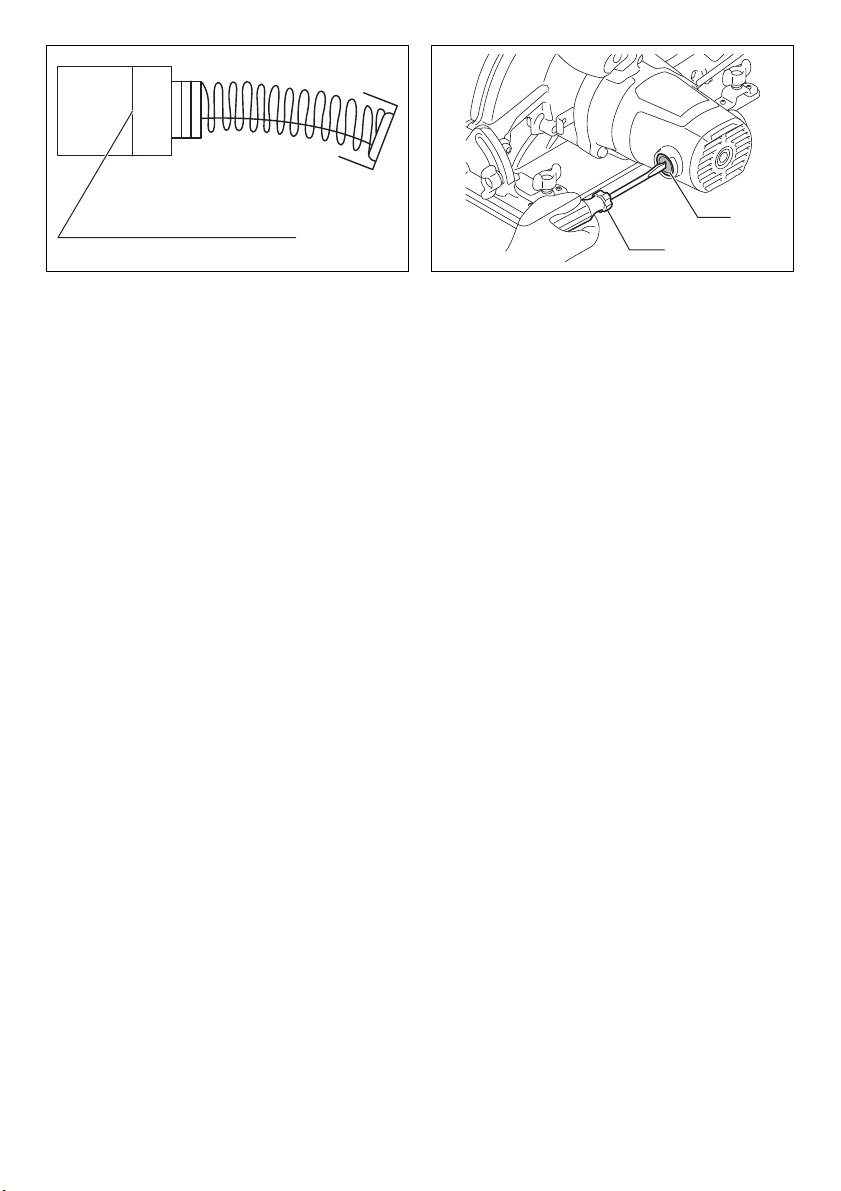

1. Lever
2. Clamping screw
3. Cutting line (0° position)
4. Cutting line (45° position)
5. Switch trigger
6. Lock-off button
7. Hex wrench
8. Shaft lock
9. Loosen
10. Tighten
11. Inner flange
12. Saw blade
13. Outer flange
14. Hex bolt
15. Mounting shaft
16. Ring
17. Dust nozzle
18. Screw
19. Vacuum cleaner
20. Hose
21. Rip fence
22. Triangular rule
23. Limit mark
24. Screwdriver
25. Brush holder cap
Model HS7601
Blade diameter 190 mm
Max. cutting depth at 0° 66 mm
at 45° 46 mm
No load speed 5,200 min-1
Overall length 309 mm
Net weight 3.7 kg
Safety class /II

7
8. Never use damaged or incorrect blade washers or
bolt. The blade washers and bolt were specially
designed for your saw, for optimum performance and
safety of operation.
Kickback causes and related warnings
- kickback is a sudden reaction to a pinched, jammed or
misaligned saw blade, causing an uncontrolled saw to
lift up and out of the workpiece toward the operator;
- when the blade is pinched or jammed tightly by the kerf
closing down, the blade stalls and the motor reaction
drives the unit rapidly back toward the operator;
- if the blade becomes twisted or misaligned in the cut,
the teeth at the back edge of the blade can dig into the
top surface of the wood causing the blade to climb out
of the kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below.
1. Maintain a firm grip with both hands on the saw
and position your arms to resist kickback forces.
Position your body to either side of the blade, but
not in line with the blade. Kickback could cause the
saw to jump backwards, but kickback forces can be
controlled by the operator, if proper precautions are
taken.
2. When blade is binding, or when interrupting a cut
for any reason, release the trigger and hold the
saw motionless in the material until the blade
comes to a complete stop. Never attempt to
remove the saw from the work or pull the saw
backward while the blade is in motion or kickback
may occur. Investigate and take corrective actions to
eliminate the cause of blade binding.
3. When restarting a saw in the workpiece, centre the
saw blade in the kerf so that the saw teeth are not
engaged into the material. If a saw blade binds, it
may walk up or kickback from the workpiece as the
saw is restarted.
4. Support large panels to minimise the risk of blade
pinching and kickback. Large panels tend to sag
under their own weight. Supports must be placed
under the panel on both sides, near the line of cut and
near the edge of the panel. (Fig. 2 & 3)
5. Do not use dull or damaged blades. Unsharpened
or improperly set blades produce narrow kerf causing
excessive friction, blade binding and kickback.
6. Blade depth and bevel adjusting locking levers
must be tight and secure before making the cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
7. Use extra caution when sawing into existing walls
or other blind areas. The protruding blade may cut
objects that can cause kickback.
8. ALWAYS hold the tool firmly with both hands.
NEVER place your hand, leg or any part of your
body under the tool base or behind the saw,
especially when making cross-cuts. If kickback
occurs, the saw could easily jump backwards over
your hand, leading to serious personal injury. (Fig. 4)
9. Never force the saw. Push the saw forward at a
speed so that the blade cuts without slowing.
Forcing the saw can cause uneven cuts, loss of
accuracy, and possible kickback.
Lower guard function
1. Check the lower guard for proper closing before
each use. Do not operate the saw if the lower
guard does not move freely and close instantly.
Never clamp or tie the lower guard into the open
position. If the saw is accidentally dropped, the lower
guard may be bent. Raise the lower guard with the
retracting handle and make sure it moves freely and
does not touch the blade or any other part, in all
angles and depths of cut.
2. Check the operation of the lower guard spring. If
the guard and the spring are not operating
properly, they must be serviced before use. Lower
guard may operate sluggishly due to damaged parts,
gummy deposits, or a build-up of debris.
3. The lower guard may be retracted manually only
for special cuts such as “plunge cuts” and
“compound cuts”. Raise the lower guard by the
retracting handle and as soon as the blade enters
the material, the lower guard must be released. For
all other sawing, the lower guard should operate
automatically.
4. Always observe that the lower guard is covering
the blade before placing the saw down on bench
or floor. An unprotected, coasting blade will cause the
saw to walk backwards, cutting whatever is in its path.
Be aware of the time it takes for the blade to stop after
switch is released.
5. To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check
to see that retracting handle does not touch tool
housing. Leaving blade exposed is VERY
DANGEROUS and can lead to serious personal injury.
Additional safety warnings
1. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Maintain smooth advancement of tool without
decrease in blade speed to avoid overheating the
blade tips.
2. Do not attempt to remove cut material when blade
is moving. Wait until blade stops before grasping
cut material. Blades coast after turn off.
3. Avoid cutting nails. Inspect for and remove all
nails from lumber before cutting.
4. Place the wider portion of the saw base on that
part of the workpiece which is solidly supported,
not on the section that will fall off when the cut is
made. If the workpiece is short or small, clamp it
down. DO NOT TRY TO HOLD SHORT PIECES BY
HAND! (Fig. 5)
5. Before setting the tool down after completing a
cut, be sure that the guard has closed and the
blade has come to a complete stop.
6. Never attempt to saw with the circular saw held
upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
(Fig. 6)
7. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
8. Do not stop the blades by lateral pressure on the
saw blade.
9. Do not use any abrasive wheels.

8
10. Only use the saw blade with the diameter that is
marked on the tool or specified in the manual. Use
of an incorrectly sized blade may affect the proper
guarding of the blade or guard operation which could
result in serious personal injury.
11. Keep blade sharp and clean. Gum and wood pitch
hardened on blades slows saw and increases
potential for kickback. Keep blade clean by first
removing it from tool, then cleaning it with gum and
pitch remover, hot water or kerosene. Never use
gasoline.
12. Wear a dust mask and hearing protection when
use the tool.
13. Always use the saw blade intended for cutting the
material that you are going to cut.
14. Only use the saw blades that are marked with a
speed equal or higher than the speed marked on
the tool.
15. (For European countries only)
Always use the blade which conforms to EN847-1.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.
Adjusting depth of cut
CAUTION:
• After adjusting the depth of cut, always tighten the lever
securely. (Fig. 7)
Loosen the lever on the depth guide and move the base
up or down. At the desired depth of cut, secure the base
by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more than
one blade tooth projects below workpiece. Using proper
cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Bevel cutting (Fig. 8 & 9)
Loosen the clamping screws. Set for the desired angle
(0°- 45°) by tilting accordingly, then tighten the clamping
screws securely.
Sighting (Fig. 10)
For straight cuts, align the 0° position on the front of the
base with your cutting line. For 45° bevel cuts, align the
45° position with it.
Switch action
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
• Do not pull the switch trigger hard without pressing in
the lock-off button. This can cause switch breakage.
(Fig. 11)
To prevent the switch trigger from being accidentally
pulled, a lock-off button is provided.
To start the tool, depress the lock-off button and pull the
switch trigger. Release the switch trigger to stop.
WARNING:
• For your safety, this tool is equipped with a lock-off
button which prevents the tool from unintended
starting. NEVER use the tool if it runs when you simply
pull the switch trigger without pressing the lock-off
button. Return tool to a Makita service center for proper
repairs BEFORE further usage.
• NEVER tape down or defeat purpose and function of
lock-off button.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on the
tool.
Removing or installing saw blade
CAUTION:
• Be sure the blade is installed with teeth pointing up at
the front of the tool.
• Use only the Makita wrench to install or remove the
blade.
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt counterclockwise. Then remove the hex bolt,
outer flange and blade. (Fig. 12)
When changing blade, make sure to also clean upper and
lower blade guards of accumulated sawdust. Such efforts
do not, however, replace the need to check lower guard
operation before each use. (Fig. 13)
For tool with the inner flange for other than 15.88 mm
hole-diameter saw blade (Fig. 14)
The inner flange has a certain diameter protrusion on one
side of it and a different diameter protrusion on the other
side. Choose a correct side on which protrusion fits into
the saw blade hole perfectly.
Next, mount the inner flange onto the mounting shaft so
that the correct side of protrusion on the inner flange
faces outward and then place saw blade and outer flange.
BE SURE TO TIGHTEN THE HEX BOLT CLOCKWISE
SECURELY.
CAUTION:
•Make sure that the protrusion “a” on the inner
flange that is positioned outside fits into the saw
blade hole “a” perfectly. Mounting the blade on the
wrong side can result in the dangerous vibration.

9
For tool with the inner flange for a 15.88 mm hole-
diameter saw blade (country specific) (Fig. 15 & 16)
Mount the inner flange with its recessed side facing
outward onto the mounting shaft and then place saw
blade (with the ring attached if needed), outer flange and
hex bolt.
BE SURE TO TIGHTEN THE HEX BOLT CLOCKWISE
SECURELY.
WARNING:
•Before mounting the blade onto the spindle, always
be sure that the correct ring for the blade’s arbor
hole you intend to use is installed between the
inner and the outer flanges. Use of the incorrect
arbor hole ring may result in the improper mounting of
the blade causing blade movement and severe
vibration resulting in possible loss of control during
operation and in serious personal injury.
Hex wrench storage (Fig. 17)
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Connecting a vacuum cleaner (optional
accessory) (Fig. 18 & 19)
When you wish to perform clean cutting operation,
connect a Makita vacuum cleaner to your tool. Install the
dust nozzle on the tool using the screw. Then connect a
hose of the vacuum cleaner to the dust nozzle as shown
in the figure.
OPERATION
CAUTION:
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
• Always use a front grip and rear handle and firmly hold
the tool by both front grip and rear handle during
operations. (Fig. 20)
Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding saw, they cannot be cut by the
blade. Set the base on the workpiece to be cut without the
blade making any contact. Then turn the tool on and wait
until the blade attains full speed. Now simply move the
tool forward over the workpiece surface, keeping it flat
and advancing smoothly until the sawing is completed.
To get clean cuts, keep your sawing line straight and your
speed of advance uniform. If the cut fails to properly follow
your intended cut line, do not attempt to turn or force the
tool back to the cut line. Doing so may bind the blade and
lead to dangerous kickback and possible serious injury.
Release switch, wait for blade to stop and then withdraw
tool. Realign tool on new cut line, and start cut again.
Attempt to avoid positioning which exposes operator to
chips and wood dust being ejected from saw. Use eye
protection to help avoid injury.
Rip fence (Guide rule) (optional
accessory) (Fig. 21)
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly against
the side of the workpiece and secure it in position with the
clamping screw on the front of the base. It also makes
repeated cuts of uniform width possible.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
•Clean out the upper and lower guards to ensure
there is no accumulated sawdust which may
impede the operation of the lower guarding
system. A dirty guarding system may limit the proper
operation which could result in serious personal injury.
The most effective way to accomplish this cleaning is
with compressed air. If the dust is being blown out of
the guards, be sure the proper eye and breathing
protection is used.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Adjusting for parallelism (Fig. 22)
The parallelism between the blade and the base has been
factory adjusted. But if it is off, you can adjust it as the
following procedure.
Make sure all levers and screws are tightened. Slightly
loosen the screw as illustrated. While opening the lower
guard, move the rear of base so that the distance A and B
are equal. After adjusting, tighten the screw. Make a test
cut to get a correct parallelism.
Adjusting for accuracy of 0° cut (Fig. 23 &
24)
This adjustment has been made at the factory. But if it is
off, adjust the adjusting screws with a hex wrench while
inspecting 0° the blade with the base using a triangular
rule or square rule, etc.
Replacing carbon brushes (Fig. 25)
Remove and check the carbon brushes regularly. Replace
when they wear down to the limit mark. Keep the carbon
brushes clean and free to slip in the holders. Both carbon
brushes should be replaced at the same time. Use only
identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps. (Fig. 26)
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.

10
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Saw blades
• Rip fence (Guide rule)
•Guiderail
• Guide rail adapter
• Rule bar
• Dust nozzle
•Hexwrench
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
Noise ENG905-1
The typical A-weighted noise level determined according
to EN62841:
Sound pressure level (LpA): 92 dB (A)
Sound power level (LWA): 103 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection.
Vibration ENG900-1
The vibration total value (tri-axial vector sum) determined
according to EN62841:
Work mode: cutting wood
Vibration emission (ah,W): 2.5 m/s2or less
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of exposure in
the actual conditions of use (taking account of all parts
of the operating cycle such as the times when the tool
is switched off and when it is running idle in addition to
the trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.

11
FRANÇAIS (Instructions d’origine)
Descriptif
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à des modifications sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA 01/2014
Utilisations ENE078-2
L’outil est conçu pour réaliser des coupes en longueur,
des coupes transversales et des coupes d’onglet
angulaires dans le bois en maintenant un contact ferme
avec la pièce à travailler. Avec des lames d’origine Makita
adaptées, il est également possible de couper d’autres
matériaux.
Alimentation ENF002-2
L’outil ne doit être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque
signalétique, et il ne peut fonctionner que sur un courant
secteur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
Consignes de sécurité générales
pour outils électriques GEA010-2
AVERTISSEMENT : Veuillez lire les consignes de
sécurité, instructions, illustrations et spécifications
qui accompagnent cet outil électrique. Le non-respect
de toutes les instructions indiquées ci-dessous peut
entraîner une électrocution, un incendie et/ou de graves
blessures.
Conservez toutes les mises en
garde et instructions pour
référence ultérieure.
Le terme « outil électrique » dans les avertissements fait
référence à l’outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou à l’outil électrique fonctionnant
sur batterie (sans cordon d’alimentation).
CONSIGNES DE SECURITE POUR
SCIE CIRCULAIRE GEB133-2
Procédures de coupe
1. DANGER : Gardez vos mains à l’écart de la
zone de coupe et de la lame. Laissez votre
deuxième main sur la poignée auxiliaire ou le
carter du moteur. La lame ne risquera pas de vous
couper les mains si vous les utilisez toutes les deux
pour tenir la scie.
2. Ne placez aucune partie de votre corps sous la
pièce à travailler. Le carter de protection ne peut pas
protéger l’utilisateur de la lame sous la pièce.
3. Réglez la profondeur de coupe suivant l’épaisseur
de la pièce à travailler. La partie de la lame visible
sous la pièce à travailler doit être moindre qu’une dent
de lame complète.
4. Ne tenez jamais la pièce avec les mains ou contre
la jambe pendant la coupe. Fixez la pièce sur une
plate-forme stable. Il est important que la pièce soit
soutenue convenablement, afin de minimiser
l’exposition du corps, le grippage de la lame ou la
perte de contrôle. (Fig. 1)
5. Tenez l’outil électrique par une surface de prise
isolée, lorsque vous effectuez une tâche où l’outil
de coupe pourrait toucher un câblage caché ou
son propre cordon d’alimentation. Le contact avec
un fil « sous tension » mettra également « sous
tension » les parties métalliques exposées de l’outil
1. Levier
2. Vis de serrage
3. Ligne de coupe (position sur 0°)
4. Ligne de coupe (position sur 45°)
5. Gâchette
6. Bouton de sécurité
7. Clé hexagonale
8. Blocage de l’arbre
9. Desserrer
10. Serrer
11. Flasque intérieur
12. Lame
13. Flasque extérieur
14. Boulon hexagonal
15. Arbre de montage
16. Bague
17. Raccord à poussières
18. Vis
19. Aspirateur
20. Tuyau
21. Garde parallèle
22. Règle triangulaire
23. Repère d’usure
24. Tournevis
25. Bouchon de porte-charbon
Modèle HS7601
Diamètre de la lame 190 mm
Profondeur de coupe max. à0° 66mm
à 45° 46 mm
Vitesse à vide 5 200 min-1
Longueur totale 309 mm
Poids net 3,7 kg
Niveau de sécurité /II

12
électrique, pouvant ainsi causer un choc électrique
chez l’utilisateur.
6. Lors du sciage en long, utilisez toujours un guide
longitudinal ou un guide de chant. La coupe sera
plus précise et cela réduira les risques de pincement
de la lame.
7. Utilisez toujours des lames dont l’orifice central
est de taille et de forme (diamantée ou circulaire)
appropriée. Les lames qui ne correspondent pas aux
éléments de montage de la scie fonctionneront de
manière décentrée, provoquant une perte de contrôle.
8. N’utilisez jamais de rondelles ou boulons de la
lame endommagés ou inadéquats. Les rondelles et
le boulon de la lame ont été conçus exclusivement
pour votre scie, afin d’assurer une performance
optimale et une utilisation sûre.
Causes des chocs en retour et avertissements
concernant ces derniers
- le choc en retour est une réaction soudaine de l’outil
lorsque la lame de scie est coincée, pincée ou
désalignée, et la scie, hors de contrôle, se soulève
alors et quitte la pièce en se dirigeant vers l’utilisateur ;
- lorsque la lame se coince ou est pincée fermement par
le trait de scie qui se referme sur elle, la lame se
bloque et la réaction du moteur entraîne la projection
de l’outil à grande vitesse vers l’utilisateur ;
- si la lame se tord ou se désaligne par rapport à la ligne
de coupe, les dents arrière risquent de s’enfoncer dans
la surface du bois et la lame de quitter le trait de scie
en reculant brusquement vers l’utilisateur.
Le choc en retour est le résultat d’une mauvaise utilisation
de la scie et/ou de procédures ou conditions d’utilisation
incorrectes. On peut l’éviter en prenant des précautions
adéquates, comme indiqué ci-dessous :
1. Maintenez une poigne ferme à deux mains sur la
scie, et placez vos bras de sorte qu’ils puissent
résister à la force du choc en retour. Placez-vous
d’un côté ou de l’autre de la lame, jamais dans sa
ligne de coupe. Le choc en retour peut faire bondir la
scie vers l’arrière, mais la force du choc en retour peut
être maîtrisée par l’utilisateur en prenant les
précautions adéquates.
2. Si la lame se pince ou si vous interrompez la
coupe pour une raison quelconque, libérez la
gâchette et maintenez la scie immobile dans le
matériau jusqu’à l’arrêt complet de la lame.
N’essayez jamais de retirer la scie de la pièce ou
de la faire reculer alors que la lame tourne encore,
sous peine de provoquer un choc en retour.
Identifiez la cause du pincement de la lame et prenez
les mesures correctives pour y remédier.
3. Avant de redémarrer la scie dans la pièce, centrez
la lame de scie dans le trait de scie de sorte que
les dents ne pénètrent pas dans le matériau. Si une
lame de scie coince, elle risque de remonter ou de
reculer brutalement au moment du redémarrage de la
scie.
4. Placez un dispositif de soutien sous les grands
panneaux pour réduire les risques de pincement
de la lame et de choc en retour. Les panneaux de
grande dimension ont tendance à s’affaisser sous leur
propre poids. Des supports doivent être installés sous
le panneau, des deux côtés, près de la ligne de coupe
et près du bord du panneau. (Fig. 2 et 3)
5. N’utilisez pas des lames émoussées ou
endommagées. Les lames mal affûtées ou mal
posées produisent un trait de scie étroit, entraînant
une friction excessive, le pincement de la lame et un
choc en retour.
6. Les leviers de verrouillage de la profondeur de
coupe et du réglage de coupe en biseau doivent
être serrés de manière ferme et sûre avant de
procéder à la coupe. Il y a risque de pincement et de
choc en retour si les réglages de la lame changent
pendant la coupe.
7. Soyez tout particulièrement prudent lorsque vous
sciez dans un mur ou autre surface derrière
laquelle peuvent se trouver des objets non
visibles. La lame peut causer un choc en retour en
entrant en contact avec ces objets.
8. Tenez TOUJOURS l’outil fermement à deux mains.
Ne placez JAMAIS la main, la jambe ou toute autre
partie du corps sous la base de l’outil ou derrière
la scie, particulièrement lors de coupes
transversales. En cas de choc en retour, la scie
pourrait facilement bondir vers l’arrière et passer sur
votre main, vous infligeant une blessure grave.
(Fig. 4)
9. Ne forcez jamais la scie. Faites avancer la scie à
une vitesse permettant à la lame de tourner sans
perte de vitesse. Le fait de forcer la scie peut résulter
en des coupes inégales, une perte de précision et un
choc en retour.
Fonctionnement du carter de protection
1. Avant chaque utilisation, assurez-vous que le
carter de protection inférieur ferme bien. N’utilisez
pas la scie si le carter de protection inférieur ne se
déplace pas librement et ne se referme pas
immédiatement. Évitez d’immobiliser ou fixer le
carter de protection inférieur en position ouverte.
Si la scie tombe accidentellement, le carter de
protection inférieur peut se tordre. Soulevez le carter
de protection inférieur à l’aide de la poignée
rétractable et assurez-vous qu’il se déplace librement
sans entrer en contact avec la lame ou toute autre
partie de la scie, et ce quel que soit l’angle ou la
profondeur de coupe.
2. Vérifiez le fonctionnement du ressort du carter de
protection inférieur. Le carter de protection et le
ressort doivent être réparés avant l’utilisation s’ils
ne fonctionnent pas correctement. Le
fonctionnement du carter de protection inférieur peut
être ralenti par des pièces endommagées, des dépôts
gluants ou l’accumulation de débris.
3. Le carter de protection inférieur ne doit être
rétracté manuellement que lors des coupes
spéciales, comme les « coupes en plongée » et les
« coupes mixtes ». Soulevez le carter de
protection inférieur à l’aide de la poignée
rétractable et libérez-le dès que la lame entre en
contact avec le matériau. Pour tout autre type de
coupe, il faut laisser le carter de protection inférieur
fonctionner automatiquement.
4. Assurez-vous toujours que le carter de protection
inférieur recouvre la lame avant de poser la scie
sur l’établi ou le plancher. Une lame non protégée et
continuant à fonctionner par inertie entraînera la scie
en arrière coupant tout ce qui se trouve sur sa

13
trajectoire. N’oubliez pas qu’il faut un certain temps
avant que la lame ne s’arrête une fois la gâchette
libérée.
5. Pour vérifier que le carter de protection inférieur
se referme bien, ouvrez-le manuellement et
relâchez-le. Assurez-vous également que la
poignée rétractable ne touche pas le carter de
l’outil. Une lame exposée est TRÈS DANGEREUSE
et peut causer de graves blessures.
Consignes de sécurité supplémentaires
1. Soyez encore plus prudent pour couper du bois
mouillé, du bois traité sous pression ou du bois
qui contient des nœuds. Pour éviter que le tranchant
de la lame ne surchauffe, faites avancer l’outil à une
vitesse régulière sans ralentissement de la vitesse de
rotation de la lame.
2. N’essayez pas de retirer le matériau coupé
pendant que la lame tourne. Attendez l’arrêt total
de la lame avant de saisir le bout de matériau
coupé. La lame continue de tourner même une fois le
contact coupé.
3. Prenez garde aux clous pendant la coupe. Avant
de couper dans le bois de construction, inspectez-
le et retirez-en tous les clous.
4. Placez la partie la plus grande du socle de la scie
sur la partie de la pièce qui est solidement
soutenue, non sur celle qui tombera une fois la
coupe terminée. Si la pièce est courte ou petite,
placez-la dans un dispositif de serrage.
N’ESSAYEZ PAS DE TENIR LES COURTES
PIÈCES UNIQUEMENT AVEC LA MAIN ! (Fig. 5)
5. Avant de déposer l’outil une fois la coupe
terminée, assurez-vous que le carter de protection
est fermé et que la lame est parfaitement
immobile.
6. N’essayez jamais de scier en plaçant la scie
circulaire à l’envers dans un étau. Cela est très
dangereux et peut entraîner un accident grave.
(Fig. 6)
7. Certains matériaux contiennent des substances
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Respectez les données de
sécurité du fabricant du matériau.
8. N’appliquez jamais de pression latérale sur la
lame de scie pour l’arrêter.
9. N’utilisez pas de disques abrasifs.
10. Utilisez uniquement une lame de scie ayant le
diamètre indiqué sur l’outil ou spécifié dans le
mode d’emploi. L’utilisation d’une taille incorrecte de
lame peut affecter la protection de la lame ou le
fonctionnement du carter de protection, ce qui pourrait
provoquer de graves blessures.
11. Maintenez la lame bien affûtée et propre. Les
dépôts de colle et les copeaux de bois qui durcissent
contre la lame ralentissent la scie et entraînent une
augmentation des risques de choc en retour. Pour
nettoyer la lame, retirez-la d’abord de l’outil, puis
nettoyez-la avec un décapant, de l’eau chaude ou du
kérosène. N’utilisez jamais d’essence.
12. Portez un masque antipoussières et des
protections d’oreilles lorsque vous utilisez l’outil.
13. Utilisez toujours la lame de scie conçue pour la
coupe du matériau de travail.
14. Utilisez uniquement des lames de scie sur
lesquelles est indiquée une vitesse égale ou
supérieure à la vitesse figurant sur l’outil.
15. (Pour les pays européens uniquement)
Utilisez toujours une lame conforme à la norme
EN847-1.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le
produit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner de
graves blessures.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est éteint et
débranché avant de le régler ou vérifier son
fonctionnement.
Réglage de la profondeur de coupe
ATTENTION :
• Après avoir réglé la profondeur de coupe, serrez
toujours fermement le levier. (Fig. 7)
Desserrez le levier sur le guide de profondeur et déplacez
le socle vers le haut ou le bas. Lorsque vous avez obtenu
la profondeur de coupe souhaitée, fixez le socle en
serrant le levier.
Pour obtenir des coupes plus propres et les effectuer de
manière plus sûre, réglez la profondeur de coupe de sorte
qu’une dent de lame au maximum dépasse sous la pièce.
Une profondeur de coupe adéquate permet de réduire les
risques de CHOCS EN RETOUR dangereux susceptibles
de provoquer des blessures.
Coupe en biseau (Fig. 8 et 9)
Desserrez les vis de serrage. Réglez selon l’angle désiré
(0° à 45°) en inclinant l’outil, puis serrez fermement les vis
de serrage.
Visée (Fig. 10)
Pour les coupes rectilignes, alignez la position à 0° à
l’avant du socle sur la ligne de coupe. Pour les coupes en
biseau à 45°, alignez la position à 45° sur la ligne de
coupe.
Fonctionnement de la gâchette
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne correctement et revient en position
d’arrêt (OFF) lorsqu’elle est relâchée.

14
• N’appuyez pas fortement sur la gâchette sans avoir
d’abord enfoncé le bouton de sécurité. Vous risqueriez
de casser la gâchette. (Fig. 11)
Pour éviter tout déclenchement accidentel de la gâchette,
l’outil est muni d’un bouton de sécurité.
Pour démarrer l’outil, enfoncez le bouton de sécurité, puis
appuyez sur la gâchette. Pour l’arrêter, relâchez la
gâchette.
AVERTISSEMENT :
• Pour assurer votre sécurité, cet outil est doté d’un
bouton de sécurité qui empêche le démarrage
accidentel de l’outil. N’utilisez JAMAIS l’outil s’il se met
en marche lorsque vous appuyez simplement sur la
gâchette sans avoir appuyé sur le bouton de sécurité.
Renvoyez l’outil à un centre de service après-vente
Makita pour le faire réparer AVANT toute autre
utilisation.
• Le bouton de sécurité NE doit JAMAIS être immobilisé
avec du ruban adhésif, ni condamné.
MONTAGE
ATTENTION :
• Assurez-vous toujours que l’outil est éteint et
débranché avant de le régler ou vérifier son
fonctionnement.
Retrait ou installation de la lame
ATTENTION :
• Assurez-vous que la lame est installée avec les dents
orientées vers le haut à l’avant de l’outil.
• Utilisez exclusivement une clé Makita pour installer ou
retirer la lame.
Pour retirer la lame, appuyez sur le blocage de l’arbre, de
sorte que la lame ne puisse pas tourner, et desserrez le
boulon hexagonal à l’aide de la clé hexagonale, en
tournant dans le sens inverse des aiguilles d’une montre.
Retirez ensuite le boulon hexagonal, le flasque extérieur
et la lame. (Fig. 12)
Lorsque vous changez de lame, veillez également à
retirer la sciure de bois accumulée sur les carters de
protection supérieur et inférieur. Vous devez également
vérifier le bon fonctionnement du carter de protection
inférieur avant chaque utilisation. (Fig. 13)
Pour les outils comportant un flasque intérieur adapté
à une lame dont l’orifice du diamètre est différent de
15,88 mm (Fig. 14)
Le flasque intérieur possède une partie saillante d’un
certain diamètre sur l’un de ses côtés et une partie
saillante d’un diamètre différent sur l’autre côté.
Choisissez un côté sur lequel la partie saillante s’adapte
parfaitement dans l’orifice de la lame.
Ensuite, installez le flasque intérieur sur l’arbre de
montage, de sorte que le côté de la partie saillante sur le
flasque intérieur soit orienté vers l’extérieur, puis installez
la lame et le flasque extérieur.
ASSUREZ-VOUS D’AVOIR FERMEMENT SERRÉ LE
BOULON HEXAGONAL EN TOURNANT DANS LE
SENS DES AIGUILLES D’UNE MONTRE.
ATTENTION :
•Vérifiez que la partie saillante « a » sur le flasque
intérieur situé à l’extérieur s’adapte parfaitement
dans l’orifice « a » de la lame. Le montage de la lame
du mauvais côté peut provoquer des vibrations
dangereuses.
Pour les outils comportant un flasque intérieur adapté
à une lame dont l’orifice du diamètre est de 15,88 mm
(selon les pays) (Fig. 15 et 16)
Installez le flasque intérieur en orientant son côté creux
vers l’extérieur sur l’arbre de montage, puis installez la
lame (après avoir fixé la bague au besoin), le flasque
extérieur et le boulon hexagonal.
ASSUREZ-VOUS D’AVOIR FERMEMENT SERRÉ LE
BOULON HEXAGONAL EN TOURNANT DANS LE
SENS DES AIGUILLES D’UNE MONTRE.
AVERTISSEMENT :
•Avant de monter la lame sur l’axe, assurez-vous
toujours d’avoir installé, entre les flasques
intérieur et extérieur, la bonne bague pour l’alésage
central de la lame que vous prévoyez d’utiliser.
L’utilisation d’une bague d’alésage incorrecte peut
entraîner un montage incorrect de la lame, provoquant
un mouvement de la lame ainsi que d’importantes
vibrations susceptibles d’entraîner une perte de
contrôle pendant le fonctionnement ainsi que de
graves blessures corporelles.
Rangement de la clé hexagonale (Fig. 17)
Lorsque vous n’utilisez pas la clé hexagonale, rangez-la
comme illustré sur la figure pour éviter de la perdre.
Raccordement à un aspirateur
(accessoire en option) (Fig. 18 et 19)
Pour effectuer un travail plus propre, raccordez un
aspirateur Makita à votre outil. Installez le raccord à
poussières sur l’outil à l’aide de la vis. Connectez ensuite
le tuyau de l’aspirateur au raccord à poussières, comme
illustré sur la figure.
FONCTIONNEMENT
ATTENTION :
• Vous devez faire avancer l’outil doucement, en ligne
droite. Le fait de forcer ou de tordre l’outil entraîne une
surchauffe du moteur et un dangereux choc en retour,
susceptibles de causer de graves blessures.
• Utilisez toujours la poignée avant et la poignée arrière
et tenez fermement l’outil par la poignée avant et la
poignée arrière pendant l’utilisation. (Fig. 20)
Tenez l’outil fermement. L’outil est doté d’une poignée
avant et d’une poignée arrière. Tenez l’outil par ses deux
poignées. Vous ne risquerez pas de vous couper les
mains si vous les utilisez toutes les deux pour tenir la scie.
Placez le socle de l’outil sur la pièce à travailler, de sorte
que la lame n’entre en contact avec aucun objet. Mettez
ensuite l’outil sous tension et attendez que la lame ait
atteint sa pleine vitesse. Ensuite, déplacez simplement
l’outil vers l’avant sur la surface de la pièce à travailler, en
le maintenant bien à plat et en le faisant avancer
doucement, jusqu’à ce que la coupe soit terminée.
Pour des coupes propres, évitez de dévier de la ligne de
coupe et faites avancer l’outil à une vitesse régulière. Si la
lame dévie de la ligne de coupe prévue, ne tentez pas de
modifier la course de l’outil pour le forcer à revenir sur la
ligne de coupe. Vous risqueriez de plier la lame et de

15
provoquer un dangereux choc en retour, voire des
blessures graves. Relâchez la gâchette, attendez l’arrêt
complet de la lame, puis retirez l’outil. Réalignez l’outil sur
une nouvelle ligne de coupe, puis poursuivez la coupe.
Évitez de vous exposer aux copeaux et sciures de bois
projetés par la scie. Portez des lunettes de protection
pour réduire les risques de blessure.
Garde parallèle (règle de guidage)
(accessoire en option) (Fig. 21)
Le garde parallèle est pratique pour effectuer des coupes
droites avec une très grande précision. Faites simplement
glisser le garde parallèle le long du bord de la pièce en le
maintenant en position à l’aide de la vis de serrage qui se
trouve à l’avant du socle. Cela permet également
d’effectuer plusieurs coupes d’une largeur uniforme.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’appareil est éteint et
débranché avant d’effectuer tout travail d’inspection ou
d’entretien.
•Nettoyez les carters de protection supérieur et
inférieur afin de vous assurer que de la sciure de
bois ne s’est pas accumulée et ne risque pas
d’empêcher le fonctionnement du système de
protection inférieur. Un système de protection sale
peut perturber le fonctionnement et provoquer de
graves blessures corporelles. Le nettoyage le plus
efficace doit être réalisé avec de l’air comprimé. En
cas de projection de poussière au niveau des
carters de protection, veillez à utiliser des lunettes
et un masque adaptés.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou de produit similaire. Ces produits risquent
de provoquer des décolorations, des déformations ou
des fissures.
Réglage du parallélisme (Fig. 22)
Le parallélisme entre la lame et le socle a été réglé en
usine. Mais s’il est incorrect, vous pouvez le régler en
procédant comme suit.
Assurez-vous que tous les leviers et toutes les vis sont
serrés. Desserrez légèrement la vis, comme illustré. Tout
en ouvrant le carter de protection inférieur, déplacez
l’arrière du socle, de sorte que la distance entre A et B
soit identique. Après avoir procédé au réglage, serrez la
vis. Effectuez une coupe test pour obtenir un parallélisme
correct.
Réglage de la précision de coupe à 0°
(Fig. 23 et 24)
Ce réglage est effectué en usine. S’il est incorrect, ajustez
les vis de réglage au moyen d’une clé hexagonale, en
vous assurant que la lame est sur un angle de 0° par
rapport au socle, avec une règle triangulaire, une équerre
de menuisier, etc.
Remplacement des charbons (Fig. 25)
Retirez et vérifiez les charbons régulièrement.
Remplacez-les lorsqu’ils atteignent le repère d’usure.
Maintenez les charbons propres et en état de glisser
aisément dans les porte-charbons. Les deux charbons
doivent être remplacés en même temps. N’utilisez que
des charbons identiques.
Retirez les bouchons des porte-charbons à l’aide d’un
tournevis. Enlevez les charbons usés, insérez-en de
nouveaux et revissez solidement les bouchons des porte-
charbons. (Fig. 26)
Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les
réparations ainsi que tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre d’entretien
Makita agréé, exclusivement avec des pièces de
rechange Makita.
ACCESSOIRES FOURNIS EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour être utilisés avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont été
conçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre Centre de service local Makita.
• Lames
• Garde parallèle (règle de guidage)
• Rail de guidage
• Adaptateur pour rail de guidage
• Tige graduée
• Raccord à poussières
• Clé hexagonale
REMARQUE :
• Certains éléments de la liste peuvent être inclus en tant
qu’accessoires standard dans le coffret de l’outil
envoyé. Ils peuvent varier suivant les pays.
Bruit ENG905-1
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN62841 :
Niveau de pression sonore (LpA) : 92 dB (A)
Niveau de puissance sonore (LWA) : 103 dB (A)
Incertitude (K) : 3 dB (A)
Portez des protections auditives.
Vibrations ENG900-1
La valeur totale de vibration (somme du vecteur triaxial) a
été déterminée selon la norme EN62841 :
Mode de fonctionnement : découpe de bois
Émission des vibrations (ah,W):2,5m/s
2au
maximum
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur de l’émission des vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée afin de comparer des outils entre
eux.
• La valeur de l’émission des vibrations déclarée peut
également être utilisée lors d’une évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
• Selon la manière dont l’outil est utilisé, il est possible
que l’émission des vibrations pendant l’utilisation réelle

16
de l’outil électrique diffère de la valeur de l’émission
déclarée.
• Veillez à identifier les mesures de sécurité destinées à
protéger l’opérateur et établies en fonction de
l’estimation de l’exposition dans les conditions réelles
d’utilisation (en prenant en compte toutes les étapes du
cycle de fonctionnement, telles que les périodes de
mise hors tension de l’outil, les périodes de
fonctionnement au ralenti et les périodes de mise en
route).
Déclaration de conformité CE
Pour les pays d’Europe uniquement
La Déclaration de conformité CE figure en Annexe A du
présent mode d’emploi.

17
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
TECHNISCHE DATEN
• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen
Technischen Daten ohne Vorankündigung vorbehalten.
• Die Technischen Daten können in den einzelnen Ländern voneinander abweichen.
• Gewicht entsprechend EPTA-Verfahren 01/2014
Verwendungszweck ENE078-2
Das Werkzeug eignet sich für Längs- und Querschnitte
sowie Gehrungsschnitte mit Winkeln, die in Holz bei
engem Kontakt zum Werkstück durchgeführt werden. Mit
geeigneten Original-Sägeblättern von Makita können
auch andere Materialien gesägt werden.
Stromversorgung ENF002-2
Das Werkzeug darf nur an eine Stromversorgung mit
Einphasen-Wechselstrom mit der auf dem Typenschild
angegebenen Spannung angeschlossen werden. Das
Werkzeug verfügt über ein doppelt isoliertes Gehäuse
und kann daher auch an einer Stromversorgung ohne
Schutzkontakt betrieben werden.
Allgemeine
Sicherheitswarnungen für
Elektrowerkzeuge GEA010-2
WARNUNG: Lesen Sie alle mit diesem
Elektrowerkzeug gelieferten Sicherheitswarnungen,
Anweisungen, Abbildungen und technischen Daten
durch. Eine Missachtung der unten aufgeführten
Anweisungen kann zu einem elektrischen Schlag, Brand
und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
SICHERHEITSWARNUNGEN FÜR
KREISSÄGE GEB133-2
Schneidverfahren
1. GEFAHR: Halten Sie Ihre Hände vom
Schnittbereich und vom Sägeblatt fern. Halten Sie
mit der zweiten Hand den Zusatzgriff oder das
Motorgehäuse. Wenn beide Hände die Säge halten,
können sie nicht durch das Sägeblatt verletzt werden.
2. Fassen Sie nicht unter das Werkstück. Die
Schutzhaube bietet keinen Schutz auf der Unterseite
des Werkstücks.
3. Stellen Sie die Schnitttiefe auf die Dicke des
Werkstücks ein. Das Sägeblatt darf nicht mehr als
eine Zahnlänge auf der Unterseite des Werkstücks
überstehen.
4. Halten Sie das Werkstück beim Schneiden
niemals in Ihren Händen oder auf den Beinen.
Sichern Sie das Werkstück auf einer stabilen
Plattform. Es ist wichtig, das Werkstück sachgemäß
abzustützen, um Körperaussetzung, Klemmen des
Sägeblatts oder Verlust der Kontrolle auf ein Minimum
zu reduzieren. (Abb. 1)
1. Hebel
2. Klemmschraube
3. Schnittlinie (0°-Position)
4. Schnittlinie (45°-Position)
5. Ein/Aus-Schalter
6. Entriegelungsknopf
7. Innensechskantschlüssel
8. Spindelarretierung
9. Lösen
10. Festziehen
11. Innenflansch
12. Sägeblatt
13. Außenflansch
14. Sechskantschraube
15. Montageschaft
16. Ring
17. Absaugstutzen
18. Schraube
19. Absauggerät
20. Schlauch
21. Parallelanschlag
22. Einstelldreieck
23. Verschleißgrenze
24. Schraubendreher
25. Bürstenhalterkappe
Modell HS7601
Sägeblatt-Durchmesser 190 mm
Max. Schnitttiefe bei 0° 66 mm
bei 45° 46 mm
Leerlaufdrehzahl 5.200 min-1
Gesamtlänge 309 mm
Nettogewicht 3,7 kg
Schutzklasse /II

18
5. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass das
Schneidwerkzeug verborgene Kabel oder das
eigene Kabel kontaktiert. Bei Kontakt mit einem
Strom führenden Kabel können die freiliegenden
Metallteile des Elektrowerkzeugs ebenfalls Strom
führend werden, so dass der Benutzer einen
elektrischen Schlag erleiden kann.
6. Verwenden Sie beim Längssägen stets einen
Parallelanschlag oder ein Richtlineal. Dadurch wird
die Schnittgenauigkeit verbessert und die Gefahr von
Sägeblatt-Klemmen reduziert.
7. Verwenden Sie stets Sägeblätter, deren
Spindelbohrung die korrekte Größe und Form
(rautenförmig oder rund) hat. Sägeblätter, die nicht
genau auf den Montageflansch der Säge passen,
rotieren exzentrisch und verursachen den Verlust der
Kontrolle.
8. Verwenden Sie niemals beschädigte oder falsche
Sägeblattscheiben oder -schrauben. Die
Sägeblattscheiben und -schrauben sind speziell für
Ihre Säge vorgesehen, um optimale Leistung und
Betriebssicherheit zu gewährleisten.
Rückschlagursachen und damit zusammenhängende
Warnungen
- Ein Rückschlag ist eine plötzliche Reaktion auf ein
eingeklemmtes, blockiertes oder falsch ausgerichtetes
Sägeblatt, der ein unkontrolliertes Anheben und
Herausspringen der Säge aus dem Werkstück in
Richtung der Bedienungsperson verursacht.
- Wenn das Sägeblatt durch den sich schließenden
Sägeschlitz eingeklemmt oder blockiert wird, bleibt das
Sägeblatt stehen, und die Motorreaktion drückt die
Säge plötzlich in Richtung der Bedienungsperson
zurück.
- Falls das Sägeblatt im Schnitt verdreht oder versetzt
wird, können sich die Zähne an der Hinterkante des
Sägeblatts in die Oberfläche des Holzstücks bohren,
so dass sich das Sägeblatt aus dem Sägeschlitz
heraushebt und in Richtung der Bedienungsperson
zurückspringt.
Rückschlag ist das Resultat falscher Handhabung der
Säge und/oder falscher Arbeitsverfahren oder -
bedingungen und kann durch Anwendung der
nachstehenden Vorsichtsmaßnahmen vermieden werden.
1. Halten Sie die Säge mit beiden Händen fest, und
positionieren Sie Ihre Arme so, dass sie die
Rückschlagkräfte auffangen. Stellen Sie sich so,
dass sich Ihr Körper seitlich vom Sägeblatt
befindet, nicht auf gleicher Linie mit dem
Sägeblatt. Rückschlag kann Zurückspringen der
Säge verursachen; doch wenn geeignete
Vorkehrungen getroffen werden, können die
Rückschlagkräfte von der Bedienungsperson unter
Kontrolle gehalten werden.
2. Falls das Sägeblatt klemmt oder der Schnitt aus
irgendeinem Grund unterbrochen wird, lassen Sie
den Ein-Aus-Schalter los, und halten Sie die Säge
bewegungslos im Werkstück, bis das Sägeblatt
zum völligen Stillstand kommt. Versuchen Sie
niemals, die Säge bei noch rotierendem Sägeblatt
vom Werkstück abzunehmen oder
zurückzuziehen, weil es sonst zu einem
Rückschlag kommen kann. Nehmen Sie eine
Überprüfung vor, und treffen Sie Abhilfemaßnahmen,
um die Ursache von Sägeblatt-Klemmen zu
beseitigen.
3. Wenn Sie die Säge bei im Werkstück befindlichem
Sägeblatt wieder einschalten, zentrieren Sie das
Sägeblatt im Sägeschlitz, und vergewissern Sie
sich, dass die Sägezähne nicht mit dem
Werkstück im Eingriff sind. Falls ein Sägeblatt
klemmt, kann es beim Wiedereinschalten der Säge
aus dem Werkstück herausschnellen oder
zurückspringen.
4. Stützen Sie große Platten ab, um die Gefahr von
Klemmen und Rückschlagen des Sägeblatts auf
ein Minimum zu reduzieren. Große Platten neigen
dazu, unter ihrem Eigengewicht durchzuhängen. Die
Stützen müssen beidseitig der Schnittlinie und in der
Nähe der Plattenkante unter der Platte platziert
werden. (Abb. 2 und 3)
5. Verwenden Sie keine stumpfen oder beschädigten
Sägeblätter. Unscharfe oder falsch angebrachte
Sägeblätter erzeugen einen schmalen Sägeschlitz,
der übermäßige Reibung, Sägeblatt-Klemmen und
Rückschlag verursacht.
6. Die Sägeblatttiefen- und Neigungseinstellungs-
Arretierhebel müssen fest angezogen und
gesichert sein, bevor der Schnitt ausgeführt wird.
Falls sich die Sägeblatteinstellung während des
Sägens verstellt, kann es zu Klemmen und
Rückschlag kommen.
7. Lassen Sie beim Sägen in vorhandene Wände
oder andere tote Winkel besondere Vorsicht
walten. Das vorstehende Sägeblatt kann Objekte
durchschneiden, die Rückschlag verursachen können.
8. Halten Sie das Werkzeug IMMER mit beiden
Händen fest. Halten Sie NIEMALS Ihre Hand, Ihr
Bein oder irgendeinen Körperteil unter die
Werkzeugbasis oder hinter die Säge,
insbesondere bei der Ausführung von
Querschnitten. Falls Rückschlag auftritt, besteht die
Gefahr, dass die Säge über Ihre Hand zurückspringt
und schwere Personenschäden verursacht. (Abb. 4)
9. Wenden Sie keine Gewalt auf die Säge an.
Schieben Sie die Säge mit einer Geschwindigkeit
vor, dass das Sägeblatt nicht abgebremst wird.
Gewaltanwendung kann ungleichmäßige Schnitte,
Verlust der Genauigkeit und möglichen Rückschlag
verursachen.
Funktion der Schutzhaube
1. Überprüfen Sie die untere Schutzhaube vor jeder
Benutzung auf einwandfreies Schließen.
Betreiben Sie die Säge nicht, falls sich die untere
Schutzhaube nicht ungehindert bewegt und sofort
schließt. Die untere Schutzhaube darf auf keinen
Fall in der geöffneten Stellung festgeklemmt oder
festgebunden werden. Wird die Säge versehentlich
fallen gelassen, kann die untere Schutzhaube
verbogen werden. Heben Sie die untere Schutzhaube
mit dem Rückzuggriff an, und vergewissern Sie sich,
dass sie sich ungehindert bewegt und bei allen
Winkel- und Schnitttiefen-Einstellungen nicht mit dem
Sägeblatt oder irgendeinem anderen Teil in
Berührung kommt.

19
2. Überprüfen Sie die Funktion der Feder der unteren
Schutzhaube. Falls Schutzhaube und Feder nicht
einwandfrei funktionieren, müssen die Teile vor
der Benutzung gewartet werden. Falls beschädigte
Teile, klebrige Ablagerungen oder
Schmutzansammlung vorhanden sind, kann die
untere Schutzhaube schwergängig werden.
3. Die untere Schutzhaube sollte nur für spezielle
Schnitte, wie „Tauchschnitte“ und
„Doppelwinkelschnitte“, manuell zurückgezogen
werden. Heben Sie die untere Schutzhaube mit
dem Rückzuggriff an, und sobald das Sägeblatt in
das Werkstück eindringt, muss die untere
Schutzhaube losgelassen werden. Für alle anderen
Sägearbeiten sollte die untere Schutzhaube
automatisch betätigt werden.
4. Vergewissern Sie sich stets, dass die untere
Schutzhaube das Sägeblatt verdeckt, bevor Sie
die Säge auf der Werkbank oder dem Boden
ablegen. Ein ungeschützt auslaufendes Sägeblatt
bewirkt Rückwärtskriechen der Säge und schneidet
alles, was sich in seinem Weg befindet.
Berücksichtigen Sie die Auslaufzeit des Sägeblatts bis
zum Stillstand nach dem Loslassen des Schalters.
5. Öffnen Sie die untere Schutzhaube probeweise
von Hand, und achten Sie beim Loslassen darauf,
dass sie sich einwandfrei schließt. Vergewissern
Sie sich auch, dass der Rückzuggriff nicht mit
dem Werkzeuggehäuse in Berührung kommt. Die
Bloßstellung des Sägeblatts ist SEHR GEFÄHRLICH
und kann zu schweren Verletzungen führen.
Zusätzliche Sicherheitswarnungen
1. Lassen Sie beim Schneiden von feuchtem Holz,
druckbehandeltem Bauholz oder Astholz
besondere Vorsicht walten. Behalten Sie einen
gleichmäßigen Vorschub des Werkzeugs bei, ohne
dass sich die Sägeblattdrehzahl verringert, um
Überhitzen der Sägeblattzähne zu vermeiden.
2. Versuchen Sie nicht, abgeschnittenes Material bei
rotierendem Sägeblatt zu entfernen. Warten Sie,
bis das Sägeblatt zum Stillstand kommt, bevor Sie
abgeschnittenes Material wegnehmen. Das
Sägeblatt läuft nach dem Ausschalten noch nach.
3. Vermeiden Sie das Schneiden von Nägeln.
Überprüfen Sie Bauholz vor dem Schneiden auf
Nägel, und entfernen Sie etwaige Nägel.
4. Setzen Sie den breiteren Teil der Grundplatte auf
den fest abgestützten Teil des Werkstücks, nicht
auf den Teil, der nach dem Schnitt herunterfällt.
Kurze oder kleine Werkstücke müssen
eingespannt werden. VERSUCHEN SIE NICHT,
KURZE WERKSTÜCKE MIT DER HAND ZU
HALTEN! (Abb. 5)
5. Bevor Sie das Werkzeug nach Ausführung eines
Schnitts absetzen, vergewissern Sie sich, dass
sich die Schutzhaube geschlossen hat und das
Sägeblatt zu vollständigem Stillstand gekommen
ist.
6. Versuchen Sie niemals, die Kreissäge zum Sägen
verkehrt herum in einen Schraubstock
einzuspannen. Dies ist sehr gefährlich und kann
zu schweren Unfällen führen. (Abb. 6)
7. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materiallieferanten.
8. Bremsen Sie die Säge nicht durch seitlichen
Druck auf das Sägeblatt ab.
9. Verwenden Sie keine Schleifscheiben.
10. Verwenden Sie nur Sägeblätter mit einem
Durchmesser, der am Werkzeug markiert oder im
Handbuch angegeben ist. Die Verwendung eines
Sägeblatts mit falscher Größe kann den
einwandfreien Schutz des Sägeblatts oder den
Schutzbetrieb beeinträchtigen, was ernsthaften
Personenschaden zur Folge haben kann.
11. Halten Sie das Sägeblatt scharf und sauber. An
den Sägeblättern haftendes und verhärtetes Gummi
und Harz verlangsamen die Säge und erhöhen die
Rückschlaggefahr. Halten Sie das Sägeblatt sauber,
indem Sie es vom Werkzeug abmontieren und dann
mit Gummi- und Harzentferner, heißem Wasser oder
Petroleum reinigen. Verwenden Sie niemals Benzin.
12. Tragen Sie bei der Benutzung des Werkzeugs eine
Staubmaske und einen Gehörschutz.
13. Verwenden Sie immer das zum Schneiden des
jeweiligen Arbeitsmaterials vorgesehene
Sägeblatt.
14. Verwenden Sie nur Sägeblätter, die mit einer
Drehzahl markiert sind, die der am Werkzeug
angegebenen Drehzahl entspricht oder diese
übertrifft.
15. (Nur für europäische Länder)
Verwenden Sie immer ein Sägeblatt, das EN847-1
entspricht.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt
abhalten. MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung können
schwere Personenschäden verursachen.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Netzstecker, bevor Sie Einstellungen oder eine
Funktionsprüfung am Werkzeug vornehmen.
Einstellen der Schnitttiefe
ACHTUNG:
• Ziehen Sie den Hebel nach der Einstellung der
Schnitttiefe stets fest an. (Abb. 7)
Lösen Sie den Hebel an der Tiefenführung und bewegen
Sie den Gleitschuh nach oben oder unten. Arretieren Sie
den Gleitschuh durch Festziehen des Hebels an der
gewünschten Schnitttiefe.
Stellen Sie für einen sauberen, sicheren Schnitt die
Schnitttiefe so ein, dass nur maximal ein Sägeblattzahn
unter dem Werkstück herausragt. Die Verwendung der

20
richtigen Schnitttiefe minimiert die Gefahr von
RÜCKSCHLÄGEN, die zu Verletzungen führen können.
Gehrungsschnitte (Abb. 8 und 9)
Lösen Sie die Klemmschrauben. Stellen Sie den
gewünschten Werkzeugwinkel (0° bis 45°) ein und ziehen
Sie anschließend die Klemmschrauben fest an.
Schnittausrichtung (Abb. 10)
Für Geradschnitte richten Sie die an der Vorderseite des
Gleitschuhs befindliche Position 0° auf Ihre Schnittlinie
aus. Für 45°-Gehrungsschnitte richten Sie die an der
Vorderseite des Gleitschuhs befindliche Position 45° auf
Ihre Schnittlinie aus.
Einschalten
ACHTUNG:
• Achten Sie vor dem Einstecken des
Werkzeugnetzsteckers in die Steckdose darauf, dass
sich der Ein/Aus-Schalter korrekt bedienen lässt und
beim Loslassen in die Position „OFF“ (AUS)
zurückkehrt.
• Drücken Sie niemals (mit Gewalt) den Ein/Aus-
Schalter, ohne dabei den Entriegelungsknopf zu
betätigen. Dadurch kann der Schalter beschädigt
werden. (Abb. 11)
Damit der Ein/Aus-Schalter nicht versehentlich betätigt
werden kann, ist das Werkzeug mit einem
Entriegelungsknopf ausgestattet.
Um das Werkzeug zu starten, müssen Sie zuerst den
Entriegelungsknopf drücken und anschließend den Ein-/
Aus-Schalter. Lassen Sie zum Ausschalten des
Werkzeugs den Ein/Aus-Schalter los.
WARNUNG:
• Zu Ihrer Sicherheit ist dieses Werkzeug mit einem
Entriegelungsknopf ausgestattet, der einen
versehentlichen Werkzeugstart verhindert. Verwenden
Sie NIEMALS das Werkzeug, wenn es sich durch
einfaches Betätigen des EIN/AUS-Schalters starten
lässt, ohne dass Sie vorher den Entriegelungsknopf
drücken müssen. Geben Sie VOR dem weiteren
Gebrauch das Werkzeug an ein Makita-Servicecenter,
um es dort ordnungsgemäß reparieren zu lassen.
• Verkleben oder verändern Sie NIEMALS den
Entriegelungsknopf, um dessen Zweck und Funktion
zu umgehen.
MONTAGE
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und ziehen Sie
den Netzstecker, bevor Sie Einstellungen oder eine
Funktionsprüfung am Werkzeug vornehmen.
Montieren und Demontieren des
Sägeblatts
ACHTUNG:
• Montieren Sie das Sägeblatt so, dass die Zähne an der
Vorderseite der Maschine nach oben gerichtet sind.
• Verwenden Sie zum Demontieren oder Montieren des
Sägeblatts ausschließlich Schraubenschlüssel von
Makita.
Drücken Sie für zum Demontieren des Sägeblatts die
Spindelarretierung, um ein Drehen des Sägeblatts zu
verhindern. Lösen Sie anschließend die
Sechskantschraube durch Drehen des
Innensechskantschlüssels gegen den Uhrzeigersinn.
Entfernen Sie dann Sechskantschraube, Außenflansch
und Sägeblatt. (Abb. 12)
Vergessen Sie beim Austausch des Sägeblatts nicht, das
angefallene Sägemehl vom oberen und unteren
Blattschutz zu entfernen. Trotzdem müssen Sie die
bewegliche Schutzhaube vor jeder Verwendung auf
Funktion überprüfen. (Abb. 13)
Für Werkzeuge mit Innenflansch für Sägeblätter eines
Lochdurchmessers ungleich 15,88 mm (Abb. 14)
Der Innenflansch hat einen speziellen
Durchmesservorsprung auf einer Seite und einen dazu
unterschiedlichen Durchmesservorsprung auf der
anderen Seite. Wählen Sie die richtige Seite, bei welcher
der Vorsprung perfekt in das Sägeblattloch passt.
Befestigen Sie nun den Innenflansch auf den
Montageschaft, so dass die richtige Seite mit dem
Vorsprung am Innenflansch nach außen gerichtet ist;
setzen Sie anschließend Sägeblatt und Außenflansch auf.
ZIEHEN SIE DIE SECHSKANTSCHRAUBE IM
UHRZEIGERSINN FEST AN.
ACHTUNG:
•Stellen Sie sicher, dass der auf der Außenseite
befindliche Vorsprung „a“ des Innenflansches
genau in die Sägeblatt-Öffnung „a“ passt. Eine
Montage des Sägeblatts auf der falschen Seite kann zu
gefährlichen Vibrationen führen.
Für Werkzeuge mit Innenflansch für Sägeblätter eines
Lochdurchmessers von 15,88 mm (länderspezifisch)
(Abb. 15 und 16)
Befestigen Sie den Innenflansch mit dem nach außen
gerichteten abgestuften Bereich auf den Montageschaft
(mit dem befestigten Ring - falls erforderlich); setzen Sie
anschließend Sägeblatt, Außenflansch und
Sechskantschraube auf.
ZIEHEN SIE DIE SECHSKANTSCHRAUBE IM
UHRZEIGERSINN FEST AN.
WARNUNG:
•Bevor Sie das Sägeblatt auf der Welle anbringen,
sollten Sie immer sicherstellen, dass der richtige
Ring für das Wellenloch des Sägeblatts, das Sie
verwenden möchten, zwischen dem Innen- und
dem Außenflansch angebracht ist. Die Verwendung
eines Wellenlochrings falscher Größe führt zu einer
fehlerhaften Montage des Sägeblatts und kann so eine
Verschiebung des Sägeblatts und heftige
Schwingungen verursachen, die zu einem möglichen
Kontrollverlust während des Betriebs und zu schweren
Verletzungen führen.
Aufbewahren des
Innensechskantschlüssels (Abb. 17)
Wenn Sie den Innensechskantschlüssel nicht verwenden,
bewahren Sie ihn wie in der Abbildung dargestellt auf,
damit er nicht verloren geht.
