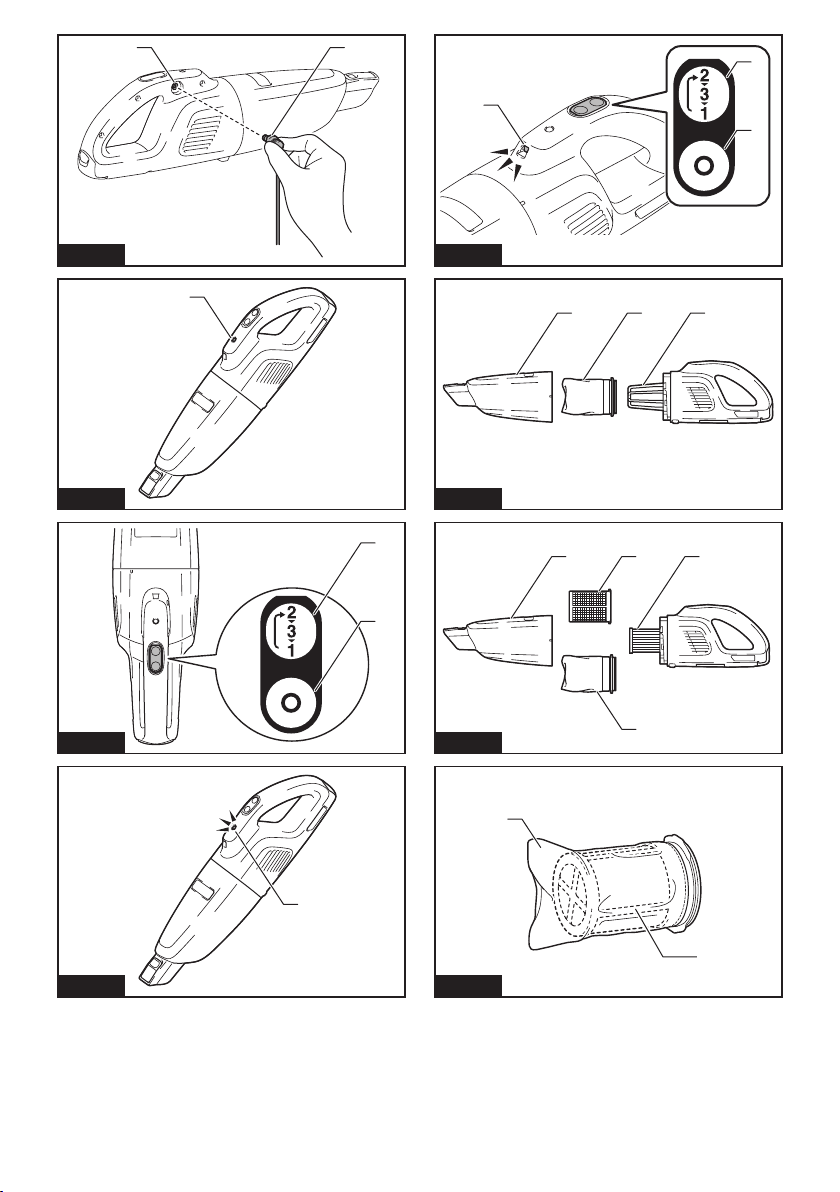

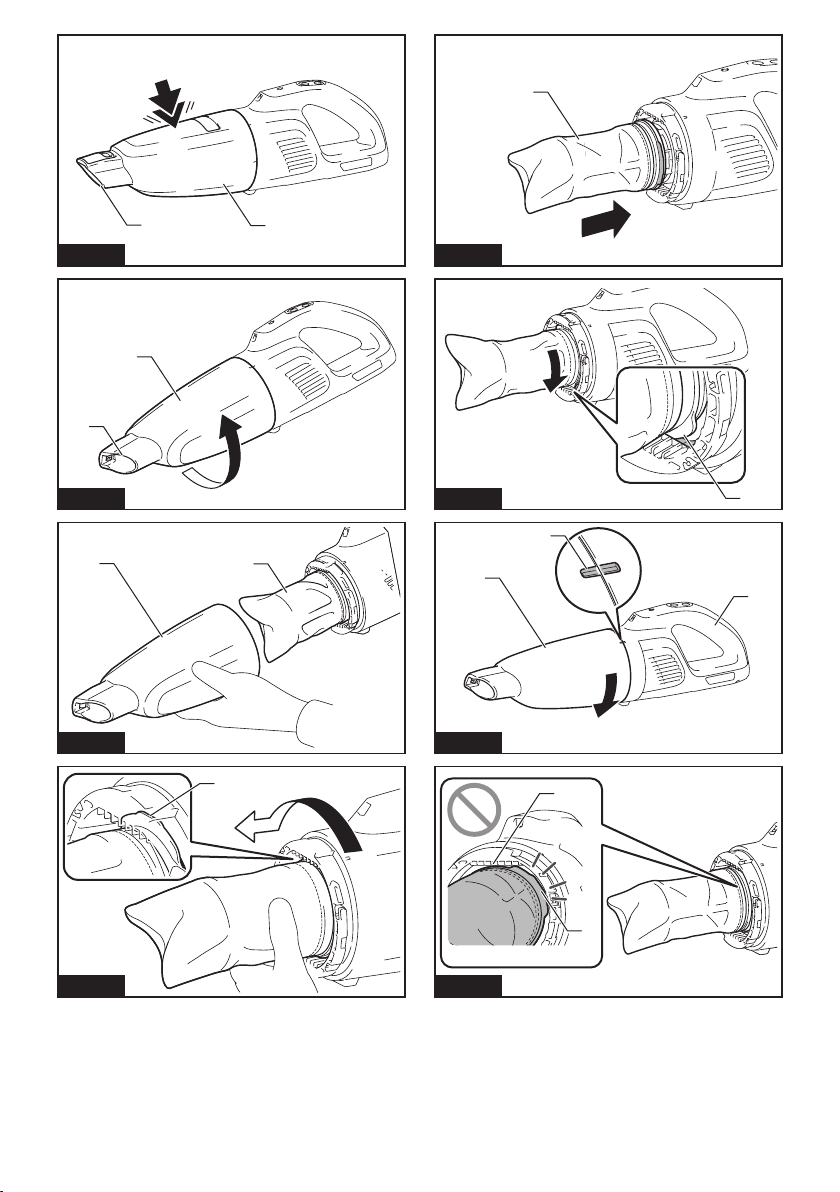

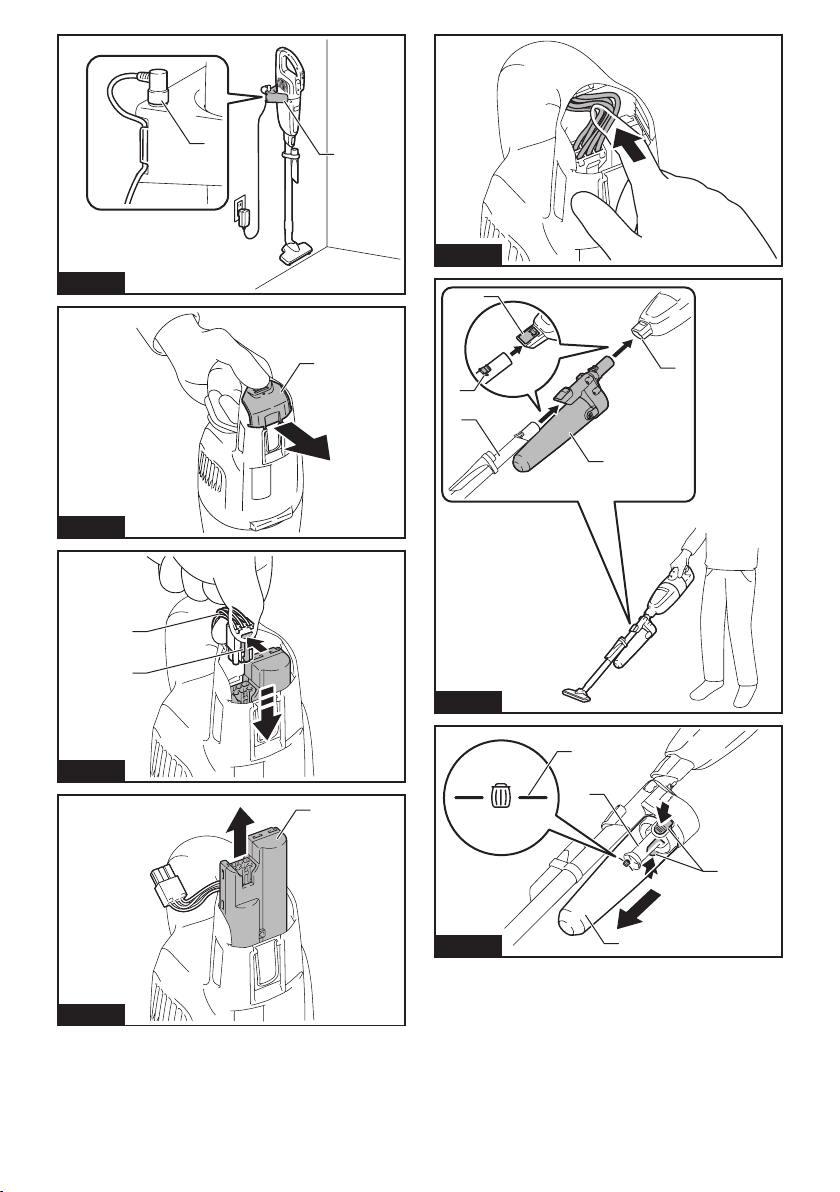

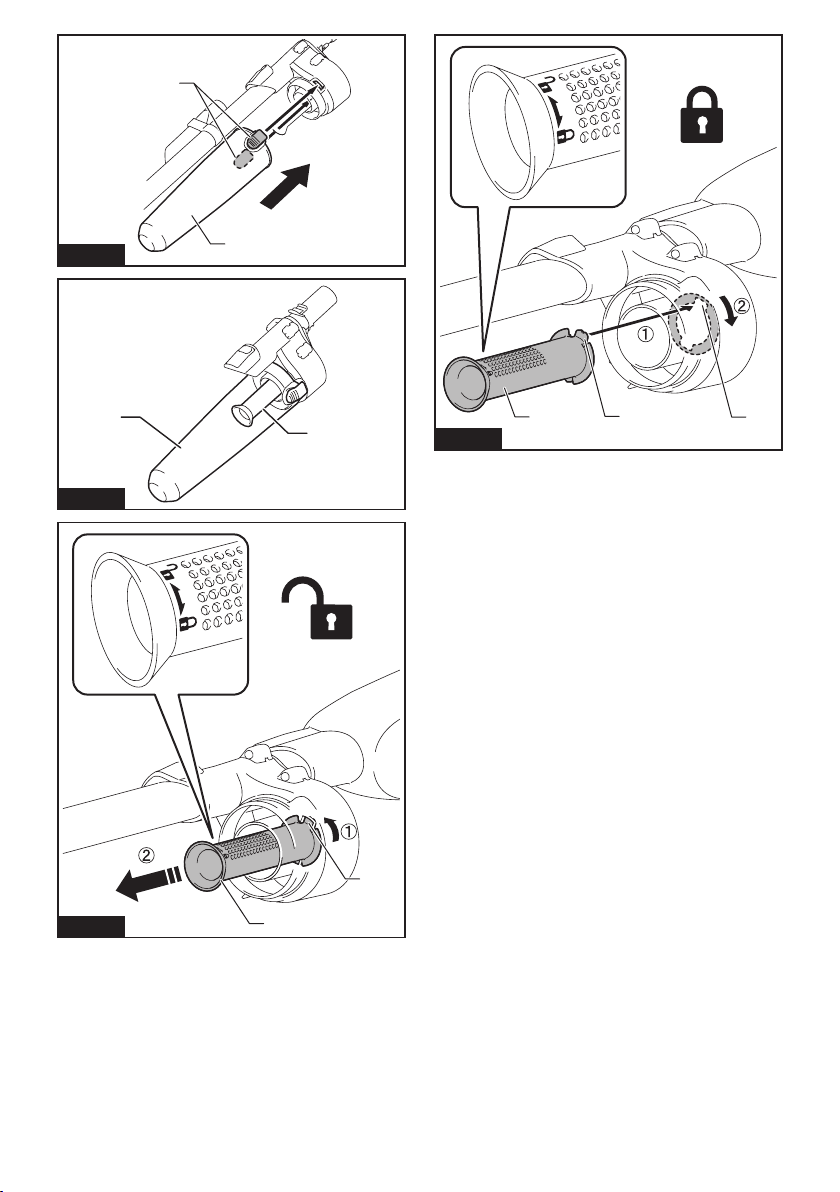

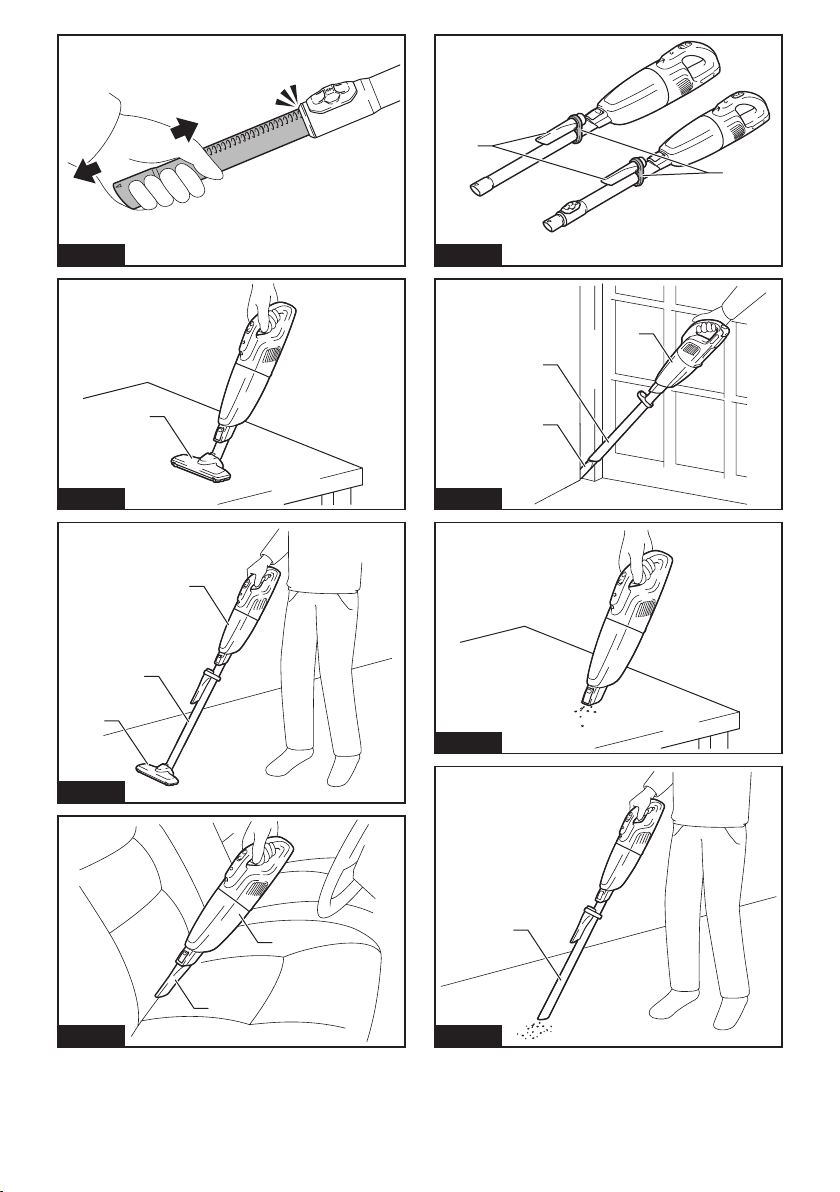

Fig.1
1
Fig.2
1
2
Fig.3
1
Fig.4
1
2
3
Fig.5
1 2 3
Fig.6
1 2 4
3
Fig.7
1
2
Fig.8

3
1
2
Fig.9
2
1
Fig.10
12
Fig.11
1
Fig.12
1
Fig.13
1
Fig.14
1
2
3
Fig.15
2
1
Fig.16

4
1
2
Fig.17
1
2
Fig.18
1
2
Fig.19
1
2
3
4
Fig.20
1
2
Fig.21
Fig.22
1
2
Fig.23

5
Fig.24
1
Fig.25
1
2
3
Fig.26
1
2
Fig.27
1
2
Fig.28
1
2
3
Fig.29
Fig.30
1
Fig.31

6
Fig.32
Fig.33
Fig.34
Fig.35
Fig.36
1
2
Fig.37
1
Fig.38

7
1
2
Fig.39
1
Fig.40
1
2
Fig.41
1
Fig.42
Fig.43
1
2
3
4
5
Fig.44
1
2
3
4
Fig.45

8
1
2
Fig.46
2
1
Fig.47
1
2
Fig.48
123
Fig.49

9ENGLISH
ENGLISH (Original instructions)
WARNING
• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sen-
sory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruc-
tion concerning use of the appliance in a safe way and understand the hazards involved.
• Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children with-
out supervision.
• See the chapter “SPECIFICATIONS” for the type reference of the battery.
• See the sections “Removing built-in battery” and “Installing replacement battery” for how to replace the battery.
• The contained lithium-ion batteries are subject to the Dangerous Goods Legislation requirements. When dis-
posing the battery, remove it from the appliance and dispose of it in a safe place. Follow your local regulations
relating to disposal of battery.
• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs,
ush with water.
• If electrolyte gets into your eyes, rinse them out with clear water and seek medical attention right away. It may
result in loss of your eyesight.
• See the chapter “SPECIFICATIONS” for the type reference of the charger. For the purposes of recharging the
battery, only use the charger provided with the appliance.
• See the section “Symbols” for the meaning of the symbols used for the appliance.
• See the chapter “MAINTENANCE” for the appropriate details of precautions during user maintenance.
SPECIFICATIONS
Model: CL117FD
Capacity 650 ml
Continuous use
(with battery BL1020V)
3 (Max speed mode) Approx. 10 min
2 (High speed mode) Approx. 18 min
1 (Normal speed mode) Approx. 55 min
Overall length Cleaner body 457 mm
With extension wand and nozzle 992 - 1,232 mm
Net weight 1.0 kg
Rated voltage D.C. 10.8 V - 12 V max
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications may di󰀨er from country to country.
• The weight does not include accessories.
• For the purposes of recharging the battery, only use the charger provided with the appliance.
Applicable battery cartridge and charger
Battery cartridge Battery charger Charging time (hours)
BL1020V DC1002 2.0
• Charging time varies by temperature (10°C (50°F) – 40°C (104°F)) that battery cartridge is charged at and con-
ditions of the battery cartridge, such as a battery cartridge which is new or has not been used for a long period
of time.
WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges
and chargers may cause injury and/or re.

10 ENGLISH
Symbols
The followings show the symbols which may be used
for the equipment. Be sure that you understand their
meaning before use.
Read the instruction manual.
Detachable supply unit
Ni-MH
Li-ion
Only for EU countries
Due to the presence of hazardous com-
ponents in the equipment, waste electrical
and electronic equipment, accumulators
and batteries may have a negative impact
on the environment and human health.
Do not dispose of electrical and electronic
appliances or batteries with household
waste!
In accordance with the European Directive
on waste electrical and electronic equip-
ment and on accumulators and batteries
and waste accumulators and batteries,
as well as their adaptation to national law,
waste electrical equipment, batteries and
accumulators should be stored separately
and delivered to a separate collection point
for municipal waste, operating in accor-
dance with the regulations on environmen-
tal protection.
This is indicated by the symbol of the
crossed-out wheeled bin placed on the
equipment.
Intended use
The appliance is intended for collecting dry dust.
SAFETY WARNINGS
Cordless cleaner safety warnings
WARNING: IMPORTANT! READ CAREFULLY
all safety warnings and all instructions BEFORE
USE. Failure to follow the warnings and instructions
may result in electric shock, re and/or serious injury.
1. Do not expose to rain. Store indoors.
2.
Do not allow to be used as a toy. Close attention
is necessary when used by or near children.
3. Use only as described in this manual. Use only
manufacturer's recommended attachments.
4. Do not use with damaged battery. If appliance
is not working as it should, has been dropped,
damaged, left outdoors, or dropped into water,
return it to a service center.
5. Do not handle appliance with wet hands.
6.
Do not put any object into openings. Do not use
with any opening blocked; keep free of dust, lint,
hair, and anything that may reduce air ow.
7. Keep hair, loose clothing, ngers, and all parts
of body away from openings and moving parts.
8.
Turn o󰀨 all controls before removing the battery.
9. Use extra care when cleaning on stairs.
10. Do not use to pick up ammable or combusti-
ble liquids, such as gasoline, or use in areas
where they may be present.
11. Use only the charger supplied by the manufac-
turer to recharge.
12.
Do not pick up anything that is burning or smok-
ing, such as cigarettes, matches, or hot ashes.
13. Do not use without dust bag and/or lters in place.
14. Do not charge the battery outdoors.
15. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of re
when used with another battery pack.
16. Use appliances only with specically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and re.
17. When (the) battery pack is not in use, keep
it away from other metal objects, like paper
clips, coins, keys, nails, screws or other small
metal objects, that can make a connection
from one terminal to another.
18. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If con-
tact accidentally occurs, ush with water.
19. Do not use a battery pack or appliance that
is damaged or modied. Damaged or modied
batteries may exhibit unpredictable behaviour
resulting in re, explosion or risk of injury.
20. Do not expose a battery pack or appliance
to re or excessive temperature. Exposure
to re or temperature above 130 °C may cause
explosion.
21. Follow all charging instructions and do not
charge the battery pack or appliance outside
the temperature range specied in the instruc-
tions. Charging improperly or at temperatures
outside the specied range may damage the
battery and increase the risk of re.
SAVE THESE INSTRUCTIONS.
ADDITIONAL SAFETY RULES
1. Read this instruction manual and the charger
instruction manual carefully before use.
2. Do not pick up the following materials:
— Hot materials such as lit cigarettes or
spark/metal dust generated by grinding/
cutting metal
— Flammable materials such as gasoline,
thinner, benzine, kerosene or paint
— Explosive materials like nitroglycerin
— Ignitable materials such as Aluminum,
zinc, magnesium, titanium, phosphorus
or celluloid
— Wet dirt, water, oil or the like
— Hard pieces with sharp edges, such as
wood chips, metals, stones, glasses,
nails, pins or razors
— Powder to clot such as cement or toner
— Conductive dust such as metal or carbon
— Fine particle like concrete dust
Such action may cause re, injury and/or prop-
erty damage.

11 ENGLISH
3. Stop operation immediately if you notice any-
thing abnormal.
4. If you drop or strike the cleaner, check it care-
fully for cracks or damage before operation.
5. Do not charge the cleaner close to dangerous
ammable materials such as gasoline, gas,
paint or adhesives.
6. Do not charge the cleaner on papers, cloth,
carpet, vinyl, etc. This may cause a re.
7. Do not charge the cleaner in a dusty place.
8. Be sure no one is below when using the
cleaner in high locations.
9.
Do not bring close to stoves or other heat sources.
10. Do not block the intake hole or vent holes.
SAVE THESE INSTRUCTIONS.
IMPORTANT SAFETY
INSTRUCTIONS
FOR BUILT-IN BATTERY
1. Before using built-in battery, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble built-in battery.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the built-in battery:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing built-in battery in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose built-in battery to water or
rain.
A battery short can cause a large current
ow, overheating, possible burns and
even a breakdown.
6. Do not store and use the appliance and built-in
battery in locations where the temperature
may reach or exceed 50 °C (122 °F).
7. Do not incinerate the built-in battery even if
it is severely damaged or is completely worn
out. The built-in battery can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged built-in battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments. When disposing the battery, remove it
from the appliance and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
11. Use the batteries only with the products speci-
ed by Makita.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum
battery life
1. Charge the built-in battery before completely
discharged.
Always stop appliance operation and charge
the built-in battery when you notice less appli-
ance power.
2. Never recharge a fully charged built-in battery.
Overcharging shortens the battery service life.
3. Charge the built-in battery with room tempera-
ture at 10°C - 40°C (50°F - 104°F). Let a hot
built-in battery cool down before charging it.
4. Charge the built-in battery once in every six
months if you do not use the appliance for a
long period of time.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the appliance
is switched o󰀨 before adjusting or checking func-
tion on the appliance.
Charging the built-in battery
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will also
void the Makita warranty for the Makita product and
charger.
CAUTION: Always disconnect the charging
plug from the cleaner after charging.
CAUTION: Do not leave the charger in the
mains after disconnecting the appliance. Small
children may put the live plug in their mouth and
cause injury.
Charge the cleaner when using it for the rst time or
uncharged for a long time. Connect the charging plug to
the charging connector, then plug in the charger to the
power receptacle.
► Fig.1: 1. Charging plug 2. Charging connector
The battery power lamp lights up and the charging
starts. The light goes out after the charging is complete.
For more details, refer to the instruction manual of
battery charger.
► Fig.2: 1. Battery power lamp
NOTICE: The battery power lamp blinks and the
battery cannot be charged if the battery or cleaner
is exposed to extreme temperatures.

12 ENGLISH
NOTE: The cleaner cannot be controlled while being
charged. To start the cleaner, unplug the charger from
the power source, disconnect the charging plug from
the cleaner, and then push the ON/speed change
button.
NOTE: Under the following conditions, the battery is
about to reach its end of life (or damaged/malfunc-
tioned). Unplug the charger from the power supply,
then replace the battery.
• The battery power lamp goes out shortly after
you begin to charge the cleaner.
• The cleaner works only for a period shorter than
half of the normal operating time after the bat-
tery has been fully charged.
NOTE: The battery can be recharged up to approx-
imately 500 times. The rechargeable times vary
depending on the conditions under which the battery
has been charged and discharged.
Switch action
CAUTION: Always switch o󰀨 the cleaner after
each use to prevent damage to the cleaner and to
extend the service life of the batteries.
To start the cleaner, simply push the ON/speed change
button. To switch o󰀨, push the OFF button.
You can change the cleaner speed in three steps by
pushing the ON/speed change button.
The rst push on this button is for high speed mode, the
second push for max speed mode and the third push for
normal speed mode. Each push on this button repeats
the high/max/normal speed cycle alternatively.
► Fig.3: 1. ON/speed change button 2. OFF button
Battery power lamp
When the remaining battery capacity gets low, the
battery power lamp blinks.
When the remaining battery capacity gets much lower,
the cleaner stops and the battery power lamp lights up
about 10 seconds. At this time, charge the battery.
Also when the battery gets overloaded or overheated,
the cleaner stops and the battery power lamp lights up
about 10 seconds. The cleaner does not actuate during
the lamp on.
► Fig.4: 1. Battery power lamp
NOTE: The time at which the battery power lamp start
blinking or lighting up depends on the temperature at
work place and the battery conditions.
Lighting up the lamp
CAUTION: Do not look in the light or see the
source of light directly.
To turn on the lamp, push the ON/speed change button.
Push the OFF button to turn o󰀨 the lamp. During the
cleaner actuating, the lamp turns on.
► Fig.5: 1. ON/speed change button 2. OFF button
3. Lamp
ASSEMBLY
CAUTION: Always be sure that the appliance
is switched o󰀨 before carrying out any work on
the appliance.
Parts description
High performance lter and stay and
sponge lter
► Fig.6: 1. Capsule 2. High performance lter 3. Stay
and sponge lter
Prelter or high performance lter
and HEPA lter
Optional accessory
► Fig.7: 1. Capsule 2. Prelter 3. High performance
lter 4. HEPA lter
NOTICE: Do not use a high performance lter with
other lters (optional accessory). The high perfor-
mance lter may become unremovable from the cleaner.
NOTE: When using an optional prelter with a HEPA
lter, avoid placing any other lters over the HEPA lter.
If you set the prelter and other lters at the same time
over the HEPA lter, the suction power may be reduced.
NOTE: When using a high performance lter with a HEPA l-
ter, be sure to attach the stay inside the high performance lter.
► Fig.8: 1. Stay 2. High performance lter
Disposing of dust
CAUTION: Empty the cleaner before it
becomes too full, or the suction force weakens.
CAUTION: Be sure to empty the inside of the
cleaner itself of dust. Failure to do so may cause the
lter to be clogged or the motor to be damaged.
In order to drop dust sticking on the lter in the capsule,
tap the capsule 4 or 5 times with your hand.
► Fig.9: 1. Capsule 2. Suction inlet
Point suction inlet downwards, turn capsule in direction of
arrow in diagram, and disconnect capsule slowly and straight.
► Fig.10: 1. Capsule 2. Suction inlet
NOTE: Dust may spill out when capsule is opened, so
be sure to set a garbage bag beneath capsule.
Remove accumulated dust from the inside of capsule
and high performance lter.
► Fig.11: 1. Capsule 2. High performance lter
Twist high performance lter in direction of arrow to unfas-
ten securing lip from cleaner unit and then pull o󰀨 the lter.

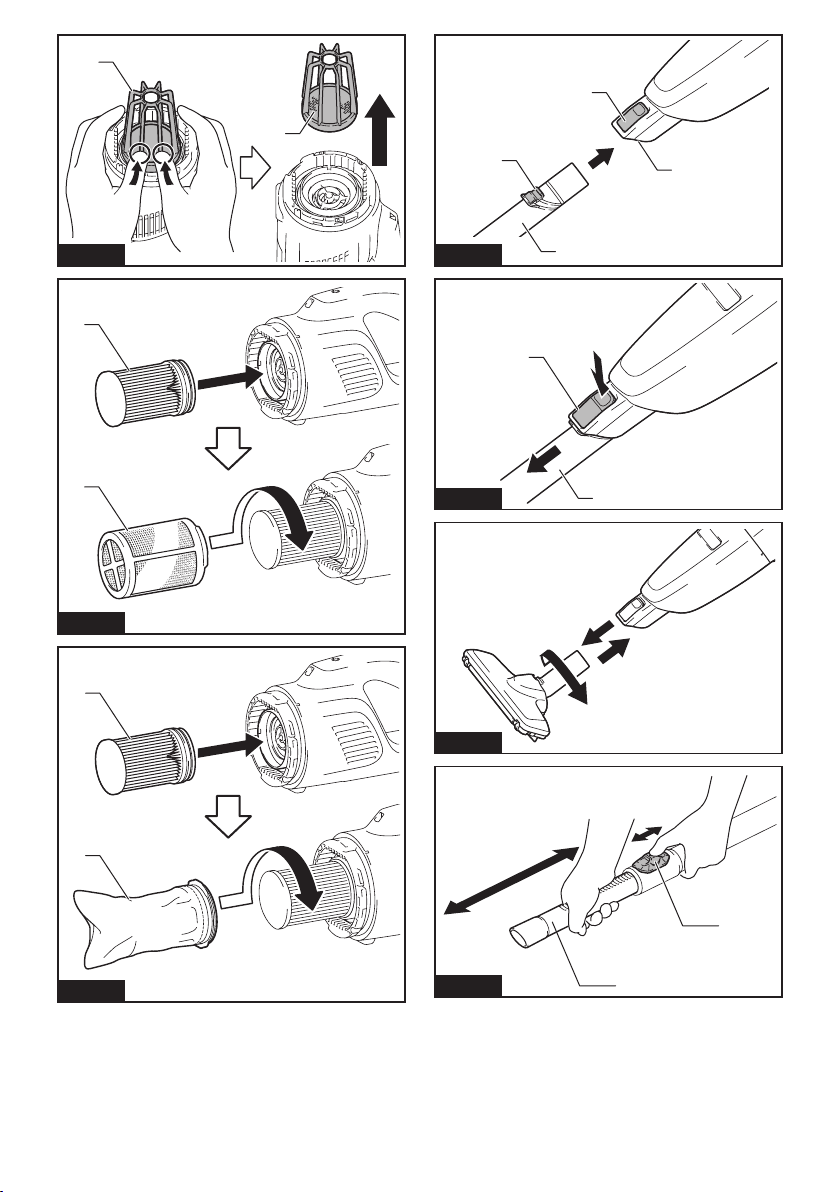

► Fig.12: 1. Securing lip
NOTE: When using the prelter, also follow the pro-
cedure above.
Clean out the ne dust and lightly tap to dislodge dust
from high performance lter.

13 ENGLISH
Reassembly
Connect high performance lter. At this time, make sure
to twist high performance lter so that securing lip is
rmly locked into the cleaner unit.
► Fig.13: 1. High performance lter
► Fig.14: 1. Securing lip
NOTICE: Always be sure to check that high perfor-
mance lter is loaded correctly prior to using cleaner.
If they are not loaded correctly, dust will get into the
motor housing, and cause motor failure.
If the problem as described later occurs, high per-
formance lter is not loaded correctly. Reload them
correctly to rectify problem.
Attach the capsule. Align the mark on capsule with the
mark on the handle and then rmly twist capsule in the
direction of arrow until it is secured.
► Fig.15: 1. Mark 2. Handle 3. Capsule
NOTE: Always remove dust ahead of time, as suction
power will be reduced if there is too much dust in
cleaner.
Problem Example
The securing lip of high performance lter is not rmly
locked into groove of cleaner housing.
► Fig.16: 1. Securing lip 2. Groove of cleaner housing
Installing or removing stay / HEPA
lter
Optional accessory
For the stay and sponge lter
To remove the stay, push up the bottom part of pillars
of the stay with your ngers and release its groove from
the protrusion on the cleaner. After that, remove the
sponge lter.
► Fig.17: 1. Stay 2. Sponge lter
To install, align the grooves on the stay with the protru-
sion on the cleaner and push until it clicks.
Insert the sponge lter between the pillars and set it in
the original position.
For the HEPA lter
When installing the HEPA lter, t the groove of the
HEPA lter with the protrusion on the cleaner. Then, put
the prelter or the high performance lter on the HEPA
lter and twist it to secure. To remove, follow the instal-
lation procedure in reverse.
► Fig.18: 1. HEPA lter 2. Prelter
► Fig.19: 1. HEPA lter 2. High performance lter
OPERATION
CAUTION: Do not move your face close to
the air vent when operating the cleaner. If foreign
objects are blown into eyes, it may result in personal
injury.
Installing and removing cleaner
attachments
CAUTION: After installing an attachment, check
if it is securely installed. If the attachment is installed
imperfectly, it may come o󰀨 and cause personal injury.
CAUTION: Be careful not to hit your hand on
the wall etc. when removing attachments.
When using attachment with lock
function
To install an attachment, insert it to the suction inlet of the
cleaner until it clicks. Make sure that the attachment is locked.
► Fig.20: 1. Suction inlet 2. Attachment with lock
function 3. Hook 4. Release button
NOTICE: When installing the attachment with
lock function, be sure to align the release button
on the cleaner with the hook on the attachment. If
they are not aligned, the attachment will not be locked
and may come o󰀨 from the cleaner.
To remove the attachment, pull it o󰀨 the cleaner while
pushing and holding the release button.
► Fig.21: 1. Release button 2. Attachment with lock
function
When using attachment without lock
function
CAUTION: To install an attachment without lock
function, insert it into the suction inlet of the cleaner
by twisting it as shown in the gure. To detach the
attachment, release it from the cleaner by twisting it
as shown in the gure. Avoid twisting the attachment
in the direction opposite to the arrow in the gure as
it may loosen the capsule from the cleaner.
► Fig.22
Adjusting lengths of slide-type
extension wand
Optional accessory
Slide and hold the slide button either forwards or back-
wards to release the lock. Pull the slide pipe out into
your desired lengths. Then release the slide button to
lock the slide pipe in position.
► Fig.23: 1. Slide button 2. Slide pipe
NOTE: For secure installation, make sure to pull the
slide pipe in and out slightly to engage the lock after
releasing the slide button.
► Fig.24

14 ENGLISH
Cleaning (Suction)
Nozzle
Attach the nozzle to clean o󰀨 tables, desks, furniture,
etc. The nozzle slips on easily.
► Fig.25: 1. Nozzle
Nozzle + Extension wand
The extension wand ts in between the nozzle and the
cleaner itself. This arrangement is convenient for clean-
ing a oor in a standing position.
► Fig.26: 1. Cleaner body 2. Extension wand
3. Nozzle
Corner nozzle
Fit on the corner nozzle for cleaning corners and crev-
ices of a car or furniture.
► Fig.27: 1. Corner nozzle 2. Cleaner body
You can store the corner nozzle in the nozzle holder.
► Fig.28: 1. Nozzle holder 2. Corner nozzle
CAUTION: Be careful not to trap nger(s)
between the corner nozzle and the nozzle holder.
Trapping nger(s) may cause injury.
Corner nozzle + Extension wand
In tight quarters where the cleaner itself cannot
squeeze in, or in high places hard to reach, use this
arrangement.
► Fig.29: 1. Corner nozzle 2. Extension wand
3. Cleaner body
Cleaning without nozzle
You can pick up powder and dust without nozzle.
► Fig.30
For picking up dust on a oor in a standing position, it is
convenient to attach the extension wand to the cleaner.
► Fig.31: 1. Extension wand
MAINTENANCE
CAUTION: Always be sure that the appliance
is switched o󰀨 before attempting to perform
inspection or maintenance.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
After use
When storing or charging the cleaner, lock the nozzle
head, and hang it from a hook available in the market.
► Fig.32
CAUTION: Putting the cleaner against the
wall without any other support may cause the
cleaner to fall down, resulting in personal injury
or damage to the cleaner.
► Fig.33
Cleaning
NOTICE: Do not blow dust sticking on the
cleaner and lters by air duster. It brings dust into
the housing and causes failure.
NOTICE: After washing lters, dry them thor-
oughly before use. Insu󰀩ciently dried lters may
cause poor suction and shorten the service life of the
motor.
NOTICE: After cleaning lters and sponge lter,
be sure to re-install them before use. If you use the
cleaner without lters and sponge lter, dust comes
into the motor housing and cause malfunction.
Cleaner body
From time to time wipe o󰀨 the outside (cleaner body) of
the cleaner using a cloth dampened in soapy water.
Clean out also the suction opening and lter mounting
area.
► Fig.34
High performance lter
Wash the lter in soapy water when it is clogged with
dust and the cleaner power becomes weak. Dry it out
thoroughly before use.
► Fig.35
HEPA lter
Optional accessory
NOTICE: Do not rub or scratch the HEPA lter
with hard objects such as a brush and a paddle.
Clogged HEPA lter cause poor suction performance.
Clean out the lter from time to time.
Occasionally wash the HEPA lter in water, rinse and
dry thoroughly in the shade before use. Never wash the
lter in a washing machine.
► Fig.36

15 ENGLISH
Sponge lter
When the sponge lter becomes dirty, clean it as
follows.
1. Remove the lter.
2. Pull out the sponge lter from between the pillars.
3. Clean the sponge lter by tapping or washing. If
you wash it, dry it out thoroughly before use.
4. Insert the sponge lter between the pillars and set
it in the original position. Make sure that each bottom
edge of the pillar holds down the sponge lter, and
there is no gap between the sponge lter and suction
opening.
► Fig.37: 1. Sponge lter 2. Bottom edge of pillar
The nozzle cleaning
When the nozzle brush gets dusty, clean up the dust
with adhesive tape.
► Fig.38: 1. Brush
Wall mount for cordless cleaner
Optional accessory
NOTE: The screw to mount the holder is not included.
Prepare a screw which ts with the material to screw
into.
Attach the wall mount for cordless cleaner to a hard
wooden wall, beam or column, where the wall mount
for cordless cleaner can be rmly secured. Always be
sure that the wall mount for cordless cleaner is securely
attached before hanging the cleaner.
► Fig.39: 1. Wall mount for cordless cleaner 2. Plug
CAUTION: Do not hang the cleaner to the wall
mount violently or hang other appliances than the
cleaner.
NOTE: When you do not charge the cleaner, the plug
can be stored on the wall mount for cordless cleaner
as illustrated.
Troubleshooting
Before asking for repairs, check the following points.
Symptom Area to be investigated Fixing method
Weak suction power Is the capsule full of dust? Empty the capsule of dust.
Is the lter clogged? Clean or wash the lter.
Is the battery cartridge discharged? Charge the battery cartridge.
Not working Is the battery cartridge discharged? Charge the battery cartridge.
Noise and vibration Is the lter clogged? Clean or wash the lter.
Is the nozzle, pipe or suction inlet of the
appliance is clogged?
Remove the clogged objects in the nozzle,
pipe or suction inlet of the appliance.
Is the nozzle/pipe inlet blocked? Do not block the nozzle/pipe inlet.
NOTICE: Do not attempt to repair cleaner by yourself.
Disposing cleaner
A Li-ion battery is built in this cleaner. Always remove it
before disposing of the cleaner.
Removing built-in battery
CAUTION: Do not touch the terminals with
any conductive material.
CAUTION: Avoid storing battery unit in a
container with other metal objects such as nails,
coins, etc.
CAUTION: Do not expose battery unit to
water or rain.
CAUTION: Do not disassemble or alter bat-
tery unit.
CAUTION: The cleaner must be disconnected
from the supply mains when removing the battery.
CAUTION: Hold the appliance and battery unit
rmly when removing and installing the battery
unit. Failure to do so may cause them to slip o󰀨 your
hands, resulting in damage to the appliance and
battery unit and personal injury.
CAUTION: Take care not to trap nger(s)
between the cleaner, rear cover and battery when
removing and installing the battery unit. Trapping
nger(s) may cause injury.

16 ENGLISH
1. To remove the rear cover, push it in the direction of
the arrow.
► Fig.40: 1. Rear cover
2. Slide the built-in battery halfway. Disconnect the
lead wires from the battery by slightly moving back the
battery while pressing the connector in the direction of
arrow as shown in the gure.
► Fig.41: 1. Connector 2. Lead wires
3. Then slide the battery unit out completely.
► Fig.42: 1. Battery unit
4. Put the removed battery unit in a carton box so
that it is not circuit-shorted.
Installing replacement battery
To install the replacement battery, follow the removal
procedure in reverse.
CAUTION: Route the lead so that it is com-
pletely stored inside the cleaner before putting
the rear cover back in the original position. Failure
to do this may damage the lead.
► Fig.43
After installing the battery (see "SPECIFICATIONS"),
charge the battery before use.
OPTIONAL ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita appli-
ance specied in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or attachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Extension wand
• Nozzle
• Nozzle for carpet
• Shelf brush
• Corner nozzle
• Round brush
• Flexible hose
• Filter
• Prelter
• High performance lter
• HEPA lter
• Seat nozzle
• Crevice nozzle
• Wall mount for cordless cleaner
• Cyclone attachment
• Makita genuine battery and charger
NOTE: Some items in the list may be included in the
appliance package as standard accessories. They
may di󰀨er from country to country.
Cyclone attachment
► Fig.44: 1. Release button 2. Hook 3. Extension
wand 4. Cyclone attachment 5. Suction inlet
About the cyclone attachment
Using the cleaner with the cyclone attachment installed
reduces the amount of dust that enters the capsule,
which helps to prevent the suction force from weaken-
ing. In addition, cleaning after use is also simple.
CAUTION: Always be sure that the appliance
is switched o󰀨 before carrying out any work on
the appliance.
CAUTION: Clean the mesh lter of the
cyclone attachment and the lters of the cleaner
unit when they become clogged. Continued use in
the clogged condition may result in heating or smoke.
NOTICE: When the cyclone attachment is
attached, do not use the cleaner in a horizontal
or upward facing position. Doing so may cause the
mesh lter to become clogged.
NOTICE: Always use the cleaner with the lters
installed, even when using the cyclone attach-
ment. Using the cleaner without the lters installed
may result in a motor malfunction.
NOTE: Check that the cyclone attachment, cleaner,
and extension wand are locked properly before use.
NOTE: Empty the dust case of the cyclone attach-
ment and the capsule of the cleaner when dust has
accumulated. Continued use will result in weakened
suction force.
NOTE: You can also use the cyclone attachment with-
out lock function.
NOTE: To install or remove the cyclone attachment,
refer to the section "Installing and removing cleaner
attachments".
Disposing of dust
When dust has accumulated up to the full line of the
dust case, follow the procedure below and dispose of
the dust.
1. Hold the dust case rmly, press and hold the two
buttons, and remove the dust case.
► Fig.45: 1. Full line 2. Dust case 3. Button (two
locations) 4. Mesh lter
2. Dispose of the dust inside the dust case and
remove any dust and powder adhered to the surface of
the mesh lter.
3. Insert the dust case all the way until the two but-
tons lock with a click.
► Fig.46: 1. Dust case 2. Button (two locations)
CAUTION: Be careful not to trap nger(s)
between the dust case and cyclone body when
reassembling.

17 ENGLISH
NOTE: If the suction force does not recover even
after disposing of the dust and cleaning the mesh
lter, check whether dust has accumulated in the
capsule of the cleaner or clogging has occurred.
NOTE: The dust may y up when disposing from the
cyclone attachment. Be careful not to let dust get into
your eyes.
Cleaning
When the dust case becomes dirty or the mesh lter is
clogged, remove and wash them with water. (Refer to
“Disposing of dust” for the removal procedure.)
NOTICE: After washing the dust case and lters,
dry them thoroughly before use. Insu󰀩ciently dried
components may cause electric shock and/or injury.
► Fig.47: 1. Dust case 2. Mesh lter
When the mesh lter gets dirty badly, clean it in the
following procedures.
1. Turn the mesh lter as shown in the gure and
remove it while the hooks are unlocked.
► Fig.48: 1. Mesh lter 2. Hook
2. Remove the dust on the mesh lter and then wash
it with water. After that, dry it thoroughly.
3. Insert the mesh lter into the base while the hooks
are aligned with the port. Turn the mesh lter as shown
in the gure until the hooks are locked with a click.
Make sure that the mesh lter is installed securely.
► Fig.49: 1. Mesh lter 2. Hook 3. Port

18 POLSKI
POLSKI (Instrukcja oryginalna)
OSTRZEŻENIE
• Niniejsze urządzenie może być użytkowane przez dzieci w wieku powyżej 8 lat oraz przez osoby niebędące w
pełni władz zycznych, poznawczych i umysłowych lub nieposiadające doświadczenia ani wiedzy, o ile osoba
odpowiedzialna za ich bezpieczeństwo zapewni odpowiedni nadzór i przekaże wskazówki dotyczące użytko-
wania urządzenia oraz zagrożeń z nimi związanych.
• Urządzenie nie jest przeznaczone do zabawy nim przez dzieci. Czyszczenie oraz konserwacja nie mogą być
przeprowadzane przez dzieci bez nadzoru.
• Informacje na temat zalecanych akumulatorów zawiera rozdział „DANE TECHNICZNE”.
• Sposób wymiany akumulatora opisano w punktach „Wyjmowanie wbudowanego akumulatora” i „Wkładanie
zamiennego akumulatora”.
• Stanowiące wyposażenie akumulatory litowo-jonowe podlegają przepisom dotyczącym produktów niebez-
piecznych. Jeśli zajdzie konieczność utylizacji akumulatora, należy wyjąć go z urządzenia i przekazać w bez-
pieczne miejsce. Postępować zgodnie z przepisami lokalnymi dotyczącymi usuwania akumulatorów.
• W niewłaściwych warunkach eksploatacji może dojść do wycieku elektrolitu z akumulatora. Nie należy go
dotykać. W razie przypadkowego kontaktu należy przemyć skażoną skórę wodą.
• W przypadku przedostania się elektrolitu do oczu przemyć je czystą wodą i niezwłocznie uzyskać pomoc lekar-
ską. Kontakt z elektrolitem może spowodować utratę wzroku.
• Informacje na temat zalecanych ładowarek zawiera rozdział „DANE TECHNICZNE”. W razie konieczności
naładowania akumulatora należy używać wyłącznie ładowarki dostarczonej z urządzeniem.
• Informacje na temat znaczenia symboli zastosowanych na urządzeniu zawiera punkt „Symbole”.
• Szczegółowe informacje na temat środków ostrożności podczas konserwacji wykonywanej przez użytkownika
zawiera rozdział „KONSERWACJA”.
DANE TECHNICZNE
Model: CL117FD
Pojemność 650 ml
Użytkowanie ciągłe
(z akumulatorem BL1020V) 3 (tryb maks. prędkości) Ok. 10 min
2 (tryb wysokiej prędkości) Ok. 18 min
1 (tryb normalnej prędkości) Ok. 55 min
Długość całkowita Korpus odkurzacza 457 mm
Z rurą przedłużającą i końcówką 992 - 1 232 mm
Masa netto 1,0 kg
Napięcie znamionowe Prąd stały 10,8 V–12 V maks.
• W związku ze stale prowadzonym przez naszą rmę programem badawczo-rozwojowym niniejsze dane mogą
ulec zmianom bez wcześniejszego powiadomienia.
• Dane techniczne mogą różnić się w zależności od kraju.
• Waga nie uwzględnia akcesoriów.
• W razie konieczności naładowania akumulatora należy używać wyłącznie ładowarki dostarczonej z
urządzeniem.
Kompatybilne akumulatory i ładowarki
Akumulator Ładowarka akumulatorów Czas ładowania (godz.)
BL1020V DC1002 2,0
• Czas ładowania różni się w zależności od temperatury, w jakiej ładowany jest akumulator (10°C (50°F) – 40°C
(104°F)), a także od stanu akumulatora, np. od tego, czy akumulator jest nowy lub nie był używany przez dłuż-
szy czas.
OSTRZEŻENIE: Należy używać wyłącznie akumulatorów i ładowarek wymienionych powyżej.
Używanie innych akumulatorów i ładowarek może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.

19 POLSKI
Symbole
Poniżej pokazano symbole, jakie mogą być zastoso-
wane na urządzeniu. Przed rozpoczęciem użytkowania
należy zapoznać się z ich znaczeniem.
Przeczytać instrukcję obsługi.
Dołączany zasilacz
Ni-MH
Li-ion
Dotyczy tylko państw UE
Z uwagi na obecność w sprzęcie nie-
bezpiecznych składników, zużyty sprzęt
elektryczny, elektroniczny, akumulatory
oraz baterie mogą powodować negatywny
wpływ na środowisko i zdrowie ludzi.
Nie wyrzucaj urządzeń elektrycznych,
elektronicznych lub akumulatorów wraz z
odpadami z gospodarstwa domowego!
Zgodnie z Europejską Dyrektywą w sprawie
zużytego sprzętu elektrycznego i elektro-
nicznego oraz dotyczącą akumulatorów i
baterii oraz zużytych akumulatorów i baterii,
a także dostosowaniem ich do prawa
krajowego, zużyte urządzenia elektryczne,
elektroniczne, baterie i akumulatory, należy
składować osobno i przekazywać do punktu
selektywnej zbiórki odpadów komunalnych,
działającego zgodnie z przepisami dotyczą-
cymi ochrony środowiska.
Informuje o tym symbol przekreślonego
kołowego kontenera na odpady umiesz-
czony na sprzęcie.
Przeznaczenie
To urządzenie jest przeznaczone do odsysania suchego pyłu.
OSTRZEŻENIA
DOTYCZĄCE
BEZPIECZEŃSTWA
Ostrzeżenia dotyczące
bezpieczeństwa dla odkurzacza
akumulatorowego
OSTRZEŻENIE: WAŻNE! UWAŻNIE
PRZECZYTAĆ wszystkie zasady bezpieczeństwa
i zalecenia PRZED UŻYCIEM. Niezastosowanie się
do wspomnianych ostrzeżeń i instrukcji może dopro-
wadzić do porażenia prądem elektrycznym, pożaru i/
lub poważnych obrażeń ciała.
1. Należy chronić przed deszczem.
Przechowywać w pomieszczeniu.
2. Nie pozwalać dzieciom bawić się urządzeniem.
Należy zachować szczególną ostrożność,
kiedy odkurzacz jest używany w pobliżu lub
przez dzieci.
3. Używać tylko zgodnie z niniejszą instrukcją.
Należy używać tylko akcesoriów zalecanych
przez producenta.
4. Nie używać urządzenia z uszkodzonym aku-
mulatorem. Jeśli urządzenie nie działa pra-
widłowo, zostało upuszczone, uszkodzone,
pozostawione na zewnątrz lub wpadło do
wody, należy je oddać do punktu serwisowego.
5. Nie wolno obsługiwać urządzenia mokrymi
dłońmi.
6. Nie wkładać żadnych przedmiotów w otwory
urządzenia. Nie używać urządzenia z zabloko-
wanymi otworami; usuwać pył, kłaczki, włosy
i wszystko, co może ograniczyć przepływ
powietrza.
7. Nie zbliżać włosów, luźnej odzieży, palców ani
innych części ciała do otworów i ruchomych
części.
8. Przed wyjęciem akumulatora należy wyłączyć
wszystkie elementy sterowania.
9. Zachować szczególną ostrożność podczas
sprzątania na schodach.
10. Nie używać do zbierania palnych lub łatwopal-
nych cieczy, takich jak benzyna, ani nie uży-
wać w miejscach, gdzie mogą występować.
11. Akumulator należy ładować wyłącznie
przy użyciu ładowarki dostarczonej przez
producenta.
12. Nie zbierać niczego, co się pali lub dymi, na
przykład papierosów, zapałek lub gorącego
popiołu.
13. Nie używać bez założonych ltrów i/lub worka
na pył.
14. Nie ładować akumulatora na zewnątrz.
15. Akumulator należy ładować wyłącznie przy
użyciu określonej przez producenta łado-
warki. Ładowarka przeznaczona do jednego typu
akumulatora może stwarzać zagrożenie poża-
rem, gdy będzie używana do ładowania innego
akumulatora.
16. Do zasilania urządzeń należy używać tylko
specjalnie do tego celu przeznaczonych aku-
mulatorów. Używanie innych akumulatorów może
stwarzać ryzyko wystąpienia obrażeń ciała lub
pożaru.
17. Gdy akumulator nie jest używany, należy
zabezpieczyć go przed kontaktem z meta-
lowymi przedmiotami, takimi jak spinacze,
monety, klucze, gwoździe, wkręty lub inne
metalowe drobiazgi, które mogą powodować
zwarcie styków akumulatora.
18. W niewłaściwych warunkach eksploatacji
może dojść do wycieku elektrolitu z akumu-
latora. Nie należy go dotykać. W razie przy-
padkowego kontaktu należy przemyć skażoną
skórę wodą.
19. Nie używać uszkodzonego lub przerobionego
akumulatora ani urządzenia. Uszkodzone lub
przerobione akumulatory mogą działać w nieprze-
widywalny sposób i spowodować pożar, wybuch
lub obrażenia ciała.
20. Nie wystawiać akumulatora ani urządzenia
na działanie ognia ani nadmiernie wysokiej
temperatury. Narażenie na ogień lub temperaturę
wyższą niż 130°C może spowodować wybuch.

20 POLSKI
21. Przestrzegać wszystkich instrukcji ładowania
i nie ładować akumulatora ani urządzenia w
temperaturze wykraczającej poza zakres okre-
ślony w instrukcji. Nieprawidłowe ładowanie lub
ładowanie w temperaturze wykraczającej poza
określony zakres może spowodować uszkodzenie
akumulatora oraz wzrost zagrożenia pożarem.
ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ.
DODATKOWE ZALECENIA
DOTYCZĄCE BEZPIECZEŃSTWA
1. Przed rozpoczęciem pracy przeczytaj dokład-
nie niniejszy podręcznik obsługi oraz podręcz-
nik obsługi ładowarki.
2. Nie wciągać do urządzenia następujących
materiałów:
— substancji gorących, takich jak zapalony
papieros czy iskry/opiłki powstające w
wyniku szlifowania/cięcia metalu
—
substancji łatwopalnych, takich jak paliwo,
rozpuszczalniki, benzyna, nafta lub farby
— materiałów wybuchowych, jak
nitrogliceryna
— substancji zapalnych, takich jak alum-
inium, cynk, magnez, tytan, fosfor czy
celuloid
— błota, wody, oleju itp.
— elementów twardych o ostrych brzegach,
takich jak wióry, metale, kamienie, szkło,
gwoździe, kołki czy żyletki
— drobnych pyłów, takich jak cement czy
toner drukarki
— substancji przewodzących, takich jak
opiłki żelaza czy pył węglowy
—
drobnych cząstek, takich jak pył betonowy
Takie działania mogą spowodować pożar,
obrażenia ciała i/lub straty materialne.
3. Natychmiast przerwać pracę po zauważeniu
jakiejkolwiek nieprawidłowości.
4.
Kiedy odkurzacz zostanie upuszczony lub ude-
rzony, to przed uruchomieniem należy spraw-
dzić, czy nie jest uszkodzony, pęknięty itd.
5. Odkurzacza nie należy ładować w pobliżu
niebezpiecznych, palnych substancji, takich
jak benzyna, gaz, lakiery i farby oraz kleje.
6. Odkurzacza nie należy ładować, kiedy jest
ułożony na papierze, tkaninie, dywanie, winylu,
itp., gdyż może to spowodować pożar.
7. Odkurzacza nie należy ładować w pomieszcze-
niach zapylonych.
8. W przypadku pracy na pewnej wysokości,
należy upewnić się, czy przypadkiem na dole
nie przebywają jakieś osoby.
9. Nie należy go zbliżać do pieców ani innych
źródeł ciepła.
10. Nie wolno zakrywać otworu wlotowego ani
otworów wentylacyjnych.
ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ.
WAŻNE INSTRUKCJE
BEZPIECZEŃSTWA
DOTYCZĄCE WBUDOWANEGO
AKUMULATORA
1. Przed użyciem wbudowanego akumulatora
zapoznać się ze wszystkimi instrukcjami i
znakami ostrzegawczymi na (1) ładowarce aku-
mulatorów, (2) akumulatorze i (3) produkcie, w
którym będzie używany akumulator.
2. Wbudowanego akumulatora nie wolno
demontować.
3. Jeśli czas działania uległ znacznemu skróce-
niu, należy natychmiast przerwać pracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania się elektrolitu do
oczu przemyć je czystą wodą i niezwłocznie
uzyskać pomoc lekarską. Kontakt z elektroli-
tem może spowodować utratę wzroku.
5. Biegunów wbudowanego akumulatora nie
wolno zwierać:
(1) Nie dotykać styków materiałami przewo-
dzącymi prąd.
(2) Unikać przechowywania wbudowanego
akumulatora w pojemnikach z innymi
metalowymi przedmiotami, takimi jak
gwoździe, monety itp.
(3) Chronić wbudowany akumulator przed
deszczem i wodą.
Zwarcie prowadzi do przepływu prądu
elektrycznego o dużym natężeniu i prze-
grzania akumulatora, co w konsekwencji
może grozić poparzeniami, a nawet awa-
rią urządzenia.
6. Urządzenia i wbudowanego akumulatora nie
wolno przechowywać ani używać w miejscach,
w których temperatura osiąga bądź przekracza
50°C (122°F).
7. Wbudowanego akumulatora nie wolno spalać,
nawet jeśli jest poważnie uszkodzony lub cał-
kowicie zużyty. Wbudowany akumulator może
eksplodować w ogniu.
8. Chronić akumulator przed upadkiem i
uderzeniami.
9. Nie wolno używać uszkodzonego wbudowa-
nego akumulatora.
10. Stanowiące wyposażenie akumulatory litowo-
-jonowe podlegają przepisom dotyczącym pro-
duktów niebezpiecznych. Jeśli zajdzie koniecz-
ność utylizacji akumulatora, należy wyjąć go z
urządzenia i przekazać w bezpieczne miejsce.
Postępować zgodnie z przepisami lokalnymi
dotyczącymi usuwania akumulatorów.
11. Używać akumulatorów tylko z produktami
określonymi przez rmę Makita.
ZACHOWAĆ NINIEJSZĄ
INSTRUKCJĘ.
