SIDIUS ZOOM 555
User Manual – Version 1.0

1
SAFETY INSTRUCTIONS
1. Read the instructions of this manual.
2. Keep these instructions in a safe place.
3. Heed and follow all warnings and instructions.
4. Please, respect your country safety regulations.
5. Don’t use this device close to the water or high humidity places. Clean only with dry cloth.
6. Don’t install near any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat. Make certain that the equipment is always installed so that is
cooled and can’t overheat.
7. Don’t block any ventilation openings. Install in accordance with the manufacturer’s instructions.
8. Protect the power cord from being walked on or pinched, particularly at plugs, convenience
receptacles, and the point where they exit from the apparatus.
9. Only use attachments/accessories specified by MARK PRO.
10. Unplug this device during lightning storms or when unused for long periods of time.
11. The technical service is required when the device has been damaged in any way, such as power
supply cord or plug is damaged, liquid has been spilled or objects have fallen into the device, doesn’t
operate normally or has been dropped.
12. To completely disconnect this apparatus from the AC mains, disconnect the power supply cord
plug from the AC receptacle.
13. The mains plug of the power supply cord shall remain readily operable.
14. WARNING – to reduce the risk of fire or electric shock, don’t expose this device to rain or humidity.
15. Don’t expose this equipment to dripping or splashing and ensure that no objects filled with liquids,
such as vases, are placed on the equipment.
16. For rigging installation, please, follow the recommendations included in this user manual.

2
OVERVIEW
SIDIUS ZOOM 555 is a moving head featuring 37 RGBW 15W LEDs. This series of bright LEDs allows a
rich spectrum of colours to be obtained by mixing R, G, B, W. Its high-quality motors offer smooth
movements in 8 and 16 bits with wide scrolling. The setup interface has a full information display and
buttons to navigate through the menus, selecting parameters such as: Pan/Tilt reverse or reset
function. It includes 3 DMX modes (12, 20 and 32 channels), dimming of the primary colours (with
mixing function), zoom and strobe function. Also, the complete LED matrix can be divided into 4
different zones and control a specific colour in each of them.
Technical Data:
Power Supply
100-240 V 50/60 Hz
Consumption
550 W
Light source
37x 15W RGBW LEDs
Dimmer
0-100 Linear Adjustment
Pan
540º 8-16 bit
Tilt
270º 8-16 bit
DMX Channels
32, 20 & 12 channels
Mode
DMX 512 /Audio/Auto/Master-Slave
Input connections
3 pin XLR
Output connections
3 pin XLR
IP range
20
Dimensions (WxHxD)
460 x 360 x 490 mm
Weight
18 Kg
Features:
Moving head which includes 37x 15W RGBW LEDs
Display and interface for setting functions.
Pan/Tilt Reverse.
2 fixation ways: rigging or flat surface.

3
INSTALLATION
This product is only suitable for professional use. SIDIUS ZOOM 555 is designed for indoor use, it is
IP20 protection class. This device should be kept dry to avoid moisture, overheating or dusty
environment. Ensure that the unit does not take into contact with water or any other liquid.
SIDIUS ZOOM 555 can be placed in a stable surface or stand but the common operating mode is rigging
it in a truss system. Please, check and follow the next recommendations for a safe use of this device:
- The truss system must be built in a way that it can hold 10 times the weight of all rigging
elements for 1 hour without any harming deformation.
- The fixation system (clamps or hangs) must be able to hold 10 times the weight of the device.
- The device must always be secured with a safety attachment, e.g. steel cable.
- The operator must check that the installation meets the safety standards and the device
installation is approved by a skilled person.
DMX Connection.
The DMX cable must use the professional shielded twisted pair cable. Standard loudspeaker cable is
not reliable to control the long-range data. 24AWG cable is suitable for up to 300 meters long-distance
signal transmission; for longer distances, a DMX 512 signal amplifier should be used.
Don’t overload the connection. One continuous connection can only support up to 30 devices. It is
advisable to use a DMX splitter in order to distribute the signal without losing its integrity.
Connect the DMX512 input terminal to the controller. After that, connect the output terminal to the
next device. Repeat this step with all fixtures in the chain. To prevent system errors, the last device in

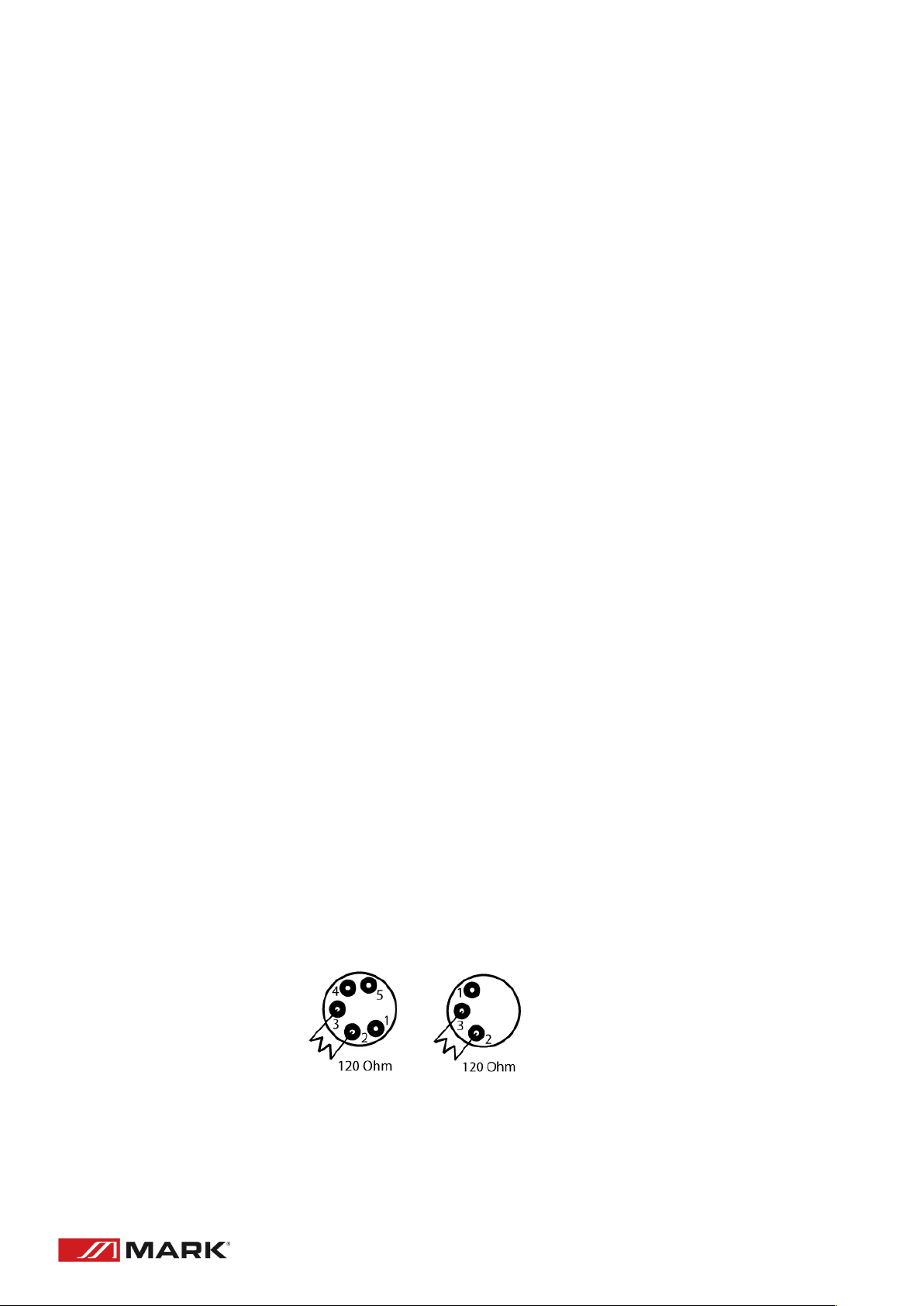

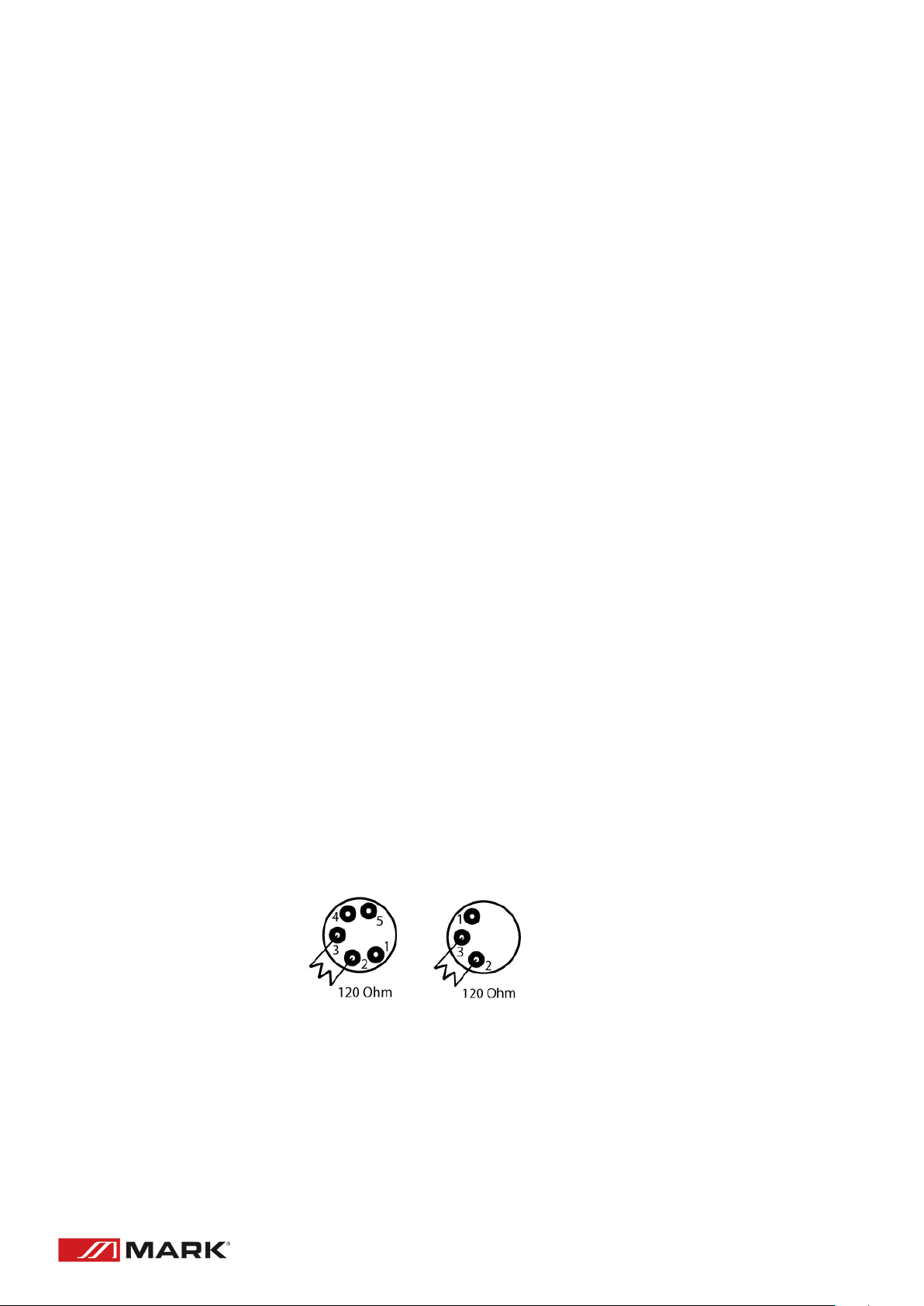

a DMX chain needs to be equipped with a terminating resistor (120 ohm, 1/4 Watt).
Pin occupation
Pin 1: Ground
Pin 2: Pin -
Pin 3: Pin +

4
To connect more than one unit in a chain, please, follow this picture. The output of the first unit must
provide to the next DMX input of the signal, this way it is possible to send the signal to all the devices
in the chain.
ADVANCED USE
CONTROL PANEL
SIDIUS ZOOM 555 allows to get configurated in different ways thanks to its panel and selection
buttons.
Use the buttons to navigate between each function to select the correct value. (Press ENTER to confirm
the setting).
In the following table are shown all the options displayed to set the SIDIUS ZOOM 555 in menu
interface:

5
Menu
1.XY
Reverse
Pan
YES--NO
Tilt
YES--NO
2.Mic
Sense
0--100
3.NO
Signal
Mode
DMX512
Auto 1
Auto2
4.Reset
YES--NO
5. Default
YES--NO
6. factory
Set
Addr
d001-
d512
Disp
disp - dsip
En
English
Mode
DMX512
Auto 1
Auto 2
12CH/20CH/32CH
12
Channels
20
Channels
32
Channels
DMX CONTROL MODES
The following table shows DMX channel function:
32 channels mode
No
Function
Description
Value
CH1：
Level adjustment
Level adjustment
0----255
CH2：
Horizontal fine-
tuning
Horizontal fine-tuning
0----255
CH3：
vertical
adjustment
vertical adjustment
0----255
CH4：
Vertical fine-
tuning
Vertical fine-tuning
0----255
CH5：
horizontal/vertical
speed
from fast to slow
0----255
CH6：
Zoom
From near to far
0----255
CH7：
Total dimmer
From dark to bright
0----255
CH8：
Strobe
No effect
0----15

6
CH8：
Strobe
Normal strobe (from slow to fast)
16----215
Random flash
216----255
CH9：
Dimmer
Mode 1 INSTANT
0----49
Mode2 NORMAL
50----99
Mode3 SOFT
100----149
Mode4 SMOOTH
150----199
Mode5 VERY SMOOTH
200----255
CH10：
R1
From dark to bright
0----255
CH11：
G1
From dark to bright
0----255
CH12：
B1
From dark to bright
0----255
CH13：
W1
From dark to bright
0----255
CH14：
R2
From dark to bright
0----255
CH15：
G2
From dark to bright
0----255
CH16：
B2
From dark to bright
0----255
CH17：
W2
From dark to bright
0----255
CH18：
R3
From dark to bright
0----255
CH19：
G3
From dark to bright
0----255
CH20：
B3
From dark to bright
0----255
CH21：
W3
From dark to bright
0----255
CH22：
R4
From dark to bright
0----255
CH23：
G4
From dark to bright
0----255
CH24：
B4
From dark to bright
0----255
CH25：
W4
From dark to bright
0----255
CH26：
Macro color
NO effect
0----9
R100%,G UP,B0%
10----39
R DOWM,G100%,B0%
40----69
R0%,G100%,B UP
70----99
R0%,G DOWM,B100%
100----129
R UP,G0%,B100%
130----159
R100%,G0%,B DOWM
160----189
R100%,G UP,B UP
190----219
R DOWM,G DOWM,B100%
220----249
R 100%,G 100%,B100%,W100%
250----255
CH27：
Light beam effect
No effect
0----9
Static effect (10 number)
10----169
Dynamic effect (9 number and one type)
170----149
CH28：
Light bead effect
speed
From fast to slow
0----255
CH29：
Graphics effect
Static graphics1
0----9
Static graphics2
10----19
Static graphics3
20----29
Static graphics4
30----39
Static graphics5
40----49
Static graphics6
50----59
Static graphics7
60----69
Dynamic graphics1
70----79
Dynamic graphics2
80----89

7
CH29：
Graphics effect
Dynamic graphics3
90----99
Dynamic graphics4
100----109
Dynamic graphics5
110----119
Dynamic graphics6
120----255
CH30：
Graphics
transformation
speed
0----255
CH31：
CTO
10000K-2500K
0---255
CH32：
Reset
No effect
0----49
auto1
50----99
Auto 2
100----149
Reset
201----255
20 CHANNEL MODE
Ch 1：
Level adjustment
Level adjustment
0----255
Ch 2：
Horizontal fine-tuning
Horizontal fine-tuning
0----255
Ch 3：
Vertical adjustment
Vertical adjustment
0----255
Ch 4：
Vertical fine-tuning
Vertical fine-tuning
0----255
Ch 5：
Horizontal / vertical speed
From fast to slow
0----255
Ch 6：
Zoom
From near to far
0----255
Ch 7：
Total dimming
From dark to bright
0----255
Ch 8：
Strobe
No effect
0----15
Normal strobe (from
slow to fast)
16----215
Random flash
216----255
Ch 9：
Dimmer mode
Mode 1
0----49
Mode 2
50----99
Mode 3
100----149
Mode 4
150----199
Mode 5
200----255
Ch 10：
R
From dark to bright
0----255
Ch 11：
G
From dark to bright
0----255
Ch 12：
B
From dark to bright
0----255
Ch 13：
W
From dark to bright
0----255
Ch 14：
Macro color
No effect
0----15
R100%,G UP,B0%
16----35
R DOWM,G100%,B0%
36----55
R0%,G100%,B UP
56----75
R0%,G DOWM,B100%
76----95
R UP,G0%,B100%
96----115
R100%,G0%,B DOWM
116----135
R100%,G UP,B UP
136----155
R DOWM,G
DOWM,B100%
156----175
R 100%,G
100%,B100%,W100%
176----195

8
Ch 15：
Lamps effect
No effect
0----9
Static effect (10
number)
10----169
Dynamic effect (9
number and one type)
170----149
Ch 16：
Lamp effect speed
From fast to slow
0----255
Ch 17：
Graphics effect
Static graphics 1
0----9
Static graphics 2
10----19
Static graphics 3
20----29
Static graphics 4
30----39
Static graphics 5
40----49
Static graphics 6
50----59
Static graphics 7
60----69
Dynamic Graphics 1
70----79
Dynamic Graphics 2
80----89
Dynamic Graphics 3
90----99
Dynamic Graphics 4
100----109
Dynamic Graphics 5
110----119
Dynamic Graphics 6
120----255
Ch 18：
Graphics transformation
speed
0----255
CH19：
CTO
10000K-2500K
0---255
Ch 20：
Reset
No effect
0----49
Auto 1
50----99
Auto 2
100----149
Reset
201----255
12 Channels Mode
Ch 1：
Level adjustment
Level adjustment
0----255
Ch 2：
Vertical adjustment
Level adjustment
0----255
Ch 3：
Horizontal / vertical speed
Vertical adjustment
0----255
Ch 4：
Zoom
From fast to slow
0----255
Ch 5：
Total dimmer
From near to far
0----255
Ch 6：
Strobe
From dark to bright
0----255
Ch 7：
Lamps effect
No effect
0----15
Normal strobe (from slow
to fast)
16----215
Random flash
216----255
Ch 8：
Lamp effect speed
No effect
0----9
Static effect (10
number)
10----99
Dynamic effect 1
100----149
Dynamic effect 2
150----255
Ch 9：
Graphics effect
Static graphics 1
0----9
Static graphics 2
10----19
Static graphics 3
20----29

9
Ch 9：
Graphics effect
Static graphics 4
30----39
Static graphics 5
40----49
Static graphics 6
50----59
Static graphics 7
60----69
Dynamic Graphics 1
70----79
Dynamic Graphics 2
80----89
Dynamic Graphics 3
90----99
Dynamic Graphics 4
100----109
Dynamic Graphics 5
110----119
Dynamic Graphics 6
120----255
Ch 10：
Graphics transformation
speed
0----255
Ch 11：
CTO
NO FUNCTION
0---9
10000K-2500K
10---255
Ch 12：
Reset
No effect
0----49
Auto 1
50----99
Auto 2
100----149
Reset
201----255
CAUTIONS
Prevention of electric shock
The electrical connection must only be carried out by qualified personal. Before installing, make sure
you use the same power voltage marked in the SIDIUS ZOOM 555 (100-240V/50-60Hz). Each device
must be properly grounded and installed in accordance with the relevant standards. Don’t use the
device in a lightning storm or wet environment.
To prevent burning of fire
1. Never install the device directly on the surface of ordinary combustible material.
2. The equipment must be installed away from inflammable and explosive materials.
3. Keep at last 0,5 m around the unit to ventilation purpose.
4. Do not place any object on the lens.
5. Do not replace with non-original spare parts. Contact your MARK dealer.
Unpacking
Note: Before unpacking, check it for possible damage that might have occurred during transportation
or not. If you find any damage, please do not use the unit and contact the MARK PRO dealer.

10
TROUBLESHOOTING
This short guide is meant to help and try to solve simple problems. If they continue and the device
cannot operate, please, don’t try to repair it by yourself, return the device to your MARK dealer.
If a problem occurs, carry out the following steps in sequence until find the problem solved. If the light
effect does not operate properly, refer servicing to a technician.
No Light:
Response: Suspect two potential problem areas: the power supply or the LEDs.
1- Power supply. Check that the unit is plugged into an appropriate power supply.
2- Check if the fuse is not blown. If yes, change it with one that keeps the same technical features.
If the fuse blowns again, please, don’t change it, contact the MARK technical service.
3- If all the above appears to be OK, plug the unit in again.
4- If you are unable to determine the cause of the problem, do not open the device, as this may
damage the unit and the warranty will become void.
5- Return the device to your MARK dealer.
No DMX:
Response: Suspect the DMX cable or connector, a controller wrong function, a previous light effect
DMX in the chain.
1- Check the DMX settings. Make sure that DMX addresses are correct.
2- Check the DMX cable: Unplug the unit; change the DMX cable; then reconnect to electrical
power. Try to use your DMX controller again.
3- Determine whether the controller or light effect is at fault. Does the controller operate properly
with other DMX products? If not, take the unit to a qualified technician.

11
INDICACIONES DE SEGURIDAD
1. Lea detenidamente las siguientes instrucciones y preste atención a éstas.
2. Guarde en un lugar seco y seguro este manual.
3. Siga una a una todas las instrucciones.
4. Respete las instrucciones de seguridad de su país cuando instale este dispositivo.
5. No use este dispositivo cerca del agua o zonas altamente húmedas. A la hora de limpiarlo, utilice un
paño seco.
6. No instale el dispositivo cerca de ninguna fuente de calor o fuego tales como calefactores, estufas o
incluso amplificadores que produzcan calor. Asegúrese de que una vez instalado el dispositivo, esté
en un lugar fresco y seco.
7. No obstruya ninguna de las salidas. Cuando instale el dispositivo hágalo tal y como lo indican estas
instrucciones.
8. Proteja el cable de alimentación para no ser pisado o manipulado, particularmente en los conectores
(mural y de entrada a la unidad).
9. Utilice únicamente accesorios especificados por MARK.
10. Desconecte el dispositivo si no va a ser utilizado durante largos periodos de tiempo.
11. El dispositivo será reparado por el servicio técnico oficial cuando esté dañado, el cable este
deteriorado o el conector estropeado, así como si el dispositivo ha entrado en contacto con líquidos o
no opera correctamente.
12. Para desconectar totalmente la unidad de la red eléctrica principal, desconecte el cable de la toma
mural. eléctrica.
13. El conector principal debe poder conectarse y desconectarse de la red eléctrica de manera fácil.
14. ATENCIÓN. Para reducir el riesgo de fuego o shock eléctrico, no exponga este dispositivo bajo la
lluvia o la humedad.
15. No exponga este equipo a líquidos, ni salpicaduras, así como su ubicación cerca de recipientes o
posibles fuentes con líquidos.
16. Si la unidad va a ser volada en un truss, por favor, siga las recomendaciones incluidas en este
manual de usuario

12
VISTA GENERAL
SIDIUS ZOOM 555 es una cabeza móvil que incluye 37 LEDs RGBW de 15W. Esta serie de brillantes
LEDs permite obtener un rico espectro de colores mezclando R, G, B, W. Sus motores de alta calidad
ofrecen movimientos suaves en 8 y 16 bits con amplio desplazamiento. La interfaz de configuración
tiene una pantalla con toda la información y botones para navegar a través de los menús,
seleccionando parámetros tales como: Pan/Tilt reverse o función de reinicio. Incluye 3 modos DMX
(12, 20 y 32 canales), dimerización de los colores primarios (con función de mezcla), zoom y función
estrobo. Asimismo, la matriz completa de LEDs puede ser dividida en 4 zonas diferentes y controlar
un color específico en cada una de ellas.
Datos Técnicos:
Alimentación
100-240 V 50/60 Hz
Consumo
550 W
Fuente lumínica
37 LEDs RGBW de 15W
Dimmer
0-100. Ajuste lineal
Pan
540º 8-16 bit
Tilt
270º 8-16 bit
Canales DMX
32, 20 Y 12 canales
Modos
DMX 512 /Audio/Auto/Master-Slave
Conexión de entrada
3 pin XLR
Conexión de salida
3 pin XLR
Rango IP
20
Dimensiones (AnxAlxPr)
460 x 360 x 490 mm
Peso
18 Kg
Características:
Cabeza móvil que incluye 37 LEDs RGBW de 15W
Pantalla e interfaz para funciones de ajuste.
Inversión Pan / Tilt.
2 formas de fijación: rigging o sobre una superficie plana.

13
INSTALACIÓN
Este producto sólo es adecuado para uso profesional. SIDIUS ZOOM 555 está diseñado para uso en
interiores, con un grado de protección IP20. Este dispositivo debe mantenerse seco para evitar la
humedad, el sobrecalentamiento o el ambiente polvoriento. Asegúrese que la unidad no entre en
contacto con agua o cualquier otro líquido.
MOVILED 363W MKII se puede colocar en una superficie plana y estable o en un soporte, pero el modo
de funcionamiento común es el rigging en un sistema truss. Por favor, compruebe y siga las siguientes
recomendaciones para un uso seguro de este dispositivo:
- El sistema de truss debe ser construido de tal manera que pueda soportar 10 veces el peso de
todos los elementos de rigging durante 1 hora sin causar deformación.
- El sistema de fijación (abrazaderas o garras) debe ser capaz de soportar hasta 10 veces el peso
del dispositivo.
- El dispositivo debe asegurarse siempre con un accesorio de seguridad, p. e. un cable de acero.
- El operador debe comprobar que la instalación cumple con las normas de seguridad y la
instalación del dispositivo es aprobada por un experto en la materia.
Conexión DMX
Para el conexionado DMX debe utilizar el cable de par trenzado blindado profesional. El cable de
altavoz estándar no es fiable para controlar los datos a grandes distancias. El cable 24AWG es
adecuado para distancias de hasta 300m, a partir de esta distancia se debe utilizar un amplificador de
señal DMX.
No sobrecargue la conexión. Una conexión continua sólo puede soportar hasta 30 dispositivos. En
todo caso se recomiendo la utilización de un splitter DMX para distribuir la señal sin pérdida de
integridad.
Conecte el terminal de entrada DMX512 al controlador. Después, conecte el terminal de salida al
siguiente dispositivo. Repita el paso anterior para conectar otro dispositivo y así sucesivamente. Para
evitar errores en el sistema, el último dispositivo de una cadena DMX debe estar equipado con una
resistencia de terminación (120 Ohmios, 1/4 W).
Ocupación de los pines
Pin 1: Masa
Pin 2: Pin -
Pin 3: Pin +

14
Para conectar más de una unidad, siga el siguiente esquema. La salida de la primera unidad se conecta
a la entrada de la siguiente y así sucesivamente, de esta manera es posible enviar la señal a todos los
dispositivos de la cadena.
USO AVANZADO
PANEL DE CONTROL
MOVILED SIDIUS ZOOM 555 permite ser configurado de diferentes maneras, gracias a su panel y
botones de selección.
Utilice los botones para navegar entre cada función para seleccionar el valor correcto. (Pulse ENTER
para confirmar la configuración).

15
Menu
1.XY
Reverse
Pan
YES--NO
Tilt
YES--NO
2.Mic
Sense
0--100
3.NO
Signal
Mode
DMX512
Auto 1
Auto2
4.Reset
YES--NO
5. Default
YES--NO
6. factory
Set
Addr
d001-
d512
Disp
disp - dsip
En
English
Mode
DMX512
Auto 1
Auto 2
12CH/20CH/32CH
12
Channels
20
Channels
32
Channels
MODOS DE CONTROL DMX
Las siguientes tablas muestran las funciones de los canales DMX:
Modo 32 canales
No
Función
Descripción
Valor
CH1：
Ajuste PAN
Ajuste PAN
0----255
CH2：
Ajuste PAN fino
Ajuste PAN fino
0----255
CH3：
Ajuste TILT
Ajuste TILT
0----255
CH4：
Ajuste TILT fino
Ajuste TILT fino
0----255
CH5：
Velocidad ajuste PT
De rápido a lento
0----255
CH6：
Zoom
De cerca a lejos
0----255
CH7：
Dimmer general
De 0 a 100%
0----255
CH8：
Strobo
Sin efecto
0----15
Strobo normal (de lento a rápido)
16----215
Flash random
216----255

16
CH9：
Dimmer
Modo 1 INSTANT
0----49
Modo 2 NORMAL
50----99
Modo 3 SOFT
100----149
Modo 4 SMOOTH
150----199
Modo 5 VERY SMOOTH
200----255
CH10：
R1
De 0 a 100%
0----255
CH11：
G1
De 0 a 100%
0----255
CH12：
B1
De 0 a 100%
0----255
CH13：
W1
De 0 a 100%
0----255
CH14：
R2
De 0 a 100%
0----255
CH15：
G2
De 0 a 100%
0----255
CH16：
B2
De 0 a 100%
0----255
CH17：
W2
De 0 a 100%
0----255
CH18：
R3
De 0 a 100%
0----255
CH19：
G3
De 0 a 100%
0----255
CH20：
B3
De 0 a 100%
0----255
CH21：
W3
De 0 a 100%
0----255
CH22：
R4
De 0 a 100%
0----255
CH23：
G4
De 0 a 100%
0----255
CH24：
B4
De 0 a 100%
0----255
CH25：
W4
De 0 a 100%
0----255
CH26：
Macro color
Sin efecto
0----9
R100%,G UP,B0%
10----39
R DOWN,G100%,B0%
40----69
R0%,G100%,B UP
70----99
R0%,G DOWN,B100%
100----129
R UP,G0%,B100%
130----159
R100%,G0%,B DOWN
160----189
R100%,G UP,B UP
190----219
R DOWN,G DOWN B100%
220----249
R 100%,G 100%,B100%,W100%
250----255
CH27：
Efecto del haz
Sin efecto
0----9
Efecto estático (10 números)
10----169
Efrecto dinámico (9 números y 1 tipo)
170----149
CH28：
Velocidad de efecto
De rápido a lento
0----255
CH29：
Efectos gráficos
Efecto gráfico 1
0----9
Efecto gráfico 2
10----19
Efecto gráfico 3
20----29
Efecto gráfico 4
30----39
Efecto gráfico 5
40----49
Efecto gráfico 6
50----59
Efecto gráfico 7
60----69
Gráfico dinámico 1
70----79
Gráfico dinámico 2
80----89
Gráfico dinámico 3
90----99
Gráfico dinámico 4
100----109
Gráfico dinámico 5
110----119

17
Gráfico dinámico 6
120----255
CH30：
Velocidad gráficos
0----255
CH31：
CTO
10000K-2500K
0---255
CH32：
Reset
No effect
0----49
auto1
50----99
Auto 2
100----149
Reset
201----255
Modo 20 canales
Ch 1：
Ajuste PAN
Ajuste PAN
0----255
Ch 2：
Ajuste PAN fino
Ajuste PAN fino
0----255
Ch 3：
Ajuste TILT
Ajuste TILT
0----255
Ch 4：
Ajuste TILT fino
Ajuste TILT fino
0----255
Ch 5：
Velocidad ajuste PT
Velocidad ajuste PT
0----255
Ch 6：
Zoom
De cerca a lejos
0----255
Ch 7：
Dimmer general
De 0 a 100%
0----255
Ch 8：
Strobo
Sin efecto
0----15
Strobo normal (lento a
rápido)
16----215
Flash random
216----255
Ch 9：
Dimmer
Modo 1
0----49
Modo 2
50----99
Modo 3
100----149
Modo 4
150----199
Modo 5
200----255
Ch 10：
R
De 0 a 100%
0----255
Ch 11：
G
De 0 a 100%
0----255
Ch 12：
B
De 0 a 100%
0----255
Ch 13：
W
De 0 a 100%
0----255
Ch 14：
Macro color
Sin efecto
0----15
R100%,G UP,B0%
16----35
R DOWN,G100%,B0%
36----55
R0%,G100%,B UP
56----75
R0%,G DOWN,B100%
76----95
R UP,G0%,B100%
96----115
R100%,G0%,B DOWN
116----135
R100%,G UP,B UP
136----155
R DOWN,G
DOWN,B100%
156----175
R 100%,G
100%,B100%,W100%
176----195
Ch 15：
Efectos del haz
Sin efecto
0----9
Efecto estático (10
números)
10----169
Efrecto dinámico (9
números y 1 tipo)
170----149
Ch 16：
Velocidad de efectos
De rápido a lento
0----255

18
Ch 17：
Efectos gráficos
Efecto gráfico 1
0----9
Efecto gráfico 2
10----19
Efecto gráfico 3
20----29
Efecto gráfico 4
30----39
Efecto gráfico 5
40----49
Efecto gráfico 6
50----59
Efecto gráfico 7
60----69
Gráfico dinámico 1
70----79
Gráfico dinámico 2
80----89
Gráfico dinámico 3
90----99
Gráfico dinámico 4
100----109
Gráfico dinámico 5
110----119
Gráfico dinámico 6
120----255
Ch 18：
Velocidad efectos gráficos
0----255
CH19：
CTO
10000K-2500K
0---255
Ch 20：
Reset
Sin efecto
0----49
Auto 1
50----99
Auto 2
100----149
Reset
201----255
12 Channels Mode
Ch 1：
Ajuste PAN
Ajuste PAN
0----255
Ch 2：
Ajuste TILT
Ajuste TILT
0----255
Ch 3：
Velocidad ajuste PT
De rápido a lento
0----255
Ch 4：
Zoom
de cerca a lejos
0----255
Ch 5：
Dimmer general
From near to far
0----255
Ch 6：
Strobe
De 0 a 100%
0----255
Ch 7：
Efectos del haz
Efectos del haz
0----15
Strobo normal de lento a
rápido)
16----215
Flash random
216----255
Ch 8：
Velocidad efecto
Sin efecto
0----9
Efecto estático (120
números)
10----99
Efecto dinámico 1
100----149
Efecto dinámico 2
150----255
Ch 9：
Efectos gráficos
Efecto gráfico 1
0----9
Efecto gráfico 2
10----19
Efecto gráfico 3
20----29
Efecto gráfico 4
30----39
Efecto gráfico 5
40----49
Efecto gráfico 6
50----59
Efecto gráfico 7
60----69
Gráfico dinámico 1
70----79
Gráfico dinámico 2
80----89
Gráfico dinámico 3
90----99

19
Gráfico dinámico 4
100----109
Gráfico dinámico 5
110----119
Gráfico dinámico 6
120----255
Ch 10：
Velocidad gráficos
0----255
Ch 11：
CTO
Sin función
0---9
10000K-2500K
10---255
Ch 12：
Reset
Sin efecto
0----49
Auto 1
50----99
Auto 2
100----149
Reset
201----255
PRECAUCIONES
Prevención frente a shock eléctrico
La conexión eléctrica al dispositivo debe ser realizada por personal cualificado. Antes de instalar,
asegúrese de conectarla a una red eléctrica que trabaje bajo los mismos parámetros que MOVILED
363W MKII (100-240V/50-60Hz). Cada dispositivo debe ser adecuadamente conectado a una toma de
tierra de acuerdo a las normas establecidas. No use la unidad durante una tormenta eléctrica.
Prevención frente incendios
1. Nunca instale el dispositivo cerca de una fuente de combustión.
2. El equipo debe instalarse lejos de materiales inflamables y explosivos.
3. Deje al menos 0,5 m alrededor de la unidad para su ventilación.
4. No cubra la lente.
5. Si cambia alguna de las partes del dispositivo hágalo siempre con repuestos originales. Para
ello contacte a su proveedor MARK PRO.
Desempaquetado
Nota: Antes de desembalar compruebe si ha habido daños y se han debido al transporte o no, si
encuentra algún daño, no utilice este dispositivo y póngase en contacto con el distribuidor de MARK
PRO.
POSIBLES PROBLEMAS Y SOLUCIÓN
Esta guía pretende ayudar a resolver problemas simples y comunes que pueden aparecer en el uso del
dispositivo. Si los problemas persisten, no intente abrir y reparar la unidad por sí solo, contacte con su
distribuidor más cercano y devuélvalo para su reparación.
Si el dispositivo tiene un problema, siga los siguientes puntos hasta que lo encuentre y pueda
solucionarlo. Si la iluminación no funciona correctamente, envíe el dispositivo al servicio técnico MARK
PRO.
Si el dispositivo no enciende:
