MAXA Pluma 3Plus Series User manual

www.maxa.it
CONDIZIONATORE DI TIPO SPLIT
SPLIT TYPE ROOM AIR CONDITIONER
Note
Questo manuale è stato creato per scopo informativo. La ditta
declina ogni responsabilità per i risultati di una progettazione o di
una installazione basata sulle spiegazioni e le speciche tecniche
riportate in questo manuale. E’ inoltre vietata la riproduzione
anche parziale sotto qualsiasi forma dei testi e delle gure
contenute in questo manuale.
This manual has been created for informative purpose. The
company declines every responsibility for the results of
projecting or installation based on the explanations and
the technical specications given in this manual. Is besides
forbidden the reproduction under any form of the texts
and of the gures contained in this manual.
Manuale utente
User’smanual
Pluma 3Plus series

Serie / Series / Serie / Serie / Série
I prodotti elettrici ed elettronici di eventuale scarto non dovranno essere disposti con i normali rifiuti
domestici, ma smaltiti a norma di legge RAEE in base alle direttive Europee 2002/96/CE e
successive modifiche 2003/108/CE, informandosi presso il Comune di residenza o presso il
rivenditore nel caso in cui il prodotto venga sostituito con uno analogo.
Possible wasted electrical or electronic devices/products should not be located together with normal
domestic waste, but disposed according to the current WEEE law in compliance with the European
Directive 2002/96/EC and following modifications 2003/108/EC. Please inform yourself at your local
Administration orat your reseller in case the product will be replaced with a similar one.
Los productos eléctricos y electrónicos de eventual eliminación no deben ser eliminados con la
basura doméstica normal, pero dispuestos de acuerdo con la ley RAEE en conformidad con las
Directivas Europeas 2002/96/CE y modificaciones posteriores 2003/108/CE; consultarse con la
Ciudad de residencia o con el revendedor si se sustituye el producto por otro similar.
Mögliche elektrische und elektronische Abfallprodukte dürfen nicht mit dem Hausmüll deponiert
werden, sondern sind gemäß des Gesetzes zur Entsorgung von Elektro- und Elektronikaltgeräten
unter Einhaltung der Richtlinie des Europäischen Parlaments und des Rates 2002/96/EG und der
nachfolgenden Änderungen in 2003/108/EG zu entsorgen. Im Falle, dass das Produkt mit einem
ähnlichen ersetzt wird, ist die örtliche Gemeinde oder der Wiederverkäufer zu Rate zu ziehen.
Les produits électriques et électroniques d’éventuel écart ne devront pas être disposés avec les
normaux déchets des ménages mais recueillis aux termes de la loi RAEE sur la base des directives
Européennes 2002/96/CE et les suivantes modifications 2003/108/CE, en s’informant auprès de la
Municipalité de résidence ou auprès du fournisseur dans le cas où le produit vient d’être substitué
avec un autre produit analogue.
MANUALE UTENTE
USER'S MANUAL
Sostituise / Supersedes / Remplaza /
Ersetzt / Remplace
Emissione / Issue / Emissión
/ Ausgabe / Émission
12 – 2020 –
Catalogo / Catalogue / Catálogo / Katalog / Catalogue
MUT01048I0001-00

Manuale d’uso
Indice
0 Precauzioni di sicurezza.............................................................. 04
1 Caratteristiche e dati tecnici dell’unità............................... 06

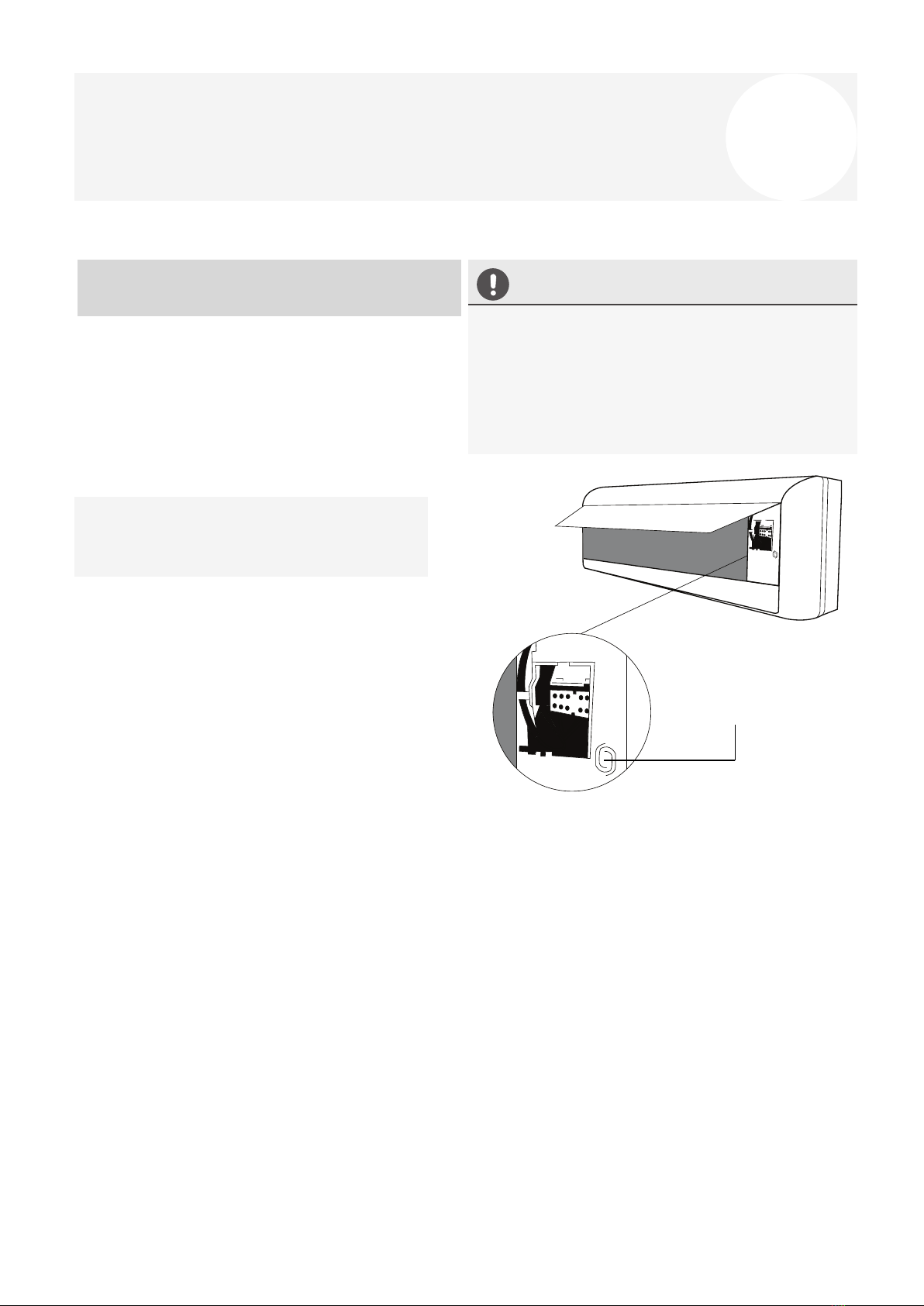

2 Funzionamento manuale
(senza telecomando).............................11
SICUREZZA
INNANZITUTTO

Manuale d’uso
2 Funzionamento manuale
(senza telecomando).............................11

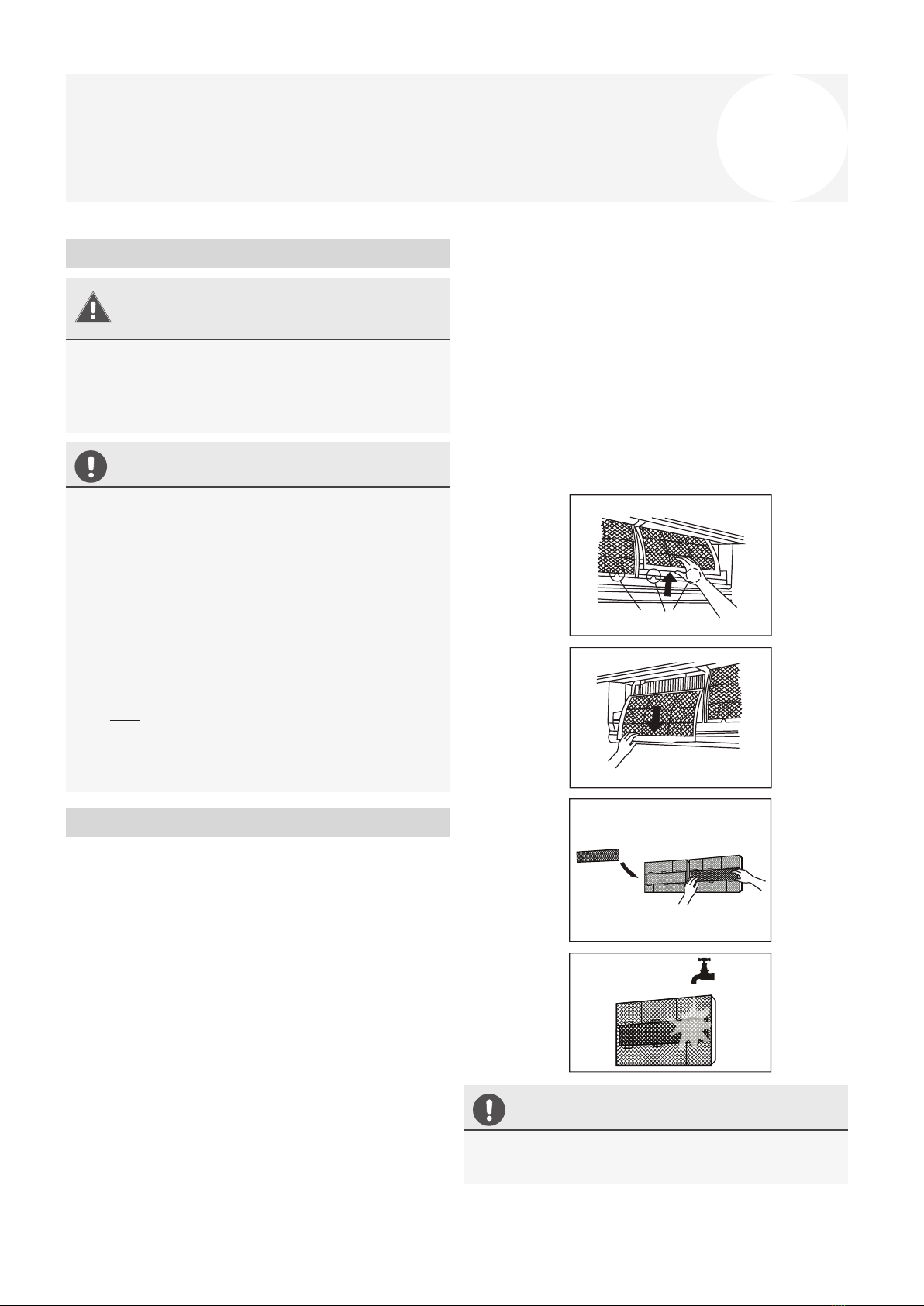

3 Pulizia e manutenzione................................................................... 12
4 Ricerca guasti............................................................................................. 14
5Linee guida europee per lo smaltimento..................... 19
Attenzione: Rischio d’incendio
(refrigerante R32/R290)
AVVERTENZA: Gli interventi di manutenzione sull’apparecchio devono essere eseguiti attenendosi
rigorosamentealleistruzionidelproduttore.Leoperazionidimanutenzioneeriparazionecherichiedano
l’assistenzadialtropersonalequalificatodovrannoesserecondottesottolasupervisionediunapersona
competentesull’usodeirefrigerantiinfiammabili.Permaggioridettagli,fareriferimentoalle“Informazioniper
l’assistenza”nel“MANUALE DI INSTALLAZIONE”.
Schemi elettrici a fine del manuale

4
Precauzioni di sicurezza
Leggere le precauzioni di sicurezza prima di eseguire l’installazione
Un’installazione non corretta dovuta al mancato rispetto delle istruzioni può causare
danni o lesioni gravi.
Per classificare la gravità dei potenziali danni o lesioni vengono usate le diciture AVVERTENZA o
ATTENZIONE.
AVVERTENZA
ATTENZIONE
Questo simbolo indica che la mancata osservanza delle istruzioni può
causare lesioni gravi o letali.
Questo simbolo indica che la mancata osservanza delle istruzioni può
causare lesioni personali di moderata entità oppure danni all’apparecchio
o ad altri beni.
AVVERTENZA
L’apparecchio è adatto all’uso da parte di bambini dagli 8 anni in su e di persone con ridotte
capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza solo quando
siano adeguatamente sorvegliate oppure abbiano ricevuto istruzioni circa l’uso in sicurezza
dell’apparecchio e abbiano compreso i pericoli correlati. Impedire ai bambini di giocare con
l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate da
bambini senza sorveglianza.
AVVERTENZE PER L’INSTALLAZIONE
• Far eseguire l’installazione del condizionatore a un rivenditore autorizzato. Un’installazione
errata può provocare perdite d’acqua, scosse elettriche o incendi.
• Tutte le operazioni di riparazione, manutenzione e spostamento dell’unità devono essere
eseguite da un tecnico di assistenza autorizzato. Una riparazione non corretta può causare
gravi lesioni personali o malfunzionamenti del prodotto.
AVVERTENZE SULL’USO DEL PRODOTTO
• Se si verifica una condizione anomala (ad esempio si sente odore di bruciato), spegnere subito
l’unità e staccarla dalla rete elettrica. Contattare il rivenditore per sapere come procedere per
evitare rischi di lesioni, incendio o folgorazione.
• Non inserire dita, barre o altri oggetti nelle aperture di ingresso o uscita dell’aria. Queste
operazioni possono essere pericolose perché il ventilatore può ruotare ad alta velocità.
• Non usare spray infiammabili, quali spray per capelli o vernici, nei pressi dell’unità. Questi
materiali possono causare incendi o combustione.
• Non azionare il condizionatore in prossimità di gas combustibili. Il gas espulso potrebbe
raccogliersi intorno all’unità e causare un’esplosione.
• Non azionare il condizionatore d’aria in un locale molto umido (ad esempio in un bagno o
in un locale lavanderia). Si potrebbe creare un rischio di folgorazione e il prodotto potrebbe
deteriorarsi.
• Non esporsi direttamente all’aria fredda per periodi prolungati.

5
AVVERTENZE PER LE OPERAZIONI DI PULIZIA E MANUTENZIONE
• Prima di eseguire le operazioni di pulizia, spegnere il dispositivo e staccarlo dalla rete elettrica. La
mancata osservanza di questa precauzione può causare scosse elettriche.
• Non pulire il condizionatore d’aria con una quantità eccessiva d’acqua.
• Non pulire il condizionatore con detergenti combustibili. I detergenti combustibili possono
creare rischi d’incendio o deformare l’apparecchio.
AVVERTENZE ELETTRICHE
• Usare solo il cavo di alimentazione specificato. Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore o da un suo agente di assistenza certificato.
• Tenere pulita la spina elettrica. Rimuovere eventuali accumuli di polvere o sostanze
contaminanti dalla spina o nella zona circostante. Una spina sporca può causare incendi o
scosse elettriche.
• Non tirare il cavo di alimentazione per staccare l’unità dalla rete elettrica. Afferrare
saldamente la spina e staccarla dalla presa. Tirando direttamente il cavo si rischia di
danneggiarlo, con conseguenti rischi di incendio o folgorazione.
• Non usare prolunghe, non estendere manualmente il cavo di alimentazione e non collegare altri
apparecchi alla stessa presa in cui è inserito il condizionatore. Un collegamento elettrico inadeguato,
un isolamento imperfetto o una tensione insufficiente possono creare rischi d’incendio.
ATTENZIONE
• Se il condizionatore viene usato insieme a bruciatori o altri dispositivi di riscaldamento, aerare
adeguatamente il locale per evitare carenze di ossigeno.
• Se si prevede di non utilizzare il condizionatore per un periodo prolungato, spegnere
l’apparecchio e staccarlo dalla rete elettrica.
• Durante i temporali spegnere l’unità e staccarla dalla rete elettrica.
• Controllare che la condensa possa defluire correttamente dall’unità.
• Non utilizzare il condizionatore con le mani bagnate. L’umidità potrebbe causare scosse elettriche.
• Non usare il dispositivo per scopi diversi da quello previsto.
• Non salire in piedi sull’unità e non appoggiare alcun oggetto sull’unità esterna.
• Non lasciare in funzione il condizionatore per periodi prolungati con porte o finestre aperte o in
condizioni di forte umidità.
Spiegazione dei simboli riportati sull’unità interna o su quella esterna:
AVVERTENZA
Questo simbolo indica che l’apparecchio utilizza un refrigerante
infiammabile. Una perdita di refrigerante che sia esposta una fonte di
ignizione esterna può creare rischi di incendio.
ATTENZIONE Questo simbolo raccomanda di leggere attentamente il manuale d’uso.
ATTENZIONE
Questo simbolo indica che gli interventi sull’apparecchio devono essere
eseguiti da un tecnico qualificato seguendo le istruzioni del manuale di
installazione.
ATTENZIONE
ATTENZIONE
Questo simbolo indica che sono disponibili informazioni sull’argomento in
oggetto, ad esempio nel manuale d’uso o nel manuale di installazione.

6
1
Caratteristiche e dati tecnici dell’unità
Componenti dell’unità
Significato dei
codici del display
Pannello anteriore
“”per 3 secondi quando:
“” per 3 secondi quando:
“ ” quando viene attivata la funzione antifreddo
“ ” quando è attiva la funzione di sbrinamento
“ ” quando si attiva la funzione di controllo wireless (alcune unità)
“ ” quando si attiva la funzione ECO (alcune unità)
“” Si accende in colori diversi in base alla modalità operativa (alcune unità):
In modo raffreddamento (COOL) o deumidificazione (DRY), il simbolo
compare in un colore freddo.
In modo riscaldamento (HEAT), il simbolo compare in un colore caldo.
“”quando è in corso la pulizia automatica dell’unità
“ ” quando si attiva la protezione antigelo
“ ” Quando si attiva la funzione ECO (alcune unità), l’indicazione
• si imposta il timer di accensione (TIMER ON)
• vengono attivate le funzioni FRESH, SWING, TURBO o SILENCE
• si imposta il timer di spegnimento (TIMER OFF)
• vengono disattivate le funzioni FRESH, SWING, TURBO o SILENCE
Telecomando
Finestra del display (A)
Finestra del
display (B) Finestra del display (C)
Supporto del telecomando
Feritoia di
ventilazione
Cavo di alimentazione (alcune unità)
Filtro di funzionamento
(davanti al filtro principale - alcune unità)
si illumina gradualmente una lettera alla volta, nella sequenza --
-- --temperatura impostata-- ...... a intervalli di un secondo.
In modo ventilazione (FAN), l’unità mostra la temperatura del locale.
In altre modalità, l’unità mostra la temperatura impostata.
NOTA:
questa documentazione non comprende le istruzioni
per l’uso del telecomando a infrarossi.

7
Per prestazioni d’uso ottimali
Tipo split inverter
Tipo a velocità fissa
Per ottenere prestazioni ottimali nelle modalità raffreddamento, riscaldamento e deumidificazione,
usare l’apparecchio negli intervalli di temperatura sotto riportati. Se il condizionatore d’aria viene
usato al di fuori di questi intervalli, è possibile che intervengano alcune funzioni di protezione e
causino un funzionamento non ottimale.
Modo Raffredda-
mento
Modo Riscal-
damento
Modo Deumi-
dificazione
Temperatura
ambiente 17°C - 32°C
(63°F - 90°F)
0°C - 30°C
(32°F - 86°F)
10°C - 32°C
(50°F - 90°F)
Temperatura
esterna
0°C - 50°C
(32°F - 122°F)
-15°C - 30°C
(5°F - 86°F)
0°C - 50°C
(32°F - 122°F)
-15°C - 50°C
(5°F - 122°F)
(Modelli con sistemi
di raffreddamento a
bassa temperatura)
PER LE UNITÀ
ESTERNE CON
RISCALDATORE
ELETTRICO
AUSILIARIO
Quando la temperatura
esterna è inferiore a 0°C
(32°F), si raccomanda
di tenere sempre l’unità
collegata alla rete
elettrica per garantire un
funzionamento regolare
e continuo.
Modo Raffreddamento Modo
Riscaldamento Modo Deumidificazione
Temperatu-
ra ambiente 17°-32°C (63°-90°F) 0°-30°C (32°-86°F) 10°-32°C (50°-90°F)
Temperatu-
ra esterna
18°-43°C (64°-109°F)
-7°-24°C (19°-75°F)
11°-43°C (52°-109°F)
-7°-43°C (19°-109°F)
(Modelli con sistemi di raffreddamento a
bassa temperatura)
18°-43°C (64°-109°F)

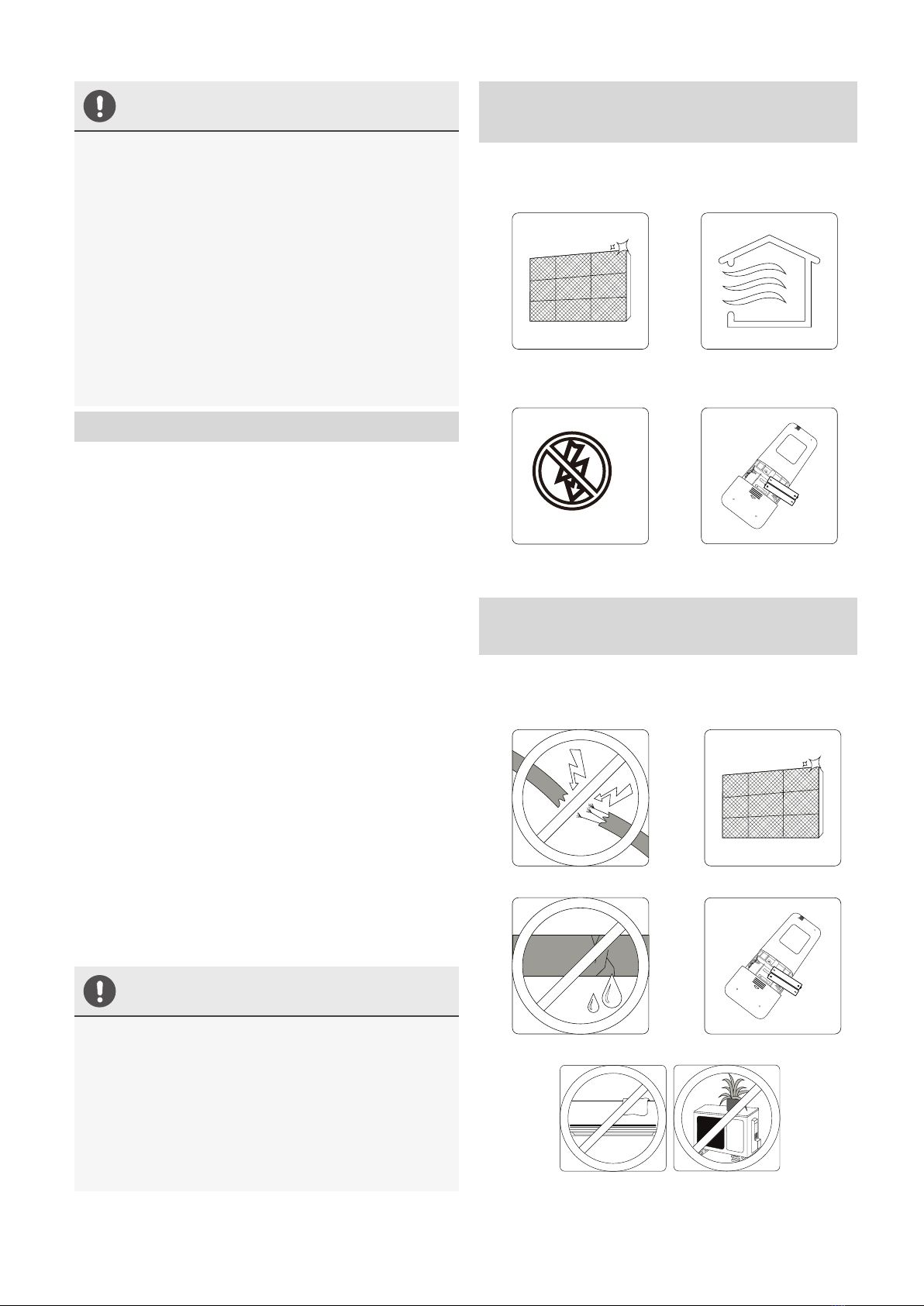

Per ottimizzare ulteriormente le prestazioni dell’unità, adottare i seguenti accorgimenti:
• Tenere chiuse porte e finestre.
• Limitare il consumo di energia usando i timer di accensione (TIMER ON) e spegnimento
(TIMER OFF).
• Evitare di ostruire gli ingressi o le uscite per l’aria.
• Ispezionare e pulire regolarmente i filtri.

8
Per una spiegazione dettagliata delle
singole funzioni, consultare il Manuale del
telecomando.
Per una spiegazione dettagliata delle
funzionalità avanzate dell’unità (come il
modo TURBO e le funzioni di autopulizia),
fare riferimento al Manuale del
telecomando.
Altre funzioni
• Riavvio automatico
Se l’alimentazione elettrica dell’unità viene
interrotta, al suo ripristino l’unità si riavvierà
automaticamente con le ultime impostazioni.
• Antimuffa (alcune unità)
Quando si spegne il condizionatore d’aria
dai modi Raffreddamento, Automatico
(Raffreddamento) o Deumidificazione, esso
continua a operare a potenza molto ridotta
per asciugare la condensa e impedire la
formazione di muffe.
• Controllo wireless (alcune unità)
Il controllo wireless permette di comandare il
condizionatore attraverso il telefono cellulare
e una connessione wireless.
Per l’accesso tramite dispositivi USB
sono richieste operazioni di sostituzione
e manutenzione che devono essere
eseguite da un professionista.
• Memoria dell’angolo delle feritoie di
ventilazione (alcune unità)
Quando si accende l’unità, le feritoie di
ventilazione ritornano automaticamente
all’ultima angolazione impostata.
• Rilevamento delle perdite di
refrigerante (alcune unità)
L’unità interna visualizza
automaticamente l’indicazione“EC”
quando rileva una perdita di refrigerante.
NOTE SULLE ILLUSTRAZIONI
Le illustrazioni del presente manuale sono fornite a solo scopo illustrativo. L’aspetto della propria
unità interna può differire leggermente dalle illustrazioni qui riportate. Fare riferimento alle
caratteristiche effettive dell’unità.

9
Regolazione dell’angolazione verticale
del flusso d’aria
Regolazione dell’angolazione orizzontale
del flusso d’aria
NOTA SULL’ANGOLAZIONE DELLA
FERITOIA DI VENTILAZIONE
Attenzione: non lasciare
la feritoia di ventilazione
con un’angolazione troppo
verticale per un periodo
prolungato. Questa posizione
potrebbe causare la caduta di
condensa sugli arredi.
Intervallo di
regolazione
Barra del
deflettore
•Regolazione dell’angolazione del flusso d’aria
Con l’unità accesa, usare il tasto SWING/
DIRECT per regolare la direzione (angolazione
verticale) del flusso d’aria.
1. Premere una volta il tasto SWING/DIRECT
per attivare la feritoia di ventilazione. Ad
ogni pressione del tasto, la feritoia viene
inclinata di 6°. Premere il tasto fino a
raggiungere la direzione desiderata.
2. Per far oscillare in modo continuo la feritoia
di ventilazione, tenere premuto il tasto
SWING/DIRECT per 3 secondi. Premerlo
nuovamente per interrompere la funzione
automatica.
L’angolazione orizzontale del flusso d’aria deve
essere regolata manualmente. Impugnare la
barra del deflettore (vedere la Fig.B) e regolarla
manualmente nella direzione desiderata. Per
alcune unità, l’angolazione orizzontale del flusso
d’aria può essere impostata tramite il telecomando
(consultare il Manuale del telecomando).
In modalità Raffreddamento o Deumidificazione,
non lasciare la feritoia di ventilazione con
un’angolazione troppo verticale per un periodo
prolungato. In questa posizione potrebbe
formarsi della condensa sull’aletta della feritoia,
che potrebbe quindi cadere sul pavimento e sugli
arredi. (Vedere la Fig. A)
In modo Raffreddamento o in modo
Riscaldamento, la regolazione della feritoia di
ventilazione a un’angolazione troppo verticale
può ridurre le prestazioni dell’unità a causa del
flusso d’aria ristretto.
Non regolare le feritoie di ventilazione con le
mani, perché così facendo si potrebbe alterare il
sincronismo. In questo caso, spegnere l’unità e
staccarla dalla rete elettrica per alcuni secondi,
quindi riavviare il condizionatore. La feritoia di
ventilazione si resetterà.
ATTENZIONE
Non avvicinare o introdurre le dita nella sezione
di aspirazione e uscita dell’aria. La rotazione ad
alta velocità del ventilatore all’interno dell’unità
potrebbe causare lesioni.
Fig. A
Fig. B
