Maxview OMNISAT VUQUBE MXL005 Manual

Maxview Ltd, Common Lane, Setchey, Kin ’s Lynn, Norfolk, PE33 0AT, En land
CUSTOMER HELPLINE 01553 811000
www.maxview.co.uk
9426199 Iss 1
20º
23º
26º
29º
32º
35º
38º
41º
44º
17º
20º
23º
26º
29º
32º
35º
38º
41º
ASTRA 2
ASTRA 1
9
10
28
25
18
11
14 15
19
7
29
23
22
26
20
12
16
3
12
21
6
17
Norway ●Oslo
Sweden ●Stockholm
Finland ●elsinki
Estonia ●Tallinn
Latvia ●Riga
Lithuania ●Vilnius
Denmark ●Copenhagen
Northern Ireland ●Belfast
Republic of Ireland ●Dublin
Great Britain ●London
Belguim ●Brussels
Netherlands ●Amsterdam
Luxembourg ●Luxembourg
Germany ●Berlin
Poland ●Warsaw
Czech Repulic ●Prague
Slovakia ●Bratislava
France ●Paris
Austria ●Vienna
Switzerland ●Bern
ungary ●Budapest
Slovenia ●Ljubijana
Croatia ●Zagreb
Bosnia ●Sarajevo
Spain ●Madrid
Italy ●Rome
Serbia ●Belgrade
Portugal ●Lisbon
Greece ●Athens
Sicily ●Palermo
Morocco ●Rabat
Algeria ●Algiers
Tunisa ●Tunis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
24 27
4
5
8
30
▼▼
31 32 33
13

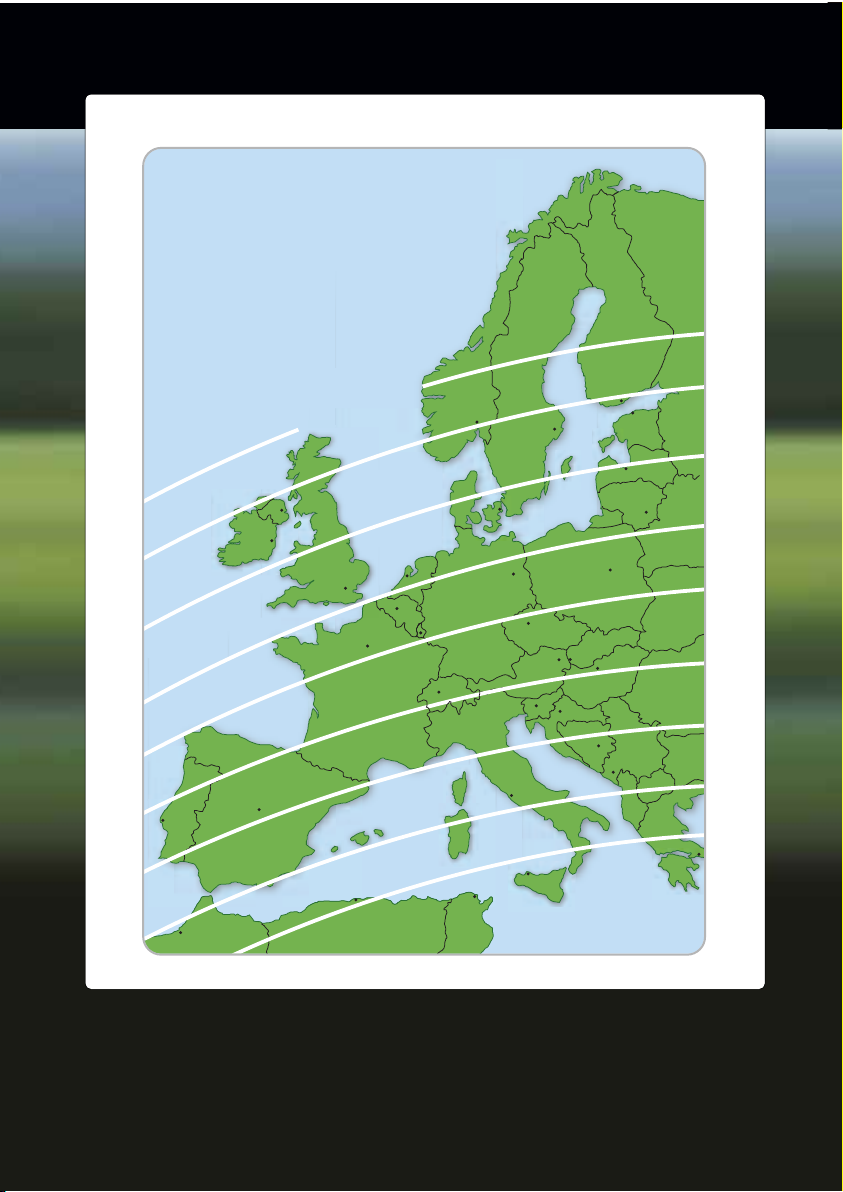

SATELLITE ZONE MAP
Maxview GmbH, Au sbur er Str. 11, D-82291 Mammendorf, Germany
TEL [phone]
www.maxview.de

SET UP INSTRUCTIONS
BEDIENUNGSANLEITUNG
OMNISAT VUQUBE
UK - REMOTE CONTROLLED PORTABLE SATELLITE SYSTEM
D - PORTABLE SATELLITEN TV ANTENNE
HOME ENTERTAINMENT ON THE MOVE
MXL005

KIT CONTENTS CHECK LIST
ZUM LIEFERUMFANG GEHÖREN
UK
VuQube
Wireless Remote Control - batteries included
2 x Coaxial Cable
D
VuQube
FastFind Fernbedienung – inkl. Batterien
2 x 10 m Koax-Kabel
The MXL005 is equipped with a Wireless Remote Control to allow quick, one person positioning of the antenna
while monitoring the signal strength screen on your TV.
Thank you for purchasing this product should you have any difficulty using your Portable Satellite System
please contact our friendly Customer elpline(01553) 811000.
Please retain these instructions for future reference.
Sollten sich bei der Inbetriebnahme Schwierigkeiten ergeben kontaktieren Sie bitte unseren Kundendienst unter
[phone].
Vielen Dank und herzlichen Glückwunsch das Sie sich für die Portable VuQube Satelliten- Antenne MXL005
entschieden haben.
Die MXL005 wird geliefert mit einer FastFind-Fernbedienung, mit dieser Fernbedienung ist das finden des
gewünschten Satelliten kinderleicht. Zum Ausrichten der Sat-Antenne ist nur eine Person nötig.
Einfach Sat-Antenne Richtung Süden stellen die Elevation in die Fernbedienung eingeben und schon startet die
MXL005 die Suche. Unter beobachtung Ihres Bildschirms stoppen Sie die Antenne wenn das Fernsehbild erscheint.
Page/Seite 2

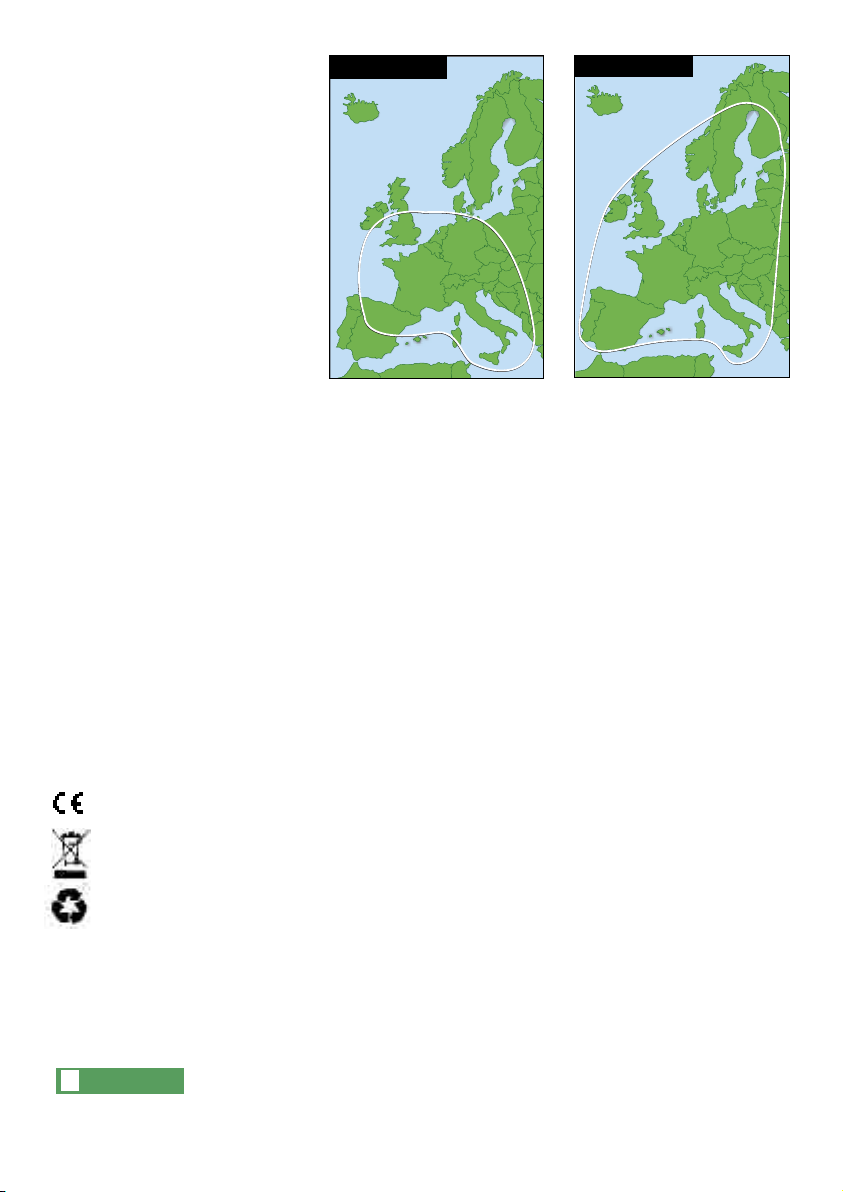

HOTBIRD ASTRA 19.2˚
AUSLEUCHTZONE - D
Die Ausleuchtzone des Satelliten zeigt in welchen
Gebiet Sie mit der Vu Qube empfangen können.
Es kann auf Grund schlechten Wetters zu
Beinträchtigungen kommen so das nicht alle
Sender empfangbar sind.
Page/Seite 11
UK
MARK FOR EUROPE
The CE mark which is attached to these products means it conforms to the EMC (ElectroMagnetic Compatibility) Directive.
Products marked with the crossed out wheely bin must not be disposed of with normal household waste but made available
for separate household collection.
Separate collection of used products and their packaging allows materials to be recycled and used again. Re use of recycled
materials helps prevent environmental pollution and reduces the demand for raw materials.
D
Werfen Sie die Sat-Antenne und die Fernbedienung sowie die Battereien keinesfalls in den normalen ausmüll. Erkundigen
Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten
Entsorgung des Gerätes. Geben Sie verbrauchte Battterien bei einer Sammelstelle ab.
Führen Sie die Verpackung dem Recycling zu.
RoHS Compliant

ASTRA 2D Channels Include...
ALL BBC C ANNELS
ALL ITV C ANNELS
C ANNEL 4
FILM 4
FIVE
SKY C ANNELS*
RADIO C ANNELS
...AND MANY MORE
ASTRA 2 South Channels Include...
SKY NEWS
BBC NEWS 24
CNN
SKY C ANNELS*
RADIO C ANNELS
...AND MANY MORE
ASTRA 2 orth Channels Include...
SKY C ANNELS*
(SKY BOX OFFICE
UKTV
SKY SPORTS
SKY 1, 2, 3)
EUROBIRD
Channels Include...
MOVIES4MEN,
TRUE MOVIES
RED
ZONE C ANNELS
T E VAULT
PERFORMANCE
BLOOMBERG
...AND MANY MORE

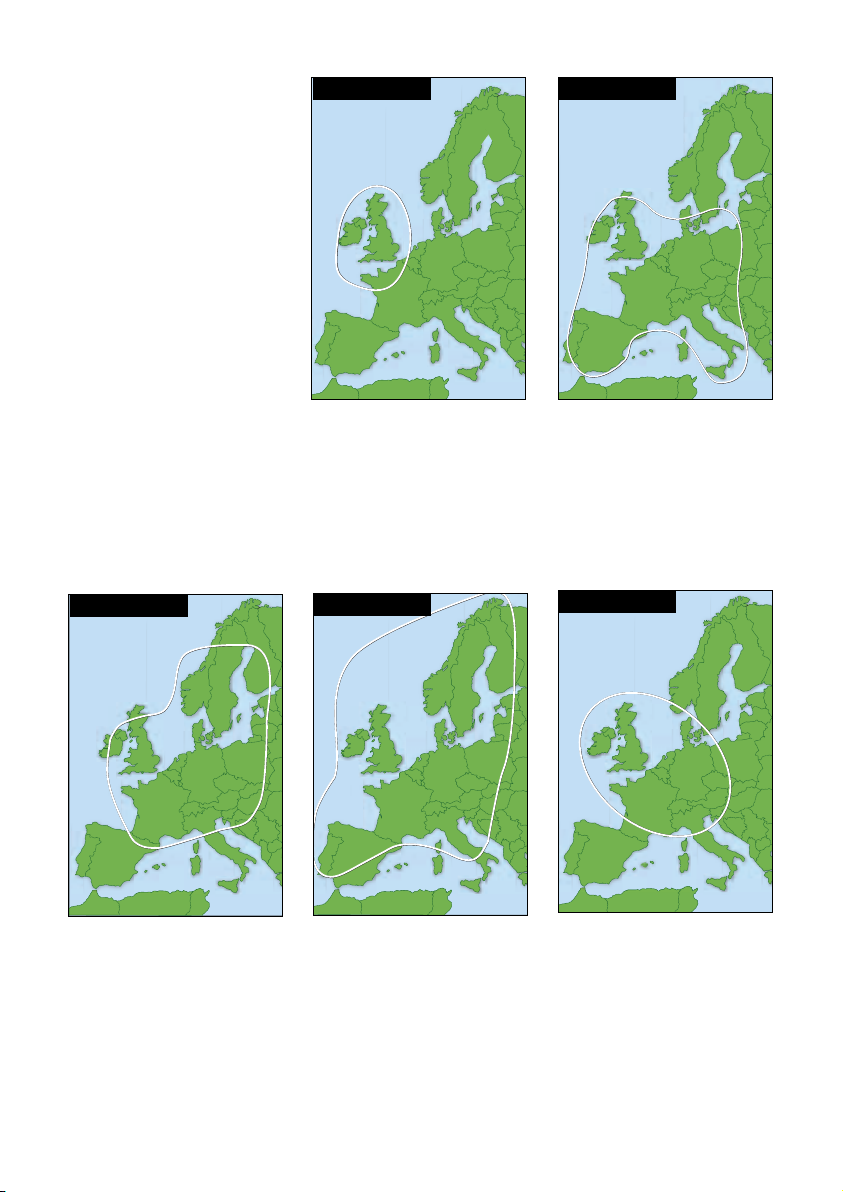

SATELLITE FOOTPRINT
INFORMATION - UK
* Only available when using a SKY® receiver.
Channel listings will be dependent on SKY
subscription package.
Note - Use these footprints for general
guidance only - Footprint mapping is
originally created by SES-ASTRA & EUTELSAT,
organisations who own and operate the
satellites.
For up to date footprint information visit
www.ses-astra.com or www.eutelsat.com
The footprint of a satellite is the ground area
where the signal is available and determines
the satellite dish size required to receive each
transponder’s signal. The footprints below show
areas in which this 37cm dish can receive signals
when used with a compatible satellite receiver.
Each satellite has it’s own footprint & transmits
it’s own channels.
ASTRA SOUTH
ASTRA 2 NORTH ASTRA 2C EUROBIRD
ASTRA 2D
ASTRA 2C Channels Include...
SKY C ANNELS*
(FIVE US, FIVER)
Page/Seite 10

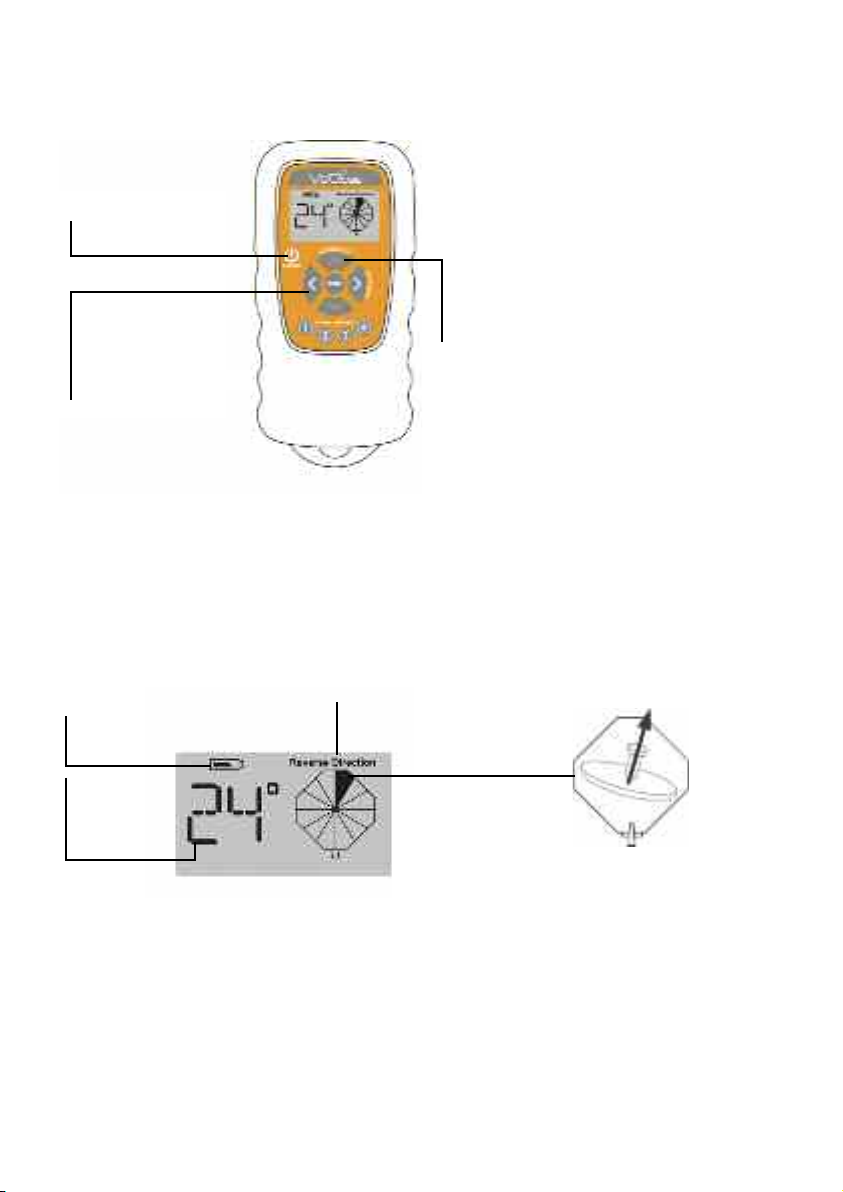

REMOTE CONTROL FUNCTIONS.
FAST FIND FERNBEDIENUNG.
ote: STORE/RECALL 1-4 and the MODE
button are not active on the MXL005 model.
Achtung !!! Die Bedienknöpfe Store/Recall 1-4 und der Bedienknopf
Mode“ haben bei dieser Ausführung MXL005 keine Funktion.
POWER (on/off)
POWER (an/aus)

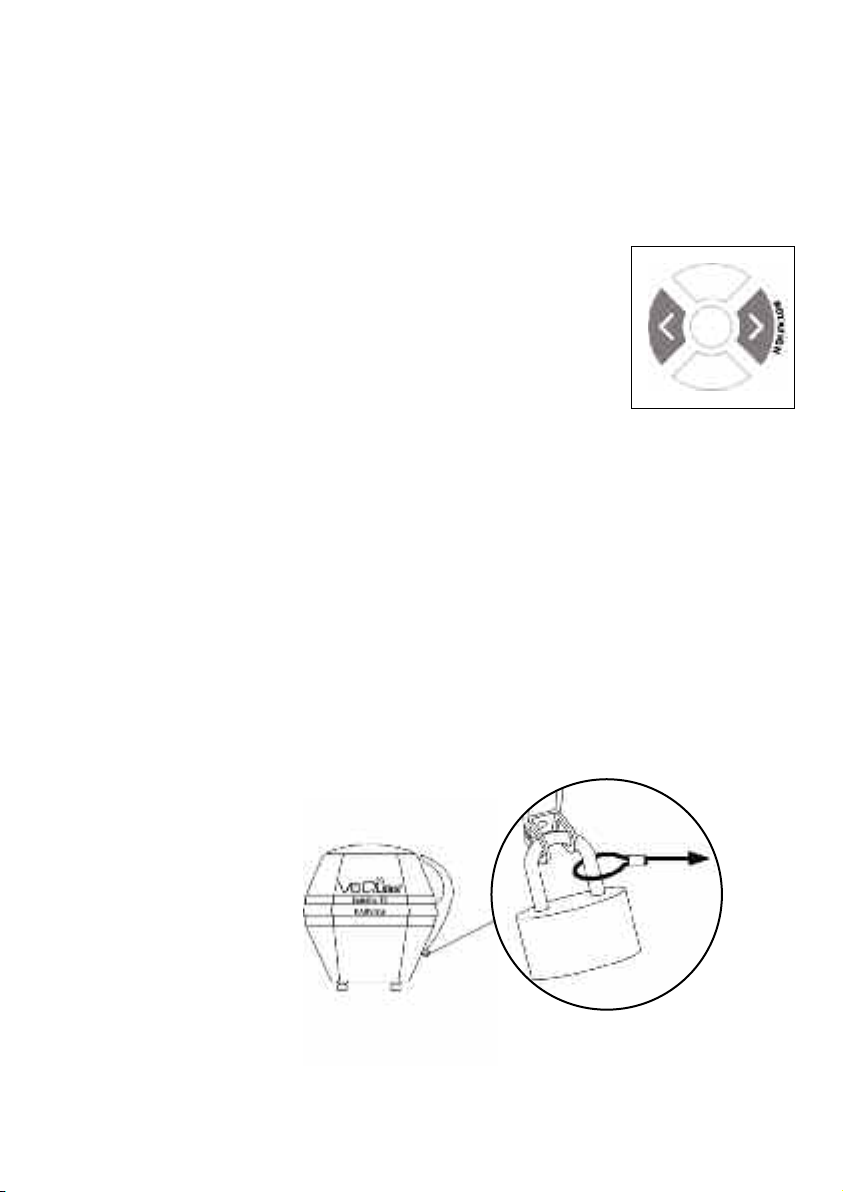

ROTATIO LEFT/RIGHT arrows.
Use to rotate dish (Azimuth).
ROTATIO LI KS/RECHTS
Pfeile. Um links und rechts zu
drehen.
Page/Seite 3
Battery charge level.
Batteriezustandskontrolle.
Current dish
elevation.
Gegenwärtige
eigung des
Sat-Spiegels.
Indicates dish has reached rotational limit.
Zeigt das der Spiegel nicht mehr
weiterdrehen kann.
Above view of system.
Draufsicht.
ELEVATIO UP/DOW arrows.
Use to raise and lower dish.
ELEVATIO RAUF/RU TER Pfeile.
eigungseinstellung.
Indicates direction
satellite is pointing.
Der Pfeil zeigt die Richtung
der Satelliten an.

POSITIONING & CONNECTING YOUR VUQUBE.
DAS POSITIONIEREN UND ANSCHLIEßEN DER VUQUBE-ANTENNE.
D
1. Positionieren Sie die VuQube auf einer stabilen Grundfläche mit ungehinderter Sicht Richtung Süden. Der Griff der Antenne muss Richtung
Norden zeigen (das verkürzt die Suchzeit). Die VuQube gleicht Unebenheiten vom Boden von selbst aus.
2. Verbinden Sie das Koax-Kabel mit der VuQube und den Receiver. Wenn Sie einen zweiten Fernseher betreiben möchten müssen Sie beide
Koax-Kabel an den VuQube anschließen.
UK
ote: If using your TV/Set Top Box, hook single coaxial to MAI connection on VuQube.
Note: and tighten coaxial connections. DO NOT USE A WRENC .
Make sure to connect coaxial to SATELLITE IN on the set top box.
Do not allow the coaxial cable to become bent or kinked.
Do not leave the coaxial cable where it can be tripped over or run over by a vehicle.
Point handle orth.
Griff zeigt Richtung.
orden.
2 x Coaxial Cables
2 x Koax-Kabel
Satellite Receiver
Receiver
2nd Satellite Receiver
2. Receiver
MAI TV
TV-GERÄT
2 D TV
2. TV-GERÄT
Example below shows a two
receiver set up only.
Satellite in Southern Sky.
Satelliten sind in Richtung Süden.
SAT I
SAT I
MAI
AUX
Page/Seite 4
D
Achtung!!: Wenn Sie nur ein TV-Gerät benutzen schließen Sie den Receiver am Anschluss “MAI “ der Antenne an.
Achtung!!: F-Stecker nur mit der and festdrehen. Verwenden Sie niemals ein Werkzeug z.B. Zange oder Schraubenschlüssel
Vergewissern Sie sich das die Sat-Antenne richtig am Receiver angeschlossen haben
Achten Sie auf richtige Verlegung des Koax-Kabel es darf nicht geknickt werden.
Beachten Sie bei der Verlegung das keiner über das Kabel fallen kann.
Above view
of system.
Draufsicht.
UK
1. Place VuQube on a suitable stable surface (the VuQube will compensate for any uneven surface) with a clear view of the southern sky.
Point the handle to the north (this will speed up search time).
2. Connect coaxial cable between the VuQube and Set Top Box (STB). Repeat for second STB, if present with the addional coaxial cable included.
OR Connect both coaxial cables between the VuQube and a STB with recording and pause facilities (ie SKY®+ or FREESAT D+ receivers).
We recommend a Maxview
Satellite Compass (B2022/CT)
to aid your satellite navigation.
ot included with this system.
Wir empfehlen zur schnelleren
Ausrichtung unseren
Sat-Kompass
Visit www.maxview.co.uk or
contact 01553 811000 to order.

LIMITED WARRANTY
Every Maxview VuQube Satellite System is thoroughly inspected and tested before leaving the factory, and is covered by the
following two year parts limited warranty from the date of original purchase:
Two year parts warranty: The customer is not responsible for the cost of replacement parts if the original part is determined to be defective
under the terms of the warranty. The customer is responsible for the cost of replacement parts after two years.
Should any problems develop during the warranty period, contact Maxview. You must contact Maxview before the warranty period expires.
The customer must supply proof of purchase (such as a dated sales receipt) when requesting warranty service. If customer cannot supply
proof, warranty period shall start 30 days after date of manufacture.
Only Maxview will perform warranty evaluations and repairs.
If it is determined that the unit needs to be returned to Maxview, the customer must return COMPLETE product, to:
Customer Services, Maxview Ltd, Common Lane, Setchey, King’s Lynn, Norfolk, PE33 0AT
When returning product, Maxview will supply a Product Return Number (PRN). This number must be clearly written on the box.
Failure to clearly write PRN number on box may result in delays in processing claim.
Along with product, customer should include in the box: his/her name, address, daytime phone number, proof of purchase and description
of the problem.
If inspection shows the trouble is caused by defective workmanship or material, Maxview will repair (or replace if necessary) without charge.
This warranty does not cover installation and external wiring, or re-manufactured units. This warranty does not cover damage caused by the
use of a mounting bracket other than a Maxview mounting bracket designed for the product. This warranty is not transferable from the
original owner.
Due to the expanding and changing satellite market, Maxview cannot be held responsible for changes made to satellite
services. Software updates to address such issues are not covered under warranty.
This warranty also does not apply where:
• The product has been abused, misused, improperly installed or improperly maintained.
• The product has been installed without the use of a Maxview mounting bracket designed for the product.
• Repairs have been made or attempted by others that are not certified by Maxview to do such repairs.
• Repairs are required because of normal wear and tear.
• Alterations have been made to the product.
• The antenna unit has been opened without authorisation.
• Damage has been caused by power washing.
• Circumstances beyond the control of Maxview cause the product to no longer operate correctly.
• Customer is not the original owner.
In no event shall Maxview be liable for any indirect, incidental, or consequential damages from the sale or use of the product.
This disclaimer applies both during and after the term of the warranty.
This warranty gives you specific legal rights, but does not affect your statutory rights.
VuQube® is a registered trademark of King Controls.
VuQube® ist ein eingetragenes Warenzeichen der Firma King Controls.
Page/Seite 9
GARANTIE
Die Garantie erstreckt sich über die Zeit von 2 Jahren ab Kaufdatum. Der ersteller oder Importeur übernimmt keine aftung für Schäden,
die durch nicht bestimmungsgemäßen Gebrauch entstehen.
SONSTIGE BEDINGUNGEN
Die Bedienungsanleitung oder das Produkt kann ohne weitere Ankündigung geändert werden wenn es dem technischen Fortschritt dient.
Eine Vervielfältigung dieser Anleitung ist nicht erlaubt. Das Copyright liegt bei der Firma Maxview.

UK
Note: If you cannot lock onto the correct satellite, it is most likely that an object is blocking the signal. If this is the case, move the VuQube to
have an unobstructed view of the southern sky.
D
Merke: Wenn kein Satellit gefunden wird vergewissern Sie sich das der Blick Richtung Süden frei ist. Ist der Blick durch ein indernis z.B. eine
Baum verstellt, suchen Sie eine anderen Platz für die VuQube wo der Blick Richtung Süden frei ist.
TROUBLE SHOOTING.
FEHLERBEHEBUNG.
ERROR CODES.
FE LERMELDUNF.
EO
E1
E2
POSSIBLE REASON.
MÖGLIC ER GRUND.
Remote is unable to send commands to VuQube.
Die Fernbedienung kann keine Befehle zur VuQube
schicken.
Remote is unable to receive response from antenna.
Es besteht keine Verbindung zwischen Fernbedienung
und VuQube.
Miscommunication between remote and satellite.
Kein Verbindungsaufbau zwischen der VuQube.
COURSE OF ACTION.
AB ILFE.
Turn remote OFF, wait 5 seconds and turn back ON.
Make sure receiver is turned ON.
Make sure coaxial cable from system is attached to receiver.
Move remote closer to system.
Fernbedienung ausschalten 5 Sek. warten. Fernbedienung
wieder einschalten.
Vergewissern Sie sich das der Receiver eingeschaltet ist.
Überprüfen Sie den Anschluss des Koax-Kabels.
VuQube ist außerhalb der Reichweite der Fernbedienung.
Move remote closer to system.
VuQube ist außerhalb der Reichweite der Fernbedienung.
Contact Maxview on 01553 811000.
Kontaktieren Sie uns unter [phone].
UK
To avoid tripping over and injury always route cable carefully.
SAFETY
Page/Seite 8
If you do experience a problem with the product contact Maxview Customer Services 01553 811000
All instructions and models are subject to change. Maxview reserve the right to alter specifications without prior notice.
Copyright©. These instructions are the sole property of Maxview Ltd and may not be reproduced.
Recycle packaging where facilities exist.
SUPPORT

OPERATION.
DIE BEDIENUNG.
UK
IMPORTA T - For satellite reception, there must be a clear “line of sight” to the southern sky.
Mountains, buildings, trees, telephone poles, etc. can all block the satellite signal from reaching the dish.
1. Determine your elevation from the zone map on the reverse of this set up instructions booklet.
Note: The Wireless Remote Control has a keypad. Pressing or tapping the buttons will produce an electronic click.
2. Press POWER to turn the remote ON (A). The remote will display the antenna’s current elevation.
3. Use the UP and DOWN arrows on the remote (B) to match the antenna’s elevation to the elevation you determined from the zone map.
D
Wichtig!!: Um den gewünschten Satelliten zu finden dürfen keine Hindernisse wie z.B. Bäume, Häuser usw. zwischen der VuQube und
Richtung Süden sein. Also freie Sicht Richtung Süden. All diese Hindernisse blockieren die Signale zur Sat-Antenne.
1. Ermitteln Sie die benötigte Elevation (Neigung) von der Landkarte auf der letzten Seite dieser Anleitung Merke: Die Fast Find Fernbedienung
hat sehr sensible Bedienknöpfe. Eine leichtes drücken der Knöpf erzeugt einen elektronisch click
2. Drücken Sie die Taste “Power“ um die Fernbedienung einzuschalten (A). Das Display der Fernbedienung zeigt die gegnwärtig eingestellte
Elevation (Neigung) an.
3. Benutzen Sie die Pfeiltasten “UP“ und “DOWN“ um die Elevation (B) (Neigung) Ihres Standortes einzugeben. Die benötigte Neigung lesen
Sie bitte von der Landkarte auf der letzten Seite ab.
<None><None>
(A)
(B)
Page/Seite 5

UK
IMPORTA T
4. You must watch the TV for signal strength while rotating the antenna in step 4. See your Set Top Box owner’s
manual to determine how to display the satellite signal strength screen on your TV.
When pressing the left and right arrows, the remote will continuously beep with a short pause in between: beep - beep - beep…
If the unit reaches its rotational limit in either direction, the remote will display REVERSE DIRECTIO and beep rapidly:
beep beep beep... Press other arrow to reverse rotation.
4. Watch the signal strength screen on the TV. Use the LEFT and RIG T arrows to rotate the antenna from east
to south and watch for signal strength to appear on the screen.
5. When signal strength appears, stop rotating the antenna. Tap the up, down, left and right arrows as
necessary to maximize the satellite signal.
6. Press POWER until the remote turns off (approximately 1 second). The remote turns off automatically if
no buttons are touched for 30 seconds.
7. Exit the signal strength screen to view your programming. Enjoy!
Note: If you move the VuQube you will have to re-adjust for the satellite. Follow the directions on pages 5-6.
D
Wichtig !!: Schalten Sie den Sat-Finder in Ihrem Receiver ein. Während sich die Antenne dreht beobachten Sie bitte die Signalstärke
und Signalqualität auf Ihrem Bildschirm.
Wenn Sie nun die rechte oder die linke Pfeiltaste drücken um die Suche zu starten ertönen zwei Beeps mit einer Pause dazwischen :
beep - beep - beep...
Wenn sie Sat-Antenne ihr Drehlimit erreicht hat und nichts gefunden wurde erschein im Display der Fernbedienung REVERS
DIRECTIO und die Fernbedienung beept andauernd. Drücken Sie nun auf die andere Pfeiltaste um die Drehrichtung zu ändern.
4. Beobachten Sie das Signalmeter auf Ihrem TV-Bildschirm
5. Wenn das Signal erscheint Stoppen Sie die Antenne. Drücken Sie die Tasten “UP“, “DOWN“, “LEFT“ und “RIG T“ um das Signal zu optimieren
und um den höchsten Wert bei der Signalqualität zu erreichen.
6. Drücken Sie nun auf die Taste “POWER“ solange bis sich die Fernbedienung ausschaltet (ungefähr 2 sek.) Die Fernbedienung schaltet sich
automatisch ab wenn Sie 30 Sek. keine Taste drücken.
7. Verlassen Sie nun den Sat-Finder in Ihrem Receivermenü und genießen Sie das Programm.
Achtung !!: Wenn die VuQube bewegt wird ist der Einstellvorgang zu wiederholen.
UK
The VuQube can be secured to an object
using a padlock and cable.
D
An die VuQube kann zur Diebstahlsicherung
ein Vorhängeschloss angebracht werden (siehe
Zeichnung).
SECURITY BRACKET.
DIEBSTAHLSICHERUNG.
Page/Seite 6

UK
To align the satellite dish to the Astra 2 satellite, use the SIGNAL TEST menu built into the SKY® digibox. To access this
menu you will first have to press the SERVICES button on the remote control. In the SERVICES menu you will then need to
access the SYSTEM SET UP (number 4) and the SIGNAL TEST (number 6).
The display will then show, from top to bottom: SIGNAL STRENGT - SIGNAL QUALITY - LOCK INDICATOR - NETWORK ID -TRANSPORT STREAM.
You will need to adjust the dish until there is at least a quarter of the SIGNAL QUALITY bar displayed, the LOCK INDICATOR shows OK and the
NETWORK ID is displaying 0002. If the NETWORK ID is showing any other details, you have locked onto the wrong satellite and will need to
re-align the dish. When Astra 2 North Beam is being received the TRANSPORT STREAM will display 07d4. This is not the case if receiving South
Beam. Press BACK UP.
For free to air or freesat® receiver installation information please refer to operating manuals.
GUIDELINES FOR SKY® DIGITAL SATELLITE RECEPTION
CARE & MAINTENANCE.
PFLEGE UND WARTUNG.
UK
The VuQube has been designed to be maintenance and trouble free. For optimum signal strength, keep the cover clean from dirt, bugs, and
other debris. Periodic washing of the top cover with mild soap and water is recommended.
DO NOT USE SOLVENTS TO CLEAN VUQUBE. DO NOT DROP OR EXPOSE TO JARRING MOVEMENTS.
D
Die VuQube ist so konstruiert das Sie keine besondere Pflege und Wartung benötigt. Um immer ein optimales Signal zu erhalten empfiehlt es
sich das Gehäuse sauber zu halten. Verwenden Sie hierfür nur einen feuchten Lappen.
Verwenden Sie keine Lackverdünnung oder ähnliches. Bewegen Sie die Sat-Antenne während das Suchvorganges nicht. Da dann, der Satellit
nicht gefunden wird.
Page/Seite 7
