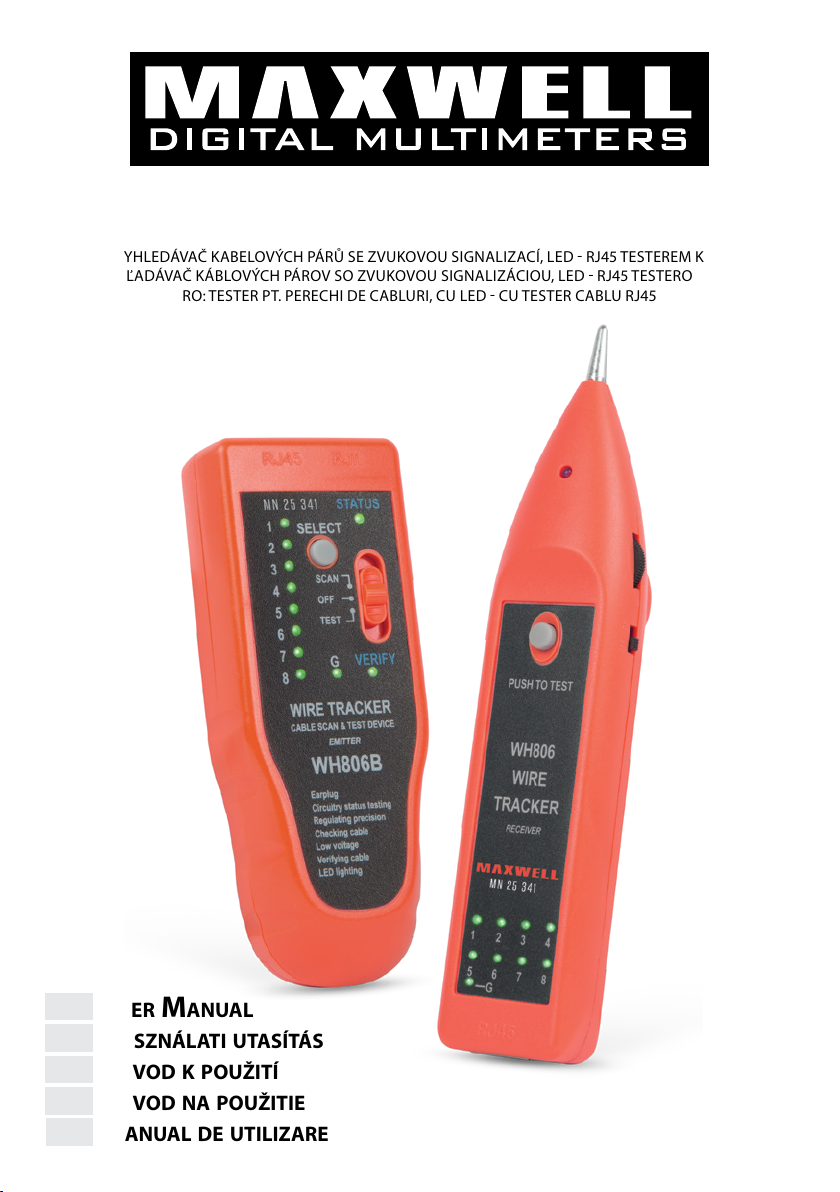

Maxwell Digital Multimeters WH806 User manual

WIRE TRACKER WITH SOUND ALERT, LED  RJ45 CABLE TESTER
HU: ÉRPÁRKERESŐ HANGJELZÉSSEL, LEDDEL  RJ45 KÁBEL TESZTERREL
CZ: VYHLEDÁVAČ KABELOVÝCH PÁRŮ SE ZVUKOVOU SIGNALIZACÍ, LED  RJ45 TESTEREM KABELŮ
SK: VYHĽADÁVAČ KÁBLOVÝCH PÁROV SO ZVUKOVOU SIGNALIZÁCIOU, LED  RJ45 TESTEROM KÁBLOV
RO: TESTER PT. PERECHI DE CABLURI, CU LED  CU TESTER CABLU RJ45
User ManUal
Használati Utasítás
návod kpoUžití
návod na poUžitie
ManUal de Utilizare
CZ
EN
HU
SK
RO
25341

accessories
• Emitter device
• Receiver device
• RJ45 Cable
• RJ11 Cable
• Earphone
• 9 V battery (2pcs)
• Crocodile clamp
• Carrying case
Network wire sequence collation:
1. Insert RJ45 plug at two ends of the network wire
into the corresponding sockets at emitter and
receiver.
2. Set Function switch of emitter to “TEST”, testing
indicator “VERIFY” ashes meaning normal work of
emitter.
3. After some testing, judge the characteristics of
short-circuit, breaking circuit, open circuit and
crossing.
4. During testing, SELECT button can be pressed for
switchover of fast and slow levels.
Open circuit of short circuit testing function:
Set function switch on emitter to position of “TEST”,
and long press SELECT button on emitter for at least
2 seconds, “VERIFY” indicator will change “ash” to
“lighting” insert the plug with crocodile clamp into
RJ11clamp the two ends to be tested with crocodile
clamps, in case of short circuit, the rst led “1” of wire
sequence indicator of emitter will light up, otherwise it
will not light up, resistance of the line can be indicated
be brightness of status indicators: the lighter the
indicator, the smaller the resistance; the darker the
indicator, the bigger the resistance.
Telephone wire nding function:
1. Directly insert telephone wire with RJ11 plug into
the RJ11 or RJ45 socket of the wire tracker’s emitter;
2. Set function switch of emitter to position of
“SCAN” then wire nding indicator“STATUS” ashes
meaning normal work of emitter;
3. Press and hold test button of Receiver, use the
probe of receiver to nd target wire at the other
end;

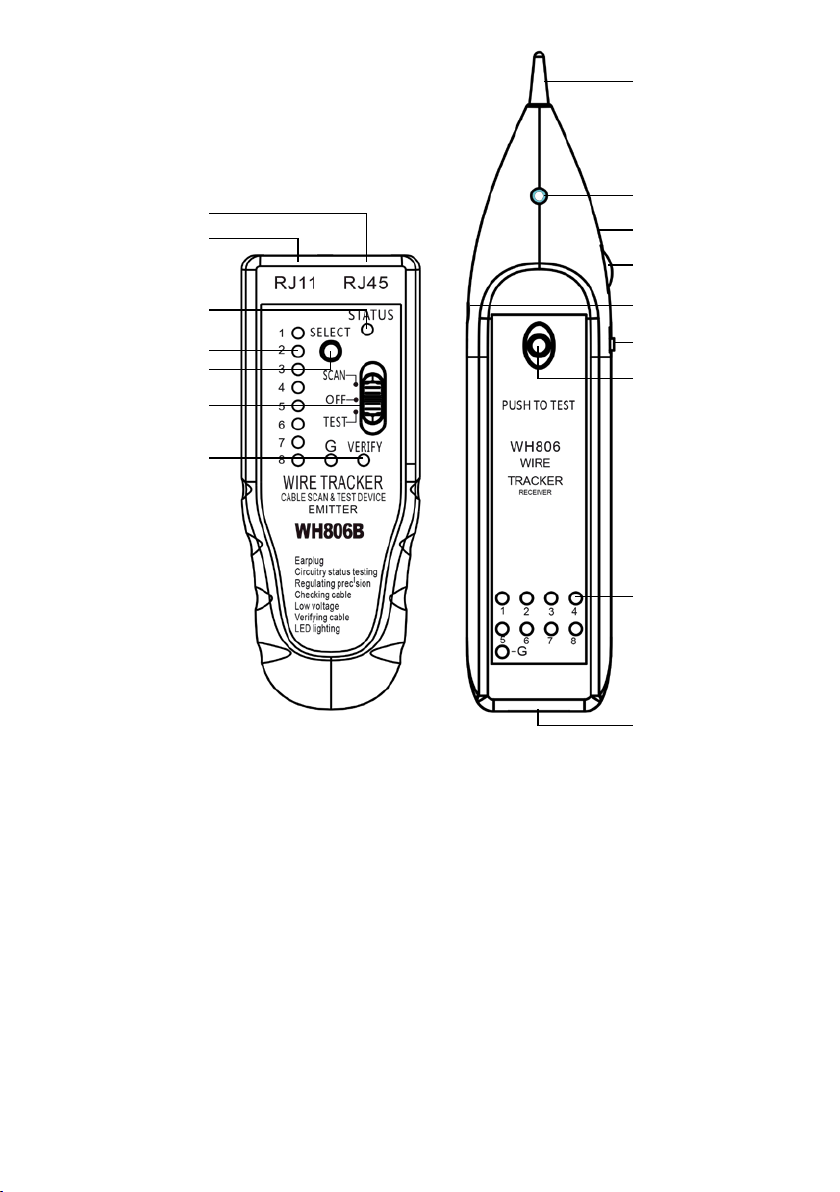

RJ45 Socket
RJ45 Socket
Probe
Signal indicator
Flashlight
Volume adjust
Flashlight switch
RJ11 Socket
Wire nding indicator
Wire sequence indicator
SELECT button
Verify LED
Earphone socket (jack)
Teszt button
Wire sequence indicator
Function switch
EN

4. During testing, select button can be pressed for
switch single-tone or dual-tone.
Network wire nding function
5. Directly insert network wire with RJ45 plug into the
RJ45 socket of the wire tracker’s emitter;
6. Set function switch of emitter to position of
“SCAN” then wire nding indicator“STATUS” ashes
meaning normal work of emitter;
7. Press and hold test button of Receiver, use the
probe of receiver to nd target wire at the other
end;
8. During testing, select button can be pressed for
switch single-tone or dual-tone. Ideal for cable
management in rack cabinets
DC level testing function
Set function switch on emitter to position of “SCAN”,
and long press select button on emitter for at least 2
seconds, “STATUS” indicator will turn o and “VERIFY”
indicator ashes, insert the plug with crocodile clamp
intoRJ11clampthetwoendstobe tested withcrocodile
clamps, in case that“STATUS” indicator lights up in red,
it means the end clamped with red clamp is positive
pole, in case that“STATUS” indicator lights up in green,
it means the end clamped with red clamp is negative
pole, electric level can be judged by brightness of the
status indicators; the lighter the indicator, the smaller
the resistance; the darker the indicator, the bigger the
resistance.
Low battery alarm function
Set function switch on emitter to position of “TEST”, in
case that battery level is lower than 7 V, “STATUS” and
VERIFY” indicators will light up at the same time, it
means battery replacement is needed.
Earphone function
In noisy environment, earphone can be used to prevent
interference from the outside.
Spotlight function
You can easily work as usual while putting on the light
switch at night and in the dark.
Functions
Telephone wire nding 
Network wire nding 
Electric wire nding 
Network wire sequence 
Open or short circuit
testing 
DC level testing 
Low voltage alarm 
Earphone(Accessory) 
Spotlight 
Volume adjusting 
Specication
Name Wire tracker
Power supply 9 V 6F22
The max working current
Emitter: ≤ 9 mA
Receiver: ≤ 28 mA
Signal transmission
format Multi-frequency impulse
Signal output electric
status 8VP-P
Distance of signal
transmission ≤ 3 km
Emitter size 125 x 46 x 25 mm
Receiver size 173 x 36 x 23 mm

tartozékok
• Küldő eszköz
• Fogadó eszköz
• RJ45 Kábel
• RJ11 Kábel
• Fülhallgató
• 9 V akkumlátor (2db)
• Krokodilcsipesz
• Hordtáska
Hálózati vezeték sorrend összehasonlí:
1. Helyezze az RJ45 csatlakozóval szerelt kábel egyik
végét a vevő aljaztba, másik végét a küldő eszköz
csatlakozójába.
2. Állítsa a küldő eszköz módválasztó kapcsolóját
„TEST” állásba, a „VERIFY” tesztjelző villog, azaz a
jelküldő eszköz megfelelően működik.
3. Néhány tesztsorozatot végigvárva, A LED jelzések
alapján ítélje meg van-e rövidzárlat, kábelszakadás
vagy keresztkötés.
4. A tesztelés során a “SELECT” gombbal válthatunk a
gyors és a lassú teszt szintek között.
Rövidzárlat-tesztelési funkció megszakadt
áramköre:
Állítsa a küldő eszköz funkciókapcsolóját„TEST”állásba,
és hosszan (legalább 2 mp-ig) nyomja meg a SELECT
gombot az eszközön. A „VERIFY” jelző villogásról
folyamatosvilágításravált,dugjabeakrokodilcsipesszel
ellátott RJ11 csatlakozót, rövidzár vizsgálat esetén
rögzítse a kábelekre a krokodilcsipeszeket. Rövidzár
esetén a küldő készülék vezeték teszt első LED-je „1”
világít, különben nem világít. A vonal ellenállása az
állapotjelzők fényerejével jelezhető: minél világosabb
a LED, annál kisebb az ellenállás; minél sötétebb a LED
fénye, annál nagyobb az ellenállás.
Telefonvezeték kereső funkció:
1. Közvetlenül dugja be az RJ11 csatlakozóval ellátott
telefonkábelt a küldő eszköz RJ11 aljzatába.
2. Állítsa a küldő funkciókapcsolóját „SCAN” állásba,
majd a „STATUS” LED jelzőfény villog, azaz a küldő
eszköz megfelelően működik.
3. Nyomja meg és tartsa lenyomva a vevő eszköz
“TESZT” gombját, használja a vevő eszköz

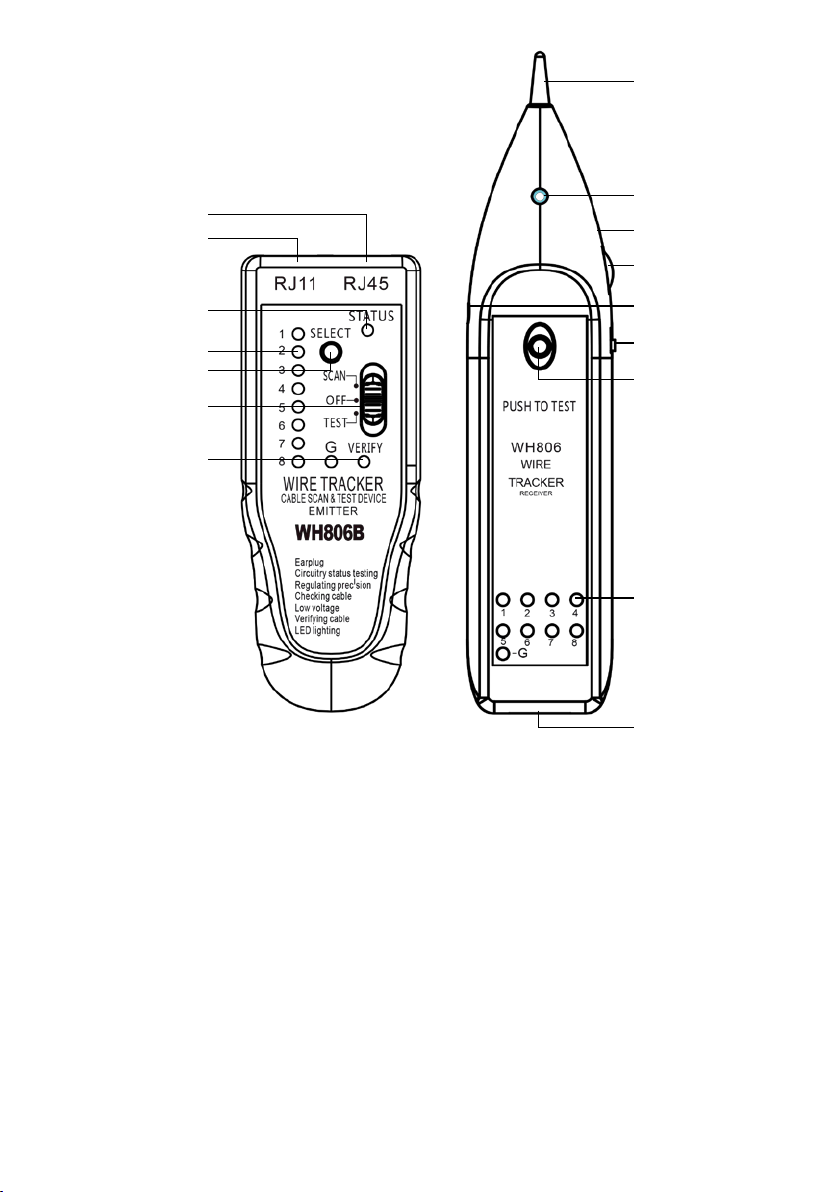

RJ45 csatlakozó
RJ45 csatlakozó
Fej
LED jelzőfény
Zseblámpa LED
Hangerő szabályozó
Zseblámpa kapcsoló
RJ11 csatlakozó
Vezeték kereső jelzés
Kábel érpár jelző
Funkcióválasztó gomb
Állapotjelző LED
Fülhallgató csatlakozó
Teszt gomb
Kábel érpár jelző
Üzemmód választás
HU

tetején található érzékelő szondát a célvezeték
megkereséséhez a kábel másik végén.
4. A tesztelés során a választógomb megnyomásával
válthat az egyhangú vagy a kéthangú mód között.
Hálózati vezeték keresési funkció:
1. Közvetlenül dugja be a hálózati vezetéket a küldő
eszköz RJ45 csatlakozó aljzatába.
2. Állítsa a küldő eszköz funkciókapcsolóját „SCAN”
állásba, majd a„STATUS”LED jelzőfény villog, azaz a
jelküldő eszköz megfelelően működik.
3. Nyomja meg és tartsa lenyomva a vevő eszköz
“TESZT” gombját, használja a vevő eszköz
tetején található érzékelő szondát a célvezeték
megkereséséhez a kábel másik végén. Ideális
rackszekrényekben történő kábelkereséshez.
4. A tesztelés során a választógomb megnyomásával
válthat az egyhangú vagy a kéthangú mód között.
DC szint tesztelési funkció:
Állítsa a kapcsolót a küldő eszközön „SCAN” helyzetbe,
és hosszan (legalább 2 mp-ig) nyomja meg a küldő
eszköz “SCAN” gombját, a „STATUS” jelzőlámpa
kialszik és a „VERIFY” jelzőfény villog. Dugja be a
krokodilcsipesszel ellátott dugót az RJ11-be, rögzítse
a vizsgálandó kábel két végét a krokodilcsipeszekkel,
abban az esetben, ha a „STATUS” jelző pirosan világít,
ez azt jelenti, hogy a piros csipesszel rögzített vég
pozitív pólusú, abban az esetben, ha a „STATUS” jelző
zölden világít, akkor azt jelenti, hogy a piros csipesszel
rögzített vég negatív pólusú. Az elektromos szintet az
állapotjelző LED fényessége alapján lehet megítélni;
minél világosabb a LED, annál nagyobb a feszültség;
minél sötétebb a LED, annál kisebb a feszültség.
Alacsony töltöttség jelző funkció:
Állítsa a kapcsolót a küldő eszközön „TEST” állásba, ha
az akkumulátor töltöttségi szintje 7 V alatt van, akkor a
„STATUS”és a“VERIFY”LED jelzők egyszerre világítanak,
azaz elemcsere szükséges.
Fülhallgató funkció:
Zajos környezetben a fülhallgató használható a külső
zavarok megelőzésére.
Zseblámpa function:
A szokásos módon könnyedén dolgozhat, miközben
éjszaka és sötétben bekapcsolja a világítást
kábelkeresés közben.
Funkciók
Telefonkábel keresés 
Hálózatikábel keresés 
Elektromos vezeték
keresés 
Hálózati vezeték
sorrendje 
Megszakítás vagy
rövidzár tesztelés 
Funkciók
DC szint tesztelés 
Alacsony feszültség
jelzés 
Fülhallgató(tartozék) 
Zseblámpa 
Hangerő szabályozás 
Részletek
Megnevezés Érpárkereső
Energia ellátás 9 V 6F22
Maximum áramerősség
Adó: ≤ 9 mA
Fogadó: ≤ 28 mA
Jelzés hullám Többszólamú
impulzushang
Kifejé menő jel státusza 8VP-P
Jel adás távolsága ≤ 3 km
Küldő eszköz méret 125 x 46 x 25 mm
Fogadó eszköz méret 173 x 36 x 23 mm

příslUšenství
• Vysílací zařízení
• Přijímací zařízení
• RJ45 Kabel
• RJ11 Kabel
• Slúchátko
• 9 V akkumlátor (2db)
• Krokosvorka
• Taška
Porovnání posloupnosti síťových kabelů
1. Jeden konec kabelu s konektorem RJ45 vložte do
zásuvky přijímače a druhý konec do konektoru na
odesílajícím zařízení.
2. Nastavte přepínač režimu na odesílajícím zařízení
na "TEST", kontrolka "VERIFY" bliká, což znamená, že
odesílací zařízení funguje správně.
3. Po čekání na několik zkušebních sérií zvažte podle
indikace LED, zda existuje zkrat, přerušený kabel
nebo přechod.
4. Během testování lze pomocí tlačítka "SELECT"
přepínat mezi rychlými a pomalými testovacími
úrovněmi.
Funkce testování zkratu
Nastavte přepínač funkcí na vysílači do pozice "TEST", a
dlouho (alespoň 2 sekundy) stiskněte tlačítko SELECT
na prístorji. Kontrolka "VERIFY" přepne z blikání na
neustále svícení, připojte RJ11 kabel s krokosvorkou, v
případě testu zkratu připevněte krokosvorky na kabely,
první dioda LED "1" testu řidiče vysílacího zařízení svítí,
jinak nesvítí, odpor linky lze indikovat jasem indikátorů
stavu: Čím je LED světlo světlejší, tím je menší odpor,
čímž je světlo tmavší tím je odpor větší.
Vyhledávání telefonního kabelu
1. Připojte telefonní kabel s konektorem RJ11 přímo
do konektoru RJ11 na odesílajícím zař
2. Nastavte přepínač funkcí do pozice "SCAN", pak
začne blikat "STATUS" LED, čili vysílač funguje
správně.
3. Podržte stisknuté tlačítko "teszt" na přijímači, pomocí
sondy snímače v horní části přijímacího zařízení
lokalizujte cílový kabel na druhém konci kabelu.
4. Během testování můžete stisknutím přepínače
přepínat mezi monofonním nebo dvoutónové
režimem.
RJ45 konektor
RJ45 konektor
Hlava
Signalizační svetlo
Baterka
Nast. zvuku
Tlačítko baterie
RJ11 konektor
Signalizace vyhl. kabelu
Indikátor kabelových párů
Tlačidlo na výber funkce
LED stavu
(Jack) konektor sluchátka
Testové tlačítko
Indikátor párov káblov
Výber režimu
CZ

Funkce vyhledávání síťového kabelu
1. Připojte napájecí kabel přímo do konektoru RJ45 na
odesílajícím zařízení.
2. Nastavte na vysílači tlačítko funkce do pozácie
"SCAN", pak začne blikat "STATUS" LED neboli
vysílač funguje správně.
3. Podržte stisknuté tlačítko "teszt" tlačítko a přijímači,
pomocí sondy snímače v horní části přijímacího
zařízení lokalizujte cílový kabel na druhém konci
kabelu.
4. Ideální pro vyhledávání kabelů ve skříních.
5. Během testování můžete stisknutím přepínače
přepínat mezi monofonním nebo dvoutónové
režimem.
Funkce testování úrovně DC
Nastavte přepínač na odesílajícím zařízení do polohy
"SCAN" a stiskněte tlačítko "SCAN" na odesílajícím
zařízení na delší dobu (nejméně 2 sekundy), indikátor
"STATUS" zhasne a indikátor "VERIFY" bude blikat.
Zasuňte zástrčku s krokosvorkou do RJ11, zajistěte
dva konce testovaného kabelu pomocí krokosvorky,
v případě, že se indikátor "STATUS" rozsvítí červeně,
to znamená, že konec s červeným klipem má kladný
pól, v případě, že Pokud se indikátor "STATUS" rozsvítí
zeleně, znamená to, že konec připevněn červenými
pinzetami má záporný pól. Elektrickou hladinu je
možné posuzovat podle jasu stavové LED; čím jasnější
je LED, tím menší je odpor; čím tmavší je LED, tím vyšší
je odpor.
Funkce signalizace nízké úrovně akumulátoru
Nastavte přepínač na odesílajícím zařízení na "TEST",
pokud je úroveň akumulátoru pod 7V, LED "STATUS" a
"VERIFY" LED budou svítit najednou. Je nutná výměna
baterie
Funkce sluchátek
V hlučném prostředí můžete pracovat se sluchátky
abyste minimalizovali rušivý zvuk z okolí.
Funkcia baterky
Při hledání kabelů ve tmě můžete pracovat bez
problémů po zapnutí baterky.
Funkce
Vyhledávání telefóních
kabelů 
Vyhledávání síťových
kabelů 
Vyhledávání elektrických
kabelů 
Pořadí síťových kabelů 
Test kontinutity alebo
zkratu 
Test úrovně DC 
Signalizace nízkeho
napětí 
Funkce
Sluchátka (v balení) 
Baterka 
Nastavení hlasitosti 
Specikace
Pojmenování Wire tracker
Zdroj energie 9 V 6F22
Max. síla proudu
Vysílač: ≤ 9 mA
Přijámač: ≤ 28 mA
Signální vlna Polyfonický pulzný tón
Stav odchádzajúcej
značky 8VP-P
Vzdálenost přenosu
signálu ≤ 3 km
Rozměr vysílače 125 x 46 x 25 mm
Rozměr přijámače 173 x 36 x 23 mm

príslUšenstvo
• Vysielacie zariadenie
• Prijímacie zariadenie
• RJ45 Kábel
• RJ11 Kábel
• Slúchadlo
• 9 V akkumlátor (2db)
• Krokosvorka
• Taška
Porovnanie postupnosti sieťových káblov
1. Jeden koniec kábla s konektorom RJ45 vložte do
zásuvky prijímača a druhý koniec do konektora na
odosielajúcom zariadení.
2. Nastavte prepínač režimu na odosielajúcom
zariadení na „TEST“, kontrolka „VERIFY“ bliká, čo
znamená, že odosielacie zariadenie funguje
správne.
3. Po čakaní na niekoľko skúšobných sérií zvážte
podľa indikácie LED, či existuje skrat, prerušený
kábel alebo prechod.
4. Počas testovania môžete pomocou tlačidla
„SELECT“ prepínať medzi rýchlymi a pomalými
testovacími úrovňami.
Funkcia testovania skratu
Nastavte prepínač funkcií na vysielači do pozície
„TEST”, a dlho (aspoň 2 sekundy) stlačte tlačidlo SELECT
na prístorji. Kontrolka „VERIFY” prepne z blikania na
neustále svietenie, pripojte RJ11 kábel s krokosvorkou,
v prípade testu skratu pripevnite krokosvorky na káble,
prvá dióda LED„1“ testu vodiča vysielacieho zariadenia
svieti, inak nesvieti, odpor linky možno indikovať jasom
indikátorov stavu: čím je LED svetlo svetlejšie, tým je
menší odpor, čím je svetlo tmavšie tým je odpor väčší.
Vyhľadávanie telefónneho kábla
1. Pripojte telefónny kábel s konektorom RJ11 priamo
do konektora RJ11 na odosielajúcom zariaden
2. Nastavte prepínač funkcií do pozície „SCAN” ,
potom začne blikať „STATUS” LED, číže vysielač
funguje správne.
3. Stlačte a podržte stlačené tlačidlo “TESZT” na
prijímači , pomocou sondy snímača v hornej časti
prijímacieho zariadenia lokalizujte cieľový kábel na
druhom konci kábla.
4. Počas testovania môžete stlačením prepínača
prepínať medzi monofónnym alebo dvojtónovým
režimom.
RJ45 konektor
RJ45 konektor
Hlava
Signalizačné svetlo
Baterka
Nast. zvuku
Tlačidlo baterky
RJ11 konektor
Signalizácia vyhľ. kábov
Indikátor káblových párov
Tlačidlo na výber funkcie
LED stavu
(Jack) konektor slúchadla
Testové tlačidlo
Indikátor párov káblov
Výber režimu
SK

Funkcia vyhľadávania sieťového kábla
1. Pripojte napájací kábel priamo do konektora RJ45
na odosielajúcom zariadení.
2. Nastavte na vysielači tlačidlo funkcie do pozácie
„SCAN” , potom začne blikať „STATUS” LED, čiže
vysielač funguje správne.
3. Stlačte a podržte stlačené tlačidlo “TESZT” tlačidlo
a prijímači, pomocou sondy snímača v hornej časti
prijímacieho zariadenia lokalizujte cieľový kábel na
druhom konci kábla.
4. Ideálne na vyhľadávanie káblov v skriniach.
5. Počas testovania môžete stlačením prepínača
prepínať medzi monofónnym alebo dvojtónovým
režimom.
Funkcia testovania úrovne DC
Nastavte prepínač na odosielajúcom zariadení
do polohy „SCAN“ a stlačte tlačidlo „SCAN“ na
odosielajúcom zariadení na dlhšiu dobu (najmenej
2 sekundy), indikátor „STATUS“ zhasne a indikátor
„VERIFY“ bude blikať. Zasuňte zástrčku s krokosvorkou
do RJ11, zaistite dva konce testovaného kábla
pomocou krokosvorky, v prípade, že sa indikátor
„STATUS“ rozsvieti načerveno, to znamená, že koniec
s červeným klipom má kladný pól, v prípade, že Ak sa
indikátor „STATUS“ rozsvieti nazeleno, znamená to, že
koniec pripevnený červenými pinzetami má záporný
pól. Elektrickú hladinu je možné posudzovať podľa jasu
stavovej LED; čím jasnejšia je LED, tým menší je odpor;
čím tmavšia je LED, tým vyšší je odpor.
Funkcia signalizácie nízkej úrovne akumulátoru
Nastavte prepínač na odosielajúcom zariadení na
„TEST“, ak je úroveň akumulátoru pod 7 V, LED „STATUS”
a “VERIFY” LED budú svietiť naraz. Je potrebná výmena
batérie
Funkcia slúchadiel
V hlučnom prostredí môžete pracovať so slúchadlami
aby ste minimalizovali rušivý zvuk z okolia.
Funkcia baterky
Pri hľadaní káblov v tme môžete pracovať bez
problémov po zapnutí baterky.
Funkcie
Vyhľadávanie
telefóonych káblov 
Vyhľadávanie sieťových
káblov 
Vyhľadávanie
elektrických káblov 
Poradie sieťových káblov 
Test kontinutity alebo
skratu 
Test úrovne DC 
Signalizácie nízkeho
napätia 
Funkcie
Slúchadlá(v balení) 
Baterka 
Nastavenie hlasitosti 
Špecikácia
Pomenovanie Wire tracker
Zdroj energie 9 V 6F22
Max. sila prúdu
Vysielač: ≤ 9 mA
Vysielač: ≤ 28 mA
Signálna vlna Polyfonický pulzný tón
Stav odchádzajúcej
značky 8VP-P
Vzdialenosť prenosu
signálu ≤ 3 km
Rozmer vysielača 125 x 46 x 25 mm
Rozmer prijímača 173 x 36 x 23 mm

accesorii:
• Unitate de emisie
• Unitate de recepie
• Cablu RJ45
• Cablu RJ11
• Cască
• Acumulator 9V (2 buc)
• Clemă crocodil
• Husă
Compararea secvenelor cablurilor de reea:
1. Introducei un capăt al cablului cu conectorul RJ45
în priza receptorului i celălalt capăt în conectorul
dispozitivului de emisie.
2. Setai selectorul de mod de pe dispozitivul de
emisie la poz. „TEST”. Dacă Indicatorul de testare
„VERIFY” luminează intermitent, dispozitivul de
emisie funcionează corect.
3. După ce ateptai câteva serii de teste, constatai
conform indicaiilor LED dacă există vreun
scurtcircuit, vreo ruptură de cablu, sau vreo legătură
încruciată.
4. În timpul testării, putei utiliza butonul „SELECT”
pentru a comuta între testele rapide i lente.
Funcia de testare a scurtcircuitului la circuite
întrerupte:
Setai comutatorul de funcii al aparatului de emisie în
poz.„TEST”i apăsai lung (cel puin 2 secunde).butonul
SELECT. Setai comutatorul de mod la poz. TEST i
apăsai i meninei apăsat butonul SELECT (timp de
cel puin 2 secunde). Indicatorul VERIFY se schimbă de
la intermitent la constant. Conectai conectorul RJ11 cu
clemele crocodil la aparat., Ataai clemele de crocodil
la capetele cablului care urmează să e testat. În cazul
unui scurtcircuit, LED-ul 1 al aajului secvenelor
de cablaj al unităii de emisie se va aprinde, altfel
rămânând stins. Rezistena liniei poate  evaluată prin
luminozitatea indicatorilor de stare: cu cât este mai
luminos LED-ul, cu atât rezistena este mai mică; cu cât
lumina LED-ului este mai întunecată, cu atât rezistena
este mai mare.
Funcia de căutare pt. linii telefonice:
1. Conectai cablul telefonic cu a RJ11 direct în priza
Conector RJ45
Conector RJ45
Cap
Lumină de semnalizare
LED lanternă
Control volum sonor
Întrerupător lanternă
Conector RJ11
Semnalizare căutare
Indicator pereche de cablu
Buton selector de funcţii
Indicator de statut LED
Mufă pt. cască (jack)
Buton Test
Indicator pereche de ablu
Selectare mod de lucru
RO

RJ11 de pe unitatea de emisie.
2. Setai comutatorul de funcii a unităii de emisie
pe poz. „SCAN”, apoi LED-ul „STATUS” va clipi, ceea
ce înseamnă, că unitatea de emisie funcionează
corect.
3. Apăsai i meninei apăsat butonul „TEST” de pe
receptor. Folosii sonda senzorului din partea
superioară a receptorului pentru a localiza rul intă
la celălalt capăt al cablului.
4. În timpul testării, putei comuta între modul
monofonic sau pe bitonal - apăsând butonul de
selectare.
Funcia de căutare pt. reele:
1. Conectai cablul de reea cu a RJ45 direct în priza
RJ45 de pe unitatea de emisie.
2. Setai comutatorul de funcii a unităii de emisie
pe poz. „SCAN”, apoi LED-ul „STATUS” va clipi, ceea
ce înseamnă, că unitatea de emisie funcionează
corect.
3. Apăsai i meninei apăsat butonul „TEST” de pe
receptor. Folosii sonda senzorului din partea
superioară a receptorului pentru a localiza rul
intă la celălalt capăt al cablului. Ideal pt. căutare
cablurilor de reea din dulapurile rack.
4. În timpul testării, putei comuta între modul
monofonic sau pe bitonal - apăsând butonul de
selectare.
Funcia de testare a nivelului de CC:
Setai comutatorul unităii de emisie în poziia„SCAN”.
Apăsai lung (min. 2 sec.) butonul „SCAN” după care
indicatorul„STATUS” se va stinge i indicatorul„VERIFY”
va clipi. Introducei a echipată cu clema crocodil în
priza RJ11, conectai clemele la cele două capete ale
cablului care urmează să e testat. În cazul în care
indicatorul „STATUS” luminează rou, înseamnă că la
capătul cu clema roie apare polul pozitiv. În cazul în
care dacă indicatorul „STATUS” este verde, înseamnă
că la clema roie este prezent polul negativ. Nivelul
tensiuni poate  apreciat prin luminozitatea LED-ului de
stare: cu cât acesta este mai luminos, cu atât tensiunea
este mai mare; cu cât LED-ul este mai întunecat, cu atât
tensiunea este mai mică.
Indicaia tensiunii scăzute a bateriei de alimentare:
Setai comutatorul dispozitivului de trimitere la „TEST”.
Dacă nivelul de tensiune a bateriei este sub 7V, LED-
urile„STATUS” i„VERIFY” se vor aprinde în acelai timp,
indicând necesitatea înlocuirii bateriei.
Funcia cască audio:
Într-un mediu zgomotos, casca poate  utilizată pentru
a preveni interferenele acustice.
Funcia lanternă:
Se utilizează la lucrul în mediu întunecat.
Funcii
Căutarea cablurilor telefonice 
Căutarea cablurilor de reea 
Funcii
Căutarea cablurilor electrice 
Căutarea secvenei cablurilor
electrice 
Testarea circuitelor pt.
continuitate sau scurtcircuit 
Testare nivelului de tensiune CC 
Aare baterie epuizată 
Cască (accesoriu) 
Lanternă 
Control Volum 
Detalii
Denumire Wire tracker
Alimentare Baterie 9V 6F22
Curent maxim
Unitate de emisie:
≤ 9 mA
Unitate de recepie:
≤ 28 mA
Undă semnalizare Impulsuri audio
polifonice
Statutul semnalului de ieire 8VP-P
Raza de emisie a semnalului ≤ 3 km
Dimensiunile unităii de
emisie 125 x 46 x 25 mm
Dimensiunile unităii de
recepie 173 x 36 x 23 mm
