Maytronics Dolphin Supreme M5 User manual

1English
by
DOLPHIN SUPREME M5
EN
FR
IT
SP
DEU
User Instructions
This model includes a Remote Control Unit.
You will find the User Instructions in a separate document.
Guide d’utilisation
Ce modèle comprend une télécommande.
Sa notice d’emploi fait l’objet d’un document séparé.
Istruzioni per l’uso
Questo modello è dotato di telecomando.
Le istruzioni per l’uso si trovano in un documento separato.
Instrucciones para el Usuario
Este modelo incluye una Unidad de Control Remoto.
Las Instrucciones para el Usuario están en un documento separado.
Bedienungsanweisungen
Dieses Modell verfügt über eine Fernbedienung.
Die Bedienungsanweisungen für die Fernbedienung können Sie in einem anderen
Dokument finden.
8151147 Ver. 02, 3/2011

1English
What You’ll Find Inside the Box
Part X Comment
Base frame for filter elements 2
Ultra-fine filter 4 filters
Bag for filters storage 1
Spring net filter 4 filters
“S” clip 4
Power supply unit 1
Dolphin pool cleaner 1
Caddy kit 1
Remote control unit 1
Optional components available on request from your Dolphin distributor
Power supply unit
Dolphin pool cleaner
Filter and cartridges
Section 1 - Description of Main Components
1. Filters
Dual-level filtration system.
Spring net filter + base frame
For dirty pools with large debris such as
leaves etc. – Useful for beginning of season.
Ultra-fine filter cartridge + base frame
For day-to-day use.
Factory default.
2. Brushes
There are three types of optional brushes, each designed to provide optimal traction on different pool surfaces. Only one type set is
provided with your Dolphin.
PVC Brush
For concrete, PVC, fiberglass and liner.
Combined Brush
For rough ceramic surface and mosaic tiles.
Wonder Brush
For smooth ceramics.

2
English
3. Power supply unit
Digital, “Switch-Mode” power supply:
UÊInput - 100-250 AC Volts
UÊ50-60 Hertz
UÊ180 Watt
UÊOutput - 30 VDC
UÊIP 54
Section 2 – Dolphin Operation
Part 1 – Preparing the Dolphin pool cleaner for use
A. Assemble the Caddy kit – you will find the instructions in a separate document
B. Adjusting the handle float angle
The handle angle must be adjusted to determine the speed that the Dolphin advances along the water-line.
1. Press the latch down and hold in position.
2. Move the handle to the required position
and release the latch to lock the Handle in place.
Normal advance
More efficient cleaning action on water-line.
Fast advance
Fast speed – for faster but less efficient cleaning
action on water-line.
ON
On/Off
switch
Full Filter
Bag Indicator Delay Indicator
Reset button

3English
C. Laying out the cable
Unwind minimal required cable to cover the entire pool size, straight the cable along the pool side.
Make sure there are no twists or kinks.
Part 2 - Into the water

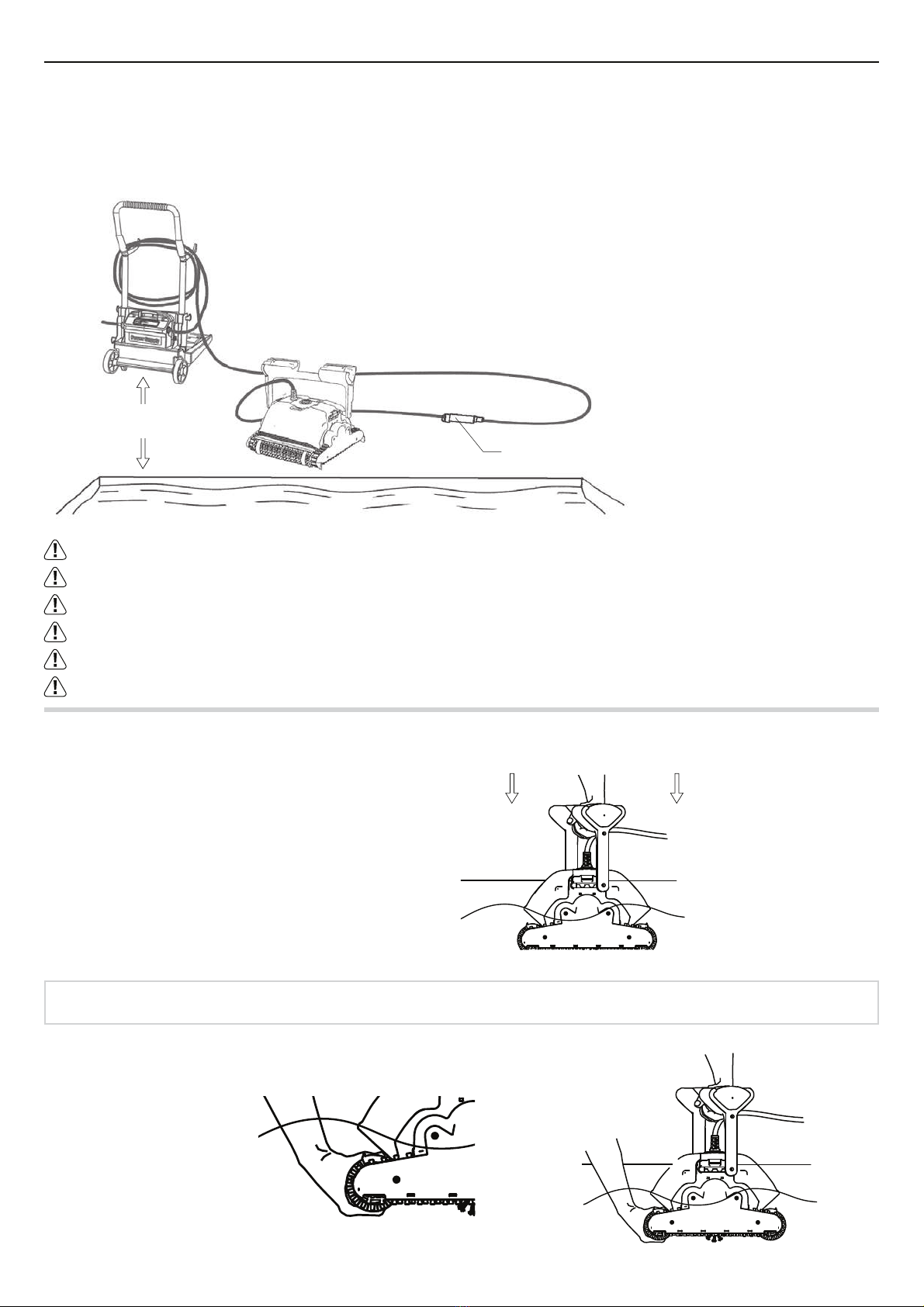

Inserting the Dolphin into the pool.
Note: When using the combined brushes or Wonder brushes, gently squeeze the Wonder brush material until it is totally wet.
Place your Dolphin into the pool and release it.
Use only the original supplied power supply unit.
The power supply unit is splash proof – do not immerse it in water.
Unplug the power supply unit before any servicing activity.
Do not plug the power supply unit in before placing the pool cleaner in the water.
Ensure the mains outlet is protected by a ground fault interrupter (GFI) or an earth leakage interrupter (ELI).
Important: DO NOT enter the swimming pool while the pool cleaner is working.
3 Meters
10 feet
Swivel

4
English
Turning the Dolphin ON
Part 3 - Taking the Dolphin out of the water
Unplug power supply before any servicing activity.
1. If the Dolphin has not finished its cycle, turn off the power
supply unit and unplug the mains.
2. Pull the floating cable gently until the Dolphin has risen
to the surface, then lift by the handle.

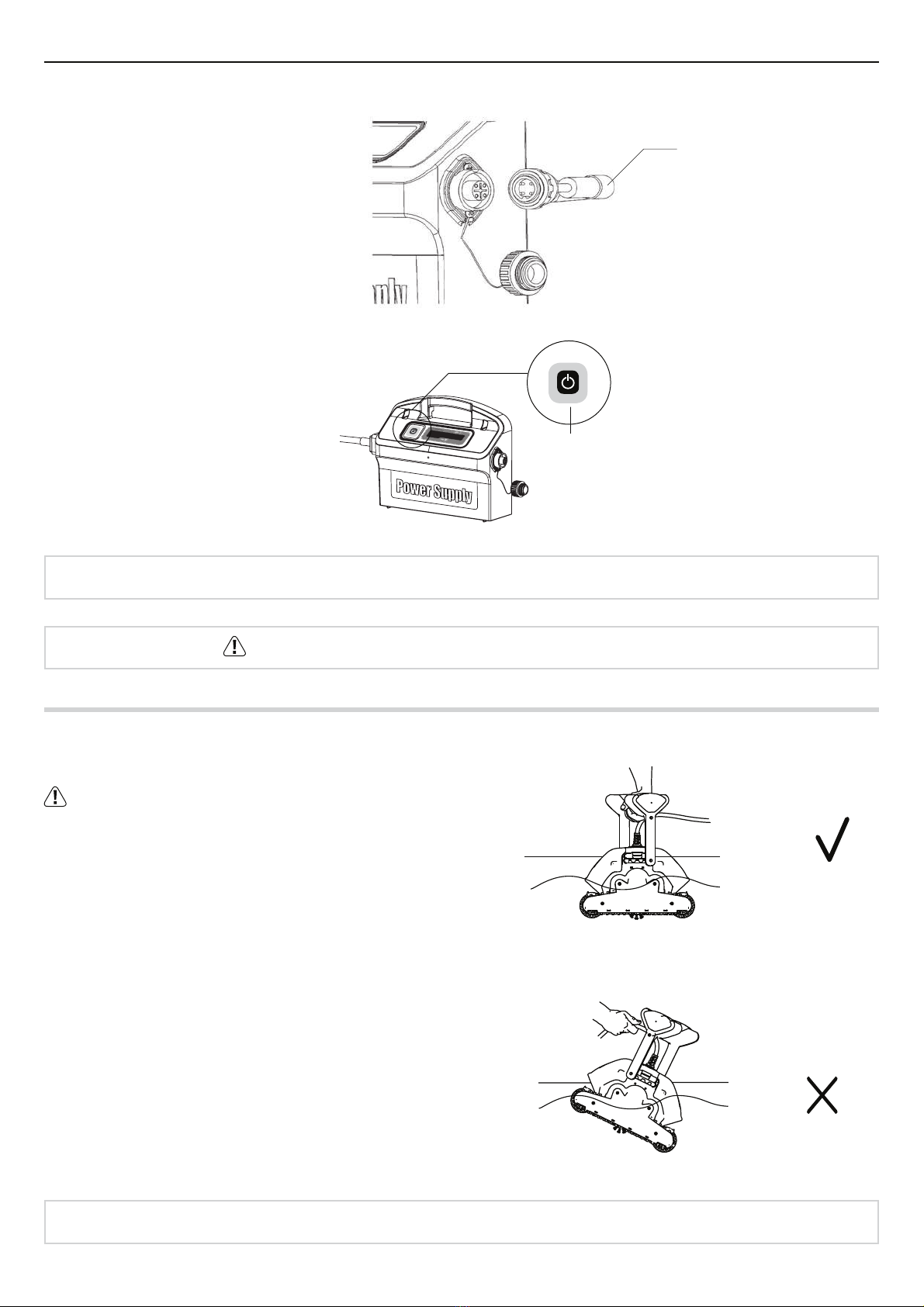

1. Plug the floating cable from the
Dolphin into the power supply unit.
2. Plug the electrical cable from the power
supply unit into the mains.
3. Press on the ON/OFF switch.
4. The Dolphin will now start to work.
Note: If your model includes the remote control unit, please refer to the included instruction leaflet.
Important: Do NOT lift the Dolphin from the water by its cable.
Floating cable
ON
On/Off
switch
Important: DO NOT enter the swimming pool while the pool cleaner is working.

5English
Section 3 - Routine Maintenance
Part 1 - Extracting and cleaning the filter elements
Unplug power supply before any servicing activity.

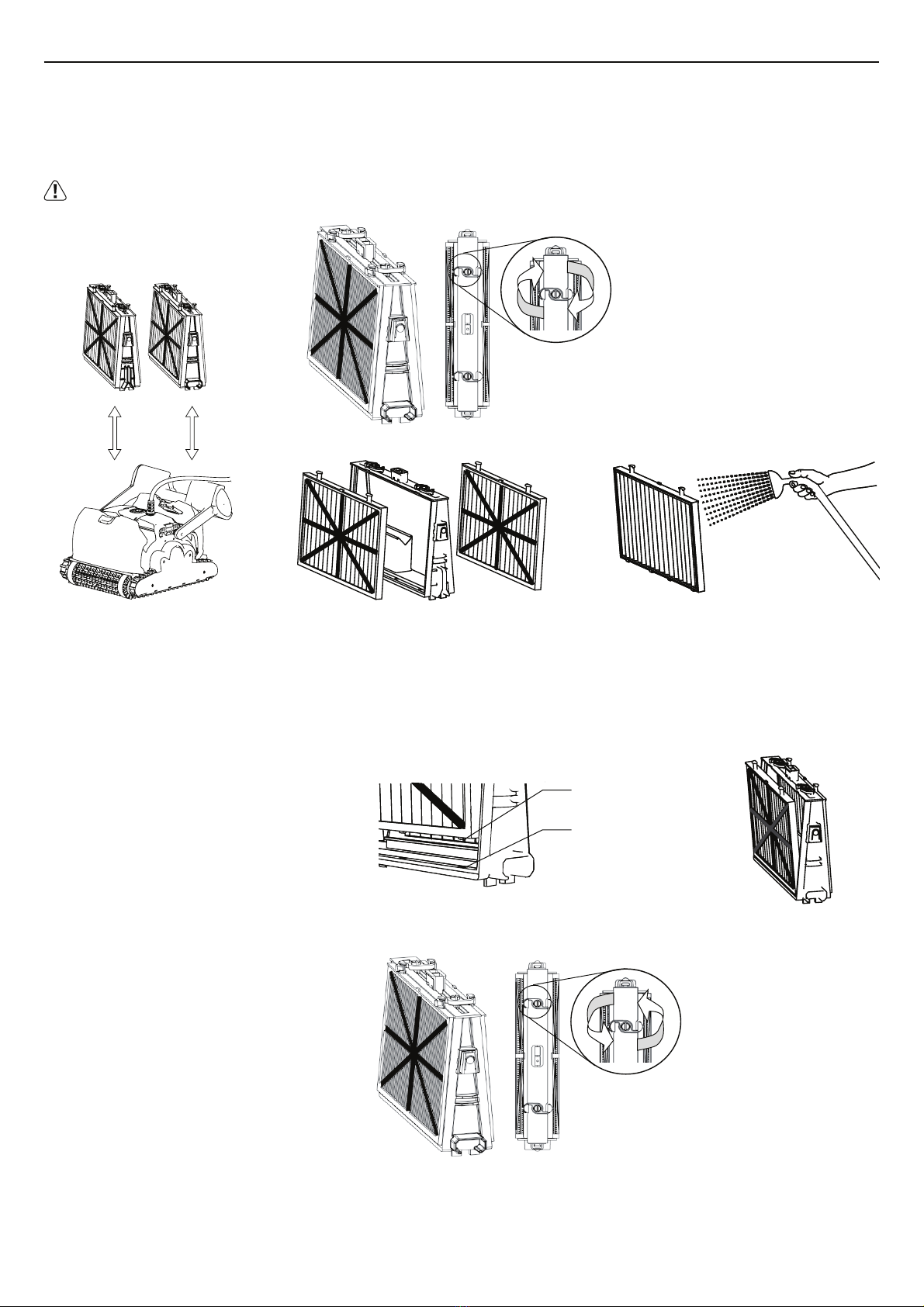

Reassembling the filter elements
Insert the locating tabs at the bottom of the filter element into their
groves on the base frame, then close the “S” clip.
Locating tab
Locating tab groove
2 3
1

6
English

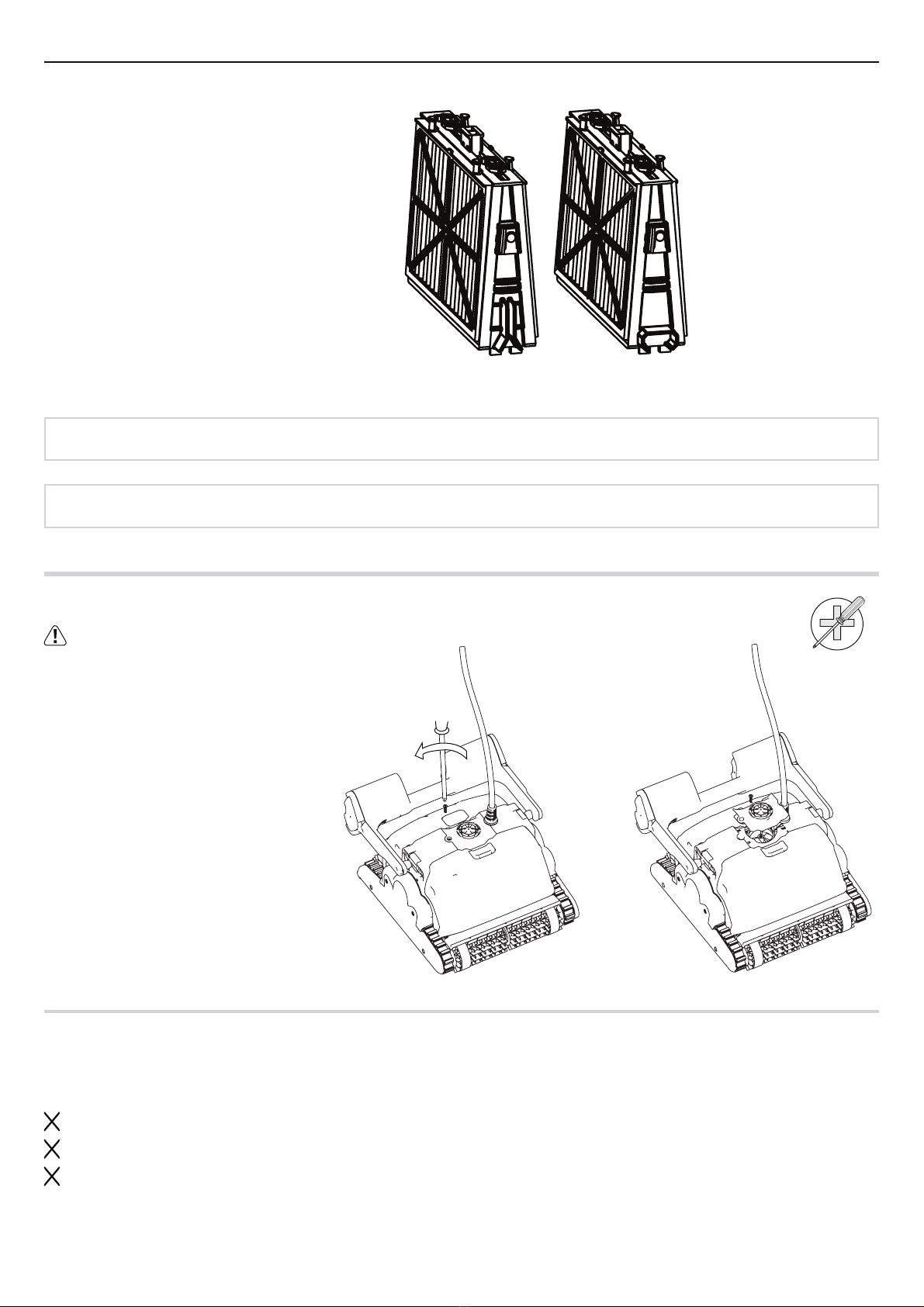

Reinstall the filters according to the diagram
DO NOT FORCE THE FILTERS INTO PLACE.
Part 2 - Dismantling and cleaning the impeller
Unplug power supply before any servicing activity.
Dismantle the impeller cover and
clean around the impeller housing,
then reassemble.
Grooved end fitting Octagonal end fitting
Important: Where applicable, you must reset the full filter bag indicator on the power supply unit.
Recommendation: Rinse all brushes with clean water after each cleaning cycle.
Coil the cable and store in dry cool area – preferably on the Caddy if available.
Do NOT store the Dolphin exposed to direct sunlight.
Do NOT store the Dolphin exposed to excessive heat.
Do NOT store the Dolphin exposed to frost.
Part 3 - Storage instructions
21
Philips head

7English
Troubleshooting Guide
Before contacting your Dolphin distributor please read through this guide.
The pool water condition must be within the following parameters:
PH: 7.0 – 7.8 Salt: Max 5,000 ppm
Temperature: 6˚C(43˚F) to 34˚C(93˚F) Chlorine: Max 4 ppm
Symptom Solution
Cable twisting or cable coils up Check for any obstruction in the pool
Remove excess cable from the pool
Make sure filter cartridge is clean
Straighten cable and lay it in the sun periodically
Dolphin is moving in circles or does not reach all pool areas Check for foreign objects in moving parts
Make sure filter cartridge is clean and well mounted
and that the filter doors are closed
Make sure that there is enough cable laid out to cover the
whole pool
Before using the Dolphin at the beginning of the season you
should brush any algae from the floor and walls of the pool
Dolphin is not traveling sideways on walls Adjust the diagonal angle of the handle
Dolphin does not climb walls Make sure the filter cartridge is clean
If using the Dolphin at the beginning of the season,
use the spring cartridge
Check if brushes are suitable for pool coating and replace
them if necessary
Check if brushes are worn and replace them if necessary
Make sure the impeller area is clean
Check that the RCU is set for climbing
Dolphin not sinking Make sure the Wonder brushes or the combined brushes
are soaked in water
Dolphin disengaging from wall at water line If Dolphin climbs too high consult your Dolphin distributor
RCU is not working Check if the batteries need replacing
Motor is not working Check if the impeller is blocked
Check if the drive system is blocked
Electrical problem (power supply), check power source.
If power source is in order, please contact your Dolphin distributor
Additional troubleshooting is available at our Website:
www.maytronics.com

8
French
Liste des pièces fournies dans l’emballage
Pièces X Remarque
Châssis des composants du filtre 2
Filtre ultrafin 4 filtres
Poche de rangement des sacs filtres 1
Filtre pour nettoyage de printemps 4 filtres
Crochet en “S” 4
Bloc d’alimentation 1
Robot nettoyeur de piscine Dolphin 1
Kit Caddy 1
Télécommande 1
Les éléments optionnels sont disponibles sur demande
de la part de votre distributeur Dolphin
Bloc d’alimentation
électrique
Robot nettoyeur de
piscine Dolphin
Filtre et cartouches
Chapitre 1 - Description des principaux composants
1. Filtres
Système à double filtrage.
Filet filtre printemps + châssis
(pour nettoyage de printemps)
Pour piscines sales contenant des saletés de
grande taille, par ex. des feuilles – utile en
début de saison.
Cartouche de filtre ultrafin + châssis
A usage quotidien.
Réglage d’usine, défini par défaut.
2. Brosses
Trois types de brosses sont proposés en option, chacune d’elles étant conçue pour fournir une traction optimale sur différentes
surfaces de piscine. Un seul ensemble brosse est fourni avec votre nettoyeur Dolphin.
Brosse PVC – pour surfaces en béton,
PVC, fibre de verre et à revêtement.
Brosse combinée – pour surface rugueuse
en céramique et pavés en mosaïque.
Brosse Wonder – pour sols en
céramique lisse.

9French
3. Bloc d’alimentation électrique
Alimentation numérique avec
« Mode Interrupteur » (Switch mode):
UÊEntrée - 100-250 AC Volts
UÊ50-60 Hertz
UÊ180 Watt
UÊSortie - 30 VDC
UÊIP 54
Chapitre 2 – Fonctionnement du Dolphin
1ère partie – Préparation du nettoyeur de piscine Dolphin
A. Montez le kit du charriot – mode d’assemblage indiqué séparément
B. Réglage de l’angle de la poignée du flotteur
Le réglage de l’angle de la poignée permet de déterminer la vitesse
de progression du Dolphin le long de la ligne de bordure de l’eau.
1. Appuyez sur le loquet et maintenez-le ainsi,
puis actionnez la poignée pour la mettre
dans la position voulue.
2. Relâchez le loquet pour bloquer la poignée
dans l’angle ainsi déterminé.
Progression normale –pour un nettoyage plus
efficace de la bordure de l’eau.
Progression rapide – vitesse accélérée – pour
un nettoyage plus rapide mais moins appliqué
de la bordure de l’eau.
ON
Marche/Arrêt
Indicateur de sac
filtre plein Indicateur de
temporisation
Bouton de
remise à zéro
1 2

10
French
C. Disposition du câble
Déroulez le minimum nécessaire de câble pour assurer la couverture de toute la piscine.
Veillez à le poser bien droit le long de la paroi et vérifiez qu’il ne présente ni nœuds ni torsades.
2ère partie – Insertion du Dolphin dans l’eau
Installation du Dolphin dans la piscine.
Remarque: Lors de l’utilisation de brosses combinées ou de brosses Wonder, pressez doucement
le matériau constituant la brosse pour l’humidifier à fond.
Plongez votre Dolphin dans la piscine, puis lâchez-le.
Utilisez exclusivement le bloc d’alimentation électrique d’origine.
Le bloc d’alimentation électrique est conçu anti-éclaboussures – Ne pas l’immerger dans l’eau.
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
Ne branchez pas l’alimentation avant d’avoir placé le robot nettoyeur dans l’eau.
Assurez-vous que la prise du secteur est protégée par un interrupteur de mise à la terre (GFI) ou de fuite à la terre (ELI).
Important! NE PAS entrer dans la piscine lorsque le nettoyeur de piscine fonctionne.
3 mètres
10 ft.
Pivot (Swivel)

11 French
Mise sous tension du Dolphin
3ère partie – Retrait du Dolphin hors de l’eau
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
1. Si le Dolphin n’a pas terminé son cycle, éteignez le bloc
d’alimentation, puis débranchez le secteur.
2. Tirez doucement les flotteurs jusqu’à ce que le Dolphin
remonte à la surface, ensuite relevez-le par la poignée.

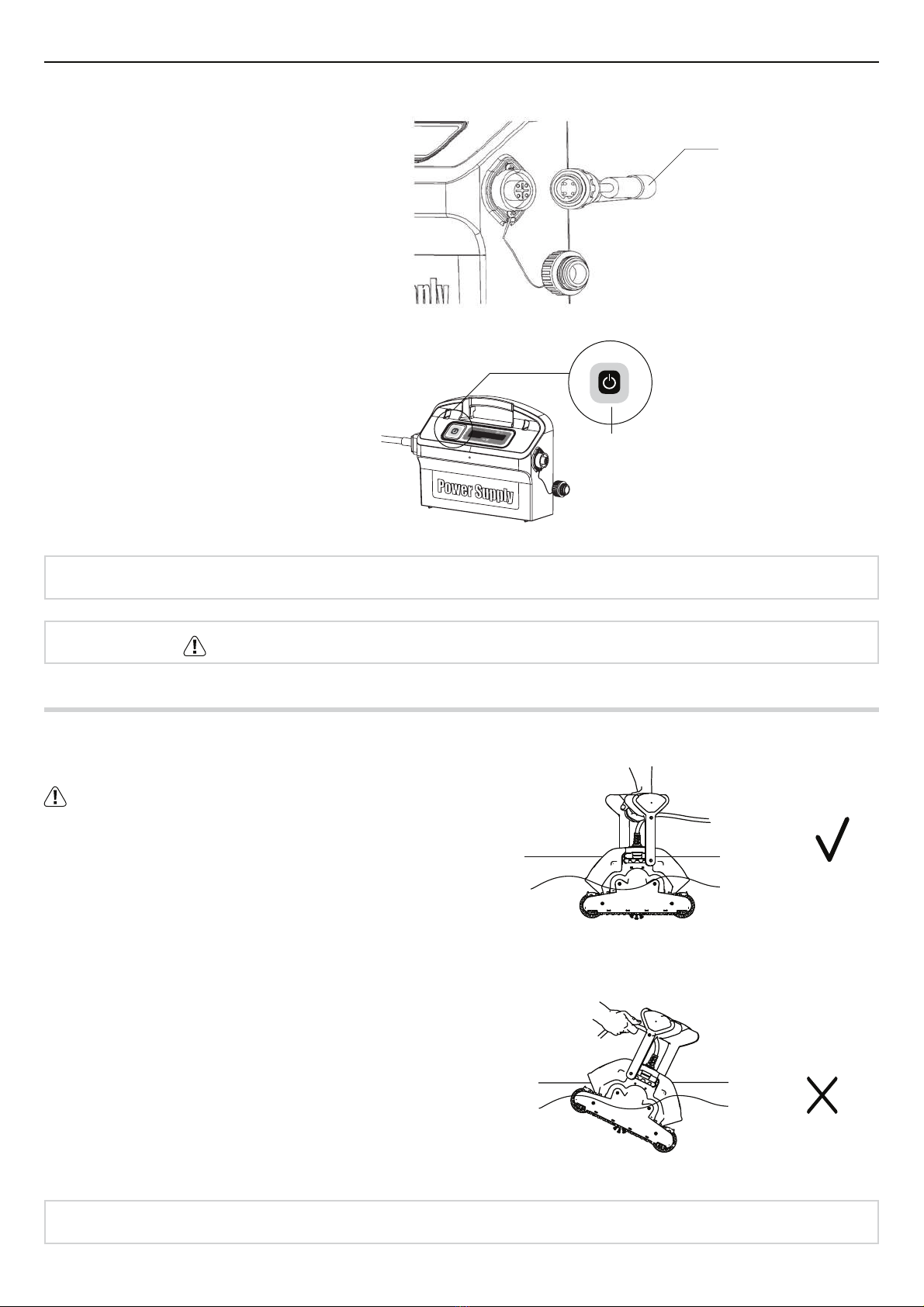

1. Reliez le câble flotteur du Dolphin
au bloc d’alimentation.
2. Reliez le câble électrique du bloc
d’alimentation au secteur.
3. Appuyez sur l’interrupteur
de marche/arrêt (ON/OFF).
4. Le Dolphin va maintenant entamer
son cycle de nettoyage.
Remarque: Si votre modèle comprend une télécommande, reportez-vous à sa notice d’emploi.
Important! NE PAS soulever le Dolphin en tirant sur son câble.
Câble flotteur
ON
Marche/Arrêt
Important! NE PAS entrer dans la piscine lorsque le nettoyeur de piscine fonctionne.

12
French
Chapitre 3 – Maintenance de routine
1ère partie – Extraction et nettoyage des composants du filtre
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
Remontage
Insérez les attaches de fixation au bas du filtre dans les rainures prévues à cet effet sur le châssis,
ensuite fermez le crochet en « S ».
Attache de fixation
Rainure pour attache
de fixation
2
1
3

13 French
Réinstallez les filtres suivant le schéma
NE PAS FORCER SUR LES FILTRES POUR
LES METTRE EN PLACE.
2ère partie – Démontage et nettoyage de la turbine
Débranchez l’alimentation avant d’entreprendre
toute activité d’entretien.
Démontez le couvercle de la turbine
et nettoyez son boîtier, ensuite
remontez l’ensemble.
Embout à rainure Embout octogonal
Important! Le cas échéant, remettez l’indicateur de sac filtre à zéro sur le bloc d’alimentation.
Enroulez le câble et rangez-le dans un endroit sec et frais – De préférence sur le Caddy (charriot) si disponible.
NE PAS ranger le Dolphin en exposition directe aux rayons du soleil.
NE PAS ranger le Dolphin dans un endroit exposé à une chaleur excessive.
NE PAS ranger le Dolphin dans un endroit exposé au gel.
3ère partie – Instructions de rangement
21
Tournevis
Cruciforme
Recommendation: Rincez toutes les brosses à l’eau claire après chaque cycle de nettoyage.

14
French
Localisation des pannes
Avant de contacter votre distributeur Dolphin, veuillez lire attentivement ce guide.
L’eau de la piscine doit être conforme aux paramètres suivants :
PH: 7,0 – 7,8 Teneur en sel: max. 5000 ppm
Température: 6˚C(43˚F) to 34˚C(93˚F) Chlore: max. 4 ppm
Symptôme Solutions
Câble entortillé ou enroulé Vérifiez si un obstacle est présent dans la piscine
Réduisez la distance excessive de câble dans la piscine
Assurez-vous que la cartouche du filtre est propre
Redressez le câble et étalez-le régulièrement au soleil
Le Dolphin tourne en rond ou n’atteint pas toutes
les surfaces de la piscine
Vérifiez si des corps étrangers bloquent les parties mobiles
Assurez-vous que la cartouche du filtre est propre et que les
accès au filtre sont bien fermés
Assurez-vous que la distance de câble tirée est suffisante pour
couvrir toute la piscine
Avant d’utiliser le Dolphin en début de saison,
il est recommandé de brosser toutes les algues
susceptibles de se trouver sur le sol et les parois de la piscine
Le Dolphin ne se déplace pas latéralement sur les parois Réglez l’angle de la poignée
Le Dolphin n’escalade pas les parois Assurez-vous que la cartouche du filtre est propre
Pour un nettoyage en début de saison, utilisez les cartouches
« Printemps » (Spring)
Pour un nettoyage en début de saison, commencez
par brosser toutes les algues susceptibles
de se trouver sur le sol et les parois de la piscine
Vérifiez si les brosses installées conviennent
au revêtement de la piscine, et remplacez-les si nécessaire
Vérifiez si les brosses sont usées, et remplacez-les si nécessaire
Assurez-vous que la turbine est propre
Vérifiez que la télécommande est paramétrée pour l’option
« escalade des parois »
Le Dolphin ne plonge pas Assurez-vous que les brosses Wonder ou les brosses combinées
sont bien imprégnées d’eau
Le Dolphin se dégage de la paroi à hauteur de la bordure
de l’eau
Si le Dolphin monte trop haut dans le parcours d’escalade,
consultez votre distributeur Dolphin
La télécommande ne fonctionne pas Vérifiez si les piles doivent être changées
Le moteur ne fonctionne pas Vérifiez si la turbine est bloquée
Vérifiez si le système d’entraînement est bloqué
Vérifiez s’il existe un problème électrique (alimentation)
en contrôlant l’arrivée du secteur.
Si l’arrivée du courant est correcte, veuillez contacter votre
distributeur Dolphin
D’autres cas de panne sont consultables sur notre site Internet:
www.maytronics.com

15 Italiano
Cosa trovate nella scatola
Parti X commenti
Telaio base per elementi filtro 2
Filtro ultra fine 4 filtri
Sacchetto per la conservazione dei filtri 1
Filtro per la primavera 4 filtri
Fermagli a “S” 4
Alimentatore elettrico 1
Robot per la pulizia della piscine
Dolphin 1
Kit Caddy 1
Telecomando 1
I componenti optional sono disponibili a richiesta presso
il distributore locale Dolphin
Alimentatore
elettrico
Robot Dolphin per la
pulizia della piscina
Filtro e cartuccia
Sezione 1 – Descrizione dei componenti principali
1. Filtri
Sistèma di filtraggio a due livelli.
Rete filtrante per primavera + telaio base
Per piscine molto sporche con grossi
detriti quali foglie ecc. – Utile all’inizio
della stagione.
Cartuccia filtro ultra fine + telaio base
Per uso quotidiano.
Valori predefiniti di fabbrica.
2. Spazzole
Vi sono tre tipi di spazzole optional, ciascuna delle quali è stata progettata per massima trazione su diversi tipi di superficie della piscina.
Con il robot Dolphin viene fornito un solo tipo di spazzola.
Spazzola PVC – Per superfici di
cemento, PVC, fiberglass e tela.
Spazzola combo – Per superfici
di ceramica grezza e mosaici di piastrelle.
Spazzola Wonder – Per superfici
ceramiche levigate.

16
Italiano
3. Alimentatore elettrico
Alimentatore digitale switching
UÊIngresso - 100-250 Volt CA
UÊ50-60 Hertz
UÊ180 Watt
UÊUscita - 30 VCC
UÊIP 54
Sezione 2 – Funzionamento di Dolphin
Parte 1 – Preparazione del robot per la pulizia della piscina all’uso
A. Montaggio del kit Caddy – le istruzioni relative si trovano in un documento separato
B. Regolazione dell’angolo dell’impugnatura di galleggiamento
L’angolo dell’impugnatura deve essere regolato per determinare la velocità in cui Dolphin avanza lungo la linea di livello.
1. Premere verso il basso la serratura e tenere
premuto in posizione.
2. Poi spostare l’impugnatura nella posizione
desiderata e rilasciare la serratura per
bloccare l’impugnatura.
Avanzamento normale – Per un’azione di pulizia
più efficiente sulla linea di livello.
Avanzamento veloce – Alta velocità – Per un’azione
di pulizia più veloce ma meno efficiente
della linea di livello.
ON
Interruttore
On/Off
Indicatore di sacchetto
filtro pieno Indicatore di
ritardo
Pulsante Reset

17 Italiano
C. Posa del cavo
Svolgere la lunghezza di cavo minima per la copertura di tutti i punti della piscina, stendendo il cavo lungo il bordo della piscina.
Assicurare che non ci siano aggrovigliamenti e piegature.
Parte 2 – In acqua
Immersione dei Dolphin in piscina.
Nota: Usando le spazzole combo o wonder, spremere il materiale della spazzola wonder fino che completamente umida.
Posate Dolphin in piscina e rilasciatelo.
Usare solo l’alimentatore elettrico fornito in dotazione.
L’alimentatore è a prova di spruzzo - non va immerso nell’acqua.
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
Non collegare l’alimentatore elettrico prima di posare il robot sull’acqua.
Assicurare che la presa di rete sia protetta con un interruttore differenziale di terra (GFI)
o un interruttore di perdite a terra (ELI).
Importante: NON entrare nella piscina quando il pulitore é in funzione.
3 Metri
Mulinello

18
Italiano
Avviare Dolphin
Parte 3 – Estrazione di Dolphin dall’acqua
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
1. Se Dolphin non ha completato il suo ciclo, spegnere l’alimentatore
elettrico e staccare il cavo dalla presa di rete.
2. Tirare delicatamente il cavo galleggiante finché Dolphin raggiunge
la superficie, poi estrarlo usando l’impugnatura.
1. Collegare il cavo galleggiante di
Dolphin all’alimentatore elettrico.
2. Collegare il cavo elettrico dell’alimentatore
elettrico alla presa di rete.
3. Premere l’interruttore ON/OFF.
4. Dolphin inizierà così a funzionare.
Nota: Se il modello è dotato di telecomando, fare riferimento all’accluso foglietto d’istruzioni.
Importante: NON entrare nella piscina quando il pulitore é in funzione.
Importante: NON estrarre Dolphin dall’acqua tirandone il cavo.
Cavo galleggiante
ON
Interruttore
ON/OFF
