MBC8-UNI
8151246, 2/2011
by

1English

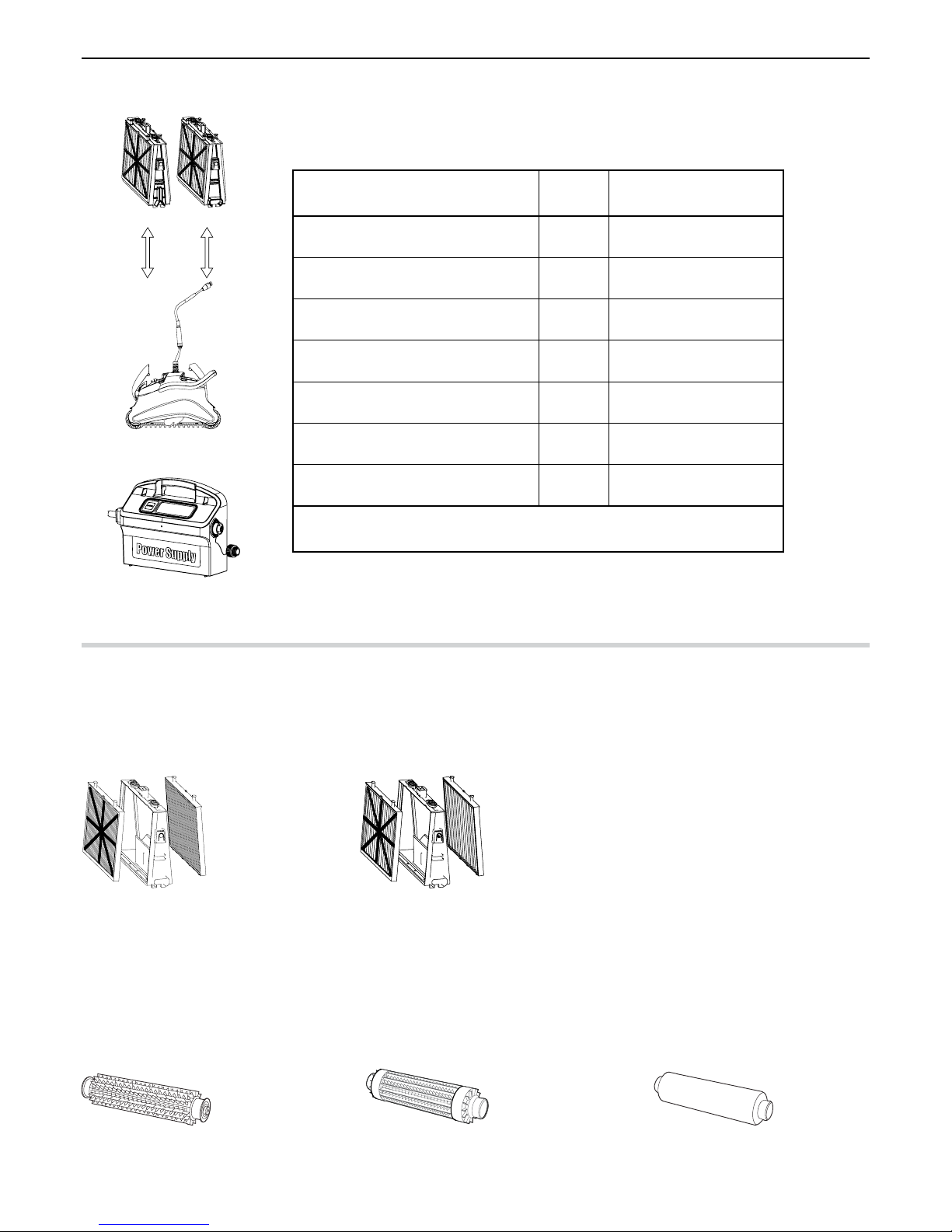

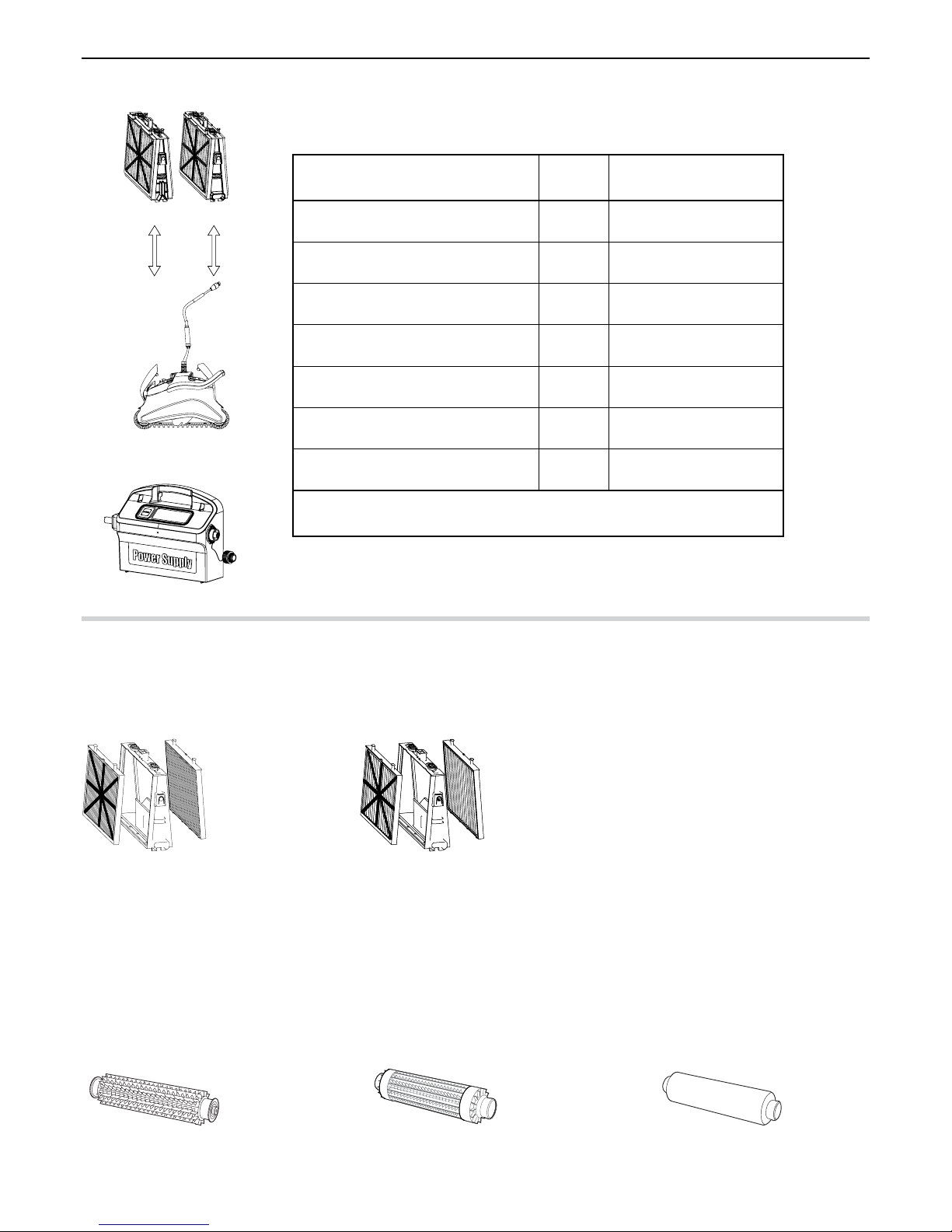

What You’ll Find Inside the Box
Part X Comment
Base frame for filter elements 2
Ultra-fine filter 4 filters
Bag for filters storage 1
Spring filter 4 filters
“S” clip 4
Power supply unit 1
Robot pool cleaner 1
Optional components available on request
from your robot pool cleaner distributor
Section 1 - Description of Main Components
1. Filters
Dual-level filtration system:
Spring filter + base frame
For dirty pools with large debris such as
leaves etc. – Useful for beginning of season.
Ultra-fine filter cartridge + base frame
For day-to-day use.
Factory default.
2. Brushes
There are three types of optional brushes, each designed to provide optimal traction on different pool surfaces.
Only one type set is provided with your robot pool cleaner.
PVC Brush
For concrete, PVC, fiberglass and liner.
Combined Brush
For rough ceramic surface and mosaic tiles.
Wonder Brush
For smooth ceramics.
Power supply Unit
Robot pool cleaner
Filter and cartridges
click
clickclick
click
click
clickclick
click

2
English
Only use the original supplied power supply unit.
The Power supply unit is splash proof – do not immerse it in water.
Unplug the power supply unit before any servicing activity.
Do not plug the power supply unit in before placing the pool cleaner in the water.
Ensure the mains outlet is protected by a ground fault interrupter (GFI) or an earth leakage interrupter (ELI).
Important: Do not enter the swimming pool while the pool cleaner is working.
Section 2 – Robot pool cleaner Operation
Part 1 – Preparing the Robot Pool Cleaner for Use

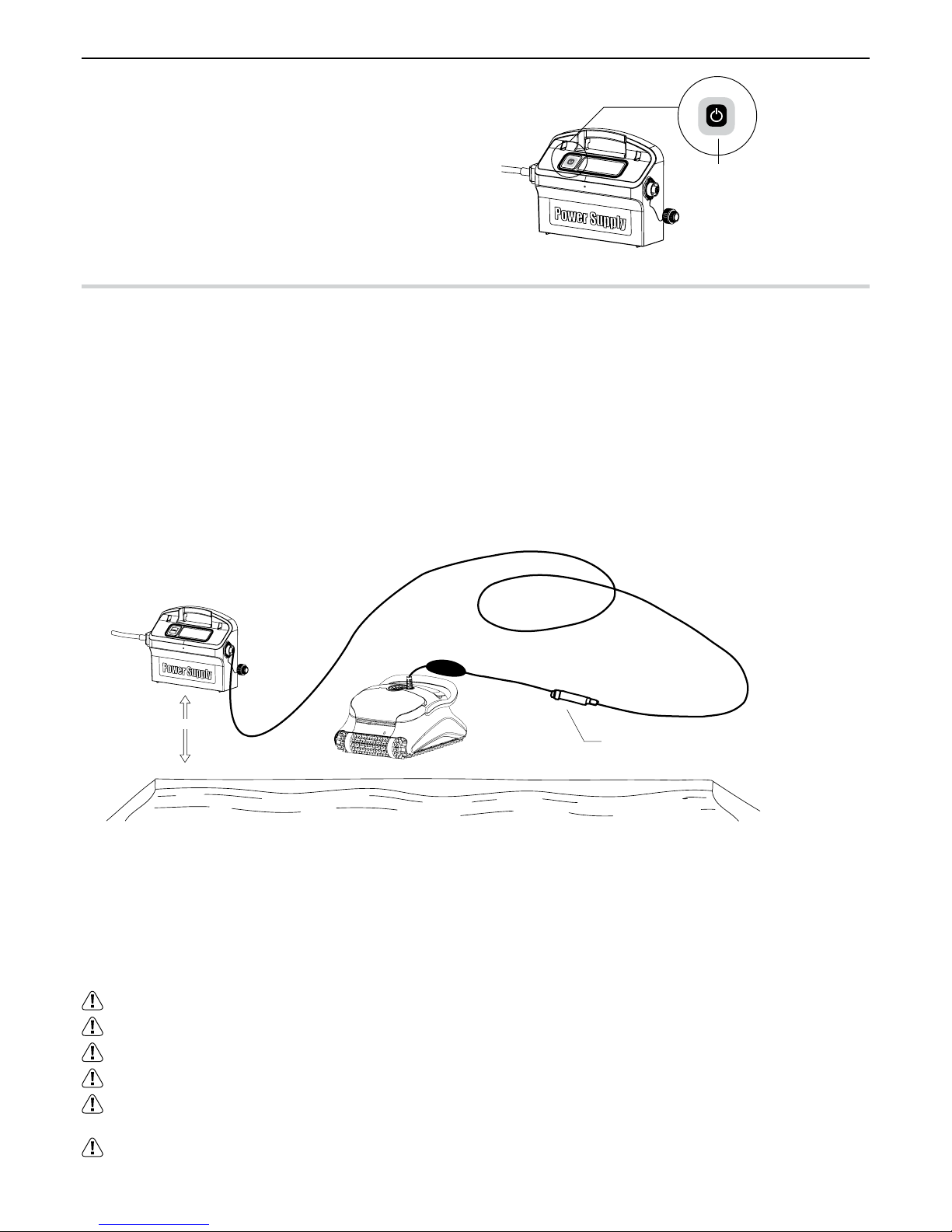

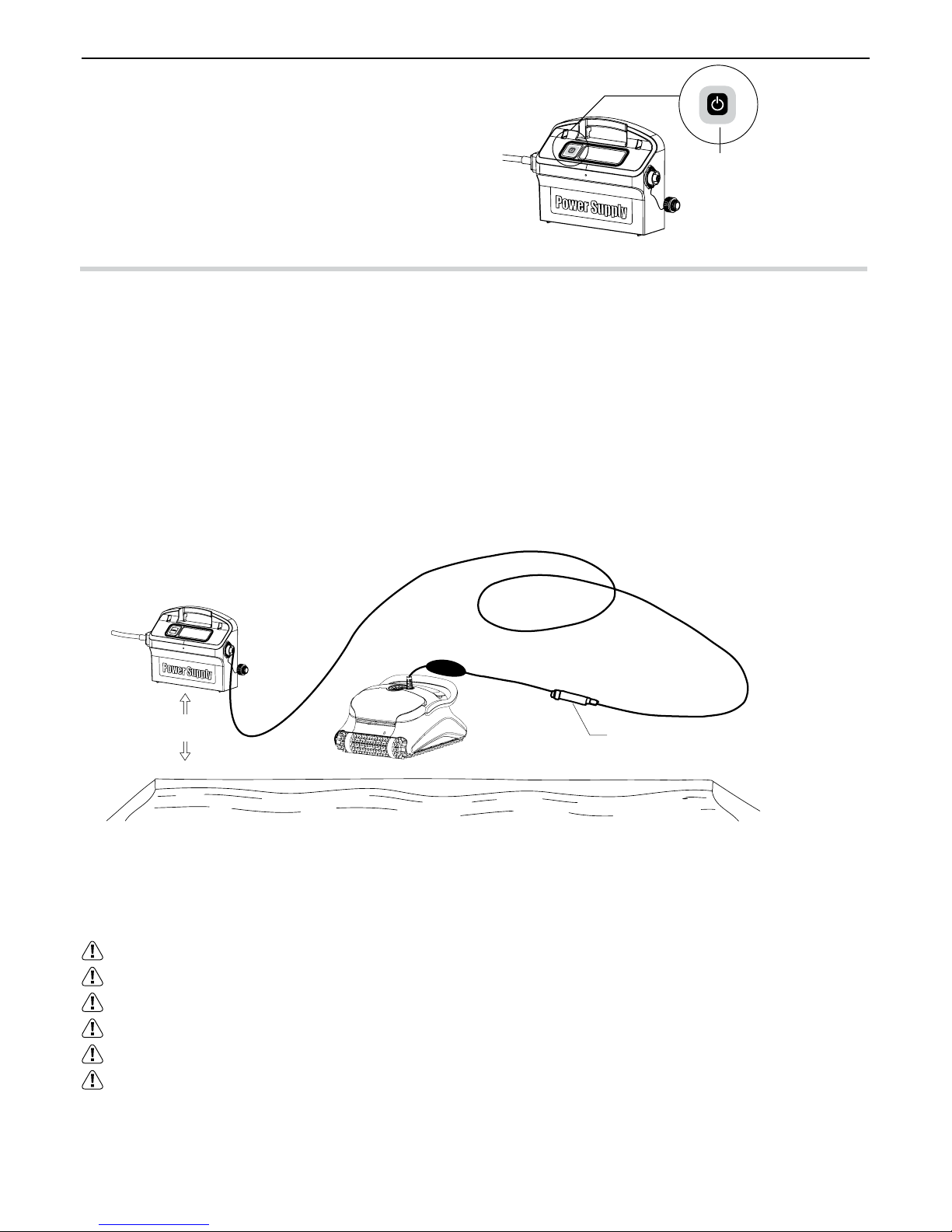

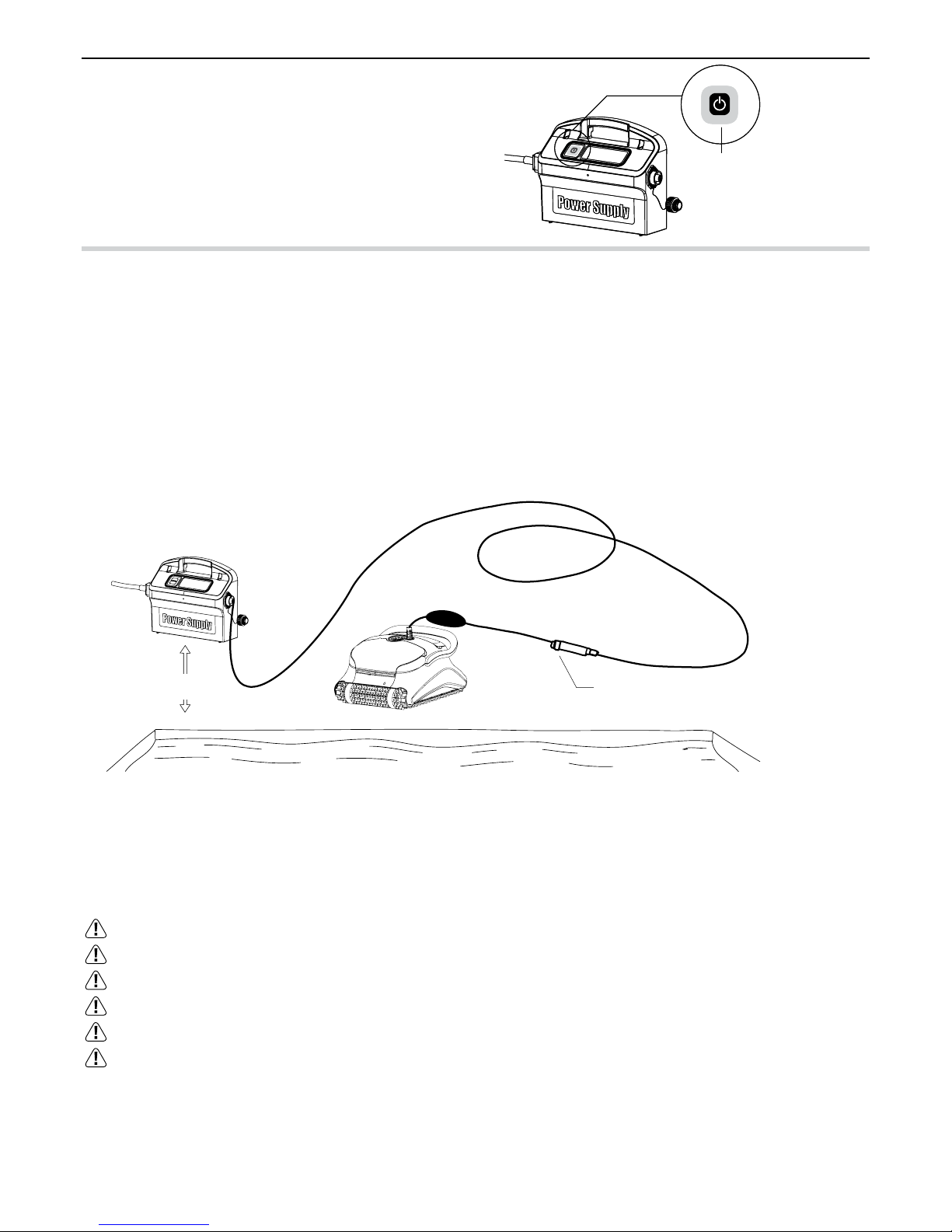

Laying out the cable
Unwind minimal required cable to cover the entire pool size, straight the cable along the pool side.
Make sure there are no twists or kinks.
ON
On/Off
switch
ON
On/Off
switch
3. Power supply unit
Digital, “Switch-Mode” power supply:
• Input - 100-250 AC Volts
• 50-60 Hertz
• 180 Watt
• Output - 30 VDC
• IP 54
Swivel
3 Meter
10 feet

3English

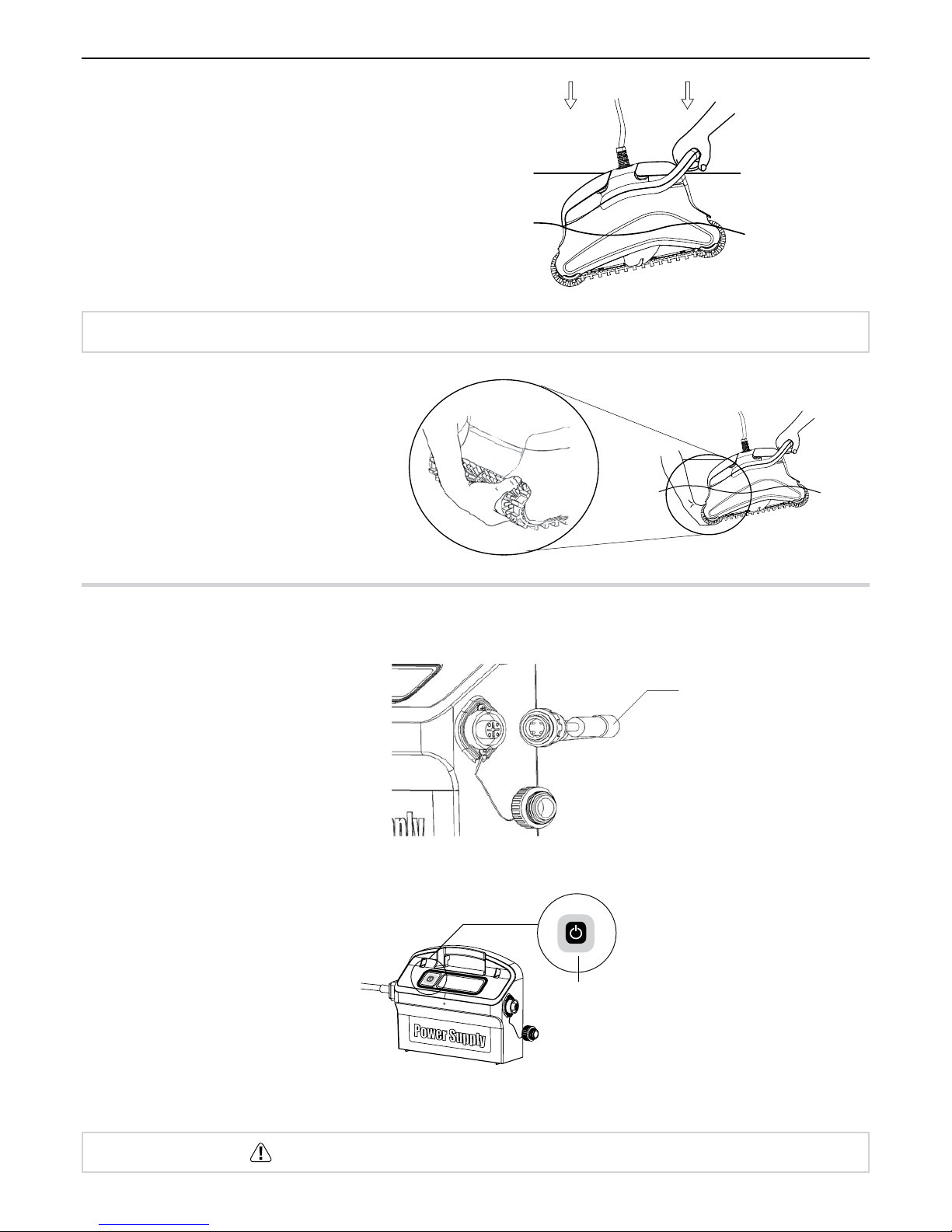

Turning the robot pool cleaner ON
1. Plug the floating cable from the robot pool
cleaner into the power supply unit.
2. Plug the electrical cable from the power
supply unit into the mains.
3. Press the ON/OFF switch
4. The robot pool cleaner will now start to work.
Floating cable
ON
On/Off
switch
Important: Do not enter the swimming pool while the pool cleaner is working.
Part 2 - Into the water
Inserting the robot pool cleaner into the pool.
Place the robot pool cleaner into the pool
and release the handle.
Note: When using the combined brushes or Wonder brushes, gently squeeze the Wonder brush material until it is totally wet.

4
English

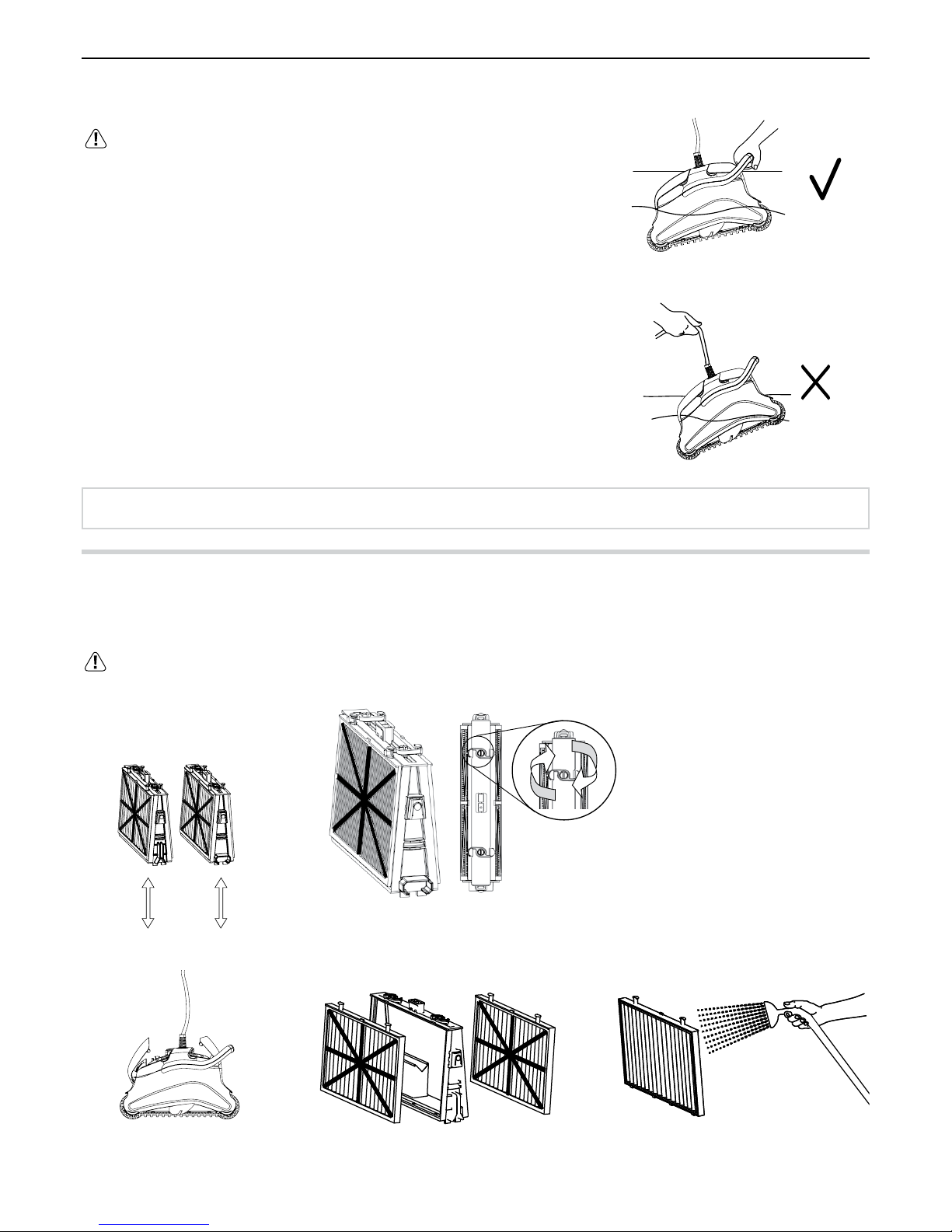

Part 3 - Taking the robot pool cleaner out of the water
Unplug power supply before any servicing activity.
1. If the robot pool cleaner has not finished its cycle, turn off the power supply
unit and unplug the mains.
2. Pull the floating cable gently until the robot pool cleaner has risen to the
surface, then lift by the handle.
Important: Do NOT lift the robot pool cleaner from the water by its cable.
Section 3 - Routine Maintenance

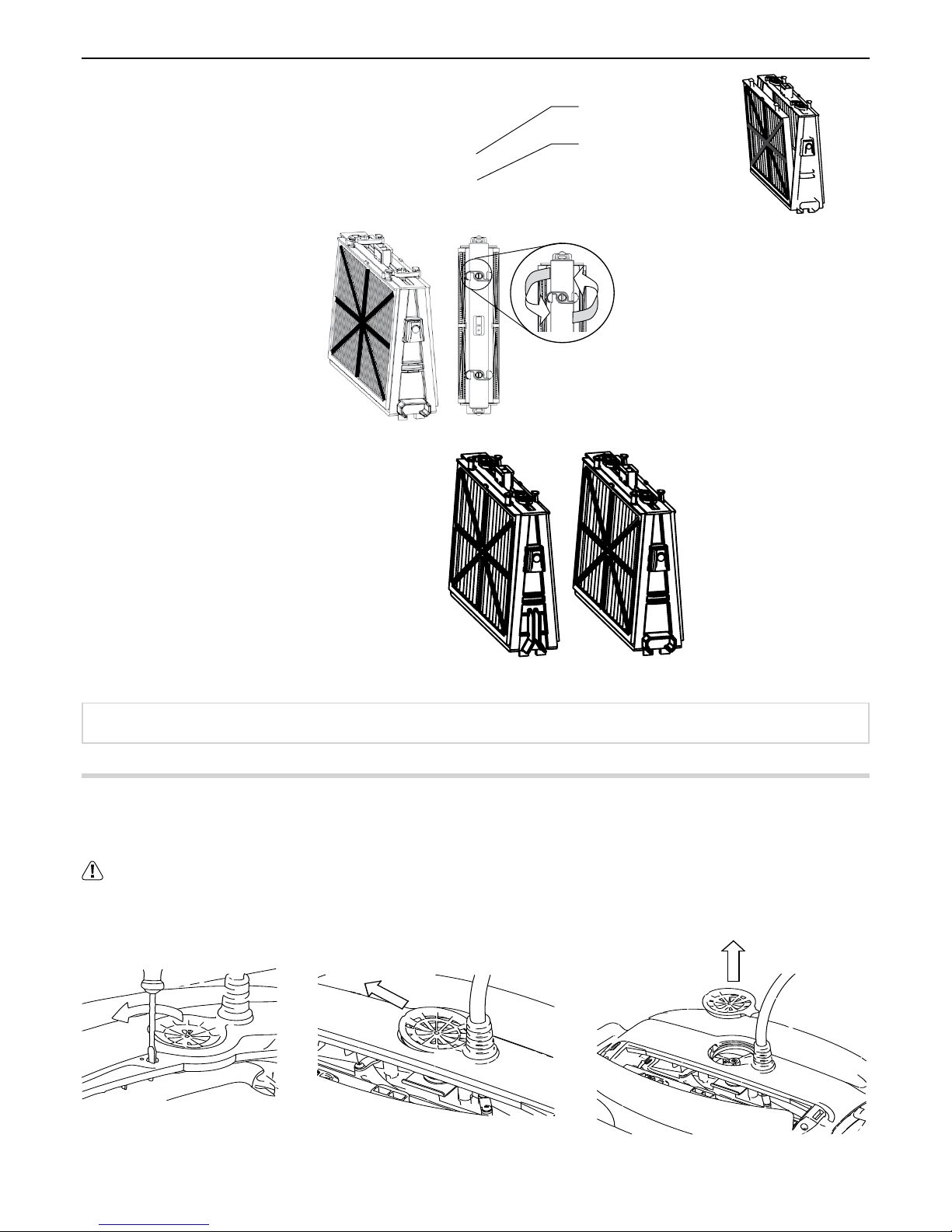

Part 1 - Extracting and cleaning the filter elements
Unplug power supply before any servicing activity.
2 3
1

5English

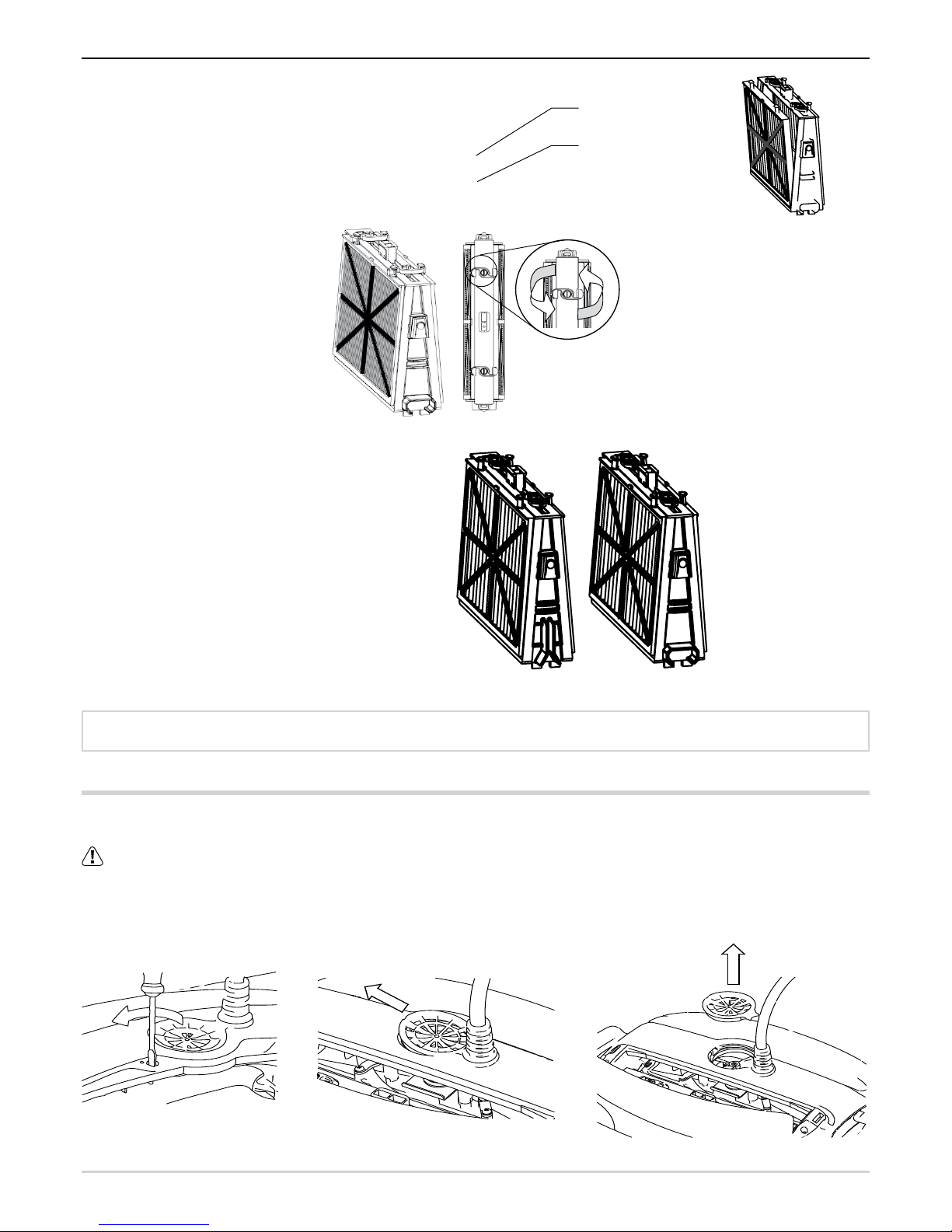

Reinstall the filters according to the diagram
DO NOT FORCE THE FILTERS INTO PLACE.
Grooved end fitting Octagonal end fitting
Recommendation: Rinse all brushes with clean water after each cleaning cycle.
Part 2 - Dismantling and cleaning the impeller
Unplug power supply before any servicing activity.
Dismantle the impeller cover and
clean around the impeller housing,
then reassemble.
23
1
Reassembling the filter elements
Insert the locating tabs at the bottom of the
filter element into their groves on the base frame,
then close the “S” clip.
Locating tab
Locating tab groove

6
English
Coil the cable and store in dry cool area.
Do NOT store the robot pool cleaner exposed to direct sunlight.
Do NOT store the robot pool cleaner exposed to excessive heat.
Do NOT store the robot pool cleaner exposed to frost.
Section 4 – Storage Advice
Troubleshooting Guide
Before contacting your robot pool cleaner distributor please read through this guide.
The pool water condition must be within the following parameters:
PH: 7.0 – 7.8 NaCl: Max 5,000 ppm
Temperature: 6˚C(43˚F) to 34˚C(93˚F) Chlorine: Max 4 ppm
Symptom Solution
Cable twisting or cable coils up Check for any obstruction in the pool
Remove excess cable from the pool
Make sure filter cartridge is clean
Straighten cable and lay it in the sun periodically
Robot pool cleaner is moving in circles or does not reach
all pool areas
Check for foreign objects in moving parts
Make sure filter elements are clean and that the filter doors
are closed
Make sure that there is enough cable laid out to cover the
whole pool
Before using the robot pool cleaner at the beginning of the sea-
son you should brush any algae from the floor and walls
of the pool
Robot pool cleaner not sinking Make sure the Wonder brushes or the combined brushes are
soaked in water
Motor is not working
Check if the impeller is blocked
Check if the drive system is blocked
Electrical problem (power supply), check power source.
If power source is in order, please contact your robot pool
cleaner distributor
Robot pool cleaner flips on its side Clean the filter cartridge
Additional troubleshooting is available at our Website:
www.maytronics.com

7French

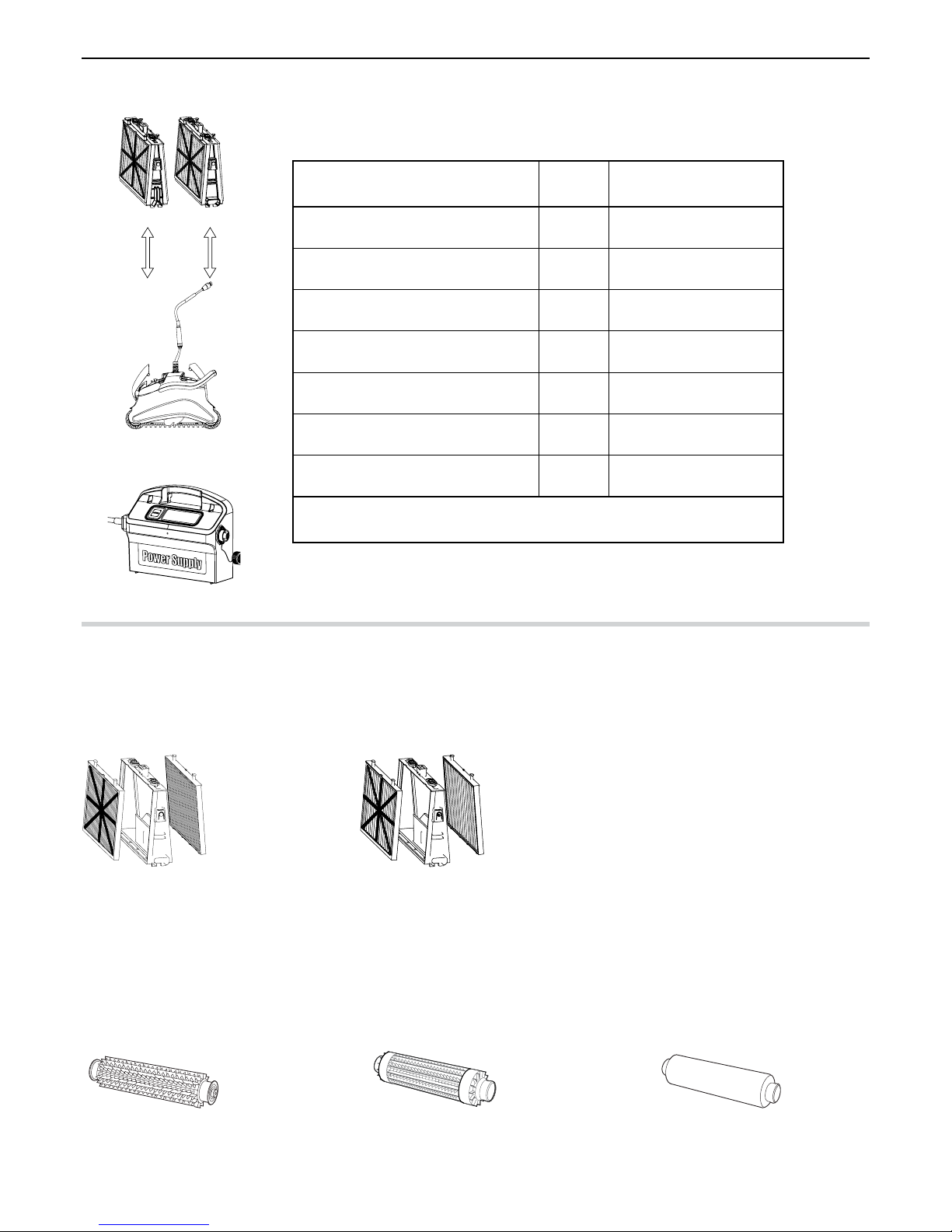

Liste des pièces fournies dans l’emballage
Pièces X Remarques
Châssis des composants du filtre 2
Filtre ultrafin 4 filtres
Poche de rangement des sacs filtres 1
Filtre pour nettoyage de printemps 4 filtres
crochet en “S” 4
Bloc d’alimentation 1
Robot nettoyeur de piscine 1
Les éléments optionnels sont disponibles sur demande
de la part de votre distributeur de robots nettoyeurs de piscines
Chapitre 1 - Description des principaux composants
1. Filtres
Système à double filtrage
Filtre Printemps
(pour nettoyage de printemps) + châssis
Pour piscines sales contenant des saletés
de grande taille, par ex. des feuilles – utile
en début de saison.
Cartouche de filtre ultrafin + châssis
A usage quotidien.
Réglage d’usine, défini par défaut.
2. Brosses
Trois types de brosses sont proposés en option, chacune d’elles étant conçue pour fournir une traction optimale sur différentes
surfaces de piscine. Un seul ensemble brosse est fourni avec votre robot nettoyeur de piscine.
Brosse PVC
pour surfaces en béton, PVC, fibre de verre
et à revêtement.
Brosse combinée
pour surface rugueuse en céramique et
pavés en mosaïque.
Brosse Wonder
pour sols en céramique lisse.
Bloc d’alimentation électrique
Robot nettoyeur de piscine
Filtre et cartouches
click
clickclick
click
click
clickclick
click

8
French
3. Bloc d’alimentation électrique
Alimentation numérique avec
«Mode Interrupteur» (Switch mode):
• Entrée - 100-250 AC Volts
• 50-60 Hertz
• 180 Watts
• Sortie - 30 VDC
• IP 54
Chapitre 2 – Fonctionnement du robot nettoyeur de piscine
1ère partie – Préparation du robot nettoyeur de piscine
Disposition du câble
Déroulez le minimum nécessaire de câble pour assurer la couverture de toute la piscine. Veillez à le poser bien droit le long de la paroi
et vérifiez qu’il ne présente ni nœuds ni torsades.
ON
Marche/Arrêt
Utilisez exclusivement le bloc d’alimentation électrique d’origine.
Le bloc d’alimentation électrique est conçu anti-éclaboussures – Ne pas l’immerger dans l’eau.
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
Ne branchez pas l’alimentation avant d’avoir placé le robot nettoyeur dans l’eau.
Assurez-vous que la prise du secteur est protégée par un interrupteur de mise à la terre (GFI) ou de fuite à la terre (ELI).
Important: Ne PAS entrer dans la piscine lorsque le nettoyeur de piscine fonctionne.
3 mètres
10 feet Pivot (Swivel)

9French
Mise sous tension du robot nettoyeur de piscine
1. Reliez le câble flotteur du robot nettoyeur
de piscine au bloc d’alimentation.
2. Reliez le câble électrique du bloc
d’alimentation au secteur.
3. Appuyez sur l’interrupteur de marche/arrêt
(ON/OFF).
4. Le robot nettoyeur de piscine va maintenant
entamer son cycle de nettoyage.
Câble flotteur
ON
Marche/Arrêt
Important! Ne PAS entrer dans la piscine lorsque le nettoyeur de piscine fonctionne.
2ère partie – Insertion du robot nettoyeur
de piscine dans l’eau
Installation du robot nettoyeur de piscine dans la piscine.
Plongez votre robot nettoyeur de piscine dans la piscine,
puis lâchez la poignée.
Remarque: Lors de l’utilisation des brosses combinées ou de brosses Wonder, pressez doucement le matériau
constituant la brosse pour l’humidifier à fond.

10
French
3ère partie – Retrait du robot nettoyeur de piscine hors de l’eau
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
1. Si le robot nettoyeur de piscine n’a pas terminé son cycle, éteignez le bloc
d’alimentation, puis débranchez le secteur.
2. Tirez doucement les flotteurs jusqu’à ce que le robot nettoyeur de piscine
remonte à la surface, ensuite relevez-le par la poignée.
Important! NE PAS soulever le robot nettoyeur de piscine en tirant sur son câble.
Chapitre 3 – Maintenance de routine
1ère partie – Extraction et nettoyage des composants du filtre
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
2 3
1

11 French
2ère partie – Démontage et nettoyage de la turbine
Débranchez l’alimentation avant d’entreprendre toute activité d’entretien.
Démontez le couvercle de la turbine
et nettoyez son boîtier, ensuite
remontez l’ensemble.
23
1

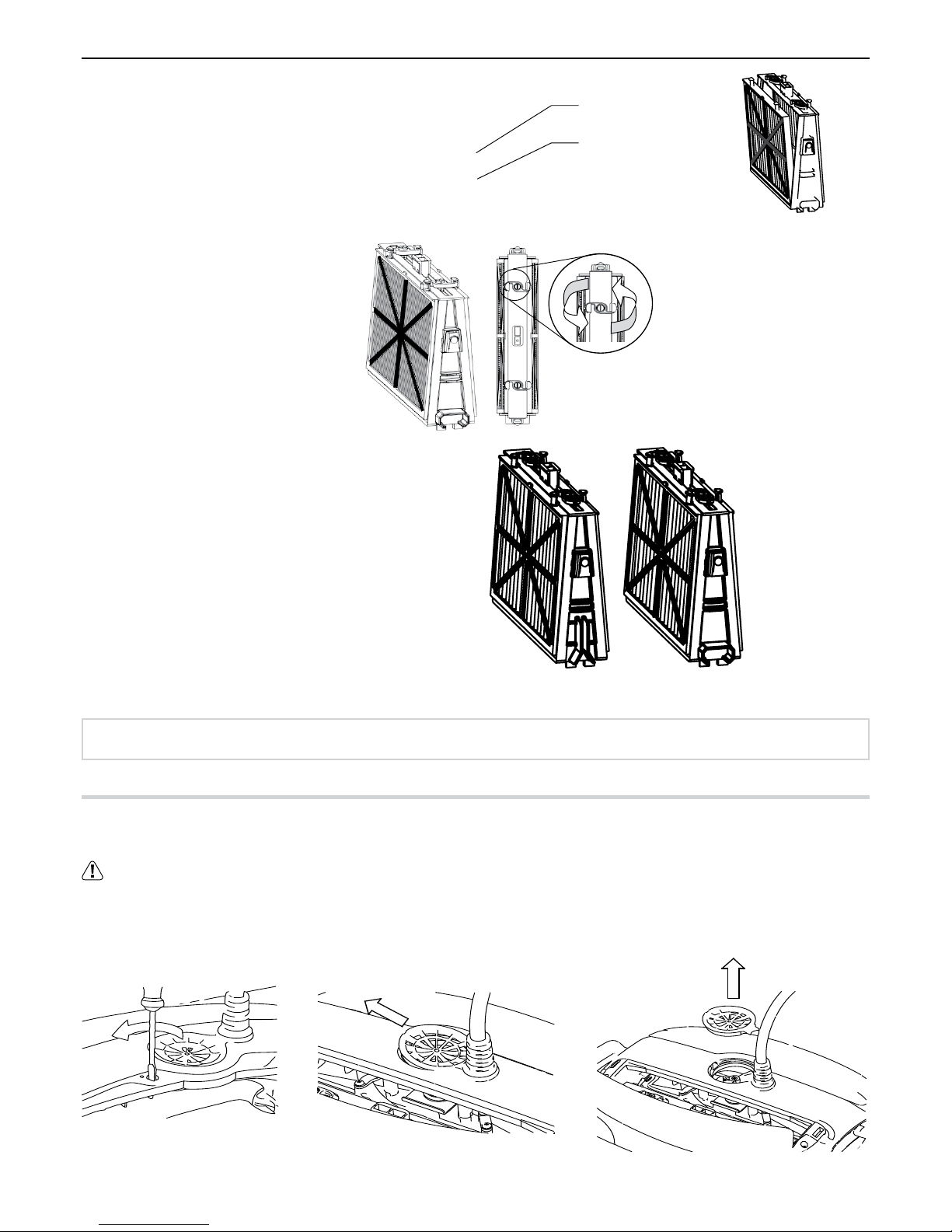

Réinstallez les filtres suivant le schéma.
NE PAS FORCER SUR LES FILTRES POUR LES
METTRE EN PLACE.
Recommandation: Rincez toutes les brosses à l’eau claire après chaque cycle de nettoyage.
Embout à rainure Embout octogonal
Remontage
Insérez les attaches de fixation au bas du filtre
dans les rainures prévues à cet effet sur le
châssis, ensuite fermez le crochet en « S ».
Attache de fixation
Rainure pour attache
de fixation

12
French
Enroulez le câble et rangez-le dans un endroit sec et frais.
NE PAS ranger le robot nettoyeur de piscine en exposition directe aux rayons du soleil.
NE PAS ranger le robot nettoyeur de piscine dans un endroit exposé à une chaleur excessive.
NE PAS ranger le robot nettoyeur de piscine dans un endroit exposé au gel.
Chapitre 4 – Instructions de rangement
Localisation des pannes
Avant de contacter votre distributeur de robots nettoyeurs de piscines, veuillez lire
attentivement ce guide.
L’eau de la piscine doit être conforme aux paramètres suivants:
PH: 7,0 – 7,8 NaCl: max. 5000 ppm
Température: 6˚C(43˚F) à 34˚C(93˚F) Chlore: max. 4 ppm
Symptôme Solutions
Câble entortillé ou enroulé Vérifiez si un obstacle est présent dans la piscine
Réduisez la distance excessive de câble dans la piscine
Assurez-vous que les composants du filtre sont propres
Redressez le câble et étalez-le régulièrement au soleil
Le robot nettoyeur de piscine tourne en rond ou n’atteint pas
toutes les surfaces de la piscine.
Vérifiez si des corps étrangers bloquent les parties mobiles
Assurez-vous que les composants du filtre sont propres et que
les accès au filtre sont bien fermés
Assurez-vous que la distance de câble tirée est suffisante pour
couvrir toute la piscine
Avant d’utiliser le robot nettoyeur de piscine en début de saison,
il est recommandé de brosser toutes les algues susceptibles de
se trouver sur le sol et les parois de la piscine
Le robot nettoyeur de piscine ne plonge pas Assurez-vous que les brosses Wonder ou les brosses combinées
sont bien imprégnées d’eau
Le moteur ne fonctionne pas Vérifiez si la turbine est bloquée
Vérifiez si le système d’entraînement est bloqué
Vérifiez s’il existe un problème électrique (alimentation) en
contrôlant l’arrivée du secteur
Si l’arrivée du courant est correcte, veuillez contacter votre
distributeur de robots nettoyeurs de piscines
Le robot nettoyeur de piscine bascule sur le côté Nettoyez le filtre qui se trouve dans la cartouche
D’autres cas de panne sont consultables sur notre site Internet:
www.maytronics.com

13 Italiano
Cosa trovate nella scatola
Parti X commenti
Telaio base per elementi filtro 2
Filtro ultra fine 4 filtri
Sacchetto per la conservazione dei filtri 1
Filtro per la primavera 4 filtri
Fermagli a “S” 4
Alimentatore elettrico 1
Robot per la pulizia della piscine 1
I componenti optional sono disponibili a richiesta presso il distributore
locale dei robot per la pulizia delle piscine
Sezione 1 – Descrizione dei componenti principali
1. Filtri
Sistema di filtraggio a due livelli
Filtro primaverile + Telaio base
Per piscine molto sporche con grossi
detriti quali foglie ecc. – Utili all’inizio
della stagione.
Cartuccia filtro ultra fine + Telaio base
Per uso quotidiano.
Valori predefiniti di fabbrica.
2. Spazzole
Vi sono tre tipi di spazzole optional, ciascuna delle quali è stata progettata per massima trazione su diversi tipi di superficie della
piscina. Con il robot per la pulizia della piscine viene fornito un solo tipo di spazzola.
Spazzola PVC
Per superfici di cemento, PVC,
fiberglass e tela.
Spazzola combo
Per superfici di ceramica grezza e mosaici
di piastrelle.
Spazzola Wonder
Per superfici ceramiche levigate.
Alimentatore elettrico
Robot per la pulizia delle
piscine
Filtro e cartuccia
click
clickclick
click
click
clickclick
click

14
Italiano
3. Alimentatore elettrico
Alimentatore digitale switching:
• Ingresso 100-250 Volt CA
• 50-60 Hertz
• 180 Watt
• Uscita – 30VCC
• IP 54
Sezione 2 – Funzionamento dei robot per la pulizia delle piscine
Parte 1 – Preparazioni per l’uso dei robot per la pulizia delle piscine
Posa del cavo
Svolgere la lunghezza di cavo minima per la copertura di tutti i punti della piscina, stendendo il cavo lungo il bordo della piscina.
Assicurare che non ci siano aggrovigliamenti e piegature.
ON
Interruttore
On/Off
Usare solo l’alimentatore elettrico fornito in dotazione.
L’alimentatore è a prova di spruzzo - non va immerso nell’acqua.
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
Non collegare l’alimentatore elettrico prima di posare il robot sull’acqua.
Assicurare che la presa di rete sia protetta con un interruttore differenziale di terra (GFI) o un interruttore
di perdite a terra (ELI).
Importante: NON entrare nella piscina quando il pulitore è in funzione.
3 metri
Mulinello

15 Italiano
Attivare robot per la pulizia delle piscine
1. Collegare il cavo galleggiante del robot per la
pulizia delle piscine all’alimentatore elettrico.
2. Collegare il cavo elettrico dell’alimentatore
elettrico alla presa di rete.
3. Premere l’interruttore ON/OFF.
4. Il robot per la pulizia delle piscine inizierà
così a funzionare.
Cavo galleggiante
ON
Interruttore On/Off
Importante: NON entrare nella piscina quando il pulitore è in funzione.
Parte 2 – In acqua
Immersione del robot per la pulizia della piscina.
Immergere il robot in piscina e rilasciare l’impugnatura.
Nota: Usando le spazzole combo o Wonder, spremere il materiale della spazzola Wonder fino che completamente umida.

16
Italiano
Parte 3 – Estrazione dall’acqua del robot per la pulizia delle piscine
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
1. Se il robot per la pulizia delle piscine non ha completato il suo ciclo,
spegnere l’alimentatore elettrico e staccare il cavo dalla presa di rete.

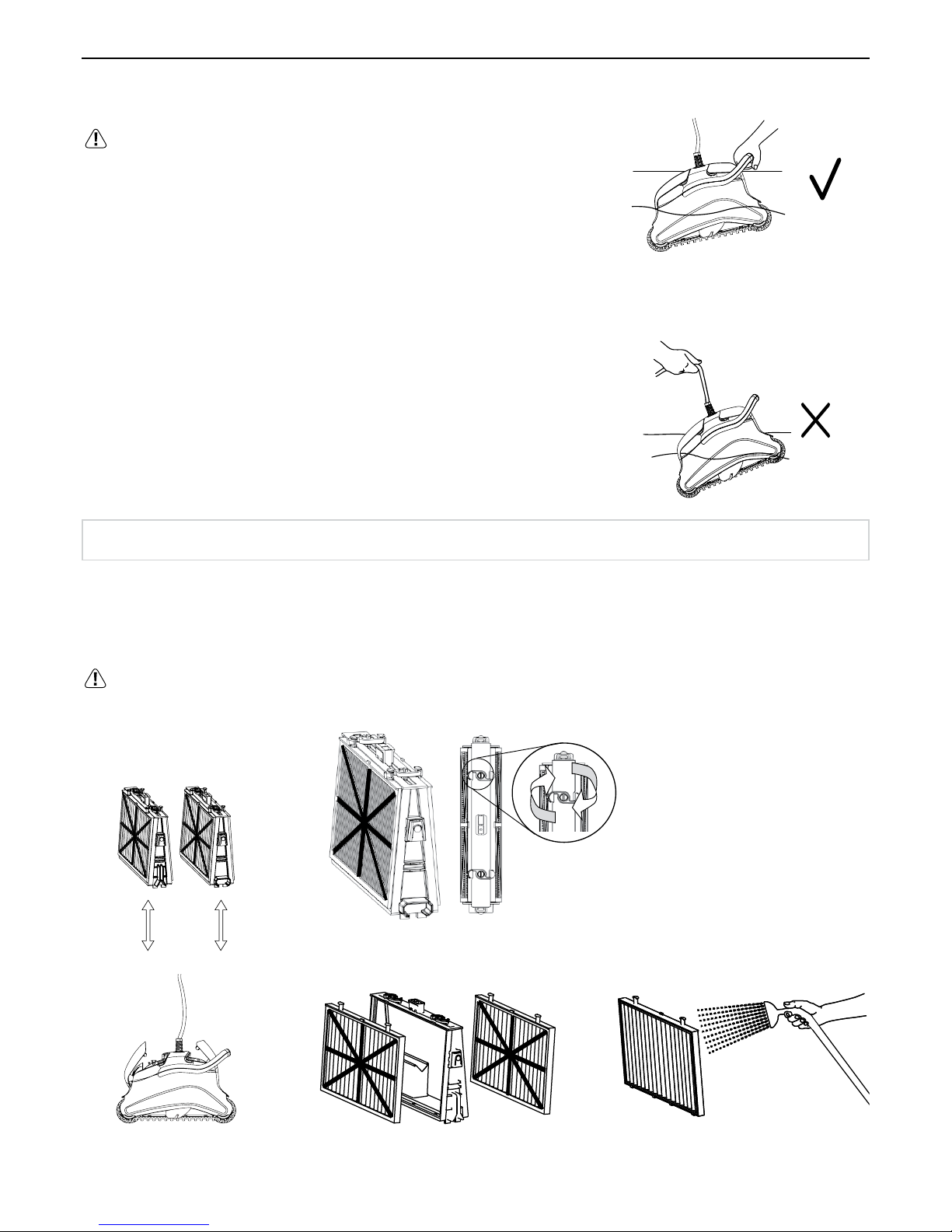

2. Tirare delicatamente il cavo galleggiante finché il robot per la pulizia
delle piscine raggiunge la superficie, poi estrarlo usando l’impugnatura.
Importante: NON estrarre dall’acqua il robot per la pulizia delle piscine tirandone il cavo.
Sezione 3 – Manutenzione di routine
Parte 1 – Estrazione degli elementi filtro e loro pulizia
Staccare l’alimentatore elettrico dalla rete prima di ogni attività di servizio.
2 3
1

17 Italiano
Re-installare i filtri secondo il diagramma
NON FORZARE I FILTRI IN POSIZIONE.
Consiglio: Sciacquare tutte le spazzole con acqua pura dopo ogni ciclo di pulizia.
Parte 2 – Smontaggio e pulizia della girante
Staccare l’alimentatore elettrico dalla rete prima di ogni operazione.
Smontare il coperchio della
girante e pulirne l’alloggiamento, poi rimontare.
23
1
Rimontaggio
Inserire le alette di posizione del fondo del filtro
nelle loro scanalature del telaio di base, poi
chiudere i fermagli a “S”.
Aletta di posizione
Scanalatura per le
alette di posizione
Raccordo finale scanalato Raccordo finale ottagonale

18
Italiano
Guida per la ricerca ed eliminazione dei guasti
Prima di contattare il distributore dei robot per la pulizia delle piscine si invita
a leggere questo manuale.
L’acqua della piscina deve trovarsi nelle condizioni indicate dai parametri che seguono:
PH: 7.0 – 7.8 NaCl: Max 5.000 ppm
Temperatura: Da 6˚C(43˚F) to 34˚C(93˚F) Cloro: Max 4 ppm
Sintomo Soluzione
Cavo attorcigliato o arrotolato Verificare che non vi siano ostruzioni in piscina
Estrarre dalla piscina il cavo in eccesso
Assicurare che la cartuccia del filtro sia pulita
Stirare il cavo e stenderlo al sole periodicamente
Il robot per la pulizia delle piscine si muove in cerchio o non
raggiunge tutti i punti della piscina
Verificare che non vi siano oggetti estranei nelle parti mobili
Assicurare che la cartuccia filtro sia pulita e che gli sportelli
del filtro siano chiusi
Assicurare che la lunghezza del cavo sia sufficiente a coprire
ogni punto della piscina
Prima di mettere in uso robot per la pulizia delle piscine all’inizio
della stagione bisogna spazzolare ogni residuo di alghe dal fondale
e dalle pareti della piscina
Il robot per la pulizia delle piscine non s’immerge Assicurare che le spazzole combo o Wonder siano bagnate
con acqua
Il motore non funziona Verificare se la girante è bloccata
Verificare se il sistema di trazione è bloccato
Problema elettrico (alimentatore), verificare l’alimentatore.
Se l’alimentatore è funzionante, contattare il distributore dei
robot per la pulizia delle piscine
Il robot per la pulizia delle piscine si gira sul fianco Pulire la cartuccia filtro
Un’ulteriore guida per la riparazione dei guasti è ottenibile sul sito web:
www.maytronics.com
Avvolgere il cavo e conservare in luogo fresco e asciutto.
NON mettere in deposito robot per la pulizia delle piscine esposto direttamente ai raggi del sole.
NON mettere in deposito robot per la pulizia delle piscine esposto ad eccessivo calore.
NON mettere in deposito robot per la pulizia delle piscine esposto al gelo.
Sezione 4 – Istruzioni per la conservazione in deposito
