mbj SBL-0140 Series User manual

SBL-0140 Bar Light Series
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
SBL-0140 Series
Release: 1.05
16.02.2018
Bedienungsanleitung der SBL-0140 Balken-
beleuchtungsserie
Operating Manual of the SBL-0140 Bar Lighting Series
1. Warn- und Anwendungshinweise
Bitte vor Verwendung des Gerätes die Warn- und
Anwendungshinweise sorgfältig durchlesen.
Allgemein - Das Gerät ist für nur die Verwendung in
Innenräumen ausgelegt.
Gesundheit - Ein direkter Blick in die Beleuchtung ist
grundsätzlich zu vermeiden. Bei Installations- und
Wartungsarbeiten ist die Beleuchtung vorher auszuschalten.
Das Gerät darf nicht verwendet werden, wenn ein Ausfall zu
einem Personenschaden führen kann.
Hitze - Bei unzureichender Wärmeableitung oder dem
Betreiben des Blitzmodus (über die CTR-Serie) als
Dauerlicht können Temperaturen größer 60°C auftreten. Es
ist auf ausreichendem Abstand zu leicht entflammbaren
Materialien zu achten.
Elektrischer Anschluss - Das Gehäuse ist von der Masse
der Spannungsversorgung elektrisch isoliert. Ein
Überschreiten der zulässigen Eingangsspannung Uin oder
das unzulässige Betreiben des Blitzbetriebes am Eingang Ub
als Dauerlicht kann zur Zerstörung oder zu einer erheblichen
Verkürzung der Lebensdauer des Gerätes führen.
Mechanischer Einbau - Für die Befestigung der
Beleuchtungseinheit sind zwei Montagebohrungen mit
Gewinde vorgesehen. Bitte die max. Einschraubtiefe nicht
überschreiten. Es kann zur Zerstörung des Gerätes führen.
Es ist auf ausreichende Wärmeableitung zu achten.
Benutzungshinweise – Bitte vermeiden Sie in Betrieb eine
mechanische Beanspruchung der Leuchtfläche. Dies kann
zu Kratzern und einem inhomogenen Lichtaustritt führen.
Reinigung – Die Leuchtfläche darf nur mit einem
handelsüblichen Glasreiniger und einem weichen Putzlappen
gereinigt werden.
1. Cautions and instructions for use
Please read the warning and application instructions carefully
before using the backlight.
General - The device is designed for indoor use only.
Health – Strictly avoid looking directly into the light source.
The lighting must be switched off before the installation
and/or maintenance. The device must not be used when a
failure may cause a personal injury.
Heat - In case of insufficient heat dissipation or supplying
to the device the max. flash voltage (Ub) is a continuous
operating mode (via the CTR series or directly) the surface
temperature may exceed 60 °C. Keep off flammable
materials at any time.
Electricity - The housing is electrically isolated from the
ground of the power supply. Exceeding the permissible input
voltage Uin or using the Ub input for steady light can lead to
the destruction of the device or to a significant shortening of
the lifetime of the LEDs of the device.
Mechanical integration - 2 screw-in tape holes can be used
to fix the lighting to specified position. It is essential to ensure
adequate heat transfer at the holding position. Please do not
exceed the maximum screw-in depth. I could destroy the
unit.
Usage – Please prevent during operation mechanical
stress to the light surface. This could lead to scratches and
inhomogenious light emission.
Cleaning - The light emission surface has to be cleaned
with a standard glass cleaner and a soft cleaning cloth only.

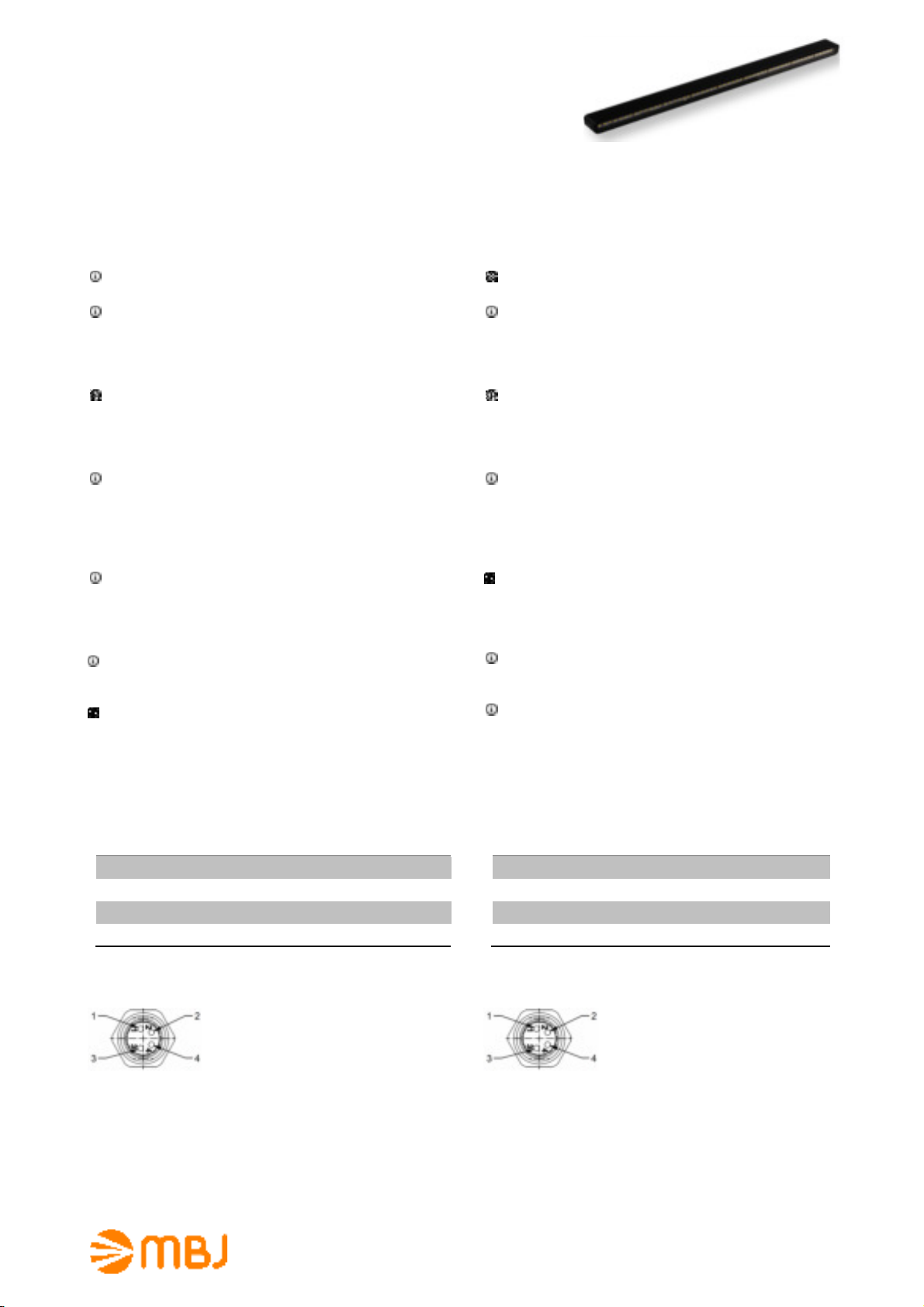

2. Elektrische Anschlüsse
Die Beleuchtung wird mit einem M8x1 Flanschstecker mit
vier Anschlüssen geliefert.
Pin Litzenfarbe
1)
Signalbeschreibung
1 Braun Uin = 24V DC (Dauerlicht)
2 Weiß Ub, LED+ (Blitzspannung)
2)
3 Blau Sense-Signal (MBJ-Controller)
4 Schwarz Masse, LED-
1) bei Verwendung der MBJ-Anschlusskabel.
2) Anschluss an einen externen LED-Controller (z. Bsp. Stromquelle)
der Betrieb ohne Stromquelle kann zur Zerstörung des Gerätes führen
2. Electrical connection
The lighting is supplied with a 4 pin M8x1 connector.
Pin Wire color
1)
Signal description
1 brown Uin = 24V DC (steady light)
2 white Ub, LED+ (flash voltage)
2)
3 blue sense signal (MBJ controller)
4 black Ground, LED-
1) for use with MBJ connecting cable
2) for connection to an external LED controller (e.g. current source)
running without current source may destroy the unit
3. Betriebsmodi
Die Beleuchtung kann
•im Dauerbetrieb über Uin = 24V DC oder im
•Blitzbetrieb über Ub bei höheren Strömem betrieben
werden. Ein LED-Controller ist hier erforderlich.
3. Operating mode
The illumination can be run
•with continuous light via the input Uin = 24V DC or
•with flash light via the input Ub with higher electric
current. In this case a LED flash controller is mandatory.

SBL-0140 Bar Light Series
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
SBL-0140 Series
Release: 1.05
16.02.2018
4
.
Modellübersicht / LED
-
Farbe
LED Modell Wellenlänge
Weiß SBL-0140-WT Spitze bei 460nm & 560nm
Weiß SBL-d-0140-WT Spitze bei 460nm & 560nm,
60°/1°diffuse Abstrahlung
Rot SBL-0140-RD Spitze bei 625nm
Grün SBL-0140-GN Spitze bei 525nm
Blau SBL-0140-BE Spitze bei 455nm
5. Strombedarf
Mode Weiß Rot Grün Blau
100%
1)
600mA 400mA 600mA 600mA
200%
2)
1,2A 800mA 1,2A 1,2A
300%
3)
1,8A 1,2A 1,8A 1,8A
1) Bei Verwendung von Uin=24V im Dauerlicht kann der Strom um ca. weiter 10% steigen.
2) Blitzbetrieb mit < 30% Auslastungsgrad <100ms Blitzzeit
3) Blitzbetrieb mit < 10% Auslastungsgrad <1ms Blitzzeit
6. Allgemeine Spezifikation
1)
Leuchtfläche (axb) 11mm x 402mm
Lichtabstrahlung Balkenlicht mit direkter
Abstrahlung
LED- Anzahl 72 R,G,W LED or 36 blue LED
Empfohlener
Objektabstand
30mm bis 300mm,
abhängig vom Abbildungs-
maßstab, der Objektgröße und
der Beleuchtungsart
Betriebsspannung (Uin) 24V DC +/- 10%
(Ub) WT/BE:15VDC…21VDC
RD/GN:17VDC…23VDC
Betriebsarten Dauerlicht oder Blitzbetrieb
Funktionen Rsense-Technologie zur auto-
matischen Modellerkennung
Max. Leistung im
Dauer Uin und 200%
Blitzbetrieb Ub
WT/BE:15W steady /23Wpulse
RD: 10W steady /18W pulse
GN: 15W steady /27W pulse
Abmessungen 18mm x 410mm x 20mm
Gewicht 680g
Anschluss M8x1 Flanschstecker 4pol
Umgebungs-
temperatur
10°C bis 30°C
Schutzart IP54
Zulassungen CE, RoHS
Luftfeuchtigkeit 30% bis 70%
Zubehör Siehe www.mbj-imaging.com
Webseite für diverse Kabel,
Halter und LED-Controller
4
.
Model Range / LED Color
LED Model wave length
White SBL-0140-WT peak near 460nm & 560nm
White SBL-d-0140-WT peak near 460nm & 560nm,
60°/1°diffuse emission
Red SBL-0140-RD peak near 625nm
Green SBL-0140-GN peak near 525nm
Blue SBL-0140-BE peak near 455nm
5. Operating current
mode White Red Green Blue
100%
1)
600mA 400mA 600mA 600mA
200%
2)
1,2A 800mA 1,2A 1,2A
300%
3)
1,8A 1,2A 1,8A 1,8A
1) Using the Uin=24V steady light the current could rise by add. 10%
2) Pulse mode with < 30% duty cycle and <100ms flash time
3) Pulse mode with < 10% duty cycle and <1ms flash time
6. General Specification
1)
Luminous area (axb) 11mm x 402mm
Light emission Bar light with direct light
emission
No. of LEDs 72 R,G,W LED or 36 blue LED
Recommended
object distance
30mm to 300mm,
depending on reproduction
scale, the size of the object and
the type of illumination.
Operating voltage (Uin) 24V DC +/- 10%
(Ub) WT/BE:15VDC…21VDC
RD/GN:17VDC…23VDC
Operating mode continuous or flash light
Functions Rsense technology for auto
detection of the LED lighting
Max. power in
continuous Uin and
200% flash mode Ub
WT/BE:15W steady /23Wpulse
RD: 10W steady /18W pulse
GN: 15W steady /27W pulse
Dimensions 18mm x 410mm x 20mm
Weight 680g
Connector M8x1 socket, 4 pin, male
Operating
temperature
10°C to 30°C
Degree of protection IP54
Certifications CE, RoHS
Humidity 30% to 70%
Accessories For cable, mounts and LED
controller please check
www.mbj-imaging.com
1)
Änderungen vorbehalten
1) Subject to change without prior notice

SBL-0140 Bar Light Series
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
SBL-0140 Series
Release: 1.05
16.02.2018
7. Lichtstrom (weiße LEDs, direkte Abstrahlung)
steady light
100%
flash light
200%
flash light
300%
1850 lm 3500 lm 5100 lm
Angaben sind Näherungswerte mit +/-5% Toleranz

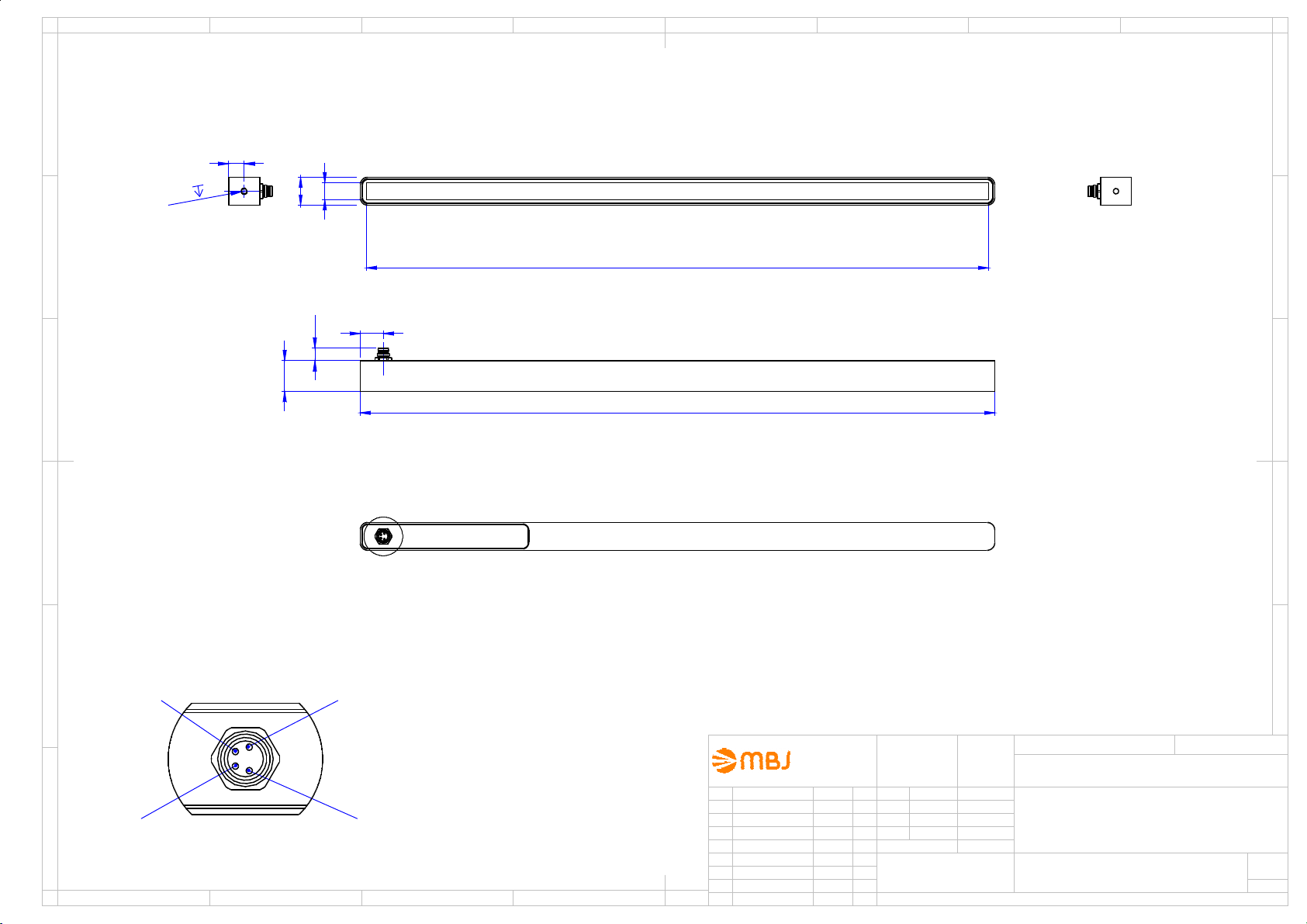

8. Mechanische Abmessungen
Siehe Zeichnung auf der folgenden Seite.
9. LED-Abstrahlwinkel
Relative Helligkeit in Abhängigkeit zur Richtwirkung
der LED-Abstrahlung.
7. Luminous Flux (white LEDs, direct emission)
Dauerlicht
100%
Blitzlicht
200%
Blitzlicht
300%
1850 lm 3500 lm 5100 lm
Values are approximate with +/-5% tolerance
8. Mechanical dimensions
Please refer to the drawing on the next page.
9. Angle of LED radiation
Relative illuminance in relation to the LED directivity.

)1:2(A
niU
ESN
ES
U
DNG
B
4
M
5
01
A
02
8
014
51
81
11
204
nethcaeb43NIDhcankremrevztuhcS
-niemegllA
neznarelot
mutaD emaN
.braeB 71.20.22 zneroL.F
.rpeG
ttalB
3ANID
WRDDLS.0410-LBS00.09800\neppurguaB,elietlezniE10\negnunhcieZ35\:Z:sinhciezreV
e m a
N
mutaDgnurednÄ
.tsuZ
71.20.22 zneroL.F
m-8672OSINID
2:1:batsßaM :thciweG
2/1
C
67 5 8
B
A
D
E
F
1234
1 2 34
A
B
C
D
E
0410-LBS
HbmGgnigamIJBM
28gnirrukreM
grubmaH34122-D
tuoniP/rotcennoc1x8M
