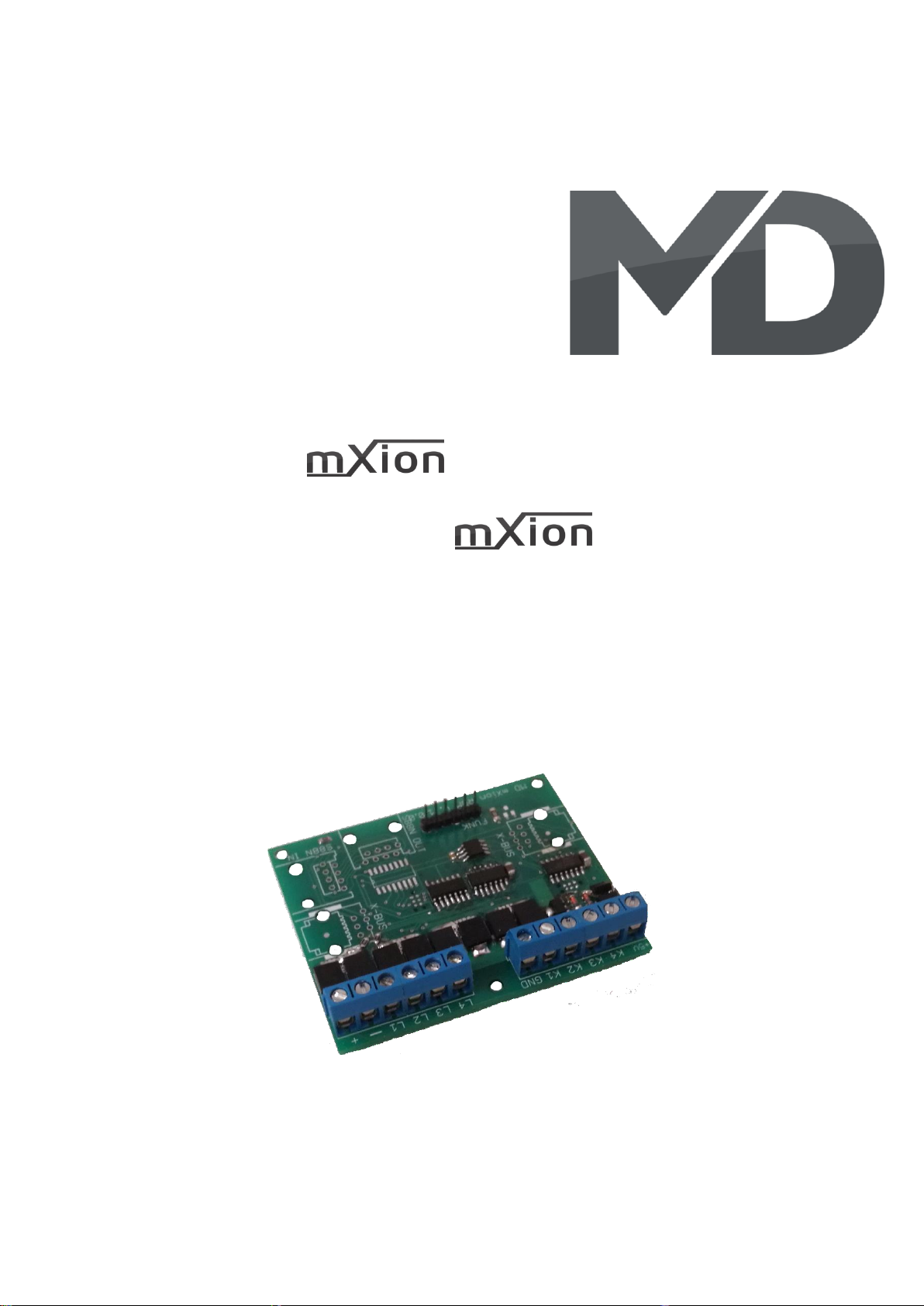

MD mXion BM User manual
BM Bedienungsanleitung
BM User manual
2 BM
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3
3 BM
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen Connectors 8
Anschluss von LEDs zur Anzeige Connection of LEDs for display 8
Anschluss an Rückmeldemodule Connection for Feedback modules 9
Produktbeschreibung Product description 10
Technische Daten Technical data 11
Garantie, Reparatur Warranty, Service, Support 12
Hotline Hotline 13
4 BM
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
Bauen Sie das Modul an einem geschützten Place the decoder in a protected location.
Platz ein. Schützen Sie es vor andauernder The unit must not be exposed to moisture.
Feuchtigkeit.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.
5 BM
Funktionsumfang Summary of Funktions
▪8A Dauerlast je Abschnitt, 10A Spitze 8A power each output, 10A peak current
▪4 Belegtmeldeeinheiten für 4 Gleisabschnitte 4 train detection inputs for 4 track sections
▪4 Spannungsdetektoren zur Gleisüberwachung 4 voltage detection for train detection
▪4 Kontaktausgänge für Belegtmeldung 4 contact outputs for train detection
▪Isolierte Eingänge für alle Systeme Isolated inputs for all systems
▪DC/AC/DCC Betrieb DC/AC/DCC operation
▪Analog und Digitalbetrieb alle Systeme Analog and digital operation with all systems
▪Analogbetrieb nur eine Richtung möglich Analog only one direction possible
▪5V Generator zur direkten Anzeige möglich 5V generator for direkt display
▪Stabile Schraubklemmen Screw drives for stable mounting
6 BM
Lieferumfang Scope of supply
▪Bedienungsanleitung Manual
▪mXion BM mXion BM
7 BM
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
8 BM
Anschlussbuchsen Connectors
Versorgungsspannung
Power supply
Gleisabschnitte
Track outputs
Masse
GND
Meldeausgänge
Detection output
+5V
+5V
Anschluss von LEDs zur Anzeige
Connection for LEDs for display
Widerstand = 470 Ohm
Resistor = 470 Ohm
9 BM
Anschluss an Rückmeldemodule ist problemlos Connection to feedback modules is easy
an jeden Rückmeldebaustein jeder Hersteller to every feedback module of every
möglich. Sie können auch an unser Modul manufacturer possible. You can also contact
mXion RM (MD-7000) für XpressNet® und our module mXion RM (MD-7000) for
S88. Alternativ unser RBM (MD-7002), welcher XpressNet® and S88. Alternatively our RBM
bereits das RM und BM Modul in einem (MD-7002) which already the RM and BM
Baustein vereint. modules in one building block united.
Anschluss an Rückmelder
Connection for Feedback modules
Rückmeldemodul/Feedback module
GND
K1/In1
K2/In2
K3/In3
K4/In4
Gleisanschluss, siehe nächste Seite
Track connection, see next page
10 BM
Zentrale/Booster
Central/Booster
Abschnitt 1
Segment 1
Abschnitt 2
Segment 2
Abschnitt 3
Segment 3
Abschnitt 4
Segment 4
11 BM
Produktbeschreibung Product description
Das mXion BM ist ein universeller, analog und The mXion BM is a universal, analog and
digital (jedes Format/System) einsetzbarer digital (any format/system) usable
Belegtmelder zur Erkennung von Stromverbrauchern occupancy detector for the detection of
innerhalb eines Abschnittes. Das Modul unterstützt electricity consumers within a section. The
4 Abschnitte und kann diese Anzeigen bzw. als module supports 4 sections and can these
Schaltkontakt Rückmelden. Befindet sich ein ads or as switch contact feedback. Is loaded
Verbraucher innerhalb eines Segments, schaltet consumer within a segment, switches the
der entsprechende Ausgang (für L1 K1, für L2 K2 corresponding output (for L1 K1, L2 K2 etc.)
usw.) gegen Masse (GND). to ground (GND).
Ideal geeignet zur Darstellung von Gleisplänen mit Ideal for displaying track plans with display
Anzeige aktuell belegter Gleisabschnitte, PC-Steuerung of currently occupied track sections, PC control
uvm. Zur Rückmeldung zur Zentrale wird ein and much more. For feedback to the central
entsprechendes Rückmeldemodul benötigt. is a corresponding feedback module required.
Für S88 und XpressNet gibt es unser Rückmeldemodul For S88 and XpressNet there is our feedback
MD-7000 bzw. MD-7002 welches Rückmelder und module MD-7000 or MD-7002 which feedback
Belegtmelder (MD-7000 und MD-7001) in einem and occupancy detector (MD-7000 and
Modul kombiniert. MD-7001) in one module combined.
12 BM
Technische Daten Technical data
Spannung: Power supply:
7-25V DC/DCC 7-25V DC/DCC
5-18V AC 5-18V AC
Stromaufnahme: Current:
10mA (ohne Funktionsausgänge) 10mA (without functions)
Maximaler Funktionsstrom: Maximum function current:
je Kanal L1-L4 8A each channel L1-L4 8A
Temperaturbereich: Temperature range:
-20 bis 80°C -20 up to 80°C
Abmaße L*B*H (cm): Dimensions L*B*H (cm):
6*7.2*2 6*7.2*2
HINWEIS: Um Kondenswasserbildung NOTE: In case you intend to utilize this
zu vermeiden benutzen Sie die Elektronik device below freezing temperatures, make
bei Temperaturen unter 0°C nur, wenn sure it was stored in a heated environment
diese vorher aus einem beheizten Raum before operation to prevent the generation
kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is
Kondenswasser bilden können. sufficient to prevent condensed water.
13 BM
Garantie, Reparatur Warranty, Service, Support
MD Electronics gewährt die MD Electronics warrants this product
Fehlerfreiheit dieses Produkts für ein against defects in materials and
Jahr. Die gesetzlichen Regelungen workmanship for one year from the
können in einzelnen Ländern abweichen. original date of purchase. Other countries
Verschleißteile sind von der Garantieleistung might have different legal warranty
ausgeschlossen. Berechtigte Beanstandungen situations. Normal wear and tear,
werden kostenlos behoben. Für Reparatur- consumer modifications as well as improper
oder Serviceleistungen senden Sie das use or installation are not covered.
Produkt bitte direkt an den Hersteller. Peripheral component damage is not covered
Unfrei zurückgesendete Sendungen werden by this warranty. Valid warrants claims will be
nicht angenommen. Für Schäden durch serviced without charge within the warranty
unsachgemäße Behandlung oder Fremdeingriff period. For warranty service please return
oder Veränderung des Produkts besteht the product to the manufacturer. Return
kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by
Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of
Auf unserer Internetseite finden Sie die purchase with the returned good. Please
jeweils aktuellen Broschüren, check our website for up to date brochures,
Produktinformationen, Dokumentationen product information, documentation and
und Softwareprodukte rund um software updates. Software updates you can
MD-Produkte. do with our updater or you can send us
Softwareupdates können Sie mit the product, we update for you free.
unserem Updater durchführen,
oder Sie senden uns das Produkt zu;
wir updaten für Sie kostenlos.
Irrtümer und Änderungen vorbehalten. Errors and changes excepted.
