Meec tools 011254 User manual

MITRE SAW KAPP- OG GJÆRSAG
KAP- OCH GERSÅG
OPERATING INSTRUCTIONS BRUKSANVISNING
BRUKSANVISNING INSTRUKCJA OBSŁUGI
PILARKA UKOSOWA
Important! Read the user instructions
carefully before use. Save them for future
reference. (Translation of the original
instructions)
Viktig! Les bruksanvisningen nøye før
bruk. Ta vare på den for fremtidig bruk.
(Oversettelse av original bruksanvisning)
Viktigt! Läs bruksanvisningen noggrant
innan användning. Spara den för framtida
behov. (Bruksanvisning i original)
Ważne! Przed użyciem uważnie
przeczytaj instrukcję obsługi!
Zachowaj ją naprzyszłość. (Tłumaczenie
oryginalnej instrukcji)
230 V/Ø305 mm
MITRE SAW
Item no. 011254

För senaste version av bruksanvisningen se www.jula.com
Nyeste versjon av bruksanvisningen nner du på
www.jula.com
Najnowsza wersja instrukcji obsługi znajduje się na
www.jula.com
For latest version of operating instructions, see
www.jula.com
Tillverkare/Produsent/Producenci/Manufacturer
Distributör/Distributør/Dystrybutor/Distributor
Jula Poland Sp. z o.o., ul.
Malborska 49, 03-286 Warszawa, Polska
Jula Norge AS, Solheimsveien 30,
1473 LØRENSKOG
20200526
© Jula AB
Jula AB, Box 363, 532 24 SKARA
Värna om miljön!
Får inte slängas bland hushållssopor! Denna produkt
innehåller elektriska eller elektroniska komponenter
som ska återvinnas. Lämna produkten för återvinning
på anvisad plats, till exempel kommunens
återvinningsstation.
Rätten till ändringar förbehålles.
Vid eventuella problem, kontakta vår kundservice på
telefon [phone].
www.jula.se
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette
produktet må inneholder elektriske eller elektroniske
komponentersom skal gjenvinnes. Lever produkt till
gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Med forbehold om endringer.
Ved eventuelle problemer kan du kontakte vår
kundeservice på telefon [phone].
www.jula.no
Dbaj o środowisko!
Nie wyrzucaj zuytego produktu wraz z odpadami
komunalnymi! Produkt zawiera elektryczne komponenty
mogące być zagroeniem dla środowiska i dla zdrowia.
Produkt naley oddać do odpowiedniego punktu
składowania lub przynieść go do jednego ze sklepów gdzie
przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary
tego samego rodzaju i w tej samej ilości.
Z zastrzeżeniem prawa do zmian.
W razie ewentualnych problemów skontaktuj się
telefonicznie z naszym działem obsługi klienta pod
numerem: 22 338 88 88.
www.jula.pl
Care for the environment!
Must not be discarded with household waste! This
product contains electrical or electronic components that
should be recycled. Leave the product for recycling at the
designated station e.g. the local authority's recycling
station.
Jula reserves the right to make changes. In the event of
problems, please contact our customer service.
www.jula.com

EU DECLARATION OF CONFORMITY
EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
EU SAMSVARSERKLÆRING
DEKLARACJA ZGODNOŚCI UE
Jula AB, Box 363, SE-532 24 SKARA, SWEDEN
This declaration of conformity is issued under the sole responsibility of the manufacturer
Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar
Denne samsvarserklæring er utstedt under ansvaret til produsenten
Niniejsza deklaracja zgodności wydana zostaje na wyłącznąodpowiedzialność producenta
CROSSCUT/MITRE SAW / KAP/GERSÅG
KAPP-/GJÆSAG/ PILARKA POPRZECZNA/UKOŚNA
230V, 2000W, 305mm
Item number / Artikelnummer / Artikkelnummer / Numer artykułu
011254
Conforms to the following directives, regulations and standards / Överensstämmer med följande direktiv, förordningar och standarder:
Er i samsvar med følgende direktiver, forordning og standarder / Sązgodne z następującymi dyrektywami, regulacja i normami:
Machinery Directive 2006/42/EC
EN 62841-1:2015, EN 62841-3-9:2015+A11
Electromagnetic Compatibility 2014/30/EU
EN 55014-1:2017, EN 55014-2:2015
EN 61000-3-2:2014, EN 61000-3-11:2000
RoHS Directive 2011/65/EU and (EU) 2015/863
EN 50581:2012
This product was CE marked in year -19
Name and address of the person authorised
to compile the technical file:
Jonas Backstad
Box 363, SE-532 37 Ska
r
a, Sweden
Imięi nazwisko osoby odpowiedzialnej za
przygotowanie dokumentacji technicznej:
Skara 2020-04-24
Mattias Lif
BUSINESS AREA MANAGER

1
3
7
8
910
12
13
14
15
16
11
6
4
5
21
13

4
2
5
3
6
17
17
18
A
BCD
E

7
8
1
2
1
2
3

SE
7
elolycksfall.
• Om verktyget används utomhus, använd
endast förlängningssladd som är godkänd
för utomhusbruk. Sladd avsedd för
utomhusbruk minskar risken för
elolycksfall.
• Om det inte går att undvika att använda
elverktyg i fuktig miljö, använd
jordfelsbrytarskyddad nätanslutning.
Jordfelsbrytare minskar risken för
elolycksfall.
PERSONLIG SÄKERHET
• Var uppmärksam. Var hela tiden försiktig
och tillämpa sunt förnuft vid arbete med
elverktyg. Använd aldrig elverktyg vid
trötthet eller vid påverkan av droger,
alkohol eller läkemedel. Ett ögonblicks
bristande uppmärksamhet vid arbete med
elverktyg kan leda till allvarlig
personskada.
• Använd personlig skyddsutrustning.
Använd skyddsglasögon.
Säkerhetsutrustning som
dammltermask, halkfria skyddsskor,
skyddshjälm och hörselskydd, alltefter
verktygets typ och användning, minskar
risken för personskada.
• Undvik oavsiktlig start. Kontrollera att
strömbrytaren är i frånslaget läge innan
stickproppen eller batteriet sätts i eller
verktyget lyfts/bärs. Olycksrisken är stor
om elverktyg bärs med ett nger på
strömbrytaren eller om ström ansluts till
verktyg vars strömbrytare är i startläge.
• Avlägsna ställnycklar och liknande innan
verktyget startas. Nyckel eller liknande
som sitter kvar på en roterande del på
verktyget kan orsaka personskada.
• Sträck dig inte för långt. Ha hela tiden
säkert fotfäste och god balans. Det ger
bättre kontroll över elverktyget i oväntade
situationer.
• Använd lämpliga kläder. Använd inte löst
sittande kläder eller smycken. Håll hår,
kläder och handskar borta från rörliga
SÄKERHETSANVISNINGAR
VARNING!
Läs alla varningar, säkerhetsanvisningar och
andra anvisningar. Om inte alla anvisningar
och säkerhetsanvisningar följs nns risk
för elolycksfall, brand och/eller allvarlig
personskada. Spara dessa anvisningar och
säkerhetsanvisningar för framtida behov.
ARBETSOMRÅDE
• Arbetsområdet ska hållas rent och väl
upplyst. Belamrade och mörka utrymmen
ökar risken för skador.
• Använd inte elverktyg i explosiv miljö,
exempelvis i närheten av brännbara
vätskor, gaser eller damm. Elverktyg
genererar gnistor som kan antända
damm eller ångor.
• Håll barn och kringstående personer på
säkert avstånd när elverktyg används
Distraktion kan leda till förlust av
kontrollen över verktyget.
ELSÄKERHET
• Elverktygets stickpropp måste passa till
nätuttaget. Ändra aldrig stickproppen på
något sätt. Använd aldrig adapter
tillsammans med jordade elverktyg. Icke
modierade stickproppar och passande
nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor
som rör, radiatorer, spisar och kylskåp.
Risken för elolycksfall ökar om kroppen
jordas.
• Utsätt inte elverktyg för regn eller fukt.
Om vatten kommer in i ett elverktyg ökar
risken för elolycksfall.
• Akta sladden. Använd aldrig sladden för
att bära eller dra verktyget och dra inte i
sladden för att dra ut stickproppen.
Skydda sladden från värme, olja, skarpa
kanter och rörliga delar. Skadade eller
trassliga sladdar ökar risken för

SE
8
orsakas av bristfälligt underhållna elverktyg.
• Håll skärande verktyg skarpa och rena.
Skärande verktyg som underhålls korrekt
och har vassa eggar kärvar mindre ofta
och är lättare att kontrollera.
• Använd elverktyget, tillbehör, bits etc. i
enlighet med dessa anvisningar, med
beaktande av rådande arbetsförhållanden
och den uppgift som ska utföras. Det kan
vara farligt att använda elverktyg för
andra ändamål än de är avsedda för.
• Håll handtag och greppytor rena, torra
och fria från olja och fett. Hala handtag
och greppytor gör verktyget svårt att
hålla.
SERVICE
• Elverktyget får endast servas av
kvalicerad personal som använder
identiska reservdelar. Detta säkerställer att
elverktyget förblir säkert.
SÄRSKILDA SÄKERHETSANVISNINGAR
FÖR KAP/GERSÅGAR.
• Alla varningssymboler på elverktyget
måste alltid vara väl synliga.
• Ställ ingenting ovanpå verktyget. Om
verktyget välter eller om du råkar komma
åt sågklingan kan det leda till allvarliga
skador.
• Kontrollera att klingskyddet fungerar som
det ska och rör sig fritt. Kläm aldrig fast
klingskyddet i öppet läge.
• Försök aldrig städa bort träbitar, sågspån
eller liknande från sågen medan den är
igång. Ställ först sågarmen i viloläge och
stäng av elverktyget med strömbrytaren.
• För endast sågklingan mot arbetsstycket
medan sågen är igång. Det är annars risk
för kast om sågklingan fastnar i
arbetsstycket.
• Håll handtagen torra, rena och fria från
olja och fett. Feta och oljiga handtag är
halkiga och gör att du kan tappa
delar. Löst sittande kläder, smycken och
långt hår kan fastna i rörliga delar.
• Om det nns utrustning för
dammutsugning och uppsamling ska
denna anslutas och användas korrekt.
Sådana anordningar kan minska risken för
problem som orsakas av damm.
• Låt inte vana vid arbete med liknande
verktyg göra dig överdrivet självsäker och
få dig att åsidosätta
säkerhetsanvisningarna för verktyget. Kom
ihåg att en bråkdels sekunds
ouppmärksamhet eller slarv räcker för att
orsaka allvarlig personskada.
ANVÄNDNING OCH SKÖTSEL AV
ELVERKTYG
• Tvinga inte elverktyget. Använd rätt
elverktyg för det planerade arbetet.
Verktyget fungerar bättre och säkrare med
den belastning det är avsett för.
• Använd inte verktyget om det inte går att
slå av och på det med strömbrytaren.
Elverktyg som inte kan styras med
strömbrytaren är farliga och måste
repareras.
• Dra ut sladden och/eller ta ut batteriet
innan justeringar görs, tillbehör byts ut
eller elverktyg ställs undan. Sådana
förebyggande säkerhetsåtgärder minskar
risken för att elverktyget startas
oavsiktligt.
• Elverktyg som inte används ska förvaras
utom räckhåll för barn. Låt aldrig barn
eller personer som inte känner till
elverktyget eller har tagit del av dessa
anvisningar använda det. Elverktyg är
farliga om de används av oerfarna
personer.
• Underhåll elverktygen. Kontrollera att
rörliga delar är korrekt justerade och rör sig
fritt, att inga delar är felmonterade eller
trasiga samt att inga andra faktorer
föreligger som kan påverka funktionen. Om
elverktyget är skadat måste det repareras
innan det används igen. Många olyckor

SE
9
den. Är det fel på inmatningsplattan kan
du skada dig på sågklingan.
• Kontrollera sladden regelbundet. Om den
är skadad ska den bytas av behörig
servicerepresentant. Är
förlängningssladden skadad ska den bytas
ut. På så sätt bibehålls säkerheten.
• Förvara alltid elverktyget på ett säkert
sätt. Förvaringsplatsen måste vara torr
och låsbar så att verktyget inte skadas
under förvaringen och att ingen obehörig
kan komma åt det.
• Lämna inte verktyget utan uppsikt förrän
det stannat helt. Kapverktyg som
fortfarande rör sig kan orsaka skador.
• Använd inte elverktyget om sladden är
skadad. Rör inte vid den skadade sladden,
och dra ut stickproppen om sladden
skadats under arbetets gång. Skadade
sladdar ökar risken för elstötar.
NEDRE KLINGSKYDD
• Använd aldrig produkten om inte det
nedre klingskyddet är monterat. Om det
nedre klingskyddet skadas eller inte
fungerar, stäng omedelbart av produkten
och dra ut stickproppen. Använd inte
produkten förrän den reparerats.
Kontrollera att regelbundet att det nedre
klingskyddet fungerar korrekt. Rengör vid
behov det nedre klingskyddet med en
fuktig trasa.
.
MINIMERING AV BULLER OCH
VIBRATION
• Planera arbetet så att exponering för
kraftiga vibrationer fördelas över längre tid.
• För att begränsa buller och vibration vid
användning, begränsa användningstiden,
använd driftlägen med låg vibrations- och
bullernivå och använd lämplig
skyddsutrustning.
• Vidta nedanstående åtgärder för att
minimera riskerna till följd av exponering
kontrollen.
• Det får inte nnas verktyg, sågspån eller
liknande på elverktygets arbetsyta när du
ska såga. Bara arbetsstycket får nnas där.
Mindre träbitar eller andra föremål som
kommer i kontakt med den roterande
sågklingan kan slungas iväg mot
användaren i hög hastighet.
• Håll golvet rent från sågspån och andra
materialrester. Du kan halka eller snava
på dem.
• Spänn alltid fast arbetsstycket ordentligt.
Det är säkrare att spänna fast
arbetsstycket med en tving än att hålla
det i handen. Såga inte i arbetsstycken
som inte sitter fast tillräckligt väl. I annat
fall hamnar din hand alldeles för nära den
roterande sågklingan.
• Använd bara elverktyget för den typ av
material som det är avsett för. Det kan
annars bli överhettat.
• Om sågklingan fastnar ska du stänga av
elverktyget och hålla fast arbetsstycket tills
sågklingan slutat rotera. För att undvika
kast får du inte försöka få loss
arbetsstycket förrän sågklingan har
stannat. Ta reda på varför sågklingan
fastnade och åtgärda problemet innan du
startar verktyget igen.
• Använd aldrig slöa, spruckna, böjda eller
skadade sågklingor. Klingor med slöa eller
sneda sågtänder leder till smala sågsnitt.
Då ökar friktionen, risken för att
sågklingan fastnar och risken för kast.
• Använd alltid sågklingor av rätt storlek
och med rätt monteringshål (t.ex.
stjärnformiga eller runda). Sågklingor
som inte passar sågens fäste förlorar
snabbt sin rundhet, och blir då
svårkontrollerade. Använd aldrig
sågklingor av snabbstål (HSS-stål). Den
typen av klingor går lätt sönder.
• Rör inte vid sågklingan efter avslutad
sågning förrän den har svalnat. Klingan
blir mycket varm under sågningen.
• Använd aldrig verktyget utan
inmatningsplatta. Är plattan trasig, byt ut

SE
10

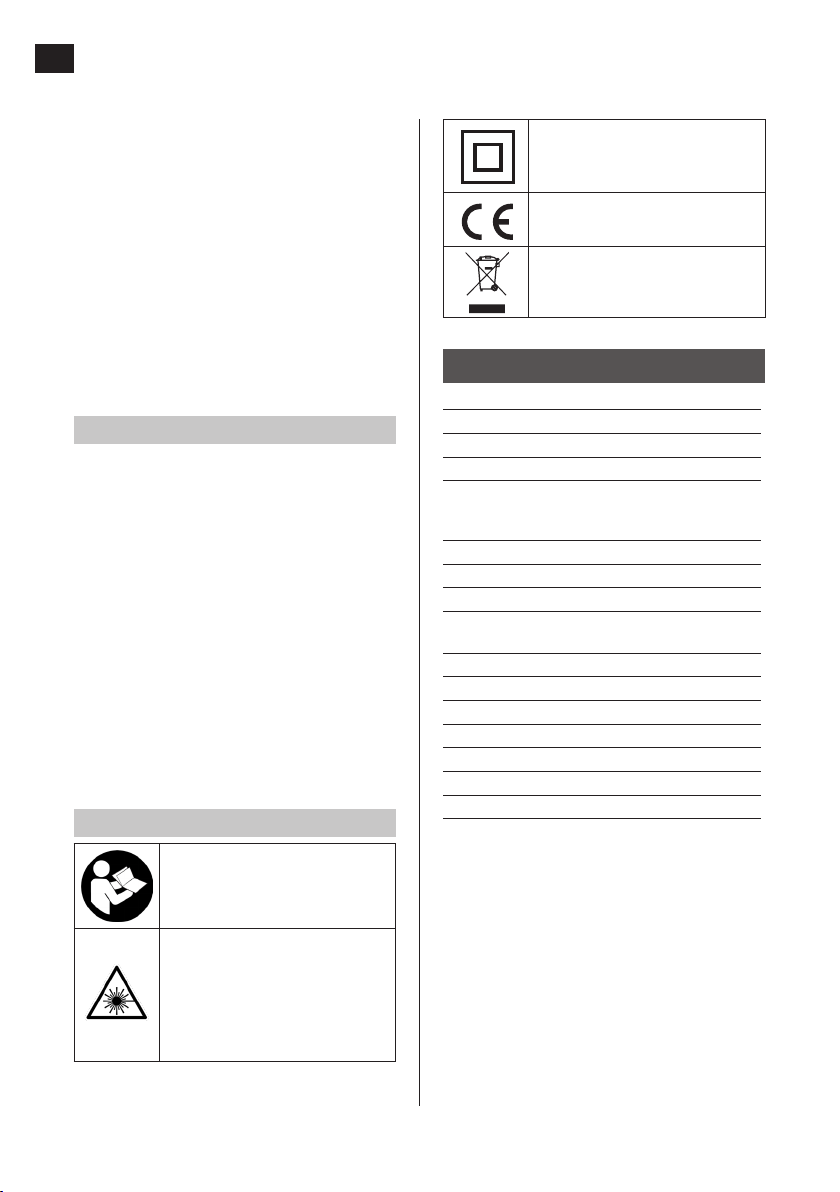

Skyddsklass II.
Godkänd enligt gällande
direktiv/förordningar.
Kasserad produkt ska återvinnas
enligt gällande bestämmelser.
TEKNISKA DATA
Märkspänning 230-240 V ~50 Hz
Varvtal 4350 /min
Eektförbrukning 2000 W
Klingkapacitet 305 x 25,4 mm
Sågkapacitet:
45°/ 90° 90 x 240 mm
90°/ 45° 48 x 340 mm
45°/ 45° 48 x 240 mm
90°/ 90° 90 x 340 mm
Vikt 19,8 kg
Kabellängd 1,8 m
Skyddsklass II
Laserklass 2
Våglängd laser 650 nm
Lasereekt ≤ 1 mW
Ljudtrycksnivå, LpA 94,6 dB(A), K=3 dB
Ljudeektsnivå, LwA 107,6 dB(A), K=3 dB
Använd alltid hörselskydd!
Det deklarerade värdet för vibration och
buller, som har uppmätts i enlighet med
standardiserad testmetod, kan användas för
att jämföra olika verktyg med varandra och
för en preliminär bedömning av exponering.
Mätvärdena har fastställts i enlighet med
EN 62841-3-9:2015.
för vibration och/eller buller:
– Använd verktyget endast i enlighet
med dessa anvisningar.
– Kontrollera att verktyget är i gott
skick.
– Använd tillbehör i gott skick, som är
lämpliga för uppgiften.
– Håll stadigt i handtag/greppytor.
– Underhåll och smörj verktyget i
enlighet med dessa anvisningar.
LASER
• Titta inte direkt på strålen.
• Rikta aldrig laserstrålen mot reekterande
ytor och personer eller djur. Även en
laserstråle med låg eekt kan skada
ögonen.
• Om arbetssätten som tillämpas avviker
från dem som beskrivs här, nns det risk
för farlig exponering av strålningen.
• Öppna aldrig lasermodulen.
• Det är inte tillåtet att göra några
ändringar på lasern för att höja laserns
eekt.
• Tillverkaren övertar inget ansvar för
skador som har uppstått av att
säkerhetsanvisningarna har missaktats.
SYMBOLER
Läs bruksanvisningen.
Laserstråle. Titta inte in i strålen.
Laserklass 2.
P<1 mW
λ 650 nm
EN 60825-1: 2014

SE
11
FUNKTIONER
Funktioner som inte beskrivs i detta kapitel
förklaras på andra ställen i manualen.
Låssprint för såghuvud
Placera sprinten i det djupa spåret för att låsa
såghuvudet.
BILD 3
Placera sprinten i det grunda spåret för att
frigöra såghuvudet.
BILD 4
Skydd
När handtaget förs ned höjs det nedre skyddet
automatiskt. När handtaget förs upp återgår
det nedre skyddet till säkerhetsläge. Håll
händerna borta från klingan när handtaget
förs ned. Försök aldrig hindra det nedre
skyddets rörelse.
Låsvred för sågarm
Dra åt låsvredet för att förhindra att
såghuvudet rör sig fram och tillbaka vid korta
snitt, lossa för att låta såghuvudet röra sig.
MONTERING
1. För in bordsförlängningarna (10) i hålen
på basens sidor. Dra åt vingskruvarna
som håller fast bordsförlängningarna.
Bordsförlängningarnas översida ska vara i
plan med sågbordets yta. Detta ger större
yta för arbetsstycket att vila på.
2. Skruva fast inställningsvredet för gervinkel
(6) stadigt på sågbordets ände, ovanför
gerlåset.
3. För på dammpåsen (16) på
dammutloppet på produktens baksida.
VARNING!
Den faktiska vibrations- och bullernivån
under användning av verktyg kan skilja sig
från det angivna totalvärdet beroende på
hur verktyget används samt vilket material
som bearbetas. Identiera därför de
säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av
exponering i verkliga driftförhållanden (som
tar hänsyn till alla delar av arbetscykeln
såsom tiden när verktyget är avstängt
och när den körs på tomgång, utöver
igångsättningstiden).
BESKRIVNING
1. Strömbrytarspärr
2. Handtag
3. Strömbrytare
4. Nedre klingskydd
5. Klinga
6. Inställningsvred för gervinkel
7. Gerlås
8. Sågbord
9. Gervinkelskala
10. Bordsförlängning
11. Klämma
12. Anslag
13. Låsvred för fasvinkel
14. Fasvinkelskala
15. Låsvred för sågarm
16. Dammpåse
BILD 1
17. Spindelskruv
18. Låssprint för såghuvud
BILD 2

SE
12
• Se till att den inre änsen (E) sitter kvar
på spindeln.
BILD 6
7. Ta bort klingan (D) och
centrumhålsinsatsen (C). Sätt i
centrumhålsinsatsen i en ny klinga och
montera den nya klingan. Kontrollera att
rotationsriktningspilen på klingan pekar
i samma riktning som pilen på det övre
skyddet.
8. Sätt tillbaka den yttre änsen (B) och
spindelskruven (17). Placera änsen
med den kupade sidan mot klingan.
Håll spindellåsknappen intryckt och
dra åt spindelskruven moturs. Släpp
spindellåsknappen.
9. Vrid tillbaka svängtappsplattan och lås
den med skyddets svängtapp.
VARNING!
Kontrollera före användning att det nedre
skyddet rör sig lätt och korrekt och omsluter
klingan.
ANVÄNDNING AV
BORDSFÖRLÄNGNINGAR
1. Bordsförlängningarna (10) placeras på
vardera sidan av bordet och låses på plats
med vingskruvar.
2. Bordsförlängningarnas översida ska vara
i plan med sågbordets yta och ger större
yta för arbetsstycket att vila på.
3. Stöd arbetsstycket så att det är i plan med
sågbordet och så att avsågade delar inte
faller ned. Stöd långa arbetsstycken med
rullstöd eller liknande (säljs separat).
4. Om arbetsstycket inte är horisontellt
kommer snittet att få en oönskad fasning.
Stora arbetsstycken som inte stöds ökar risken
att klingan kläms fast så att kast uppstår, vilket
medför risk för allvarlig personskada.
4. Montera produkten på stadigt underlag
med skruvar i de 4 skruvhålen i basen.
Monteringsdetaljer säljs separat i Julas
varuhus och på www.jula.com.
HANDHAVANDE
VARNING!
• Undvik oavsiktlig start! Stäng av
produkten och dra ut stickproppen innan
någon av åtgärderna i detta avsnitt
utförs.
• Kontrollera före varje användning att
produkten är i gott skick. Kontrollera att
alla skruvförband är åtdragna, att
rörliga delar är korrekt justerade och rör
sig fritt, att inga delar är felmonterade
eller trasiga, att inga ledare är skadade
samt att inga andra faktorer föreligger
som kan påverka funktionen.
• Använd inte produkten om skydd eller
kåpor saknas eller är skadade. Rörliga
skydd måste kunna röra sig fritt och ska
stängas omedelbart.
BYTE AV KLINGA
1. Stäng av produkten och dra ut
stickproppen.
2. För upp det nedre klingskyddet ur vägen
och håll det där.
3. Lossa skyddets svängtapp så att
svängtappsplattan frigörs.
4. Sväng upp svängtappsplattan ur vägen.
5. Håll spindellåsknappen på såghuvudets
baksida intryckt.
6. Ta bort spindelskruven (17) och den yttre
änsen.
BILD 5
VIKTIGT!
• Spindelskruven är vänstergängad och
skruvas ut medurs.

SE
13
2. Fasvinkelskala
BILD 7
ANVÄNDNING AV DJUPSTOPP
Om snittet inte ska gå hela vägen genom
arbetsstycket används djupstoppskruven för att
ställa in önskat djup.
VARNING!
Justera bara den främre skruven. Den bakre
skruven hindrar klingan från att gå emot
sågbordet vid normal sågning. Justera inte den
bakre djupinställningsskruven.
1. Lossa låssprinten för såghuvudet.
2. För upp såghuvudet.
3. För djupstoppet (3) åt vänster för att
ansätta djupstoppskruven (1).
4. För ned såghuvudet för att kontrollera
inställningen.
5. För att ändra inställningen, lossa först
djupstoppmuttern med ngergrepp på
djupstoppskruven.
Vrid djupstoppskruven (1) medurs för att
minska djupet och moturs för att öka djupet.
Dra åt djupstoppmuttern (2) efter justering.
6. Om så önskas, tryck djupstoppet (3) åt
höger så att det inte är ansatt.
BILD 8
SÅGNING
1. Lossa låssprinten för såghuvudet.
2. Kontrollera att alla vred är åtdragna
(för gervinkel, fasvinkel och
bordsförlängningar).
3. Avlägsna eventuellt sågspån och andra
föroreningar från anslaget. Placera
arbetsstycket mot anslaget.
4. Passa in såglinjemarkeringen på
arbetsstycket mot klingan.
INSTÄLLNING AV GERVINKEL
Gersågning innebär vertikal sågning med
önskad vinkel i horisontalled. Gervinkel 45°
används ofta för att foga samman två delar
i rät vinkel. Gervinkel 30° används ofta för
skäftfogar eller fasade ändar.
1. Lossa inställningsvredet för gervinkel
genom att vrida det omkring 1/4 varv
moturs.
2. Tryck ned gerlåset för att frigöra
sågbordet. Håll gerlåset nedtryckt och
ytta sågbordet till önskad vinkel.
3. Läs av vinkeln på gervinkelskalan. När
gerlåset släpps, låses bordet vid något av
gervinkellägena 22,5°, 30°, 45° eller 90°
till vänster eller höger.
4. Dra åt inställningsvredet för gervinkel när
önskad gervinkel ställts in.
5. Placera arbetsstycket mot anslaget, lås
fast det med klämman och såga.
INSTÄLLNING AV FASVINKEL
Vid fassågning lutar snittet i vertikalled.
Fassågning kan användas vid gersågning
av breda och tunna arbetsstycken.
Samtidig fassågning och gersågning kallas
kombinationssågning. Kombinationssågning
används ofta för krönlister, tavelramar och
liknande.
1. Lossa låsvredet för fasvinkel baktill på
produkten.
2. Sätt klingan till önskad vinkel. Läs av
vinkeln på fasvinkelskalan.
3. Lås klingan genom att vrida låsvredet för
fasvinkel medurs. Dra åt stadigt, men inte
för hårt.
4. Provsåga en skrotbit för att kontrollera att
fasvinkeln är korrekt.
Om så behövs, korrigera fasvinkeln före
sågning.
1. Låsvred för fasvinkel

SE
14
UNDERHÅLL
VARNING!
Stäng av produkten och dra ut strickproppen
före rengöring och underhåll.
RENGÖRING
Rengör produkten utvändigt med en fuktad
trasa efter varje användning.
KONTROLL OCH KALIBRERING AV
ANSLAG
Anslaget håller arbetsstycket xerat medan
bordet och/eller klingan ställs in till önskad
gervinkel och/eller fasvinkel. För exakt sågning
måste anslaget vara vinkelrätt (90°) mot
klingan.
1. Innan arbetet inleds, provsåga i en
skrotbit med sågbordet satt till 90°.
2. Kontrollera snittet med vinkelhake. Vinkeln
kan också kontrolleras genom att den ena
biten vänds 180° och snittytorna trycks
mot varandra.
3. Om någon av dessa kontroller visar att
snittet inte har 90° vinkel måste anslaget
justeras.
JUSTERING AV ANSLAG
1. För ned såghuvudet och lås det med
låssprinten.
2. Placera en vinkelhake på bordet med
ena sidan mot klingan och den andra
mot anslaget. Eventuella avvikelser syns
tydligt. OBS! Vinkelhaken måste ligga an
mot klingans sida, inte mot tänderna, för
korrekt avläsning.
3. Anslaget sitter fast med skruvar i vardera
änden. Lossa skruvarna något och knacka
försiktigt anslaget till korrekt läge med
en gummiklubba eller liknande. Dra åt
skruvarna och gör en ny provsågning.
Upprepa tills anslaget är korrekt justerat.
OBS!
För att undvika att arbetsstycket kapas
för kort, passa in klingans kant mot
såglinjemarkeringen, med resten av klingans
bredd på spillsidan om linjen.
5. Säkra arbetsstycket med klämman.
Kontrollera att arbetsstycket är horisontellt
och har korrekt stöd, vid behov med
rullstöd eller liknande.
6. Fatta tag i såghandtaget, tryck in den
ena strömbrytarspärren med tummen
och tryck in strömbrytaren för att starta
produkten och aktivera såglinjelasern.
OBS!
Om såglinjelasern inte är i linje med
såglinjemarkeringen, släpp strömbrytaren
och ytta arbetsstycket före sågning.
7. Tryck lätt nedåt för att såga.
– För smala arbetsstycken, tryck rakt
nedåt för att såga av arbetsstycket
utan att ytta såghuvudet.
– För breda arbetsstycken, för klingan
över arbetsstycket under sågning.
Tryck inte hårt nedåt med handtaget.
Släpp strömbrytaren om klingan
kläms fast i snittet.
8. När snittet är slutfört, för upp såghuvudet,
släpp strömbrytaren och vänta tills alla
rörliga delar har stannat helt. Frigör
klämman och ta bort arbetsstycket från
produkten.
9. Stäng av produkten och dra ut
stickproppen efter avslutad användning.
Rengör produkten och förvara den
inomhus och oåtkomligt för barn.

SE
15
JUSTERING ELLER BYTE AV
SÅGBORD
Om sågbordet skadas måste det bytas ut.
1. Avlägsna de 4 skruvarna som håller fast
sågbordet.
2. Montera ett nytt sågbord. Sätt tillbaka de
4 skruvarna och dra åt dem lätt.
JUSTERING AV SÅGBORD
1. För ned såghuvudet och lås det med
låssprinten.
2. Justera sågbordet så att klingans högra
sida precis går fri från sågbordets kant.
3. Lossa låsvredet för fasvinkel och sätt
fasvinkeln till 45° åt vänster.
4. Kontrollera att klingans vänstra sida går fri
från sågbordet.
5. Dra åt de 4 skruvarna som håller fast
sågbordet.
4. Dra åt skruvarna stadigt. Gör en sista
provsågning och fortsätt sedan med
arbetet.
KALIBRERING AV GERVINKELSKALA
När anslagets vinkel kontrollerats och vid behov
korrigerats till 90° mot klingan, kontrollera att
gervinkelskalan är korrekt inställd.
1. Lossa skruven som håller fast
gervinkelskalan.
2. Vrid så att visaren pekar exakt på 90°.
3. Dra åt skruven.
KALIBRERING AV FASVINKELSKALA
För exakt sågning måste klingan vara vertikal i
förhållande till sågbordet.
1. För att kontrollera vinkeln, placera
såghuvudet i vertikalt läge. Gör ett
provsnitt i en tjock skrotbit med plana
sidor.
2. Kontrollera snittet med vinkelhake.
Snittets vinkel ska vara exakt 90°.
3. Vinkeln kan också kontrolleras genom att
den ena biten vänds 180° och snittytorna
trycks mot varandra.
– Om snittet inte är helt vertikalt
kommer bitarna att bilda en liten
vinkel.
4. Om så behövs kan fasvinkelinställningen
justeras med inställningsskruven på höger
sida, nedanför låsvredet för fasvinkel.
5. När fasvinkelinställningen justerats,
justera fasvinkelskalan så att den visar 0°
när klingan är vertikal. Lossa skruven som
håller fast visaren, justera den så att den
ligger rakt över markeringen 0° och dra
åt skruven.

SE
16
FELSÖKNING
Problem Möjlig orsak Förslag till åtgärd
Produkten startar
inte. Ingen strömförsörjning. • Kontrollera att nätuttaget är spänningssatt.
• Kontrollera att stickproppen är isatt.
Produkten fungerar
intermittent eller
verkar svag.
• För låg försörjningsspänning
eller olämplig
förlängningssladd.
• Slitna eller skadade
kolborstar.
• Kontrollera strömförsörjningen och eventuell
förlängningssladd.
• Kontrollera kolborstarna och byt ut dem om
de är skadade eller slitna.
Brännmärken på
snittytorna.
• Smuts på klingan.
• Klingan fastnar i
arbetsstycket.
• Rengör klingan med alkohol, lacknafta eller
liknande.
• Kontrollera att arbetsstycket är korrekt
placerat på sågbordet. Arbetsstycket måste
vara plant och horisontellt, tryckt mot
anslaget och ha stöd i ändarna.
Arbetsstycket isar
sig.
• Arbetsstyckets bearbetade
sida är vänd nedåt.
• Klingan är slö eller skadad.
• Olämplig klinga för
materialet.
• Arbetsstycket har inte korrekt
stöd.
• Arbetsstyckets bearbetade sida ska vara vänd
uppåt eller mot användaren. Flisning uppstår
lätt på undersidan och/eller baksidan.
• Kontrollera med avseende på skadade
tänder. Skärp eller byt ut klingan.
• Följ klingtillverkarens rekommendationer för
material. Vid kapsågning av hårda trädslag
samt för precisionssågning, använd tunn
klinga med minst 60 tänder.
• Placera en tunn skrotbit, exempelvis 1/4”
plywood, under eller bakom arbetsstycket för
att motverka isning av snittets kanter.
Klingan fastnar,
varvtalet sjunker
eller produkten
stannar.
• Arbetsstycket är fel placerat
eller ändarna har inte korrekt
stöd.
• Materialet är vått eller
förorenat eller klingan är
olämplig för materialet.
• Arbetsstycket måste ligga an plant mot
sågbordet, tryckt mot anslaget och ha stöd i
ändarna.
• Kontrollera materialet skick samt att klingan
är lämplig för materialet.
Klingan går inte
hela vägen genom
arbetsstycket.
• Djupstoppet är ansatt.
• Djupstoppet är felinställt.
• Tryck djupstoppet åt höger så att det inte är
ansatt.
• Justera djupstoppskruven till önskat djup.

NO
17
• Hvis verktøyet brukes utendørs, skal du
bare bruke skjøteledninger som er
godkjent for utendørs bruk. Ledninger
beregnet for utendørs bruk reduserer
faren for el-ulykker.
• Hvis el-verktøyet må brukes i et fuktig
miljø – bruk jordfeilbeskyttet
strømtilkobling. Jordfeilbryter reduserer
faren for el-ulykker.
PERSONLIG SIKKERHET
• Vær oppmerksom. Vær alltid forsiktig og
bruk sunn fornuft når du arbeider med
el-verktøy. Ikke bruk el-verktøy hvis du er
trøtt eller påvirket av narkotika, legemidler
eller alkohol. Når du bruker el-verktøy kan
ett øyeblikks manglende oppmerksomhet
føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk
beskyttelsesbriller. Sikkerhetsutstyr som
støvltermaske, sklisikre vernesko, hjelm
og hørselvern, avhengig av verktøyets
type og bruksområde, reduserer faren for
personskade.
• Unngå utilsiktet start. Kontroller at
strømbryteren står i avslått posisjon før du
setter inn støpselet eller løfter/bærer
verktøyet. Ulykkesfaren er stor hvis
el-verktøyet bæres med en nger på
strømbryteren, eller hvis strøm kobles til
verktøy når strømbryteren er startstilling.
• Fjern skrunøkler og lignende før verktøyet
startes. Nøkler eller lignende som sitter
igjen på en roterende del på verktøyet,
kan forårsake personskade.
• Ikke strekk deg for langt. Sørg for å ha
godt fotfeste og god balanse til enhver tid.
Det gir bedre kontroll over el-verktøyet i
uventede situasjoner.
• Bruk passende klær. Ikke bruk løstsittende
klær eller smykker. Hold hår, klær og
hansker unna bevegelige deler.
Løstsittende klær, smykker og langt hår
kan sette seg fast i bevegelige deler.
• Hvis det nnes utstyr for støvavsug og
støvoppsamling, skal dette kobles til og
SIKKERHETSANVISNINGER
ADVARSEL!
Les alle advarsler, sikkerhetsanvisninger og
andre anvisninger. Manglende overholdelse
av anvisninger og sikkerhetsanvisninger kan
medføre el-ulykker, brann og/eller alvorlig
personskade. Ta vare på disse anvisningene
og sikkerhetsanvisningene for fremtidig bruk.
ARBEIDSOMRÅDE
• Arbeidsområdet skal holdes rent og godt
opplyst. Uoversiktlige og mørke steder gir
økt fare for skader.
• Ikke bruk el-verktøy i eksplosive miljøer,
for eksempel i nærheten av brannfarlig
væske, gass eller støv. El-verktøy skaper
gnister som kan antenne støv og damp.
• Hold barn og andre personer på trygg
avstand når el-verktøy er i bruk.
Distraksjoner kan føre til at man mister
kontroll over verktøyet.
EL-SIKKERHET
• El-verktøyets støpsel må passe til
stikkontakten. Foreta aldri endringer på
støpselet. Bruk aldri adaptere sammen
med jordet el-verktøy. Ikke-modiserte
støpsler og egnede stikkontakter reduserer
risikoen for el-ulykker.
• Unngå kroppskontakt med jordede
overater som rør, radiatorer, komfyrer og
kjøleskap. Risikoen for el-ulykker øker hvis
kroppen din jordes.
• Ikke utsett el-verktøy for regn eller fukt.
Hvis det kommer vann inn i el-verktøy,
øker faren for el-ulykker.
• Vær forsiktig med ledningen. Ikke bruk
ledningen til å bære eller dra verktøyet,
og ikke trekk i ledningen når du skal trekke
ut støpselet. Beskytt ledningen mot
varme, olje, skarpe kanter og bevegelige
deler. Skadde eller ødelagte ledninger
øker faren for el-ulykker.

NO
18
• Bruk el-verktøy, tilbehør, bits osv. i henhold
til anvisningene, og ta hensyn til
gjeldende arbeidsforhold og det arbeidet
som skal utføres. Det kan være farlig å
bruke el-verktøy til andre formål enn det
er beregnet for.
• Hold håndtak og gripeater rene, tørre og
frie for olje og fett. Glatte håndtak og
gripeater gjør verktøyet vanskelig å holde.
SERVICE
• Service på el-verktøy må bare utføres av
kvalisert personell som bruker originale
reservedeler. Det sikrer at el-verktøyet
alltid er i forsvarlig stand.
SPESIELLE SIKKERHETSANVISNINGER
FOR KAPP/GJÆRSAGER
• Alle varselsymboler på elverktøyet må
være godt synlige.
• Ikke sett noe oppå verktøyet. Hvis
verktøyet velter eller du kommer borti
sagbladet, kan det føre til alvorlige skader.
• Kontroller at sagbladbeskyttelsen fungerer
som den skal og beveger seg fritt. Klem
aldri fast sagbladbeskyttelsen i åpen
posisjon.
• Forsøk aldri å rydde bort trebiter, sagspon
eller lignende fra sagen mens den er i
gang. Still først sagarmen i hvileposisjon
og slå elverktøyet av med strømbryteren.
• Før kun sagbladet mot arbeidsstykket
mens sagen er i gang. Ellers er det fare for
kast dersom sagbladet setter seg fast i
arbeidsemnet.
• Hold håndtak tørre, rene og frie for olje
og fett. Fettete og oljete håndtak er glatte
og gjør at du kan miste kontrollen.
• Det skal ikke være verktøy, sagspon eller
lignende på elverktøyets arbeidsate når
du skal sage. Kun arbeidsemnet skal være
der. Små trebiter eller andre gjenstander
som kommer i kontakt med det roterende
sagbladet kan kastes mot brukeren i høy
hastighet.
benyttes på riktig måte. Slikt utstyr kan
redusere faren for problemer forårsaket av
støv.
• Ikke la din erfaring med arbeid med
lignende verktøy gjøre deg altfor selvsikker
og få deg til å ignorere
sikkerhetsanvisningene for verktøyet.
Husk at et øyeblikks uoppmerksomhet
eller slurv er nok til å forårsake alvorlig
personskade.
BRUK OG VEDLIKEHOLD AV
ELVERKTØY
• El-verktøyet må ikke overbelastes. Bruk
riktig el-verktøy til det planlagte arbeidet.
Verktøyet fungerer bedre og sikrere med
den belastningen det er beregnet for.
• Ikke bruk verktøyet dersom det ikke kan
slås av og på med strømbryteren.
El-verktøy som ikke kan styres med
strømbryteren, er farlige og må repareres.
• Trekk ut støpselet og/eller ta ut batteriet
før du gjør justeringer, bytter tilbehør eller
rydder vekk el-verktøyet. Slike
forebyggende sikkerhetstiltak reduserer
risikoen for at el-verktøyet startes
utilsiktet.
• El-verktøy som ikke er i bruk, skal
oppbevares utilgjengelig for barn. Ikke la
barn eller personer som ikke kjenner
el-verktøyet, eller som ikke har lest disse
anvisningene, bruke det. El-verktøy er
farlige hvis de brukes av uerfarne personer.
• Vedlikehold el-verktøyet. Kontroller at
bevegelige deler er riktig justert og
beveger seg fritt, at ingen deler er feil
montert eller ødelagt, samt at det ikke
foreligger andre forhold som kan påvirke
funksjonen. Hvis el-verktøyet er skadet,
må det repareres før det tas i bruk igjen.
Mange ulykker forårsakes av dårlig
vedlikeholdt el-verktøy.
• Hold skjæreverktøy skarpe og rene.
Skjæreverktøy som vedlikeholdes riktig og
har skarpe egger, låser seg sjeldnere og er
lettere å kontrollere.

NO
19
• Oppbevar alltid elverktøyet på en sikker
måte. Oppbevaringsplassen må være tørr
og låsbar, slik at verktøyet ikke blir skadet
under oppbevaringen og ingen
uvedkommende får tilgang.
• Forlat aldri verktøyet uten tilsyn før det har
stanset helt. Kappeverktøy som fortsatt
beveger seg kan forårsake skader.
• Ikke bruk elverktøyet dersom ledningen er
skadet. Ikke ta på den skadde ledningen,
og trekk ut støpselet dersom ledningen
blir skadet mens du arbeider. Skadde
ledninger øker faren for elektrisk støt.
NEDRE SAGBLADBESKYTTELSE
• Bruk aldri produktet dersom den nedre
sagbladbeskyttelsen ikke er montert. Hvis
den nedre sagbladbeskyttelsen tar skade
eller ikke fungerer, skal du slå av produktet
umiddelbart og trekke ut støpselet.
Produktet skal ikke brukes før det har blitt
reparert. Kontroller regelmessig at den
nedre beskyttelsen fungerer som den skal.
Rengjør den nedre sagbladbeskyttelsen
med en fuktig klut ved behov.
REDUKSJON AV STØY OG
VIBRASJON
• Planlegg arbeidet slik at eksponering for
kraftig vibrasjon fordeles over lengre tid.
• For å begrense støy og vibrasjon ved bruk
må du begrense brukstiden, bruke
driftsfunksjoner med lavt vibrasjons- og
støynivå og egnet verneutstyr.
• Iverksett tiltakene nedenfor for å
minimere farene ved eksponering for
vibrasjon og/eller støy:
– Verktøyet må kun brukes i henhold til
disse anvisningene.
– Kontroller at verktøyet er i god stand.
– Bruk tilbehør som er i god stand, og
som egner seg for oppgaven.
– Hold godt fast i håndtak/gripeater.
• Hold gulvet rent fra sagspon og andre
materialrester. De utgjør en risiko for å skli
eller snuble.
• Spenn alltid arbeidsemnet skikkelig fast.
Det er sikrere å spenne fast arbeidsemnet
med en tvinge, enn å holde det i hånden.
Ikke sag i arbeidsemner som ikke sitter
godt nok fast. Hvis du gjør det, havner
hånden din altfor nær det roterende
sagbladet.
• Bruk kun elverktøyet til den typen
materiale som den er beregnet for.
Ellers kan det bli overopphetet.
• Hvis sagbladet setter seg fast, skal du slå
av elverktøyet og holde arbeidsemnet fast
til sagbladet slutter å rotere. For å unngå
kast skal du ikke forsøke å ta løs
arbeidsemnet før sagbladet har stanset.
Finn ut hvorfor sagbladet satte seg fast,
og løs problemet før du starter verktøyet
igjen.
• Bruk aldri sagblad som er sløve, bøyde
eller skadet. Sagblader med sløve eller
skjeve sagtenner gir smale sagesnitt.
Dette øker friksjonen, risikoen for at
sagbladet setter seg fast og risikoen for
kast.
• Bruk alltid sagblader av riktig størrelse og
med riktige monteringshull (f.eks.
stjerneformede eller runde). Sagblader
som ikke passer til sagens feste, mister
raskt rundheten, og blir da vanskelige å
holde under kontroll. Bruk aldri sagblader
i hurtigstål (HSS-stål). Denne typen
sagblader går lett i stykker.
• Ikke ta på sagbladet etter avsluttet saging
før det har svalnet. Sagbladet blir svært
varmt under sagingen.
• Bruk aldri verktøyet uten innmatingsplate.
Hvis platen er ødelagt, skal den byttes ut.
Hvis det er feil på innmatingsplaten, kan
du skade deg på sagbladet.
• Kontroller ledningen regelmessig. Hvis
den er skadet, må den skiftes ut av en
kvalisert servicerepresentant. Hvis
skjøteledningen er skadet, skal den byttes
ut. Da ivaretas sikkerheten.

NO
20
TEKNISKE DATA
Nominell spenning 230-240 V ~50 Hz
Turtall 4350 o/min
Eektforbruk 2000 W
Sagbladkapasitet 305 x 25,4 mm
Sagekapasitet:
45°/90° 90 x 240 mm
90°/45° 48 x 340 mm
45° – +45° 48 x 240 mm
90°/90° 90 x 340 mm
Vekt 19,8kg
Kabellengde 1,8 m
Beskyttelsesklasse II
Laserklasse 2
Bølgelengde, laser 650nm
Lasereekt ≤ 1 mW
Lydtrykknivå, LpA 94,6 dB(A), K=3 dB
Lydeektnivå, LwA 107,6 dB(A), K=3 dB
Bruk alltid hørselsvern!
Den angitte verdien for vibrasjon og støy,
som er målt i henhold til standardiserte
testmetoder, kan brukes til å sammenlikne
ulike verktøy og til å gi en foreløpig vurdering
av eksponering. Måleverdiene er fastsatt i
henhold til EN62841-3-9:2015.
ADVARSEL!
Det faktiske vibrasjons- og støynivået ved bruk av
verktøy kan avvike fra den angitte totalverdien,
avhengig av hvordan verktøyet brukes og hvilket
materiale som bearbeides. Finn derfor ut hvilke
sikkerhetstiltak som er nødvendig for å beskytte
brukeren, på grunnlag av en vurdering av
eksponeringen under reelle driftsforhold (som
tar hensyn til alle delene av arbeidsprosessen,
som tiden når verktøyet er avslått, og når det
kjøres på tomgang, utover igangsettingstiden).
– Vedlikehold og smør verktøyet i
henhold til disse anvisningene.
LASER
• Ikke se rett inn i strålen.
• Ikke rett laserstrålen mot mennesker, dyr
eller reekterende ater. Selv en
laserstråle med lav eekt kan skade
øynene.
• Hvis arbeidsmetoden som brukes, avviker
fra den som beskrives her, er det risiko for
farlig eksponering av strålingen.
• Åpne aldri lasermodulen.
• Det er ikke tillatt å gjøre noen endringer
på laseren for å forsterke laserens eekt.
• Produsenten påtar seg intet ansvar for
skader som har oppstått som følge av at
sikkerhetsanvisningene ikke har blitt fulgt.
SYMBOLER
Les bruksanvisningen.
Laserstråle. Ikke se inn i strålen.
Laserklasse 2.
P<1 mW
λ 650 nm
EN 60825-1: 2014
Beskyttelsesklasse II.
Godkjent i henhold til gjeldende
direktiver/forskrifter.
Kassert produkt skal gjenvinnes
etter gjeldende forskrifter.
