Metra Electronics 99-7809B User manual

CAUTION! All accessories, switches, climate
controls panels, and especially air bag indicator
lights must be connected before cycling the
ignition. Also, do not remove the factory radio
with the key in the on position, or while the
vehicle is running.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 4/30/18 INST99-7809B
INSTALLATION INSTRUCTIONS
99-7809B
KIT FEATURES
• ISO DIN radio provision with pocket
• ISO DDIN radio provision
• Painted matte black

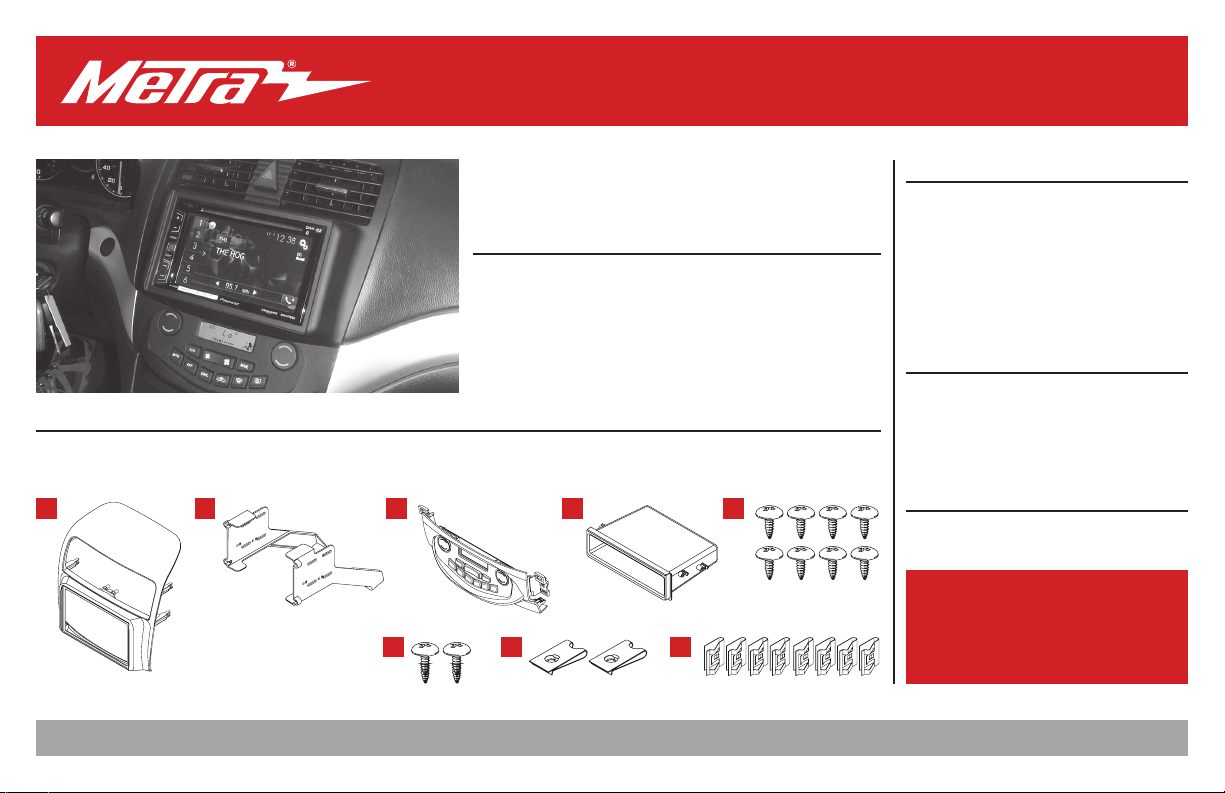

KIT COMPONENTS
• A) Radio trim panel • B) Radio brackets • C) Climate control • D) Pocket • E) (8) #8 x 3/8” Phillips screws • F) (2) #10 x 3/4” Phillips screws
• G) (2) #8 Speed clips • H) (8) PC-7871B Panel clips• Wire harness (not shown)
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• 5/16” socket wrench • Rotary cutting tool
TABLE OF CONTENTS
Dash Disassembly ..............................................2-4
Kit Assembly
– ISO DIN radio provision with pocket .................5
– ISO DDIN radio provision ....................................6
Wiring Instructions ................................................7
Kit Programming ...................................................8
WIRING & ANTENNA CONNECTIONS
Wiring Harness: Included
Antenna Adapter: Not required
Steering wheel control interface: ASWC-1
(sold separately)
Acura TSX 2004-2008
A B C D E
F G H

1.800.221.0932
|
MetraOnline.com
2
DASH DISASSEMBLY
Attention! Turn the fan speed all the way up,
and then turn the recirculation button off,
prior to turning the vehicle off and removing
the radio/climate control assembly.

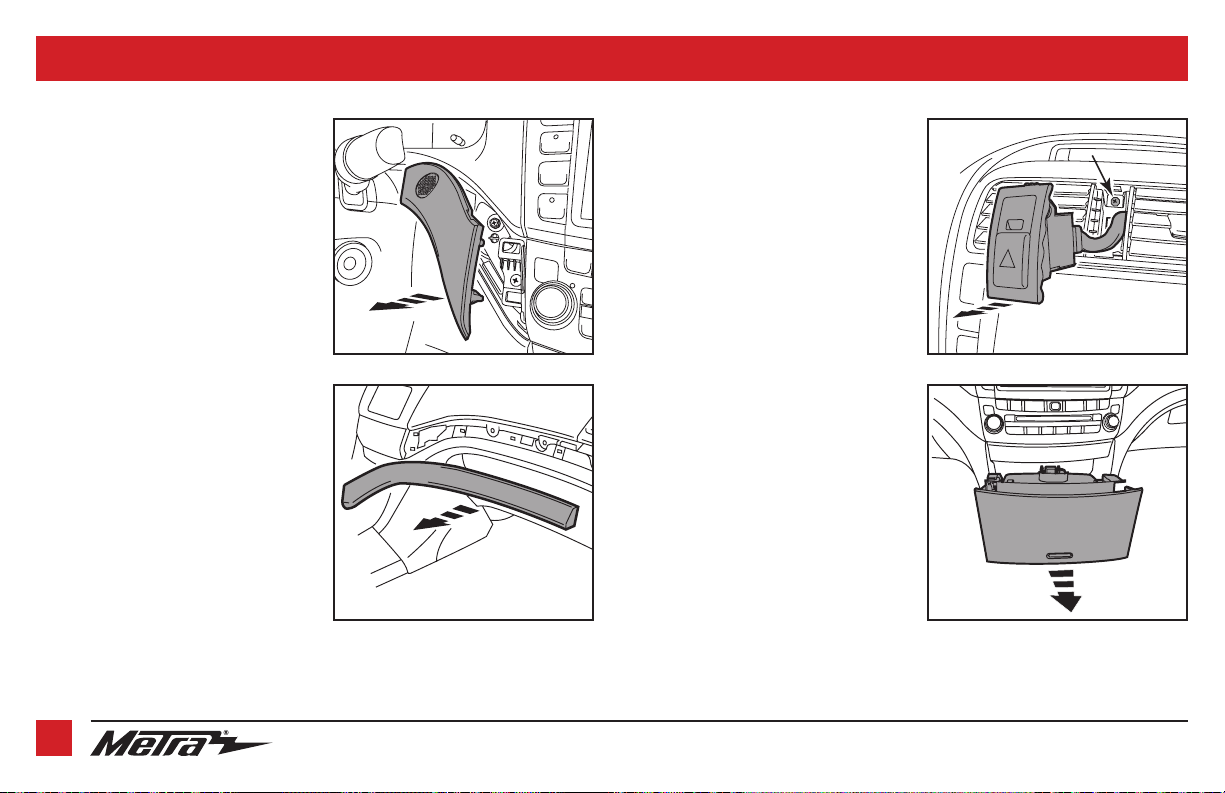

1. Unclip and remove the (2) trim
panels on either side of the radio. The
driver side trim will have the cabin
temperature sensor attached to it
(Figures A, B)
Note: Complete removal should not
be necessary. If you do remove this
trim it must be reconnected prior to
programming the new climate controls.
2. Remove (1) Phillips screw on either side
of the radio.
3. Unclip and remove the hazard button
above the factory radio, and remove (1)
Phillips screw exposed between the a/c
vents. (Figure C)
4. Unclip and remove the pocket below the
radio. (Figure D)
Continued on the next page
(Figure A) (Figure C)
(Figure B) (Figure D)

REV. 4/30/2018 INST99-7809B 3
DASH DISASSEMBLY (CONT)
(Figure E) (Figure G)(Figure F)
5. Remove (2) 5/16” bolts under the radio
facing up that secure the radio brackets.
(Figure E)
6. Unclip, unplug and then remove the
factory radio/climate control assembly.
(Figure F)
7. Remove the a/c vents from the factory
panel and set aside for kit assembly.
(Figure G)
Continued on the next page

1.800.221.0932
|
MetraOnline.com
4
DASH DISASSEMBLY (CONT)
(Figure H) (Figure I)

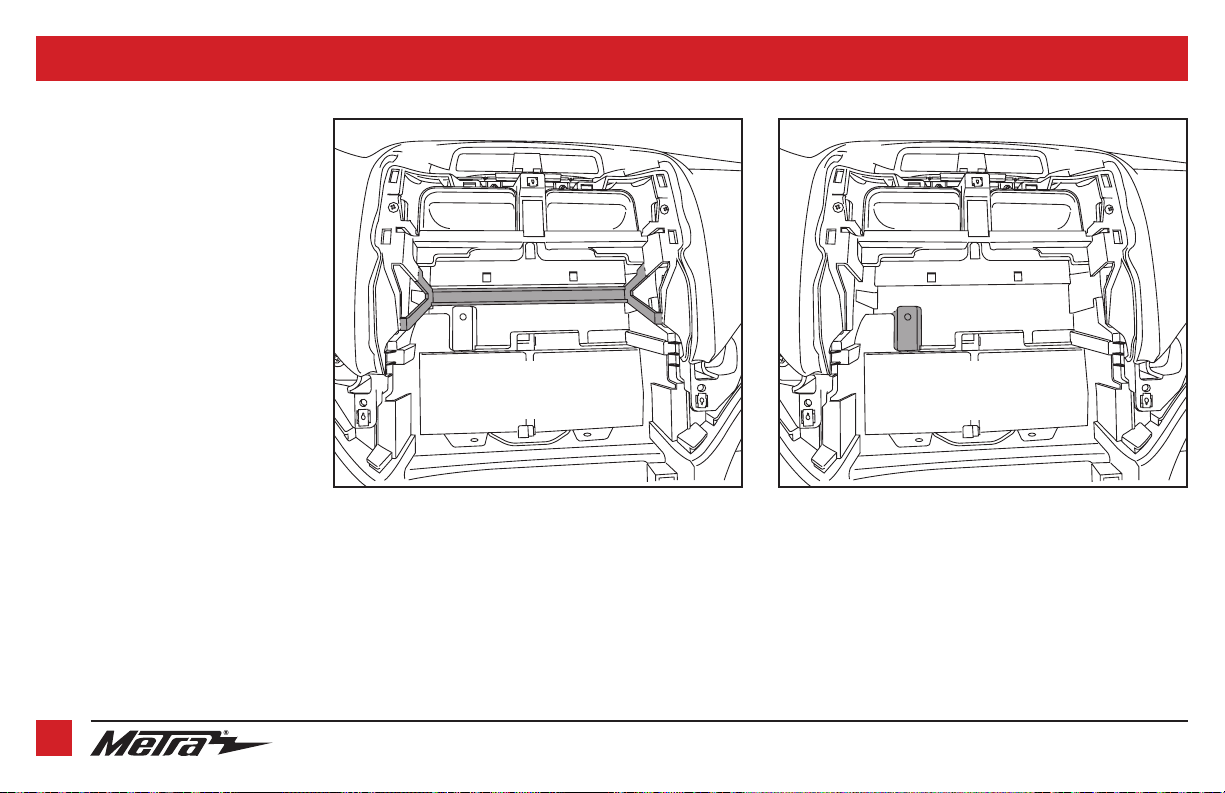

8. Using a rotary cutting tool, cut and
remove the plastic shaded areas from
the radio cavity. (Figures H, I)
Continue to Kit Assembly
Remove this shaded
area first
Remove this shaded
area second

REV. 4/30/2018 INST99-7809B 5
KIT ASSEMBLY
ISO DIN radio provision with pocket

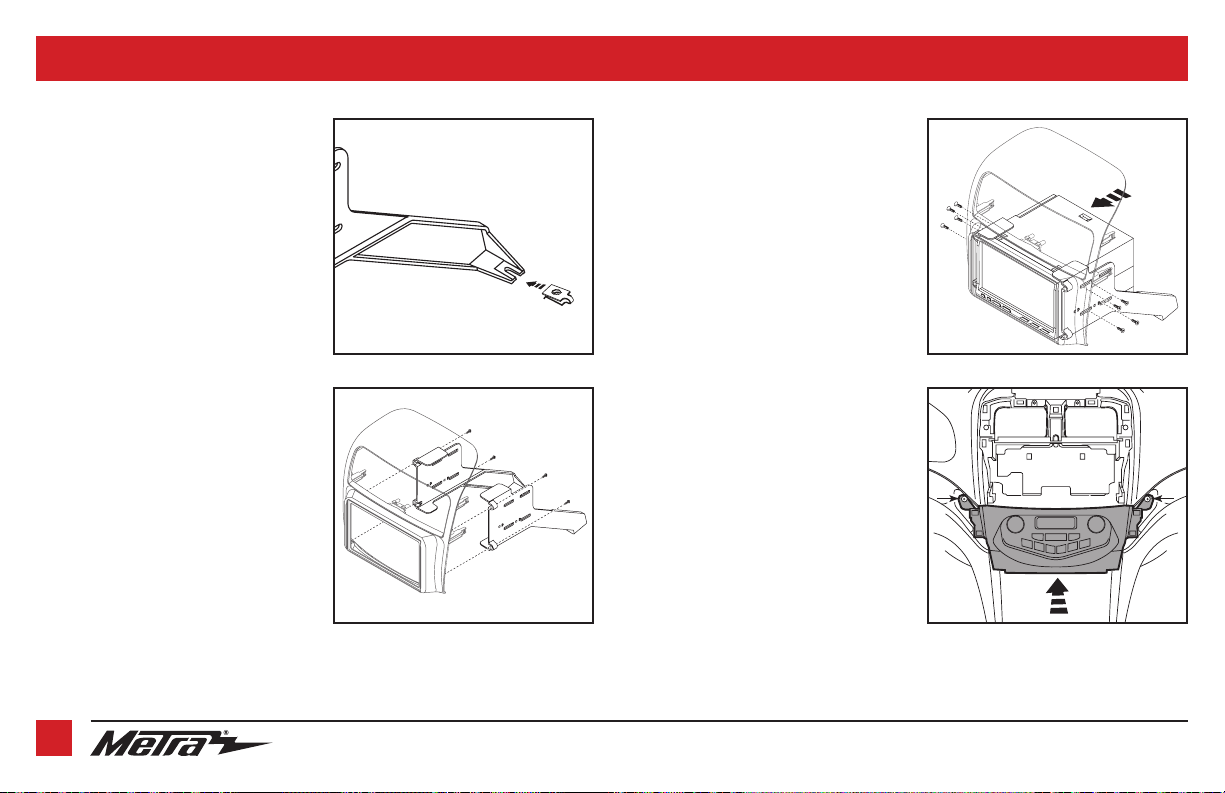

1. Attach the (8) PC-7871B panel clips to the
99-7809 radio trim panel .
2. Attach (1) #8 speed clip provided to each
radio bracket as shown. (Figure A)
Note: This will be the lower mounting point
where the factory 5/16” screws were removed .
3. Attach the radio brackets to the radio trim
panel using (4) #8 x 3/8” Phillips screws
provided. (Figure B)
4. Mount the pocket to the bracket/panel
assembly with (4) #8 x 3/8” Phillips
screws provided. (Figure C)
5. Remove the metal “DIN” sleeve and
trim ring from the aftermarket radio.
6. Slide the radio into the assembly and
secure with screws supplied with the
radio. (Figure C)
7. Clip the a/c vents removed in step #7 of
the disassembly into the radio trim panel .
(Figure A) (Figure C)
(Figure B) (Figure D)
8. Locate the factory wiring harness and
antenna plug in the dash and make all
necessary connections to the radio. Metra
recommends using the proper mating
adapters from Metra and/or AXXESS .
9. Plug in and clip the Metra climate control
assembly into the dash. (Figure D)
10. Proceed to the Wiring Instruction
section of this manual before mounting
the radio assembly into the dash and
completing the dash assembly.
11. After the Metra climate controls are
programmed and tested, mount the
new radio assembly into the dash,
secure the lower radio bracket mounting
points with (2) #10 x 3/4” Phillips screws
provided, and reassemble the dash in
reverse order of disassembly.
Continue to Wiring Instructions

1.800.221.0932
|
MetraOnline.com
6
KIT ASSEMBLY
ISO DDIN radio provision
1. Attach the (8) PC-7871B panel clips to the
99-7809 radio trim panel .
2. Attach (1) #8 speed clip provided to each
radio bracket as shown. (Figure A)
Note: This will be the lower mounting
point where the factory 5/16” screws
were removed.
3. Attach the radio brackets to the radio
trim panel using (4) #8 x 3/8” Phillips
screws provided. (Figure B)
4. Slide the radio into the assembly and
secure with screws supplied with the
radio. (Figure C)
5. Clip the a/c vents removed in step #7
of the disassembly into the radio trim
panel .
(Figure C)
(Figure D)
6. Locate the factory wiring harness and
antenna plug in the dash and make all
necessary connections to the radio. Metra
recommends using the proper mating
adapters from Metra and/or AXXESS .
7. Plug in and clip the Metra climate control
assembly into the dash. (Figure D)
8. Proceed to the Kit Programming section
of this manual before mounting the
radio assembly into the dash and
completing the dash assembly.
9. After the Metra climate controls are
programmed and tested, mount the
new radio assembly into the dash,
secure the lower radio bracket mounting
points with (2) #10 x 3/4” Phillips screws
provided, and reassemble the dash in
reverse order of disassembly.
Continue to Wiring Instructions
(Figure A)
(Figure B)

REV. 4/30/2018 INST99-7809B 7
WIRING INSTRUCTIONS
From the 20-pin harness:
• Connect the Red wire to the ignition wire
of the aftermarket radio.
• Connect the Yellow wire to the radio’s
12-volt battery or memory wire.
• Connect the Black wire to the radio’s
ground wire.
• Connect the Blue wire to the antenna
turn on wire of the aftermarket radio. (if
applicable)
• Connect the Orange wire to the
illumination wire of the aftermarket
radio. If the aftermarket radio has
no illumination wire just tape off the
Orange/White wire.
• Connect the White wire to the left front
positive speaker output.
• Connect the White/Black wire to the left
front negative speaker output.
• Connect the Gray wire to the right front
positive speaker output.
• Connect the Gray/Black wire to the right
front negative speaker output.
• Connect the Green wire to the radio’s left
rear positive speaker output.
• Connect the Green/Black wire to the
radio’s left rear negative speaker output.
• Connect the Purple wire to the radio’s
right rear positive speaker output.
• Connect the Purple/Black wire to the
radio’s right rear negative speaker
output.
Additional 12-pin harness
(ASWC harness)
This 12-pin harness is to be used in
conjunction with the ASWC-1 (not included).
Please refer to ASWC instructions for
programming. The ASWC-1 is to retain the
factory steering wheel controls if equipped.
Plug the 6-pin connector into the 99-7809
climate control panel.
Plug the 20-pin connector to the vehicle side
harness.
Caution:
99-7809 applications only require the auto
A/C plug locations. DO NOT use the manual
plug location.
The micro B USB connection is for future
software updates to this if necessary.
See axxessinterface.com for updating
information.
Please disregard the white/red, white/
black, and black wires with bullet
connectors coming from the 6-way plug.
These are not used in any of the current 99-
7809 applications.
Please disregard the plug location above the
micro B USB connection. It will not be used .
Continue to Kit Programming
on back cover

KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
IMPORTANT
If you are having difficulties with the installation of this product,
please call our Tech Support line at 1-800-253-TECH. Before
doing so, look over the instructions a second time, and make
sure the installation was performed exactly as the instructions
are stated. Please have the vehicle apart and ready to perform
troubleshooting steps before calling.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 4/30/18 INST99-7809B
INSTALLATION INSTRUCTIONS
99-7809B
KIT PROGRAMMING
After all connections are made and before installing the radio assembly into the dash, you must program the kit.
1. **** Before programming the climate controls, make sure all connections are made to the Metra climate controls and the
temperature sensor on the driver side dash trim is plugged in, failure to do so will cause the kit to not program properly. ****
2. Start the vehicle.
3. With the vehicle running, press and hold the rear defrost button until the display backlight starts to flash.
4. Release the rear defrost.
5. The display will continue to flash for up to 60 seconds, do nothing until it stops flashing.
6. When the display stops flashing test the climate control functionality. If they work properly, continue with the dash assembly .
7. If the climate controls do not function properly turn off the vehicle and check that all connections are secure. After all
connections are verified, try to program the kit once more while writing down the codes that flash on the display during the
process (this is important information you may need if you must call Technical Support).
**** Note: Factory clock and cabin temperature display at the top of the dash will be lost. The new radio will have a clock on the
radio display, and the new Metra climate control display will show the temperature information.
Note: Press and hold the “Dual” button for 5 seconds to switch the temp display between Fahrenheit and Celsius.

¡PRECAUCIÓN! Todos los accesorios, interruptores,
paneles de controles de clima y especialmente las
luces del indicador de las bolsas de aire deben estar
conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o
de encendido ni con el vehículo funcionando.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 4/30/18 INST99-7809B
INSTRUCCIONES DE INSTALACIÓN
99-7809B
CARACTERÍSTICAS DEL KIT
• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Pintura negro mate
COMPONENTES DEL KIT
• A) Panel de moldura del radio • B) Soportes del radio • C) Ensamble de control de clima • D) Cavidad • E) (8) Tornillos Phillips #8 de 3/8”
• F) (2) Tornillos Phillips #10 de 3/4” • G) (2) Ganchos de velocidad #8 • H) (8) Ganchos para panel PC-7871B • Arnés de cables (no se muestra) HERRAMIENTAS REQUERIDAS
• Herramienta para quitar paneles
• Destornillador Phillips • Llave de tubo de 5/16”
• Herramienta de corte giratorio
INDICE
Desmontaje del tablero .................................... 2-4
Ensamble del kit
– Provisión de radio ISO DIN con cavidad ............5
– Provisión de radio ISO DDIN ...............................6
Instrucciones de conexiones de cables ................7
Programación del kit .............................................8
CABLEADO Y CONEXIONES DE ANTENA
Arnés de cables: Includio
Adaptador de antena: No requerido
Interfase de control en volante: ASWC-1
(se vende por separado)
Acura TSX 2004-2008
A B C D E
F G H

1.800.221.0932
|
MetraOnline.com
2
DESMONTAJE DEL TABLERO
Atención! Gire la velocidad del ventilador hasta
el final y, a continuación, apague el botón de
recirculación antes de apagar el vehículo y
retirar el radio/esamble de control de clima
.
1. Desenganche y quite los (2) paneles
laterales de la moldura a cada lado del
radio. El panel del lado del conductor
tendrá el sensor de la temperatura de la
cabina unido. (Figura A, B)
Nota: No será necesaria la remoción
completa. Si retira este panel, debe
reconectarlo antes de programar los
nuevos controles del clima.
2. Quite el (1) tornillo Phillips que está a
cada lado del radio.
3. Desenganche y quite el botón de las
luces intermitentes que está arriba
del radio de fábrica, y quite (1) tornillo
Phillips expuesto entre las rejillas del
aire acondicionado. (Figura C)
4. Desenganche y quite la cavidad de abajo
del radio. (Figura D)
Continúa en la siguiente página
(Figura A) (Figura C)
(Figura B) (Figura D)

REV. 4/30/2018 INST99-7809B 3
DESMONTAJE DEL TABLERO (CONT)
(Figura E) (Figura G)(Figura F)
5. Quite los (2) pernos de 5/16” debajo
del radio que están orientados hacia
arriba que sujetan los soportes del radio.
(Figura E)
6. Desenganche, desconecte y quite el
ensamble del radio de fábrica/control
del clima. (Figura F)
7. Quite las rejillas del aire acondicionado
del panel de fábrica y guárdelas para el
ensamble del kit. (Figura G)
Continúa en la siguiente página

1.800.221.0932
|
MetraOnline.com
4
DESMONTAJE DEL TABLERO (CONT)
(Figura H) (Figura I)
8. Usando un cortador giratorio, corte
y quite las áreas sombreadas de la
cavidad del radio. (Figuras H, I)
Continúe con el Ensamble del Kit
Quite primero el área
sombreada
Quite esta área
sombreada después

REV. 4/30/2018 INST99-7809B 5
ENSAMBLE DEL KIT
Provisión de radio ISO DIN con cavidad
1. Coloque los (8)
ganchos del panel
PC-7871B en el panel de la moldura del
radio
99-7809.
2. Coloque (1) gancho de velocidad #8
suministrado en cada
soporte del radio
como se muestra. (Figura A)
Nota:
Este será el punto inferior de
montaje donde se quitaron los tornillos
de 5/16” de fábrica.
3. Una los soportes del radio al panel de
moldura del radio
con los (4) tornillos
Phillips #8 de 3/8” suministrados. (Figura B)
4. Monte la cavidad en el ensamble de
soporte/panel con los (4) tornillos Phillips
#8 de 3/8” suministrados. (Figura C)
5. Quite la manga de metal “DIN” y el anillo de
moldura del radio de mercado secundario
.
6. Deslice el radio en el ensamble y
sujételo con los tornillos suministrados
con el radio. (Figura C)
7.
Enganche las rejillas del aire acondicionado
que se quitaron en el paso #7 del desensamble
en el
panel de la moldura del radio .
(Figura A) (Figura C)
(Figura B) (Figura D)
8. Localice el arnés de cableado de fábrica
y el conector de la antena en el tablero
y haga todas las conexiones necesarias
al radio. Metra recomienda que use
adaptadores adecuados de acoplamiento
de Metra y/o de AXXESS .
9. Conecte y enganche el ensamble del
control de clima Metra
en el tablero .
(Figura D)
10.
Proceda con la sección de Instrucciones
de cableado de este manual antes de
montar el ensamble de radio en el tablero
y terminar el ensamble del tablero .
11. Después de que los controles del clima
de Metra estén programados y probados,
monte el nuevo montaje del radio en
el tablero, sujete los puntos inferiores
de montaje del soporte del radio con
los (2) tornillos Phillips #10 de 3/4”
suministrados y vuelva a armar el tablero
al revés de como lo desarmó .
Continuar las Instrucciones de Cableado

1.800.221.0932
|
MetraOnline.com
6
ENSAMBLE DEL KIT
Provisión de radio ISO DDIN
1. Coloque los (8) ganchos del panel
PC-7871B en el panel de la moldura del
radio 99-7809.
2. Coloque (1) gancho de velocidad #8
suministrado en cada soporte del radio
como se muestra. (Figura A)
Nota: Este será el punto inferior de
montaje donde se quitaron los tornillos
de 5/16” de fábrica.
3. Una los soportes del radio al panel de
moldura del radio con los (4) tornillos
Phillips #8 de 3/8” suministrados.
(Figura B)
4. Deslice el radio en el ensamble y
sujételo con los tornillos suministrados
con el radio. (Figura C)
5. Enganche las rejillas del aire
acondicionado que se quitaron en el
paso #7 del desensamble en el panel de
la moldura del radio .
(Figura C)
(Figura D)
6. Localice el arnés de cableado de
fábrica y el conector de la antena en
el tablero y haga todas las conexiones
necesarias al radio. Metra recomienda
que use adaptadores adecuados de
acoplamiento de Metra y/o de AXXESS.
7. Conecte y enganche el ensamble del
control de clima Metra en el tablero.
(Figura D)
8. Proceda con la sección de Instrucciones
de cableado de este manual antes
de montar el ensamble de radio en
el tablero y terminar el ensamble del
tablero.
9. Después de que los controles del
clima de Metra estén programados y
probados, monte el nuevo montaje del
radio en el tablero, sujete los puntos
inferiores de montaje del soporte del
radio con los (2) tornillos Phillips #10 de
3/4” suministrados y vuelva a armar el
tablero al revés de como lo desarmó.
Continuar las Instrucciones de Cableado
(Figura A)
(Figura B)

REV. 4/30/2018 INST99-7809B 7
INSTRUCCIONES DE CONEXIONES DE CABLES
Desde el arnés de 20 pins:
• Conecte el cable rojo con el cable
de ignición del radio de mercado
secundario.
• Conecte el cable amarillo a la batería
de 12 voltios o el cable de memoria del
radio.
• Conecte el cable negro con el cable de
puesta a tierra del radio.
• Conecte el cable azul con el cable de
encendido de la antena del radio de
mercado secundario. (si procede)
• Conecte el cable anaranjado con el cable
de iluminación del radio de mercado
secundario. Si el radio de mercado
secundario no tiene cable de iluminación
solo cubra con cinta el alambre
anaranjado/blanco.
• Conecte el cable blanco con la salida
positiva de la bocina izquierda delantera.
• Conecte el cable blanco/negro con la
salida negativa de la bocina izquierda
delantera.
• Conecte el cable gris con la salida positiva
de la bocina derecha del frente.
• Conecte el cable gris/negro con la salida
negativa de la bocina derecha del frente.
• Conecte el cable verde con la salida
positiva de la bocina izquierda de atrás
del radio.
• Conecte el cable verde/negro con la
salida negativa de la bocina izquierda de
atrás del radio.
• Conecte el cable púrpura con la salida
positiva de la bocina derecha de atrás del
radio.
• Conecte el cable púrpura/negro con la
salida negativa de la bocina derecha de
atrás del radio.
Arnés de 12 pins adicional
(Arnés ASWC)
Este arnés de 12 pins se debe usar junto con el
ASWC-1 (no incluido).
Consulte las instrucciones de ASWC para la
programación. El ASWC-1 es para retener los
controles en el volante de fábrica si cuenta
con dicho equipamiento.
Conecte el conector de 6 pins al panel del
control de clima 99-7809.
Conecte el conector de 20 pins al arnés lateral
del vehículo.
Precaución:
Las aplicaciones de 99-7809 solo requieren
las ubicaciones de conexión automática del
aire acondicionado. NO use la ubicación de
conexión manual.
La conexión micro B USB es para futuras
actualizaciones de software en caso de que
esto sea necesario. Vea en axxessinterface.
com la información actualizada.
Por favor ignore los cables blanco/rojo,
blanco/negro y negro con conectores tipo
bala que vienen del conector de 6 vías. No
se utilizan en ninguna de las aplicaciones
actuales del 99-7809.
Por favor ignore la ubicación de conexión
arriba de la conexión micro B USB. No se
utilizará.
Continúe con la Programación
del Kit en el reverso

KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 4/30/18 INST99-7809B
INSTRUCCIONES DE INSTALACIÓN
99-7809B
IMPORTANTE
Si tiene dificultades con la instalación de este producto, llame
a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de
hacerlo, revise las instrucciones por segunda vez y asegúrese de
que la instalación se haya realizado exactamente como se indica en
las instrucciones. Por favor tenga el vehículo desarmado y listo para
ejecutar los pasos de resolución de problemas antes de llamar.
PROGRAMACIÓN DEL KIT
Después de que todas las conexiones estén hechas y antes de instalar el ensamble del radio en el tablero, debe programar el kit.
1. **** Antes de programar los controles del clima, asegúrese de que todas las conexiones estén hechas a los controles del
clima de Metra y que el sensor de temperatura de la moldura del tablero del lado del conductor esté conectado, no hacerlo
ocasionará que el kit no se programe adecuadamente. ****
2. Encienda el vehículo.
3. Con el vehículo encendido, presione y mantenga presionado el botón de desempañado trasero hasta que la retroiluminación
de la pantalla empiece a parpadear.
4. Suelte el botón de desempañado trasero.
5. La pantalla continuará parpadeando hasta 60 segundos, no haga nada hasta que deje de parpadear.
6. Cuando la pantalla deje de parpadear pruebe la funcionalidad del control de clima. Si funcionan adecuadamente, continúe
con el ensamble del tablero.
7.
Si los controles del clima no funcionan adecuadamente, apague el vehículo y verifique que todas las conexiones estén bien sujetas.
Después de que todas las conexiones estén verificadas, trate de programar el kit una vez más mientras escribe los códigos que
parpadean en la pantalla durante el proceso (esta es información importante que puede necesitar si llama a soporte técnico).
**** Nota: Se perderán reloj fábrica y visualización de la temperatura de la cabina en la parte superior del tablero. La nueva radio tendrá
un reloj en la pantalla de la radio, y la nueva pantalla de control climático Metra mostrará la información de la temperatura .
Nota: Mantenga presionado el botón “Dual” durante 5 segundos para cambiar la visualización de temperatura entre
Fahrenheit y Celsius.
