Installation instructions for part 95-2005B
CAUTION! All accessories, switches, climate controls panels, and
especially air bag indicator lights must be connected before cycling
the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.

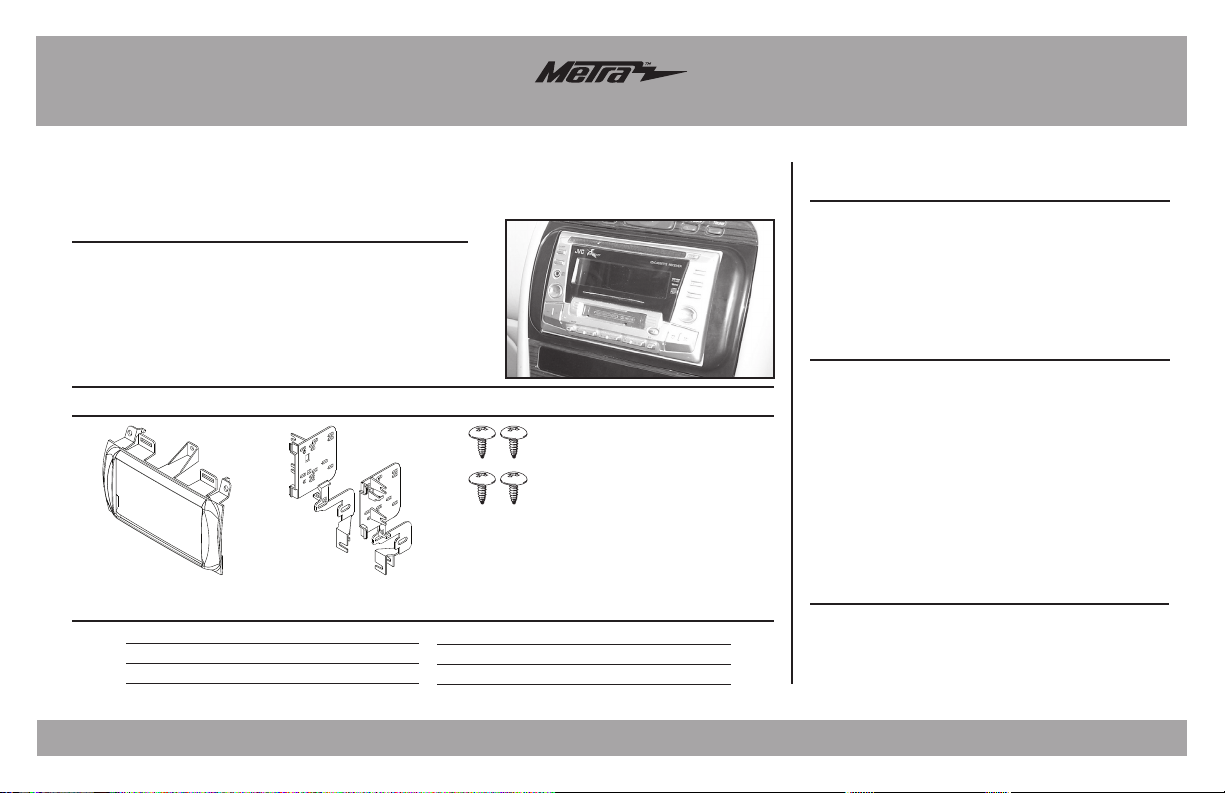

• ISO DDIN radio provision
• A) Radio housing • B) Radio brackets • C) (4) #8 x 3/8” Phillips screws
KIT FEATURES
KIT COMPONENTS
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness:
• LC-GMRC-03 • GMOS-06 (Bose amp only)
Antenna Adapter:
• 40-GM10
• Panel removal tool • Phillips screwdriver
• 9/32 Socket wrench • Cutting tool
TOOLS REQUIRED
Cadillac 1996-2005
95-2005B
A B C
CADILLAC
Deville (console shift) 1996-1999
Deville (DHS, DTS) 2000-2005
Eldorado 1996-2002
Seville 1996-2005
APPLICATIONS

95-2005B
2
Dash Disassembly
– Cadillac Eldorado 1996-2002............................................. 2-3
– Cadillac Seville 1996-1997 ................................................ 2-3
– Cadillac Seville 1998-2005 ................................................ 3-4
– Cadillac Deville (console shift) 1996-1999 ............................ 3-4
– Cadillac Deville (DHS, DTS) 2000-2005 ....................................4
Kit Preparation
– Cadillac Eldorado 1996-2002.................................................5
– Cadillac Seville 1996-1997 ....................................................5
– Cadillac Seville 1998-2005 ....................................................6
– Cadillac Deville (console shift) 1996-1999 ................................6
– Cadillac Deville (DHS, DTS) 2000-2005 ....................................7
Kit Assembly
– ISO DDIN radio provision ........................................................8
Table of Contents

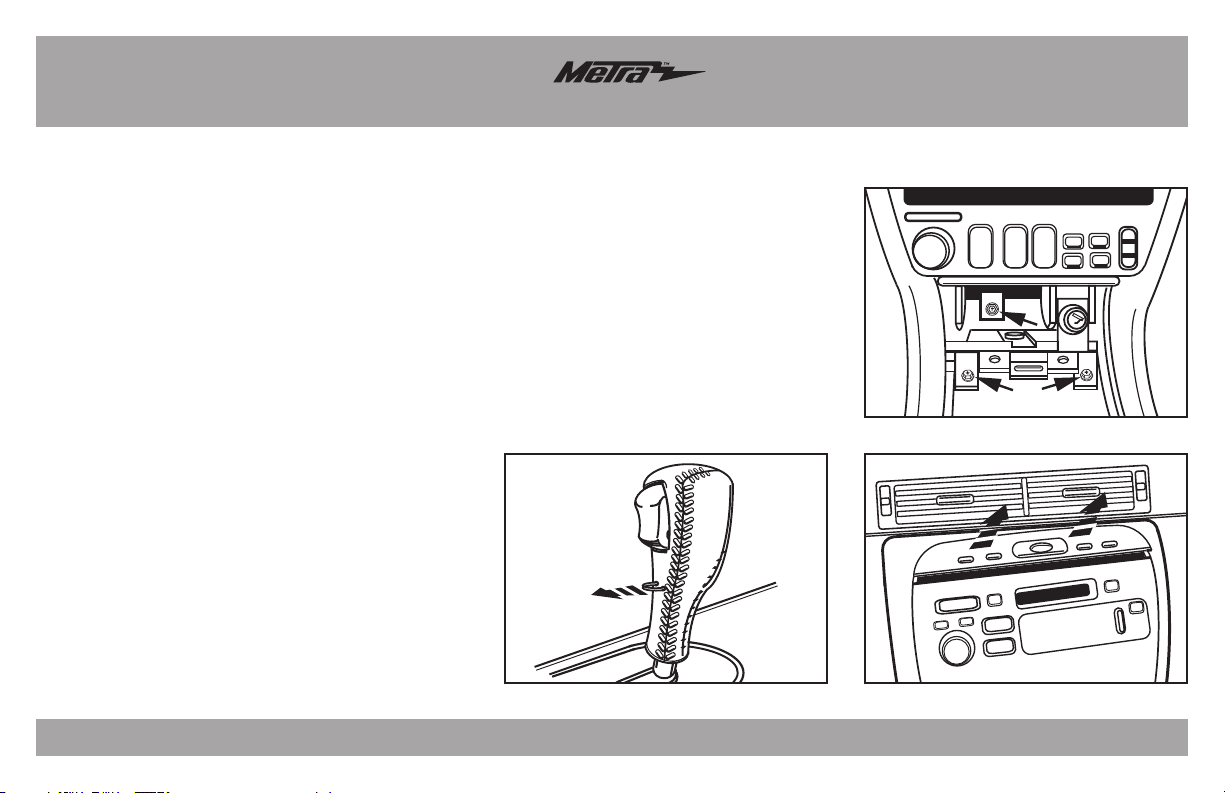

Eldorado 1996-2002 / Seville 1996-1997
1.
Remove C-clip on forward facing side of shift
knob and pull and remove knob. (Figure A)
2. Remove (2) 9/32 screws on each side of
the ashtray assembly and (1) in the middle
underneath ashtray insert. (Figure B)
3. Insert a small flat blade screwdriver in
between the radio and the switch panel at
top of radio and pry up and out to remove
switch panel. (Figure C)
Continue on the next page
(Figure C)
(Figure B)
(Figure A)
Dash Disassembly

95-2005B
3
Seville 1998-2005 /
Deville (console shift)
1996-1999
1. Remove (2) 9/32 screws
on each side of the
ashtray assembly and (1)
in the middle underneath
ashtray insert. (Figure A)
2. Insert a small flat blade
screwdriver in between
the radio and the switch
panel at top of radio and
pry up and out to remove
switch panel. (Figure B)
Continue on the next page

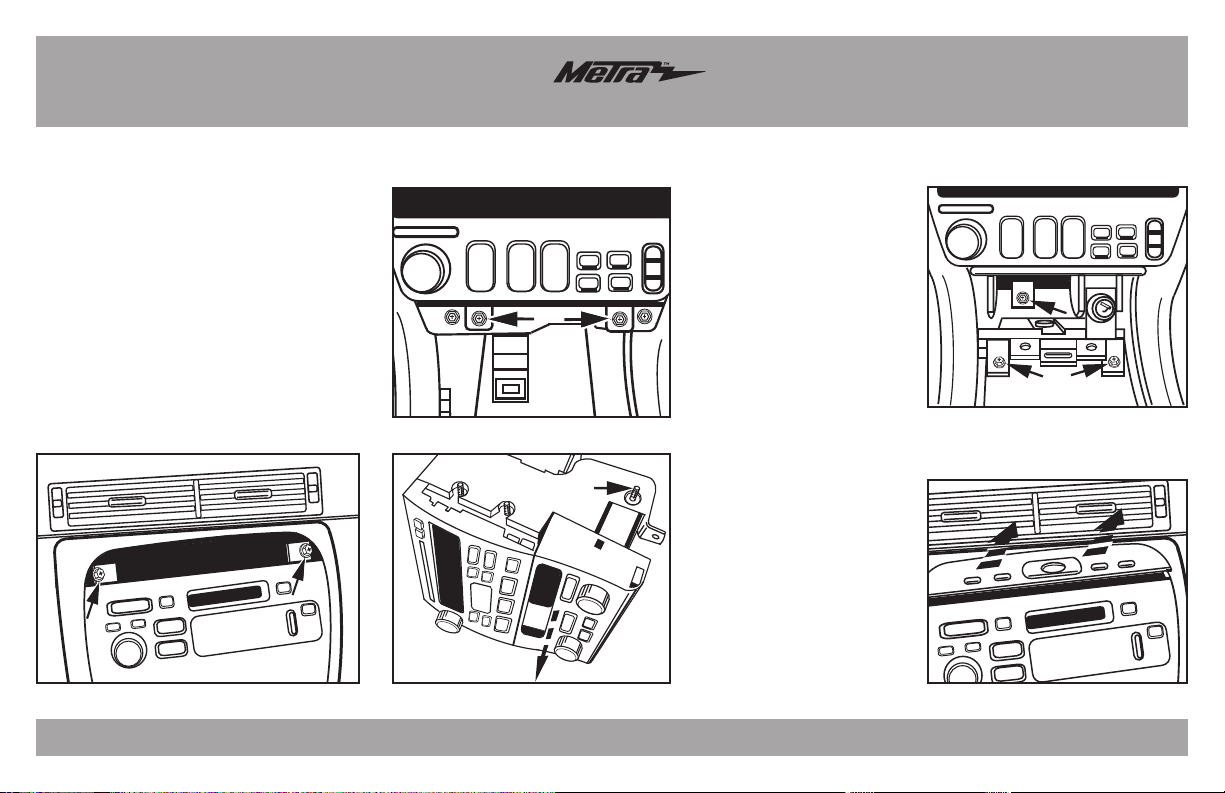

Eldorado 1996-2002 / Seville 1996-1997 (Cont)
4. Remove (4) 9/32 screws:
• (2) from the top (Figure D) and
• (2) from the bottom to remove radio.
5. Remove the (2) retaining nuts securing the
radio and climate control to the factory
bracket assembly and slide the climate
control outward.
Continue to kit preparation
(Figure F)
(Figure E)
(Figure D) (Figure B)
(Figure A)
Remove 2 Retaining Nuts
One Per Side
Remove (2) retaining nuts,
per side
Dash Disassembly

95-2005B
4

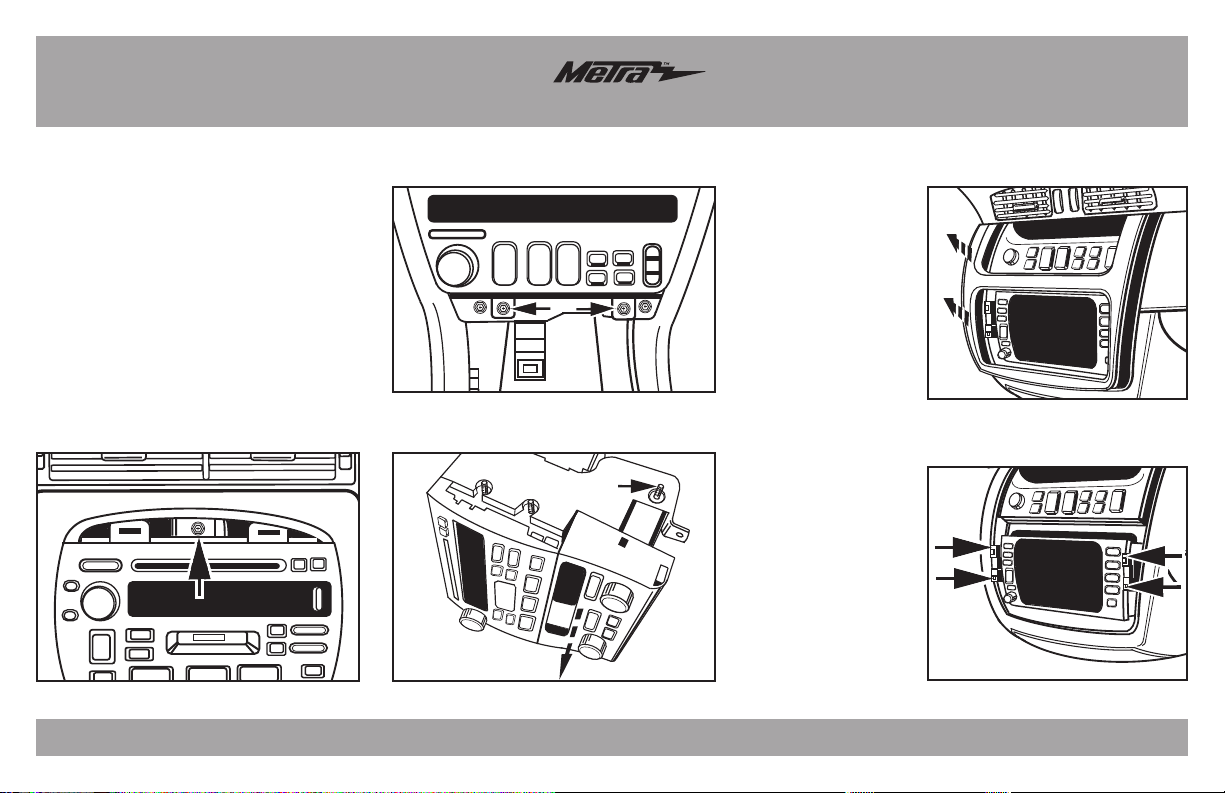

Seville 1998-2005 /
Deville (console shift) 1996-1999
4. Remove (3) 9/32 screws:
• (1) From the top (Figure C) and
• (2) From the bottom to remove radio.
(Figure D)
5. Remove the (2) retaining nuts securing the
radio and climate control to the factory
bracket assembly and slide the climate
control outward. (Figure E)
Continue to kit preparation
(Figure E)
(Figure D)
(Figure C)
Deville (DHS, DTS)
2000-2005
1. Unsnap and remove
panel surrounding
climate controls and
radio. (Figure A)
2. Depress clips on
both sides of radio
and pull out to
remove. (Figure B)
Continue to kit
preparation
(Figure B)
(Figure A)
Remove 2 Retaining Nuts
One Per Side
Remove (2) retaining nuts,
per side
Dash Disassembly

95-2005B
5
Eldorado 1996-2002 / Seville 1996-1997
1. Remove all tabs except the ones marked S-E from the radio housing. (Figure A)
2. Cut the front tab from bottom of the radio brackets armature on both sides.
(Figure B)
3. Attach the radio brackets to the radio housing. (Figure C)
4. Slide the climate control assembly into the bracket/housing assembly and
attach with the factory hardware. (Figure C)
Continue to kit assembly
(Figure C)
(Figure B)
(Figure A)
98-05S
98-05S
98-05S
S-E
S-E
CUT
CUT
CUT
CUT FRONT TAB HERE CUT FRONT TAB HERE
Cut front tab here Cut front tab here
(full view)
Bolt
Bolt
Kit Preparation

95-2005B
6

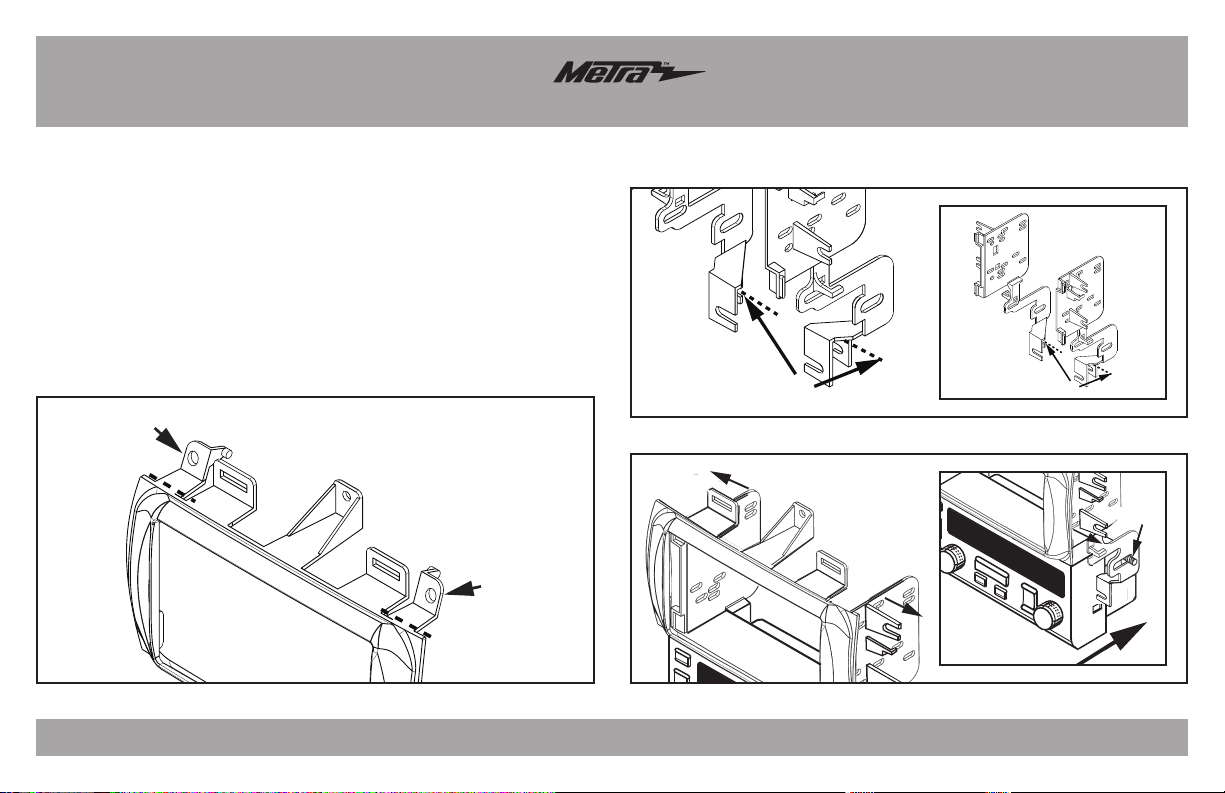

Seville 1998-2005 / Deville (console shift) 1996-1999
1. Remove all tabs except the ones marked 98-05S from the radio housing.
(Figure A)
2.
Cut the rear tab from bottom of the radio brackets armature on both sides. (Figure B)
3. Attach the radio brackets to the radio housing. (Figure C)
4. Slide the climate control assembly into the bracket/housing assembly and
attach with the factory hardware. (Figure C)
Continue to kit assembly
(Figure C)
(Figure B)
(Figure A)
98-05S
98-05S
98-05S
S-E
S-E
CUT CUT
CUT REAR TAB HERE CUT REAR TAB HERE
Cut rear tab here Cut rear tab here
(full view)
BOLT
98-05S
98-05S
98-05S
BOLT
98-05S
98-05S
98-05S
Bolt
Kit Preparation

95-2005B
7

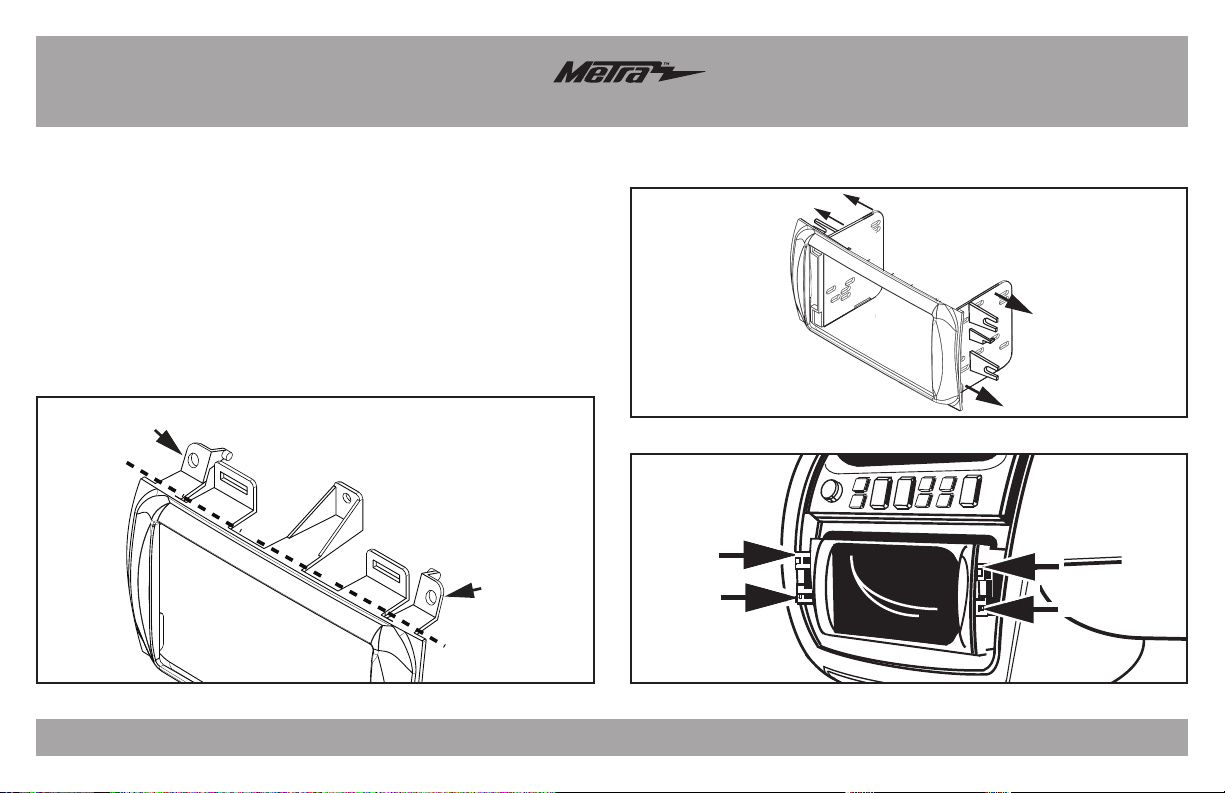

Deville (DHS, DTS) 2000-2005
1. Remove all tabs from the radio housing top. (Figure A)
2. Attach the radio brackets to the radio housing. Leave all side tabs on the radio
brackets attached, but cut away the plastic armature below each bracket at the
bottom of both sides. (Figure B)
3. When installing the 95-2005 assembly into the dash, use the supplied (4) #8 x
3/8” Phillips screws, to the locations shown. (Figure C)
Continue to kit assembly
(Figure C)
(Figure B)
(Figure A)
98-05S
98-05S
98-05S
S-E
S-E
CUT CUT
CUT
CUT
CUT
Kit Preparation

REV. 6/29/2016 INST95-2005B
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
Installation instructions for part 95-2005B
IMPORTANT
If you are having difficulties with the
installation of this product, please call our
Tech Support line at 1-800-253-TECH.
Before doing so, look over the instructions a
second time, and make sure the installation
was performed exactly as the instructions
are stated. Please have the vehicle apart
and ready to perform troubleshooting steps
before calling.

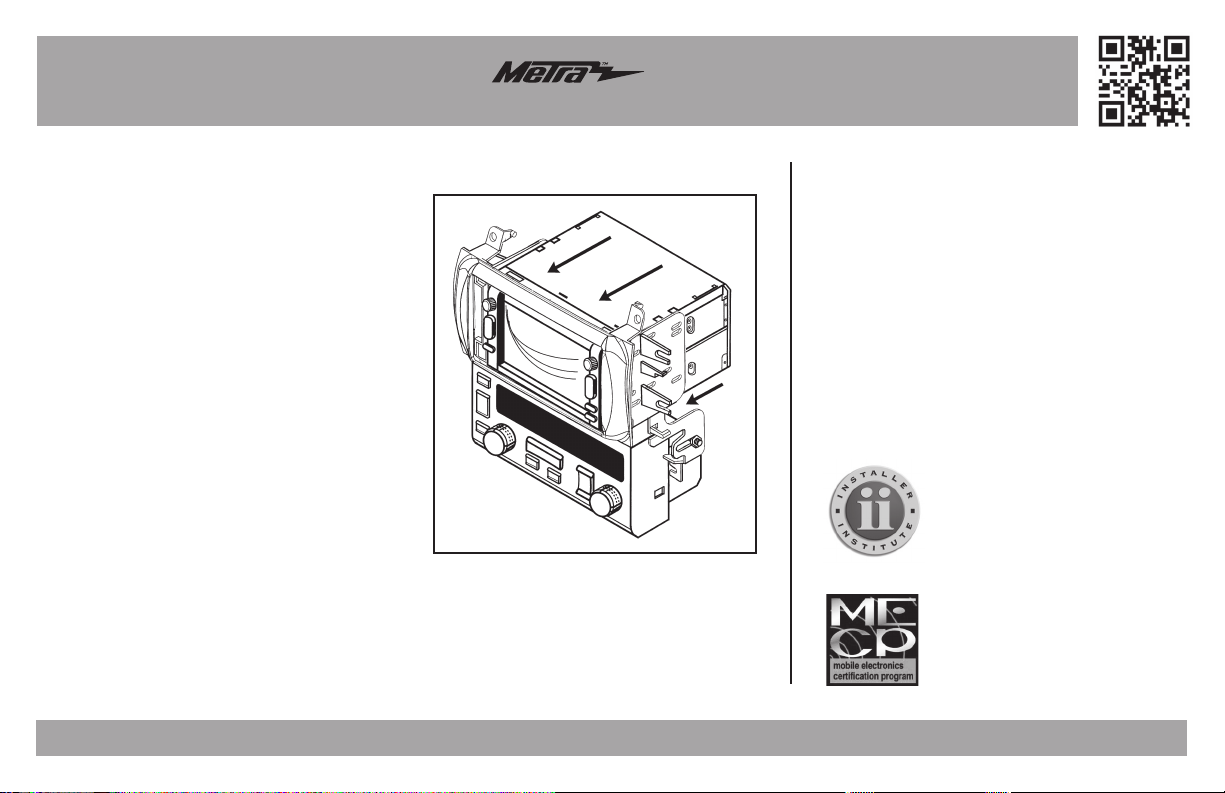

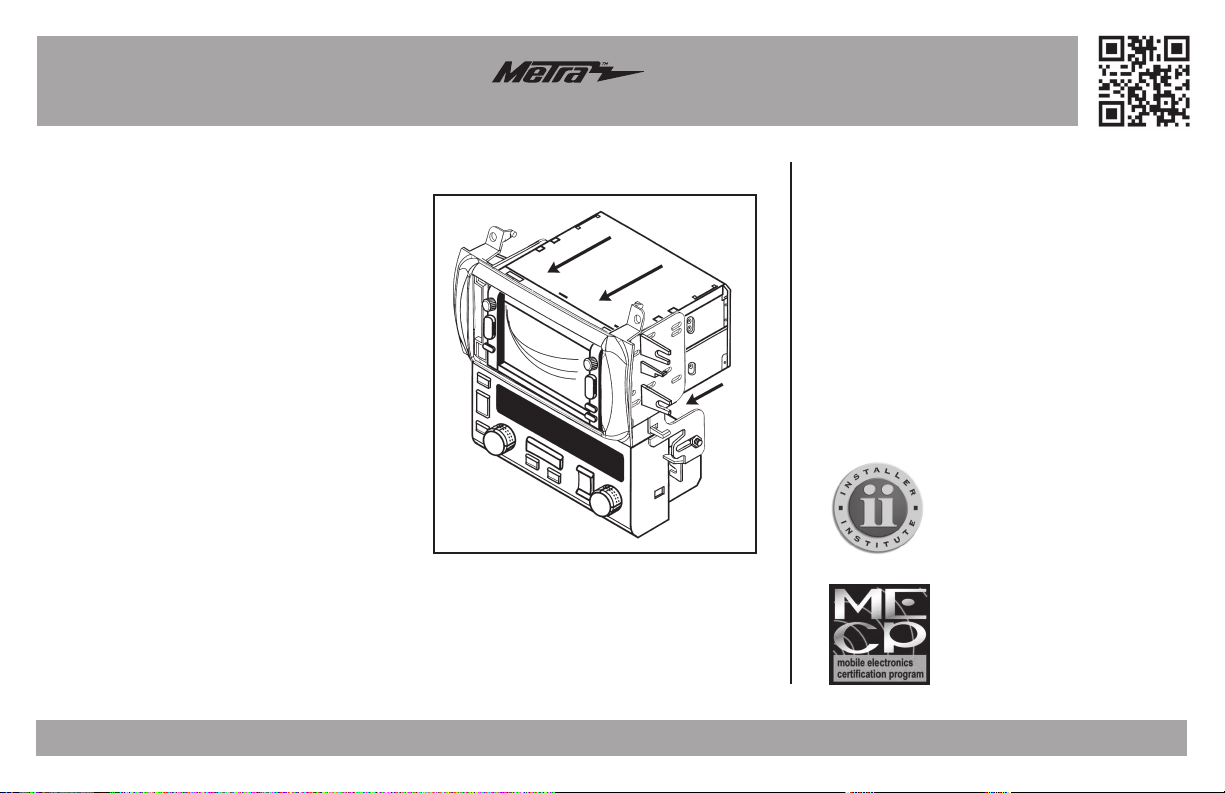

ISO DDIN radio provision
1.
Slide the radio into the bracket/radio housing
assembly, and then secure using the screws
supplied with the radio. (Figure A)
2. Locate the factory wiring harness and antenna
connector in the dash and complete all
necessary connections to the radio. Metra
recommends using the proper mating adapter
from Metra and/or AXXESS. Test the radio for
proper operation.
3. Reassemble the dash in reverse order of
disassembly.
(Figure A)
Kit Assembly

REV. 6/29/2016 INST95-2005B
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
Instrucciones de instalación para la pieza 95-2005B
¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de con-
troles de clima y especialmente las luces del indicador de las bolsas
de aire deben estar conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o de encendido ni
con el vehículo funcionando.
• Provisión de radio ISO DDIN
• A) Carcasa del radio • B) Soportes del radio • C) (4) Tornillos Phillips #8 de 3/8”
CARACTERÍSTICAS DEL KIT
COMPONENTES DEL KIT
CABLEADO Y CONEXIONES DE ANTENA
(se venden por separado)
Arnés de cableado:
• LC-GMRC-03 • GMOS-06 (Bose amp only)
Adaptador de antena:
• 40-GM10
• Herramienta para quitar paneles • Destornillador Phillips
• llave de tubo 9/32 • Herramienta de corte
HERRAMIENTAS REQUERIDAS
Cadillac 1996-2005
95-2005B
A B C
CADILLAC
Deville (cambio de la consola) 1996-1999
Deville (DHS, DTS) 2000-2005
Eldorado 1996-2002
Seville 1996-2005
APLICACIONES

95-2005B
2
Desmontaje del tablero
– Cadillac Eldorado 1996-2002............................................. 2-3
– Cadillac Seville 1996-1997 ................................................ 2-3
– Cadillac Seville 1998-2005 ................................................ 3-4
– Cadillac Deville (cambio de la consola) 1996-1999 ................ 3-4
– Cadillac Deville (DHS, DTS) 2000-2005 ....................................4
Preparación del kit
– Cadillac Eldorado 1996-2002.................................................5
– Cadillac Seville 1996-1997 ....................................................5
– Cadillac Seville 1998-2005 ....................................................6
– Cadillac Deville (cambio de la consola) 1996-1999 ....................6
– Cadillac Deville (DHS, DTS) 2000-2005 ....................................7
Ensamble del kit
– Provisión de radio ISO DDIN ...................................................8
Indice
Eldorado 1996-2002 / Seville 1996-1997
1. Retire el gancho en C del lado orientado
hacia el frente de la perilla de la palanca
velocidades y jale y retire la perilla. (Figura A)
2. Quite los (2) tornillos 9/32 a cada lado del
ensamble del cenicero y (1) en el centro,
debajo del inserto del cenicero. (Figura B)
3. Inserte un pequeño destornillador de paleta entre
el radio y el panel de interruptores en la parte
superior del radio y haga palanca para sacar y
quitar el panel de interruptores. (Figura C)
Continúa en la siguiente página
(Figura C)
(Figura B)
(Figura A)
Desmontaje del tablero

95-2005B
3
Seville 1998-2005 /
Deville (cambio de la
consola) 1996-1999
1. Quite los (2) tornillos
9/32 a cada lado del
ensamble del cenicero y
(1) en el centro, debajo
del inserto del cenicero.
(Figura A)
2. Inserte un pequeño
destornillador de paleta
entre el radio y el panel
de interruptores en la
parte superior del radio
y haga palanca para
sacar y quitar el panel
de interruptores.
(Figura B)
Continúa en la
siguiente página
Eldorado 1996-2002 / Seville 1996-1997 (Cont)
4. Quite (4) tornillos de 9/32:
• (2) de la parte superior y
• (2) de la parte inferior para quitar el radio.
5. Quite las (2) tuercas de retención que
sujetan el radio y el control de clima al
ensamble del soporte de fábrica y deslice el
control de clima hacia fuera.
Continúe con la preparación del kit
(Figura F)
(Figura E)
(Figura D) (Figura B)
(Figura A)
Remove 2 Retaining Nuts
One Per Side
Quite las (2) tuercas de
retención por lado
Desmontaje del tablero

95-2005B
4
Seville 1998-2005 /
Deville (cambio de la consola) 1996-1999
4. Quite (3) tornillos de 9/32:
• (1) de la parte superior y
• (2) de la parte inferior para quitar el radio.
(Figura D)
5. Quite las (2) tuercas de retención que
sujetan el radio y el control de clima al
ensamble del soporte de fábrica y deslice el
control de clima hacia fuera. (Figura E)
Continúe con la preparación del kit
(Figura E)
(Figura D)
(Figura C)
Deville (DHS, DTS)
2000-2005
1. Desenganche y
quite el panel que
rodea los controles
del clima y el
radio. (Figura A)
2. Presione los
ganchos en ambos
lados del radio y
jálelo para quitarlo.
(Figura B)
Continúe con la
preparación del kit
(Figura B)
(Figura A)
Remove 2 Retaining Nuts
One Per Side
Quite las (2) tuercas de
retención por lado
Desmontaje del tablero

95-2005B
5
Eldorado 1996-2002 / Seville 1996-1997
1. Quite todas las pestañas, excepto las marcadas S-E de la carcasa del radio. (Figura A)
2. Corte la pestaña delantera de la parte inferior de la armadura de soportes del
radio en ambos lados. (Figura B)
3. Una los soportes del radio a la carcasa del radio. (Figura C)
4. Deslice el ensamble del control de clima en el ensamble del soporte/carcasa y
una con la tornillería de fábrica. (Figura C)
Continúe con el ensamble del kit
(Figura C)
(Figura B)
(Figura A)
98-05S
98-05S
98-05S
S-E
S-E
CORTE
CORTE
CORTE
CUT FRONT TAB HERE CUT FRONT TAB HERE
Corte aquí la pestaña
delantera
Corte aquí la pestaña
delantera (vista completa)
Tornillo
Preparación del kit
Tornillo

95-2005B
6
Seville 1998-2005 / Deville (cambio de la consola) 1996-1999
1. Quite todas las pestañas, excepto las marcadas 98-05S de la carcasa del radio.
(Figura A)
2. Cortar la pestaña trasera de la parte inferior de la armadura soportes de radio
en ambos lados
. (Figura B)
3. Una los soportes de radio a la carcasa de la radio. (Figura C)
4. Deslice el ensamble del control de clima en el ensamble del soporte/carcasa y
una con la tornillería de fábrica. (Figura C)
Continúe con el ensamble del kit
(Figura C)
(Figura B)
(Figura A)
98-05S
98-05S
98-05S
S-E
S-E
CORTE
CORTE
CUT REAR TAB HERE CUT REAR TAB HERE
Corte aquí la pestaña
delantera
Corte aquí la pestaña
delantera (vista completa)
BOLT
98-05S
98-05S
98-05S
BOLT
98-05S
98-05S
98-05S
Tornillo
Preparación del kit

95-2005B
7
Deville (DHS, DTS) 2000-2005
1. Retirar todas las pestañas de la parte superior carcasa de radio. (Figura A)
2. Una los soportes del radio en la carcasa del radio. Deja todas las pestañas
laterales en los soportes de radio conectados al mismo, pero cortar la armadura
de plástico debajo de cada soporte en la parte inferior de ambos lados. (Figura B)
3. Cuando se instala el conjunto 95-2005 en el tablero, utilice el suministrado
(4) #8 x 3/8 “tornillos de estrella, a las ubicaciones que se muestran. (Figura C)
Continúe con el ensamble del kit
(Figura C)
(Figura B)
(Figura A)
98-05S
98-05S
98-05S
S-E
S-E
CORTE
CORTE
CORTE
CORTE
CORTE
Preparación del kit

REV. 6/29/2016 INST95-2005B
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Instrucciones de instalación para la pieza 95-2005B
IMPORTANTE
Si tiene dificultades con la instalación
de este producto, llame a nuestra línea
de soporte técnico al 1-800-253-TECH.
Antes de hacerlo, revise las instrucciones
por segunda vez y asegúrese de que la
instalación se haya realizado exactamente
como se indica en las instrucciones. Por
favor tenga el vehículo desarmado y listo
para ejecutar los pasos de resolución de
problemas antes de llamar.
Provisión de radio ISO DDIN
1. Deslice el radio en el soporte/ensamble de
carcasa del radio
y sujételo al ensamble
con los tornillos suministrados con el radio.
(Figura A)
2. Localice el arnés de cableado de fábrica y el
conector de la antena en el tablero y haga
todas las conexiones necesarias al radio. Metra
recomienda que use adaptadores adecuados
de acoplamiento de Metra y/o de AXXESS.
Pruebe el radio para verificar que funcione
correctamente.
3. Vuelva a armar el tablero al revés de como
lo desarmó.
(Figura A)
Ensamble del kit
