Metra Electronics DP-7363B User manual

CAUTION! All accessories, switches, climate
controls panels, and especially air bag indicator
lights must be connected before cycling the
ignition. Also, do not remove the factory radio
with the key in the on position, or while the
vehicle is running.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 9/6/17 INSTDP-7363B

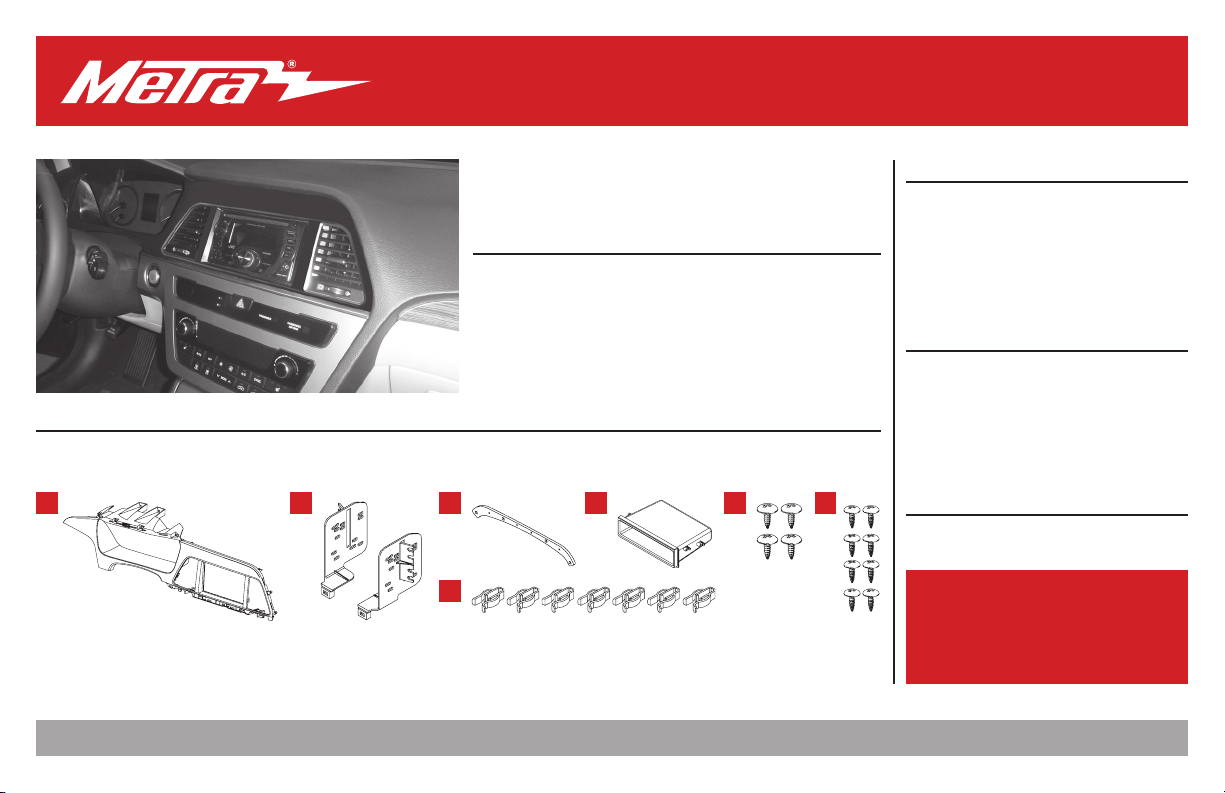

INSTALLATION INSTRUCTIONS
DP-7363B
KIT FEATURES
• ISO DIN radio provision with pocket
• ISO DDIN radio provision
• Painted matte black
KIT COMPONENTS
• A) Radio trim panel • B) Radio brackets • C) Steering column cover bracket • D) Pocket • E) (4) #8 x 3/8” Phillips screws
• F) (8) #4 x 3/8” Phillips screws • G) (7) Panel clips
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
TABLE OF CONTENTS
Dash Disassembly ...............................................2-3
Kit Assembly
–ISO DIN radio provision with pocket ..................4
–ISO DDIN radio provision .....................................5
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: Please visit metraonline.com
for wiring harness options
Antenna Adapter: Please visit metraonline.com
for antenna adapter options
A B C
G
D E F
Hyundai Sonata 2015-2017

1.800.221.0932
|
MetraOnline.com
2

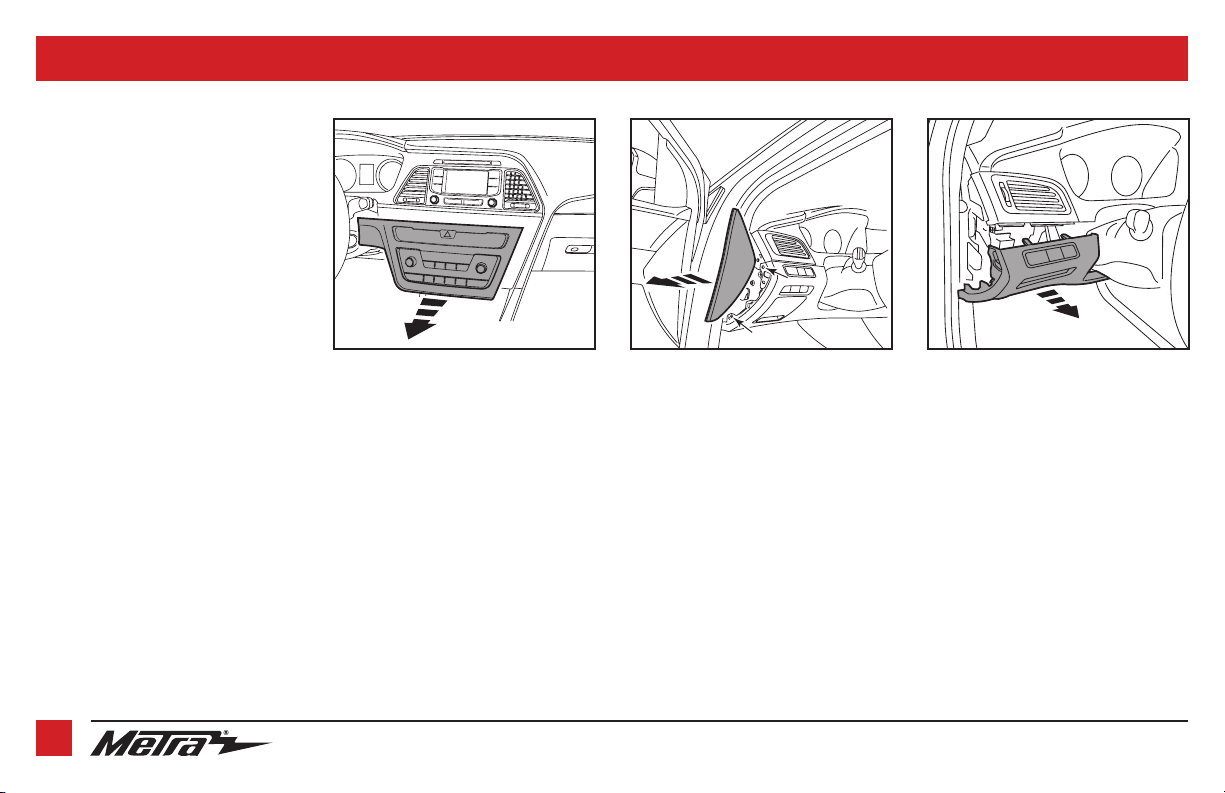

DASH DISASSEMBLY
1. Unsnap and remove the climate/
hazard/clock panel. (Figure A)
2. Unsnap and remove the trim panel on
the drivers side of the dash and then
remove (2) Phillips screws. (Figure B)
3. Unsnap the knee panel from under the
steering wheel. (no need to completely
remove this panel). (Figure C)
Continued on next page
(Figure C)(Figure B)(Figure A)

REV. 9/6/2017 INSTDP-7363B 3

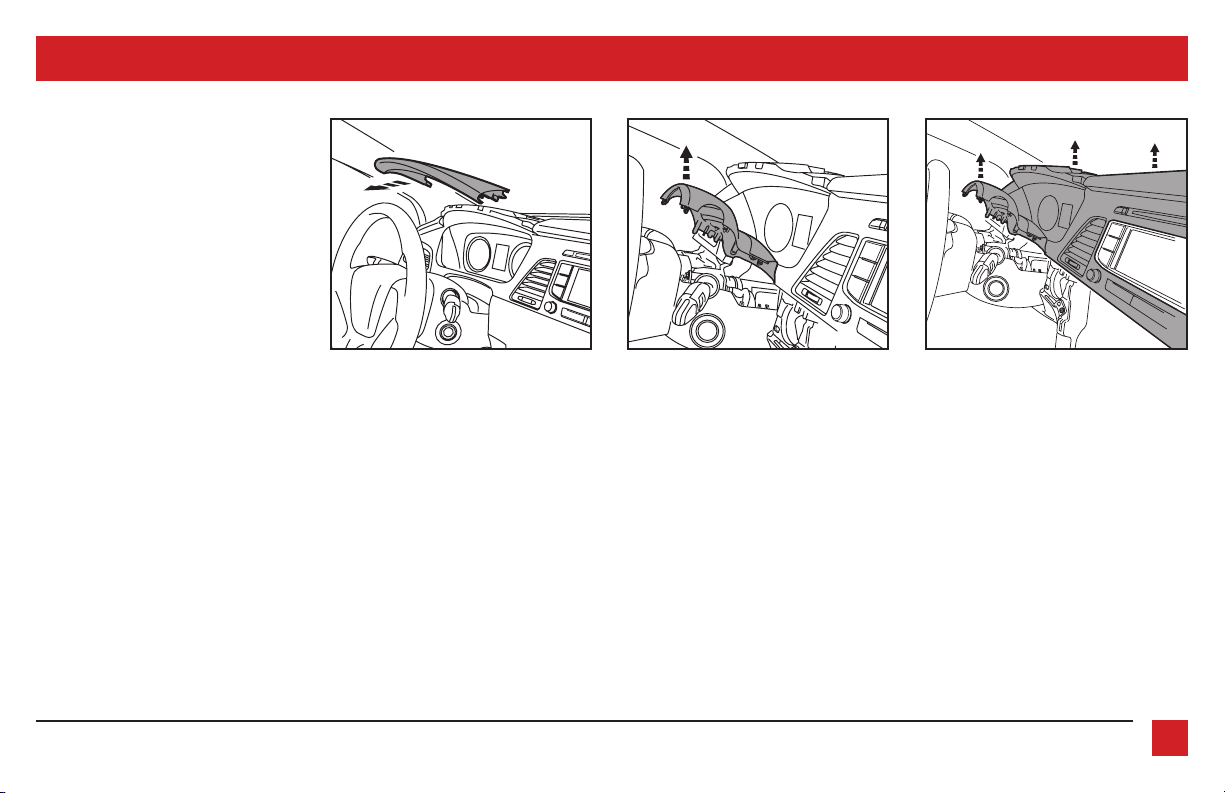

DASH DISASSEMBLY (CONT)
4. Unsnap and remove the panel above the
instrument cluster. (Figure D)
5. Unsnap the top half of the steering
column cover. (Figure E)
6. Remove (4) screws to remove the radio
panel; (2) under the radio section, and (2)
above the instrument cluster. (Figure F)
Note: The top of the steering column
cover will come with the large panel.
7. Remove (4) Phillips screws securing the
radio and then remove the radio.
Continued to Kit Assembly
(Figure F)(Figure E)(Figure D)

1.800.221.0932
|
MetraOnline.com
4

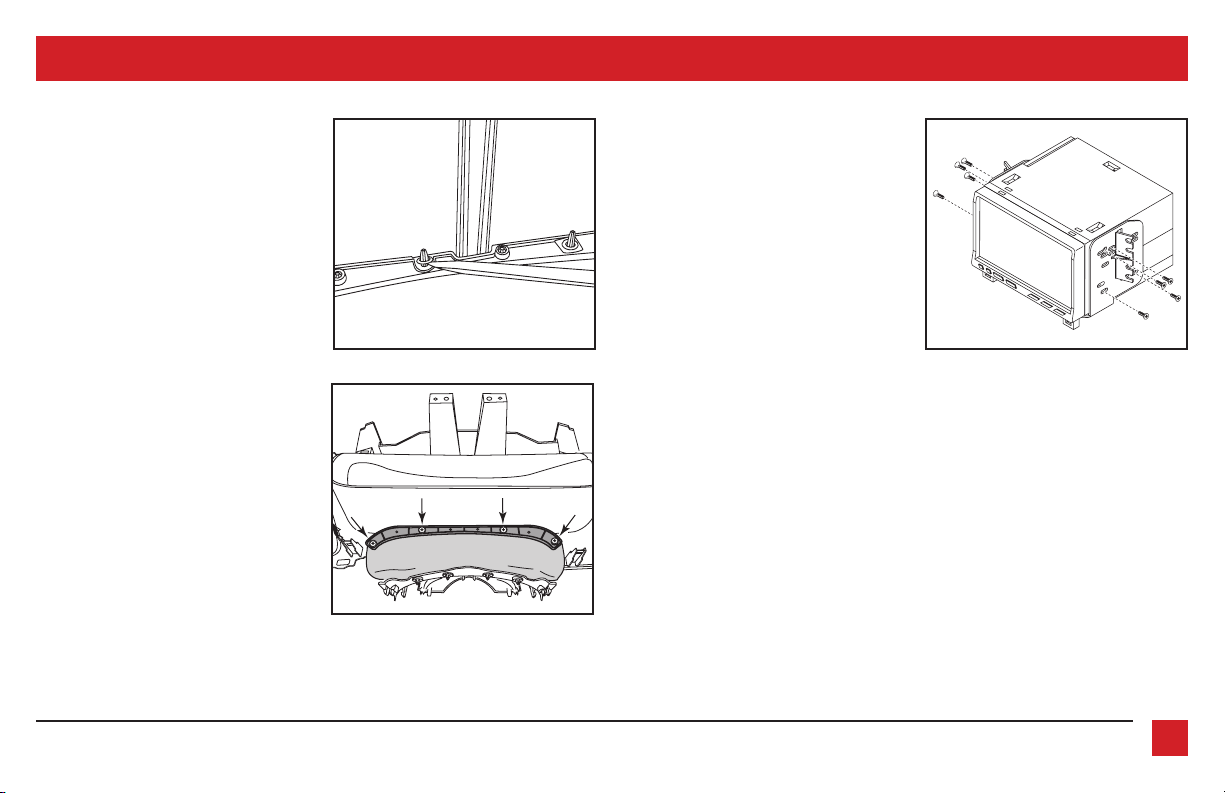

KIT ASSEMBLY
(Figure A) (Figure C)
(Figure B) (Figure D)
ISO DIN radio provision with pocket
1. To remove the factory steering column
cover from the factory dash panel, pry
(4) round retaining clips from where the
leather meets the large panel. (Figure A)
2. Place the leather cover over the Metra
radio trim panel , place the steering
column bracket over the leather and
secure with the (4) #4 x 3/8” Phillips
screws supplied. (Figure B)
3. Mount the pocket to the radio brackets
with the (4) #8 x 3/8” Phillips screws
supplied. (Figure C)
4. Remove the metal “DIN” sleeve and trim
ring from the aftermarket radio.
5. Slide the radio into the assembly and
secure with screws supplied with the
radio. (Figure D)
6. Locate the factory wiring harness and
antenna plug in the dash and make
all necessary connections to the radio.
Metra recommends using the proper
mating adapters from Metra and/or
AXXESS.
7. Mount the Metra radio assembly into the
dash.
8. Snap the Metra radio trim panel and
steering column cover into the dash and
reassemble the dash in the reverse order
of disassembly.

REV. 9/6/2017 INSTDP-7363B 5
KIT ASSEMBLY
ISO DDIN radio provision
1. To remove the factory steering column
cover from the factory dash panel, pry
(4) round retaining clips from where the
leather meets the large panel. (Figure A)
2. Place the leather cover over the Metra
radio trim panel , place the steering
column bracket over the leather and
secure with the (4) #4 x 3/8” Phillips
screws supplied. (Figure B)
3. Mount the radio to the radio brackets
using the screws supplied with the
radio. (Figure C)
4. Locate the factory wiring harness and
antenna plug in the dash and make
all necessary connections to the radio.
Metra recommends using the proper
mating adapters from Metra and/or
AXXESS.
5. Mount the new radio assembly into the
dash.
6. Snap the Metra radio trim panel and
steering column cover into the dash and
reassemble the dash in the reverse order
of disassembly.
(Figure A) (Figure C)
(Figure B)

1.800.221.0932
|
MetraOnline.com
6

REV. 9/6/2017 INSTDP-7363B 7

KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
IMPORTANT
If you are having difficulties with the installation of this product,
please call our Tech Support line at 1-800-253-TECH. Before
doing so, look over the instructions a second time, and make
sure the installation was performed exactly as the instructions
are stated. Please have the vehicle apart and ready to perform
troubleshooting steps before calling.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 9/6/17 INSTDP-7363B
INSTALLATION INSTRUCTIONS
DP-7363B

¡PRECAUCIÓN! Todos los accesorios, interruptores,
paneles de controles de clima y especialmente las
luces del indicador de las bolsas de aire deben estar
conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o
de encendido ni con el vehículo funcionando.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 9/6/17 INSTDP-7363B
INSTRUCCIONES DE INSTALACIÓN
DP-7363B
CARACTERÍSTICAS DEL KIT
• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Pintura negro mate
COMPONENTES DEL KIT
• A) Panel de la moldura del radio • B) Soportes del radio • C) Soporte de cubierta de columna de dirección • D) Cavidad
• E) (4) Tornillos Phillips #8 de 3/8” • D) (8) Tornillos Phillips #4 de 3/8” • G) (7) Ganchos para panel
HERRAMIENTAS REQUERIDAS
• Herramienta para quitar paneles
• Destornillador Phillips
INDICE
Desmontaje del tablero .....................................2-3
Ensamble del kit
– Provisión de radio ISO DIN con cavidad ............4
– Provisión de radio ISO DDIN ...............................5
CABLEADO Y CONEXIONES DE ANTEN
(se venden por separado)
Arnés de cables: Visite metraonline.com
para las opciones de arnés de cableado
Adaptador de antena: Visite metraonline.com
para las opciones de adaptador de antena
A B C
G
D E F
Hyundai Sonata 2015-2017

1.800.221.0932
|
MetraOnline.com
2
DESMONTAJE DEL TABLERO
1. Suelte a presión y quite el panel de
clima/intermitentes/reloj. (Figura A)
2. Suelte a presión y quite el panel de
la moldura del lado del conductor del
tablero y quite los (2) tornillos Phillips.
(Figura B)
3. Suelte a presión el panel protector
de rodillas de abajo del volante. (No
es necesario quitar este panel por
completo). (Figura C)
Continúa en la página siguiente
(Figura C)(Figura B)(Figura A)

REV. 9/6/2017 INSTDP-7363B 3
DESMONTAJE DEL TABLERO (CONT)
4. Suelte a presión y retire el panel de
arriba del conjunto de instrumentos.
(Figura D)
5. Suelte a presión la mitad superior de
la cubierta de la columna de dirección.
(Figura E)
6. Quite los (4) tornillos para quitar el
panel del radio; (2) debajo de la sección
del radio y (2) arriba del conjunto de
instrumentos. (Figura F)
Nota: La parte superior de la cubierta de
la columna de dirección vendrá con el
panel grande.
7. Quite los (4) tornillos Phillips que sujetan
el radio y luego quite el radio.
Continúe con el Ensamble del Kit
(Figura F)(Figura E)(Figura D)

1.800.221.0932
|
MetraOnline.com
4
ENSAMBLE DEL KIT
(Figura A) (Figura C)
(Figura B) (Figura D)
Provisión de radio ISO DIN con cavidad
1. Para quitar la cubierta de la columna de
dirección de fábrica del panel del tablero
de fábrica, haga palanca en (4) ganchos
de retención redondos desde donde la
piel se encuentra con el panel grande.
(Figura A)
2. Coloque la cubierta de piel sobre el
panel de la moldura del radio Metra ,
coloque el soporte de la columna de
dirección encima de la piel y sujete con
los (4) tornillos #4 x 3/8” suministrados.
(Figura B)
3. Monte la cavidad en los soportes del
radio con los (4) tornillos Phillips #8 de
3/8” suministrados. (Figura C)
4. Quite la manga de metal “DIN” y el
anillo de moldura del radio de mercado
secundario.
5. Deslice el radio en el ensamble y sujételo
con los tornillos suministrados con el
radio. (Figura D)
6. Localice el arnés de cableado de fábrica
y el conector de la antena en el tablero
y haga todas las conexiones necesarias
al radio. Metra recomienda que use
adaptadores adecuados de acoplamiento
de Metra y/o de AXXESS.
7. Monte el ensamble de radio Metra en el
tablero.
8. Coloque a presión el panel de la moldura
del radio Metra y la cubierta de la
columna de dirección en el tablero y
vuelva a armar el tablero al revés de
como lo desarmó.

REV. 9/6/2017 INSTDP-7363B 5
ENSAMBLE DEL KIT
Provisión de radio ISO DDIN
1. Para quitar la cubierta de la columna de
dirección de fábrica del panel del tablero
de fábrica, haga palanca en (4) ganchos
de retención redondos desde donde la
piel se encuentra con el panel grande.
(Figura A)
2. Coloque la cubierta de piel sobre el
panel de la moldura del radio Metra ,
coloque el soporte de la columna de
dirección encima de la piel y sujete con
los (4) tornillos #4 x 3/8” suministrados.
(Figura B)
3. Monte el radio al soportes de radio con
los tornillos que vienen con el radio.
(Figura C)
4. Localice el arnés de cableado de fábrica
y el conector de la antena en el tablero
y haga todas las conexiones necesarias
al radio. Metra recomienda que use
adaptadores adecuados de acoplamiento
de Metra y/o de AXXESS.
5. Monte el nuevo ensamble de radio en el
tablero.
6. Coloque a presión el panel de la moldura
del radio Metra y la cubierta de la
columna de dirección en el tablero y
vuelva a armar el tablero al revés de
como lo desarmó.
(Figura A) (Figura C)
(Figura B)

1.800.221.0932
|
MetraOnline.com
6

REV. 9/6/2017 INSTDP-7363B 7

KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
IMPORTANTE
Si tiene dificultades con la instalación de este producto, llame
a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de
hacerlo, revise las instrucciones por segunda vez y asegúrese de
que la instalación se haya realizado exactamente como se indica en
las instrucciones. Por favor tenga el vehículo desarmado y listo para
ejecutar los pasos de resolución de problemas antes de llamar.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2017 METRA ELECTRONICS CORPORATION REV. 9/6/17 INSTDP-7363B
INSTRUCCIONES DE INSTALACIÓN
DP-7363B
