INSTALLATIONSANLEITUNG INSTALLATION INSTRUCTIONS INSTRUCTIONS D‘INSTALLATION ISTRUZIONI PER L‘INSTALLAZIONE INSTALLATIONSVEJLEDNING
INSTALLATIONSVEJLEDNING INSTALLATIONSANVISNING INSTALLASJONSVEILEDNING ASENNUSOHJE INSTRUKCJA INSTALACJI

2

WICHTIGE HINWEISE VOR DER INSTALLATION 4
SICHERHEITSHINWEISE 6
BESCHREIBUNG DES GERÄTES 8
MITGELIEFERTES ZUBEHÖR 8
MONTAGE DES INNEN- UND AUSSENGERÄTES 10
MONTAGE DES INNENGERÄTES 12
INSTALLATIONSANLEITUNG

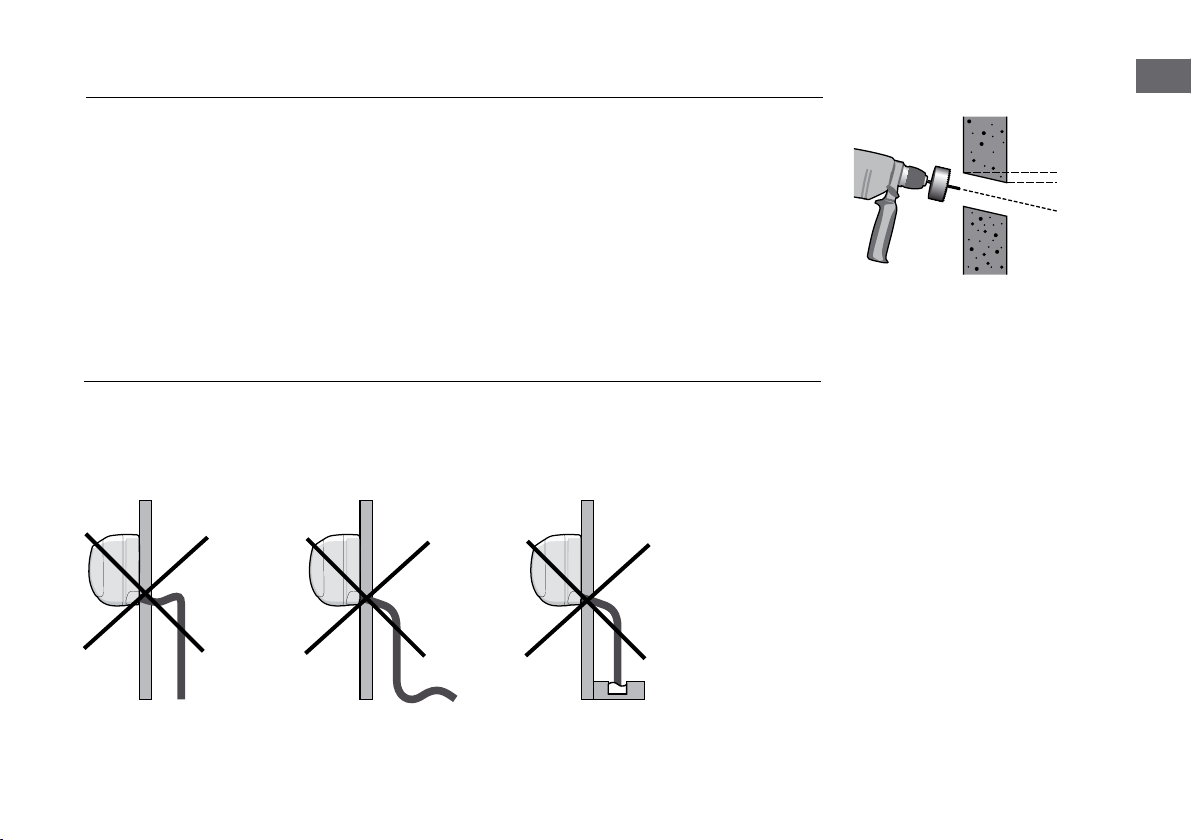

INSTALLATION DES KONDENSWASSERSCHLAUCHES 13

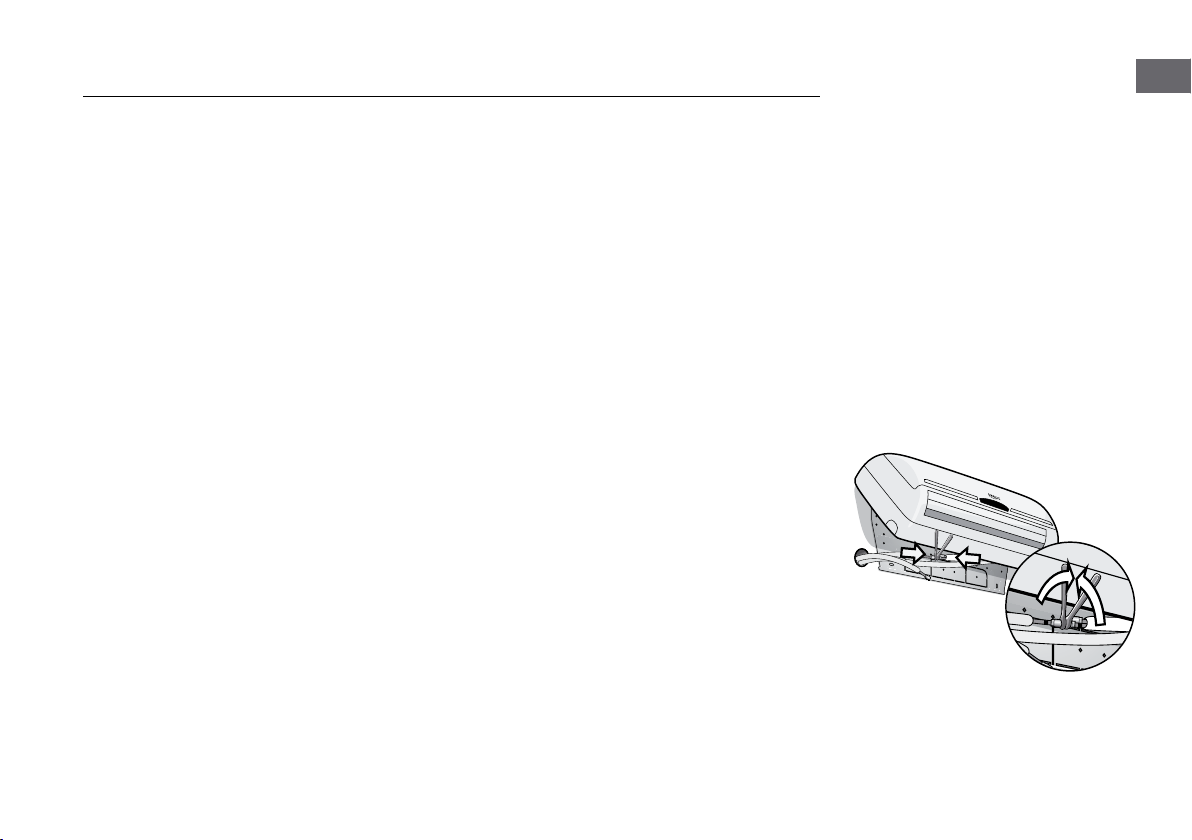

INSTALLATION DES INNENGERÄTES 14
SELBSTINSTALLATION FÜR QUICKCONNECTOR LEITUNGEN 15
INBETRIEBNAHME 20
KUNDENDIENST UND GEWÄHRLEISTUNG 21

4
INSTALLATIONSANLEITUNG
Vor InbetrIebnahme / Verwendung des gerätes Ist dIese anleItung sorgfältIg zu lesen!
Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der gelieferten
Geräteausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten!
warnung
· Bitte Montieren, Entfernen oder Wiedermontieren Sie das Klima – Splitgerät nicht selbst. Diese Arbeiten erfordern
Fachpersonal!
· Falsche Montage kann Wasserdurchsickern, Stromschlag oder Brand verursachen. Bitte lassen Sie die Montage nur
durch autorisiertes Fachpersonal durchführen. Fehler durch unsachgemäße Montage sind nicht in der Garantie enthalten.
· Das Gerät soll an einem leicht erreichbaren Ort montiert werden. Alle zusätzlichen Kosten für eine Spezialausstattung
werden vom Kunden getragen.
· Diese Betriebsanleitung muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden.
· Sollten Sie Fragen dazu haben, wenden Sie sich bitte an die auf der Rückseite angegebene Servicerufnummer.
wIChtIge hInweIse Vor der InstallatIon
Um die Leistung des Gerätes nicht zu beeinflussen, müssen bei der Aufstellung des Innengerätes und der Installation
der Kältemittelleitungen einige grundlegende Regeln beachtet werden:
· Beachten Sie, dass Innengerät und Außenteil der Anlage technisch aufeinander abgestimmt sind.
· Bei Verwendung fremder Komponenten erlischt jeglicher Anspruch auf Gewährleistung.
· Bringen Sie das Gerät in der Originalverpackung so nah wie möglich an den Montageort, um Transportschäden zu
vermeiden.
· Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit und das Gerät auf sichtbare Transportschäden.
· Melden Sie eventuelle Mängel umgehend Ihrem Vertragspartner und der Spedition. Spätere Reklamationen können nicht
anerkannt werden.
· Heben Sie das Innengerät an den Ecken und nicht an den Kältemittel- oder Kondensatanschlüssen an.
· Wählen Sie einen Montageort, der einen freien Lufteintritt und –austritt gewährleistet und an dem das Gerät keiner
direkten Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt ist.
· Achten Sie auf optimale und zugfreie Luftverteilung sowie auf Mindestfreiräume.
· Prüfen Sie vor der Installation die elektrischen Anschlusswerte mit den Daten auf dem Typenschild auf Übereinstim-
mumg und führen Sie alle elektrischen Anschlüsse nach den gültigen DIN- und VDE Bestimmungen durch.
· Achten Sie auf ordnungsgemäß befestigte elektrische Anschlüsse in den Klemmen.

DE
5
· Knicken Sie nie die Kältemittelleitungen und drücken Sie diese nicht ein.
· Achten Sie darauf, dass die gesamten Kältemittelleitungen, einschließlich aller Verbinder und Ventile, diffusionsdicht
wärmegedämmt sind.
· Schotten Sie offene Kältemittelleitungen gegen den Eintritt von Feuchtigkeit durch geeignete Kappen, bzw. Klebebänder
ab.
· Entfernen Sie die Schutzkappen erst kurz vor dem Verbinden mit den Kältemittelleitungen.
· Zur Installation ist präzise mit der Wasserwaage auszurichten, um ein Heraustropfen des Kondensats zu vermeiden.
· Nach abgeschlossener Installation ist die Nivellierung zu überprüfen.

6
SICHERHEITSHINWEISE
Dieses Gerät wurde vor seiner Auslieferung umfangreichen Material-, Funktions- und Qualitätsprüfungen unterzogen. Das
Gerät darf ausschließlich bestimmungsgemäß verwendet werden. Bei unsachgemäßem Gebrauch können von dem Gerät
Gefahren ausgehen.
beaChten sIe unbedIngt dIe folgenden hInweIse:
· Das Innengerät ist nicht für einen Betrieb im Freien geeignet.
· Die in die Bedienung des Gerätes eingewiesene Person hat das Gerät vor der Inbetriebnahme auf augenfällige Mängel
an den Bedienungs- und Sicherheitseinrichtungen sowie auf das Vorhandensein von Schutzeinrichtungen zu überprüfen!
· Vor allen Arbeiten am Gerät ist die Zuleitung/Stecker vom Stromnetz zu trennen und gegen unbefugtes Wiedereinschal-
ten zu sichern.
· Das Gerät darf ausschließlich im montierten Zustand und nur bestimmungsgemäß eingesetzt werden.
· Das Entfernen von Abdeckungen, Schutzgittern etc. während des Gerätebetriebes ist unzulässig und kann zu unkontrol-
lierten Betriebszuständen führen.
· Das Gerät darf nur innerhalb der zulässigen Betriebsbereiche (Umgebungstemperaturen) betrieben werden.
· Achten Sie auf einen ausreichenden Sicherheitsabstand zu entzündlichen Gegenständen.
· Installieren Sie das Klimagerät nicht in der Nähe von Heizungen.
· Achten Sie darauf, dass die Lufteintritts- und Austrittsöffnungen immer frei von fremden Gegenständen sind und ste-
cken Sie keine Fremdkörper in die Öffnungen des Gerätes.
· Schließen Sie das Gerät nur an eine ordungsgemäß installierte und voschriftsmäßig geerdete Spannungsversorgung an.
· Betreiben Sie die Geräte nicht in explosionsgefährdeten Räumen. Für den Einsatz in sehr staubhaltiger oder agressiver
Luft ist das Gerät ebenfalls nicht geeignet.
· Benutzen Sie in unmittelbarer Nähe des Gerätes keine brennbaren Sprays wie Haar- oder Lackspray.
· Betreiben Sie die Geräte nicht in öl-, schwefel- und salzhaltiger Atmosphäre.
· Das Gerät darf keinem direkten Wasserstrahl ausgesetzt werden.
· Schützen Sie das Gerät und die Fernbedienung vor Feuchtigkeit sowie vor direkter Sonneneinstrahlung.
· Alle Elektrokabel und Verbindungsleitungen sind vor Beschädigung, auch durch Tiere, zu schützen.
· Öffnen Sie niemals das Gerätegehäuse, es besteht die Gefar eines elektrischen Schlages.
· Kontrollieren Sie regelmäßig den ungehinderten Abfluss des Kondensats.
· Betreiben Sie das Gerät nie ohne Luftfilter.
· Beachten Sie, dass das Außenteil über das Innengerät mit einem Wiedereinschaltschutz versehen ist, der zur Vermei-
dung von Kompressorschäden ein sofortiges Wiedereinschalten nach dem Auschalten verhindert. Ein Wiedereinschalten
ist erst nach 3 Minuten möglich.
· Die optimale Gerätefunktion ist nur bei Innentemperaturen von 16 bis 30° C gewährleistet.

DE
7
· Reinigungs- und kleinere Wartungsarbeiten können durch den Betreiber oder einer von ihm beauftragten fachkundigen
Person im Rahmen der im Kapitel „Pflege und Wartung“ aufgeführten Maßnahmen durchgeführt werden.
· Schützen Sie die Fernbedienung vor starken Erschütterungen.
· Montieren Sie das Gerät nicht selbst, eine falsche Montage kann zu Stromschlag, Brand oder Wasserdurchsickern
führen. Fragen Sie dazu Ihren Händler oder Installateur.
· Montieren Sie das Gerät vorsichtig nach dieser Montageanleitung, eine unsachgemäße Montage kann Schäden wie
Stromschlag, Feuer oder Wasserdurchsickern verursachen.
· Montieren Sie das Gerät an einem sicheren Ort, welcher auch das Gewicht des Gerätes aushält, da es ansonsten zu
Verletzungen durch ein Herunterfallen des Gerätes führen kann
· Führen Sie elektrische Arbeiten nach der Montageanleitung durch und stellen Sie sicher, dass Sie einen externen Strom-
kreis nutzen. Sollte die Stromkapazität nicht ausreichen oder die elektrischen Arbeiten unvollständig ausgeführt werden,
kann es zu Bränden oder Stromschlag kommen.
· Verwenden Sie die speziellen Kabel, um das Innengerät mit dem Außengerät sicher zu verbinden und ziehen Sie die
Kabel fest an der Anschlussbox an – allerdings sollte kein Druck zwischen den Kabeln entsteht.
· Stellen Sie sicher, dass nach der Montage das Kühlmittel nicht an einer undichten Stelle oder einem nicht ordnungs-
gemäß verschraubten Ventil austritt. Durch Reduktion des Kühlmittels wird die Klimaanlage nur eingeschränkt oder
nicht ordnungsgemäß funktionieren.
· Nutzen Sie nur die gelieferten Teile oder spezielle Teile zur Montage. Die Verwendung minderwertigen Materials kann zu
Verletzungen durch Feuer, Stromschlag oder Herunterfallen des Gerätes führen.
· Stellen Sie sicher, dass nach der Installation der elektrischen Leitungen die Abdeckungen der Anschlüsse wieder fest
montiert werden. Elektrischer Schock oder Feuer können durch Kontakt mit Staub, Wasser etc. verursacht werden.
· Montieren Sie das Gerät nicht an einer Stelle, wo entflammbare Gase durchsickern. Wenn die Gase im Bereich des
Gerätes durchsickern, kann dies zur Explosion führen.
· Schließen Sie den Kondeswasserablaufschlauch laut Montageanleitung an. Bei fehlerhafter Montage kann Wasser
durchsickern und somit andere Haushaltsgeräte beschädigen.
· Dieses Split-Gerät ist nicht für den Winterbetrieb geeignet. Dazu muss es mit einer Winterregelung nachgerüstet wer-
den. Hierzu wenden Sie sich bitte an die in der Bedienungsanleitung angegebene Hotline.
· Einsatz in Serverräumen: Grundsätzlich sind diese Klimageräte nicht für den Einsatz in Serverräumen geeignet. Das
Gerät kann jedoch nachgerüstet werden. Bitte wenden Sie sich an unsere Hotline auf der Rückseite. Außerdem sollten
Sie die benötigte Kapazität von unserer Hotline ermitteln lassen.

8
BESCHREIBUNG DES GERÄTES
Die Funktion der Klimaanlage ist denkbar einfach: Dem zu „kühlenden“ Raum wird Wärme entzogen. Diesen Wärmetrans-
port übernimmt das umweltfreundliche Kältemittel R 407C oder R410A.
Das Gerät dient in erster Linie der Raumkühlung. Darüber hinaus filtert und entfeuchtet es die Luft und schafft so ein ange-
nehmes Raumklima. Bei der Verwendung von Außenteilen mit der Betriebsart Kühlen-Heizen kann in den Übergangszeiten
das Gerät zu Heizzwecken verwendet werden. Das Gerät bietet zusätzlich einen reinen Umluft- und Entfeuchtungsbetrieb.
Das Gerät arbeitet vollautomatisch und bietet dank seiner Mikroprozessor-Steuerung eine Vielzahl weiterer Optionen.
Die Bedienung erfolgt einfach über die mitgelieferte Fernbedienung.
transport und VerpaCkung
Das Gerät wird in einer stabilen Transportverpackung aus Karton, bzw. Styropor geliefert.
Überprüfen Sie bitte bei der Anlieferung das Gerät und vermerken Sie eventuelle Schäden oder fehlende Teile auf dem
Lieferschein und informieren Sie sofort den Spediteur und Ihren Vertragspartner.
Für spätere Reklamationen kann keine Gewährleistung übernommen werden.
MITGELIEFERTES ZUBEHÖR
Nr. Name Menge

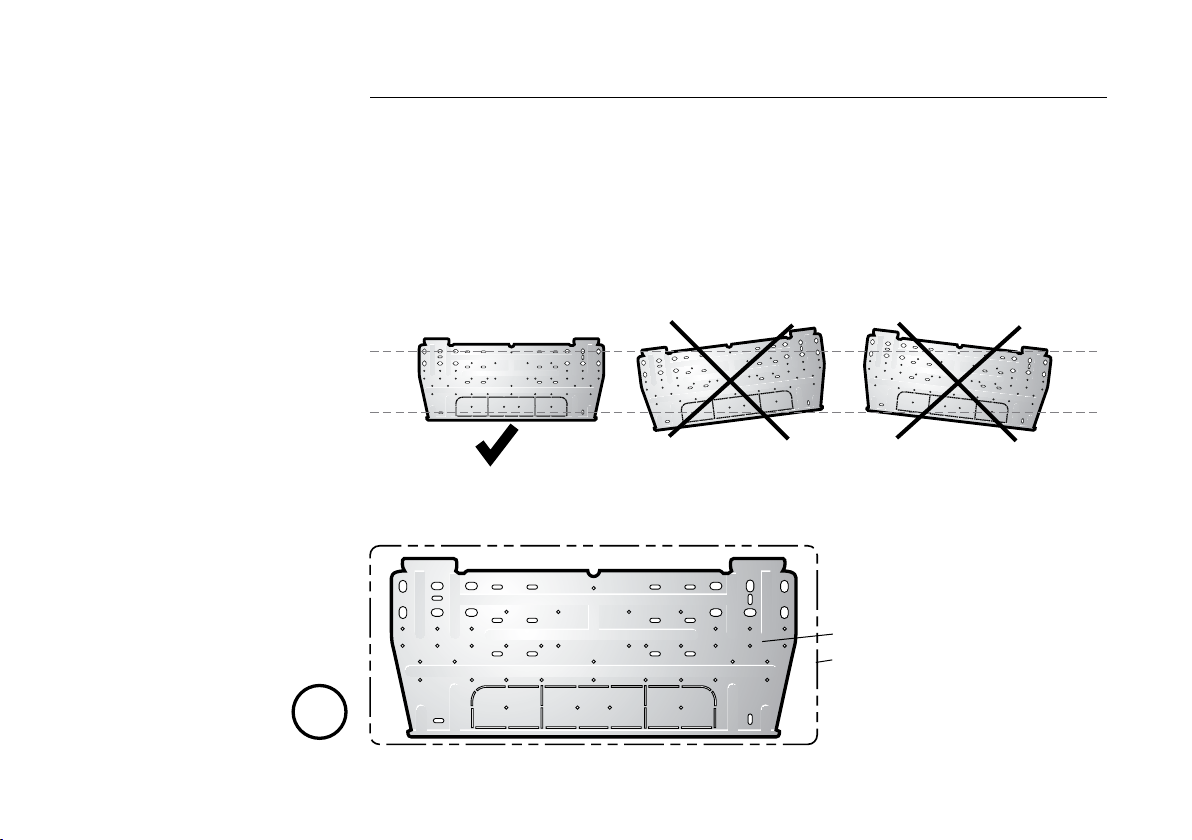

1Installationsplatte 1
2Montageschraube ST3.9 x 25-C-H 4
3Dübel 4
4Kältemittelrohr Flüssigkeitsseite Ø 6.35 5 m
Gasseite ≤10000 BTU/h Ø 9,53 5 m
Gasseite ≥10000 BTU/h Ø 12,00 5 m
5Rohrdurchführung mit Manschette 1
6Kondenswasserschlauch 1
7Kabelbinder 8

DE
9
Hinweis:
Für die Installation der Klimaanlage wird zusätzlich ein Sechskantschlüssel benötigt, der nicht im
Lieferumfang enthalten ist.
Die Klimaanlage darf nur an einer Stromversorgung mit einer Impedanz von höchstens 0,26 Ohm
angeschlossen werden. Bei Zweifeln wenden Sie sich an den Stromversorger für Informationen über die
Impedanz des Systems.

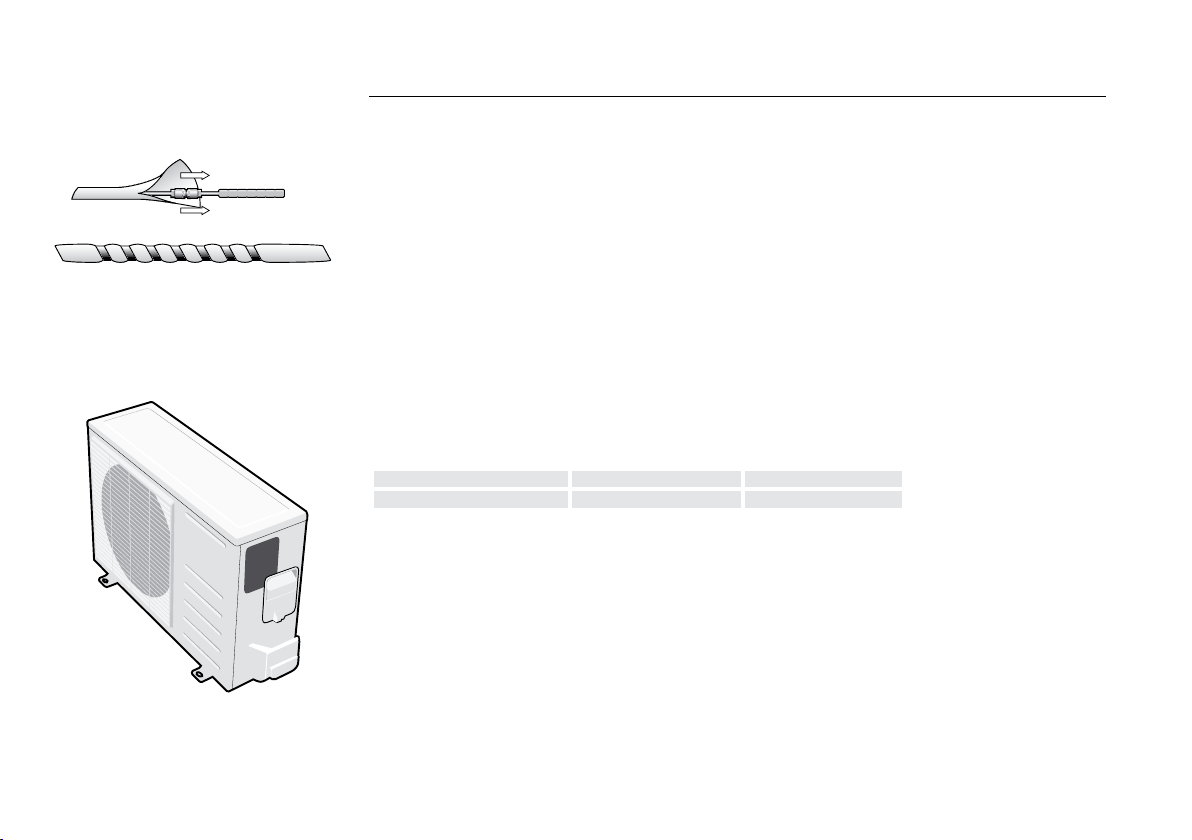

Verankerungsbolzen zur Installation der Außeneinheit
· Die Außeneinheit soll starkem Wind nicht ausgesetz sein
· Die Außeneinheit mittels Verankerungsbolzen von Ø 10 oder Ø 8 befestigen
Diese Illustration dient nur zur Erklärung
Kupferanschlussrohr muss frei isoliert werden
10 cm oder mehr
12 cm
oder mehr
12 cm oder
mehr
20 cm
oder mehr
60 cm
oder mehr
30 cm oder
mehr
100 cm oder mehr
60 cm
oder mehr
Lufteintritt
Lufteintritt
Luftaustritt
1
4
2
2
3
3
Nr. Name Menge
8elektrisches Anschlusskabel 1
9Abwasserstopfen für Aussengerät 1
10 Fernbedienung 1
11 Halterung für Fernbedienung 1
12 Isolierband 1
13 Installationskitdichtmasse (für Mauerdurchbruch) 1
5
7
8
9

10
MONTAGE DES INNEN- UND AUSSENGERÄTES
lesen sIe dIese montageanleItung sChrItt für sChrItt sorgfältIg durCh
· Um eine korrekte Installation durchzuführen, diese Installationsanleitung vor Einbaubeginn durchlesen.
· Alle Abbildungen sind nur Zeichnungen. Bei Unterschieden zwischen den Abbildungen dieser Anleitung und dem realen
Gerät der Klimaanlage überwiegt das reale Gerät.
· Bei der Montage der Kältemittelrohrleitungen darf keine Feuchtigkeit oder Schmutz in die Adapterrohre und
Anschlüsse gelangen. Die Leitungen im Freien nur bei trockenem Wetter installieren. Alle Verschlusskappen und Stopfen
erst unmittelbar vor der Montage entfernen. Die Montage muss in der nachfolgenden Reihenfolge durchgeführt werden.
· Bei Nichtbeachten der einzelnen Montagepunkte laut dieser Anweisung und dadurch hervorgerufenen Schäden an der
Klimaanlage wird keine Haftung und Garantie übernommen.
aChtung
Die Kältemittelleitungen sollten nach dem Öffnen der Absperrventile am Außenklimagerät nicht mehr getrennt werden, da
evtl. Kältemittel austritt und eine Funktion der Klimaanlage nicht mehr gewährleistet ist.
Innengerät
· Stellen Sie das Innengerät nicht in Hitze oder Dampf auf.
· Wählen Sie einen Ort, wo es keine Hindernisse vor oder um das Gerätes gibt.
· Stellen Sie sicher, dass das Wasser mit Gefälle abgeleitet wird.
· Montieren Sie das Gerät nicht an einem Türeingang.
· Stellen Sie sicher, dass der Abstand links und rechts mehr als 10 cm ist.
· Der Abstand des Innengerätes von der Decke sollte mindestens 10 cm sein.
· Bei einer Verlängerung des Rohranschlusses muss auch die Kühlmittelmenge
verändert werden.
· Die Rohrleitung nur nach links aus dem Innengerät ausführen.
12 cm
oder mehr
15 cm oder mehr
20 cm oder mehr
12 cm
oder mehr

DE
11

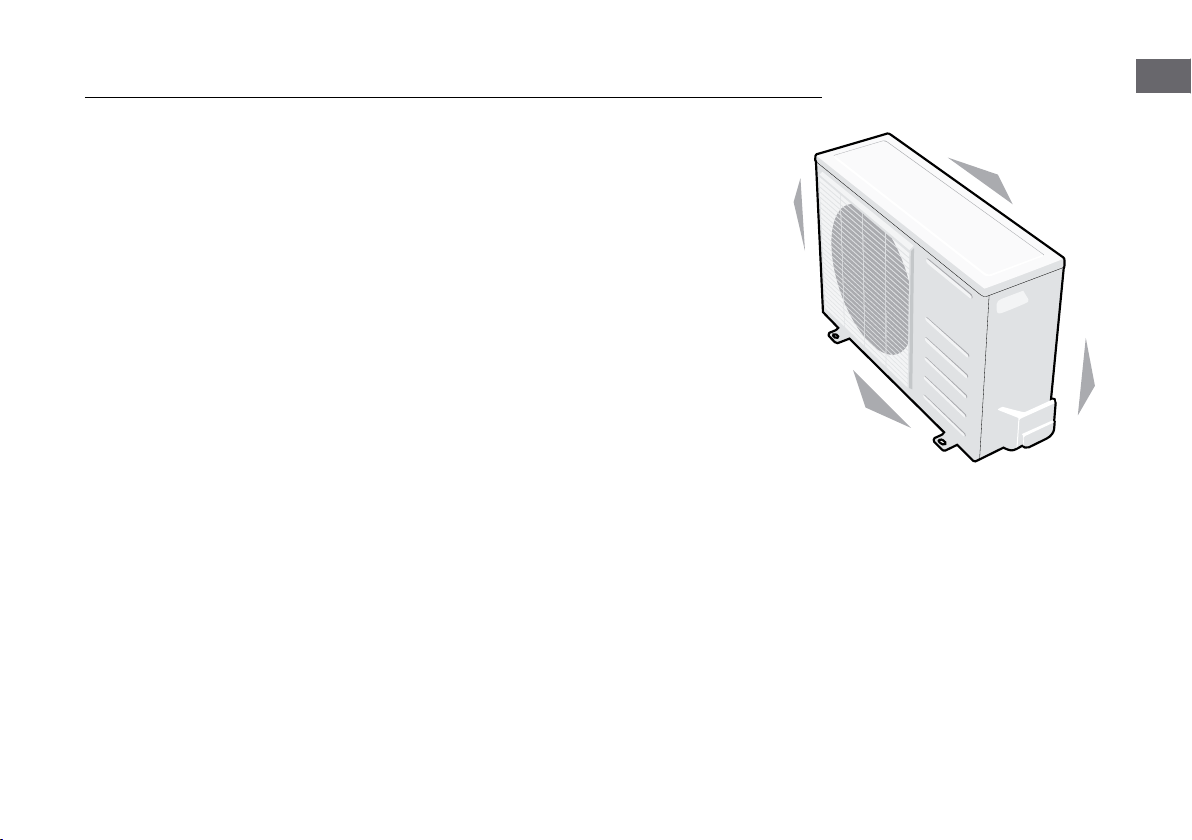

aussengerät
· Gibt es eine Markise über dem Außengerät, um das Gerät vor direktem Sonnenlicht oder Regen zu
schützen, stellen Sie sicher, dass die Wärmeausstrahlung vom Kondensator nicht eingeschränkt
wird.
· Stellen Sie sicher, dass die Entfernung hinter dem Gerät und links vom Gerät mehr als 30 cm
beträgt. Vor dem Gerät muss die Entfernung mehr als 100 cm und an der Anschlussseite (rechts
vom Gerät) mehr als 60 cm betragen.
· Darüber hinaus sollte eine Bodenabstand von 20 cm eingehalten werden, damit das Kondenswas-
ser während des Heizbetriebs im Winter problemlos ablaufen kann.
· Es dürfen sich keine Gegenstände im Bereich der Lufteintritts oder –austrittsöffnungen befinden.
· Bedenken Sie das Gewicht des Gerätes und wählen Sie einen Ort, wo Geräusche und Vibration nicht
stören.
· Wählen Sie einen Ort, wo Geräusche und warme Luft den Nachbarn nicht stören.
· Gerät nicht in einem Lichtschacht montieren, da dort kein Luftaustausch stattfindet.
DACHMONTAGE
· Wird das Gerät auf einem Dach montiert, stellen Sie sicher, dass es eine waagerechte Position
einnimmt und dass das Dach das Eigengewicht der Außeneinheit tragen kann.
· Stellen Sie sicher, dass die Dachstruktur und die Verankerung angemessen für dieses Außengerät ist.
· Konsultieren Sie örtliche Behörden für eine Dachmontage des Gerätes.
· Bedenken Sie die Geräuschentwicklung und entstehende Vibration, bevor Sie das Gerät auf einem
Dach oder Dachboden installieren.
· Für Service muss das Gerät jederzeit frei zugänglich sein.
· Gerät auf einem schrägen Dach nur so aufstellen, dass ein späterer Service ohne Betreten des
schrägen Daches möglich ist.
60 cm
oder mehr
30 cm
oder mehr
20 cm oder mehr
100 cm oder mehr

12
MONTAGE DES INNENGERÄTES
1. eInbau der montageplatte
· Montieren Sie die Montageplatte waagerecht auf eine ebene Fläche an die Wand und lassen Sie genügend Platz, um die
Montageplatte.
· Besteht die Wand aus Beton, Ziegel oder ähnlichem, bohren Sie vier Löcher mit einem Durchmesser von 6 mm in die
Wand. Stecken Sie die Montageklammer für die entsprechenden Schrauben hinein.
· Montieren Sie die Montageplatte mit 4 Schrauben an die Wand.
· Zum Anzeichnen der Bohrlöcher und Ausrichten der Montageplatte immer eine Wasserwaage verwenden.
· Nach dem Anschrauben der Montageplatte noch einmal mit einer Wasserwaage kontrollieren, ob diese wirklich waage-
recht montiert ist.
Anmerkung:
Montieren Sie die Montageplatte und die Löcher
in die Wand nach der Struktur der Wand und nach
den Befestigungspunkten der Montageplatte.
12 cm oder mehr
von der Decke
12 cm oder mehr
von der Wand
12 cm oder mehr
von der Wand
Loch für Anschlussrohr
ca. Ø 65 mm
Montageplatte
Gehäuseprofil Innengerät

DE
13
2. bohrung In dIe wand
· Bestimmen Sie die Bohrlöcher gemäß Abbildung
· Bohren Sie ein Loch von ca. 65 mm Durchmesser schräg zur Außenseite.
· Benutzen Sie ein Futterrohr ( Kunststoffrohr ), wenn Sie Bohrungen durch Metallgitter oder Metallplatten durchführen, um
die elektrischen Leitungen abzuschirmen.
· Zum Anzeichnen des Bohrloches das Innengerät an der Montageplatte einhängen, dann das Bohrloch links unten vom
Innengerät anzeichnen.
· Zum Bohren das Innengerät wieder von der Wand nehmen.
INSTALLATION DES KONDENSWASSERSCHLAUCHES
abfluss
Den Kondenswasserschlauch nach unten abbiegen und immer mit Gefälle verlegen. Der Kondenswasserschlauch ist NICHT
so zu installieren, wie in der folgenden Abbildung gezeigt.
Innen Außen
Wand
5-7 mm
Behindern Sie nicht den Wasserfluss durch Krümmung des
Schlauchs, keinen Aufstieg bilden lassen! Bitte legen Sie das Ende des Schlauchs nicht in Wasser

14
INSTALLATION VON DES KONDENSWASSERSCHLAUCHES
· Bei der Montage einer Verlängerung des Kondenswasserschlauches isolieren Sie das Verbindungsteil mit einem Schutz-
rohr und lassen Sie bitte den Schlauch nicht lose hängen.
· Für die Montage des Kondenswasserschlauches links, montieren Sie es wie im Bild dargestellt. Biegen Sie das
Anschlussrohr auf höchstens 43 mm vom Knickpunkt bis zur Geraden.
· Befestigen Sie das Ende des Kondenswasserschlauches
· Den Tauwasserablauf am Innenklimagerät mit dem beiliegendem Kondenswasserschlauch fest verbinden.
Rohrdeckel
links
Kabelanschluss
Zur Außeneinheit
Stromanschluss
Rohre mit
Isolierung INSTALLATION DES INNENGERÄTES
VorsICht
· Zuerst die Inneneinheit anschliessen, danach die Außeneinheit.
· Die Kältemittelleitungen sorgfältig abbiegen und anordnen.
· Die Kältemittelleitungen von der Hinterseite der Inneneinheit nicht herauskommen lassen.
· Vergewissern Sie sich, dass der Kondenswasserschlauch nicht locker ist.
· Beide Kältemittelleitungen an den Verbindungen isolieren.
· Den Kondenswasserschlauch immer unter die Kältemittelleitung binden.
· Alle Leitungen müssen in der Inneneinheit untergebracht sein und dürfen nicht herausstehen.
· Stellen Sie sicher, dass die Rohre an der Rückseite des Innengerätes nicht undicht sind.
· Stellen Sie sicher, dass der Kondenswasserschlauch am niedrigsten Punkt des Isolierpaketes liegt.
Der Kondenswasserschlauch muss vom Anschlussrohr und Kabel getrennt bleiben, damit kein
Kondensat überfließen kann.
· Bitte kreuzen Sie das Netzkabel nicht mit anderen Kabeln.
· Bitte lassen Sie den Kondenswasserschlauch schräg herunter hängen, damit das Kondenswasser problemlos ablaufen kann.
· Die Rohrleitung durch die Bohrung in die Inneneinheit einführen.
· Die obere Klemme auf der Rückseite der Inneneinheit am Oberhaken der Installationsplatte anziehen; die Inneneinheit
von einer Seite zur anderen bewegen, um sicherzustellen, dass sie gut eingehakt ist.
· Um die Verbindung der Rohleitung zu vereinfachen, die Inneneinheit durch Polstermaterial, einen Schraubenzieher o. ä.
von der Mauer abheben. Nach der Verbindung ist das Polstermaterial, der Schraubenzieher o. ä. zu entfernen.
· Den unteren Teil der Inneneinheit an die Wand bringen. Die Inneneinheit dann seitlich und vertikal bewegen, um sicherzu-
stellen, dass sie gut eingehakt ist.
Inneneinheit
Anschlussrohr
43 mm
Oberer Haken
Unterer Haken
Dämpfendes Material

DE
15
ansChluss der kältemIttelleItung
aChtung!
· Bei der Montage der Kältemittelrohrleitungen darf keine Spur von Feuchtigkeit oder Schmutz in die Adapterrohre und
Anschlüsse gelangen. Die Leitungen im Freien nur bei trockenem Wetter installieren. Alle Verschlusskappen und Stopfen
erst unmittelbar vor der Montage entfernen. Die Montage muss in der nachfolgenden Reihenfolge durchgeführt werden.
· Bei Nichtbeachten der einzelnen Montagepunkte laut dieser Anweisung und dadurch hervorgerufene Schäden an der
Klimaanlage wird keine Haftung und Garantie übernommen.
· Nach der Montage des Wand-Innen-Klimagerätes sind die Kunststoffkappen von den Rohranschlüssen zu entfernen.
· Bei der Montage der vorgefüllten Kältemittelleitungen darf ein Biegeradius von 150 mm nicht unterschritten werden, um
ein Abknicken der Kältemittelleitungen zu vermeiden.
1.
Die Kältemittelleitungen auf die Rohrenden am Innen-Klimagerät von Hand leichtgängig mehrere Gewindegänge aufschrau-
ben. Hierbei muss unbedingt darauf geachtet werden, dass nur die dünnen Rohrleitungen miteinander verbunden werden
und auch nur die dickeren Rohrleitungen miteinander verbunden werden. Die dicken Rohrleitungen sind blau gekennzeich-
net. Sind dünne und dicke Leitungen miteinander vertauscht, ist eine Funktion der Anlage nicht möglich.
2.
Die handfest angezogenen Verbindungen mit zwei passenden Maulschlüsseln – nie Zange gebrauchen – fest anziehen,
damit eine gasdichte Verbindung entsteht. Der Maulschlüssel am Rohranschluss des Innen-Klimagerätes darf in seiner
Position beim Anziehen nicht verändert werden, da sonst ein Abknicken der Kältemittelleitungen erfolgen kann. Immer einen
Maulschlüssel zum Gegenhalten verwenden!
INSTALLATION FÜR QUICKCONNECTOR-LEITUNGEN

16
INSTALLATION FÜR QUICKCONNECTOR-LEITUNGEN
rohrleItung und IsolIerung
· Klebeband um das Anschlusskabel, den Kondenswasserschlauch und die Kältemittelleitungen fest und gleichmäßig
wickeln (siehe Abbildung).
· Das Kondenswasser aus der Inneneinheit gelangt an den Sammlungsbehälter und wird durch den Schlauch abgeleitet.
Nichts anderes in den Behälter hineinführen.
Innengerät
Rohrraum
Kupferrohr
Kondenswasserschlauch
Isolierung
Kupferrohr
elektr. Anschlusskabel
montage des aussengerätes
Vorkehrungen
· Installieren Sie das Außengerät auf einem festen Untergrund um hohen Lärm oder Vibration zu vermeiden.
· Legen Sie die Richtung des Luftaustritts dort fest, wo die entlassende Luft nicht versperrt wird.
· Ist der Installationsort im Bereich extremer Winde, z.B. an der See, stellen Sie sicher, dass der Ventilator optimal funk-
tioniert und dass Sie das Gerät entlang der Wand montieren oder Sie eine Schutzplatte benutzen. Besonders in windigen
Gebieten müssen Sie das Gerät so montieren, damit der Lufteintritt vermieden wird.
· Bei hängender Installation achten Sie darauf, dass die Montagehalterung den Bedingungen des Montagehalterdiagramms
entspricht. Die Montagewand sollte aus Beton, Ziegel oder ähnlicher Konstruktion bestehen oder zur Verstärkung andere
Hilfsmittel verwenden. Die Verbindung zwischen Halterung und Wand bzw. Halterung und Außengerät sollte fest, stabil
und zuverlässig sein.
· Stellen Sie sicher, dass es keine Blockade der Austrittsluft gibt.
Oberer Haken
Unterer Haken
Dämpfendes Material

DE
17
aufstellung des aussengerätes
Verankern Sie das Außengerät fest mit Schrauben und Muttern mit einem Durchmesser von Ø 10 oder Ø 8 mm waagerecht
auf einem stabilen Untergrund.
montage des abflussstopfens
· Legen Sie die Dichtung auf den Abflussstopfen und stecken Sie den Abflussstopfen in den Boden des Außengerätes und
drehen Sie den Stopfen um 90° um ihn sicher zu befestigen.
· Verbinden Sie den Abflussstopfen mit der Verlängerung des Kondenswasserschlauches falls Kondenswasser im
Betriebsmodus „Heizen“ entstanden ist.
· Halten Sie einen Bodenabstand von 20 cm ein, damit Kondenswasser während des Heizbetriebs im Winter problemlos
ablaufen kann und sich kein Eiszapfen aus dem heruntertropfenden Kondenswasser bilden kann, der dann in das
Gerät hereinreicht.
Lufteintritt
Lufteintritt
Luftaustritt
Modell A(mm) B(mm)
< 16.000 BTU/h 458 250
> 16.000 BTU/h 530 290
A
B
Abflussstopfen
Dichtung
montage der kältemIttelleItungen
Wie bereits zur Inneneinheit beschrieben nun auch
am Außen-Klimagerät vornehmen.
aChtung
Sollten die gelieferten Kupferrohre zu lang sein, dürfen Sie diese auf keinen Fall
kürzen. Sie können aber die überschüssigen Meter vorsichtig aufrollen und hinter
der Außeneinheit verstauen.

18
INSTALLATION FÜR QUICKCONNECTOR-LEITUNGEN
dIChtIgkeItsprüfung
Verschlusskappen an den beiden Absperrventilen des Außen-Klimagerätes entfernen. Mit einem Sechskanteinsteckschlüssel
das Ventil an den dünnen Leitungen gegen den Uhrzeigersinn etwas aufdrehen und sofort wieder verschließen. Jetzt stehen
die Leitungen unter Kältemitteldruck und mit Seifenlauge (Pril-Wasser) können die Verbindungen auf Dichtigkeit geprüft
werden. Bei eventueller Blasenbildung der Seifenlauge liegt eine Undichtigkeit vor. Die Verschraubungen sind dann mit Hilfe
der Maulschlüssel noch einmal nachzuziehen. Anschließend sind die Verbindungen mit dem vorgesehenen Isoliermaterial zu
isolieren, um Schwitzwasserbildung zu vermeiden.
Nach erfolgter Dichtigkeitsprüfung beide Ventile am Außen-Klimagerät unter zur Hilfenahme des Sechskanteinsteckschlüs-
sels öffnen – bis zum Anschlag herausdrehen und mit den Ventilkappen wieder verschließen. Bei nicht vollständig geöffne-
ten Ventilen ist eine Funktion der Klimaanlage nicht möglich.
Verkabelung
· Einen Netzanschluss ausschließlich für die Klimaanlage zur Verfügung stellen.
· Sicherstellen, dass die Spannung der Nennspannung der Klimaanlage entspricht.
VorsICht
· Die Anschlüsse nur vornehmen, wenn die erforderlichen Fähigkeiten zur Verfügung stehen.
· Per Gesetz muss an dem Installationsort eine Kurzschluss-Isolierung vorhanden sein, damit Stromschläge vermieden
werden können
· Elektrische Kabel nicht zuschneiden, um sie zu verlängern.
· Die Spannung muss im Bereich von 90% bis 110% der Nennspannung sein.
· Die Steckdose der Klimaanlage erfordert eine Erdung. Daher soll eine Erdungssteckdose verwendet werden, so
dass die Klimaanlage wirksam isoliert werden kann.
Isolieren der Verbindungen
Stromanschluss der Außeneinheit unter dem Schutzdeckel
Spannung Sicherung Verkabelung
50 Hz 220-240V~ 16A C-Sicherungsautomat ≤1,5 mm2

DE
19
anmerkung
Anmerkung im Sinne der EMV-Richtlinie 89/336/EWG: Um den Flicker-Effekt beim Start des Verdichters zu vermeiden (tech-
nischer Prozess) verwendet man folgende Installationskriterien:
· Die Klimaanlage muss an der Hauptstromversorgung angeschlossen sein. Die Versorgung muss eine niedrige Impedanz
haben; normalerweise wird diese mit dem Schmelzpunkt von 32 A erreicht.
· Kein anderes elektrisches Gerät darf an derselben Stromspeiseleitung angeschlossen sein.
· Für weitere Information bezüglich der korrekten Installation kontaktieren Sie bitte den Stromversorger und stellen Sie
sicher, dass keine Restriktionen für die Installation von Produkten wie Waschmaschinen, Klimaanlagen und elektrische
Backöfen vorliegen.
· Für die Informationen bezüglich der Versorgung der Klimaanlage beachten Sie bitte die auf dem Produkt angegebenen
Betriebsdaten.
kabelansChluss
· Die beiden elektrischen Verbindungskabel sind durch die montierte Stecker-Kupplungs-Kombination an der Außeneinheit
zu verbinden. Dies aber erst durchführen, wenn die Kältemittelleitungen miteinander verbunden sind.
· Die Schutzkappe des Elektroanschlusses des Außengerätes entfernen.
· Die beiden Schrauben der Zugentlastung entfernen.
· Nun den Stecker vom Innengerät mit der Kupplung vom Außengerät zusammenstecken.
· Das Elektrokabel unter die Zugentlastung legen und die beiden gelösten Schrauben wieder eindrehen.
· Die Schutzkappe des Elektroanschlusses des Außengerätes wieder anbringen.
InbetrIebnahme
Durch Einstecken des Netzsteckers an der Inneneinheit ist die Klimaanlage nun einsatzbereit. Die Inbetriebnahme wie in der
Bedienungsanleitung beschrieben durchführen.
· Nach der Prüfung auf Gaslecks im Bereich der Adapteranschlüsse und nach der Prüfung der elektrischen Teile den
Testbetrieb durchführen.
· Das Gerät an die Stromversorgung anschließen und die Taste „COOL“ der Fernsteuerung drücken, um den Test zu
beginnen.
· Alle Funktionen prüfen.
· Durch eine Sicherheitsfunktion setzt sich die Klimaanlage erst 3 Minuten nach sofortigem Starten oder Einschalten des
Schalters in Betrieb.
· Vergewissern Sie sich, dass der Schalter nach dem Testbetrieb auf OFF steht.
Kabel in die Zugentlastung
einschrauben
Im Testbetrieb „COOL“ auf der
Fernbedienung drücken.
Inneneinheit an das Stromnetz
anschließen

20
Die Inbetriebnahme des Gerätes hat durch den Ersteller oder einem von diesem benannten autorisierten Sachkundigen zu
erfolgen.
Dabei sind alle Regel-, Steuer- und Sicherheitseinrichtungen auf ihre Funktion und ihre richtige Einstellung zu überprüfen.
Die Inbetriebnahme des Innengerätes ist entsprechend der Bedienungsanleitungen des Außenteiles durchzuführen und zu
dokumentieren!
funktIonstest des betrIebsmodus kühlen
Gehen Sie bei der Inbetriebnahme folgendermaßen vor:
· Schalten Sie die Spannungsversorgung ein.
· Schalten Sie das Innengerät über die Fernbedienung ein.
· Stellen Sie mit der Taste TEMP die Solltemperatur niedriger als die vorhandene Raumtemperatur ein.
· Stellen Sie mit der Taste MODE den Modus COOL ein.Die vollständige Kühlung ist erst nach 3 bis 5 Minuten gegeben.
· Überprüfen Sie die Gerätesteuerung mit den im Abschnitt „Bedienung“ beschriebenen Funktionen.
· Timer, Temperatureinstellung, Ventilatorgeschwindigkeiten und das Umschalten in den Lüftungs- bzw. Entfeuchtungs-
modus.
· Beachten Sie, dass bei einer Erhöhung der Solltemperatur oberhalb der Raumtemperatur die Kühlleistung abgeschaltet
werden muss. Dieser Vorgang kann ca. 1 Minute dauern.
· Messen Sie alle Betriebsströme und überprüfen Sie sämtliche Sicherheitsfunktionen.
· Prüfen Sie die Funktion von Schwimmerschalter, Kondensatwanne und Kondensatpumpe, indem Sie in die Kondensat-
wanne destiliertes Wasser gießen.
· Es empfiehlt sich hierzu eine Schnabelflasche zu verwende, die das Wasser in die Kondensatwanne einleiten kann.
· Beachten Sie, dass die Kondensatpumpe anfallendes Wasser permanent abpumpt, wenn das Innengerät im Kühl- oder
Entfeuchtungsmodus arbeitet.
funktIonstest des betrIebsmodus heIzen
Gehen Sie bei der Inbetriebnahme folgendermaßen vor:
· Stellen Sie mit der Taste TEMP die Solltemperatur höher als die vorhandene Raumtemperatur ein.
· Stellen Sie mit der Taste MODE den Modus HEAT ein. Die vollständige Heizleistung ist erst nach 3 bis 5 Minuten gege-
ben.
· Beachten Sie, dass bei einer Erhöhung der Solltemperatur oberhalb der Raumtemperatur die Heizleistung abgeschaltet
werden muss. Dieser Vorgang kann ca. 1 Minute dauern.
· Messen Sie alle Betriebströme und überprüfen Sie sämtliche Sicherheitsfunktionen.
INBETRIEBNAHME
