Milwaukee CM 100 User manual

CM 100
Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali

Technical Data,Safety Instructions, Specied Conditions of Use,
EC-Declaration of Conformity, Mains connection, Maintenance, Symbols
Please read and save
these instructions!
English
12
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole
Bitte lesen und
aufbewahren!
Deutsch
14
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Déclaration CE de Conformité, Branchement secteur, Entretien, Symboles
A lire et à conserver
soigneusement
Français
16
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE,
Collegamento alla rete, Manutenzione, Simboli
Si prega di leggere e
conservare le istruzioni!
Italiano
18

3
8
93

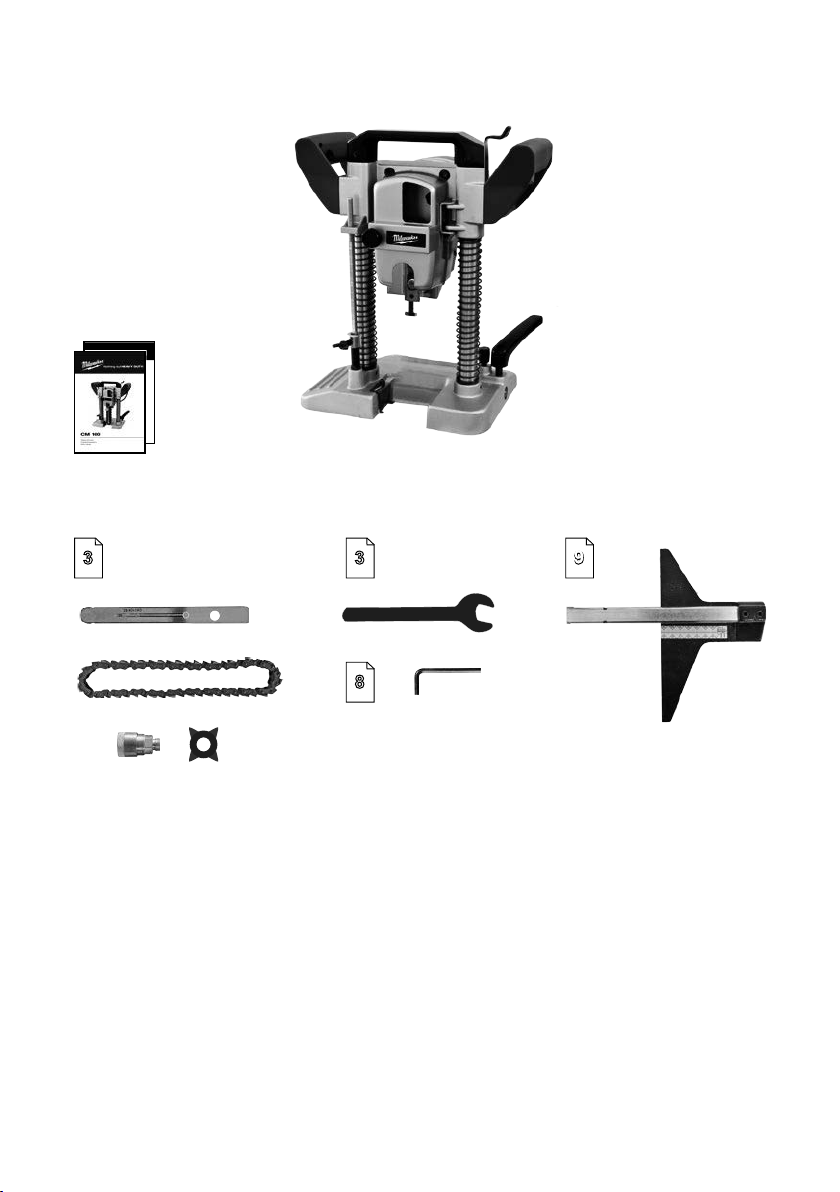

Accessory
Zubehör
Accessoires
Accessorio
Accessorio Acessório
Toebehoren Tilbehør
Tilbehør Tillbehör
Lisälaite Εξαρτήματα
Aksesuar Příslušenství
Príslušenstv Wyposażenie
Azokat a tartozékokat
Oprema Piederumi
Priedas Tarvikud
Äîïîëíèòåëü
Аксесоари
Accesoriu ополнителна
опрема 配件
IV
I
VII
II
V
VIII
VI
III

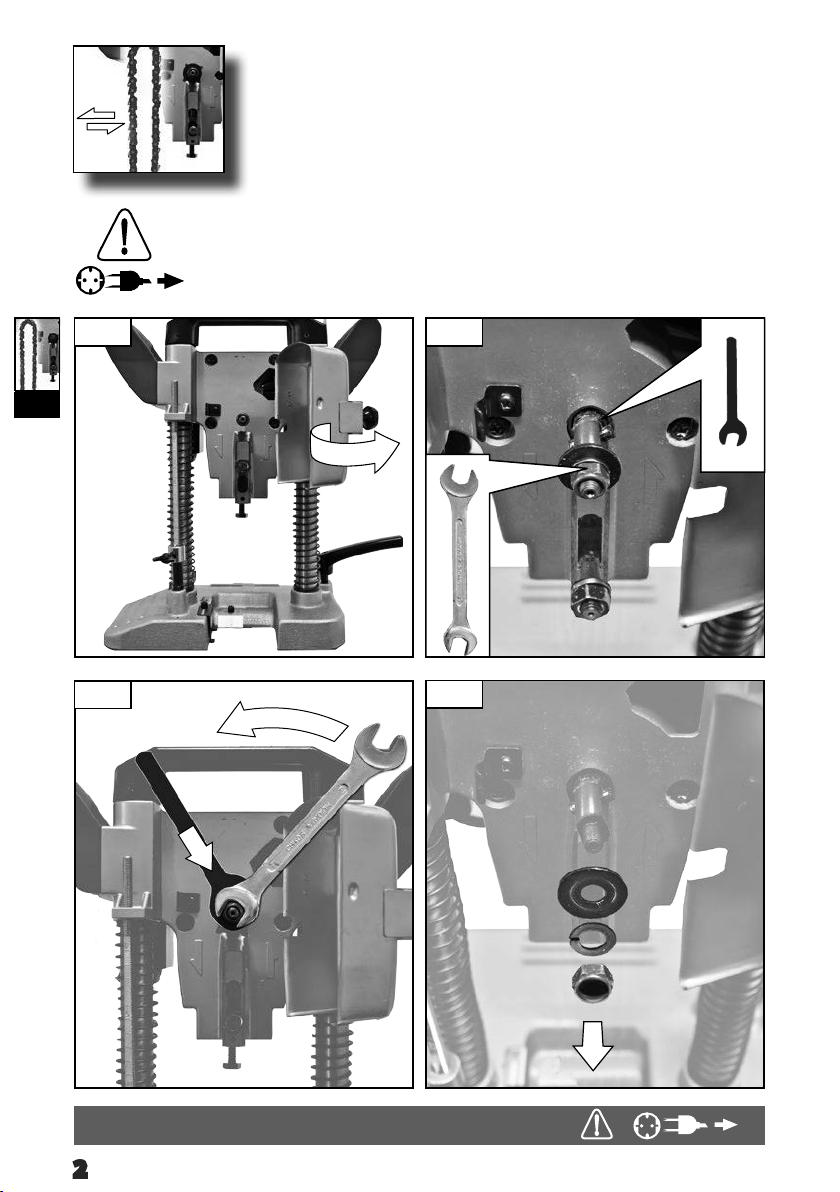

2
II
2.
4.
1.
3.
I

3
I
5.
6. 7.
12

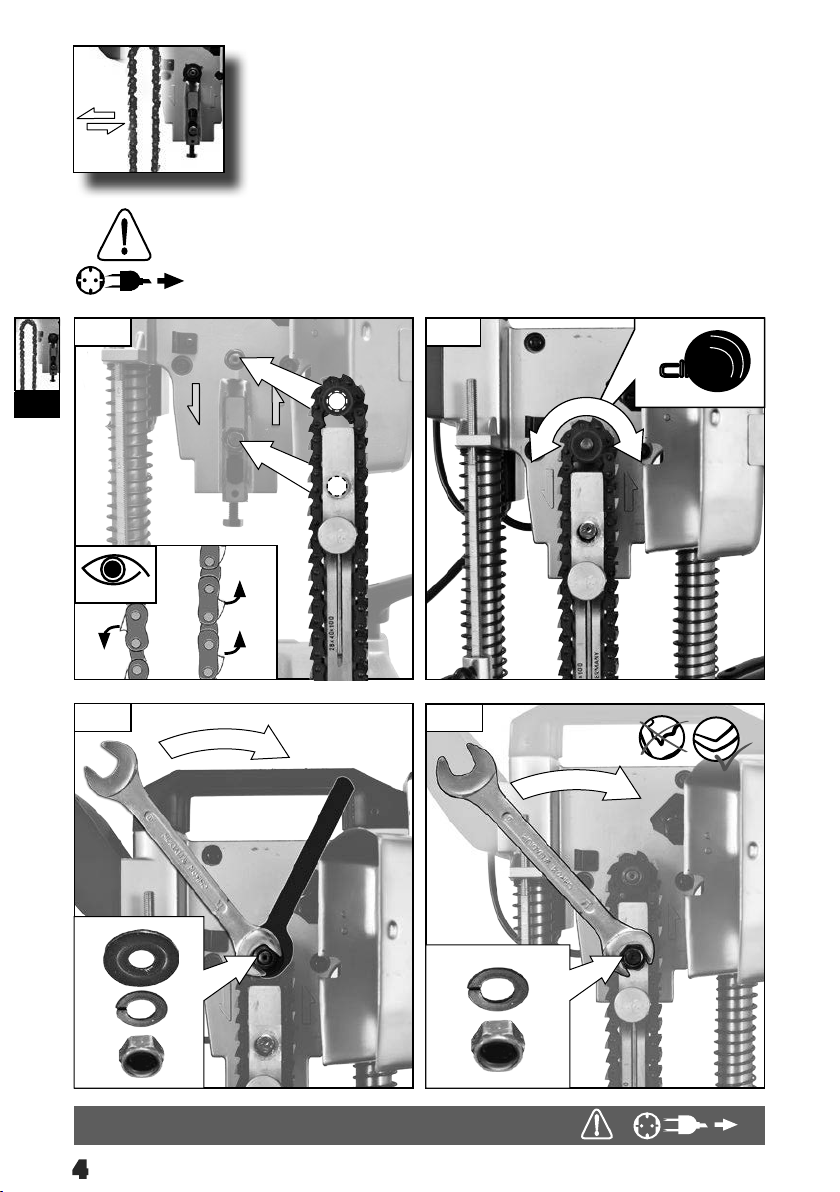

4
II
8. 9.
10. 11.
1
2
1
2
click
I

5
II
14.
12.
12.
3 - 4 mm
13.
< 3 mm
> 4 mm
TEST

6
III
1. 2.
3. 4.
15 Min.
GREASE
GREASE
1 x

7
IIIIV
x
X
x
13
1. 2.
10
1. 2.
220 mm
1
1

8
V
2.
3.
1. TEST
40 x 28 mm
40 3035
4.
6.
4030 35
30, 35, 40 mm
5.

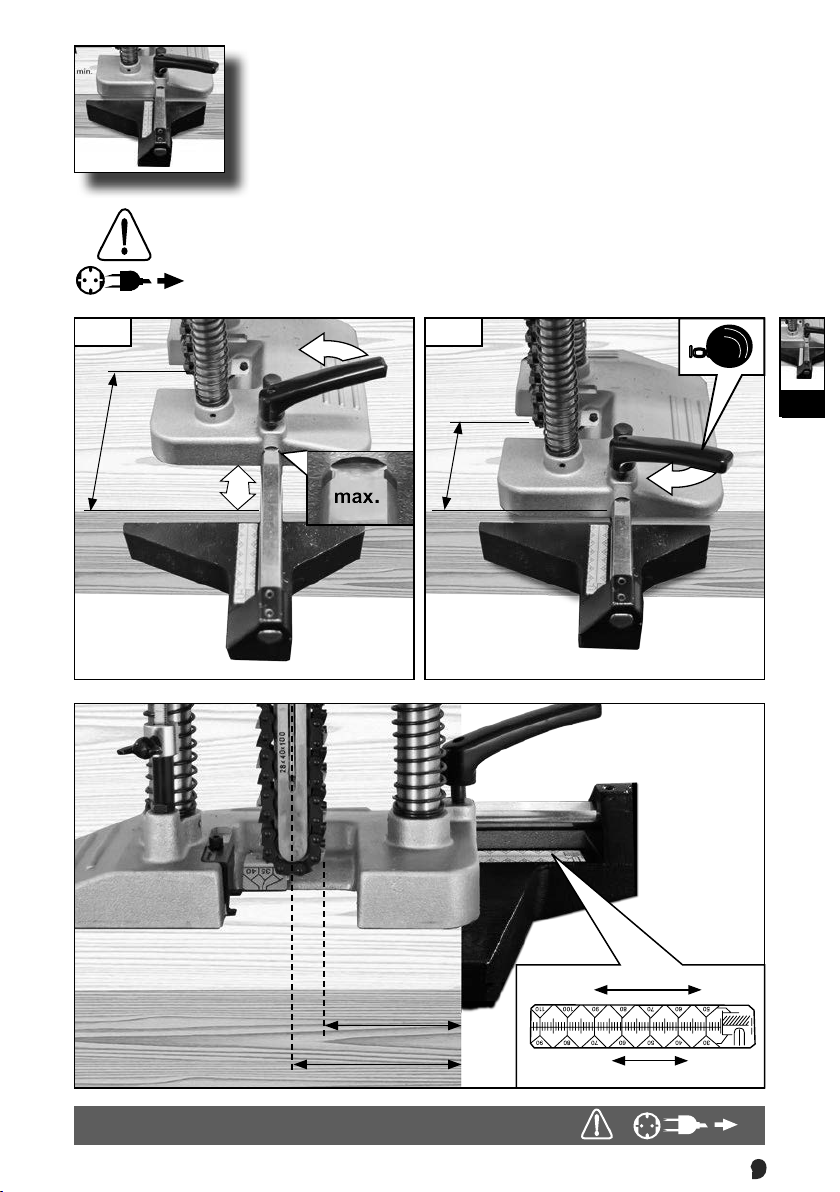

9
III
VI
max.
1. 2. lock
a
b
b
a

10
II
VII
1
1
2
2
2.
1. Start
2
unlock

11
III
VII
Stop
lock

12
GB
GB
English
WARNING! Read all safety warnings and all instruc-
tions, including those given in the accompanying brochure.
Failure to follow the warnings and instructions may result in electric
shock, re and/or serious injury.
Save all warnings and instructions for future reference.
SAFETY INSTRUCTIONS
Wear ear protectors. Exposure to noise can cause hearing loss.
Appliances used at many dierent locations including open air should
be connected via a residual current device (FI, RCD, PRCD) of 30mA
or less.
Always wear goggles when using the machine. It is recommended to
wear gloves, sturdy non slipping shoes and apron.
The dust produced when using this tool may be harmful to health.
Do not inhale the dust. Use a dust absorption system and wear a
suitable dust protection mask. Remove deposited dust thoroughly,
e.g. with a vacuum cleaner.
Before doing any work on the machine, pull the plug out of the
socket.
Only plug-in when machine is switched o.
Keep mains lead clear from working range of the machine. Always
lead the cable away behind you.
Sawdust and splinters must not be removed while the machine is running.
Never reach into the danger area of the machine when it is running.
Before use check machine, cable, and plug for any damages or
material fatigue. Repairs should only be carried out by authorised
Service Agents.
Keep the oor area free of loose material e.g. chips and cut-os.
Make sure that the work piece is free from nails and other foreignob-
jects.
SPECIFIED CONDITIONS OF USE
The chain mortiser is designed exclusively for mortisingin solid wood.
Do not use this product in any other way as stated for normal use.
TECHNICAL DATA
Chain Mortiser
CM 100
Production code 4332 21 01...
... 000001-999999
Rated input 1350 W
No-load speed 3400 min -1
Max. cutting depth 100 mm
Max. cutting width 40 mm
Overall dimensions 261 x 320 x 382 mm
Weight according EPTA-Procedure 01/2003 10 kg
Noise/Vibration Information
Measured values determined according to EN 61029.Typically, the A-weighted noise levels of the tool
are:
Sound pressure level (K=3dB(A))
Sound power level (K=3dB(A))
Wear ear protectors!
97 dB (A)
108 dB (A)
Total vibration values (vector sum in the three axes) determined according to EN 61029.
Vibration emission value ah
Uncertainty K =
3,58 m/s2
0,27 m/s2
WARNING
The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 61029 and
may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main applications of the tool. However if the tool is used for dierent applications, with
dierent accessories or poorly maintained, the vibration emission may dier. This may signicantly increase the exposure level over the total
working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched o or when it is running
but not actually doing the job.This may signicantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator from the eects of vibration such as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.

13
GB
GB
English

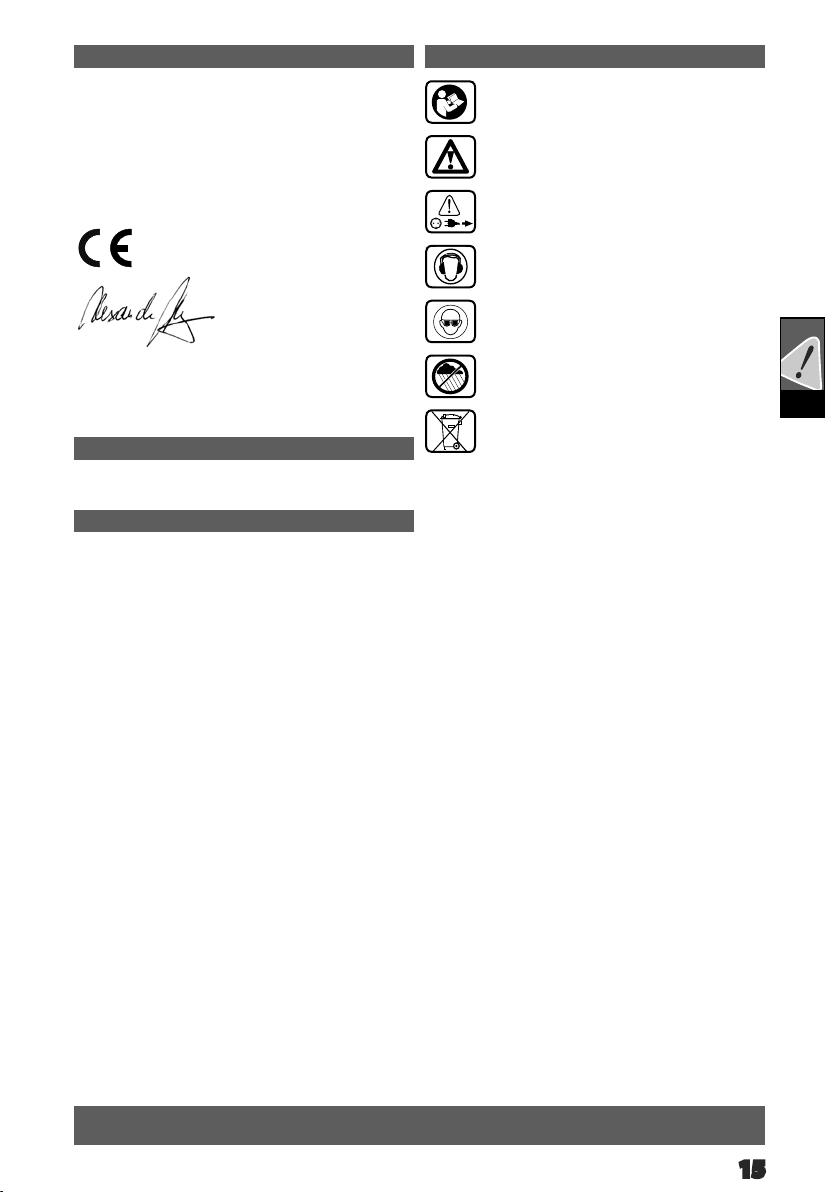

SYMBOLS
Please read the instructions carefully before starting
the machine.
CAUTION! WARNING! DANGER!
Always disconnect the plug from the socket before
carrying out any work on the machine.
Wear ear protectors!
Always wear goggles when using the machine.
Never expose tool to rain.
Do not dispose of electric tools together with household
waste material. Electric tools and electronic equipment
that have reached the end of their life must be collected
separately and returned to an environmentally compa-
tible recycling facility. Check with your local authority or
retailer for recycling advice and collection point.
ECDECLARATION OF CONFORMITY
We declare under our sole responsibility that the product described
under“Technical Data”fullls all the relevant regulations and the
directives 2011/65/EU (RoHs), 2004/108/ EC, 2006/42/EC and the
following harmonized standards have been used:
EN 61029-1:2009
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
Winnenden, 2014-04-25
Alexander Krug / Managing Director
Authorized to compile the technical le
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany
MAINS CONNECTION
Connect only to single-phase AC current and only to the system
voltage indicated on the rating plate.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all times.
Use only Milwaukee accessories and Milwaukee spare parts. Should
components need to be replaced which have not been described,
please contact one of our Milwaukee service agents (see our list of
guarantee/service addresses).
If needed, an exploded view of the tool can be ordered. Please state
the machine type printed as well as the six-digit No. on the label
and order the drawing at your local service agents or directly at:
Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden,
Germany.

14
GB
D
Deutsch
WARNUNG! Lesen Sie alle Sicherheitshinweise und
Anweisungen, auch die in der beiliegenden Broschüre.
Versäumnisse bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für
die Zukunft auf.
SPEZIELLE SICHERHEITSHINWEISE
Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörver-
lust bewirken.
Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschal-
tern (FI, RCD, PRCD) ausgerüstet sein. Das verlangt die Installati-
onsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der
Verwendung unseres Gerätes.
Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutz-
handschuhe, festes und rutschsicheres Schuhwerk und Schürze
werden empfohlen.
Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und
sollte nicht in den Körper gelangen. Staubabsaugung verwenden und
zusätzlich geeignete Staubschutzmaske tragen. Abgelagerten Staub
gründlich entfernen, z.B. Aufsaugen.
Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen.
Maschine nur ausgeschaltet an die Steckdose anschließen.
Anschlusskabel stets vomWirkungsbereich der Maschine fernhalten.
Kabel immer nach hinten von der Maschine wegführen.
Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.
Nicht in den Gefahrenbereich der laufenden Maschine greifen.
Vor jedem Gebrauch Gerät , Anschlusskabel,Verlängerungskabel und
Stecker auf Beschädigung und Alterung kontrollieren. Beschädigte
Teile nur von einem Fachmann reparieren lassen.
Den Boden von Materialresten z.B. Späne und Sägereste freihalten.
Vergewissern Sie sich, daß das zu bearbeitendeWerkstück keineNä-
gel oder Fremdkörper aufweist.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Kettenfräse ist ausschließlich zum Fräsen in Massivholz bestimmt.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwen-
det werden.
TECHNISCHE DATEN
Kettenfräse
CM 100
Produktionsnummer 4332 21 01...
... 000001-999999
Nennaufnahmeleistung 1350 W
Leerlaufdrehzahl 3400 min -1
Max. Frästiefe 100 mm
Max. Fräsbreite 40 mm
Gesamtabmessungen 261 x 320 x 382 mm
Gewicht nach EPTA-Prozedur 01/2003 10 kg
Geräusch/Vibrationsinformation
Messwerte ermittelt entsprechend EN 61029.Der A-bewertete Geräuschpegel des Gerätes beträgt
typischerweise:
Schalldruckpegel (K=3dB(A))
Schallleistungspegel (K=3dB(A))
Gehörschutz tragen!
97 dB (A)
108 dB (A)
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029.
Schwingungsemissionswert ah
Unsicherheit K =
3,58 m/s2
0,27 m/s2
WARNUNG
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 61029 genormten Messverfahren gemessen wor-
den und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläuge Einschätzung
der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügenderWartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor derWirkung von Schwingungen fest wie zum Beispiel:Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,Warmhalten der Hände, Organisation der Arbeitsabläufe.

15
GB
D
Deutsch
SYMBOLE
Bitte lesen Sie die Gebrauchsanweisung vor Inbetrieb-
nahme sorgfältig durch.
ACHTUNG! WARNUNG! GEFAHR!
Vor allen Arbeiten an der Maschine Stecker aus der
Steckdose ziehen.
Gehörschutz tragen!
Beim Arbeiten mit der Maschine stets Schutzbrille
tragen.
Die Maschine nicht dem Regen aussetzen.
Elektrogeräte dürfen nicht zusammen mit dem Hausmüll
entsorgt werden. Elektrische und elektronische Geräte
sind getrennt zu sammeln und zur umweltgerechten
Entsorgung bei einem Verwertungsbetrieb abzugeben.
Erkundigen Sie sich bei den örtlichen Behörden oder
bei Ihrem Fachhändler nach Recyclinghöfen und
Sammelstellen.
CEKONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass das unter„Technische
Daten“ beschriebene Produkt mit allen relevanten Vorschriften der
Richtlinie 2011/65/EU (RoHs), 2004/108/EG, 2006/42/EG und den
folgenden harmonisierten normativen Dokumenten übereinstimmt:
EN 61029-1:2009
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
Winnenden, 2014-04-25
Alexander Krug / Managing Director
Bevollmächtigt die technischen Unterlagen zusammenzustellen.
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungs-
schild angegebene Netzspannung anschließen.
WARTUNG
Stets die Lüftungsschlitze der Maschine sauber halten.
Nur Milwaukee Zubehör und Milwaukee Ersatzteile verwenden. Bau-
teile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee
Kundendienststelle auswechseln lassen (Broschüre Garantie/Kunden-
dienstadressen beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe
der Maschinen Type und der sechsstelligen Nummer auf dem Lei-
stungsschild bei Ihrer Kundendienststelle oder direkt beiTechtronic
Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany
angefordert werden.

16
GB
Français
AVERTISSEMENT! Lisez toutes les consignes de sécurité
et les instructions, même celles qui se trouvent dans la bro-
chure ci-jointe. Le non-respect des avertissements et instructions
indiqués ci après peut entraîner un choc électrique, un incendie et/ou
de graves blessures sur les personnes.
Bien garder tous les avertissements et instructions.
INSTRUCTIONS DE SÉCURITÉ PARTICULIERES
Portez une protection acoustique. L‘exposition au bruit pourrait
provoquer une diminution de l‘ouïe.
Les prises de courant se trouvant à l‘extérieur doivent être équipées
de disjoncteurs diérentiel (FI, RCD, PRCD) conformément aux pre-
scriptions de mise en place de votre installation électrique. Veuillez
en tenir compte lors de l‘utilisation de notre appareil.
Toujours porter des lunettes protectrices en travaillant avec la
machine. Des gants de sécurité, des chaussures solides et à semelles
antidérapantes et un tablier sont recommandés.
Les poussières dégagées lors du travail sont souvent nocives et ne
devraient pas pénétrer dans le corps. Utiliser un dispositif d’aspiration
de poussières et porter en plus un masque de protection approprié.
Eliminer soigneusement les dépôts de poussières, p. ex. en les
aspirant au moyen d‘un système d‘aspiration de copeaux.
Toujours extraire la che hors de la prise de courant avant d‘intervenir
sur l‘appareil.
Ne raccorder la machine au réseau que si l‘interrupteur est en position
arrêt.
Le câble d‘alimentation doit toujours se trouver en dehors du champ
d‘action de la machine. Toujours maintenir le câble d‘alimentation à
l‘arrière de la machine.
Ne jamais enlever les copeaux ni les éclats lorsque la machine est en
marche.
Ne jamais intervenir dans la zone dangereuse lorsque la machine est
en marche.
Avant toute utilisation, vérier que la machine, le câble
d’alimentation, le câble de rallonge et la che ne sont pas endomma-
gés ni usés. Le cas échéant, les faire remplacer par un spécialiste.
Veiller à ce que le fond reste exempt des restes de matériaux, par ex.
des copeaux et des débris de sciage.
Assurez-vous que la pièce à travailler ne comporte aucun clou ni autre
objet étranger.
CARACTÉRISTIQUES TECHNIQUES
Mortaiseuse a chain
CM 100
Numéro de série 4332 21 01...
... 000001-999999
Puissance nominale de réception 1350 W
Vitesse de rotation à vide 3400 min -1
Profondeur maxi. de coupe 100 mm
Largeur maxi. de coupe 40 mm
Dimensions totales 261 x 320 x 382 mm
Poids suivant EPTA-Procedure 01/2003 10 kg
Informations sur le bruit et les vibrations
Valeurs de mesure obtenues conformément à la EN 61029.Les mesures réelles (des niveaux acoustiques
de l’appareil sont :
Niveau de pression acoustique (K=3dB(A))
Niveau d‘intensité acoustique (K=3dB(A))
Toujours porter une protection acoustique!
97 dB (A)
108 dB (A)
Valeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 61029.
Valeur d’émission vibratoire ah
Incertitude K =
3,58 m/s2
0,27 m/s2
AVERTISSEMENT
Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 61029 et peut être
utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations.
Le niveau vibratoire indiqué représente les applications principales de l’outil électrique. Toutefois, si l’outil électrique est utilisé pour d’autres
applications, avec des outils rapportés qui dièrent ou une maintenance insusante, il se peut que le niveau vibratoire diverge. Cela peut
augmenter nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail.
Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l’appareil
n’est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout
l’intervalle de temps du travail.
Dénissez des mesures de sécurité supplémentaires pour protéger l’utilisateur contre l’inuence des vibrations, comme par exemple : la
maintenance de l’outil électrique et des outils rapportés, le maintien au chaud des mains, l’organisation des déroulements de travail.
Fr

17
GB
Français
SYMBOLES
Veuillez lire avec soin le mode d‘emploi avant la mise
en service
ATTENTION! AVERTISSEMENT! DANGER!
Avant tous travaux sur la machine extraire la che de la
prise de courant.
Toujours porter une protection acoustique!
Toujours porter des lunettes protectrices en travaillant
avec la machine.
Ne pas exposer la machine à la pluie.
Les dispositifs électriques ne sont pas à éliminer dans
les déchets ménagers. Les dispositifs électriques et
électroniques sont à collecter séparément et à remettre
à un centre de recyclage en vue de leur élimination dans
le respect de l‘environnement. S‘adresser aux autorités
locales ou au détaillant spécialisé en vue de connaître
l‘emplacement des centres de recyclage et des points de
collecte.
UTILISATION CONFORME AUX PRESCRIPTIONS
La mortaiseuse à chaîne est exclusivement destinée aumortaisage
du bois dur.
Comme déjà indiqué, cette machine n’est conçue que pour être
utilisée conformément aux prescriptions.
DECLARATION CE DE CONFORMITÉ
Nous déclarons sous notre seule responsabilité que le produit
décrit sous « Caractéristiques techniques » concorde avec toutes les
consignes pertinentes de la directive 2011/65 EU (RoHs), 2004/108/
EC, 2006/42/EC et les documents normatifs harmonisés suivants:
EN 61029-1:2009
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
Winnenden, 2014-04-25
Alexander Krug / Managing Director
Autorisé à compiler la documentation technique.
Techtronic Industries GmbH
Max-Eyth-Straße 10, 71364 Winnenden, Germany
BRANCHEMENT SECTEUR
Raccorder uniquement à un courant électrique monophasé et unique-
ment à la tension secteur indiquée sur la plaque signalétique.
ENTRETIEN
Tenir toujours propres les orices de ventilation de la machine.
Utiliser uniquement les accessoires Milwaukee et les pièces détachées
Milwaukee. Faire remplacer les composants dont le remplacement n‘a
pas été décrit, par un des centres de service après-vente Milwaukee
(observer la brochure avec les adresses de garantie et de service
après-vente).
En cas de besoin il est possible de demander un dessin éclaté du
dispositif en indiquant le modèle de la machine et le numéro de six
chires imprimé sur la plaquette de puissance et en s‘adressant au
centre d‘assistance technique ou directement àTechtronic Industries
GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
Fr
