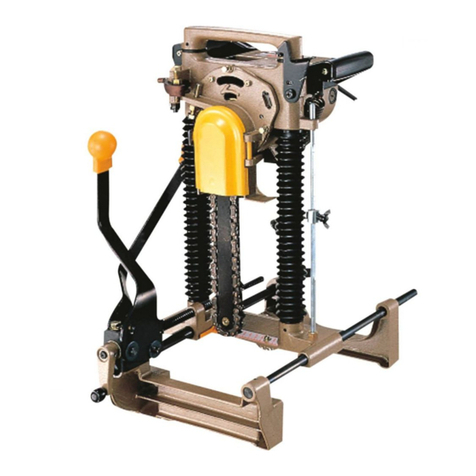

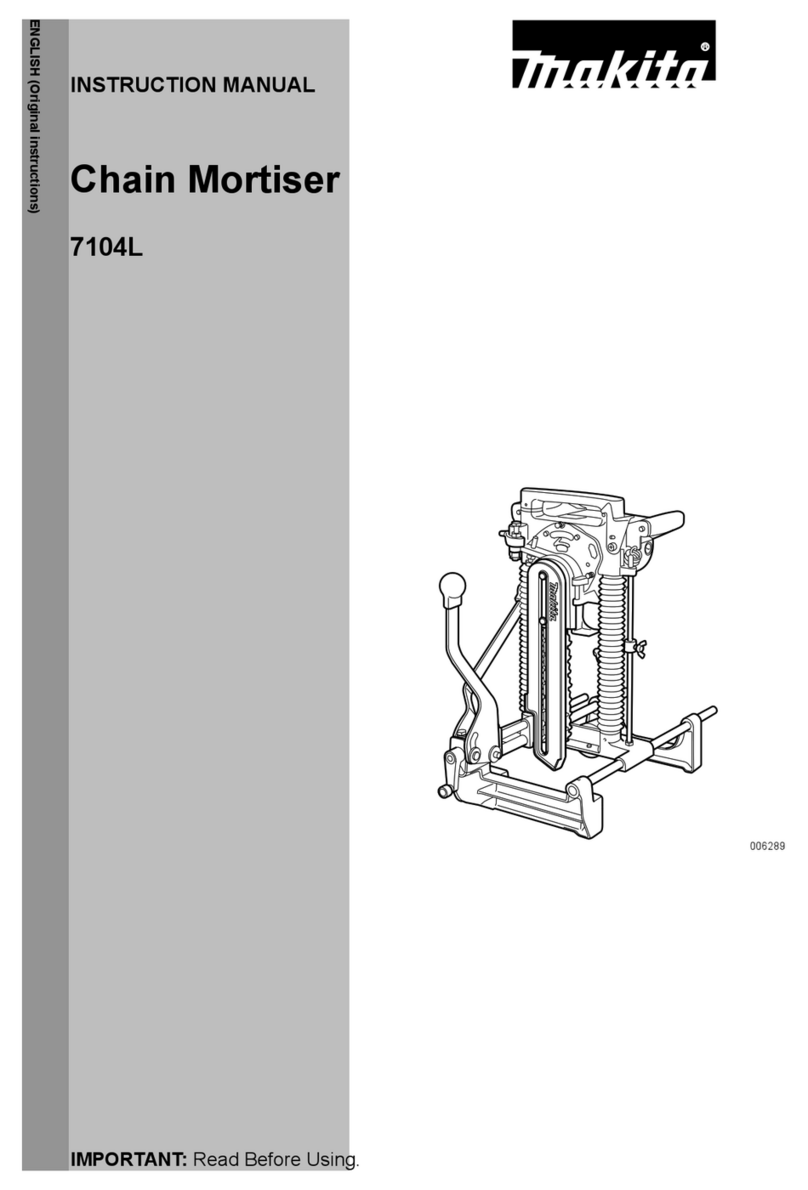

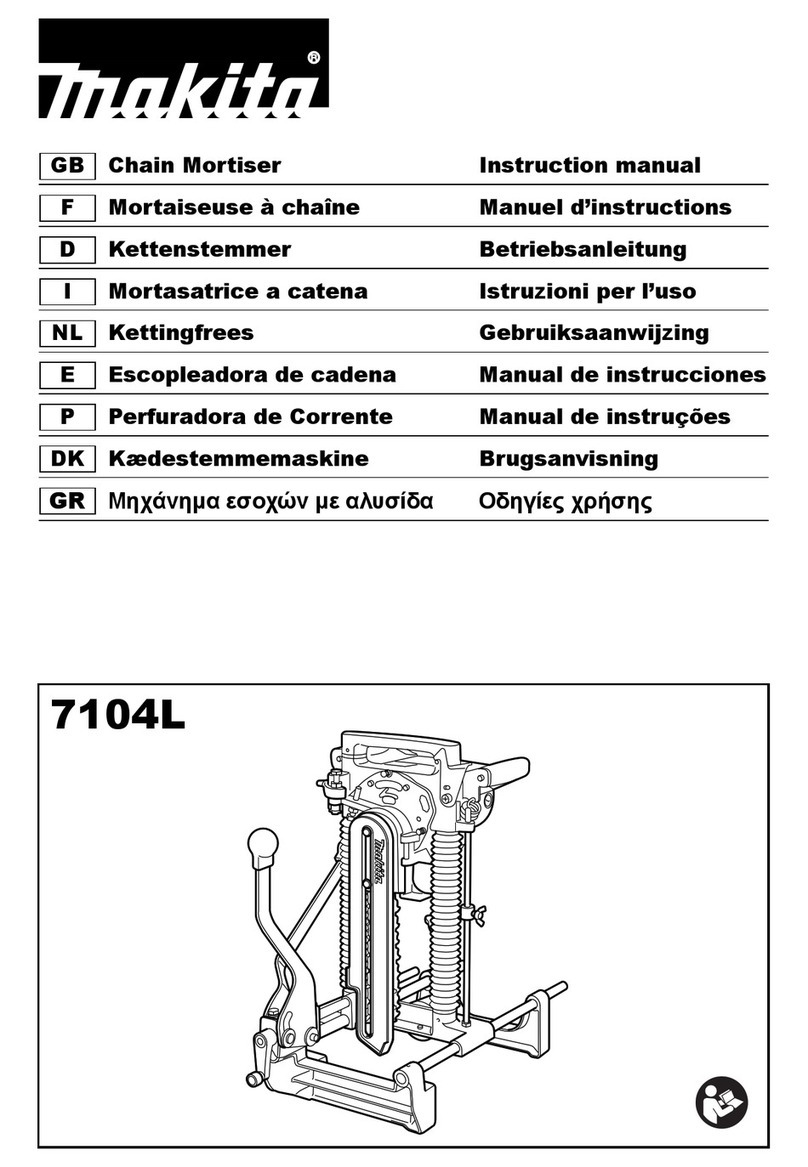

Makita 7104L User manual

7104L
EN Chain Mortiser INSTRUCTION MANUAL 5
SL Verižni rezkar NAVODILO ZA UPORABO 9
SQ Kllapa e zinxhirit MANUALI I PËRDORIMIT 13
BG Верижна фреза РЪКОВОДСТВО ЗА
ЕКСПЛОАТАЦИЯ 17
HR Lančani rezač za utore PRIRUČNIK S UPUTAMA 22
МК Верижен пробивач УПАТСТВО ЗА УПОТРЕБА 26
RO Maşină de frezat cu lanţ MANUAL DE INSTRUCŢIUNI 31
SR Ланчани пробијач УПУТСТВО ЗА УПОТРЕБУ 35
RU Цепной пазорез РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ 39
UK Ланцюговий пазоріз ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ 44

1
2
3
1
2
1
2
3
4
1
2
3
5-6mm
1
2
3
3-8mm
12
12
34
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
Fig.8
2

1
1
2
3
4
1
1
2
3
1
2
3
4
5
1
(6) (5) (4)
(3) (2) (1)
1
Fig.9
Fig.10
Fig.11
Fig.12
Fig.13
Fig.14
Fig.15
Fig.16
3

1
2
Fig.17
4

5ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model 7104L
Capacities Max. hole length (Longitudinal) 130 mm
Max. hole depth 155 mm
Width of applicable workpiece 80 mm - 308 mm
Chain speed 300 m/min
Dimensions (L × W × H) 512 mm × 298 mm × 513 mm
Net weight 17.8 - 18.2 kg
Safety class Class I
• Due to our continuing program of research and development, the specications herein are subject to change without notice.
• Specications may di󰀨er from country to country.
• The weight may di󰀨er depending on the attachment(s). The lightest and heaviest combination, according to
EPTA-Procedure 01/2014, are shown in the table.
Intended use
The tool is intended for cutting mortise in wood.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phaseAC supply. This
tool should be grounded while in use to protect the oper-
ator from electric shock. Use only three-wire extension
cords which have three-prong grounding-type plugs and
three-pole receptacles which accept the tool's plug.
Noise
The typicalA-weighted noise level determined accord-
ing to EN62841-1:
Sound pressure level (LpA) : 90 dB (A)
Sound power level (LWA) : 103 dB (A)
Uncertainty (K) : 3 dB (A)
Wear ear protection
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-1:
Vibration emission (ah) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration emission value has been
measured in accordance with the standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration emission value may
also be used in a preliminary assessment of exposure.
WARNING: The vibration emission during actual
use of the power tool can di󰀨er from the declared
emission value depending on the ways in which the
tool is used.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched o󰀨 and when it is
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included asAnnexA
to this instruction manual.
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, re and/or serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your mains-oper-
ated (corded) power tool or battery-operated (cordless) power tool.
ADDITIONAL SAFETY RULES
1. Use this tool only to cut holes in wood.
2. This tool is for cutting holes in at-surfaced
wood. Never use it for cutting holes in a log.
3. Wear ear protectors.
4.
Handle the cutter chain carefully; it is very sharp.
5. Place the workpiece on wood blocks or short
beams to prevent the cutter chain from hitting
the ground, oor, etc., causing damage to the
cutter chain at the time of hole breakthrough.
6. Check the cutter chain carefully for cracks or
damage before operation.
Replace cracked or damaged cutter chain immediately.
7. Secure the tool to the workpiece rmly.
8. Inspect for and remove nails or foreign matter
from the workpiece before operation.
9.
Do not operate the tool with the safety cover open.
10. Do not wear gloves during operation.
11. Keep hands away from moving parts.
12. Remove the tool from the workpiece after
operation to keep it from falling o󰀨 and possi-
bly causing injury.

6ENGLISH
13. Do not abuse cord. Never yank cord to discon-
nect it from the receptacle. Keep cord away
from heat, oil, water and sharp edges.
14.
PROPER GROUNDING. This tool should be grounding
while in use to protect the operator from electric shock.
15. EXTENSION CORDS. Use only three-wire
extension cords which have three-prong
grounding-type plugs and three-pole recepta-
cles which accept the tool’s plug. Replace or
repair damaged or worn cord immediately.
SAVE THESE INSTRUCTIONS.
FUNCTIONALDESCRIPTION
CAUTION:
• Always be sure that the tool is switched o󰀨 and
unplugged before adjusting or checking function
on the tool.
Adjusting depth of cut
► Fig.1: 1. Wing bolt 2. Stopper pole 3. Stopper
Loosen the wing bolt on the stopper. Move the stopper
to the desired position and tighten the wing bolt. When
tightened, the tip of the wing bolts should contact the at
surface of the stopper pole. The numbers indicated on
the stopper pole are in cm units (3 mm per graduation).
Switch action
► Fig.2: 1. Lock-o󰀨 button 2. Switch trigger
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To prevent the switch trigger from being accidentally
pulled, a lock-o󰀨 button is provided. To start the tool,
push in the lock-o󰀨 button and pull the switch trigger.
Release the switch trigger to stop.
ASSEMBLY
CAUTION:
•
Always be sure that the tool is switched o󰀨 and
unplugged before carrying out any work on the tool.
Installing or removing cutter chain
► Fig.3: 1. Adjusting screw 2. Chain bar 3. Chain
cover 4. Hex bolt
WARNING:
• Always be sure that the tool is switched o󰀨 and
unplugged before installing or removing the
cutter chain.
• Always close the chain cover after installing,
removing or adjusting the cutter chain.
To install the cutter chain, open the chain cover. Loosen
the hex bolt securing the chain bar and the adjusting
screw.
Orient the cutters in the direction of the arrow on the
tool (rotational direction).Attach the cutter chain to the
sprocket rst and then to the chain bar. Semi-tighten the
hex bolt.
► Fig.4: 1. Arrow 2. Sprocket 3. Hex bolt
Turn the adjusting screw to increase the tension on the
cutter chain. Pull the middle of the cutter chain lightly.
When there is a clearance of approx. 5 - 6 mm between
the chain bar and the cutter chain, the tension on the
cutter chain is adequate.
► Fig.5
After adjusting the tension, tighten the hex bolt rmly
to secure the chain bar. Additionally tighten slightly the
adjusting screw. Close the chain cover.
To remove the cutter chain, follow the installation proce-
dures in reverse.
Securing tool to workpiece
► Fig.6: 1. Lever (A) 2. Vise lever 3. Rear vise
► Fig.7: 1. Setting handle 2. Front vise
Loosen the vise lever and move the rear vise backward.
Place the tool on the workpiece so that the front vise
contacts the side of the workpiece. Move the rear vise
forward until the distance between the rear vise and the
workpiece is 3 - 8 mm. Tighten the vise lever to secure
the rear vise. Move the tool so that the "0" on the indi-
cation plate is aligned with the cutting line (A). Push the
lever (A) down fully to secure the workpiece.
Turn the setting handle until the front edge of the yellow
indicator plate is aligned with the cutting line (B).
► Fig.8: 1. Indicator plate 2. Indication plate 3. Cutting
line (A) 4. Cutting line (B)
OPERATION
► Fig.9: 1. Hook
Grasp rmly the grips on either side. Switch on the tool
and wait until the cutter chain attains full speed. Then
release the hook and lower the tool head to cut in the
workpiece. Do not apply excessive pressure to the tool.
This may not only decrease the working e󰀩ciency but
also cause a dangerous reaction. Feed slowly at the
beginning of a cutting operation, at the time of hole
breakthrough and when cutting a knot in the workpiece.
After cutting, gently raise the tool head until you can
hook the tool head back onto the hook. Then switch o󰀨
the tool. Raise the lever (A) and remove the tool from
the workpiece.
WARNING:
• Always hook the tool head back onto the hook
when not operating the tool.
• Never attempt to cut a twisted or warped work-
piece which the tool is not secured rmly to.

7ENGLISH
Adjusting indicator plate and
indication plate
The yellow indicator plate and indication plate are fac-
tory adjusted for the standard equipped cutter chain 16.5
mm. If the alignment is o󰀨, for some reason, or when
using another size cutter chain, loosen the screws and
adjust the yellow indicator plate and indication plate.
Enlarging hole
1. Transverse (width) enlargement
► Fig.10: 1. Hex bolts 2. Gauge plate 3. Travel dis-
tance (D) 4. Lever (B)
A hole can be enlarged transversely by adjusting the
gauge plate. Max. expansion of hole width is 15 mm.
EXAMPLE When cutting a hole 25 mm wide using a
cutter chain 16.5 mm, proceed as follows:
• Push the lever (B) away from you. Loosen the
hex bolts securing the gauge plate.
• Adjust the gauge plate so that the travel dis-
tance (D) is 8.5 mm; that is, 25 mm - 16.5 mm
= 8.5 mm. Tighten the hex bolts to secure the
gauge plate.
• Cut the rst hole with the lever (B) pushed away
from you. Then pull the lever (B) toward you and
cut again to enlarge the hole.
NOTE:
• The gauge plate is factory adjusted for cutting a
hole 30 mm wide.
2. Longitudinal (length) enlargement
Hole length can be determined in three steps shown in
the table below.
Cutter chain position Hole length to be cut
Original position 52.5 mm
No.1 set position 52.5 mm - 105 mm
No.2 set position 77.5 mm - 130 mm
NOTE:
• Ahole a little longer than predetermined may be
cut depending upon the cutter chain tension.
• The adjusting hex bolts are factory adjusted for
cutting holes 90 mm long in the No.1 set posi-
tion and 120 mm long in the No.2 set position.
Push down the right-hand grip while raising the left-
hand grip. Make sure that the adjusting hex bolt slips
into place securely.
► Fig.11: 1. Lever (C)
Loosen the hex nut securing the adjusting hex bolt. Turn
the adjusting hex bolt until the cutter chain reaches the
desired position, then tighten the hex nut.
► Fig.12: 1. Adjusting hex bolt for No. 1 set position
2. Lever (C) 3. Adjusting hex bolt for No. 2
set position
WARNING:
• When using pressure to turn the adjusting
hex bolt or hex nut, be careful not to allow the
adjusting hex bolt to slip o󰀨 the set position.
To bring the cutter chain back to the perpendicular
(original) position, pull the lever (C) toward you while
pressing down on the right-hand grip and slightly raising
the left-hand grip and move the cutter chain back to its
original position.
When cutting a hole, rst use the perpendicular posi-
tion, then No.1 set position and nally No.2 set position.
Always safely hook the tool head back onto the hook
when changing the cutter chain position.
► Fig.13: 1. Original position 2. No.1 set position
3. No.2 set position 4. Indication plate
5. Ruler
When enlarging a hole both transversely and longitudi-
nally, cut the holes in the order indicated from No.(1) to
(6) as shown. This makes for more easy and e󰀩cient
hole enlargement.
► Fig.14: 1. Front base
WARNING:
• Never attempt to enlarge a hole with the cut-
ter chain still within the hole. This will cause
unstable and dangerous operation.
• Never angle the cutter chain when cutting the
rst hole, or a dangerous kickback may result.
Always have the cutter chain set to the perpen-
dicular position when cutting the rst hole.
Lap joints up to 130 mm can be cut with this tool.
► Fig.15
NOTE:
• Lap joints can be cut only on the front (side
away from you) of the workpiece.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched o󰀨 and
unplugged before attempting to perform inspec-
tion or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
Replacing carbon brushes
► Fig.16: 1. Limit mark
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
► Fig.17: 1. Brush holder cap 2. Screwdriver

8ENGLISH
Lubrication
After use, remove dirt, chips and foreign matter adher-
ing to the tool. Then oil the moving parts (especially
cutter chain) and the contact portions.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by MakitaAuthorized Service Centers, always
using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Cutter chain
• Chain bar for 30 mm
• Sprocket 4 for 30 mm
• Oil supply (100 cc)
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
di󰀨er from country to country.

9SLOVENŠČINA
SLOVENŠČINA (Originalna navodila)
TEHNIČNI PODATKI
Model 7104L
Zmogljivosti
Največja dolžina luknje (dolžinsko) 130 mm
Največja globina luknje 155 mm
Širina zadevnega obdelovanca 80 mm - 308 mm
Hitrost verige 300 m/min
Mere (D x Š x V) 512 mm × 298 mm × 513 mm
Neto teža 17,8 - 18,2 kg
Varnostni razred Razred I
• Ker nenehno opravljamo raziskave in razvijamo svoje izdelke, se lahko tehnični podatki v tem dokumentu
spremenijo brez obvestila.
• Tehnični podatki se lahko razlikujejo od države do države.
• Teža se lahko razlikuje glede na priključke. Najlažja in najtežja kombinacija v skladu s postopkom EPTA
01/2014 sta prikazani v preglednici.
Namen uporabe
Orodje je namenjeno za rezanje utorov v les.
Priključitev na električno omrežje
Napetost električnega omrežja se mora ujemati s
podatki na tipski ploščici. Stroj deluje samo z enofazno
izmenično napetostjo. To orodje je treba med uporabo
ozemljiti, da se zaščiti upravljavca pred električnim
udarom. Uporabljajte samo kabelske podaljške s tremi
žicami, ki imajo ozemljitvene vtiče s tremi roglji in tri-
polne vtičnice, v katere lahko priključite vtič orodja.
Hrup
Tipični, z A ocenjeni vrednosti hrupa glede na EN62841-1:
Raven zvočnega tlaka (LpA): 90 dB (A)
Raven zvočne moči (LWA): 103 dB (A)
Odstopanje (K): 3 dB (A)
Uporabljajte zaščito za sluh
Vibracije
Skupne vrednosti vibracij (vektorska vsota treh osi) po
EN62841-1:
Oddajanje tresljajev (ah): 2,5 m/s2 ali manj
Odstopanje (K): 1,5 m/s2
OPOMBA: Navedena vrednost oddajanja vibracij
je bila izmerjena v skladu s standardnimi metodami
testiranja in se lahko uporablja za primerjavo orodij.
OPOMBA: Navedena vrednost oddajanja vibra-
cij se lahko uporablja tudi pri predhodni oceni
izpostavljenosti.
OPOZORILO: Oddajanje vibracij med dejansko
uporabo električnega orodja se lahko razlikuje od
navedene vrednosti oddajanja, odvisno od načina
uporabe orodja.
OPOZORILO: Upravljavec mora za lastno zaš-
čito poznati varnostne ukrepe, ki temeljijo na oceni
izpostavljenosti v dejanskih pogojih uporabe (upošte-
vajoč celoten delovni proces v trenutkih, ko je orodje
izključeno in ko deluje v prostem teku z dodatkom
časa sprožitve).
Izjava o skladnosti ES
Samo za evropske države
Izjava ES o skladnosti je vključena v dodatku A, ki je
priložen tem navodilom za uporabo.
Splošna varnostna opozorila za
električno orodje
OPOZORILO: Preberite vsa varnostna opo-
zorila in navodila s slikami in tehničnimi podatki,
ki so dobavljeni skupaj z električnim orodjem.
Ob neupoštevanju spodaj navedenih navodil obstaja
nevarnost električnega udara, požara in/ali hudih
telesnih poškodb.
Shranite vsa opozorila in navo-
dila za poznejšo uporabo.
Izraz „električno orodje“ v opozorilih se nanaša na vaše električno
orodje (s kablom) ali baterijsko električno orodje (brez kabla).
DODATNA VARNOSTNA PRAVILA
1. To orodje uporabljajte samo za rezanje lukenj v les.
2. To orodje je namenjeno za rezanje lukenj v
ploščati les. Nikoli ga ne uporabljajte za reza-
nje lukenj v debla.
3. Uporabljajte zaščito za sluh.
4.
Previdno ravnajte z verigo rezalnika, saj je zelo ostra.
5. Obdelovanca položite na lesene klade ali kratke
trame, da preprečite, da bi veriga rezalnika
udarila ob zemljo, tla itd., zaradi česar bi prišlo
do poškodb verige rezalnika ob preboju luknje.
6. Pred uporabo pozorno preglejte verigo rezal-
nika, ali je razpokana ali poškodovana.
Takoj zamenjajte počeno ali poškodovano
verigo rezalnika.
7. Trdno pritrdite orodje na obdelovanca.
8. Pred delom poiščite in odstranite vse žeblje ali
tujke iz obdelovanca.

10 SLOVENŠČINA
9.
Orodja ne uporabljajte, če je varnostni pokrov odprt.
10. Med uporabo ne nosite rokavic.
11. Ne približujte rok premikajočim se delom.
12. Po uporabi odstranite orodje iz obdelovanca,
da preprečite njegov padec, ki bi lahko povzro-
čil telesne poškodbe.
13. Ne poškodujte kabla. Nikoli ne vlecite za kabel,
da ga izvlečete iz vtičnice. Kabla ne približujte
vročini, olju, vodi in ostrim robovom.
14. PRAVILNA OZEMLJITEV. To orodje je treba
med uporabo ozemljiti, da se zaščiti uprav-
ljavca pred električnim udarom.
15. KABELSKI PODALJŠKI. Uporabljajte samo
kabelske podaljške s tremi žicami, ki imajo
ozemljitvene vtiče s tremi roglji in tripolne
vtičnice, v katere lahko priključite vtič orodja.
Takoj zamenjajte ali popravite poškodovan ali
obrabljen kabel.
SHRANITE TA NAVODILA.
OPIS DELOVANJA
POZOR:
• Pred vsako nastavitvijo ali pregledom nastavitev
stroja se prepričajte, da je le to izključeno in
ločeno od električnega omrežja.
Nastavljanje globine rezanja
► Sl.1: 1. Krilni vijak 2. Ustavljalni drog 3. Omejevalnik
Odvijte krilni vijak na zapiraču. Premaknite zapirač v
želeni položaj in zategnite krilni vijak. Ko je zategnjen,
se mora konica krilnega vijaka dotikati ravne površine
droga zapirača. Številke na drogu zapirača so nave-
dene v cm (3 mm na stopnjo).
Delovanje stikala
► Sl.2: 1. Sprostilni gumb 2. Sprožilno stikalo
POZOR:
• Pred priključitvijo orodja na električno omrežje
se vedno prepričajte, da je stikalo brezhibno
in da se vrača v položaj za izklop (OFF), ko ga
spustite.
Za zaščito pred nehotenim vklopom je stikalo opre-
mljeno s sprostilnim gumbom. Za zagon orodja hkrati
pritisnite na sprostilni gumb in sprožilno stikalo. Za
izklop orodja spustite sprožilno stikalo.
MONTAŽA
POZOR:
• Pred vsakim posegom v orodje se prepričajte,
da je le to izključeno in ločeno od električnega
omrežja.
Namestitev ali odstranitev verige
rezalnika
► Sl.3: 1. Nastavitveni vijak 2. Meč 3. Zaščitni pokrov
verige 4. Šestrobi vijak
OPOZORILO:
• Pred vsako nastavitvijo ali odstranjevanjem
verige rezalnika se prepričajte, ali je orodje
izključeno in odklopljeno z električnega omrežja.
• Po namestitvi, odstranjevanju ali prilagajanju
verige rezalnika vedno zaprite zaščitni pokrov
verige.
Za namestitev verige rezalnika odprite zaščitni pokrov verige.
Odvijte šestrobni vijak, ki pritrjuje meč in prilagoditveni vijak.
Rezalne zobce usmerite v smeri puščice na orodju (smer
vrtenja). Najprej pritrdite verigo rezalnika na verižnik,
nato pa na meč. Rahlo zategnite šestrobni vijak.
► Sl.4: 1. Puščica 2. Vskočnik 3. Šestrobi vijak
Obrnite prilagoditveni vijak, da povečate napetost
verige rezalnika. Rahlo povlecite za sredino verige
rezalnika. Če je med mečem in verigo rezalnika pribl. 5
- 6 mm prostora, je napetost verige rezalnika zadostna.
► Sl.5
Po prilagoditvi napetosti, trdno zategnite šestrobni vijak,
da pritrdite meč. Dodatno rahlo zategnite prilagoditveni
vijak. Zaprite zaščitni pokrov verige.
Za odstranjevanje verige rezalnika izvedite postopke
namestitve v obratnem vrstnem redu.
Pritrditev orodja na obdelovanca
► Sl.6: 1. Ročica (A) 2. Ročica primeža 3. Zadnji primež
► Sl.7: 1. Nastavljalni ročaj 2. Sprednji primež
Odvijte ročico primeža in premaknite zadnji primež
nazaj. Postavite orodje na obdelovanca, tako da
se sprednji del primeža dotika strani obdelovanca.
Premikajte zadnji primež naprej, dokler ni razdalja
med zadnjim primežem in obdelovancem 3 - 8 mm.
Zategnite ročico primeža, da pritrdite zadnji primež.
Premaknite orodje, tako da je oznaka „0“ na indikacijski
ploščici poravnana z linijo reza (A). Potisnite ročico (A)
do konca navzdol, da pritrdite obdelovanca.
Obračajte nastavljalni ročaj, dokler se sprednji del plo-
ščice rumenega indikatorja ni poravnan z linijo reza (B).
► Sl.8: 1. Ploščica indikatorja 2. Indikacijska ploščica
3. Linija reza (A) 4. Linija reza (B)
DELOVANJE
► Sl.9: 1. Kljuka
Trdno primite ročaja na obeh straneh. Vklopite orodje
in počakajte, da doseže veriga rezalnika polno število
vrtljajev. Nato izpustite kavelj in spustite glavo orodja za
rezanje obdelovanca. Orodja ne pritiskajte premočno.
To ne bo samo zmanjšalo delovno učinkovitost, ampak
bo tudi povzročilo nevarno reakcijo. Na začetku dela,
ob preboju luknje in kadar režete v grčo obdelovanca
podajajte počasi. Po rezanju nežno dvigujte glavo
orodja, da lahko obesite glavo orodja nazaj na kavelj.
Nato orodje izklopite. Dvignite ročico (A) in odstranite
orodje iz obdelovanca.

11 SLOVENŠČINA
OPOZORILO:
• Kadar orodja ne uporabljate, vedno obesite
glavo orodja nazaj na kavelj.
• Nikoli ne poskušajte rezati zvitega ali ukrivlje-
nega obdelovanca, na katerega orodje ni trdno
pritrjeno.
Prilagoditev ploščice indikatorja in
indikacijske ploščice
Ploščica rumenega indikatorja in indikacijska ploščica
sta tovarniško prilagojeni za serijsko opremljeno
16,5-milimetrsko verigo rezalnika. Če iz katerega koli
razloga ni poravnano ali če uporabljate verigo rezalnika
druge velikosti, odvijte vijake in prilagodite ploščico
rumenega indikatorja in indikacijsko ploščico.
Povečanje luknje
1. Prečna (širina) povečava
► Sl.10: 1. Šestrobi vijaki 2. Merilna plošča
3. Razdalja premika (D) 4. Ročica (B)
Luknjo lahko povečate prečno s prilagajanjem merilne
plošče. Največja razširitev luknje je 15 mm.
PRIMER Kadar režete luknjo širine 25 mm z uporabo
16,5-milimetrske verige rezalnika, postopajte kot
sledi:
• Potisnite ročico (B) vstran. Odvijte šestrobne
vijake, ki pritrjujejo merilno ploščo.
• Prilagodite merilno ploščo, tako da je razdalja
premika (D) 8,5 mm; to pomeni, 25 mm - 16,5
mm = 8,5 mm. Zategnite šestrobne vijake, da
pritrdite merilno ploščo.
• Prvo luknjo izrežite tako, da je ročica (B) potis-
njena stran od vas. Nato povlecite ročico (B)
proti vam in znova režite, da povečate luknjo.
OPOMBA:
• Merilna plošča je tovarniško nastavljena za
rezanje luknje širine 30 mm.
2. Vzdolžna (dolžina) povečava
Dolžino luknje lahko ugotovite v treh korakih, kot je
prikazano v spodnji tabeli.
Položaj verige rezalnika Dolžina luknje, ki jo je treba izrezati
Izvirni položaj 52,5 mm
Nastavljeni položaj št. 1 52,5 mm - 105 mm
Nastavljeni položaj št. 2 77,5 mm - 130 mm
OPOMBA:
• Glede na napetost verige rezalnika je lahko
luknja malo daljša kot je predhodno določeno.
• Nastavljalni šestrobni vijaki so tovarniško
nastavljeni za rezanje lukenj dolžine 90 mm v
nastavljenem položaju št. 1 in 120 mm v nastav-
ljenem položaju št. 2.
Potisnite desni ročaj navzdol, pri tem pa dvigujte levi
ročaj. Zagotovite, da nastavljalni šestrobni vijak zdrsne
na svoje mesto.
► Sl.11: 1. Ročica (C)
Odvijte šestrobno matico, ki pritrjuje nastavljalni šes-
trobni vijak. Obračajte nastavljalni šestrobni vijak, dok-
ler veriga rezalnika ne doseže želenega položaja, nato
pa zategnite šestrobno matico.
► Sl.12: 1. Nastavljalni šestrobni vijak za nastavljeni
položaj št. 1 2. Ročica (C) 3. Nastavljalni
šestrobni vijak za nastavljeni položaj št. 2
OPOZORILO:
• Pri izvajanju pritiska za obračanje nastavljal-
nega šestrobnega vijaka ali šestrobne matice
bodite previdni, da nastavljalni šestrobni vijak ne
zdrsne iz nastavljenega položaja.
Za vrnitev verige rezalnika nazaj v pravokotni (prvotni)
položaj povlecite ročico (C) proti vam, pri tem pa priti-
skajte desni ročaj in rahlo dvigujte levi ročaj, da premak-
nete verigo rezalnika nazaj v prvotni položaj.
Kadar režete luknjo, najprej uporabite pravokotni polo-
žaj, nato nastavljeni položaj št. 1 in na koncu nastavljeni
položaj št. 2. Kadar menjujete položaj verige rezalnika,
vedno varno obesite glavo orodja nazaj na kavelj.
► Sl.13: 1. Izvirni položaj 2. Nastavljeni položaj št.
1 3. Nastavljeni položaj št. 2 4. Indikacijska
ploščica 5. Ravnilo
Kadar povečujete luknjo prečno in vzdolžno, izrežite
luknje po vrstnem redu, kot je opisano v korakih od
št. (1) do (6) in prikazano. S tem bo povečanje luknje
olajšano in učinkovitejše.
► Sl.14: 1. Sprednja osnovna plošča
OPOZORILO:
• Nikoli ne poskušajte povečati luknje, medtem
ko je veriga rezalnika še vedno v luknji. To bo
povzročilo nestabilno in nevarno delovanje.
• Pri rezanju prve luknje nikoli ne nagibajte verige
rezalnika, saj lahko pride do nevarnega povra-
tnega udarca. Pri rezanju prve luknje mora biti
veriga rezalnika vedno nastavljena v pravokoten
položaj.
S tem orodjem lahko režete krožne spoje do 130 mm.
► Sl.15
OPOMBA:
• Krožne spoje lahko režete samo na sprednji
strani (obrnjena stran od vas) obdelovanca.
VZDRŽEVANJE
POZOR:
• Preden se lotite pregledovanja ali vzdrževanja
orodja, se vedno prepričajte, da je orodje izklo-
pljeno in vtič izvlečen iz vtičnice.
• Nikoli ne uporabljajte bencina, razredčila, alko-
hola ali podobnega. V tem primeru se orodje
lahko razbarva, deformira, lahko pa tudi nasta-
nejo razpoke.

12 SLOVENŠČINA
Menjava oglenih krtačk
► Sl.16: 1. Meja obrabljenosti
Ogleni krtački odstranjujte in preverjajte redno. Ko sta
obrabljeni do meje obrabljenosti, ju zamenjajte. Ogleni
krtački morata biti čisti, da bosta lahko neovirano
zdrsnili v držali. Zamenjajte obe ogleni krtački naenkrat.
Uporabljajte le enaki ogleni krtački.
Z izvijačem odstranite pokrova krtačk. Izvlecite izra-
bljeni ogleni krtački, namestite novi in privijte oba
pokrova krtačk.
► Sl.17: 1. Pokrov krtačke 2. Izvijač
Mazanje
Po uporabi odstranite umazanijo, odrezke in tujke, ki
so se prijeli na orodje. Nato naoljite premične dele (še
posebej verigo rezalnika) in stične površine.
VARNO in ZANESLJIVO delovanje tega izdelka bo
zagotovljeno le, če boste popravila, vzdrževanje in
nastavitve prepustili pooblaščenemu servisu za orodja
Makita, ki vgrajuje izključno originalne nadomestne
dele.
DODATNA OPREMA
POZOR:
• Ta dodatni pribor ali pripomočki so predvideni
za uporabo z orodjem Makita, ki je opisano v
teh navodilih za uporabo. Pri uporabi drugega
pribora ali pripomočkov obstaja nevarnost tele-
snih poškodb. Dodatni pribor ali pripomočke
uporabljajte samo za navedeni namen.
Za več informacij o dodatnem priboru in opremi se
obrnite na najbližji pooblaščeni Makita servis.
• Veriga rezalnika
• Meč za 30 mm
• Verižnik 4 za 30 mm
• Dovod olja (100 ccm)
OPOMBA: Nekateri predmeti na seznamu so lahko
priloženi orodju kot standardna dodatna oprema.
Lahko se razlikujejo od države do države.

13 SHQIP
SHQIP (Udhëzimet origjinale)
SPECIFIKIMET
Modeli 7104L
Kapacitetet Gjatësia maksimale e vrimës
(gjatësore) 130 mm
Thellësia maksimale e prerjes 155 mm
Gjerësia e materialit të punës që përdoret 80 mm - 308 mm
Shpejtësia e zinxhirit 300 m/min
Përmasat (L × W × H) 512 mm × 298 mm × 513 mm
Pesha neto 17,8 - 18,2 kg
Kategoria e sigurisë Kategoria I
• Për shkak të programit tonë të vazhdueshëm të kërkim-zhvillimit, specikimet që jepen këtu mund të ndryshojnë pa dhënë njoftim.
• Specikimet mund të ndryshojnë nga njëri shtet në tjetrin.
• Pesha mund të ndryshojë në varësi të aksesorit(ëve). Kombinimi më i lehtë dhe më i rëndë, sipas Procedurës
EPTA 01/2014, tregohet në tabelë.
Përdorimi i synuar
Vegla është menduar për prerje kllapash në dru.
Furnizimi me energji
Vegla duhet të lidhet vetëm me një furnizim me energjie me
të njëjtin tension të treguar në pllakëzën metalike udhëzuese
dhe mund të funksionojë vetëm me rrymë alternative
njëfazore. Kjo vegël duhet të ketë tokëzim ndërkohë që
është në përdorim për ta mbrojtur përdoruesin nga goditjet
elektrike. Përdorni vetëm kordonë zgjatimi me tre tela të cilët
kanë spina me tre degëzime të llojit me tokëzim dhe priza
me tre degëzime që pranojnë spinën e veglës.
Zhurma
Niveli tipik i zhurmës A, i matur sipas EN62841-1:
Niveli i presionit të zërit (LpA): 90 dB (A)
Niveli i fuqisë së zërit (LWA): 103 dB (A)
Pasiguria (K): 3 dB (A)
Mbani mbrojtëse për veshët
Dridhjet
Vlera totale e dridhjeve (shuma e vektorit me tre akse)
përcaktohet sipas EN62841-1:
Emetimi i dridhjeve (ah): 2,5 m/s2 ose më pak
Pasiguria (K): 1,5 m/s2
SHËNIM: Vlera e deklaruar e emetimeve të dridhjeve
është matur sipas metodës standarde të testimit dhe
mund të përdoret për të krahasuar një vegël me një tjetër.
SHËNIM: Vlera e deklaruar e emetimeve të dridhjeve
mund të përdoret për një vlerësim paraprak të ekspozimit.
PARALAJMËRIM: Emetimet e dridhjeve
gjatë përdorimit aktual të veglës elektrike mund të
ndryshojnë nga vlerat e deklaruara të emetimeve në
varësi të mënyrave sesi përdoret vegla.
PARALAJMËRIM: Sigurohuni që të identikoni
masat e sigurisë për mbrojtjen e përdoruesit, që
bazohen në vlerësimin e ekspozimit ndaj kushteve
aktuale të përdorimit (duke marrë parasysh të gjitha
pjesët e ciklit të funksionimit si ato kur vegla është e kur
dhe punon pa prerë, ashtu edhe kohën e përdorimit).
Deklarata e konformitetit me KE-në
Vetëm për shtetet evropiane
Deklarata e konformitetit me KE-në përfshihet si
Shtojca A në këtë manual përdorimi.
Paralajmërimet e përgjithshme për
sigurinë e veglës
PARALAJMËRIM: Lexoni të gjitha
paralajmërimet për sigurinë, udhëzimet, ilustrimet
dhe specikimet e dhëna me këtë vegël elektrike.
Mosndjekja e të gjitha udhëzimeve të renditura më
poshtë mund të shkaktojë goditje elektrike, zjarr dhe/
ose lëndim të rëndë.
Ruajini të gjitha paralajmërimet
dhe udhëzimet për të ardhmen.
Termi “vegël elektrike” në paralajmërime i referohet
veglës elektrike që përdoret e lidhur në prizë (me
kordon) ose veglës së përdorur me bateri (pa kordon).
RREGULLA TË TJERA SIGURIE
1. Përdoreni veglën vetëm për të bërë vrima në dru.
2. Kjo vegël është për të bërë vrima në dru me
sipërfaqe të sheshtë. Mos e përdorni asnjëherë
për të bërë vrima në trung.
3. Mbani mbrojtëse për veshët.
4. Zinxhirin e prerësit përdoreni me kujdes; është
shumë i mprehtë.
5.
Vendoseni materialin e punës në blloqe druri
ose në binarë të shkurtër për të parandaluar që
zinxhiri i prerësit të godasë token, dyshemenë
etj., sepse kjo do të dëmtonte zinxhirin e
prerësit në kokën kur vrima shpohet krejtësisht.
6. Kontrolloni me kujdes zinxhirin e prerësit për
krisje ose dëmtime përpara përdorimit.
Zëvendësoni menjëherë zinxhirin e prerësit
nëse është krisur ose dëmtuar.

14 SHQIP
7. Fiksoni mirë veglën në materialin e punës.
8. Kontrolloni për gozhdë ose materiale të huaja
dhe hiqini ato nga materiali i punës përpara se
të nisni punën.
9. Mos e vini veglën në punë kur kapaku i
sigurisë është i hapur.
10. Mos mbani doreza gjatë punës.
11. Mbajini duart larg pjesëve lëvizëse.
12. Hiqeni veglën nga materiali i punës pas punës
në mënyrë që mos t’ju bjerë dhe të shkaktojë
lëndime.
13. Mos e keqpërdorni kordonin. Asnjëherë mos
e tërhiqni me forcë kordonin për ta hequr
nga priza. Mbajeni kordonin larg nxehtësisë,
lubrikantit, ujit dhe pjesëve të mprehta.
14. TOKËZIMI I DUHUR. Kjo vegël duhet tokëzuar
gjatë përdorimit që të mbrojë përdoruesin nga
shoku elektrik.
15. KORDONËT E ZGJATIMIT. Përdorni vetëm
kordonë zgjatimi me tre tela që kanë spinë
tokëzimi të llojit me tre degëzimi, dhe
priza treshe që pranojnë spinën e veglës.
Zëvendësoni ose riparoni menjëherë kordonët
e dëmtuar ose të konsumuar.
RUAJINI KËTO UDHËZIME.
PËRSHKRIMI I PUNËS
KUJDES:
• Jini gjithnjë të sigurt që vegla është kur dhe
hequr nga korrenti përpara se ta rregulloni apo
t'i kontrolloni funksionet.
Rregullimi i thellësisë së prerjes
► Fig.1: 1. Bulon utur 2. Mbështetësja e pajisjes
ksuese 3. Ndaluesi
Lironi bulonin me veshë në bllokues. Lëvizeni
bllokuesin në pozicionin e dëshiruar dhe shtrëngoni
bulonin me veshë. Kur të jetë shtrënguar, maja e
bulonit me veshë duhet të prekë sipërfaqen e sheshtë
të shtyllës së bllokuesit. Numrat e treguar në shtyllën e
bllokuesit janë në cm (3 mm për gradim).
Veprimi i ndërrimit
► Fig.2: 1. Butoni i bllokimit 2. Këmbëza e çelësit
KUJDES:
• Përpara se ta vendosni veglën në korrent,
kontrolloni gjithmonë nëse këmbëza çelësi
është në pozicionin e duhur dhe nëse kthehet
në pozicionin "FIKUR" kur lëshohet.
Për të shmangur tërheqjen aksidentale të çelësit, ka një
buton zhbllokimi. Për ta ndezur veglën shtypni brenda
butonin e zhbllokimit dhe tërhiqni çelësin. Lëshoni
çelësin për ta ndaluar.
MONTIMI
KUJDES:
• Jini gjithnjë të sigurt që vegla është kur dhe
hequr nga korrenti përpara se të bëni ndonjë
punë mbi të.
Instalimi ose heqja e zinxhirit të
prerësit
► Fig.3: 1. Vida rregulluese 2. Shufra e zinxhirit
3. Kapaku i zinxhirit 4. Buloni hekzagonal
PARALAJMËRIM:
• Sigurohuni gjithmonë që vegla të jetë e kur dhe
e hequr nga priza përpara se ta instaloni ose
hiqni zinxhirin e prerësit.
• Mbyllni gjithmonë kapakun e zinxhirit pas
instalimit, heqjes ose rregullimit të zinxhirit të
prerësit.
Për të instaluar zinxhirin e prerësit hapni kapakun
e zinxhirit. Lironi bulonin hekzagonal duke siguruar
shufrën e zinxhirit dhe vidën rregulluese.
Orientoni prerësit në drejtimin që tregon shigjeta në
vegël (drejtimi i rrotullimit). Montoni zinxhirin e prerësit
në llim në rrotën e dhëmbëzuar dhe më pas në shufrën
e zinxhirit. Shtrëngoni deri në mes bulonin hekzagonal.
► Fig.4: 1. Shigjeta 2. Rrota udhëzuese 3. Buloni
hekzagonal
Rrotulloni vidën rregulluese për të rritur tendosjen e
zinxhirit të prerësit. Tërhiqni pak mesin e zinxhirit të
prerësit. Kur ka një hapësirë prej afërsisht 5-6 mm
ndërmjet shufrës së zinxhirit dhe zinxhirit të prerësit,
atëherë tendosja e zinxhirit të prerësit është aq sa duhet.
► Fig.5
Pasi të rregulloni tendosjen, shtrëngoni mirë bulonin
hekzagonal për të siguruar shufrën e zinxhirit. Më tej
shtrëngoni pak vidën rregulluese. Mbyllni kapakun e zinxhirit.
Për të hequr zinxhirin e prerësit ndiqni procedurën e
kundërt të instalimit.
Sigurimi i veglës në materialin e
punës
► Fig.6: 1. Leva (A) 2. Leva e morsetës 3. Morseta e pasme
► Fig.7: 1. Doreza vendosëse 2. Morseta e përparme
Lironi levën e morsetës dhe lëvizni nga pas morsetën
e pasme. Vendoseni veglën mbi materialin e punës
në mënyrë që morseta e përparme të prekë anën e
materialit të punës. Shtyni përpara morsetën e pasme
derisa distanca ndërmjet morsetës së pasme dhe
materialit të punës të jetë 3-8 mm. Shtrëngoni levën
e morsetës për të ksuar morsetën e pasme. Lëvizni
veglën në mënyrë të tillë që simboli “0” në pllakën
treguese të jetë në një drejtim me vijën e prerjes (A).
Shtyni levën (A) poshtë deri në fund për të siguruar
materialin e punës.
Rrotulloni dorezën vendosëse derisa skaji i përparmë i
pllakës treguese ngjyrë të verdhë të jetë bashkërenditur
me vijën prerëse (B).
► Fig.8: 1. Pllaka e treguesit 2. Pllaka treguese 3. Vija
prerëse (A) 4. Vija prerëse (B)

15 SHQIP
PËRDORIMI
► Fig.9: 1. Grepi
Kapni fort dorezat në të dyja anët. Ndizni veglën dhe
prisni derisa zinxhiri i prerësit të marrë shpejtësinë e
plotë. Më pas lironi kanxhën dhe ulni kokën e veglës
për të prerë materialin e punës. Mos ushtroni presion
të tepërt mbi vegël. Kjo jo vetëm që mund të ulë
ekasitetin e punës, por gjithashtu mund të shkaktojë
reagim të rrezikshëm. Në llim të prerjes, gjatë shpimit
të vrimës dhe kur prisni ndonjë nyjë në materialin e
punës, përparoni me ngadalë. Pasi të mbaroni prerjen,
ngrijeni kokën e veglës me ngadalë derisa ta keni futur
sërish në kanxhë. Më pas keni veglën. Ngrini levën (A)
dhe hiqeni veglën nga materiali i punës.
PARALAJMËRIM:
• Futeni gjithmonë kokën e veglës në kanxhë kur
nuk jeni duke e përdorur veglën.
• Mos u përpiqni asnjëherë të prisni një material
pune të përdredhur ose të deformuar kur vegla
nuk është siguruar siç duhet.
Rregullimi i pllakës së treguesit dhe
pllakës treguese
Pllaka e treguesit dhe pllaka treguese ngjyrë të verdhë
rregullohen që nga fabrika për zinxhirin e prerësit
standard 16,5 mm që ofrohet. Kur montimi nuk është
bërë, për ndonjë arsye, ose kur përdorni një masë tjetër
zinxhiri të prerësit, lironi vidat dhe rregulloni pllakën e
treguesit dhe pllakën treguese me ngjyrë të verdhë.
Zmadhimi i vrimës
1. Zgjatim tërthor (në gjerësi)
► Fig.10: 1. Bulonat hekzagonalë 2. Pllaka e matësit
3. Distanca e rrugës (D) 4. Leva (B)
Vrima mund të zmadhohet në mënyrë tërthore duke
rregulluar pllakën e matësit. Zgjerimi maksimal i një
vrime është 15 mm.
SHEMBULL Kur bëni një vrimë me gjerësi 25 mm me
një zinxhir prerësi 16,5 mm veproni si më poshtë:
• Shtyjeni levën (B) larg vetes. Lironi bulonat
hekzagonalë duke ksuar pllakën e matësit.
• Rregulloni pllakën e matësit në mënyrë të tillë
që distanca e përshkuar (D) të jetë 8,5 mm; pra
25 mm – 16,5 mm = 8,5 mm. Shtrëngoni bulonat
hekzagonalë për të ksuar pllakën e matësit.
• Vrimën e parë bëjeni ndërkohë që shtyni larg
vetes levën (B). Më pas tërhiqeni levën (B) drejt
vetes dhe prisni sërish për të zmadhuar vrimën.
SHËNIM:
• Pllaka e matësit rregullohet që nga fabrika për
të prerë vrima 30 mm të gjera.
2. Zmadhimi gjatësor (gjatësia)
Gjatësia e vrimës mund të përcaktohet sipas tre hapave
të treguar në tabelën e mëposhtme.
Pozicioni i zinxhirit të prerësit Gjatësia e vrimës që do të pritet
Pozicioni fillestar 52,5 mm
Pozicioni i vendosjes nr. 1 52,5 mm - 105 mm
Pozicioni i vendosjes nr. 2 77,5 mm - 130 mm
SHËNIM:
• Një vrimë pak më e gjatë se ajo e paracaktuar
mund të pritet në varësi të tendosjes së zinxhirit
të prerësit.
• Bulonat hekzagonalë rregullues rregullohen që
nga fabrika për ët prerë vrima 90 mm të gjata
në pozicionin e vendosjes nr. 1 dhe 120 mm të
gjata në pozicionin e vendosjes nr. 2.
Shtyni poshtë dorezën e djathtë ndërkohë që ngrini lart
dorezën e majtë. Sigurohuni që bulonat hekzagonalë
rregullues të vendosen në vend siç duhet.
► Fig.11: 1. Leva (C)
Lironi dadon hekzagonale duke siguruar bulonin
hekzagonal rrotullues. Rrotulloni bulonin hekzagonal
rregullues derisa zinxhiri i prerësit të arrijë në pozicionin
e dëshiruar, më pas shtrëngoni dadon hekzagonale.
► Fig.12: 1. Buloni hekzagonal rregullues për
pozicionin e vendosjes nr. 1 2. Leva
(C) 3. Buloni hekzagonal rregullues për
pozicionin e vendosjes nr. 2
PARALAJMËRIM:
• Kur ushtroni forcë për të rrotulluar bulonin
hekzagonal rregullues ose dadon hekzagonale,
bëni kujdes që buloni hekzagonal rregullues të
mos dalë nga pozicioni i vendosjes.
Për ta kthyer zinxhirin e prerësit në pozicionin pingul
(llestar), tërhiqni levën (C) drejt vetes ndërkohë që
shtyni poshtë dorezën e djathtë dhe ngrini pak dorezën
e majtë dhe lëvizni nga pas zinxhirin e prerësit në
pozicionin e tij llestar.
Kur bëni një vrimë, në llim përdorni pozicionin pingul,
më pas pozicionin e vendosjes nr. 1 dhe në fund
pozicionin e vendosjes nr. 2. Vendoseni gjithmonë
veglën në kanxhë kur ndryshoni pozicionin e zinxhirit
të prerësit.
► Fig.13: 1. Pozicioni llestar 2. Pozicioni i vendosjes
nr. 1 3. Pozicioni i vendosjes nr. 2 4. Pllaka
treguese 5. Vizorja
Kur zmadhoni një vrimë si në gjerësi ashtu edhe në
gjatësi, bëjini vrimat në rendin e treguar nga nr. (1) deri
në nr. (6) siç tregohet më poshtë. Kjo bën që zmadhimi
të bëhet më me lehtësi dhe ekasitet.
► Fig.14: 1. Baza e përparme
PARALAJMËRIM:
• Mos u përpiqni kurrë që të zmadhoni një vrimë
kur zinxhiri i prerësit është ende në vrimë. Kjo
mund të shkaktojë rrezik dhe paqëndrueshmëri
gjatë punës.
• Mos e ktheni kurrë zinxhirin e prerësit me kënd
kur prisni vrimën e parë, përndryshe mund të
ketë kundërveprim të rrezikshme. Kur prisni
vrimën e parë vendosni gjithmonë zinxhirin e
prerësit në pozicionin pingul.

16 SHQIP
Kjo vegël mund të presë bashkimet me mbivendosje
deri në 130 mm.
► Fig.15
SHËNIM:
• Bashkimet me mbihipje mund të priten vetëm
nga pjesa e përparme (ana që është larg jush) e
materialit të punës.
MIRËMBAJTJA
KUJDES:
• Sigurohuni gjithnjë që vegla të jetë kur dhe
të jetë hequr nga korrenti përpara se të kryeni
inspektimin apo mirëmbajtjen.
• Mos përdorni kurrë benzinë, benzinë pastrimi,
hollues, alkool dhe të ngjashme. Mund të
shkaktoni çngjyrosje, deformime ose krisje.
Zëvendësimi i karbonçinave
► Fig.16: 1. Shenja kuzuese
Hiqini dhe kontrollojini rregullisht karbonçinat.
Zëvendësojini kur të konsumohen deri në shenjën
ku. Mbajini karbonçinat të pastra dhe që të hyjnë
lirisht në mbajtëset e tyre. Të dyja karbonçinat duhen
zëvendësuar në të njëjtën kohë. Përdorni vetëm
karbonçina identike.
Përdorni kaçavidë për të hequr kapakët e mbajtëseve të
karbonçinave. Hiqni karbonçinat e konsumuara, futni të
rejat dhe siguroni kapakët e mbajtëseve të tyre.
► Fig.17: 1. Kapaku i mbajtëses së karboncinave
2. Kaçavida
Vajosja
Pas përdorimit, hiqni pluhurin, ashklat dhe materialet e
huaja që janë ngjitur mbi vegël. Më pas vajosni pjesët
lëvizëse (sidomos zinxhirin e prerësit) dhe pjesët e
kontaktit.
Për të ruajtur SIGURINË dhe QËNDRUESHMËRINË,
riparimet dhe çdo mirëmbajtje apo rregullim tjetër duhen
kryer nga qendrat e autorizuara të shërbimit të Makita-s,
duke përdorur gjithnjë pjesë këmbimi të Makita-s.
AKSESORË OPSIONALË
KUJDES:
• Këta aksesorë ose shtojca rekomandohen
për përdorim me veglën Makita të përcaktuar
në këtë manual. Përdorimi i aksesorëve apo
shtojcave të tjera ndryshe nga këto mund të
përbëjë rrezik lëndimi. Aksesorët ose shtojcat
përdorini vetëm për qëllimin e tyre të përcaktuar.
Nëse keni nevojë për më shumë të dhëna në lidhje
me aksesorët, pyesni qendrën vendore të shërbimit të
Makita-s.
• Zinxhiri i prerësit
• Shufra e zinxhirit për 30 mm
• Rrota e dhëmbëzuar 4 për 30 mm
• Furnizimi me vaj (100 cc)
SHËNIM: Disa artikuj të listës mund të përfshihen në
paketën e veglës si aksesorë standardë. Ato mund të
ndryshojnë nga njëri shtet në tjetrin.

17 БЪЛГАРСКИ
БЪЛГАРСКИ (Превод на оригиналните инструкции)
СПЕЦИФИКАЦИИ
Модел 7104L
Технически възможности Макс. дължина на рязане
(надлъжно)
130 мм
Макс. дълбочина на отвор 155 мм
Широчина на приложим обработван детайл 80 мм – 308 мм
Скорост на веригата 300 м/мин
Размери (Д x Ш x В) 512 мм × 298 мм × 513 мм
Нето тегло 17,8 – 18,2 кг
Клас на безопасност Клас I
• Поради нашата непрекъсната научно-развойна дейност посочените тук спецификации могат да бъдат
променени без предизвестие.
• Спецификациите може да са различни в различните държави.
• Теглото може да бъде различно в зависимост от приставката(ите). Най-леката и най-тежката комбина-
ция в съответствие с процедурата на EPTA 01/2014 са показани в таблицата.
Предназначение
Инструментът е предназначен за изрязване на про-
рези в дърво.
Захранване
Инструментът следва да се включва само към
захранване със същото напрежение, като посо-
ченото на фирмената табелка и работи само с
монофазен променлив ток. Инструментът по време
на използване трябва да бъде заземен, за да защи-
тава оператора от токов удар. Използвайте само
трижилни удължителни кабели, оборудвани с кон-
такти с три извода и за гнезда с три извода, които да
поемат контакта.
Шум
Обичайното средно претеглено ниво на шума, опре-
делено съгласно EN62841-1:
Ниво на звуково налягане (LpA): 90 dB (A)
Ниво на звукова мощност (LWA): 103 dB (A)
Коефициент на неопределеност (K): 3 dB (A)
Използвайте предпазни средства за слуха
Вибрации
Общата стойност на вибрациите (сума от три осови
вектора), определена съгласно EN62841-1:
Ниво на вибрациите (ah): 2,5 м/с2 или по-малко
Коефициент на неопределеност (K): 1,5 м/с2
ЗАБЕЛЕЖКА: Обявеното ниво на вибрациите е
измерено в съответствие със стандартни методи
за изпитване и може да се използва за сравняване
на инструменти.
ЗАБЕЛЕЖКА: Освен това, обявеното ниво на
вибрациите може да се използва за предвари-
телна оценка на вредното въздействие.
ПРЕДУПРЕЖДЕНИЕ: Нивото на вибрациите
при работа с електрическия инструмент може да
се различава от обявената стойност в зависимост
от начина на използване на инструмента.
ПРЕДУПРЕЖДЕНИЕ: Задължително опре-
делете предпазни мерки за защита на оператора
въз основа на оценка на риска в реални работни
условия (като се вземат предвид всички съставни
части на работния цикъл, като например момента
на изключване на инструмента, работата на пра-
зен ход, както и времето на задействане).
ЕО декларация за съответствие
Само за европейските страни
ЕО декларацията за съответствие е включена като
Анекс A към тази инструкция за употреба.
Общи предупреждения за
безопасност при работа с
електрически инструменти
ПРЕДУПРЕЖДЕНИЕ: Прочетете всички
предупреждения, инструкции, илюстрации и
спецификации за безопасността, предоставени
с този електрически инструмент. При неспаз-
ване на изброените по-долу инструкции има опас-
ност от токов удар, пожар и/или тежко нараняване.
Запазете всички предупрежде-
ния и инструкции за справка в
бъдеще.
Терминът "електрически инструмент" в предупреж-
денията се отнася за вашия инструмент (с кабел
за включване в мрежата) или работещ на батерии
(безжичен) електрически инструмент.

18 БЪЛГАРСКИ
ДОПЪЛНИТЕЛНИ ПРАВИЛА ЗА
БЕЗОПАСНОСТ
1. Използвайте този инструмент само за изряз-
ване на отвори в дърво.
2. Този инструмент е за изрязване на отвори
в дърво с плоска повърхност. Никога не
го използвайте за изрязване на отвори в
кръгла греда.
3. Използвайте предпазни средства за слуха.
4. Работете внимателно с режещата верига –
тя е много остра.
5. Поставете обработвания детайл върху
дървени блокчета или къси греди, за да не
позволите на режещата верига да удари
в земята, пода и т.н., което ще причини
повреда на режещата верига в момента на
разпробиване на отвора.
6. Проверявайте режещата верига обстойно за
пукнатини или повреда преди работа.
Сменяйте незабавно напукана или повре-
дена режеща верига.
7. Закрепете здраво инструмента спрямо
обработвания детайл.
8. Проверявайте и отстранявайте пирони или
замърсявания от обработвания детайл
преди работа.
9. Не работете с инструмента с отворен пред-
пазен капак.
10. Не работете с ръкавици.
11. Дръжте ръцете си далеч от подвижните
части.
12. Извадете инструмента от обработвания
детайл след работа, за да го предпазите
от падане и предизвикване на евентуално
нараняване.
13. Не опъвайте захранващия кабел. Никога не
изключвайте от контакта като дърпате за
кабела. Пазете захранващия кабел от източ-
ници на топлина, от масло, вода и остри
ръбове.
14. ПРАВИЛНО ЗАЗЕМЯВАНЕ. Този инструмент
трябва да бъде заземен, когато се използва,
за да се предпази оператора от токов удар.
15. УДЪЛЖИТЕЛНИ КАБЕЛИ. Използвайте само
трижични удължителни кабели, които имат
трищекерни заземителни щепсели и трипо-
люсни електрически контакти, които при-
емат щепсела на инструмента. Незабавно
сменяйте или поправяйте повреден или
износен кабел.
ЗАПАЗЕТЕ НАСТОЯЩИТЕ
ИНСТРУКЦИИ.
ФУНКЦИОНАЛНО
ОПИСАНИЕ
ВНИМАНИЕ:
• Преди да регулирате или проверявате рабо-
тата на инструмента задължително про-
верете дали той е изключен от бутона и от
контакта.
Регулиране на дълбочината на
рязане
► Фиг.1: 1. Болт с перчата глава 2. Ограничителен
стълб 3. Стопер
Развийте крилчатия болт върху ограничителя.
Преместете ограничителя до желаното положение и
затегнете крилчатия болт. Когато е затегнат, краят на
крилчатия болт трябва да докосва равната повърх-
ност на стойката на ограничителя. Цифрите, указани
върху стойката на ограничителя са в сантиметри (3
мм на деление).
Включване
► Фиг.2: 1. Блокиращ бутон 2. Пусков прекъсвач
ВНИМАНИЕ:
• Преди да включите инструмента в контакта,
винаги проверявайте дали пусковият прекъс-
вач работи нормално и се връща в положе-
ние „OFF“ (Изкл.) при отпускането му.
За предотвратяване случайното натискане на спу-
съка на превключвателя е осигурен бутон за дебло-
киране. За включване на инструмента, натиснете
бутона за деблокиране и натиснете спусъка на
прекъсвача. За спиране отпуснете спусъка на
прекъсвача.
СГЛОБЯВАНЕ
ВНИМАНИЕ:
• Преди да извършвате някакви работи по
инструмента задължително проверете дали
той е изключен от бутона и от контакта.
Монтаж или демонтаж на
режещата верига
► Фиг.3: 1. Регулиращ винт 2. Направляваща
шина на веригата 3. Капак на веригата
4. Шестостенен болт
ПРЕДУПРЕЖДЕНИЕ:
• Преди монтаж или демонтаж на режещата
верига, винаги проверявайте дали инстру-
ментът е изключен от бутона и от контакта.
• Винаги затваряйте капака на веригата след
монтаж, демонтаж или настройка на реже-
щата верига.

19 БЪЛГАРСКИ
За да монтирате режещата верига, отворете капака
на веригата. Развийте шестостенния болт, пристягащ
направляващата шина на веригата и регулиращия винт.
Ориентирайте резците по посока на стрелката на инстру-
мента (посоката на въртене). Прикрепете режещата верига
първо към венеца, а след това към направляващата шина
на веригата. Затегнете до половина шестостенния болт.
► Фиг.4: 1. Стрелка 2. Зъбно колело
3. Шестостенен болт
Завъртете регулиращия винт, за да увеличите обтяга-
нето на режещата верига. Издърпайте леко режещата
верига в средата. Когато има отстояние от около 5-6 мм
между направляващата шина на веригата и режещата
верига, обтягането на режещата верига е достатъчно.
► Фиг.5
След регулиране на обтягането, затегнете здраво
шестостенния болт, за да фиксирате направляващата
шина на веригата. Затегнете леко допълнително регу-
лиращия винт. Затворете капака на веригата.
За да демонтирате режещата верига, изпълнете
процедурата за монтаж в обратен ред.
Фиксиране на инструмента към
обработвания детайл
► Фиг.6: 1. Лост (A) 2. Лост на менгеме 3. Задно менгеме
► Фиг.7: 1. Настройка на ръкохватка 2. Предно менгеме
Развийте лоста на менгемето и преместете задното
менгеме назад. Поставете инструмента върху обра-
ботвания детайл, така че предното менгеме да допре
страната на обработвания детайл. Преместете зад-
ното менгеме напред, докато разстоянието между
задното менгеме и обработвания детайл стане 3 – 8
мм. Затегнете лоста на менгемето, за да фиксирате
задното менгеме. Преместете инструмента, така че
"0“ на указателната табелка да се подравни с лини-
ята на среза (А). Натиснете лоста (A) докрай надолу,
за да фиксирате обработвания детайл.
Завъртете настройващата ръкохватка докато пред-
ния край на жълтата указателна табелка се под-
равни с линията на среза (В).
► Фиг.8: 1. Индикаторна табелка 2. Табелка с
указания 3. Линия на срез (А) 4. Линия на
срез (В)
РАБОТА
► Фиг.9: 1. Кука
Хванете здраво дръжките от двете страни. Включете
инструмента и изчакайте режещата верига да дос-
тигне пълна скорост. След това освободете куката
и свалете главата на инструмента за рязане в обра-
ботвания детайл. Не оказвайте прекомерен натиск
върху инструмента. Това може не само да намали
работната ефективност, но също така и да предиз-
вика и опасна реакция. Напредвайте бавно в нача-
лото на операция за рязане, в момента на разпроби-
ване на отвор и когато режете възел в обработвания
детайл. След рязане, внимателно вдигнете главата
на инструмента, докато можете да закачите главата
на инструмента обратно на куката. След това изклю-
чете инструмента от бутона. Вдигнете лоста (A) и
свалете инструмента от обработвания детайл.
ПРЕДУПРЕЖДЕНИЕ:
• Винаги окачвайте главата на инструмента
обратно на куката, когато не работите с
инструмента.
• Никога не се опитвайте усукан или дефор-
миран обработван детайл, към който инстру-
ментът не може да бъде здраво фиксиран.
Регулиране на указателната
табелка и табелката с указания
Жълтата указателна табелка и табелката с указания
са фабрично регулирани за стандартно оборуд-
вана режеща верига 16,5 мм. Ако подравняването
е изключено по някаква причина или когато се
използва режеща верига с друг размер, развийте
винтовете и регулирайте жълтата указателна
табелка и табелката с указания.
Разширяване на отвор
1. Напречно (широчинно)
разширяване
► Фиг.10: 1. Шестостенни болтове 2. Калибър
3. Разстояние на работен ход (D) 4. Лост
(B)
Отвор може да бъде разширен напречно чрез регу-
лиране на проходния шаблон. Максималното разши-
рение на отвор е 15 мм.
ПРИМЕР Когато режете отвор с широчина 25 мм
като използвате режеща верига 16,5 мм, дейст-
вайте както следва:
• Натиснете лоста (В) встрани от вас Развийте
шестостенните болтове, фиксиращи проход-
ния шаблон.
• Регулирайте проходния шаблон така че
разстоянието на работния ход (D) да е 8,5
мм; т.е., 25 мм – 16,5 мм = 8,5 мм. Затегнете
шестостенните болтове, за да фиксирате
проходния шаблон.
• Изрежете първия отвор като лостът (В) е
натиснат встрани от вас. След това издър-
пайте лоста (В) към вас и срежете отново, за
да разширите отвора.
ЗАБЕЛЕЖКА:
• Проходният шаблон е фабрично настроен за
изрязване на отвор с широчина 30 мм.

20 БЪЛГАРСКИ
2. Надлъжно разширяване (по дължина)
Дължината на отвора може да се определи в три
стъпки, показани в таблицата по-долу.
Положение на режещата верига Дължина на отвора за изрязване
Първоначално положение 52,5 мм
No.1 на зададеното положение 52,5 мм - 105 мм
No.2 на зададеното положение 77,5 мм - 130 мм
ЗАБЕЛЕЖКА:
• Отвор, който е малко по-дълъг от предва-
рително определения, може да се изреже
в зависимост от обтягането на режещата
верига.
• Регулиращите шестостенни болтове са фаб-
рично настроени за изрязване на отвори с
дължина 90 мм в No.1 на зададеното положе-
ние и с дължина 120 мм в No.2 на зададено
положение.
Натиснете дясната дръжка, докато повдигате лявата
дръжка. Уверете се, че регулиращият шестостенен
болт се плъзга здраво на място.
► Фиг.11: 1. Лост (C)
Развийте шестостенната гайка, фиксираща шестос-
тенния болт. Завъртете регулиращият шестостенен
болт, докато режещата верига не достигне желаното
положение, а след това затегнете шестостенната
гайка.
► Фиг.12: 1. Регулирайте шестостенния болт за
No. 1 на зададеното положение 2. Лост
(C) 3. Регулирайте шестостенния болт за
No. 2 на зададеното положение
ПРЕДУПРЕЖДЕНИЕ:
• Когато използвате натиск, за да завъртите
регулиращият шестостенен болт или шестос-
тенната гайка, внимавайте да не позволите
на регулиращият шестостенен болт да се
изплъзне от зададеното положение.
За да върнете режещата верига обратно в перпен-
дикулярното (първоначалното) положение, дръпнете
лоста (С) към вас докато натискате дясната дръжка
и леко повдигате лявата дръжка и преместете
режещата верига обратно в нейното първоначално
положение.
При изрязване на отвор първо използвайте перпен-
дикулярното положение, след това No.1 на зада-
деното положение и накрая - No.2 на зададеното
положение. Винаги закачвайте надеждно главата на
инструмента на куката, когато променяте положе-
нието на режещата верига.
► Фиг.13: 1. Първоначално положение 2. No.1 на
зададеното положение 3. No.2 на зада-
деното положение 4. Табелка с указания
5. Измервателна линия
При разширяване на отвор както напречно, така
и надлъжно, изрязвайте отвори в реда, указан от
No.(1) до (6), както е показано. Това прави разширя-
ването на отвора по-лесно и по-ефективно.
► Фиг.14: 1. Предна основа
ПРЕДУПРЕЖДЕНИЕ:
• Никога не се опитвайте да разширявате
отвор, когато режещата верига е все още
в отвора. Това ще доведе до нестабилна и
опасна работа.
• Никога не поставяйте под ъгъл режещата
верига, когато изрязвате първия отвор – в
противен случай може да настъпи опасен
обратен удар. Винаги използвайте режещата
верига, настроена в перпендикулярно поло-
жение, когато изрязвате първия отвор.
С този инструмент могат да се изрязват съединения
с припокриване до 130 мм.
► Фиг.15
ЗАБЕЛЕЖКА:
• Съединения с припокриване могат да се
изрязват само отпред (далечната на вас
страна) на обработвания детайл.
ПОДДРЪЖКА
ВНИМАНИЕ:
• Преди да проверявате или извършвате под-
дръжка на инструмента се уверете, че той е
изключен от бутона и от контакта.
• Не използвайте бензин, нафта, разредител,
спирт и др. под. Това може да причини обез-
цветяване, деформация или пукнатини.
Смяна на четките
► Фиг.16: 1. Ограничителен белег
Редовно сваляйте четките за проверка. Когато
се износят до ограничителния белег, ги сменете.
Поддържайте четките чисти и да се движат сво-
бодно в четкодържателите. Двете четки трябва да
се сменят едновременно. Използвайте само ориги-
нални четки.
С помощта на отвертка развийте капачките на четко-
държателите. Извадете износените четки, сложете
новите и завийте капачките на четкодържачите.
► Фиг.17: 1. Капачка на четкодържач 2. Отвертка
Смазване
След използване, отстранете замърсяванията, стър-
готините и чуждите частици, полепнали по инстру-
мента. След това смажете движещите се части
(особено режещата верига) и контактните части.
За да се поддържа БЕЗОПАСНОСТТА и
НАДЕЖДНОСТТА на инструмента, ремонтите,
обслужването или регулирането трябва да се
извършват от упълномощен сервиз на Makita, като
се използват резервни части от Makita.
