Miomare 298753 Technical specifications

GRIFERÍA PARA LAVABO/MISCELATORE
PER LAVABO
WASCHTISCH-ARMATUR
Montage-, Bedienungs- und Sicherheitshinweise
MISCELATORE PER LAVABO
Istruzioni di montaggio, d’uso e di sicurezza
GRIFERÍA PARA LAVABO
Instrucciones de montaje, de uso y de seguridad
BASIN MIXER TAP
Assembly, operating and safety instructions
TORNEIRA PARA LAVATÓRIO
Indicações de montagem, utilização e segurança
IAN 298753

ES Instrucciones de montaje, de uso y de seguridad Página 5
IT/MT Istruzioni di montaggio, d’uso e di sicurezza Pagina 9
PT Indicações de montagem, utilização e segurança Página 13
GB/MT Assembly, operating and safety instructions Page 17
DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 21

Necesita · Vi servono · Necessita de · You need · Sie benötigen:
B C
D E
101112
I
II
III
A
2
2
6
1b
1a
3
4
5
7
8
9
10

10 2
1
0
2
K
F
15
I
16
18
19
20
21
22
23
H
17
J
24
G
15
14
12
13 10
15 15

5ES
Grifería para lavabo
Introducción
Enhorabuena por la adquisición de su nuevo pro-
ducto. Ha elegido un producto de alta calidad.
Familiarícese con el producto antes de la primera
puesta en funcionamiento. Lea detenidamente el si-
guiente manual de instrucciones y las indicaciones
de seguridad. Utilice el producto únicamente como
se describe a continuación y para las aplicaciones
indicadas. Guarde estas instrucciones en un lugar
seguro. En caso de transferir el producto a terceros,
entregue también todos los documentos correspon-
dientes.
Uso adecuado
Este producto está indicado para todos los sistemas
de agua caliente resistentes a la presión, tales como
calefacción central, calentadores de paso, caldera
a presión u otros. No está diseñado para calenta-
dores de agua a baja presión, por ejemplo calen-
tadores de baño con madera o carbón, calentadores
de baño con aceite o gas u hornos eléctricos abier-
tos. En caso de duda diríjase a un instalador o ase-
sor especializado. Queda prohibido cualquier uso
distinto al indicado o modificación del producto, ya
que esto podría dañarlo. Además, como conse-
cuencia podrían darse lesiones y riesgos mortales.
El producto ha sido concebido para uso privado y
no para fines médicos o comerciales. El fabricante
no se hace responsable de los daños que puedan
derivarse del uso indebido.
Descripción de los componentes
1a 1 tubo flexible para agua fría
1b 1 tubo flexible para agua caliente
21 junta
31 arandela (plástico)
41 arandela (metal)
51 tuerca
61 varilla roscada
71 pieza superior de la excéntrica
81 junta superior de la excéntrica
91 junta inferior de la excéntrica
10 1 pieza inferior de la excéntrica
11 1 tuerca de la excéntrica
12 1 barra articulada
13 1 unión excéntrica
14 1 tensor (parte 2)
15 1 tensor (parte 1)
16 1 palanca de ajuste
17 1 difusor mezclador
18 1 tornillo de ajuste
19 1 indicador de agua fría/caliente
20 1 anillo de protección del cartucho
21 1 anillo de seguridad del cartucho
22 1 cartucho
23 1 grifo
24 1 anillo de ajuste
Características técnicas
Conexiones: G⅜ (aprox. 17mm)
Tuerca (conexión de agua): aprox. 19mm
Indicaciones de seguridad
¡PELIGRO
DE MUERTE Y DE ACCIDENTE
PARA BEBÉS Y NIÑOS! No deje
nunca a los niños sin vigilancia con el material de
embalaje. Existe peligro de asfixia. Mantenga
el producto fuera del alcance de los niños.
Este producto no es un juguete.
¡PELIGRO DE DESCARGA ELÉC-
TRICA! Los escapes o fugas de
agua pueden suponer un peligro
mortal por descarga eléctrica. Revise cuidado-
samente que todas las uniones están cerradas
herméticamente. Además, asegúrese de que
todas las conducciones de los aparatos eléctri-
cos están instaladas correctamente y de manera
segura.
¡CUIDADO! ¡PELIGRO DE LESIONES!
Asegúrese de que todas las piezas están mon-
tadas correctamente y de la forma debida. Si

6 ES
no se monta tal y como se indica en las instruc-
ciones, podrían producirse lesiones.
Por favor, tenga en cuenta que las arandelas y
juntas son piezas piezas que se desgastan y
que deben ser cambiadas cada cierto tiempo.
Las piezas dañadas pueden influir en la seguri-
dad y el funcionamiento.
¡ATENCIÓN! ¡PELIGRO DE DAÑOS MA-
TERIALES! El montaje únicamente deberá
realizarse por personal especializado. Las
fugas o los escapes de agua pueden causar
diversos daños materiales tanto en el edificio
como en el mobiliario. Por lo tanto, le recomen-
damos que compruebe que todas las conexio-
nes estén selladas herméticamente.
Compruebe que las juntas están bien colocadas
para evitar fugas o escapes de agua.
¡CUIDADO! ¡RIESGO DE QUEMADURAS!
Al ajustar la temperatura del agua caliente,
asegúrese de que el agua no esté demasiado
caliente.
Antes de la instalación familiarícese con el lugar
de montaje, observe por ejemplo las conexiones
de agua y el dispositivo de cierre.
Lea atentamente las instrucciones de uso antes
de montar y utilizar el grifo. ¡Guarde todas las
advertencias e indicaciones de seguridad por
si las necesita en un futuro!
Montaje
Instalación de la grifería
Cierre el suministro principal de agua corriente
para evitar fugas y escapes de agua. Deje
correr el agua restante de la tubería.

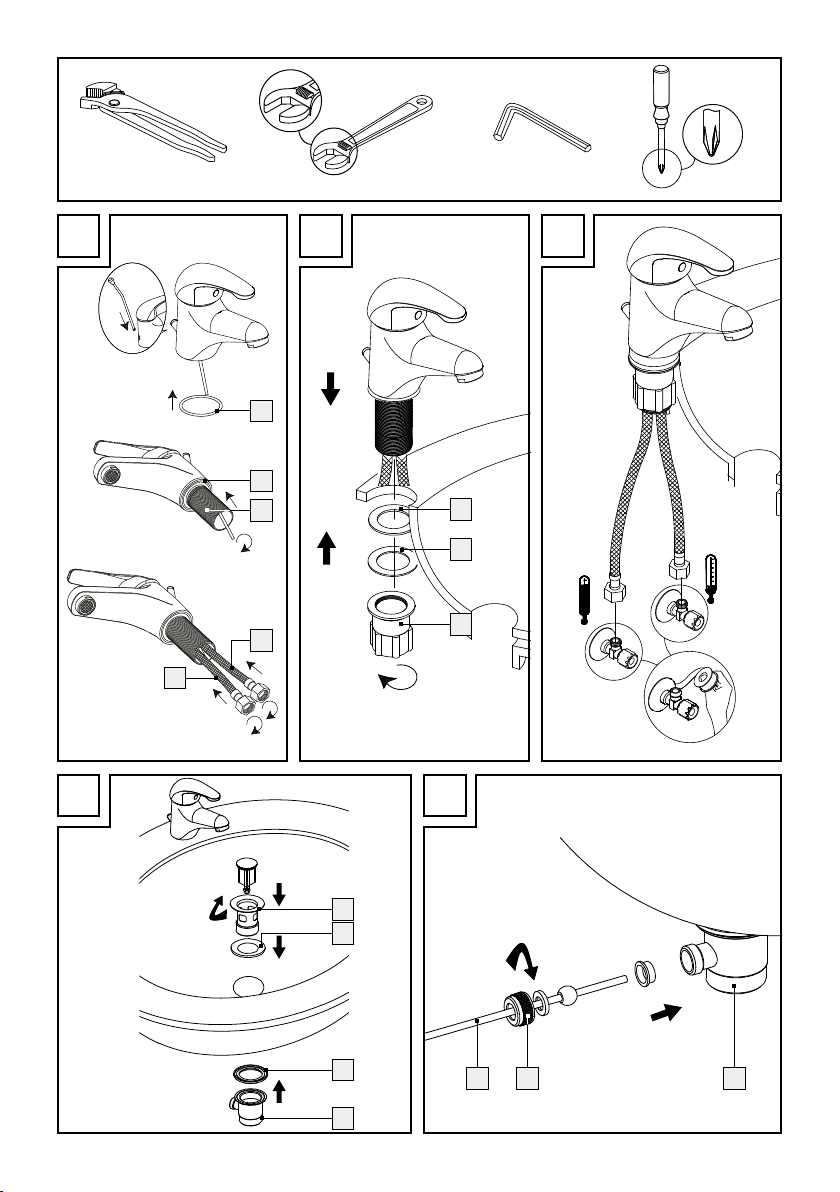

Instale el grifo en la conexión de pared, tal y
como se muestra en las figuras A–C.
¡CUIDADO! No retuerza los tubos flexibles
ni los someta a tensión. De lo contrario pueden
producirse daños materiales.
Colocación del juego de
desagüe excéntrico

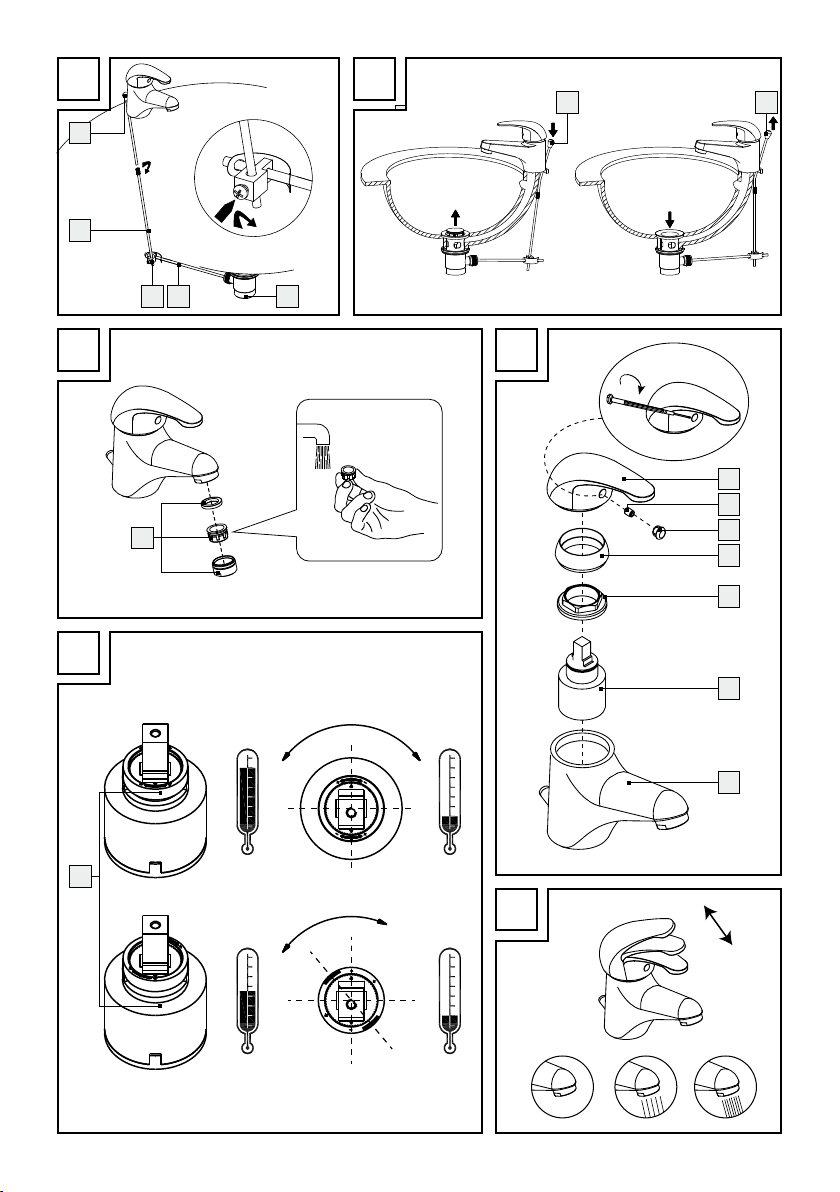

Instale los tensores del juego de desagüe tal y
como se muestra en las figuras D–F.
Utilizar el juego de desagüe
excéntrico
Véase fig. G.
Cómo limpiar el grifo
Para eliminar impurezas hay que dejar circular
agua a través del grifo antes del primer uso.
Para ello proceda de tal modo (véase fig. H):
Desenrosque el difusor mezclador 17 .
Abra el suministro principal de agua y deje
circular agua durante dos minutos.
A continuación vuelva a enroscar el difusor
mezclador.
Manejo
Puesta en funcionamiento
Nota: Tras largos periodos de inactividad del
grifo, deje circular agua abundantemente para
eliminar el agua estancada y posibles restos en la
tubería.
Abra el suministro principal de agua corriente.
Para regular la temperatura y la intensidad del
agua levante la palanca de ajuste 16 y gírela
a la derecha o a la izquierda.
Agua caliente:
Gire la palanca de ajuste del grifo hacia la
izquierda.
Agua fría:
Gire la palanca de ajuste del grifo hacia la
derecha.

7ES
Compruebe que el grifo mezclador funciona
correctamente. Para ello gire la palanca de
ajuste en todas las direcciones posibles. Le re-
comendamos que compruebe periódicamente
que todas las uniones estén bien selladas.
Regulación de la temperatura
El cartucho 22 de este grifo dispone de un limitador
de temperatura. Esta función no se encuentra acti-
vada de fábrica (ajuste neutral).
¡CUIDADO! No modifique el ajuste de la li-
mitación de temperatura hasta haber montado
el grifo.
Cierre el suministro principal de agua.
Retire cuidadosamente el indicador de agua
fría/caliente 19 mediante un destornillador
pequeño y plano (véase fig. I).
Afloje el tornillo de ajuste 18 con una llave
Allen girando en sentido contrario a las agujas
del reloj.
¡CUIDADO! No saque completamente el tor-
nillo, solo debe aflojarlo hasta que la palanca
de ajuste 16 se pueda extraer fácilmente.
Retire la palanca de ajuste 16 .
Retire el anillo de protección del cartucho 20
con la mano y con ayuda de unos alicates
para tubos desenrosque el anillo de seguridad
del cartucho 21 .
Empuje el anillo de ajuste 24 hacia arriba con
un destornillador.
Nota: No retire el cartucho.
Coloque el anillo de ajuste en la posición
deseada, tal y como se muestra en la figura J.
Nota: El anillo de ajuste 24 puede limitar el
ángulo de giro del mango de manera que se
puede regular la cantidad de agua caliente.
Vuelva a colocar el anillo de seguridad del
cartucho 21 en el grifo 23 con los alicates
para tubos. Fije el anillo de protección del
cartucho 20 con la mano.
Vuelva a colocar la palanca de ajuste 16 en
el grifo 23 y apriete el tornillo de ajuste con
una llave Allen girando en el sentido de las
agujas del reloj.
Presione el indicador de agua fría/caliente
19 en la abertura.
Abra el suministro principal de agua y com-
pruebe la limitación de temperatura.
Utilizar función Eco
El cartucho 22 de esta grifería dispone de una
función ecológica. Esta reduce el caudal de
agua que sale del grifo. Ello permite un ahorro
de agua de hasta el 50% (véase fig. K).
Levante la palanca de ajuste 16 hasta que
note una ligera resistencia. En esta posición se
limita el caudal de agua.
Si quiere aumentar el caudal, levante la palanca
de ajuste 16 hasta que supere la resistencia.
Mantenimiento y limpieza
Cuidado y limpieza del grifo
Tenga en cuenta que los equipos de grifería requieren
un cuidado especial. Para ello tenga presente las
siguientes indicaciones:
Para la limpieza no utilice nunca productos
corrosivos o que contengan alcohol, ya que
podrían deteriorar el producto.
Limpie los grifos solamente con agua corriente,
con un limpiador suave o con un paño de tela
o de cuero.
Desenrosque periódicamente el difusor mez-
clador 17 y limpie los restos de cal o cuerpos
extraños que puedan haber en él.
Si no se cumplen las indicaciones de mantenimiento
cabe esperar daños en la superficie. En este caso
la garantía perdería su validez.
Desecho
El embalaje está compuesto por materiales no
contaminantes que pueden ser desechados en el
centro de reciclaje local.

8 ES
Para obtener información sobre las posibilidades
de eliminación del producto al final de su vida útil,
acuda a la administración de su comunidad o
ciudad.
Informaciones
Potabilidad del agua del grifo
Consulte a las autoridades locales si el agua
de su ciudad o municipio es potable.
Generalmente puede seguir las siguientes
indicaciones para comprobar la potabili-
dad del agua:
Deje correr brevemente el agua por las tuberías
si ha estado estancada durante más de cuatro
horas. No utilice nunca agua estancada para
la preparación de comidas y bebidas, en parti-
cular para la alimentación de lactantes. De lo
contrario podría resultar perjudicial para la sa-
lud. Podrá distinguir cuando el agua está
fresca porque saldrá notablemente más fría de
la tubería que el agua estancada.
Si es alérgico al níquel, no utilice agua estan-
cada de tuberías cromadas para la alimenta-
ción y/o para la higiene corporal. Esta agua
puede tener un alto contenido en níquel y pro-
ducir una reacción alérgica.
No utilice agua potable de tuberías de plomo
para la preparación de alimentos para lactantes
y/o para la preparación de alimentos durante
el embarazo. El plomo se transmite al agua y
es especialmente perjudicial para la salud de
los lactantes y los niños pequeños.
Garantía
El producto ha sido fabricado cuidadosamente
siguiendo exigentes normas de calidad y ha sido
probado antes de su entrega. En caso de defecto
del producto, usted tiene derechos legales frente
al vendedor del mismo. Nuestra garantía (abajo
indicada) no supone una restricción de dichos
derechos legales.
Este producto dispone de una garantía de 5 años
desde la fecha de compra. El plazo de garantía
comienza a partir de la fecha de compra. Por favor,
conserve adecuadamente el justificante de compra
original. Este documento se requerirá como prueba
de que se realizó la compra.
Si en el plazo de 5 años a partir de la fecha de
compra se produce un fallo de material o fabrica-
ción en este producto, repararemos el producto o
lo sustituiremos gratuitamente por un producto nu-
evo (según nuestra elección). La garantía quedará
anulada si el producto resulta dañado o es utiliz-
ado o mantenido de forma inadecuada.
La garantía cubre defectos de materiales o de
fabricación. Esta garantía no cubre aquellos com-
ponentes del producto sometidos a un desgaste
normal y que, por ello, puedan considerarse piezas
de desgaste (por ej. las pilas). Tampoco cubre da-
ños de componentes frágiles como, por ejemplo,
los interruptores, baterías y piezas de cristal.

9IT/MT
Miscelatore per lavabo
Introduzione
Congratulazioni per l‘acquisto del vostro nuovo
prodotto. Con esso avete optato per un prodotto
di qualità. Familiarizzare con il prodotto prima di
metterlo in funzione per la prima volta. A tale scopo,
leggere attentamente le seguenti istruzioni d‘uso e
le avvertenze di sicurezza. Utilizzare il prodotto solo
come descritto e per i campi di applicazione indicati.
Conservare queste istruzioni in un luogo sicuro. Con-
segnare tutta la documentazione in caso di cessione
del prodotto a terzi.
Utilizzo secondo la
destinazione d’uso
Questo prodotto è adatto a tutti gli impianti di acqua
calda quali riscaldamento centralizzato, scaldaba-
gno, boiler a pressione ecc. Esso non è adatto per
scaldacqua a bassa pressione di alimentazione,
quali ad esempio scaldabagno a legna o a carbone,
ad olio o a gas, oppure accumulatori elettrici aperti.
I
n caso di dubbio si prega di rivolgersi a un installa tore
o a un consulente specializzato. Non sono ammessi
un utilizzo diverso da quello precedentemente de-
scritto né una modifica del prodotto, giacché in questo
modo esso potrebbe subire danni. Ciò può inoltre
provocare pericoli di morte e di lesioni. L‘utilizzo
prodotto è previsto solo per uso personale, e non è
idoneo per uso medico o commerciale. Il produttore
non si assume alcuna responsabilità per eventuali
danni derivanti da un utilizzo improprio del prodotto.
Descrizione dei componenti
1a 1 tubo flessibile per acqua fredda
1b 1 tubo flessibile per acqua calda
21 guarnizione
31 rondella (in plastica)
41 rondella (in metallo)
51 dado
61 barra filettata
71 parte superiore della piletta
81 guarnizione superiore della piletta
91 guarnizione inferiore della piletta
10 1 parte inferiore della piletta
11 1 dado eccentrico
12 1 asta con sfera
13 1 morsetto di unione delle aste
14 1 asta di comando (pezzo 2)
15 1 asta di comando (pezzo 1)
16 1 leva di regolazione
17 1 ugello miscelatore
18 1 vite di bloccaggio
19 1 targhetta acqua calda/acqua fredda
20 1 copertura cartuccia
21 1 anello di sicurezza cartuccia
22 1 cartuccia
23 1 corpo del rubinetto
24 1 anello di regolazione
Dati tecnici
Raccordi: G⅜ (ca. 17mm)
Dado (raccordo acqua): ca. 19mm
Indicazioni di sicurezza
PERICOLO
PER L’INCOLUMITÀ DEI BAM-
BINI! Non lasciare mai i bambini
incustoditi con il materiale per imballaggio.
Sussiste pericolo di soffocamento. Tenere lontano
dalla portata dei bambini. Questo articolo non
è un giocattolo!
FARE ATTENZIONE A POSSIBILI
SCOSSE ELETTRICHE! Eventuali
difetti di ermeticità o perdite d’acqua
possono provocare pericoli di morte a causa di
scossa elettrica. Controllare con cura la tenuta
di tutti i collegamenti. Inoltre assicurarsi che tutte
le linee di apparecchi elettrici siano installate
in modo corretto e sicuro.
ATTENZIONE! PERICOLO DI FERITE!
Assicurarsi che tutti i componenti siano intatti e
siano montati correttamente. In caso di montag-
gio non corretto sussiste pericolo di infortunio.

10 IT/MT
Si prega di osservare che le rondelle e le guar-
nizioni sono pezzi soggetti a usura che vanno
sostituiti di tanto in tanto. Componenti danneg-
giati possono compromettere la sicurezza e il
funzionamento.
ATTENZIONE! PERICOLO DI DANNI A
COSE! Fare eseguire il montaggio solamente a
personale esperto. Controllate la tenuta corretta
di tutte le guarnizioni onde evitare una perdita
d´acqua. Controllare tutti i collegamenti per la
loro perfetta tenuta.
Componenti danneggiati possono compromettere
la sicurezza e il funzionamento.
ATTENZIONE! PERICOLO DI SCOTTA-
TURA! Eseguendo la regolazione dell’acqua
calda fare attenzione a che la temperatura
dell’acqua non venga regolata su livelli troppo
elevati.
Prima dell’installazione si deve prendere visione
di tutte le condizioni sul posto, quali l’allaccia-
mento all’acqua e il dispositivo di intercettazione.
Prima del montaggio e dell’uso, leggere atten-
tamente le presenti istruzioni d’uso. Conservare
le indicazioni di sicurezza e le istruzioni per
eventuali necessità future!
Montaggio
Installazione dell’armatura
Interrompete l´erogazione dell´acqua onde
evitare una perdita d´acqua. Lasciare scorrere
il residuo di acqua dalle condutture.
Installare l’armatura come raffigurato in figura
A–C.
ATTENZIONE! Non piegare le tubazioni
flessibili e non porle sotto tensione. In caso
contrario sussiste il pericolo di danni materiali.
Montaggio del gruppo di
scarico eccentrico
Installare il rubinetto con le aste di comando
come illustrato nelle figure D–F.
Uso del gruppo di
scarico eccentrico
Vedi fig. G.
Risciacquo dell’armatura
Per eliminare possibili impurità, prima di essere
utilizzata per la prima volta l’armatura deve
essere risciacquata. A tal fine procedere come
di seguito (vedere fig. H):
Svitare l’ugello miscelatore 17 .
Aprire l’alimentazione principale dell’acqua e
lasciare scorrere l’acqua per due minuti.
Riavvitare poi nuovamente l’ugello di miscela-
zione.
Uso
Messa in funzione
Avvertenza: Se il miscelatore non viene utilizzato
per un periodo prolungato, è necessario spurgare
accuratamente le tubature prima del montaggio e
assciurarsi che non vi siano dei ristagni e residui
nell´acqua potabile.
Aprire l’alimentazione principale dell’acqua.
Sollevare la leva di regolazione 16 e ruotarla
verso destra i sinistra, per regolare la potenza
o la temperatura del flusso d’acqua.
Acqua calda:
Ruotare la leva di regolazione verso sinistra.
Acqua fredda:
Ruotare la leva di regolazione verso destra.
Controllare il corretto funzionamento della
batteria di miscelazione. A tale fine, ruotare la
leva di regolazione in tutte le direzioni ammesse.
Controllare regolarmente che i collegamenti
non perdano.

11IT/MT
Regolazione del limite
di temperatura
La cartuccia 22 di questo rubinetto dispone di un
regolatore massimo di temperatura. Questa funzione
non viene attivata in fabbrica (regolazione neutra).
ATTENZIONE! Modificare la regolazione del
limite di temperatura solo dopo aver montato il
rubinetto.
Chiudere l‘alimentazione principale
dell‘acqua.
Rimuovere con cautela la placca rossa/blu
per l‘acqua calda/fredda 19 con un piccolo
giravite piatto (vedi fig. I).
Allentare la vite di arresto 18 con una chiave
esagonale a brugola, ruotandola in senso anti-
orario.
ATTENZIONE! Non svitare completamente
la vite, ma solo allentarla, fino a quando si può
togliere la leva 16 .
Togliere la leva 16 .
Allentare manualmente l’anello di copertura
delle cartucce 20 e poi svitare l‘anello di rego-
lazione 21 con una pinza per tubi.
Tirare poi l‘anello di regolazione 24 verso l‘alto
con un cacciavite.
Avvertenza: Non rimuovere la cartuccia.
Posizionare come desiderato l‘anello di regola-
zione, come rappresentato nella figura J.
Avvertenza: L’anello di regolazione 24 può
limitare l‘angolo di rotazione della maniglia, in
modo che la portata di acqua calda può es-
sere limitata.
Con l‘ausilio di una chiave per tubi serrare nuo-
vamente l‘anello di sicurezza della cartuccia 21
sul corpo del miscelatore 23 . Serrare manual-
mente l‘anello di copertura della cartuccia 20 .
Rimontare la leva di regolazione 16 sul corpo
del miscelatore 23 e serrare la vite di arresto
ruotandola in senso orario con una chiave esa-
gonale a brugola.
Inserire la targhetta rosso/blu caldo/freddo
19
nell‘apertura.
Aprire l‘alimentazione principale dell‘acqua e
controllare la soglia della temperatura.
Utilizzo della funzione Eco
La cartuccia 22 di questo miscelatore dispone
di una funzione Eco. Tale funzione serve a
limitare la portata del flusso che attraversa il
miscelatore e consente quindi di risparmiare
fino al 50% di acqua (vedere figura K).
Sollevare la leva di regolazione 16 fino a che
non si avverte una leggera resistenza. In questo
modo il flusso d‘acqua viene regolato.
Per aumentare il flusso sollevare la leva di
regolazione 16 fin quando non si supera la
resistenza avvertita.
Manutenzione e pulizia
Cura e pulizia dell’armatura
Osservare che le armature sanitarie richiedono una
cura particolare. Osservate le seguenti istruzioni:
Non usare detergenti corrosivi o contenenti
alcool per la pulizia, essi potrebbero danneg-
giare il prodotto.
Pulire le armature solo con acqua fresca, con
detergenti non aggressivi e con un panno
morbido o con una pelle di daino.
Svitare l’ugello miscelatore 17 ad intervalli
regolari e rimuovere i residui di calcare o i
corpi estranei.
In caso di non osservanza delle istruzioni per la
cura si deve contare con danneggiamenti della
superficie. In questo caso non è possibile fare
valere il diritto di garanzia.
Smaltimento
L’imballaggio è composto da materiali ecologici,
che possono essere smaltiti presso i siti di riciclaggio
locali.
Potete informarvi sulle possibilità di smaltimento del
prodotto consumato dall‘amministrazione comunale
e cittadina.

12 IT/MT
Informazioni
Potabilità dell’acqua
di condotta
Informarsi presso le autorità locali circa la
potabilità dell’acqua nella città o comune di
residenza.
In genere, con riferimento alla potabilità
dell’acqua, è cosa buona mettere in pratica
i seguenti suggerimenti:
Lasciare scorrere brevemente l’acqua dalle
condutture, qualora essa sia stagnata in essa
più di quattro ore. Non utilizzare acqua di
stagnazione per la preparazione di cibi e
bevande, in modo particolare per la nutrizione
di lattanti. In caso contrario, possono insorgere
problemi di salute. È possibile riconoscere
l’acqua fresca dal fatto che l’acqua scorre dalla
conduttura sensibilmente più fresca rispetto
all’acqua stagnante.
Non utilizzare acqua stagnante proveniente da
condutture rivestite di cromo per la nutrizione
e la cura del corpo, nel caso che si soffra di
allergie al nichel. Tale tipologia di acqua può
presentare un forte contenuto di nichel e provo-
care reazioni allergiche.
Non utilizzare acqua potabile proveniente da
condutture in piombo per la preparazione di
cibo per lattanti e/o per la preparazione di cibi
durante la gravidanza. Il piombo viene rilasciato
nell’acqua ed è particolarmente dannoso per
la salute di lattanti e di bambini piccoli.
Garanzia
Il prodotto è stato prodotto secondo severe direttive
di qualità e controllato con premura prima della con-
segna. In caso di difetti del prodotto, l‘acquirente
può far valere i propri diritti legali nei confronti del
venditore. Questi diritti legali non vengono limitati
in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 5 anni a partire
dalla data di acquisto. Il termine di garanzia ha ini-
zio a partire dalla data di acquisto. Conservare lo
scontrino di acquisto originale in buone condizioni.
Questo documento servirà a documentare
l‘avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garan-
zia di 5 anni a partire dalla data di acquisto. La
presente garanzia decade nel caso di danneggia-
mento del prodotto, di utilizzo o di manutenzione
inadeguati.
La prestazione di garanzia vale sia per difetti di ma-
teriale che per difetti di fabbricazione. La presente
garanzia non si estende a parti del prodotto soggette
a normale usura e che possono essere identificate,
pertanto, come parti soggette a usura (p. es., le bat-
terie), né a danni su parti staccabili, come interruttore,
batterie o simili, realizzate in vetro.

13PT
Torneira para lavatório
Introdução
Damos-lhe os parabéns pela aquisição do seu
novo produto. Acabou de adquirir um produto de
grande qualidade. Familiarize-se com o aparelho
antes da primeira colocação em funcionamento.
Para tal, leia atentamente este manual de instruções
e as indicações de segurança. Utilize o produto
apenas como descrito e para as áreas de aplicação
indicadas. Armazene este manual em um lugar se-
guro. Se entregar este produto a terceiros, entregue
também todos os documentos.
Utilização adequada
Este produto adequa-se a todos os sistemas de água
quente resistentes à pressão, tais como o aqueci-
mento central, esquentadores de água, caldeiras,
etc. Não é adequado para esquentadores de baixa
pressão como, p. ex., salamandras a lenha ou car-
vão ou esquentadores a óleo ou gás, acumuladores
elétricos abertos. Em caso de dúvidas, por favor
contacte um técnico de instalação ou profissional
especializado. Não é permitida qualquer outra
utilização que não a descrita anteriormente ou
qualquer alteração no produto, podendo a mesma
originar danos. Além disso, podem como conse-
quência ocorrer outros perigos de vida e ferimentos.
Este produto serve apenas para uso pessoal e não
foi concebido para um uso medicinal ou comercial.
O fabricante não assume qualquer responsabilidade
por danos resultantes de uma utilização incorreta.
Descrição das peças
1a 1 Tubo flexível de água fria
1b 1 Tubo flexível de água quente
21 Vedação
31 Arruela plana (plástico)
41 Arruela plana (metal)
51 Porca
61 Barra roscada
71 Parte superior do excêntrico
81 Vedação superior do excêntrico
91 Vedação inferior do excêntrico
10 1 Parte inferior do excêntrico
11 1 Porca do excêntrico
12 1 Barra esférica
13 1 Ligação de excêntrico
14 1 Tirante de união (Peça 2)
15 1 Tirante de união (Peça 1)
16 1 Alavanca de regulação
17 1 Bico misturador
18 1 Parafuso de fixação
19 1 Placa quente/ frio
20 1 Anel de cobertura dos cartuchos
21 1 Anel de fixação dos cartuchos
22 1 Cartucho
23 1 Corpo da torneira
24 1 Anel de fixação
Dados técnicos
Ligações: G⅜ (aprox. 17mm)
Porca (ligação de água): aprox. 19 mm
Indicações de segurança
PERIGO DE MORTE
E DE ACIDENTES PARA BEBÉS
E CRIANÇAS! Nunca deixe as
crianças sem vigilância com o material da em-
balagem. Existe perigo de asfixia. Mantenha
fora do alcance das crianças. O produto não
é um brinquedo.
PERIGO DE CHOQUE ELÉTRICO!
Fugas ou saída de água podem cons-
tituir perigo de morte por choque elé-
trico. Verifique cuidadosamente a estanqueidade
de todas as ligações. Certifique-se também de
que todas as ligações de aparelhos elétricos es-
tão instaladas corretamente e de forma segura.
CUIDADO! PERIGO DE FERIMENTOS!
Certifique-se de que todas as peças se encon-
tram em boas condições e estão corretamente
montadas. Uma montagem indevida representa
perigo de ferimentos.

14 PT
Tenha em atenção que as anilhas e juntas são
peças de desgaste que têm de ser substituídas
regularmente.
As peças danificadas podem afetar a segurança
e o funcionamento.
ATENÇÃO! PERIGO DE DANOS MATE-
RIAIS! A montagem só pode ser efetuada por
técnicos especializados. Fugas e saídas de água
podem provocar elevados danos materiais no
edifício ou no recheio da casa. Por isso, verifi-
que cuidadosamente todas as ligações quanto
a estanqueidade.
Preste atenção para que todas as juntas estão
assentes corretamente para evitar fugas de
água por falta de estanqueidade.
CUIDADO! PERIGO DE QUEIMADURAS!
Ao regular a água quente, tenha atenção para
que a temperatura não seja regulada para um
nível demasiado quente.
Antes da instalação, familiarize-se com todas
as circunstâncias no local, como por exemplo,
canalização e dispositivos de fecho.
Antes da montagem e utilização, leia atenta-
mente este manual de instruções. Guarde todas
as indicações de segurança e instruções para
futuras utilizações!
Montagem
Instalar a torneira
Desligue a alimentação de água principal para
evitar fugas de água por falta de estanqueidade.
Deixe sair o resto da água da tubagem.
Instale a válvula como na figura A–C.
CUIDADO! Não dobre os tubos flexíveis nem
os coloque sob tensão. Caso contrário, existe
o perigo de danos materiais.
Colocar o sistema de
escoamento excêntrico
Instale a barra da válvula de saída como nas
figuras D–F.
Utilizar o sistema de
escoamento excêntrico
Veja Fig. G.
Passar a torneira por água
Para eliminar possíveis impurezas, a torneira
deve ser bem lavada antes da primeira utiliza-
ção. Proceda da seguinte forma (veja Fig. H):
Desaparafuse o bico misturador 17 .
Abra a alimentação de água principal e deixe
correr a água por dois minutos.
De seguida, volte a aparafusar o bico
misturador.
Utilização
Colocação em funcionamento
Nota: Após um longo período de não utilização
da torneira, lavá-la bem e às tubagens, de forma a
remover a água potável estagnada e eventuais
resíduos.
Abra a alimentação principal de água.
Levante a alavanca de regulação 16 e rode
esta para a direita ou esquerda para regular a
força ou a temperatura do fluxo de água.
Água quente:
Rode a alavanca de regulação para a esquerda.
Água fria:
Rode a alavanca de regulação para a direita.
Verifique o funcionamento da torneira mistura-
dora. Para isso, rode a alavanca de regulação
para todas as posições permitidas. Verifique as
ligações regularmente quanto a estanqueidade.

15PT
Ajustar o limitador de
temperatura
O cartucho 22 desta torneira possui um limitador
de temperatura. Esta função não vem activada de
fábrica (regulação neutra).
CUIDADO! Altere a regulação do limitador
de temperatura apenas depois de ter montado
a torneira.
Desligue a alimentação principal de água.
Remova a placa vermelha/ azul quente /frio
19 , cuidadosamente com uma pequena chave
de fenda (veja Fig. I).
Solte o parafuso do dispositivo de fixação 18
com uma chave para parafusos sextavados
internos, girando no sentido oposto ao dos
ponteiros do relógio.
CUIDADO! Não desapertar o parafuso com-
pletamente: soltar apenas até ser possível reti-
rar facilmente a alavanca de regulação 16 .
Retire a alavanca de regulação 16 .
Solte o anel de cobertura dos cartuchos 20
manualmente e, de seguida, aperte o anel de
fixação dos cartuchos 21 com a ajuda de um
alicate para tubos.
Retire agora o anel de regulação 24 para
cima, com ajuda de uma chave de fendas.
Nota: Não remova o cartucho.
Coloque o anel de ajuste na posição desejada
como na figura J.
Nota: O anel de ajuste 24 pode limitar o ân-
gulo de giro da pega, para que o volume de
fluxo da água quente possa ser limitado.
Volte a apertar o anel de fixação dos cartuchos
21 no corpo da torneira 23 com ajuda de um
alicate para tubos. Fixe manualmente o anel
de cobertura dos cartuchos 20 .
Coloque a alavanca de ajuste 16 novamente
na carcaça da válvula 23 e puxe o parafuso
de bloqueio com uma chave sextavada interna
girando no sentido dos ponteiros.
Pressione a placa vermelha / azul de quente/
frio 19 para dentro da abertura.
Ligue a alimentação principal de água e
verifique o limitador de temperatura.
Função ecológica
O cartucho 22 nesta válvula possui uma função
ecológica. Esta diminui o volume de fluxo atra-
vés da torneira de água. Através disso podes
economizar até 50 % de água (veja Fig. K).
Levante a alavanca de ajuste 16 até que sintas
uma pequena resistência. Neste ajuste o fluxo
de água é limitado.
Se quiser aumentar o fluxo de água, levante a
alavanca de ajuste 16 até que sintas que ultra-
passou a resistência.
Manutenção e limpeza
Conservar e limpar a torneira
Tenha em atenção que as torneiras sanitárias reque-
rem uma manutenção especial. Atente, por isso, no
seguinte:
Não utilize produtos corrosivos ou à base de
álcool para a limpeza, visto que estes podem
danificar o produto.
Limpe as torneiras apenas com água limpa,
um detergente suave e um pano macio ou de
couro.
Remova a válvula de mistura 17 em períodos
regulares e remova restos de calcário ou cor-
pos estranhos.
No caso de inobservância das instruções de manu-
tenção poderão surgir danos na superfície. Nesse
caso a garantia pode não ser válida.
Eliminação
A embalagem é feita de materiais não poluentes
que podem ser eliminados nos contentores de
reciclagem locais.
As possibilidades de reciclagem dos artigos utiliza-
dos poderão ser averiguadas no seu Município ou
Câmara Municipal.

16 PT
Informações
Potabilidade da água da
torneira
Informe-se junto das autoridades locais acerca
da potabilidade da água na sua cidade/
comunidade.
Em geral, é válido o seguinte para a
potabilidade da água da torneira:
Deixe correr a água da torneira por breves ins-
tantes, se esta estiver estagnada nos tubos por
um período superior a quatro horas. Não utilize
água estagnada para a preparação de alimen-
tos ou bebidas, especialmente na alimentação
de latentes. Caso contrário, podem ocorrer
complicações de saúde. Pode verificar se a
água é fresca, pois ela sai notoriamente mais
fria da torneira do que a água estagnada.
Se possuir uma alergia ao níquel, não utilize
água estagnada proveniente de torneiras
cromadas para alimentação e / ou higiene
corporal. Tal água pode ter um grande teor de
níquel e provocar uma reação alérgica.
Não utilize água potável proveniente de torneiras
de chumbo para a preparação da alimentação
de bebés e/ou para a preparação de alimen-
tos durante a gravidez. O chumbo penetra na
água potável e é especialmente prejudicial à
saúde de latentes e crianças pequenas.
Garantia
O producto foi cuidadosamente fabricado segundo
rigorosas directivas de qualidade e meticulosamente
testado antes da sua distribuição. Em caso de falhas
deste producto, possui direitos legais relativamente
ao vendedor do producto. Os seus direitos legais
não estão limitados pela garantia representada de
seguida.
Este produto tem 5 anos de garantia a partir da
data de compra. A validade da garantia inicia-se
com a data de compra. Guarde o talão da caixa
como comprovativo da compra. Esse documento é
necessário para comprovar a compra.
Caso num espaço de tempo de 5 anos a partir da
data da compra deste producto surja um erro de
material ou de fabrico, o producto será reparado
ou substituído por nós – segundo a nossa escolha
– e sem qualquer custo. Esta garantia expira se o
producto estiver danificado, se não for devidamente
utilizado ou se não for efectuada a devida manu-
tenção.
A garantia é válida em caso de defeitos de material
ou de fabrico. Esta garantia não é extensível a com-
ponentes do produto que se desgastam com o uso
e que, por isso, podem ser consideradas peças de
desgaste (por ex.º pilhas) ou a danos em peças
frágeis, por ex.º interruptores, baterias ou peças
de vidro.
Com a troca do aparelho, de acordo com
DL 67/2003, o tempo de garantia se inicia
novamente.

17GB/MT
Basin Mixer Tap
Introduction
We congratulate you on the purchase of your new
product. You have chosen a high quality product.
Familiarise yourself with the product before using it
for the first time. In addition, please carefully refer
to the operating instructions and the safety advice
below. Only use the product as instructed and only
for the indicated field of application. Keep these in-
structions in a safe place. If you pass the product on
to anyone else, please ensure that you also pass on
all the documentation with it.
Proper use
This product is suitable for all pressure-tight hot water
systems such as central heating boilers, instantaneous
water heaters, pressurised boilers and the like. It is
not suitable for low-pressure water heaters such as
wood or coal burning bath geysers, oil or gas bath
geysers, open electrically heated water tanks. If in
doubt please seek the advice of a plumber or heating
engineer. Any use other than that described here or
modification to the product is not permitted and may
lead to damage to persons or property. There is
also the risk of injury and loss of life. The product is
intended for personal use only and not for medical or
commercial use. The manufacturer accepts no liability
for loss or damage arising from improper use.
Description of parts
1a 1 Flexible hose cold water
1b 1 Flexible hose hot water
21 Seal
31 Washer (plastic)
41 Washer (metal)
51 Nut
61 Threaded rod
71 Upper eccentric section
81 Upper Eccentric seals
91 Lower Eccentric seals
10 1 Lower eccentric section
11 1 Eccentric nut
12 1 Knee joint bar
13 1 Eccentric joint
14 1 Pull-rod (Part 2)
15 1 Pull-rod (Part 1)
16 1 Control lever
17 1 Mixer nozzle
18 1 Locking screw
19 1 Hot/ cold label
20 1 Cartridge end ring
21 1 Cartridge locking ring
22 1 Cartridge
23 1 Tap body
24 1 Setting ring
Technical data
Connections: G⅜ (approx. 17mm)
Water connection nut: approx. 19mm
Safety advice
RISK OF LOSS
OF LIFE OR ACCIDENT TO IN-
FANTS AND CHILDREN! Never
leave children unsupervised with the packaging
materials. Danger of suffocation. Keep the product
away from children. The product is not a toy.
CAUTION - RISK OF ELECTRIC
SHOCK! Leaks or the escape of
water can lead to danger to life from
electric shock. Check all connections for leaks
carefully. In addition, ensure that all cables from
electrical devices are correctly and safely installed.
CAUTION! RISK OF INJURY! Please ensure
that no parts are damaged and that all parts are
correctly assembled. Incorrect assembly could
lead to injury. Please note that seals are wear
parts and therefore will require to be replaced
from time to time. Damaged parts could ad versely
affect safety and proper function.
CAUTION! RISK OF DAMAGE TO
PROPERTY! Have the installation done by
experienced persons only. Leaks or escape of

18 GB/MT
water can lead to serious damage to buildings
or household fittings and furniture. Check all
connections for leaks carefully.
Ensure that all seals are correctly seated to
prevent leakage of water.
CAUTION! DANGER OF SCALDING!
When making the hot water setting please ensure
that the temperature of the water is not too high.
Before installation, make yourself familiar with
all the existing services, e.g. water connection
and stopcocks.
Please read carefully through these operating
instructions before installing and using the product.
Keep all the safety advice and instructions in a
safe place for future reference!
Installation
Installing the tap
Turn off the main water supply to prevent serious
leakage of water. Allow any remaining water
in the pipework to drain.
Install the tap as shown in figs. A–C.
CAUTION! Do not bend the hoses or place
them under tension. Otherwise material damage
could result.
Attaching the pop-up waste
Install the pop-up waste as shown in fig. D–F.
Using the pop-up waste
See fig. G.
Flushing the tap
The tap must be flushed through before first use
to remove any dirt. To do this, follow these steps
(see fig. H):
Screw the mixer nozzle 17 off.
Open the main water supply and allow the
water to run for two minutes.
Then screw the mixer nozzle on again.
Operation
Bringing into use
Note: If the tap has not been used for a long period
flush the pipes through thoroughly in order to avoid
stagnation and build-up of residues in the drinking
water supply.
Open the main water supply.
Lift the control lever 16 and swivel it to the right
or left to regulate the strength or temperature
of the water flow.
Hot water:
Swivel the control lever to the left.
Cold water:
Swivel the control lever to the right.
Check that the mixer tap is working properly.
To do this, swivel the lever into all the possible
positions. Please check the connections regularly
for leaks.
Setting the temperature limiter
The cartridge 22 in this unit has a temperature limiter.
This function is not activated in the factory (neutral
setting).
CAUTION! Change the temperature limiter
setting only after the tap has been installed.
Turn off the main water supply.
Remove the red/ blue hot/cold label 19 care-
fully by a small flat screwdriver (see fig. I).
Release the locking screw 18 by turning it anti-
clockwise using a hexagon socket screw key.
CAUTION! Do not take the screw completely
out; just loosen it until the control lever 16 can
be easily taken off.

19GB/MT
Take off the control lever 16 .
Loosen the cartridge end ring 20 by hand, then
screw off the cartridge locking ring 21 by using
a pipe wrench.
Now pull the setting ring 24 upwards with the
help of a screwdriver.
Note: Do not remove the cartridge.
Place the setting ring in the desired position as
shown in fig. J.
Note: The setting ring 24 can limit the turning
angle of the handle, so that the amount of hot
water can be limited.
Tighten the cartridge locking ring 21 onto the
tap body 23 again by using a pipe wrench,
then tighten the cartridge end ring 20 by hand.
Place the control lever 16 back on to the tap
body 23 and tighten the locking screw by turn-
ing it clockwise using a hexagonal key.
Press the red/blue hot/cold label 19 into the
opening.
Turn on the main water supply and check the
temperature limiter.
Eco-Click Function
The cartridge 22 in this tap has an Eco-Click
function. This feature limits the water flow
through the tap. This means you can save up to
50 % water (see fig. K).
Lift the lever 16 until you notice a slight resist-
ance. This resistance will cause a stop in case
of partial opening and will therefore simply
limit the flow of water.
If you want to increase the flow rate, exert
slight pressure on the lever 16 until you
overcome the resistance.
Maintenance and cleaning
Tap care and cleaning
Please note that sanitary fittings require special care
and attention. Therefore you should follow the fol-
lowing advice:
Never use corrosive or alcohol-based materials
for cleaning, as these could damage the product.
Clean your fittings with clean water, mild detergent
and a soft cloth or leather only.
Screw out the mixer nozzle 17 at regular intervals
and remove lime deposits or foreign bodies.
Non-observance of the above care advice can be
expected to result in damage to the surface of the
fittings. In this event your rights under the warranty
may be invalidated.
Disposal
The packaging is wholly composed of environmen-
tally friendly materials that can be disposed of at a
local recycling centre.
Contact your local refuse disposal authority for more
details of how to dispose of your worn-out product.
Information
Potability of mains water
Find out about the potability of your mains water
supply. Your local water authority or water supply
company will be able to inform you.
The following general recommendations
apply to the potability of the water from
your pipework:
Let the water run freely for a short time if it has
been stagnating in the pipework for more than
four hours. Do not use any of this stagnant water
in the preparation of food or for drinking. This
applies particularly as far as babies and infants
are concerned. Failure to observe this advice
may result in risks to health. Fresh water can
be readily distinguished from stagnant as fresh
water is noticeably cooler.
Do not use stagnant water from chromium-plated
pipework for the preparation of food or for drink-
ing or for personal hygiene if you are allergic

20 GB/MT
to nickel. This water may contain high quantities
of nickel and trigger an allergic reaction.
Do not use water from lead pipework for pre-
paring food or drink for babies or infants. Do
not use it for preparing food or drink during
pregnancy. Lead dissolves in drinking water
and is particularly damaging to the health of
babies and young children.
Warranty
The product has been manufactured to strict quality
guidelines and meticulously examined before deli-
very. In the event of product defects you have legal
rights against the retailer of this product. Your legal
rights are not limited in any way by our warranty
detailed below.
The warranty for this product is 5 years from the date
of purchase. Should this product show any fault in
materials or manufacture within 5 years from the
date of purchase, we will repair or replace it – at
our choice – free of charge to you.
The warranty period begins on the date of purchase.
Please keep the original sales receipt in a safe lo-
cation. This document is required as your proof of
purchase. This warranty becomes void if the product
has been damaged, or used or maintained improperly .
The warranty applies to defects in material or manu-
facture. This warranty does not cover product parts
subject to normal wear, thus possibly considered
consumables (e.g. batteries) or for damage to fra-
gile parts, e.g. switches, rechargeable batteries or
glass parts.
