Mirabelle MIRED2RTDGCP User manual

Edenton roman tub diverter kit with hand spray
Model MIRED2RTDGCP, MIRED2RTDGBN
Edenton kit d'inverseur pour baignoire romaine avec
douchette
Modèles MIRED2RTDGCP, MIRED2RTDGBN
Edenton juego de derivación para tina de baño estilo
romano, con ducha de mano
Modelos MIRED2RTDGCP, MIRED2RTDGBN
www.mirabelleproducts.com
© 2018 Ferguson Enterprises, Inc. 253537 03/18
1
IMPORTANT INSTRUCTIONS
Read before you begin
• If you use soldering for the
installation of the faucet, the seats
cartridges and washers will have to
be removed before using flame.
Otherwise, warranty will be void on
these parts.
• Cover your drain to avoid losing
parts.
• The fittings should be installed
by a licensed plumber.
• When installing flexible hose,
Please notice: there should be no
torsion or deformation; do not fold
into Shape V or L; do not use if
there is any crack or deformation.
• Remove old faucet. Clean sink
surface in preparation for new
faucet.
• This product might require to be
installed with an automatic
temperature compensating device
to reduce the risk of scalding and
thermal shock. Check the local
plumbing code requirment before
installation. The product should be
installed by a local licensed
plumber.
English
INSTRUCCIONES IMPORTANTES
Leer antes de comenzar
• Si vous faite usage d’une torche à
souder, enleve les joints, siège et
cartouches. Si non la guarantie
sera nulle sur ces pièces.
• Couvrez le drain à fin de ne pas
perdre de pièces.
• Les raccords doivent être
installés par un plombier qualifié
pour exercer.
• Mise en garde pour l’installation
d’un tuyau flexible: le tuyau ne doit
pas être tordu ou déformé; ne pas
plier le tuyau en V ou en L; ne pas
utiliser si le tuyau est fendu ou
déformé.
• Enlever le vieux robinet. Nettoyer
la surface du lavabo en prévision
de l'installation du robinet neuf.
• Il peut être nécessaire d’installer
ce produit conjointement avec un
dispositif automatique de
compensation de la température
pour réduire les risques de
brûlures et de choc thermique.
Vérifier les exigences du code de
la plomberie qui s’applique avant
de procéder à l’installation. Ce
produit doit être installé par un
plombier qualifié pour exercer
dans cette région.
Français
INSTRUCTIONS IMPORTANTES
À lire avant de commencer
• En el caso de utilizar soldadura
para instalar el grifo, remueva los
asientos, cartuchos y arandelas.
• Tape la boca del desagüe para
prevenir la pérdida de piezas
pequeñas.
• Los componentes deben ser
instalados por un plomero.
• Al instalar la manguera flexible,
tenga en cuento lo
siguiente:procure no torcerla ni
deformarla; no la doble en forma
de V o de L; no la utilice si está
agrietada o deformada.
• Retire el grifo antiguo y limpie la
superficie del lavatorio como
preparación para el nuevo grifo.
• La instalación de este producto
podría exigir la utilización de un
dispositivo automático de
compensación de la temperatura
para reducir el riesgo de sufrir
escaldaduras o choque térmico.
Antes de la instalación, consulte las
exigencias del código local de
plomería. El producto ha de ser
instalado por un plomero local
autorizado.
Español

CARE INSTRUCTIONS:
Your new faucet is designed for
years of trouble-free performance.
Keep it looking new by cleaning it
periodically with a soft cloth. Avoid
abrasive cleaners, steel wool and
harsh chemicals as these will dull
the finish and void your warranty.
DIRECTIVES D'ENTRETINE:
Votre nouveau robinet est conçu
pour fonctionner sans problème,
des années durant. Le nettoyer
périodiquement avec un chiffon
doux pour qu’il conserve la même
apparence qu’à l’état neuf. Éviter
les nettoyants abrasifs, la laine
d’acier et les produits chimiques
forts puisqu’ils endommageront le
fini et rendront votre garantie
nulle.
INSTRUCCIONES DE CUIDADO:
Su grifo nuevo está diseñado para
brindar años de servicio sin prob-
lemas. Mantenga su apariencia
nueva limpiándolo
periódicamente con un paño
suave. Evite limpiadores abrasivos,
estropajo de acero y químicos
cáusticos porque deslustrarán el
acabado y anularán la garantía.
A B
(A) Adjustable wrench (B) Pipe tape (C) Groove joint plier (D) Phillips screwdriver (E) Hex wrench (F) Silicone Sealant
(A) Llave ajustable (B) Cinta selladora para rosca (C) Pinzas ajustable (D) Destornillador cruciforme (E) Llave hexagonal (F) Sellodor de silicona
(A) Clé à molette (B) Ruban pour tuyau (C) Pince multiprise (D) Tournevis Phillips (E) Clé hexagonale (F) Enduit d'étanchéité au silicone
C D E F
INSTALLATION

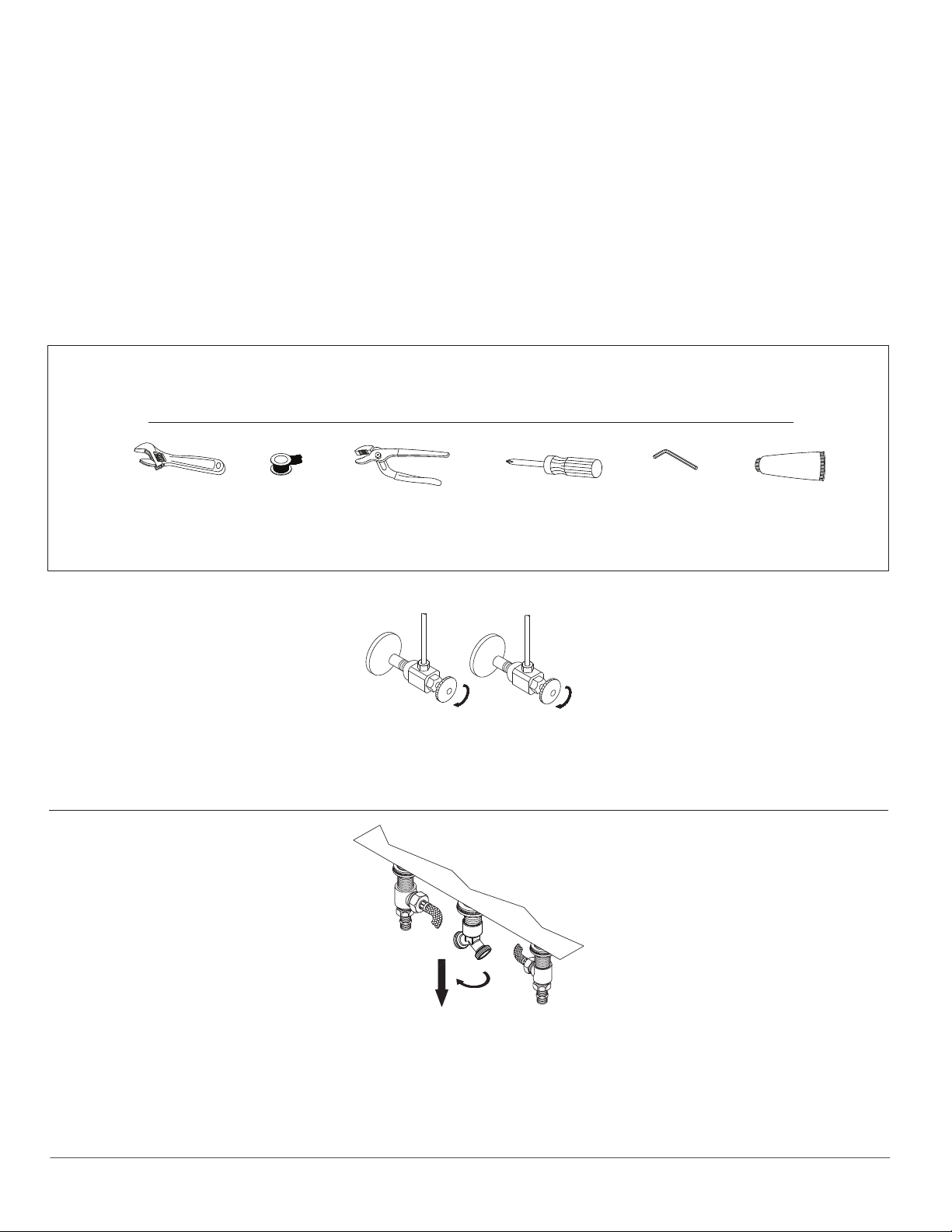

1. Shut off water supply.
INSTALLATION
1. Fermer l'alimentation en eau.
INSTALACIÓN
1. Corte el agua.
INSTALLATION

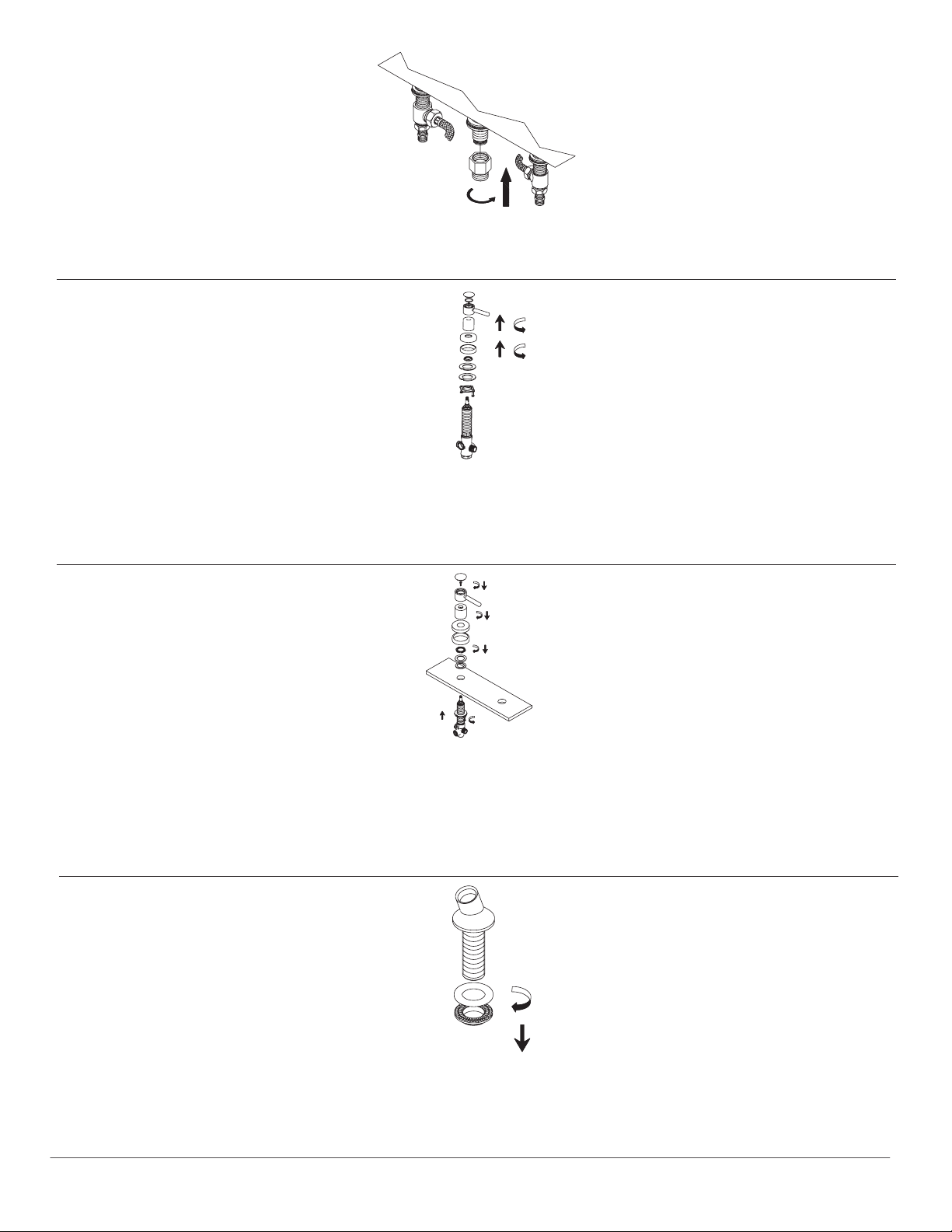

2. Take off T adapter on spout
tube (shank).
INSTALLATION
2. Ôter l'adaptateur en T sur le
tube du bec (tige).
INSTALACIÓN
2. Remueva el adaptador T del
tubo de la llave.
www.mirabelleproducts.com
© 2018 Ferguson Enterprises, Inc. 253537 03/18
2
You may need / Aticles dont vous pouvez avoir besion /
Usted puede necesitar

INSTALLATION
3. Screw the new adapter onto
spout tube.
INSTALLATION
3. Visser le nouvel adaptateur sur
le tube du bec.
INSTALACIÓN
3. Atornille el nuevo adaptador en
el tubo de la llave.
INSTALLATION
4. Disassemble top knob and
canopy, washer and nut from
diverter valve body.
INSTALLATION
4. Désassembler le bouton
supérieur et l'applique, puis ôter la
rondelle et l'écrou du corps du
robinet d'inverseur.
INSTALACIÓN
4. Desensamble el botón y la
cubierta, la arandela y la tuerca.
INSTALLATION
5. Install valve body up through
the hole. Place washer, nut and
diverter canopy, diverter knob on
to the valve body.
INSTALLATION
5. Installer le corps du robinet
dans le trou en passant par le
dessous. Mettre la rondelle,
l'écrou et l'applique de l'inverseur
ainsi que l'écrou de l'inverseur sur
le corps du robinet.
INSTALACIÓN
5. Instale el montaje de la válvula
en la abertura. Ponga la arandela,
rosca, cubierta del cambiador y
botón en el montaje de la válvula.
INSTALLATION
6. Disassemble lock nut and seal
from spray holder.
INSTALLATION
6. Désassembler l'écrou de
blocage et le joint d'étanchéité du
support de douchette.
INSTALACIÓN
6. Desensamble la contratuerca y
la selladura de la basedel rociador
(oducha de mano).
www.mirabelleproducts.com
© 2018 Ferguson Enterprises, Inc. 253537 03/18
3

INSTALLATION
7. Insert spray holder with rubber
seal down through the hole. Place
washer and tighten lock nut from
underneath.
INSTALLATION
7. Insérer le support de douchette
avec le joint d'étanchéité en
caoutchouc dans le trou, par le
dessus. Mettre la rondelle et serrer
l'écrou de blocage par en dessous.
INSTALACIÓN
7. Introduzca la base del rociador
con la selladura de goma en la
abertura. Ponga la arandela y ajuste
la contratuerca desde abajo.
INSTALLATION
8. Screw spray head onto spray
hose.
INSTALLATION
8. Visser la tête d’arroseur sur le
boyau d’arroseur.
INSTALACIÓN
8. Atornille la cabeza del rociador
en la manguera.
INSTALLATION
9. Insert spray hose up through
spray holder.
INSTALLATION
9. Insérer le boyau de douchette
dans le support de douchette en
passant par le dessous.
INSTALACIÓN
9. Introduzca la manguera del
rociador en la base del rociador.
INSTALLATION
10. Apply pipe tape onto the
threaded end of spray hose, and
screw it onto the spray outlet
(marked "S") of the diverter
body’s connector.
INSTALLATION
10. Appliquer du ruban sur
l'extrémité filetée du boyau de
douchette et le visser sur l'orifice
de sortie de douchette (identifié
par la lettre S) du raccord du corps
de l'inverseur.
INSTALACIÓN
10. Aplique cinta aisladora de
teflón en la terminación de la
manguera del rociador y atornílle
la manguera en la salida del rocío
(marcada "S") del conector del
montaje del cambiador.
www.mirabelleproducts.com
© 2018 Ferguson Enterprises, Inc. 253537 03/18
4

INSTALLATION
11. Connect two flex hoses to the
diverter body’s connector (marked
"C" and "H"). Apply pipe tape
onto the threaded end of spout
hose and screw it onto diverter
body’s connector (marked "T"),
and connect to roman tub's spout
adapter.
INSTALLATION
11. Raccorder deux boyaux au
raccord du corps d'inverseur
(identifié par les lettres H et C).
Appliquer du ruban pour tuyau
sur l'extrémité filetée du raccord
du corps d'inverseur (identifié par
la lettre T), et connecter al'adap-
tateur romaine de bec du
baquet.
INSTALACIÓN
11. Conecte las dos mangueras
flexibles en el conector del montaje
del cambiador (marcado "C" y "H").
Aplique cinta aisladora de teflón en
la terminación de rosca de la
manguera de la llave y atornille la
manguera al conector del montaje
del cambiador (marcado "T"), y
conectelo al adaptador del vertedor
de la banera romana.
INSTALLATION
12. After installation, turn on water
and turn handle to check sprayer
for leaks.
INSTALLATION
12. Après avoir effectué l'installa-
tion, ouvrir l'eau et tirer sur
manette pour vérifier que la
douchette ne fuit pas.
INSTALACIÓN
12. Después de la instalación,
restaure el suministro de agua y
tire el manija hacia arriba para ver
si hay fugas de agua.
www.mirabelleproducts.com
© 2018 Ferguson Enterprises, Inc. 253537 03/18
5
10.
11.
12.
6.
7. 8.
9.
13.
5.
3.
4.
1.
2.
Replacement Parts/Pièces de rechange/Repuestos
1 Handle cap / Capuchon de la manette / Tapón A66D297
2 Metal handle / Manette en métal / Manija metálicas A66E396
3 Handle trim ring / Garniture circulaire de manette /
Capuchón ornamental de la manija A667239
4 Mounting hardware / Matériel de fixation / Ferreterria de montaje A66D152
5 Mounting hardware / Matériel de fixation / Ferreterria de montaje A66D401
6 Threaded connector / Raccord fileté / Conector a rosca A039008
7 Diverter valve / Robinet de inverseur / Grifo de cambiador de flujo A501381
8 Supply hose / Tuyau d'alimentation d'eau / Tubo de suministro de agua A134015
9 Supply hose / Tuyau d'alimentation d'eau / Tubo de suministro de agua A134011
10 Hand shower w/check valve /
Douche de manette avec clapet de non-retour /
Ducha de manija con válvula de control S2313100
11 Spray hose / Boyau de douchette / Manguera del rociador A511403
12 Spray holder assembly (3-3/4" l) /
Assemblage du support de douchette/
Ensamblaje de soporte del rociador A604627
13 Check valve / Clapet de non-retourválvula de control / Válvula de control A519204N

www.mirabelleproducts.com
© 2018 Ferguson Enterprises, Inc. 253537 03/18
6
For use with an automatic compensating valve rate at 1.63 gpm (6.2 L/min) or less.
This product is engineered to meet the EPA WaterSense flow requirement. The flow rate is governed by the
flow controller. If replacement is ever required, be sure to replace it with a WaterSense compliant flow controller
to retain the water conserving flow rate of this product.
The hand shower trim kit requires fitting tub faucet with automatic diverter to use such as Roman tub. Should
you be unfamiliar with automatic diverter, we recommend consulting a local licensed plumber or vendor service.
This product requires the installation of a certified atmospheric vacuum breaker (AVB) installed in between the
shut off valves and hose inlet. The AVB should be installed so it’s vent ports are pointing in other than the
upward direction. Should you be unfamiliar with an AVB, we recommend consulting a local licensed plumber.
Utiliser une vanne de compensation automatique d′un débit nominal de 1,63 gpm (6,2 L/min) ou moins.
Ce produit est conçu pour respecter les exigences de débit d’eau du programme WaterSense de l’EPA. Le débit
est réglé par le régulateur. Si une pièce doit être remplacée, assurez-vous d'utiliser un régulateur de remplace-
ment conforme à WaterSense afin de conserver le taux de débit de ce produit.
L’ensemble de garniture de douchette nécessite un robinet de bain approprié avec inverseur automatique à
utiliser pour la baignoire Romaine. Si vous n’êtes pas familier avec l’inverseur automatique, nous vous recom-
mandons de consulter un plombier agréé ou un service fournisseur dans votre région.
Ce produit exige l’installation d’un briseur atmosphérique certifié de vide (AVB) entre les valves coupées et
l’admission de tuyau. L’AVB devrait être installé de manière à ce que ses ports de ventilation soient orientés
vers une direction autre que la direction ascendante. Au cas où vous seriez peu familier avec un AVB, nous
recommandons de consulter un plombier autorisé local.
Utilice una válvula reguladora automática de capacidad nominal para 1.63 gpm (6.2 L/min) o menos.
Este producto está diseñado para cumplir con los requerimientos de flujo de EPA WaterSense. El caudal se
rige por el controlador de flujo. Si el reemplazo es necesario, asegúrese de reemplazarlo con un controlador
de flujo compatible con WaterSense para retener el caudal de conservación de agua de este producto.
El juego ornamental de ducha de mano requiere montaje grifo de la bañera con inversor automático para su
uso en el baño romano. Si usted no está familiarizado con el desviador automático, le recomendamos que
consulte a un plomero con licencia o proveedor de servicios en su área.
Para este producto, es necesario instalar un interruptor de vacío atmo sférico (AVB) entre las válvulas de
cierre y la entrada de la manguera. Deberá instalar el AVB de manera tal que los agujeros de ventilación no
apunten hacia arriba. Si no conoce los AVB, le recomendamos consultar a un plomero certificado.
Warning!
